Стабилизатор для телевизора ссср что внутри

Что можно сделать с советского стабилизатора. Схема стабилизатора напряжения

В хозяйстве у многих еще сохранились старые советские приборы, в их числе есть и стабилизаторы напряжения Украина-2 СН-315. Они до сих пор работают, хотя многим таким стабилизаторам уже под 40 лет. Советское качество, которое так незаслуженно поливается грязью.

Итак, мой экземпляр стабилизатора напряжения Украина-2 СН-315 изготовлен на производственном объединении «Запорожтрансформатор» им. В.И. Ленина в 1982 году. Состояние — полностью рабочий.

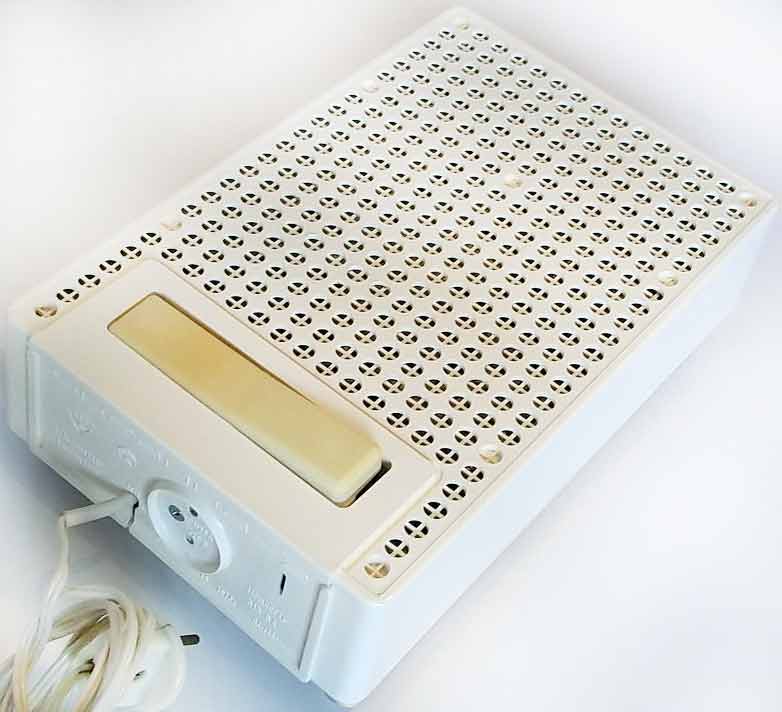

Внешне: большая тяжелая коробка — размеры 195х300х100 мм. Вес 4 кг 800 грамм. Корпус из крепкой пластмассы. Сверху декоративно оформленная решетка вентиляции. Снизу четыре ножки и тоже ряды вентиляции. С одного торца вставка, на которой следующее: название модели: Украина-2 стабилизатор напряжения СН-315. Мощность 315 ВА. ГОСТ 14696-78. Год изготовления — 1982. Цена 35 руб. Логотип производителя. Знак Качества СССР. Вход для подключения к электрической сети — просто идет внутрь провод. Розетка для подключения питаемого устройства — выход.

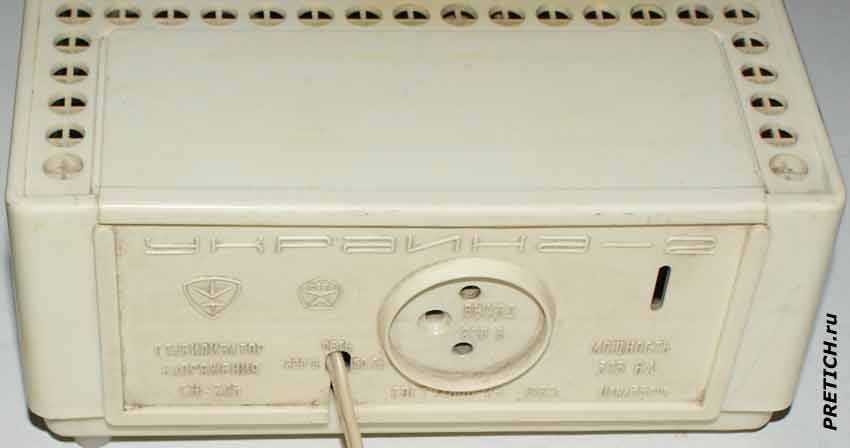

На стабилизаторе нет кнопки включения, но есть модели стабилизаторов с точно таким же наименованием, но несколько иные — с кнопкой включения на верхней крышке, да и с некоторыми внутренними отличиями. фото таких стабилизаторов в конце статьи.

Приступаем к разборке стабилизатора Украина-2 СН-315. Для этого выкручиваем четыре винта на днище и снимаем его. Видим станину или шасси из толстой штампованной стали. В вырезах видим трансформатор и дроссели.

+ Щелкните по фото, чтобы увеличить!

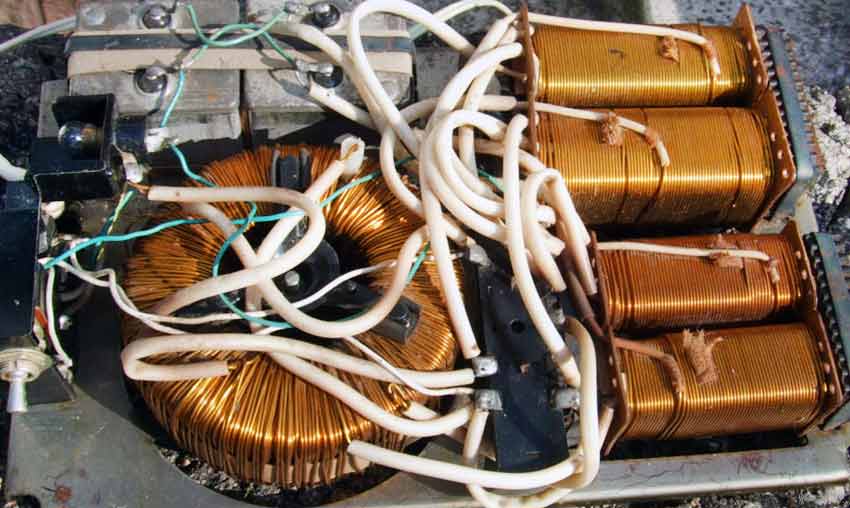

Вынимаем все это. Переворачиваем и видим один большой тороидальный автотрансформатор, и два других — линейный входной дроссель и дроссель фильтра. Один большой неполярный конденсатор. Пластмассовый блок, который служит как фиксатор входного электрического провода, выходная розетка, держатель для предохранителя и лампочки индикации работы (ее на фото у меня нет).

Все обмотки в трансформаторе и дросселях выполнены алюминиевым проводом, покрытым лаком. Тороидальный трансформатор притянут к станине болтом через две защитные вставки из пластмассы. Дроссели притянуты к станине стальными хомутами. Под хомутами и между станиной и железом дросселей толстые резиновые прокладки. Железо и обмотки пропитаны лаком.

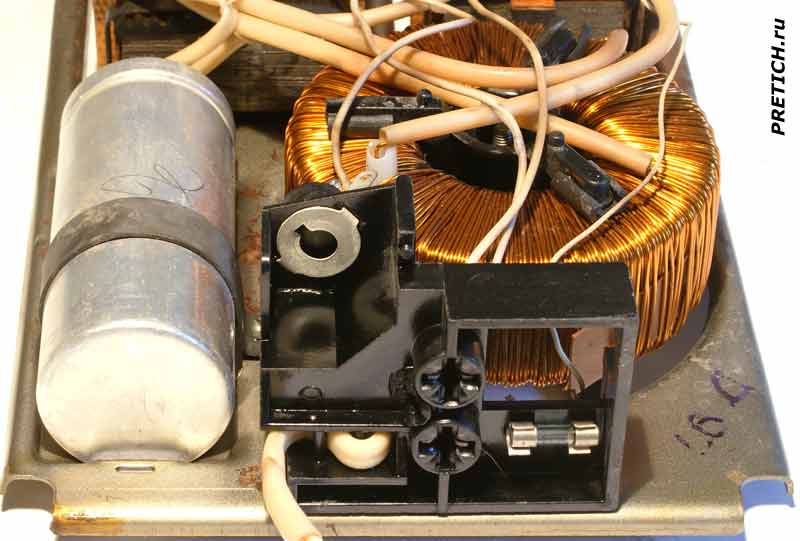

Конденсатор К42-19 цилиндрический по форме, алюминиевый корпус, имеет размеры: высота 112 мм, диаметр 45 мм. Емкость 16 мкФ ±10%, 250В, изготовлен в сентябре 1982 года на Новосибирском заводе «Конденсатор». Он также притянут к станине хомутом. Конденсатор качественный, в отличии от электролитических не высыхает — внутри залит маслом или техническим вазелином, замены при ремонте или модернизации не требует (если конечно же нет пробоя).

Краткие характеристики Украина-2 СН-315:

Принцип работы — феррорезонансный

Номинальная мощность 315 ВА

Номинальное входное и выходное напряжения 220 В

Выходное напряжение стабилизатора поддерживается в пределах:

Не менее 198 В при понижении входного напряжения до 154 В, частоты до 49,5 Гц и номинальной нагрузке 284 Вт.

Не более 231 В при повышении входного напряжения дл 253 В, частоты до 50,5 Гц и минимальной нагрузке 142 Вт.

При этом величина корректированного уровня звуковой мощности не превышает 40 дБА, а коэффициент нелинейных искажений выходного напряжения не более 12%.

Стабилизатор напряжения Украина-2 СН-315 предназначен для питания цветных и черно-белых телевизоров, потребляющих мощность от 142 до 284 Вт. Производитель давал гарантию на стабилизатор в 3 года.

Как уже говорилось, стабилизатор Украина-2 СН-315 претерпевал изменения, например наличие или отсутствие кнопки или клавиши включения/выключения, внутри часто ставились конденсаторы другого типа. Кроме того, точно такой же стабилизатор напряжения выпускался и на других заводах в СССР, с другими названиями и некоторыми отличиями в дизайне. Менялся и вес — от 4,5 до 5,5 килограмм. Цена всегда была одной — 35 рублей.

Так можно избавитс от гула стабилизатора напряжения.

Он зарекомендовал себя отлично, его использовали не только для телевизоров, но и для некоторой другой бытовой техники. В т.ч. и в наше время его используют в тех местах, где есть проблемы с проседанием в электрической сети. Единственный его недостаток, отсеченный давным-давно — он гудит. Причем иногда у отдельных экземпляров этот гул становится очень дискомфортным. Решение было найдено также давно: между обмоток дросселя аккуратно забивались деревянные клинышки, я использовал некогда деревянную прищепку. Многие пробовали заливать обмотки лаком или даже эпоксидной смолой, но здесь уже — как повезет.

Схема электрическая принципиальная стабилизатора напряжения Украина-2 СН-315

В электрических цепях постоянно возникает необходимость в стабилизации тех или иных параметров. С этой целью применяются специальные схемы управления и слежения за ними. Точность стабилизирующих действий зависит от так называемого эталона, с которым и сравнивается конкретный параметр, например, напряжение. То есть, когда значение параметра будет ниже эталона, схема стабилизатора напряжения включит управление и отдаст команду на его увеличение. В случае необходимости выполняется обратное действие — на уменьшение.

Данный принцип работы лежит в основе автоматического управления всеми известными устройствами и системами. Точно так же действуют и стабилизаторы напряжения, несмотря на разнообразие схем и элементов, используемых для их создания.

Схема стабилизатора напряжения 220в своими руками

При идеальной работе электрических сетей, значение напряжения должно изменяться не более чем на 10% от номинала в сторону увеличения или уменьшения. Однако на практике перепады напряжения достигают гораздо больших значений, что крайне отрицательно сказывается на электрооборудовании, вплоть до его выхода из строя.

Защититься от подобных неприятностей поможет специальное стабилизирующее оборудование. Однако из-за высокой стоимости, его применение в бытовых условиях во многих случаях экономически невыгодно. Наилучшим выходом из положения становится самодельный стабилизатор напряжения 220в, схема которого достаточно простая и недорогая.

За основу можно взять промышленную конструкцию, чтобы выяснить, из каких деталей она состоит. В состав каждого стабилизатора входят трансформатор, резисторы, конденсаторы, соединительные и подключающие кабели. Самым простым считается стабилизатор переменного напряжения, схема которого действует по принципу реостата, повышая или понижая сопротивление в соответствии с силой тока. В современных моделях дополнительно присутствует множество других функций, обеспечивающих защиту бытовой техники от скачков напряжения.

Среди самодельных конструкций наиболее эффективными считаются симисторные устройства, поэтому в качестве примера будет рассматриваться именно эта модель. Выравнивание тока этим прибором будет возможно при входном напряжении в диапазоне 130-270 вольт. Перед началом сборки необходимо приобрести определенный набор элементов и комплектующих. Он состоит из блока питания, выпрямителя, контроллера, компаратора, усилителей, светодиодов, автотрансформатора, узла задержки включения нагрузки, оптронных ключей, выключателя-предохранителя. Основными рабочими инструментами служат пинцет и паяльник.

Для сборки стабилизатора на 220 вольт в первую очередь потребуется печатная плата размером 11,5х9,0 см, которую нужно заранее подготовить. В качестве материала рекомендуется использовать фольгированный стеклотекстолит. Схема размещения деталей распечатывается на принтере и переносится на плату с помощью утюга.

Трансформаторы для схемы можно взять уже готовые или собрать самостоятельно. Готовые трансформаторы должны иметь марку ТПК-2-2 12В и соединяться последовательно между собой. Для создания первого трансформатора своими руками потребуется магнитопровод сечением 1,87 см2 и 3 кабеля ПЭВ-2. Первый кабель применяется в одной обмотке. Его диаметр составит 0,064 мм, а количество витков — 8669. Оставшиеся провода используются в других обмотках. Их диаметр будет уже 0,185 мм, а число витков составит 522.

Второй трансформатор изготавливается на основе тороидального магнитопровода. Его обмотка выполняется из такого же провода, как и в первом случае, но количество витков будет другим и составит 455. Во втором устройстве делаются отводы в количестве семи. Первые три изготавливаются из провода диаметром 3 мм, а остальные из шин, сечением 18 мм2. За счет этого предотвращается нагрев трансформатора во время работы.

Все остальные комплектующие рекомендуется приобретать в готовом виде, в специализированных магазинах. Основой сборки является принципиальная схема стабилизатора напряжения, заводского изготовления. Вначале устанавливается микросхема, выполняющая функцию контроллера для теплоотвода. Для ее изготовления используется алюминиевая пластина площадью свыше 15 см2. На эту же плату производится монтаж симисторов. Теплоотвод, предназначенный для монтажа, должен быть с охлаждающей поверхностью. После этого сюда же устанавливаются светодиоды в соответствии со схемой или со стороны печатных проводников. Собранная таким образом конструкция, не может сравниваться с заводскими моделями ни по надежности, ни по качеству работы. Такие стабилизаторы используются с бытовыми приборами, не требующими точных параметров тока и напряжения.

Схемы стабилизаторов напряжения на транзисторах

Качественные трансформаторы, применяемые в электрической цепи, эффективно справляются даже с большими помехами. Они надежно защищают бытовую технику и оборудование, установленные в доме. Настроенная система фильтрации позволяет бороться с любыми скачками напряжения. За счет контроля над напряжением происходят изменения величины тока. Предельная частота на входе увеличивается, а на выходе — уменьшается. Таким образом, ток в цепи преобразуется в течение двух этапов.

В начале на входе задействуют транзистор с фильтром. Далее происходит включение в работу . Для завершения преобразования тока в схеме применяется усилитель, чаще всего устанавливаемый между резисторами. За счет этого в устройстве поддерживается необходимый уровень температуры.

Схема выпрямления действует следующим образом. Выпрямление переменного напряжения с вторичной обмотки трансформатора происходит с помощью диодного моста (VD1-VD4). Сглаживание напряжения выполняет конденсатор С1, после чего оно попадает в систему компенсационного стабилизатора. Действие резистора R1 задает стабилизирующий ток на стабилитроне VD5. Резистор R2 является нагрузочным. При участии конденсаторов С2 и С3 происходит фильтрация питающего напряжения.

Значение выходного напряжения стабилизатора будет зависеть от элементов VD5 и R1 для выбора которых существует специальная таблица. VT1 устанавливается на радиаторе, у которого площадь охлаждающей поверхности должна быть не менее 50 см2. Отечественный транзистор КТ829А может быть заменен зарубежным аналогом BDX53 от компании Моторола. Остальные элементы имеют маркировку: конденсаторы — К50-35, резисторы — МЛТ-0,5.

Схема линейного стабилизатора напряжения 12в

В линейных стабилизаторах используются микросхемы КРЕН, а также LM7805, LM1117 и LM350. Следует отметить, что символика КРЕН не является аббревиатурой. Это сокращение полного названия микросхемы стабилизатора, обозначаемой как КР142ЕН5А. Таким же образом обозначаются и другие микросхемы этого типа. После сокращения такое название выглядит по-другому — КРЕН142.

Линейные стабилизаторы или стабилизаторы напряжения постоянного тока схемы получили наибольшее распространение. Их единственным недостатком считается невозможность работы при напряжении, которое будет ниже заявленного выходного напряжения.

Например, если на выходе LM7805 нужно получить напряжение в 5 вольт, то входное напряжение должно быть, как минимум 6,5 вольт. При подаче на вход менее 6,5В, наступит так называемая просадка напряжения, и на выходе уже не будет заявленных 5-ти вольт. Кроме того, линейные стабилизаторы очень сильно нагреваются под нагрузкой. Это свойство лежит в основе принципа их работы. То есть, напряжение, выше стабилизируемого, преобразуется в тепло. Например, при подаче на вход микросхемы LM7805 напряжения 12В, то в этом случае 7 из них уйдут для нагрева корпуса, и лишь необходимые 5В поступят потребителю. В процессе трансформации происходит настолько сильный нагрев, что данная микросхема просто сгорит при отсутствии охлаждающего радиатора.

Регулируемый стабилизатор напряжения схема

Нередко возникают ситуации, когда напряжение, выдаваемое стабилизатором, необходимо отрегулировать. На рисунке представлена простая схема регулируемого стабилизатора напряжения и тока, позволяющая не только стабилизировать, но и регулировать напряжение. Ее можно легко собрать даже при наличии лишь первоначальных познаний в электронике. Например, входное напряжение составляет 50В, а на выходе получается любое значение, в пределах 27 вольт.

В качестве основной детали стабилизатора используется полевой транзистор IRLZ24/32/44 и другие аналогичные модели. Данные транзисторы оборудуются тремя выводами — стоком, истоком и затвором. Структура каждого из них состоит из металла-диэлектрика (диоксида кремния) — полупроводника. В корпусе расположена микросхема-стабилизатор TL431, с помощью которой и настраивается выходное электрическое напряжение. Сам транзистор может оставаться на радиаторе и соединяться с платой проводниками.

Данная схема может работать с входным напряжением в диапазоне от 6 до 50В. Выходное напряжение получается в пределах от 3 до 27В и может быть отрегулировано с помощью подстрочного резистора. В зависимости от конструкции радиатора, выходной ток достигает 10А. Емкость сглаживающих конденсаторов С1 и С2 составляет 10-22 мкФ, а С3 — 4,7 мкФ. Схема сможет работать и без них, однако качество стабилизации будет снижено. Электролитические конденсаторы на входе и выходе рассчитываются примерно на 50В. Мощность, рассеиваемая таким стабилизатором, не превышает 50 Вт.

Схема симисторного стабилизатора напряжения 220в

Симисторные стабилизаторы работают по аналогии с релейными устройствами. Существенным отличием является наличие узла, переключающего обмотки трансформатора. Вместо реле используются мощные симисторы, работающие под управлением контроллеров.

Управление обмотками с помощью симисторов — бесконтактное, поэтому при переключениях нет характерных щелчков. Для намотки автотрансформатора используется медный провод. Симисторные стабилизаторы могут работать при пониженном напряжении от 90 вольт и высоком — до 300 вольт. Регулировка напряжения осуществляется с точностью до 2%, отчего лампы совершенно не моргают. Однако во время переключений возникает ЭДС самоиндукции, как и в релейных устройствах.

Симисторные ключи обладают повышенной чувствительностью к перегрузкам, в связи с чем они должны иметь запас по мощности. Данный тип стабилизаторов отличается очень сложным температурным режимом. Поэтому установка симисторов осуществляется на радиаторы с принудительным вентиляторным охлаждением. Точно так же работает схема тиристорного стабилизатора напряжения 220В своими руками.

Существуют устройства с повышенной точностью, работающие по двухступенчатой системе. На первой ступени выполняется грубая регулировка выходного напряжения, а на второй ступени этот процесс осуществляется значительно точнее. Таким образом, управление двумя ступенями выполняется с помощью одного контроллера, что фактически означает наличие двух стабилизаторов в едином корпусе. Обе ступени имеют обмотки, намотанные в общем трансформаторе. При наличии 12 ключей, эти две ступени позволяют регулировать выходное напряжение в 36 уровнях, чем и обеспечивается его высокая точность.

Стабилизатор напряжения с защитой по току схема

Данные устройства обеспечивают питание преимущественно для низковольтных устройств. Такой стабилизатор тока и напряжения схема отличается простотой конструкции, доступной элементной базой, возможностью плавных регулировок не только выходного напряжения, но и тока, при котором срабатывает защита.
Основой схемы является параллельный стабилизатор или регулируемый стабилитрон, а также с высокой мощностью. С помощью так называемого измерительного резистора контролируется ток, потребляемый нагрузкой.

Иногда на выходе стабилизатора возникает короткое замыкание или ток нагрузки превышает установленное значение. В этом случае на резисторе R2 падает напряжение, а транзистор VT2 открывается. Происходит и одновременное открытие транзистора VT3, шунтирующего источник опорного напряжения. В результате, значение выходного напряжения снижается практически до нулевого уровня, и регулирующий транзистор оказывается защищенным от перегрузок по току. Для того чтобы установить точный порог срабатывания токовой защиты, применяется подстроечный резистор R3, включаемый параллельно с резистором R2. Красный цвет светодиода LED1 указывает на срабатывание защиты, а зеленый LED2 — на выходное напряжение.

После правильно выполненной сборки схемы мощных стабилизаторов напряжения сразу же включаются в работу, достаточно всего лишь выставить необходимое значение выходного напряжения. После загрузки устройства реостатом выставляется ток, при котором срабатывает защита. Если защита должна срабатывать при меньшем токе, для этого необходимо увеличить номинал резистора R2. Например, при R2 равном 0,1 Ом, минимальный ток срабатывания защиты будет составлять около 8А. Если же нужно, наоборот, увеличить ток нагрузки, следует параллельно включить два и более транзисторов, в эмиттерах которых имеются выравнивающие резисторы.

Схема релейного стабилизатора напряжения 220

С помощью релейного стабилизатора обеспечивается надежная защита приборов и других электронных устройств, для которых стандартный уровень напряжения составляет 220В. Данный стабилизатор напряжения 220В, схема которого всем известна. Пользуется широкой популярностью, благодаря простоте своей конструкции.

Для того чтобы правильно эксплуатировать это устройство, необходимо изучить его устройство и принцип действия. Каждый релейный стабилизатор состоит из автоматического трансформатора и электронной схемы, управляющей его работой. Кроме того, имеется реле, помещенное в надежный корпус. Данный прибор относится к категории вольтодобавочных, то есть с его помощью лишь добавляется ток в случае низкого напряжения.

Добавление необходимого количества вольт осуществляется путем подключения обмотки трансформатора. Обычно для работы используется 4 обмотки. В случае слишком высокого тока в электрической сети, трансформатор автоматически уменьшает напряжение до нужного значения. Конструкция может быть дополнена и другими элементами, например, дисплеем.

Таким образом, релейный стабилизатор напряжения имеет очень простой принцип работы. Ток измеряется электронной схемой, затем, после получения результатов, он сравнивается с выходным током. Полученная разница в напряжении регулируется самостоятельно путем подбора необходимой обмотки. Далее, подключается реле и напряжение выходит на необходимый уровень.

Стабилизатор напряжения и тока на LM2576

Пришел ко мне в гости мой старый знакомый, умный вроде бы дядька и как-то вскользь упомянул, что купил к своему телевизору крутой стабилизатор напряжения. На мой резонный вопрос — зачем он это сделал, он удивился и тут же стал перечислять «неоспоримые» достоинства этого приобретения. Однако уже через каких-то 15 минут спора, его уверенность несколько поугасла.

Вообще, удивительно, насколько сильно мы подвержены влиянию маркетинговых уловок. Даже, казалось бы, умные люди, с развитым критичным мышлением, с легкостью ведутся на различные рекламные трюки и слащавые заверения продаванов. В случае же со стабилизаторами, думаю, сыграли воспоминания из далекого прошлого — из старого доброго Советского Союза.

Старые ламповые телевизоры

Взрослое поколение прекрасно помнит, что в СССР под каждым телевизором непременно гудел пластмассовый ящичек под названием «стабилизатор напряжения». Ящик, как правило, был горячим и обязательно тяжелым.

Конечно, телеки могли работать и без этих ящичков, но любое отклонение напряжения в розетке от 220В приводило к тому, что изображение на экране меняло свою яркость и насыщенность, а сама картинка менялась в размерах. Так что стабилизаторы стояли практически у всех.

Работали такие стабилизаторы с использованием принципа перенасыщения сердечника трансформатора и потому были рассчитаны на узкий диапазон мощностей нагрузки .

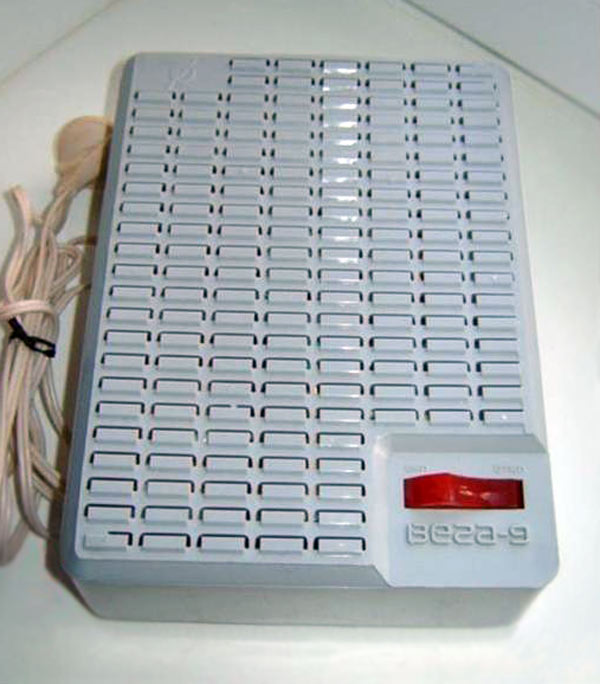

Для черно-белых телевизоров, мощностью 100-200 Вт, выпускались одни модели стабилизаторов, а для цветных телеков – совсем другие, более мощные. Нельзя было включать маломощную нагрузку в мощный стабилизатор, т.к. при этом нарушался сам принцип его работы и он переставал выполнять свою функцию.

Вот, например, выдержка из инструкции по эксплуатации советского стабилизатора напряжения Вега-9:

Допустимая выходная мощность стабилизатора:
— минимальная 100,
— максимальная 200 Вт.

Допустимые колебания входного напряжения 154…253 В.
Стабилизированное напряжение выхода 198…231 В.

КПД — 84%.
Масса стабилизатора 3,4 кг.

Как видите, существовало ограничение на мощность нагрузки снизу, т.е. в такой стабилизатор нельзя было включить небольшой черно-белый телевизор, мощностью менее 100 Вт. Точнее, включить-то можно было, но в этом случае о какой-либо стабилизации напряжения можно было забыть.

Если же в Вегу-9 воткнуть нагрузку более 200Вт (например, цветной телек тех времен), то стабилизатор гарантированно перегревался и пластиковый корпус начинал плавиться и вонять. Я не раз видел такие оплавленные коробочки у других людей.

Кстати, сегодня такие старые стабилизаторы для старых телевизоров называются феррорезонансными. Нынешние девайсы чаще собраны по автотрансформаторной схеме с большим количеством отводов и симисторным переключением между ними.

Современные телевизоры и стабилизаторы

Во всей современной бытовой технике, включая телевизоры 3-го поколения и новее, стоят импульсные блоки питания способные работать в широком диапазоне входных напряжений.

На импортных моделях TV выпущенных после 2000 года на задней крышке обычно написано что-то вроде 110-260V АС. При этом на выходе такого блока питания всегда поддерживается стабильное напряжения, которое запитывает все узлы телевизора.

Так что, если ваш телек был произведен после 1985 года (не говоря уже о моделях 2017-го), то стабилизатор ему совсем ни к чему . Оставьте его лежать в магазине.

И не слушайте убедительные заверения продавцов телевизоров о том, что стабилизатор для вашего нового телека ну просто совершенно необходим. У продавца только одна задача – впарить вам как можно больше допов к вашему телеку.

Короткое замыкание и выгорание пикселей

Он будет рассказывать вам сказки про то, как у ЖК-телевизоров от скачков напряжения «выгорают пиксели», как у LED-телевизоров перегорают светодиоды, как стабилизаторы защищают ваш телек от короткого замыкания, помех, прямого попадания ядерного заряда и прочую чепуху. Не слушайте!

От короткого замыкания вашему телеку ровным счетом ничего не будет (если, конечно, замыкание не произошло в самом телевизоре). В случае КЗ где-то на линии, ток просто потечет по другому пути и телевизор обесточится (т.е. просто отключится). Вот и все страшные и ужасные последствия КЗ.

А насчет выгорания пикселей имею сказать следующее. Во-первых, сами «пиксели» вообще не выгорают, выходят из строя управляющие транзисторы, которые «зажигают» эти самые пиксели. Если транзистор погорел, пиксель навсегда остается потушенным (черная точка), а если транзистор пробило, то пиксель всегда светится (яркая точка на экране).

Самое интересное, что абсолютно не важно, есть ли у вас стабилизатор или нет, пиксели могут и будут вылетать. Это происходит просто согласно теории надежности систем (вы только представьте, сколько их там, этих пикселей!).

Раз уж разговор идет о пикселях, значит это ЖК-телевизор, а значит, в нем стоит импульсный БП, следовательно, скачки напряжения в сети не оказывают никакого влияния на напряжения в самой схеме телевизора.

То образом стабилизация напряжения уже осуществляется внутри схемы телевизора, следовательно, покупать еще один стабилизатор – не более чем пустая трата денег.

Слишком низкое и чересчур высокое напряжение в розетке

Вы спросите, что будет, если напряжение в сети выйдет за рамки допустимых значений, указанных на шильдике телевизора? Все просто. Если напряжение станет слишком низким , ТВ просто отключится. Без последствий. После того, как напряжение вернется к нормальным значениям, телек снова можно будет включить как обычно.

Хуже, если напряжение станет слишком высоким . Тогда произойдет пробой специального элемента на входе телевизора – варистора. Пробитый варистор устраивает самое настоящее короткое замыкание, в результате чего перегорает предохранитель и схема обесточивается. Такая вот защита от перенапряжения. Через какое-то время варистор приходит в норму, остается только заменить предохранитель. К слову сказать, сейчас уже используют самовосстанавливающиеся предохранители.

Так что, как видите, в современном телевизоре предусмотрена защита от всех основных опасностей. Нет совершенно никакого смысла в покупке стабилизатора специально для ТВ.

Сетевые фильтры

Единственное, что может понадобиться вашему ТВ — это хороший сетевой фильтр . Да и то только в некоторых случаях. Все импульсные блоки питания уже содержат ВЧ-фильтр по входу (это, кстати, сделано для того, чтобы высокочастотные помехи от работающего импульсника не проникали в сеть и не мешали работе других эл. приборов), но иногда его все-таки оказывается недостаточно. И тогда внешний сетевой фильтр поможет избавиться от помех.

Однако тут надо быть уверенным, что помехи в телек проникают именно по цепям питания, а не через антенну, например. В последнем случае сетевой фильтр будет совершенно бесполезен, лучше сосредоточиться на поиске качественной антенны с хорошим подавлением боковых лепестков.

Источники бесперебойного питания

Особо ушлые продавцы умудряются впарить доверчивым покупателям в дополнение к телевизору бесперебойный блок питания . Но мы-то с вами умные, мы знаем, что бесперебойники предназначены для поддержания работоспособности аппаратуры в случае аварийного отключения питания. Они незаменимы для таких устройств, как настольные компьютеры, какое-то медицинское оборудование, сетевое оборудование у провайдеров и т.п. Но зачем нужны бесперебойники телевизору?! Чтобы камеди клаб успеть досмотреть что ли? Очень сомнительная трата денег.

Выводы

Таким образом, мы с вами убедительно доказали, что для любого современного телевизора — будь то LED-телевизор или просто ЖК ТВ — стабилизаторы напряжения являются абсолютно лишними приборами (равно как и источники бесперебойного питания и, в большинстве случаев, сетевые фильтры).

Теперь ответ на вопрос — нужен ли стабилизатор напряжения для телевизора, я думаю, очевиден. Просто втыкайте свой телек в розетку и наслаждайтесь просмотром!

Из старых давно отслуживших свою службу ламповых телевизоров типа «Рекорд», «Горизонт», «Темп», «Электрон», «Фотон», «Радуга», «Рубин», «Чайка» и им подобных, а точнее их силовых трансформаторов можно сделать достаточно мощный (2-3 кВт) стабилизатор сетевого напряжения. Для этого трансформаторы нужно соединить специальным способом.

Для начала в ламповых телевизорах старого образца изымаем силовые трансформаторы типа ТС-180. ТС-200, ТС-270, ТС-310. (эти цифры указывают на мощность трансформатора в ваттах). Для этого нужно выпаять или откусить подходящие к трансформатору провода.

Далее соединяем первичные обмотки с обмотками накаливания последовательно так, чтобы накальные обмотки были подключены в противоположную сторону относительно сетевой обмотки. Для этого соединяем начало с концом. Смотрите схему ниже примера для ТС-200:

Принципиальная схема трансформаторного стабилизатора на 2 кВт

На трансформаторах сбоку написаны все обозначения обмоток, все их выводы промаркированы. Штрих вверху у цифры означает начало обмотки.

Таблица маркировки выводов силовых телевизионных трансформаторов.

Соединенные трансформаторы следует заключить в изолированный (деревянный или фанерный) ящик, а выводы уже соединённых трансформаторов подключить к наружным клеммам. Нагрузка включается последовательно со стабилизатором.

Подобным способом можно изменять мощность стабилизатора — увеличивая или уменьшая количество силовых трансформаторов.

Македонов А.

P.S. Эффективным этот способ будет если нагрузка будет соответствовать мощности трансформаторов. Если нагрузка небольшая, то и количество и мощность трансформаторов выбираем соответствующее.
