Как заменить сальники клапанов на ваз 2106

Замена сальников клапанов…а далее и полностью гбц)

Всем привет 🙂
Решил написать как обстояи дела с машиной, вобщем решил я поменять сальники клапанов (маслосьемные колпачки), долго не думая купил новые (150р), и пошел разбирать и менять, разобрал очень быстро и тут же поперся искать рассухариватель клапанов, точно был помню, маленький я еще был и брат им свою жигу делал)
И час искал наверное, но нашел только самодельный…пришлось им ремонт производить, ооой как же я намучался с ним, он рассухаривал клапан не ровно, а в одну сторону, это ладно, но засухаривать очень сложно было, а с 8 клапаном я возился в общем где то час — полтора, ну вот я поменял на 1 и 4 цилиндре, подвел ВМТ на 2 и 3 цилиндре и начал менять, спать очень хотелось, рассухарил такой, и колпачок снимаю, и так легко он снялся (до этого по мин 5 возился пока снимал старые колпачки), в голове мысли что дело пошло быстрее, но не тут то было, смотрю а втулка клапана (направляющая клапана) обломалась и осталась в колпачке, я все бросил и пошел спать.

Обломаная втулка Колпачек с кусочком втулки

На утром было решено просто собрать другую гбц и поменять, будет по проще чем менять эти втулки, кто менял тот поймет)
В запасе была какая то гбц, купил машину и ее отдали в придачу, ну я сразу рассухарил, начал смотреть клапана и вот один то был почти прогоревшим)
В месте прилигания он уже прогорел, но если в засухареном состоянии смотреть на него, то как будто целый, незнаю может он уже пропускал и гбц поэтому сняли.
Вобщем всю разобрал гбц, и было желание вымыть ее до состояния новой)
Посмотрел в интернете, все мыли средствами для печек, ну я зашел домой посмотрел какие то средства, была одна какая то брызгалка "шуманит", как оказалось далее, она самая эффективная против слоев грязи и нагара, но ее было мало, гбц наполовину заблестела, я отложил и начал заниматся другимт делами, на следующий день купил средства разные, порошок комет, парму для печи, и у бабушки взял какой то гель для печи "золушка", вобщем ничего не помогло путем, но золушка была в виде геля и я ее когда втирал, она мин за 10 что то да отьедала, отмывал я все кёрхером (мойка высокого давления), вобщем около 80-85% гбц было беленьким как с магазина только, но где то оставались пятна нагара и грязи, высушил ее и ножом и тряпкой очистил остальное что не отмылось. Фото ДО мойки нету, но могу сказать она лежала под навесом в слоях масла и грязи, такая застоявшаяся, и причем прям вся и снутри и снаружи черная.

Мыл кёрхером и средствами для печек.

Я удивился когда она стала отмыватся, и продолжал мыть.
Далее опять стороними делами занимался, и в итоге 2 дня только мыл -_-

Вчера уже на 3й день я принялся за притирку клапанов, хоть они там и стояли, но притереть стоило все таки.
Дело не долгое но почему то я провозился не мало так, с 6 вечера до 12.
Притирочную пасту зашел и купил в магазине, не стал делать самодельную, и так много времени ушло на мытьё гбц)

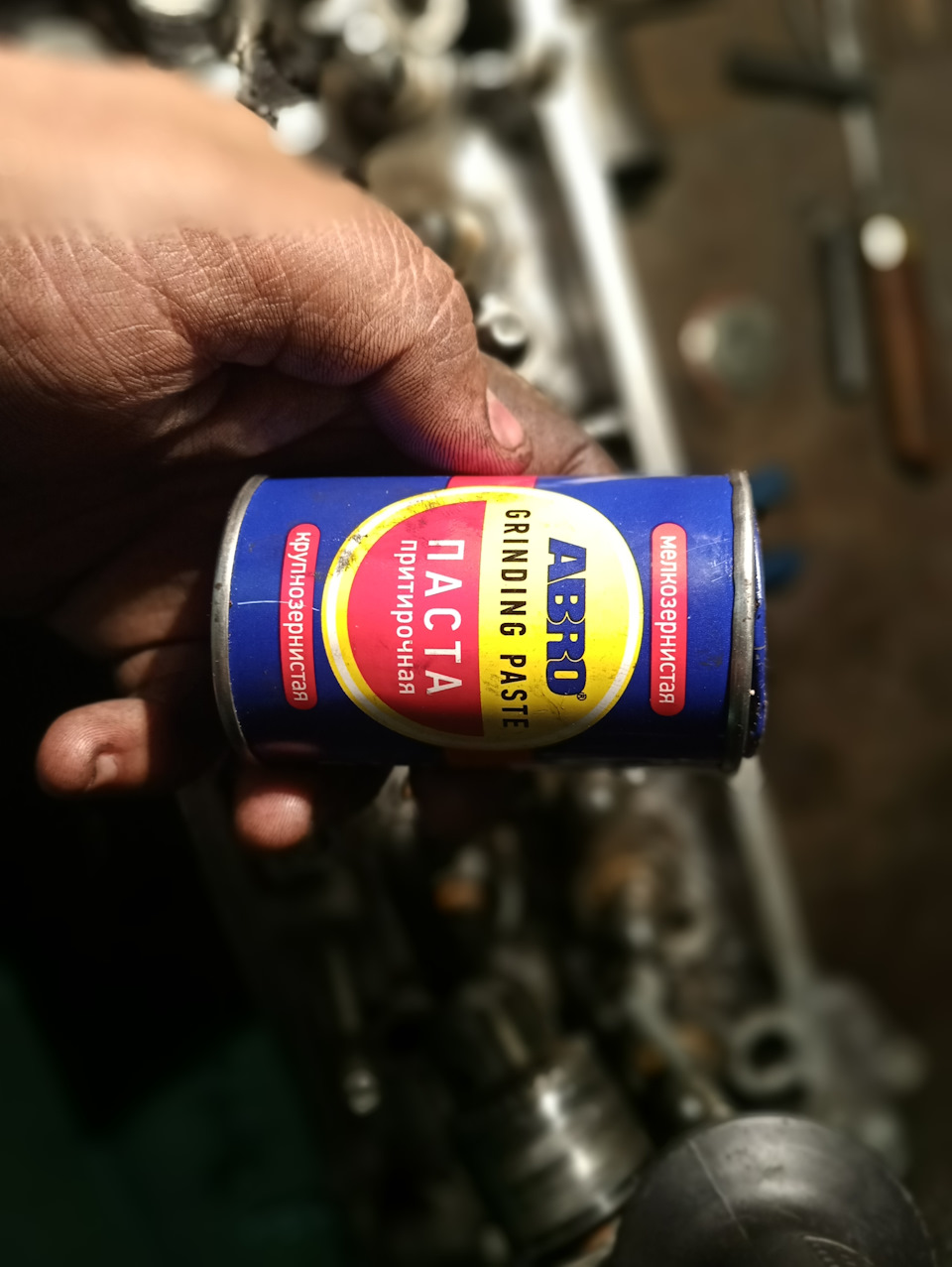

Притирочная паста

Кстати удивился что эта баночка разделена на 2 части, в первой крупнозернистая паста, в другой мелкозернистая, честно незнаю какая для чего, может нужно в несколько этапов сначала крупной потом мелкой, но я притирал крупнозернистой.

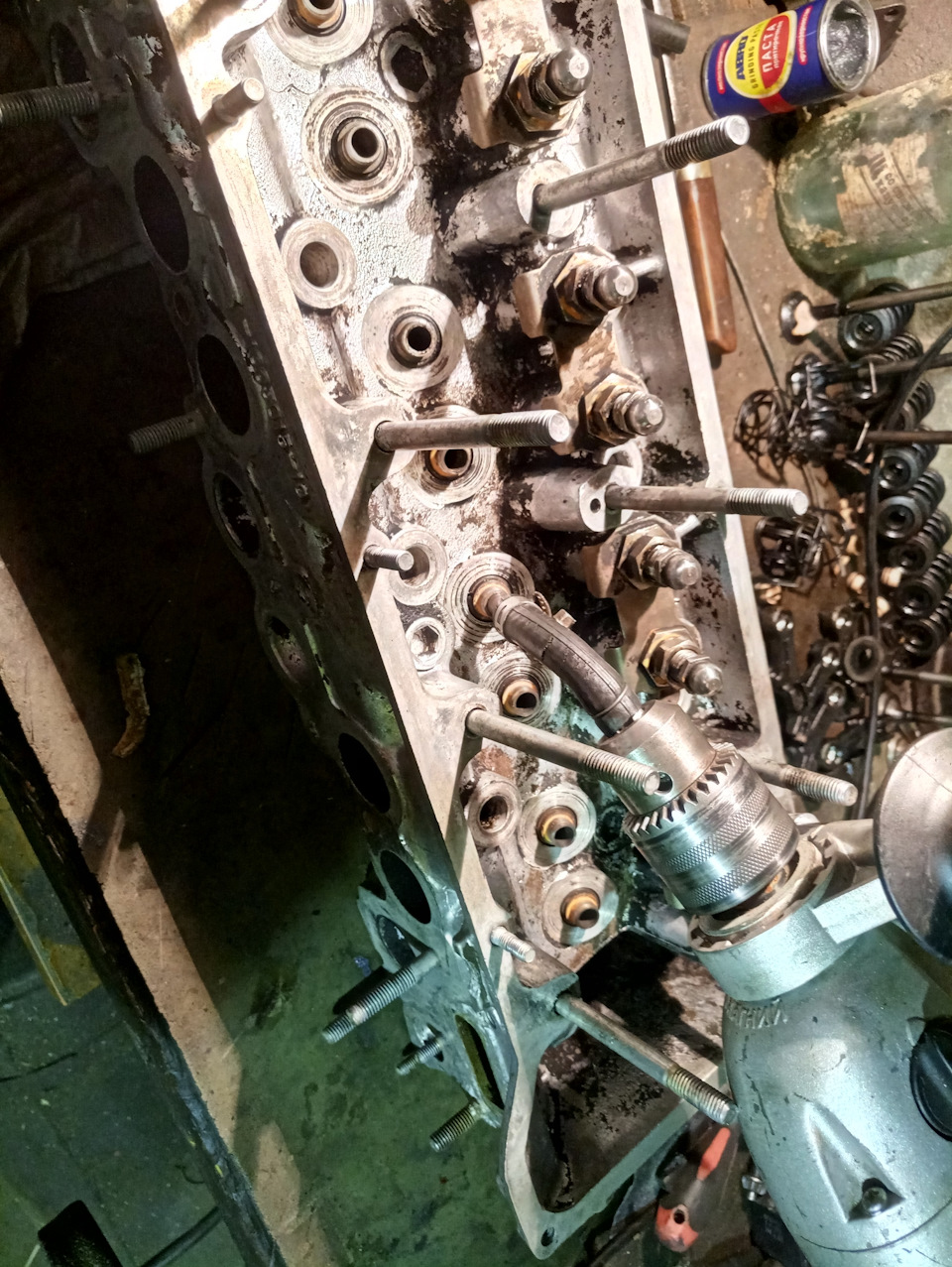

Притирал дрелью, обычной дрелью, сделал сам приспособление, отец сказал так нужно, вобщем предстовляет из себя шланчик пару см длинной, хамутик, и болт с обрезаной шляпкой, нужно это чтоб если дрель как то я искривлю при притирке, чтоб это комперсировалось изгибом шланга, а не клапана, вобщем чтоб ровно притирался клапан и не было лишних изгибов, конечно тас втулка клапана не даст искривится, но все же лучше вот так, и втулка не будет разбиватся как то, при притирке, вобщем как то так))

Приспособа hand made

После я пошел опять спать, т.к. время то уже, да и вщ задолбался с клапанами, кста клапан который прогорел я с другой гбц взял другой клапан, думаю ничего страшного, притер его все ок, конечно по уму надо чтоб все одинаковые были, новые взять, но новые 2.500 руб у нас стоят и как бы я пока сэкономлю, если ему как то плохо станет, то поменяю)
Ну и сегодня утром встал думаю что то я в развалочку делаю, 2 дня аж мыл головку, надо скорее собирать свою жучку)

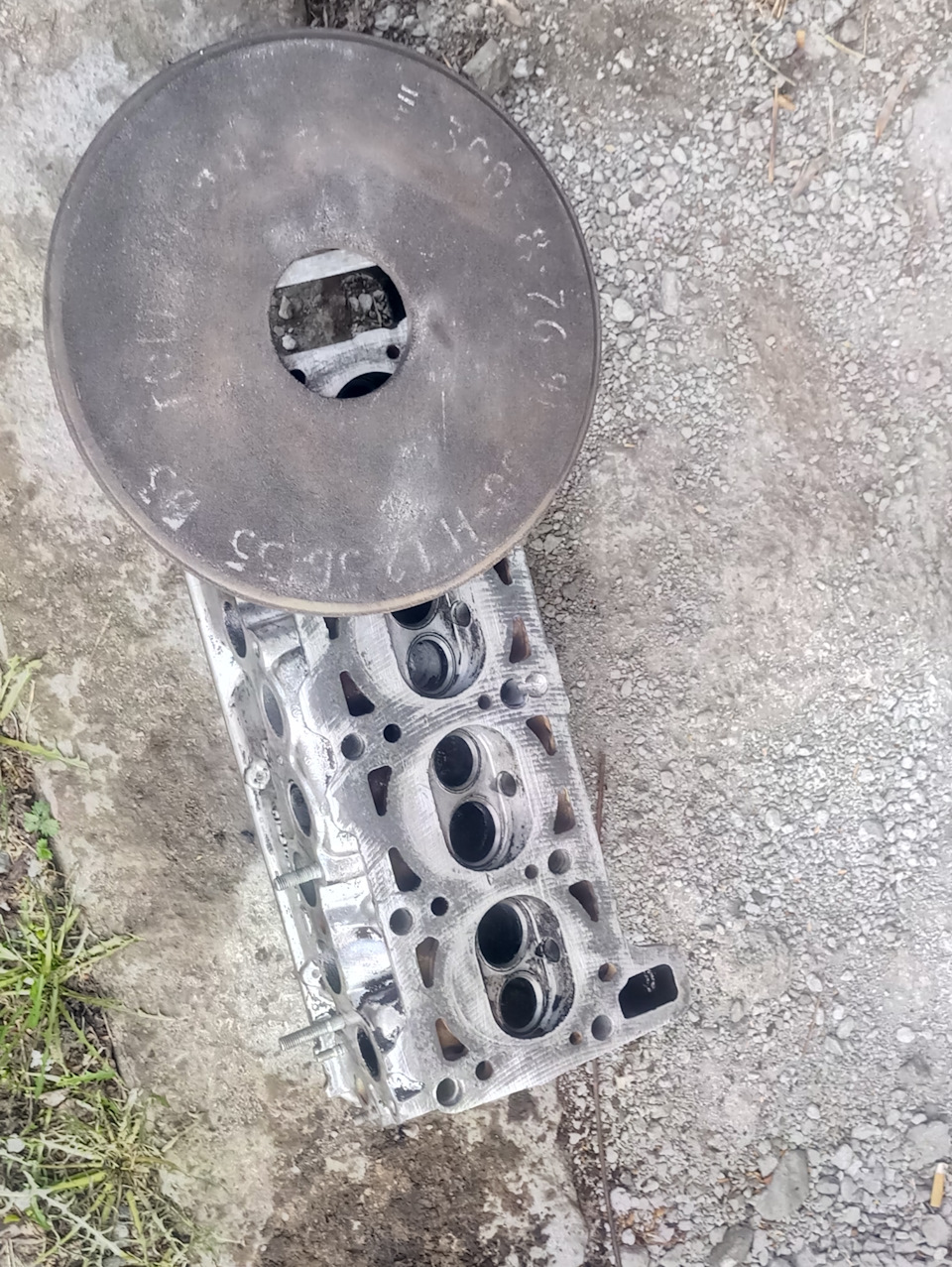

И принялся за работу, попросил у отца притирочный камень (наждак) и принялся притирать головку, час наверное потихоньку шоркал. Фото сделал только в середине притирки, конечную фото забыл, так что не думайте что херово притер я её ��

Середина притирки. Перекур)

Далее подался собирать головку, помыл соляркой от стружки, продул компрессором, и начал собирать, пошел помыл все пружинки, тарелочки, рокера. Сразу аккуратно трубочкой нужного диаметра забил новые сальники клапанов.

Новенькие сальники клапанов)

Потом сразу вытер пружиночки и тарелки, и засухаривать начал, и кста забыл сказать у соседа спросил рассухариватель нормальный, он к счастью нашел и дал мне, я нормально за мин 10 засухарил 8 клапанов, поставил рокера, помыл пошел звездочку и распредвал, вытел поставил, трубку от печки с новой прокладкой на герметик посадил, все чистинькое, ну и фото оставлю полученого результата гбц.

Завтра сниму свою гбц и поставлю эту, отрегулирую клапана, метки совмещу, еще крышку клапанов покрашу))
Ну и попробуем, заведу посмотрим, очень надеюсь что все будет отлично.
На этом все, спасибо что читаете, ставьте лайки подписывайтесь на мою лайбу)
Скоро еще напишу)

С братом на озере)

Замена маслосъемных колпачков ваз 2106

Увидев сизоватый дымок из выхлопной трубы ВАЗ 2106, владелец автоматически начинает вспоминать, когда в последний раз он менял маслосъемные кольца и перебирал поршневую. Затем автоматически идет подсчет бюджета на капитальный ремонт, который всегда приходит неожиданно, как снег в январе. Но торопиться не надо. Скорее всего, причина в другом – в маслосъемных колпачках.

Как проявляется износ сальников клапанов

Сальники клапанов, или маслосъемные колпачки, предназначены для того, чтобы масло, которое смазывает механизм газораспределения, не попадало в камеру сгорания. Втулки клапанов не могут обеспечить герметичность самостоятельно, поэтому на них надеты сальники из качественной мягкой резины с маслосъемной кромкой, которые препятствуют проникновению масла по штоку клапана в цилиндр.

Попадание масла в камеру сгорания в большом количестве и вызывает характерный сизый дым из выхлопной трубы. В этом могут быть виноваты и маслосъемные кольца, но если двигатель дымит именно при холодном пуске, а дым пропадает при прогреве, то со стопроцентной уверенностью можно сказать, что сальники клапанов свое отжили.

Еще одним из признаков неработоспособности сальников называют повышенный расход масла и жирный налет на свечах зажигания.

Инструмент и приспособления для замены колпачков

Замена маслосъемных колпачков ВАЗ 2106 ничем не отличается от такой же работы по двигателям всей классической серии ВАЗ. Для проведения работ нам не понадобится снимать головку, а тем более, двигатель. Поэтому всю работу мы проведем своими руками при минимальном количестве инструмента и минимальных затратах времени. Желательно работу проводить в гараже, при нормальном освещении и без лишней пыли – все-таки вскрываем двигатель.

Нам будут необходимы, кроме обычного набора ключей:

• динамометрический ключ;
• пинцет;
• набор головок с воротком;
• съемник для клапанов;
• оправка для усадки сальника на втулку.

В процессе ремонта мы будем при необходимости иллюстрировать некоторые моменты, по мере возможности, но ничего сложного в процессе не предвидится. Почти. Для сжатия пружин мы будем применять специальный съемник с рычагом, хотя можно обойтись и без него, зная все тонкости процесса.

Замена колпачков

Замену сальников клапанов мы начнем с обеспечения доступа к головке блока цилиндров, дальнейшие действия будем выполнять пошагово, не нарушая последовательности.

• Снимаем крышку воздушного фильтра, сам фильтр и его корпус, предварительно прикрыв диффузор карбюратора ветошью – чтобы ничего не попало в впускной коллектор. Иначе придется снимать головку блока.
• Снимаем крышку ГРМ и совмещаем метку на звездочке привода распредвала с меткой на корпусе распредвала, чтобы поршни 1 и 4 цилиндра оказались в верхней мертвой точке. Они не дадут клапану провалиться в цилиндр, когда мы снимем пружину.
• Ослабляем натяжитель цепи примерно на пол-оборота, ослабляем болт крепления звездочки, не выкручивая его полностью.
• Отжимаем отверткой плоскость натяжителя цепи и до упора затягиваем колпачковую гайку, после чего можно выкручивать болт крепления звездочки. Снимаем звездочку, осторожно привязав ее проволокой к любой удобной шпильке или к пружине капота.
• Раскручиваем гайки крепления корпуса распредвала, снимаем его и выкручиваем свечу на 1м цилиндре. Затем снимаем приводные рычажки, отщелкнув пружинную скобу.
• Выворачиваем регулировочный болт, на его место фиксируем упор съемника, как показано на рисунке.
• Вставляем в отверстие для свечи любой подходящий по размеру пруток – из пластика, дерева или очень мягкого металла для фиксации клапана в седле.
• При помощи съемника сжимаем пружину, пинцетом удаляем сухари, сопрягающие шток клапана и опорную тарелку пружины.
• Снимаем сухари, пружины и опорные шайбы. Клапан должен оставаться в закрытом состоянии.
• Аккуратно, с помощью плоскогубцев удаляем старый сальник клапана. Повышенная осторожность для того, чтобы не отколоть кромку втулки клапана — она изготовлена из хрупкой металлокерамики.
• Смазываем свежий сальник чистым маслом и аккуратно одеваем его на шток клапана, максимально плотно усаживая его на втулку. Для более плотной усадки потребуется оправка для колпачка.
• Собираем механизм клапанного привода в обратном порядке и переходим к следующему клапану.

Точно так же поступаем с сальниками на 4-м цилиндре, а затем, аккуратно прокручивая коленвал и придерживая приводную звездочку, ставим в положение ВМТ поршни 2 и 3 цилиндров. Повторяем все описанные операции для клапанов этих цилиндров.

Сборка ГРМ

Заменив все колпачки, собираем ГРМ, соблюдая положение звездочки по метке на приливе корпуса распредвала, и заканчиваем сборку головки блока. Последовательность затяжки гаек корпуса распредвала показана на рисунке, и ее нужно неукоснительно соблюдать, чтобы избежать коробления корпуса.

Теперь ваш ВАЗ 2106 больше не будет кашлять сизым дымом, а сальники клапанов проходят не один сезон. Приятных впечатлений от поездок!

Ваз 2106: замена сальники клапанов в домашних условиях

Замена сальников клапанов ваз 2106 понадобится, когда вы заметите увеличение расход масла, и появление при этом периодического либо постоянного дымления сизого цвета (возникает при разрыве колпачком либо сильном износе). Синий (сизый) дым из выхлопной трубы — очень нехороший знак, который означает что автомобиль нуждается в ремонте двигателя.
Наша инструкция поможет вам выполнить замену сальников самостоятельно.

Назначение сальников

Сальники клапанов предназначены для удаления излишков масла, попадающего на стержни клапанов. Именно излишков, определенное количество его должно омывать втулку с клапаном.
Если сальники клапанов(по каким либо причинам) перестали работать (пришли в негодность) и в камеры сгорания стало попадать масло, вам необходима замена сальников клапанов на ваз 2106.

Признаки того, что сальники пришли в негодность

Кроме дыма из выхлопной трубы существует целый ряд признаков:

• Появление смазки на резьбе свечей зажигания
• Дымление машины на холодном двигателе (очень хорошо это заметно при запуске двигателя с утра)
• Появляются темные полосы на постели распределительного вала в области пропускающего колпачка
• Повышается расход масла
• Частые выходы из строя одной, либо нескольких свечей зажигания

Не спешите сразу делать капитальный ремонт, зная, что дымление и повышенный расход масла может возникнуть по причине выхода из строя поршневых колец(см.Замена поршневых колец своими силами), и некоторых других.
Сначала давайте выявим неисправность, чтобы стала ясна цена вопроса:

• Чтобы отличить неисправность сальников клапанов от других неисправностей с похожими симптомами воспользуйтесь полезным прибором – компресометром
• Замерив компрессию в каждом цилиндре, вы точно поймете, что вам необходимо ремонтировать
• Так как изношенные колпачки клапанов практически не влияют на показания величины компрессии (если компрессия во всех цилиндрах в пределах нормы, значит, сработались маслосъемные колпачки, если в каком то цилиндре компрессия слабая – готовьтесь к капитальному ремонту мотора)

Сальники клапанов в процессе работы приходят в негодность по следующим причинам:

• Естественная выработка материалов
• Перегрев двигателя
• Применение сальников клапанов изготовленных из низкокачественных материалов
• Повышенный зазор во втулках самих клапанов
• Изначально неправильный монтаж сальников

Профессионалы утверждают, что для ваз 2106 замена сальников клапанов необходима через каждые 18 – 25 тысяч километров

Очень полезные рекомендации

Рекомендуем не заливать дизельное масло (как советуют любители) в бензиновый двигатель, в нем будет появляться густой осадок, что приведет к закупорке всех масляных каналов мотора.
Эта работа требует от вас некоторых навыков, если вы уже знакомы с устройством мотора и инструментом, самостоятельно не боитесь разбирать двигатель, то четко следуя нашим полезным советам, вы сможете произвести замену сальников клапанов своими руками.
Для замены вам потребуется новый комплект маслосъемных колпачков(см.ВАЗ 2106: замена маслосъемных колпачков своими силами), который рекомендуем заказать в магазине специализирующемся на запчастях либо сразу приобрести, колпачки есть в наличии.
Спросите: Почему в специализированном магазине? Потому что, имея опыт работы, нами сделан следующий вывод – специализированный магазин заинтересован в хорошей репутации и принципиально не будет брать на продажу «левый» либо заведомо некачественный товар.
На любо авто рынке же выбор колпачков гораздо шире, часто иногда продавцы не имеют понятия о том, кто производитель товара, поэтому никакой гарантии качества в таком случае не ждите. Достоверно известно, что основная масса дешевых запчастей сегодня на авто рынке — привозится из Китая.
В специализированном же магазине запчастей продавец может определить по компьютеру, введя код в вашем техпаспорте, модель двигателя, исходя из этих данных, подберет необходимые (подходящие) сальники клапанов.

Инструменты

• набор ключей
• круглый оловянный пруток 8миллиметров в диаметре
• плоская отвертка
• пинцет
• съемник для сальников либо плоскогубцы
• инструмент для рассухаривания клапанов
• оправка для запрессовки сальников
• комплект новых сальников

Переходим к замене

Чтобы произвести замену сальников клапанов на автомобиле, до них еще надо добраться.
Замена сальника клапанов ваз 2106 начинается с:

• Поднимаем капот и снимаем клеммы с аккумуляторной батареи
• С помощью ключа на 10, откручиваем гайки (их три), крепящие крышку воздушного фильтра
• Удаляем крышку и фильтрующий элемент
• Откручиваем четыре гайки, расположенных на карбюраторе, и демонтируем с него корпус фильтра воздуха
• Ключом на 10 откручиваем гайки, крепящие крышку клапанов к головке блока
• Снимаем крышку после отсоединения от карбюратора тяги акселератора
• Отсоединяем поперечный валик, расположенный на переднем щитке в моторном отделе
• Подводим шкив коленчатого вала на отметку соответствующую верхней мертвой точке, как в первом, так и в четвертом цилиндре
• От распредвала, воспользовавшись ключом на 17, откручиваем болт, крепящий приводную шестерню
• Затем снимаем шестерню, а цепь подвешиваем на куске проволоки, конец которой удобно закрепить на запорной скобке капота
• Теперь снимаем сам распредвал с постелью в сборе
• Выкручиваем и достаем все свечи зажигания
• Запомните положение бегунка в трамблере
• Чтобы избежать выпадения клапанов в цилиндр, меняем сальники клапанов на цилиндрах, где поршни находятся в положении ВМТ
• Потом подводить поршни следующих цилиндров в ВМТ и менять сальники на них (сначала приступаем к замене сальников в цилиндрах 1-вом и 4-том, затем проворачиваем коленчатый вал на 180°, и меняем сальники во 2-ром и 3-ем цилиндрах).
• Через отверстие свечи для этого вставляем заготовленный пруток из олова ( либо другого мягкого металла) диаметром примерно 8 миллиметров либо отвертку как вариант между клапаном и поршнем (на котором производим замену сальника)
• Наворачиваем гайку на шпильку для крепления постели распределительного вала и заводим под нее захват рассухаривателя

Заводим захват рассухаривателя под накрученную нами гайку

• Надавливаем на рычаг рассухаривателя, чтобы сжать пружины клапана, и вытаскиваем сухари пинцетом

Пинцетом достаем сухари

• Затем снимаем тарелку клапана, наружную и внутреннюю пружины
• Потом опорные шайбы верхнюю и нижнюю
• Используя отвертку (на фото внизу именно отвертка, можно съемником либо плоскогубцами), поддеваем и стаскиваем сальник с втулки клапана

Отверткой поддеваем и достаем колпачок

• Чтобы избежать повреждения рабочей кромки нового сальника, одеваем на клапан специальную пластиковую втулку. Она, как правило, идет в комплекте с сальниками клапанов
• Предварительно смазываем кромку нового колпачка моторным маслом, затем надеваем колпачок на клапан

Надеваем сальник на клапан через специальную пластиковую втулку, чтобы не повредить внутреннюю поверхность его

• Пинцетом достаем пластиковую втулку
• Затем напрессовываем наш сальник, через оправку ударами молотка, на направляющую втулку клапана

Напрессовываем колпачок на втулку молотком через оправку

• Теперь собираем клапан с пружинками , тарелкой и сухарями в обратной последовательности
• Вот так выполняется замена сальника клапанов на ваз 2106 остальные по той же схеме
• После замены всех сальников клапанов, простукиваем по ним молотком, чтобы окончательно посадить сухари на место
• Собираем газораспределительный механизм
• Прежде чем установим распредвал, проворачивая коленчатый вал, верните бегунок в трамблере в исходное (которое вы запоминали) положение
• Метка на шкиве коленчатого вала при этом должна оказаться напротив длинной отметки расположенной на передней крышке мотора
• После завершения сборки газораспределительного механизма необходимо отрегулировать тепловые зазоры

Вот вы уже сами произвели замену сальников клапанов в домашних условиях, поздравляем, это позволит вам сэкономить деньги в будущем. Видео прояснит непонятные для вас моменты.

Как поменять маслосъемные колпачки на ВАЗ-2106 своими руками – инструкция

Маслосъемные колпачки предотвращают попадание масла из двигателя в камеру сгорания через специальные отверстия, в которых двигаются клапаны газораспределительного механизма. Установка оси клапана в специальное отверстие, имеющее тепловой зазор, может быть причиной появления смазки в среду камеры сгорания.

По этой причине необходимо уплотнение отверстий, для чего предусматриваются маслосъемные колпачки из силикона.

Ваз 2106: замена сальники клапанов в домашних условиях

Сальники клапанов (маслосъемные колпачки) ваз 2106
Замена сальников клапанов ваз 2106 понадобится, когда вы заметите увеличение расход масла, и появление при этом периодического либо постоянного дымления сизого цвета (возникает при разрыве колпачком либо сильном износе). Синий (сизый) дым из выхлопной трубы — очень нехороший знак, который означает что автомобиль нуждается в ремонте двигателя. Наша инструкция поможет вам выполнить замену сальников самостоятельно.

Когда нужно менять направляющие?

Главный симптом, означающий, что втулки клапанов пришли в негодность, — повышенный расход моторного масла. Когда у штока появился поперечный свободный ход (люфт), то маслосъемные колпачки уже не в состоянии предотвратить проникновение смазки в цилиндры из верхнего моторного отсека, где расположен распределительный вал. Она протекает в увеличенный зазор между клапанным стержнем и внутренним диаметром втулки и беспрепятственно попадает в камеру сгорания.

Выходящий из выхлопной сизый дым — признак сгорания масла

Признаки потребления масла из-за проблем с направляющими такие:

• сизый дым из выхлопной трубы от вылетающих продуктов горения смазки, постоянно попадающей в цилиндры;
• машина практически не теряет в динамике, но дымит изрядно;
• светлый «пушистый» нагар на электродах свечей зажигания;
• на юбках и резьбовой части свечей наблюдается масло в жидком виде.

Совет. По нагару на свечах вы можете определить цилиндр, в который попадает наибольшее количество смазочного материала. Это пригодится для выполнения диагностики.

Это и есть масляный нагар на свече зажигания

Поскольку масло может проникать в камеры также по вине цилиндро — поршневой группы, необходимо провести диагностику, чтобы точно определить неисправность. В качестве примера предлагается взять популярный автомобиль ВАЗ 2106:

1. Померьте компрессию в цилиндрах. Цель — убедиться в нормальном техническом состоянии поршневых колец.
2. Снимите клапанную крышку, ослабьте цепь и открутите шестерню распредвала, предварительно совместив метки.
3. Демонтируйте распределительный вал вместе с постелью и снимите коромысла. Разблокируйте пружины клапанов того цилиндра, чья свеча сильнее покрыта нагаром.
4. Аккуратно снимите сальник и рукой попробуйте покачать шток в стороны, одновременно двигая его вверх-вниз.

Чтобы ощутить люфт, клапан надо вытащить за шток и покачать в стороны

При наличии люфта можете смело продолжать разборку, поскольку для замены втулок необходимо снять головку цилиндров. Если вас не оставили сомнения, проверьте остальные клапаны, картина должна быть примерно одинаковой.

Назначение сальников

Сальники клапанов предназначены для удаления излишков масла, попадающего на стержни клапанов. Именно излишков, определенное количество его должно омывать втулку с клапаном. Если сальники клапанов(по каким либо причинам) перестали работать (пришли в негодность) и в камеры сгорания стало попадать масло, вам необходима замена сальников клапанов на ваз 2106.

Признаки того, что сальники пришли в негодность

Кроме дыма из выхлопной трубы существует целый ряд признаков:

• Появление смазки на резьбе свечей зажигания
• Дымление машины на холодном двигателе (очень хорошо это заметно при запуске двигателя с утра)
• Появляются темные полосы на постели распределительного вала в области пропускающего колпачка
• Повышается расход масла
• Частые выходы из строя одной, либо нескольких свечей зажигания

Не спешите сразу делать капитальный ремонт, зная, что дымление и повышенный расход масла может возникнуть по причине выхода из строя поршневых колец(см.Замена поршневых колец своими силами), и некоторых других. Сначала давайте выявим неисправность, чтобы стала ясна цена вопроса:

• Чтобы отличить неисправность сальников клапанов от других неисправностей с похожими симптомами воспользуйтесь полезным прибором – компресометром
• Замерив компрессию в каждом цилиндре, вы точно поймете, что вам необходимо ремонтировать
• Так как изношенные колпачки клапанов практически не влияют на показания величины компрессии (если компрессия во всех цилиндрах в пределах нормы, значит, сработались маслосъемные колпачки, если в каком то цилиндре компрессия слабая – готовьтесь к капитальному ремонту мотора)

Сальники клапанов в процессе работы приходят в негодность по следующим причинам:

• Естественная выработка материалов
• Перегрев двигателя
• Применение сальников клапанов изготовленных из низкокачественных материалов
• Повышенный зазор во втулках самих клапанов
• Изначально неправильный монтаж сальников

Профессионалы утверждают, что для ваз 2106 замена сальников клапанов необходима через каждые 18 – 25 тысяч километров

Очень полезные рекомендации

Рекомендуем не заливать дизельное масло (как советуют любители) в бензиновый двигатель, в нем будет появляться густой осадок, что приведет к закупорке всех масляных каналов мотора. Эта работа требует от вас некоторых навыков, если вы уже знакомы с устройством мотора и инструментом, самостоятельно не боитесь разбирать двигатель, то четко следуя нашим полезным советам, вы сможете произвести замену сальников клапанов своими руками. Для замены вам потребуется новый комплект маслосъемных колпачков(см.ВАЗ 2106: замена маслосъемных колпачков своими силами), который рекомендуем заказать в магазине специализирующемся на запчастях либо сразу приобрести, колпачки есть в наличии. Спросите: Почему в специализированном магазине? Потому что, имея опыт работы, нами сделан следующий вывод – специализированный магазин заинтересован в хорошей репутации и принципиально не будет брать на продажу «левый» либо заведомо некачественный товар. На любо авто рынке же выбор колпачков гораздо шире, часто иногда продавцы не имеют понятия о том, кто производитель товара, поэтому никакой гарантии качества в таком случае не ждите. Достоверно известно, что основная масса дешевых запчастей сегодня на авто рынке — привозится из Китая. В специализированном же магазине запчастей продавец может определить по компьютеру, введя код в вашем техпаспорте, модель двигателя, исходя из этих данных, подберет необходимые (подходящие) сальники клапанов.

Инструменты

• набор ключей
• круглый оловянный пруток 8миллиметров в диаметре
• плоская отвертка
• пинцет
• съемник для сальников либо плоскогубцы
• инструмент для рассухаривания клапанов
• оправка для запрессовки сальников
• комплект новых сальников

Переходим к замене

Чтобы произвести замену сальников клапанов на автомобиле, до них еще надо добраться. Замена сальника клапанов ваз 2106 начинается с:

• Поднимаем капот и снимаем клеммы с аккумуляторной батареи
• С помощью ключа на 10, откручиваем гайки (их три), крепящие крышку воздушного фильтра
• Удаляем крышку и фильтрующий элемент
• Откручиваем четыре гайки, расположенных на карбюраторе, и демонтируем с него корпус фильтра воздуха
• Ключом на 10 откручиваем гайки, крепящие крышку клапанов к головке блока
• Снимаем крышку после отсоединения от карбюратора тяги акселератора
• Отсоединяем поперечный валик, расположенный на переднем щитке в моторном отделе
• Подводим шкив коленчатого вала на отметку соответствующую верхней мертвой точке, как в первом, так и в четвертом цилиндре
• От распредвала, воспользовавшись ключом на 17, откручиваем болт, крепящий приводную шестерню
• Затем снимаем шестерню, а цепь подвешиваем на куске проволоки, конец которой удобно закрепить на запорной скобке капота
• Теперь снимаем сам распредвал с постелью в сборе
• Выкручиваем и достаем все свечи зажигания
• Запомните положение бегунка в трамблере
• Чтобы избежать выпадения клапанов в цилиндр, меняем сальники клапанов на цилиндрах, где поршни находятся в положении ВМТ
• Потом подводить поршни следующих цилиндров в ВМТ и менять сальники на них (сначала приступаем к замене сальников в цилиндрах 1-вом и 4-том, затем проворачиваем коленчатый вал на 180°, и меняем сальники во 2-ром и 3-ем цилиндрах).
• Через отверстие свечи для этого вставляем заготовленный пруток из олова ( либо другого мягкого металла) диаметром примерно 8 миллиметров либо отвертку как вариант между клапаном и поршнем (на котором производим замену сальника)
• Наворачиваем гайку на шпильку для крепления постели распределительного вала и заводим под нее захват рассухаривателя

Заводим захват рассухаривателя под накрученную нами гайку

• Надавливаем на рычаг рассухаривателя, чтобы сжать пружины клапана, и вытаскиваем сухари пинцетом

Пинцетом достаем сухари

• Затем снимаем тарелку клапана, наружную и внутреннюю пружины
• Потом опорные шайбы верхнюю и нижнюю
• Используя отвертку (на фото внизу именно отвертка, можно съемником либо плоскогубцами), поддеваем и стаскиваем сальник с втулки клапана

Отверткой поддеваем и достаем колпачок

• Чтобы избежать повреждения рабочей кромки нового сальника, одеваем на клапан специальную пластиковую втулку. Она, как правило, идет в комплекте с сальниками клапанов
• Предварительно смазываем кромку нового колпачка моторным маслом, затем надеваем колпачок на клапан

Порядок замены направляющих клапанов ВАЗ 2106

Вся процедура делится на несколько этапов:

1. Подготовка инструментария.
2. Частичная разборка двигателя, а именно — снятие ГБЦ.
3. Выбор и покупка новых деталей.
4. Демонтаж изношенных элементов и запрессовка новых.
5. Обратная сборка и запуск мотора.

Первым делом следует отключить аккумулятор от бортовой сети

Совет. Стоит соблюдать именно такую очерёдность действий — сначала разборка мотора, а потом закупка запчастей. Вскрытие точно покажет, какие детали вам нужны. Если вы недавно меняли клапана (5—10 тыс. км назад), то их нужно вытащить, чтобы примерить к новым втулкам в магазине. Старую клапанную группу придётся заменить.

Подготовка необходимого инструмента

Чтобы произвести разборку и замену направляющих, вам понадобится:

• стандартный набор рожковых и накидных ключей;
• набор головок с мощным воротком и трещоткой;
• динамометрический ключ для обтяжки болтов ГБЦ и гаек распредвала при сборке;
• отвёртки, пассатижи;
• ключ на 36 мм для ручного вращения коленчатого вала;
• монтировка;
• съёмник для разблокировки клапанов;
• тяжёлый молоток;
• оправка для выбивания и запрессовки втулок;
• развёртка на 8.025 мм с воротком;
• ёмкость и шланг для опорожнения системы охлаждения;
• ветошь.

Без ключа с трещоткой и головок при снятии ГБЦ не обойтись

Оправка для работы с направляющими представляет собой стальной пруток, конец которого проточен под внутренний диаметр втулки. Вторая часть оправки — это насадка для запрессовки, чей размер подогнан под широкую наружную часть детали (так называемую шляпку), поскольку по торцу бить нельзя. Комплект можно заказать токарю либо купить в готовом виде, он стоит недорого.

Оправку для выбивания и посадки втулок можно выточить по чертежу

Совет. В процессе замены направляющих придётся заново притирать клапана, а то и выполнять прирезку сёдел. Для этих работ нужен специальный инструмент и соответствующие навыки, поэтому операцию лучше доверить мастеру. Кроме того, покупка приспособлений для прирезки и притирки сведёт к нулю всю выгоду от ремонта ГБЦ своими руками.

Это развёртка, используемая на ГБЦ автомобилей ВАЗ 2101—07

Развёртка — это слесарный инструмент, предназначенный для точной подгонки внутренних диаметров отверстий. В данном случае она необходима, чтобы развернуть внутреннюю часть втулки под стержень клапана с минимальным зазором.

Демонтаж ГБЦ и старых втулок

Данный этап — самый трудоёмкий и длительный, начинается он с отключения аккумулятора и опорожнения водяной рубашки мотора (с радиатора жидкость сливать не нужно). Дальнейшие операции выполняйте в таком порядке:

1. Отсоедините трос пускового устройства, бензиновый шланг и привод акселератора, после чего снимите корпус воздушного фильтра и карбюратор.
2. Открутите клапанную крышку и совместите насечку на шкиве коленвала с длинной риской на блоке. Отключите от свечей провода и демонтируйте трамблёр, запомнив положение бегунка. Снимите провод с датчика температуры.
3. Ослабьте цепь, выкрутив натяжитель, затем разблокируйте гайку шестерни распределительного вала и открутите её. Снимите шестерёнку и зафиксируйте цепь, чтобы она не провалилась внутрь блока. Открутите гайки крепления постели распредвала и демонтируйте её со шпилек.
4. Отсоедините от ГБЦ все патрубки охлаждающей системы и «штаны» выхлопной трубы.
5. В произвольном порядке ослабьте 11 болтов крепления головки цилиндров и выверните их. Двумя руками поднимите ГБЦ и снимите вместе с коллекторами.

Снятие корпуса фильтра

Совет. Сразу после демонтажа головки очистите блок от старой прокладки и накройте чистой материей, чтобы внутрь цилиндров случайно не попала грязь.

Снятую ГБЦ удобно разместите на столе и снимите пружины с коромыслами (желательно не путать местами), после чего съёмником разблокируйте клапаны и вытащите их. При этом не потеряйте «сухари» — мелкие полуцилиндры, вставляющиеся в прорезь штока. Затем переверните головку камерами сгорания кверху, подложите по краям деревянные бруски и выбейте оправкой все втулки. Удары наносите со средним усилием, чётко и точно. В конце почистите и тщательно протрите всю ГБЦ от нагара и отложений.

Карбюратор надо снять с коллектора, чтобы не мешал

Рекомендация. Пользуясь моментом, обследуйте разобранный двигатель на предмет других неисправностей, чтобы сразу их устранить. Привлеките мастера — моториста с прибором — нутромером, дабы он проверил выработку в цилиндрах и проконсультировал вас по всем вопросам. Это важно, если вы разбираете силовой агрегат ВАЗ 2106 впервые.

Перед разборкой важно совместить метки

Фотоинструкция по снятию головки цилиндров

Чтобы добраться до распредвала, нужно демонтировать клапанную крышку Снятие трамблера Шестеренку распредвала надо открутить и снять, не сбивая положение меток После разблокировки пружины легко снимаются Головку цилиндров нужно аккуратно снимать двумя руками Чтобы вытащить клапаны, нужно съемником разблокировать пружины ГБЦ в разобранном виде Снятие корпуса распределительного вала Отключение провода от датчика температуры С ГБЦ нужно снять все патрубки системы охлаждения Втулка выбивается молотком через оправку Снятие пружин коромысел (рокеров)

Как демонтировать ГБЦ ВАЗ 2106 — видео

Подбор новых деталей

Направляющие втулки для двигателя «шестёрки» можно купить в двух исполнениях — из чугуна или бронзы. При выборе стоит придерживаться таких рекомендаций:

1. Если вы исповедуете обычный стиль езды и не увлекаетесь тюнингом авто, нет смысла ставить изделия из бронзы. Купите недорогие направляющие из чугуна, и они прослужат достаточно долго.
2. Бронзовые детали лучше ставить вместе с облегчёнными хромированными клапанами (например, от бренда АМР).
3. Учитывая цену чугунных изделий и ваш первый опыт их замены, рекомендуется приобрести 2 комплекта деталей. Причина — хрупкость материала, который случайно может расколоться при неумелом обращении.
4. Подбирайте втулки таким образом, чтобы клапаны вставлялись в них с трудом либо не входили вовсе. Не берите изделия с неправильными отверстиями, куда свободно проходит шток.
5. Если после разборки вы обнаружили, что одна или несколько втулок крутятся либо болтаются в гнёздах ГБЦ, необходимо подобрать ремонтные изделия. Их внешний диаметр больше стандартного на 0,05—0,1 мм, что позволит посадить такие детали в разбитые отверстия головки цилиндров. Здесь стоит воспользоваться измерительными приборами — микрометром и нутромером.

Совет. Не слушайте заверения о том, что бронзовые втулки противостоят износу лучше чугунных, это не соответствует действительности. Чугун гораздо твёрже большинства металлов, в том числе и бронзы, просто он хуже передаёт тепло. Отсюда вывод: те и другие детали хороши, но применять их надо по назначению.

Также стоит приобрести новую клапанную группу (если она не менялась недавно), прокладки под ГБЦ и различные патрубки и 1—2 л антифриза на доливку. Остальные детали покупайте по результатам проведённой ранее дефектовки.

Посадка втулок и обратная сборка

Чтобы запрессовать направляющие в гнёзда, переверните головку цилиндров камерами сгорания книзу. Затем наденьте на элементы стопорные кольца, натягивая их с верхнего конца. Если начнёте надевать кольцо с нижней стороны, то обязательно оставите на поверхности глубокие борозды, куда впоследствии может протечь масло.

Важно! Перед посадкой смажьте наружную поверхность деталей тонким слоем моторного масла.

Новая втулка забивается до упора через проставку

Для запрессовки вставьте первую втулку концом в отверстие, наденьте на оправку насадку и приложите её к широкой части детали. Выверенными ударами молотка по проставке забейте втулку до упора, что характеризуется изменением звука ударов (появится лёгкий звон). Бейте со средней силой, чтобы не расколоть чугун. Повторите действие со всеми элементами, а если какой-то из них все же расколется, возьмите запасной.

Справка. Зачастую можно услышать рекомендации, что ГБЦ необходимо греть в ведре с водой, а втулки перед забивкой засунуть в морозилку. Эти мероприятия действительно облегчают запрессовку, но отнимают массу времени. Любой знающий слесарь вам скажет, что посадка чугуна в алюминиевый сплав с натягом 0,04—0,06 мм спокойно выполняется без всякого разогрева.

Отверстия втулок следует прогнать разверткой

По окончании запрессовки нужно прогнать внутренний диаметр втулок развёрткой, чтобы стержень клапана скользил в нём с минимальным зазором. Операция выполняется так: закрепите четырёхгранный конец развёртки в воротке, смажьте рабочую часть моторным маслом, вставьте в отверстие и вращайте по часовой стрелке. Инструмент должен пройти по всей длине детали. Теперь остаётся поставить и притереть клапана, что рекомендуется доверить специалисту. Затем произведите сборку двигателя в обратном порядке, но с учётом ключевых моментов:

1. Если вы хотите повысить герметичность прокладки между головкой и блоком, обработайте её тонким слоем графитной смазки. Высокотемпературные герметики использовать нельзя.
2. 10 основных болтов крепления ГБЦ обтяните динамометрическим ключом в 2 приёма в последовательности, указанной на схеме. Первый раз затяните их моментом 41 Нм, второй раз — 118 Нм. Одиннадцатый болт меньшего размера обтягивается за 1 раз моментом 39 Нм.
3. Постель распределительного вала тоже протягивается по схеме с соблюдением момента 22 Нм.
4. Шестерёнку и цепь надо установить таким образом, чтобы круглая метка на звёздочке совпала с приливом на корпусе распредвала. Метки на коленчатом валу вы совместили перед разборкой, проверьте их.
5. Не забудьте отрегулировать зазоры между коромыслами клапанной группы и кулачками распределительного вала (его величина должна составлять 0,15 мм).
6. При установке трамблёра восстановите первоначальное положение бегунка, чтобы не сбить зажигание.

Схема затяжки болтов головки цилиндров

Совет от бывалых. Старые мастера после затяжки болтов ГБЦ нередко давали двигателю постоять в течение 12—24 часов, а потом ещё раз обтягивали головку. При наличии времени последуйте данной рекомендации, через сутки вы сами убедитесь, что узлы «уселись», а болты немного прослабились.

Порядок затягивание гаек крепления распределительного вала

По окончании сборки и заливки антифриза запустите двигатель, прогрейте его и вращением корпуса трамблёра выставьте оптимальный угол опережения зажигания.

Совмещение круглой метки на шестерне с приливом на корпусе

Замена маслосъемных колпачков ваз 2106

Увидев сизоватый дымок из выхлопной трубы ВАЗ 2106, владелец автоматически начинает вспоминать, когда в последний раз он менял маслосъемные кольца и перебирал поршневую. Затем автоматически идет подсчет бюджета на капитальный ремонт, который всегда приходит неожиданно, как снег в январе. Но торопиться не надо. Скорее всего, причина в другом – в маслосъемных колпачках.

Как проявляется износ сальников клапанов

Сальники клапанов, или маслосъемные колпачки, предназначены для того, чтобы масло, которое смазывает механизм газораспределения, не попадало в камеру сгорания. Втулки клапанов не могут обеспечить герметичность самостоятельно, поэтому на них надеты сальники из качественной мягкой резины с маслосъемной кромкой, которые препятствуют проникновению масла по штоку клапана в цилиндр.

Попадание масла в камеру сгорания в большом количестве и вызывает характерный сизый дым из выхлопной трубы. В этом могут быть виноваты и маслосъемные кольца, но если двигатель дымит именно при холодном пуске, а дым пропадает при прогреве, то со стопроцентной уверенностью можно сказать, что сальники клапанов свое отжили.

Еще одним из признаков неработоспособности сальников называют повышенный расход масла и жирный налет на свечах зажигания.

Инструмент и приспособления для замены колпачков

Замена маслосъемных колпачков ВАЗ 2106 ничем не отличается от такой же работы по двигателям всей классической серии ВАЗ. Для проведения работ нам не понадобится снимать головку, а тем более, двигатель. Поэтому всю работу мы проведем своими руками при минимальном количестве инструмента и минимальных затратах времени. Желательно работу проводить в гараже, при нормальном освещении и без лишней пыли – все-таки вскрываем двигатель.

Нам будут необходимы, кроме обычного набора ключей:

• динамометрический ключ;
• пинцет;
• набор головок с воротком;
• съемник для клапанов;
• оправка для усадки сальника на втулку.

В процессе ремонта мы будем при необходимости иллюстрировать некоторые моменты, по мере возможности, но ничего сложного в процессе не предвидится. Почти. Для сжатия пружин мы будем применять специальный съемник с рычагом, хотя можно обойтись и без него, зная все тонкости процесса.

Замена колпачков

Замену сальников клапанов мы начнем с обеспечения доступа к головке блока цилиндров, дальнейшие действия будем выполнять пошагово, не нарушая последовательности.

• Снимаем крышку воздушного фильтра, сам фильтр и его корпус, предварительно прикрыв диффузор карбюратора ветошью – чтобы ничего не попало в впускной коллектор. Иначе придется снимать головку блока.
• Снимаем крышку ГРМ и совмещаем метку на звездочке привода распредвала с меткой на корпусе распредвала, чтобы поршни 1 и 4 цилиндра оказались в верхней мертвой точке. Они не дадут клапану провалиться в цилиндр, когда мы снимем пружину.
• Ослабляем натяжитель цепи примерно на пол-оборота, ослабляем болт крепления звездочки, не выкручивая его полностью.
• Отжимаем отверткой плоскость натяжителя цепи и до упора затягиваем колпачковую гайку, после чего можно выкручивать болт крепления звездочки. Снимаем звездочку, осторожно привязав ее проволокой к любой удобной шпильке или к пружине капота.
• Раскручиваем гайки крепления корпуса распредвала, снимаем его и выкручиваем свечу на 1м цилиндре. Затем снимаем приводные рычажки, отщелкнув пружинную скобу.

Точно так же поступаем с сальниками на 4-м цилиндре, а затем, аккуратно прокручивая коленвал и придерживая приводную звездочку, ставим в положение ВМТ поршни 2 и 3 цилиндров. Повторяем все описанные операции для клапанов этих цилиндров.

Сборка ГРМ

Заменив все колпачки, собираем ГРМ, соблюдая положение звездочки по метке на приливе корпуса распредвала, и заканчиваем сборку головки блока. Последовательность затяжки гаек корпуса распредвала показана на рисунке, и ее нужно неукоснительно соблюдать, чтобы избежать коробления корпуса.

Теперь ваш ВАЗ 2106 больше не будет кашлять сизым дымом, а сальники клапанов проходят не один сезон. Приятных впечатлений от поездок!

Установка маслосъемных колпачков

При установке новых колпачков желательно использовать специальную втулку, которая надевается на стержень клапана для избегания повреждений рабочей кромки. С этой же целью внутреннюю поверхность маслосъемного колпачка перед установкой смазывают моторным маслом.

Для упрощения работ лучше надевать новый колпачок на направляющую клапана сразу после снятия старого, пока клапан подперт оловянным прутком. Сразу же необходимо надеть пружину с тарелкой и зафиксировать их сухарями.

Порядок установки маслосъемных колпачков на направляющую клапана и пружин таков:

• Надеть на стержень клапана вспомогательную втулку;
• надеть колпачок до упора;
• снять вспомогательную втулку;
• напрессовать колпачок на направляющую втулку, используя специальную оправку или трубку подходящего диаметра;
• установить на клапан опорную шайбу, пружины и тарелку;
• закрепить рассухариватель, чтобы он мог давить на тарелку клапана;
• надавить на тарелку и вставить в проточку стержня сухари;
• отпустить рассухариватель.

• установить коромысла (рокера) клапанов;
• установить распредвал с крышкой на шпильки головки двигателя;
• равномерно затянуть гайки крепления крышки распредвала, динамометрическим ключом контролируя момент затяжки;
• установить натяжитель цепи, предварительно максимально сжав его пружину и зафиксировав положение затяжкой гайки;
• отвязать проволоку со звездочки и аккуратно установить ее на распредвал так, чтобы не изменилось положение звеньев на зубьях;
• установить стопорную шайбу и затянуть болт крепления звездочки распредвала;
• загнуть лепестки шайбы, чтобы предотвратить самопроизвольное откручивание болта;
• открутить гайку натяжителя и провернуть коленвал, чтобы цепь натянулась;
• затянуть гайку натяжителя цепи;
• проверить правильность установки цепи, ориентируясь по меткам на двигателе и звездочках распредвала и коленвала;
• отрегулировать зазоры между распредвалом и коромыслами клапанов;
• установить крышку головки двигателя и затянуть ее.

Замена маслосъемных колпачков ВАЗ 2107

вполне осуществима в домашних условиях. Наиболее ответственная операция – установка зазора между кулачками распредвала и коромыслами (рокерами) клапанов. Для операции необходим микрометр или щуп. Если зазор будет слишком большим, то во время работы двигателя распредвал будет громко стучать об коромысло, а клапан не будет открываться полностью, что ухудшит работу двигателя и может привести к прогоранию выпускных клапанов. Если зазора нет, то клапан не будет полностью закрываться. Приоткрытый клапан ухудшит компрессию двигателя и со временем прогорит. Поэтому при замене клапанов ВАЗ 2107 или маслосъемных колпачков, после снятия/установки распредвала необходимо обязательно произвести регулировку зазоров. Но это уже тема отдельной статьи.

Во многих случаях на автомобилях Ваз 2107 бывает нужна полная или частичная замена. Маслосъемные колпачки ваз 2107 и их ремонт – не исключение. На ваз 2107 замена маслосъемных колпачков проводится самостоятельно при помощи некоторых инструментов.Признаки неисправности маслоотражательных колпачков, как их еще называют, могут быть разными. В основном, это сизый дым, возникающий из выхлопной трубы при торможении или большой расход масла. В таких случаях замена маслосъемных колпачков на ваз 2107 будет наиболее правильным решением.

Признаки выхода из строя сальников клапанов ВАЗ 2107, ВАЗ 2106.

Обычно интервал замены маслосъемных колпачков составляет 80000 километров пробега. Только своевременно определенная неисправность и её устранение не допустят проведения капитального ремонта мотор. Рассмотрим основные признаки износа маслосъемных колпачков:

1. Высокий расход масла и последующая необходимость в доливке больше литра масла на 10000 км пробега — первый признак износа маслосъемных колец и/или маслосъемных колпачков. Предельным считается расход масла от метки «max» до метки «min» на 1000 км пробега для бензиновых двигателей.
2. Окрас дымового выхлопа. Цвет служит важным диагностическим знаком и напрямую указывает на возникшие в двигателе неисправности. Дым из выхлопной трубы бывает белым, черным, синим и других оттенков, в зависимости от присадок в топливе и типа самого топлива. Белый дым на прогретом двигателе ВАЗ 2106/2107 это надёжный признак определения износа маслосъемных колпачков или прогорания маслосъемных колец поршневой группы двигателя.
3. Нагар на свечах зажигания. Этот признак определяет, что произошёл износ маслосъемных колпачков и/или подаётся «богатая смесь» воздуха в карбюратор. Устраняется заменой сальников клапанов и/или чисткой карбюратора и ремонтом ЭСУ двигателя.
4. Залипание клапанов двигателя. Причиной залипание клапанов двигателя может быть износ маслосъемных колпачков, некачественное топливо и масло, а также нерегулярная его замена. Еще одной причиной может стать длительная пауза в эксплуатации двигателя и его перегрев.

Проведя диагностику и удостоверившись в причине поломки, необходимо выполнить замену колпачков. С наличием нужного инструмента, с ремонтом можно справиться своими руками, понадобится для этого следующее:

• гаечные ключи «на 10»,«на 13»,«на 17»;
• стандартная плоская и крестообразная отвертка;
• головка для выкручивания свечей;
• съемник колпачков;
• ключ для свечей зажигания;
• рассухариватель для клапанов;
• пинцет или плоскогубцы с тонкими губами;
• комплект новых маслосъёмных колпачков ВАЗ 2106/2107. Стоимость комплекта маслосъёмных колпачков на «классику» от ВАЗ с артикулом 21011007026 и от производителя REINZ c артикулом 702273700 составит около 100 р.

Цена указана на весну 2020 года по Москве и области.

Инструмент необходимый для замены маслосъемных колпачков.

Клапанная крышка

Крышка клапанов обеспечивает защиту механизма ГРМ от внешних воздействий, а также от вытекания смазки наружу. Однако со временем на двигателе можно наблюдать масляные подтеки, которые являются результатом повреждения прокладки. В этом случае уплотнитель нуждается в замене.

Замена прокладки

Для замены прокладки потребуется демонтировать крышку. В этом случае понадобятся следующие инструменты:

• головки на 8 и 10;
• удлинитель;
• трещотка или вороток;
• плоскогубцы.

Далее производим процедуру демонтажа:

1. Отворачиваем гайки крепления крышки воздушного фильтра, снимаем её и сам фильтр.
2. Отворачиваем гайки крепления корпуса и снимаем его, предварительно стянув шланг отвода картерных газов.
3. Отсоединяем тягу привода дроссельной заслонки карбюратора.

Чтобы крышка была установлена должным образом, затяжку гаек производят в определённом порядке.

Если возникла необходимость замены сальников клапанов либо самих клапанов с элементами, обеспечивающими их нормальную работу, необязательно обращаться за помощью на СТО. Следуя пошаговым инструкциям, ремонтные работы можно выполнить своими руками.

Замена маслосъемных колпачков на ВАЗ 2106

Замена маслосъемных колпачков на ВАЗ 2106 производится примерно через 30000 километров пробега. Если его нет, то все равно лучше заменить через 2-3 года, потому что колпачки сохнут от старости. О том, как заменить колпачки на 2106 – в статье.

На данный момент в магазинах можно встретить силиконовые маслосъемные колпачки, которые по своим характеристикам намного лучше резиновых. Никто не говорит об их долговечности, все дело в эластичности силикона. Это очень важно в условиях российской зимы, особенно, если мотор не оборудован предпусковым подогревателем.

Необходимый инструмент и приспособления

Замена маслосъёмных колпачков ВАЗ 2106 производится непосредственно на автомобиле, что значительно ускоряет работу, так как не требуется снимать, затем устанавливать обратно головку блока. Машину достаточно поставить в место, защищенное от пыли и атмосферных осадков. Затянуть ручной тормоз и поставить рукоятку переключения скоростей в нейтральное положение. Замена маслосъемных колпачков на ВАЗ 2106 требует наличия комплекта колпачков и новой прокладки крышки головки, стандартный инструмент, приспособления:

• Переноска;
• Свечной ключ;
• Накидные ключи17 мм.,13 мм.;
• Шестигранные внутренние головки8 мм.,10 мм.,13 мм. с воротком;
• Плоскогубцы;
• Пинцет;
• Плоская отвертка;
• Пруток мягкого металла толщиной8 мм.;
• Динамометрический ключ;
• Приспособление для сжатия пружин
• Оправка для установки колпачков
• Мягкая проволока.

Когда меняют маслосъемные колпачки на 2106

Конечно, есть автолюбители, которые досконально следят за своим железным конем и многие процедуры выполняют по расписанию. Однако, таких очень мало, поэтому будем обращать внимание на внешние признаки.

Прежде всего, расход масла. Пока речь не пошла о литрах, стоит обратить на это внимание. Со временем, когда маслосъемный колпачок изнашивается, он превращается в заливную горловину, а стержень клапана — в поршень, который это масло толкает. Представьте, что двигатель работает на 1600 оборотов. Это значит, что в одном цилиндре совершается в минуту 800 тактов, а значит и клапан ходит туда-обратно 400 раз. А если таких клапанов восемь? В общем, через маслосъемные колпачки может уходить очень много масла.

Далее — повышенная дымность, снижение мощности мотора. Надо запомнить одну простую истину — масло в двигателе не горит, оно коксуется. Горят только присадки. Все мы знаем мотоциклы, в которых масло мешается с бензином. Все мы помним, сколько от них дыма. Но ведь там топливо разбавляется маслом в пропорциях 1:200. Здесь они значительно больше. То есть, если наблюдаем голубой дым из выхлопной трубы, то стоит задуматься о замене маслосъемных колпачков. Само собой, на такой смеси двигатель не будет развивать полной мощности, как на чистом бензине.

О поводах замены

Для такой замены имеется много поводов, рассмотрим некоторые из них. Примером может послужить стоимость «родных» изделий, цена отдельных экземпляров может колебаться от $5 за штуку и более. Встречаются и такие ситуации, когда при сборке может быть повреждён один из маслосъемных колпачков, и ему нужно искать замену. Вот в таком случае и может прийти на выручку знание характеристик выпускаемых запасных частей для подбора замены.

Можно ещё долго говорить о достоинствах и недостатках таких изделий отечественного и импортного производства. Какие маслосъемные колпачки лучше мы постарались доступными словами рассказать. В заключение хочется отметить, что, к сожалению», качество отечественных изделий, пока ещё уступает иностранным колпачкам.

Собственно сабж размер маслосъемных колпачков felicia, мотор 1,3л. 58 лошадок, в прошлый раз менял колпачки, купил аналог от оригинального номера, в итоге размер купленных мной колпачков оказался 8 мм на 10,8мм естественно теперь они лежат без дела, славо богу после мотания по магазинам в экзисте были обнаружены подходящие колпачки, но их размер к сожалению не помню, вроде бы как 7мм на 10 мм если кто подскажет точные размеры буду признателен… или размер колпачков от 16-клапанной десятки вроде бы они идентичны

Комментарии 8

Если кому пригодится размер масло съемных колпачков машин после средины 96 года 7мм и второй размер 9,8мм, но лучше всего уточнять по вину машины. До середины 96 года клапана шли с 8мм диаметром.

Димон не делай людям мозги приедь комне я тебе их подарю !МОЗГАЧ ТЫ

Виталь лучше бы ты мне размер подсказал, я хочу купить оригинал. Уже заказал пробную партию. На счет мозгача ты гонишь, а инфа эта полезная чтоб не получилось как у меня в прошлый раз…

Я от таза какого то поставил

От ваз 2112 с двигателем 1.5 16 клапанов подходит

Колпачок маслосъемный 6.96-… 7мм — VAG 027109675 Зависит от года выпуска. До середины 96 года клапана шли с 8мм диаметром. Если открыта клапанная крышка, то перед заказом, лучше померить диаметр штанги клапана. Вот список, марки которых используют точно такие же колпачки (я имею ввиду размеры).

LADA 1.5 [VAZ-2111] 78 ? бензиновый двигатель 01/1995 — по н.в. 1.5 16V [VAZ-2112] 95 ? бензиновый двигатель 01/1995 — по н.в. Код двигателя: VAZ-2112

только с номером оригинала видемо ошиблись — 047109675A, а по вашему коду 027109675 в экзисте выдает колпачки с диаметром 5,5 мм, А нижний диаметр какой должен быть если верх 7 у меня машинка 98 г.в. 9-й месяц

Номер — 047109675A рассчитан под диаметр штанги клапана — 8 мм. Но свободный диаметр юбки колпачка должен быть меньше. Если у вас диаметр штанги клапана 7 мм, то свободный диаметр юбки колпачка тоже должен быть меньше, то есть 5,5мм Если у вас остались те колпачки, которые вы купили в прошлый раз, то померьте внутренний диаметр юбки. Он должен быть больше чем 5,5 мм Нижний диаметр я не замерял. В Чешском каталоге номера выдают под диаметр штанги клапана, а в экзисте по свободному диаметру юбки колпачка.

Можно поставить и под этим номером — 047109675A, но плотность обжима будет хуже и проходит он меньше (будет пропускать масло).

Инструменты для замены маслосъемных колпачков 2106

Прежде всего, надо сразу запастись достаточным набором инструментов, чтобы потом, когда двигатель уже разобран, не метаться в их поисках. Итак, вот краткий список.

• Ключ для поворота коленчатого вала;
• Рассухарка;
• Набор отверток с плоским жалом, разной ширины;
• Набор ключей и головок;
• Пинцет;
• Прокладка под крышку клапанов;
• Если планируется регулировка клапанов, то необходим щуп толщиной 0,15 мм;
• Оловянный пруток толщиной около 1 см толщиной;
• Съемник для маслосъемных колпачков.

Какой потребуется инструмент?

При замене маслосъемных колпачков ВАЗ-2107 необходимо соблюдать чистоту, поэтому все работы желательно проводить в гараже. Старайтесь не допускать попадания пыли внутрь корпуса головки блока – это приведет к тому, что трущиеся элементы начнут сильнее изнашиваться. Список обязательных инструментов для проведения ремонта:

1. Рассухариватель клапанов любой конструкции, можно даже самодельный. Главное, чтобы удобно было работать.
2. Ключ динамометрический.
3. Набор торцовых головок, накидных и рожковых ключей.
4. Отвертки.
5. Проволока.

Также могут потребоваться инструменты, не перечисленные в этом списке. Желательно иметь под рукой всегда такие мелочи, как проволока, магнит и т. д.

Подготовка к замене маслосъемных колпачков ВАЗ 2106

Мы будем рассматривать замену маслосъемных колпачков на ВАЗ 2106 без снятия головки, так что это будет одновременно проще и сложнее. Простота, состоит в том, что нет необходимости демонтировать головку. А сложность, что тоже логично, в том, чтобы не уронить клапан в цилиндр.

Для начала, откручиваем натяжитель цепи, потом потребуется ее натянуть. Это нужно для того, что без препятствий снять шестерню распредвала. Далее снимаем крышку клапанов и отмечаем на цепи положение шестерни. Это нужно для того, чтобы потом не выставлять метки. В принципе, этого можно не делать, но так проще.

Теперь откручиваем шестерню, снимаем ее и закрепляем цепь так, чтобы она не упала в картер. Если это произойдет, то придется снимать поддон, радиатор, лобовую крышку и потом выставлять фазы ГРМ. В общем, приятного мало.

Причины поломки деталей и их последствия

Характерная особенность направляющих элементов заключается в том, что они не выходят из строя в один момент, а изнашиваются постепенно. Срок «жизни» деталей на авто бюджетной категории составляет от 180 до 300 тыс. км, а на более дорогих иномарках может достигать 1 млн км. На процесс износа влияет несколько факторов, могущих его ускорить:

• качество применяемого моторного масла и своевременность его замены;
• температурный режим работы силового агрегата, чем чаще мотор перегревается, тем быстрее изнашиваются трущиеся поверхности;
• качество топлива и горючей смеси, чьи пары проникают в любые неплотности и вносят свою лепту в процесс медленного разрушения деталей.

Нагар на штоке разрушает втулку довольно быстро

Примечание. На рабочий ресурс всех элементов газораспределительного механизма также влияет исправность системы питания и зажигания. Когда в результате неполадок возникают хлопки в топливный либо выхлопной коллектор, то смазка между парой клапан — втулка смывается несгоревшим бензином, отчего несколько секунд механизм работает «на сухую».

Изношенная деталь характеризуется «разбитым» внутренним отверстием, в результате чего шток клапана начинает в нём слишком свободно ходить, а потом появляется люфт. Стержень перекашивается в процессе работы, а тарелка плохо совмещается с седлом, герметичность сопряжения постепенно теряется. Из камеры сгорания в механизм прорываются газы, а сверху попадает масло, в результате чего образуется нагар. Он тоже способствует ускорению износа, быстро приводя деталь в полную негодность.

Замена маслосъемных колпачков на ВАЗ 2106

Теперь устанавливаем рассухарку на любой клапан первого или четвертого цилиндров, затем вставляем в свечное отверстие оловянный пруток и зажимаем его, надавив на рассухарку. Это делается для того, чтобы клапаном не пробить дыру в днище поршня. Теперь рывком надавливаем на рассухарку так, чтобы пружина сжалась, аккуратно достаем сухари пинцетом. Важно их не потерять, иначе придется бежать в магазин.

Затем съемником снимаем старый колпачок и напрессовываем новый. Теперь снова сжимаем пружину и устанавливаем сухари. Так поступаем с каждым клапаном в первом и четвертом цилиндрах.

Теперь проворачиваем коленчатый вал на 180 градусов и выставляем поршни второго и третьего цилиндров в верхнюю мертвую точку. Проводим те же операции с клапанами. Затем устанавливаем на место распределительный вал с корпусом. Порядок затяжки болтов корпуса распредвала показан на рисунке. Теперь совмещаем метки на шестерне распредвала и цепи, если требуется регулировка клапанов, то проводим ее. Затем ставим на место все детали.

Видео: замена колпачков ВАЗ 2106

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками. Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле. Итак:

• Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
• В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки. Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

• Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ. Это определяется по зазору клапана с коромыслом.
• Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

• Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
• Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
• Максимально освободить цепь.
• Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
• Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

• Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
• Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
• Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

Внимание! Не допускается удерживать клапаны твердыми предметами, появляется вероятность поцарапать поршень или цилиндр.

• На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
• Шток клапана с сухариками пропускаются между прутками приспособления.

• Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Внимание! Запрещается сухарики вытаскивать руками, так как можно защемить пальцы.

• Если сухарики залипли и не выходят при значительном сжатии пружин, нужно, слабыми ударами молоточком по тарелке, их выбить.

Приспособление освобождается и последовательно снимаются:

• тарелка;
• наружная пружина;
• внутренняя пружина;
• нижняя шайба внутренней пружины;
• шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

• Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
• Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
• Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
• После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы. Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.

Особенности проведения ремонта

Вообще, колпачки должны максимально плотно облегать ножку клапана. Если нарушается целостность сальников, то на электродах свечей можно увидеть нагар, обязательно увеличится расход смазки. Из выхлопной трубы появится дым. Обратите внимание на то, что аналогичные симптомы появляются и при поломке двигателя. Поэтому нужно точно определить, в каком месте имеется неисправность.

Своими руками замена маслосъемных колпачков на ВАЗ-2106 осуществляется довольно просто, нужно только иметь под рукой весь необходимый инструмент. Обязательное условие — все работы должны проводиться в чистом гараже. Не допускается попадание грязи и пыли внутрь головки блока цилиндров. В этом случае пыль будет действовать как абразив, в результате чего все компоненты двигателя, которые соприкасаются, будут очень сильно изнашиваться.

Как заменить сальники клапанов ВАЗ (классика). Видео

Замена сальников клапанов ВАЗ 21083. Видео.

Замена Помпы На Ниве 21214 Замена помпы на Ниве ВАЗ 2121 — достаточно увлекательная машина, которая может преподнести Для вас сюрприз прямо в дороге. Совершенно не так давно я столкнулся с таковой поломкой, как неисправность помпы, которая спровоцировала мне перегрев мотора. Подробная статья о выборе помпы на на Ниве Шевроле Замена ремня ГРМ на 16-ти. Замена помпы и ремня г…

Замена Лампы Ближнего Света Рено Логан Видео… Меняем лампу ближнего света на Рено Логан своими силами Автомобиль Рено Logan всегда числился дешевым и надёжным в обслуживании транспортным средством. Большая часть ремонта на машине, выполняются своим штатом, не затрачивая своё время и средства для посещения спец автосервиса. И Замена лампы ближнего света в блок-фаре, не стала тому исключением. П…

Инструмент для проведения ремонта

Вам потребуется такой список инструментов:

1. Рассухариватель можно использовать любого типа. Если есть самодельный, то и он подойдёт. Он должен позволять произвести снятие сухарей.
2. Набор отверток плоских и фигурных.
3. Мягкая проволока.
4. Кусок олова.
5. Головки торцевые, рожковые и накидные ключи.
6. Динамометрический ключ.

Обязательно под рукой нужно иметь такие инструменты, как плоскогубцы, бокорезы, щипцы. Они могут пригодиться при любой работе, в частности, и при замене на двигателе маслосъемных колпачков ВАЗ-2106.

Процедура замены

При замене маслосъемных колпачков ВАЗ 2106 нужно придерживаться определенного алгоритма:

1. Снимаете крышку с головки блока, выкрутив все гайки. И не потеряйте шайбы, которые находятся под ними.
2. Прокрутите коленчатый вал до тех пор, покуда не совпадут метки на звездочке распредвала и крышке. В таком положении коленчатого вала поршни первого и четвертого цилиндров находятся в ВМТ. Следовательно, после снятия сухарей клапаны не выпадут.
3. Снимаете пастель подшипников распредвала, фиксируете звездочку и цепь, чтобы они не упали вниз, иначе достать их будет очень проблематично.
4. Итак, в первом цилиндре поршень находится в ВМТ, теперь нужно выкрутить свечу и снять пружину, после чего увести в сторону рычаг.
5. Ослабляете крепление регулировочного болта и устанавливаете съемник для пружины.
6. В отверстие свечи вставляете прут из мягкого металла (идеально использовать олово), чтобы не позволить клапанам упасть вниз.
7. Рассухаривателем сжимаете пружину до той поры, покуда сухари не освободятся. Вполне возможно, что придется по ним слегка постучать – очень часто прикипают.
8. Демонтируете пружины, снимаете тарелки и шайбы.
9. Теперь можно установить первый маслосъемный колпачок ВАЗ 2106 на свое место. Ставите зажим на клапан и, постукивая небольшим молотком, вынимаете старый колпачок. Новый смажьте маслом и снимите пружинку с верхней части. Поставьте на место и, используя оправку, запрессуйте в отверстие. После можно одеть пружину.
10. Замена маслосъемных колпачков ВАЗ 2106 на остальных клапанах проводится аналогично, только не забудьте прокрутить коленвал перед тем, как проводить работы со вторым и третьим цилиндрами.

После окончания всех работ установите цепь и звездочку на место, проведите натяжение привода. Убедитесь, что все установили, прежде чем запустить двигатель. Видео по теме:

Название «колпачки маслоотражательные» наиболее четко передает действующую функцию таких резинотехнических изделий, как маслосъемные колпачки ВАЗ 2106, которые в обиходе среди автомобилистов получили сленговое название «сальники клапанов». Действительно, основная задача таких компонентов клапанов газораспределительного механизма транспортного средства состоит в обтюрации потока двигательного масла, находящегося под давлением и создание необходимых технических условий для непопадания его в систему выпускного коллектора. Практически, они действительно играют роль сальников клапанной системы, да и состоят из тех же элементов: резины и пружины.

Подготовительные работы

Прежде чем приступать к ремонту, необходимо как можно тщательнее вымыть всю машину. Причём большую часть внимания нужно уделять подкапотному пространству. Обязательно соблюдайте меры предосторожности — не заливайте систему зажигания, электронные датчики, провода. Прежде чем начать мойку, надо полностью обесточить систему электропитания. Для этого необходимо отключить аккумуляторную батарею, желательно полностью, после чего снять ее.

Под задними колёсами необходимо установить противооткатные упоры, после чего включить пониженную передачу и выжать ручник. Так как автомобиль имеет задний привод, то включение передачи позволит избежать скатывания машины. Обязательно нужно купить набор маслосъемных колпачков. Желательно выбирать только тех производителей, которые рекомендованы «АвтоВАЗом».

Демонтаж головки блока

Замену маслосъемных колпачков можно выполнить и без снятия головки. Но если выполняется ремонт ГБЦ, то ее в любом случае потребуется снять. Поэтому разбираете механизм газораспределения следующим образом:

1. Выкручиваете все свечи с помощью ключа. В том случае, если состояние электродов плачевное, при сборке нужно установить новые.
2. Затем необходимо выкрутить все болты, при помощи которых закреплена крышка головки блока. Всего их 8 штук, расположенных по кругу.
3. Устанавливаете распредвал чётко по меткам.
4. На стопорной шайбе распредвала необходимо отогнуть лепестки и выкрутить болт. Чтобы его выкрутить без проблем, необходимо включить скорость.
5. Выкручиваете гайку крепления натяжителя цепи привода газораспределительного механизма.
6. После этого можно демонтировать натяжитель и звёздочку. Обязательно зафиксируйте приводную цепь на звездочки проволокой.
7. Выкручиваете гайки крепления корпуса подшипника распредвала.
8. Снимаете корпус и распределительный вал.

Затем необходимо полностью снять коромысла и старые колпачки.

Как решить проблему на ВАЗах

Посмотрим, как делается замена маслосъемных колпачков ВАЗ 2107.

Нам пригодятся:

• ключи гаечные;
• приспособление для сжатия пружин клапанов;
• пруток оловянного припоя;
• отвертки;
• молоток, оправка;
• плоскогубцы, пинцет.

1. Устраняем корпус воздушного фильтра, а также крышку головки блока цилиндров, откручивая соответствующие крепления.
2. Совмещаем метки, чтобы поршни первого и четвертого цилиндров приняли ВМТ.
3. Разжав стопорную шайбу, срываем с места гайку звездочки распредвала.
4. Ослабляем натяжитель цепи привода.
5. Демонтируем звездочку вала.
6. Открутив крепления, извлекаем корпус подшипников.
7. Выкручиваем свечу зажигания 1-го цилиндра.
8. Убираем рычаг.
9. Выкручиваем регулировочный болт, вместо него вкручиваем оснастку для сжатия витков.
10. В отверстие свечи вставляем пруток оловянного припоя.
11. Закрутив болт оснастки, достаем сухари с помощью пинцета.
12. Удаляем оснастку, достаем пружины, шайбу и тарелку.
13. Аккуратно плоскогубцами достаем изношенную деталь.
14. Новую запчасть загоняем с помощью оправки, осторожными ударами молотком.
15. Собираем обратно клапанный узел.
16. Производим замену колпачков от ВАЗ 2107 для остальных гнезд, проворачивая коленвал вполоборота.
17. Собираем двигатель.

Замена маслосъемных колпачков ВАЗ 2106 выполняется точно так же.

Как снимаются колпачки

Нужно полностью снять старые элементы, прежде чем выполнять замену маслосъемных колпачков на ВАЗ-2106. Инструкция по ремонту выглядит следующим образом:

1. Если замена происходит без демонтажа головки блока цилиндров, то нужно в свечные отверстия устанавливать оловянный пруток. Он позволит удержать клапан в верхнем положении. Если же вы производите замену на снятой ГБЦ, то удержать клапаны можно руками.
2. Устанавливаете рассухариватель клапанов.
3. Сжимаете пружину.
4. Извлекаете сухари, которые находятся на проточке в верхней части ножки клапана.
5. Снимаете пружину, тарелку и опорную шайбу.

При помощи плоской отвертки необходимо поддеть маслосъемный колпачок и вытянуть его. Старые элементы можно не жалеть, если не выходит, то воспользуйтесь острым шилом.

Подготовка к работе:

Перед тем как начинать работу, рекомендуется ознакомиться с видео по замене маслосъемных колпачков на вашем автомобиле. С самого начала следует хорошо протереть верхнюю часть ГРМ, а также крышку механизма.

Чтобы было более удобно, необходимо открутить корпус воздушного фильтра, замотать пленкой либо тканью карбюратор от попадания в него посторонних предметов, влаги и грязи во время работы. Открутить свечи и убрать крышку с прокладкой.

4-й цилиндр необходимо переместить в ВМТ (верхняя мертвая точка) в такт сжатия. Для этой цели следует вращать коленчатый вал до того положения, при котором впускной и выпускной клапан 4-го цилиндра останутся в закрытом положении перед прохождением и после прохождения ВМТ. Такое нахождение поршня следует определять по расстоянию между клапанами и коромыслами.

Выяснить, в каком положении находиться поршень, можно любым стержнем, замеряя расстояние в отверстии для свечи. Также следует проверить, совпадают ли метки на звездочке и корпусе.

После снятия звездочки с распределительного вала проводим следующие действия:

• откручиваем гайки, что удерживают корпус распредвала, и снимаем его вместе с валом;
• при помощи отвертки приподнимаем прижимную пружину, с небольшим усилием вытаскиваем нажимной рычаг, выдвигаем пружину из-под стопора и выбираем наружу;
• при помощи свечного отверстия между днищем поршня и клапаном необходимо вставить мягкую проволоку, чтобы клапан не опускался в момент нажатия на пружину;
• на самую ближнюю к клапану шпильку корпуса распределительного вала следует накрутить гайку, за которую при помощи захвата цепляем специальный съемник либо конец приспособления, сделанного своими руками. Оно с обеих сторон охватывает шпильку, упираясь в нижнюю плоскость гайки, ложится на верхнюю тарелку над пружиной;
• шток клапана с сухарями пропускаются между пластинами съемника;
• нажать на рычаг приспособления, пружины должны сжаться, сухарики с тарелкой опускаются вниз, сухарики попадают в место более узкой части на штоке, а затем выходят из отверстия тарелки. Далее необходимо при помощи пинцета либо плоскогубцев выбрать их;
• если сухарик залип и не выходит при сильном сжатии пружины, необходимо легким ударом молоточка по тарелке выбить их.

Освобождаем наше приспособление и снимаем его. Затем следует выполнить следующее:

• снимаем тарелку, а затем наружную и внутреннюю пружины;
• достаем нижнюю шайбу внутренней и наружной пружины;
• при помощи плоскогубцев захватываем маслосъемный колпачок, покачивая, вытягиваем его по штоку клапана;
• устанавливаем новый силиконовый колпачок, после чего собираем клапан в обратной последовательности;
• последовательно разбираем и собираем с новыми маслосъемными колпачками клапаны 4-го и 1-го цилиндров;
• после этого, удерживая звездочку, проворачиваем коленвал до перехода в верхнюю мертвую точку поршней 2-го и 3-го цилиндров. Проводим на их клапанах аналогичную процедуру.

После всей работы собираем двигатель в обратном порядке.

• Американские авто
• Азиатские
• Европейские авто
• Российские
• Дилеры
• Объявления дилеров
• Помощники »
• ПДД онлайн
• Штрафы ГИБДД
• Транспортный налог
• Расход топлива
• Маршрут онлайн
• Онлайн игры
• Форум

Как установить новые колпачки

На автомобилях ВАЗ-2106 замена маслосъемных колпачков самостоятельно производится при помощи нехитрого приспособления из пластика. Его необходимо надеть на верхнюю часть ножки клапана, чтобы прикрыть выемки на ней. В этом случае не придется снимать пружинки с сальников клапанов. Работа производится по следующему алгоритму:

1. Устанавливаете пластиковую втулку на клапане.
2. Смазываете вспомогательную втулку и ножку клапана моторным маслом.
3. Надеваете маслосъемный колпачок до упора.
4. Убираете втулку из пластика.
5. С помощью трубчатого ключа на «10» или крупной оправки необходимо забивать колпачок.
6. Производите установку опорной шайбы, пружины и тарелки.
7. Устанавливаете рассухариватель клапанов и сжимаете пружину.
8. Ставите на место сухари, после чего отпускаете рассухариватель.

На этом замена маслосъемных колпачков ВАЗ-2106 завершена. При необходимости нужно перепроверить все зазоры, произвести их корректировку. Сборка всего узла осуществляется в порядке, обратном снятию.

Порядок сборки

Запрессовка маслосъемных колпачков при помощи втулки

• Шток клапана, сальник и колпачок смазываются моторным маслом, на шток одевается сальником вверх соответствующий клапану колпачок. Опускается по штоку вниз, где плотно прижимается к отверстию с направляющей клапана.
• К ободу колпачка прижимается торец оправки, легким постукиванием молоточком по верху оправки, колпачок утапливается в отверстие до упора. Цена ошибки при сильных ударах, повреждение сальника или колпачка, придется их заменить. Пружины ставятся в обратном разборке порядке.

Внимание! После установки пружин и снятия приспособления для сжатия пружин, нужно из свечного отверстия убрать пластину и постучать молотком по торцу штока, чтобы сухарики сели на свое место. Делать это нужно осторожно, если сухарики неправильно стоят, пружины могут выскочить.

Порядок закручивания гаек крышки распределительного вала

Крышка распределительного вала, как того требует инструкция, прижимается динамометрическим ключом усилием 8кг/м. затягиванием гаек в требуемой последовательности.
