Что такое OBD? Рассказываем об ОБД разъеме

Начну с самого начала. Чтобы подключить к машине диагностическое оборудование, нужен специальный разъём, который сейчас есть у всех автомобилей, и который иногда называют просто OBD-II. На самом деле, OBD-II — это не разъём, а целая система бортовой диагностики. И несмотря на то, что прочно она вошла в нашу жизнь всего-то лет 20 назад, её история начинается ещё в 50-х годах прошлого века.

В середине ХХ века американское правительство внезапно пришло к мысли, что стремительно растущее количество автомобилей как-то не лучшим образом влияет на экологию. Правительство стало делать вид, что оно хочет на законодательном уровне эту ситуацию улучшить. Автопроизводители в свою очередь стали делать вид, что они выполняют придуманные законы.

Появлялись крайне разнообразные системы диагностики, задача которых была ограничена контролем за выбросами в атмосферу (а так как сложной техники не было, то максимум, за чем могли более менее адекватно наблюдать, это за расходом топлива). Никто (иногда даже сами производители) нормально пользоваться такими системами не мог. И когда к середине 70-х департамент по контролю за воздушной средой (Air Resources Board, ARB) и агентство по защите окружающей среды (Environment Protection Agency, EPA) стали понимать, что ничего хорошего добиться не получается, они стали усиленно рекомендовать внедрять новые системы.

Они не просто мигали бы лампочкой, «если что-то пошло не так», а позволяли бы быстро проверить автомобиль на выполнение им экологических норм. Первым откликнувшимся производителем стал General Motors, разработавший свой интерфейс ALDL. Разумеется, ни о каком мировом стандарте речь ещё не заходила, да и об американском тоже. В 1986 году ALDL был модернизирован, но до нужных масштабов дело никак не доходило. И только в 1991 году California Air Resources Board (калифорнийский департамент по контролю за воздушной средой) обязал всех американских автопроизводителей оборудовать свои автомобили диагностической системой OBD-I (On-Board Diagnostic), разработанной в 1989 году.

Что можно было проконтролировать с помощью OBD-I? Само собой, первоочередной задачей было следить за составом отработавших газов. Можно было проследить за работой электронной системы зажигания, кислородных датчиков и системы рециркуляции EGR. В случае появления неисправности загоралась лампа MIL (malfunction indicator lamp — лампа индикации неисправности). Никакой более точной информации получить было нельзя, хотя со временем лампочку научили мигать с определённой последовательностью, которая позволяла выявить хотя бы неисправную систему. Но и этого скоро стало мало.

В январе 1996 года наличие новой версии OBD-II стало обязательным для всех автомобилей, проданных в Америке. Основным отличием этой диагностической системы от OBD-I стала возможность контролировать систему питания, а также её можно было проверить на автомобиле с помощью подключаемого сканера. Этим занимались полицейские. Им было абсолютно плевать на всё, кроме токсичности — ведь вся эта система изначально и разрабатывалась для контроля за ОГ. Полагалось, что система диагностики на новом автомобиле должна была работать пять лет или сто тысяч километров пробега. Но на этом история OBD-II ещё не заканчивается.

В 2001 году все автомобили, проданные в Европе, должны были иметь систему EOBD (European Union On-Board Diagnostic), теперь уже — с CAN-шиной (о которой подробно как-нибудь в другой раз). В 2003 году японцы ввели обязательный JOBD (Japan On-Board Diagnostic), а в 2004 год наличие EOBD становится обязательным для всех дизельных автомобилей в Европе.

Это — очень (даже слишком) краткая история OBD-II. Я её специально не стал усложнять, вам же вряд ли интересно читать про рецессивные и доминантные биты спецификации Controller Area Network? Вот и я думаю, что для начала хватит. Давайте лучше посмотрим на разъём OBD-II «живьем».

Что такое диагностический разъем OBD

С 2006 года все автомобили, как легковые, так и грузовые вне зависимости от используемого топлива в обязательном порядке должны быть оснащены системой OBD. Это позволяет обслуживать автомобили и производить их ремонт на территории Евросоюза при условии наличия стандартизированного разъема OBD. При этом доступ к системам должен быть свободным для всех заинтересованных организаций и служб.

Обзор OBD

Как правило, в состав оборудования современных автомобилей входит электронный блок управления (ЭБУ). Это устройство предназначено для сбора и анализа данных о функционировании некоторых его систем. Чтобы предотвратить несанкционированное подключение к ЭБУ, можно выбрать один из трех способов:

установить дополнительный иммобилайзер с разрывом шины передачи данных;

установить любые дополнительные разъемы в разрыв шины передачи данных;

блокирование шины передачи данных OBD с помощью установки дополнительных каналов (должно происходить в режиме охраны сигнализации, которая установлена на ваше авто).

Общие понятия

Общий термин OBD означает самодиагностику автомобиля. Благодаря использованию этой технологии, появляется возможность контролировать различные системы автомобиля с помощью бортового компьютера.

В начале развития этой технологии имелась возможность получения информации о возникновении неисправности, однако, о ее причинах данные не поступали. В современных версиях в системе применяется стандартизированный цифровой интерфейс, благодаря которому имеется возможность получения получение данных о состоянии систем в реальном времени. При этом одновременно получаются коды неисправностей, идентифицирующих их.

Распиновка

Разъем OBD необходим для подключения приборов, с помощью которых контролируется функционирование систем автомобиля и определяют химический состав выхлопных газов. Под распиновкой OBD2 понимают определенные требования, которым подчиняются автопроизводители.

Место расположения диагностического разъема OBD должно располагаться на расстоянии максимум 18 см от рулевой колонки. Стандартизированная система характеризуется универсальностью и работает с использованием цифрового CAN-протокола, позволяющего получать детальную информацию о возникающих неисправностях.

Благодаря протоколам OBD2 становится возможно считывание параметров систем машины. Их число различается у разных автопроизводителей и зависит от ЭБУ.

Как правило, имеется возможность поддержки приблизительно 20 параметров. Для реализации контроля над какой-либо системой достаточно располагать 2-3 параметрами. В некоторых случаях их требуется больше. На количество параметров, контроль за которыми осуществляется одновременно, и форма их выдачи находится в зависимости от устройства, осуществляющего сканирование, и скорости передачи информации.

Устройство диагностического разъема OBD оснащено 16-ю контактами. Используя распиновку, происходит совмещение бортовых систем автомобиля с колодкой диагностики.

При обнаружении несоответствия состава выхлопных газов нормам, появляется надпись CheckEngine. Она говорит о том, что необходимо осуществить проверку двигателя.

Разъем OBD: что это и зачем его нужно блокировать?

Практически каждый автолюбитель слышал про OBD-разъем, через который можно проверить работоспособность систем автомобиля, обновить прошивку блоков управления двигателем, АКПП, расшифровать имеющиеся ошибки и др.

Про OBD вспоминают, как правило, при появлении на приборной панели надписи CheckEngine, свидетельствующей о неисправностях в работе двигателя.

OBD — универсальный аппаратный интерфейс, позволяющий проводить компьютерную диагностику. Диагностический разъем OBD находится в непосредственной близости от руля (на расстоянии не более 18 см), имеет вид розетки трапециевидной формы с 16 контактами, сгруппированных в 2 группы по 8 штук.

Разъем OBD в настоящее время имеется на всех современных автомобилях, оснащенных системой самодиагностики. Это позволяет производить диагностику основных параметров даже без использования специализированного дилерского оборудования.

Для этого достаточно иметь специальный сканер, который опрашивает электронный блок управления автомобилем (ЭБУ) по цифровой шине и получает информацию в режиме реального времени о состоянии систем и датчиков.

Что можно сделать через разъем OBD?

OBD2-разъем получает исчерпывающую информацию по CAN-протоколу от ЭБУ, приблизительно по 20 параметрам работы двигателя. С помощью сканеров и специального оборудования можно:

• прочитать и расшифровать имеющиеся коды ошибок в работе электронной системы автомобиля (состоят из 5 символов – латинской буквы и 4 чисел);
• контролировать параметры работы систем управления автомобилем в режиме реального времени, в том числе — в движении;
• очистить результаты диагностики и сбросить имеющиеся ошибки;
• осуществить контроль выбросов при проведении технического осмотра автомобиля;
• управлять и обновлять отдельные блоки управления автомобилем;
• анализировать статистику (стоп-кадр) показателей системы управления в момент возникновения ошибок.

Кроме того, OBD позволяет скорректировать показания спидометра автомобиля, обнаружить заблокированную электрическую цепь, установленной в автомобиле сигнализацией, или прописать дополнительный ключ.

Эти действия в случае несанкционированного доступа деактивируют штатный иммобилайзер программно, и, соответственно, отключают защиту автомобиля.

Данными возможностями зачастую пользуются преступники, чтобы завладеть автомобилем. Зачастую в эту схему вовлекаются недобросовестные работники сервисных центров.

Как защитить?

OBD-разъем должен быть доступен. Однако, для предотвращения несанкционированного доступа следует озаботиться о защите или блокировке данного разъема.

Существует три варианта защиты разъема OBD и ограничения доступа к ЭБУ.

Рассмотрим подробнее каждый из них.

1. Перенос разъема в труднодоступное место, либо защита его специальным кожухом.

Как правило, данные действия не влекут за собой ограничения в управлении автомобилем. Но в этом случае могут возникнуть вопросы у дилера (особенно при переносе разъема), о несанкционированном вмешательстве в штатную электрическую систему автомобиля и о сохранении гарантийных обязательств. Кроме того, в зависимости от расположения блока не всегда возможно установить защитный кожух.

2. Произвести перепиновку контактов, т.е. поменять их местами, либо замена OBD-разъема другим, нестандартной формы.

В этом случае клиенту передается специальный переходник для подключения типового оборудования (сканеров). Минусы данного решения аналогичны предыдущему – вероятное снятие автомобиля с гарантии. Кроме того, каждый сервис, осуществляющий диагностику, будет в курсе произведенной перепиновки или замены. А значит, велика вероятность, что злоумышленники будут подготовлены к данному факту, и защита не сработает.

3. Блокировка разъема посредством разрыва цифровой шины, связывающей разъем с ЭБУ.

Блокировка осуществляет с помощью стандартного реле дополнительных каналов охранных систем и сигнализаций. Мы считаем этот способ самым оптимальным вариантом защиты OBD-разъема от несанкционированного доступа. В этом случае диагностический разъем доступен любому подключению, пока сигнализация или иммобилайзер не находится в режиме охраны. Место подключения находится в недоступном месте, и выявить ее крайне сложно. В результате сервисмены или угонщики даже не узнают о произведенной блокировке.

Выводы

OBD-разъем, несомненно, удобная и необходимая функция вашего автомобиля. При правильной организации защиты вероятность угона значительно уменьшается. Необходимо применять комплексную защиту и не надеяться только на штатный иммобилайзер, также, как и на отдельно сигнализацию или блокировку диагностического разъема.

Сами по себе все эти устройства и действия имеют определенные недочеты и «дыры» в защите, которыми успешно пользуются злоумышленники. Способы отключения и обхода охранных устройств отработаны ими до автоматизма.

И только нестандартные решения, требующие дополнительного времени на преодоление каждого рубежа охраны, обеспечивают максимальную защиту вашего автомобиля.

А организовать ее вам помогут специалисты Автостудио. Достаточно позвонить нам и получить подробную бесплатную консультацию.

Что такое OBD-сканер и как автовладелец может использовать его самостоятельно

OBD-сканер – это диагностический инструмент для автомобилей, который можно использовать для доступа к отчетам об ошибках, что хранятся в памяти компьютера вашего автомобиля.

Современные автомобили всегда сканируют свои бортовые компоненты, выполняя функции самодиагностики. Если результаты, отправленные обратно на компьютер автомобиля, не соответствуют стандартным рабочим параметрам, они сохраняются в бортовой системе памяти.

Эта информация имеет форму кодов ошибок, хотя этот термин несколько вводит в заблуждение. Не каждый код является технически настоящей проблемой, некоторые из них указывают на возможность возникновения серьезной ситуации.

Бортовые компьютеры появились в 1969 году, но системы диагностики транспортных средств стали стандартными лишь примерно в 1988 году, а затем стали необходимы в 1991 году.

Разница между считывателем OBD-I и OBD-II

Такие сканеры легко подключать и считывать ошибки с помощью различных мобильных приложений, программного обеспечения и средств диагностики автомобиля. Их можно использовать в большинстве современных автомобилей, от спортивных до CUV. В настоящее время существует две разные модели считывателей бортовой диагностики. Это связано с тем, что в автомобилях, изготовленных между 1991 и 1996 годами, используется один тип компьютера, а в автомобилях, выпущенных после 1996 года, – другой. Таким образом, каждому из них требуется собственный считыватель автомобильного компьютера. К сожалению, две системы несовместимы друг с другом. Надеемся, что в будущем появится стандартизированный считыватель кодов транспортных средств.

Расположение порта OBD-I/II

Поскольку существуют различные типы систем диагностики автомобиля, поиск порта OBD в вашем автомобиле будет зависеть от того, насколько новый ваш автомобиль. Порт OBD-II для новых автомобилей обычно находится под рулем. Хотя иногда это касается порта OBD-I, он также может быть расположен в багажнике или возле ручного тормоза.

Поскольку эти точки доступа обычно находятся в открытом доступе, а прямой доступ к компьютеру вашего автомобиля может представлять угрозу безопасности, возможно, будет хорошей идеей приобрести замок порта OBD-II.

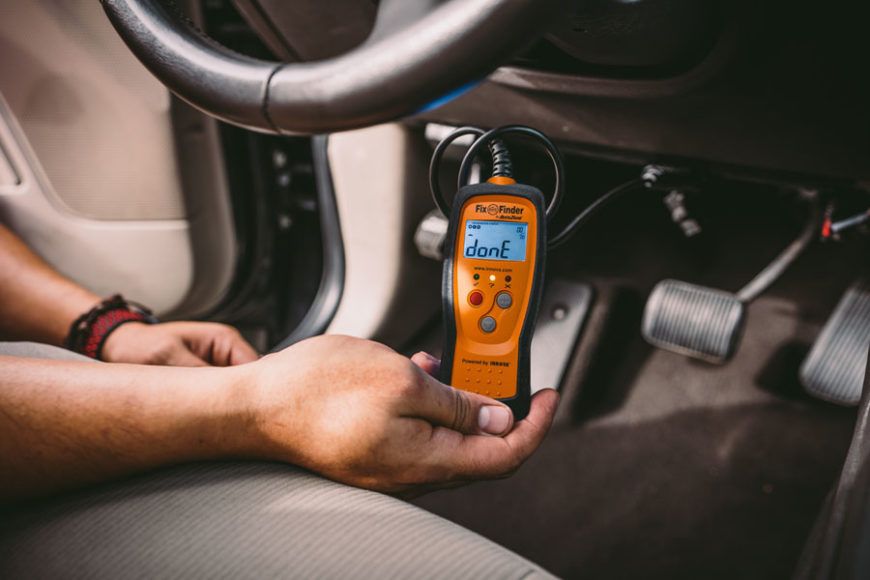

Руководство по использованию OBD Reader

Независимо от того, используете ли вы старый считыватель OBD или более новый сканер OBD-II, шаги почти одинаковые. Просто выполните следующие действия:

1. Сначала убедитесь, что ваш автомобиль выключен.
2. Теперь найдите порт разъема OBD – обычно он находится под рулем, но вы можете проконсультироваться с руководством пользователя, чтобы убедиться. Подключите считыватель автомобильных кодов OBD к интерфейсу. Не забывайте соблюдать осторожность, выравнивая контакты OBD-II с разъемом, поскольку контакты очень тонкие.
3. Заведите автомобиль. При использовании проводного считывателя OBD-II он будет загружаться вместе с автомобилем. Если используется сканер, требующий ручной активации, сделайте это при включении зажигания.
4. Теперь введите информацию о своем автомобиле. Обычно это должно включать VIN-код, тип двигателя, модель автомобиля и т.д. Устройство подскажет вам детали.
5. Начните сканирование, нажав соответствующую кнопку, и оставьте автомобиль на холостом ходу, пока он работает.
6. Вы можете следить за прогрессом, но после завершения сканирования должно появиться уведомление. Если вы используете считыватель OBD, подключенный к мобильному приложению, можно сделать отчет через ваш телефон.
7. Получив результаты, вы можете сравнить их с кодами автомобиля, чтобы увидеть, есть ли у вас серьезные проблемы. Опять же, если вы используете мобильное приложение, оно может автоматически показывать соответствующую информацию.

Примечание. Чтобы постоянно обновляться, оставьте устройство подключенным во время движения. Разряд батареи минимален, а некоторые сканеры имеют автоматический спящий режим.

Однако обязательно прочтите руководство, которое поставляется вместе со считывателем OBD, или свяжитесь со службой поддержки клиентов компании, если вы волнуетесь, что он может вызвать проблемы, если оставить его подключенным.

Понимание диагностических кодов неисправностей

Существует достаточно много разных диагностических кодов неисправностей, каждый из которых делится на отдельные категории. Некоторые из более модных считывателей кода OBD-II могут дать краткое описание проблемы. Кроме того, если вы используете приложение для мобильных устройств со сканером OBD-II, коды могут быть связаны непосредственно с их полным объяснением. В общем коды начинаются с:

• B для кодов корпуса
• C для кодов шасси
• U для сетевых кодов
• P для кодов трансмиссии

Не каждый код требует исправления. Только потому, что загорается индикатор проверки двигателя, это не значит, что вам нужно идти и покупать новый. Это может быть просто аномалия с вашими выбросами, что может означать потребность замены фильтра. Вряд ли это актуальная проблема. Однако существуют определенные нормы, требующие немедленного ремонта. Простая способность определить причину очень успокаивает. Вот почему иногда следует проводить диагностику автомобиля, особенно если загорается любая из контрольных ламп на панели приборов.

Часто задаваемые вопросы об использовании диагностического инструмента для автомобилей

Что такое сканер OBD-II?

Современные автомобили имеют бортовую диагностику (OBD). Произведенные после 1996 года более сложные. Сканер OBD-II позволяет взаимодействовать с этой системой и проверять исправность компонентов вашего автомобиля.

Как узнать, нужен ли мне считыватель OBD-I или OBD-II?

Хотя это не правило, автомобили, выпущенные после 1996 года, используют OBD-II. Чтобы быть уверенным, вам следует проверить руководство пользователя или связаться с производителем, например с местным дилерским центром Volkswagen. Это касается всех видов автомобилей, независимо от того, это ваш подержанный Ford Focus, или подержанная Toyota Corolla.

Могу ли я оставить считыватель OBD подключенным, пока еду на машине?

Обычно безопасно оставлять сканер OBD постоянно подключенным к автомобилю. Для работы он потребляет определенное количество энергии от автомобильного аккумулятора, но недостаточное для того, чтобы вызвать проблемы.

Почему я не могу очистить код ошибки?

Большинство кодов ошибок можно очистить с помощью OBD-сканера или отключив автомобильный аккумулятор на 15 минут и принудительно перезагрузив систему. Однако существуют определенные коды, известные как постоянные диагностические коды неисправностей (PDTC), которые остаются даже после выполнения этих действий. Их можно устранить только фактически устранив причину проблемы.
