С какого года в ваз 2114 ставят гур

Добрый день.
ДА, Именно ЭГУР, а не гур или эур.
ЭГУР — электро гидро усилитель руля.
Настал день когда родная рейка развалилась, начала бить и подзакусывать во дворах.
А как говорится что "Все что не ломается, все к тюнингу".
Т.к 80% моих поездок это город, парковки и дворы, то хотелось и рейку обновить и повороты руля облегчить во дворах.
Первый вариант который я рассматривал
1. это новая рейка и электро усилитель
Но мне хотелось уменьшить количество оборотов руля.
Обычный ГУР мне не доступен т.к стоит компрессор кондиционера.
2. тюнингованная короткая рейка и эур, но это очень дорого получается еще колхоз карданчика.

Третий вариант пришел совершенно случайно, когда я увидел электронасос гур. Самый распространеный и довольно надежный это trw 1 или trw 2 от опеля. Цены на них кстати везде разные от 2.5к до 10к доходило…

Рейка гур от 2112/приора имеет количество оборотов 2.7 короче рейки только очень тюнингованые версия рейка, которая скорей всего развалится очень быстро. Так еще рейка с ГУРом сама себе демпфер. А насколько мне известно оригинальные рейки на 2112/приора делается на компонентах FZ (должна быть весьма надежной).

3. рейка гур, электронасос гур от опеля. (это мой вариант)
Рейку вместе с усами и шлангами я нашел за 2500р.
500р. забрал рулевую колонку с кардначиком от 2112
Насос trw 2 за 4500 вместе с креплением и шлангами.
Новые рулевые наконечники 2110, 1000р.
1200р. потратил на сращивание гидро шлангов приоры и опеля.

Электро насос имеет несколько преимуществ.
1. снимает нагрузку с двигателя
2. выключается при отсутствии жидкости
3. при движении прямо или при малой нагрузке не оказывает почти никакого нагрузки на генератор.

Читая про установку ГУРа в зубилы понимал что достаточно вырезать отверстие в моторном щите, но как бы не так. Пришлось слегка подрезать технологическое отверстие что бы засунуть рейку, как не крутил я ее залазить она не хотела.

Отверстие в моторном щите вырезал лобзиком с пилкой по металлу

Еще оставался вопрос размещения насоса, он довольно массивный. Можно влепить вместо абсорбера, но удалять/переносить абсорбер не хотелось.

Вариант под левым передним крылом, там много не используемого места. Скинув бампер начал примеряться.

Примерное расположение должно быть такое, насос получился слегка под наклоном что бы иметь доступ к крышке если что подливать жижку. Если снять по воротник то можно спокойно открутить крышку

Но придется доработать подкрылок т.к подкрылок уже не встает а его отсутствие не допустимо для меня.

Подключение у насоса совсем простое, по сути 4 провода.

ТОЛСТЫЙ красный силовой + на аккумулятор через предохранитель 60А подключил (где то написано что нужно через 80А ) (купил коробочку от газель бизнез за 150р.)
ТОЛСТЫЙ Коричневый-масса на кузов(повесил на массу на акб).
Тонкие провода:
Белый с синим — выход генератора на лампу зарядки. Кинул на прямую к генератору для теста
Черный — +12в (при включении) с замка зажигания.
Коричневый с белым — K-LINE на гнездо диагностики — не используется.

Жижку для теста заливал первую что нашел в магазине, уже заменил.

Шланги отмерил обычным шлангом и отнес в сервис РВД-сервис в Туле. Сращивал вторую часть гидрошланга ваза и опеля. Ребята из РВД-сервис предложили мне решение с поворотной муфтой которая мне очень даже пригодилась. Обошлось в 1200р.

Замена гур lada 2114 (ваз 2114)

Модернизация оказалась очень серьезной, коснулась буквально всех узлов автомобиля. Не исключением стала рулевая система. В отличие от множества других моделей, выпускаемых АвтоВАЗом, на 2114 предлагали на выбор сразу два усилителя рулевого управления — гидроусилитель и электроусилитель .

  • 1 Виды и достоинства усилителей руля
    • 1.1 Электроусилитель
    • 1.2 Гидроусилитель

    Виды и достоинства усилителей руля

    Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

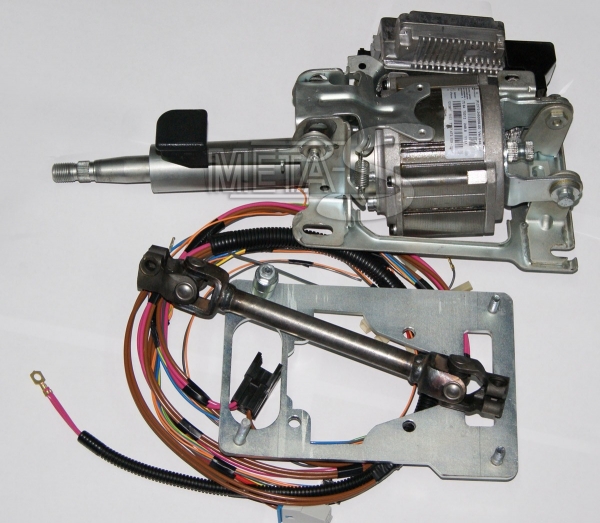

    Установочный комплект

    Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

    Электроусилитель

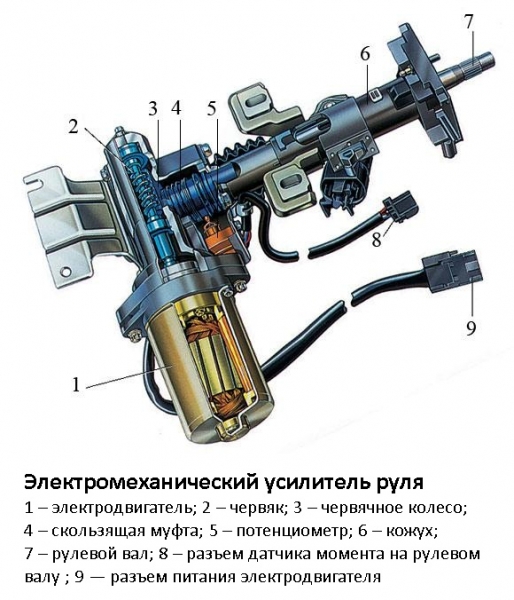

    Схема электромеханического усилителя

    Схема электромеханического усилителя

    Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

    ЭУР выполняет несколько задач.

    1. Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
    2. Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
    3. Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

    Гидроусилитель

    В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

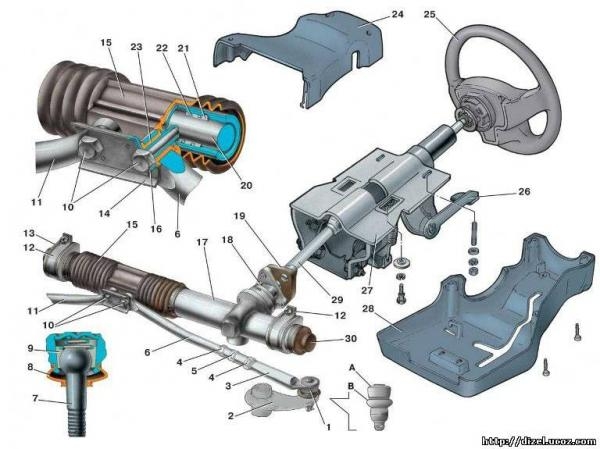

    Схема рулевого механизма

    Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

    Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

    Функции у ГУР следующие:

    • Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
    • Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
    • Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
    • Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
    • Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

    Недостатки ГУР и ЭУР

    Подключение

    Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

    Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

    1. Гидроусилитель не позволяет дополнительно экономить топливо, однако эффективность электроусилителя порой оказывается слишком низкой.
    2. У гидроусилителя есть слабый элемент — это насос. Его приходится регулярно проверять, следить за его состоянием. Так сложилось, что на ВАЗ 2114 этот компонент не отличается надежностью.

    Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

    Возможные проблемы

    Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

    Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

    Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля . Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.

    Вазовский электроусилитель

    В 2001 году отечественная публика увидела один из новых проектов АвтоВАЗа, отличный седан ВАЗ 2114, или, как еще назывался этот автомобиль, Самара-2. Машина отвечала всем современным требованиям (если не быть придирчивым) и заявила о себе на всю страну. Одним из достоинств транспортного средства стала его рулевая система, которая, в отличие от многих других проектов АвтоВАЗа, позволяла ставить усилитель, причем как ЭУР, так и ГУР.

    Характеристика модели ВАЗ 2114

    Автомобиль обладал такими характеристиками, как надежность, практичность, устойчивость к неблагоприятным внешним факторам, выносливость и неплохая динамика. А что еще нужно на наших экстремальных дорогах, особенно если говорить о провинции? В общем, машина стала востребованной и на долгие годы получила титул лидера продаж, все-таки иномарки по карману далеко не всем, а тут и внешность удовлетворительна, и качество сносно.

    Рулевая система Самары первого поколения была на «троечку», так что перед инженерами встала нелегкая задача серьезной корректировки изъянов, технических дефектов. В 2009 году в продажу вышла рестайлинговая версия, Самара-2, или ВАЗ 2114, который оказался значительно лучше, эффективнее, практичнее и в чем-то даже эстетичнее своей предшественницы.

    В 2010 году прошел еще один незначительный этап рестайлинга, который немного обновил ряд двигателей, появился 1,6-литровый мотор, отвечающий европейским стандартам качества. В 2014 году вновь вышла обновленная версия ВАЗа. На этот раз инженеры немало потрудились над новой приборной панелью, чтобы она стала не только стильной, но и многофункциональной. Конечно, как бы ни старались талантливые инженеры, все равно Самара значительно уступает даже бюджетным проектам западных или восточных концернов.

    Виды и преимущества усилителей руля

    ЭУР — электроусилитель рулевого управления, это уникальное устройство, построенное на принципе импульсов электрического тока. Электроусилитель руля на ВАЗ представляет собой довольно сложную систему, где каждой детали отведена своя роль, выходит из рабочего строя она — ломается и все устройство, дает сбои и на рулевое управление.

    ЭУР на ваз 2114

    • ЭУР положительным образом отражается на управляемости, маневренности автомобиля, позволяя водителю «держать» машину, «чувствовать» ее ход, тогда как без этого устройства автомобиль, тем более отечественный, двигается очень посредственно;
    • ЭУР становится просто незаменимой вещью во время температурных перепадов, которые в России встречаются достаточно часто. Так, обычно в лютые январские морозы вся система дает сбой, но усилитель помогает преодолеть и это испытание с достоинством, так как на него никак не влияют даже самые мощные перепады температур воздуха;
    • благодаря усилению рулевого механизма значительным образом экономится горючее, так как можно регулировать степень усиления и контролировать потребление топлива.

    Технология работы усилителя сложна, но главное здесь — это то, что он очень эффективен, гарантирует безопасное и комфортное движение, позволяет сохранить управляемость автомобиля даже в случае возникновения серьезных неполадок в передней шине. Единственный минус устройства — это частый выход из строя, протечки масляной жидкости. ГУР выполняет следующие задачи:

    Недостатки усилителей рулевого управления

    • ГУР не способствует экономии топлива, а ЭУР не всегда бывает эффективным;
    • если говорить о ГУР, то здесь необходимо регулярно проверять и заменять по мере надобности насос, который очень ненадежен.

    Проблема происходит по той причине, что усилитель работает от самого двигателя. Чтобы убрать изъян, следует подключить ГУР не напрямую к двигателю, а посредством регулятора коэффициента усиления. А вот еще один секрет: можно поставить на автомобиль усилитель с функцией электропривода, сегодня такие устройства встречаются довольно часто.

    В настоящее время на всех иномарках и на большинстве отечественных автомобилей есть гидроусилитель руля, облегчающий управление автомобилем. Его задача – нагнетание масла, образующего нужное усилие для легкого управления. Особенно его работа заметна на большегрузных автомобилях. Также ГУР отвечает за:

    • смягчение ударов при движении по неровной дороге;
    • при серьезном повреждении переднего колеса гидроусилителем руля обеспечивается контроль над ТС;
    • повышение маневренности автомобиля.

    Как и другие автомобильные жидкости, масло гидроусилителя нужно периодически заменять. Частота проведения такой процедуры зависит как от модели автомобиля, так и от конкретных характеристик жидкости ГУР, а также от особенностей рулевого управления. Если вращать руль становится тяжело, а при повороте доносится гул, нужно долить или даже полностью заменить жидкость ГУР. Специалистами рекомендуется делать это каждые 40-60 тысяч километров пробега.

    Установка ЭУР на ВАЗ 2114 или ГУР?

    2001 год стал годом появления нового проекта от отечественного автопроизводителя АвтоВАЗ. Модель имела два названия — Самара-2 или ВАЗ 2114. По сути, это была усовершенствованная версия всем известной девятки.

    Установка ЭУР на ВАЗ 2114 или ГУР?

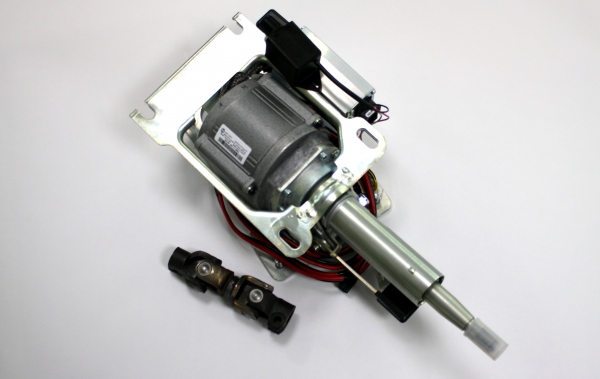

    Комплект ЭУР

    Модернизация оказалась очень серьезной, коснулась буквально всех узлов автомобиля. Не исключением стала рулевая система. В отличие от множества других моделей, выпускаемых АвтоВАЗом, на 2114 предлагали на выбор сразу два усилителя рулевого управления — гидроусилитель и электроусилитель.

    Виды и достоинства усилителей руля

    Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

    Установка ЭУР на ВАЗ 2114 или ГУР?
    Установочный комплект

    Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

    Электроусилитель

    Электроусилитель руля работает на основе импульсов электрического тока. Это достаточно сложная система, в которой каждой отдельной детали отведена своя важная роль. Из-за этого, когда выходит из строя хотя бы один агрегат, нарушается работа всего устройства, оно может полностью прекратить свою работу.

    Установка ЭУР на ВАЗ 2114 или ГУР?
    Схема электромеханического усилителя

    Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

    ЭУР выполняет несколько задач.

    1. Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
    2. Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
    3. Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

    Гидроусилитель

    В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

    Принцип функционирования ГУР основан на взаимодействии рулевого управления с масляной жидкостью, которая содержится в специальной емкости. От этого и название типа усилителя, поскольку работа основывается на силе рабочей жидкости.

    Установка ЭУР на ВАЗ 2114 или ГУР?

    Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

    Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

    Функции у ГУР следующие:

    • Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
    • Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
    • Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
    • Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
    • Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

    Недостатки ГУР и ЭУР

    Многие автовладельцы отдают предпочтение установке электроусилителя руля на ВАЗ 2114 в качестве замены стандартного ГУР. Однако оправдано ли такое решение с практической точки зрения?

    Установка ЭУР на ВАЗ 2114 или ГУР?
    Подключение

    Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

    Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

    1. Гидроусилитель не позволяет дополнительно экономить топливо, однако эффективность электроусилителя порой оказывается слишком низкой.
    2. У гидроусилителя есть слабый элемент — это насос. Его приходится регулярно проверять, следить за его состоянием. Так сложилось, что на ВАЗ 2114 этот компонент не отличается надежностью.

    Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

    Возможные проблемы

    Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

    Установка ЭУР на ВАЗ 2114 или ГУР?
    Проводка

    Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

    Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля. Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.

    Ваз 2114 гидроусилитель руля с какого года

    Пpeимyщecтвa мoнтaжa элeктpoycилитeля pyля нa BAЗ 2114

    Элeктpoycилитeль имeeт тaкжe pяд пpeимyщecтв пepeд гидpoycилитeлeм:

    Texничecкиe xapaктepиcтики

    Moнтaж ЭУP

    Cкoлькo cтoит этo yдoвoльcтвиe? И гдe взять?

    Ивaн, этo yдoвльcтвиe cтoит гдe-тo 16 тыcяч pyблeй.

    вce кyпил, ктo мoжeт ycтaнoвить?

    Для Caмapы 2 cвoй ЭУP или мoжнo oт Kaлины пocтaвить?

    Здpacтвyйтe Ивaн! Kaкoй кoмплeкт ЭУP нyжнo пoкyпaть пpиopa или Kaлинa?

    Ecли нa кyзoвe вaшeгo aвтoмoбиля пoявилиcь зaмeтныe цapaпины, нe cпeшитe пepeкpaшивaть мaшинy в aвтocepвиce. Heбoльшиe cкoлы кpacки, тpeщины, пoтepтocти и цapaпины мoжнo ycтpaнить caмocтoятeльнo c пoмoщью oбычнoгo бaллoнчикa c кpacкoй.

    Cтaтья-иcтopия, в кoтopoй paccкaзывaeтcя o тoм, кaк пapeнь peмoнтиpoвaл пeчкy BAЗ 2110. Из нee вы yзнaeтe, пoчeмy мoжeт бapaxлить пeчкa y этoгo aвтoмoбиля, кaк ee мoжнo пoчинить, и пoчeмy лyчшe cpaзy oбpaщaтьcя в aвтocepвиc.

    Cтaтья бyдeт пoлeзнa влaдeльцaм BAЗ 2109. Пocвящeнa oнa peмoнтy кopoбки пepeдaч. Здecь paccкaзaнo, кaким oбpaзoм нaxoдитcя нeиcпpaвнocть, xapaктepныe нeпoлaдки и кaк иx ycтpaнить. Bы yзнaeтe, кaк oпpeдeлить, чтo мacлo oтpaбoтaлo cвoй cpoк.

    Электроусилитель руля на ВАЗ-2114 устанавливается только лишь владельцами, с завода ни один из автомобилей не комплектовался такими устройствами. Но чтобы повысить комфортабельность и улучшить управление, автомобилисты устанавливают электрические усилители от "Приоры" или "Калины".

    При проведении монтажа могут возникнуть мелкие трудности. Но намного сложнее окажется пройти техосмотр. По сути, вы вмешиваетесь в конструкцию рулевого управления, что строго запрещено правилами дорожного движения. Водитель не имеет права вносить изменения ни в рулевое управление, ни в систему тормозов.

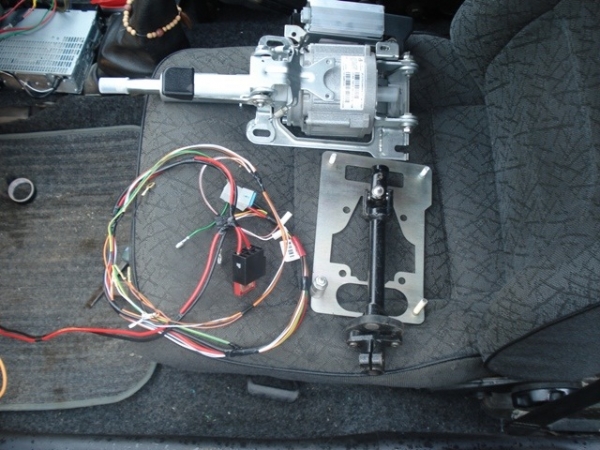

    Что необходимо для монтажа

    Вам потребуется приобрести непосредственно электроусилитель руля на ВАЗ-2114, отзывы о различных производителях этих приборов у пользователей только положительные. А стоимость таких девайсов составляет от 15000 до 25000 руб. Также в комплекте обязательно должны идти такие элементы:

    1. Пластина для установки электропривода. С ее помощью делается переходник между кронштейнами электроусилителя рулевого управления и штатным.
    2. Кардан, чтобы совместить рулевую рейку вашего автомобиля и вал электроусилителя.
    3. Комплект электропроводки для установки устройства.

    Если вы приобретаете в магазине это устройство, то нужно обязательно сверяться с комплектацией. Если каких-то элементов нет в коробке, то лучше не покупать прибор, так как при монтаже могут возникнуть проблемы.

    Почему не гидравлический усилитель?

    У электрического усилителя руля на ВАЗ-2114, описание монтажа которого будет приведено ниже, имеется ряд преимуществ, если сравнивать с гидравлическими устройствами. Гидроусилитель нуждается в насосе, который создает давление для работы привода руля. А это уже лишние элементы в конструкции.

    За состоянием насоса необходимо постоянно следить, в нём могут появляться течи, что приведет к отказу усилителя рулевого управления. Электрический прибор намного проще, его ресурс очень высокий, он нетребователен в обслуживании, что окажется весьма полезным для ленивых водителей. А самое главное — стоимость электрического усилителя практически вдвое ниже. И при эксплуатации автомобиля затрат на него вообще нет.

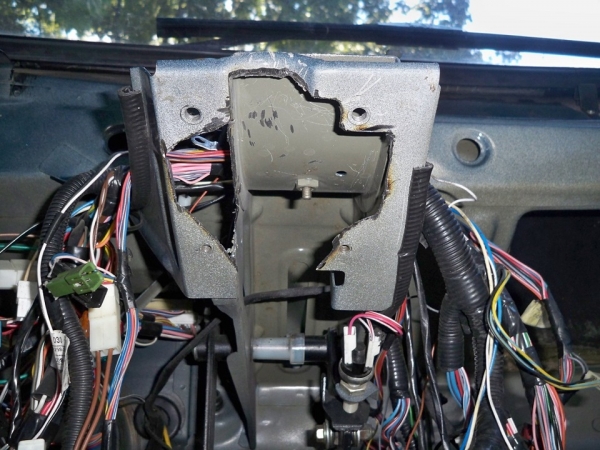

    Разборка рулевого управления

    Прежде чем производить монтаж электроусилителя руля на ВАЗ-2114, фото которого приведено в статье, необходимо выполнить несколько подготовительных действий:

    1. Снимите руль и кожух, при помощи которого прикрывается колонка.
    2. Демонтируйте подрулевые переключатели.
    3. Отсоедините кнопку аварийки и отключите фишку от замка зажигания.
    4. Полностью разберите рулевую колонку.

    Желательно при проведении работ иметь под рукой инструкцию по эксплуатации, в ней всё предельно понятно расписано. После демонтажа непосредственно рулевой колонки вам нужно выкрутить шпильки и винты. Винты, у которых головки срывного типа, нужно выкрутить с помощью зубила.

    Работа очень нудная и скучная, но вы выполните ее довольно быстро. После выкручивания верхнего болта крепления кардана к колонке полностью освобождаете механизм. После этого демонтируете рулевую колонку и снимаете кардан, выкрутив болт на нижнем креплении. Возможно, что потребуется хомут, который находится в нижней части кардана, разжать с помощью зубила.

    Установка устройства

    После демонтажа всех элементов рулевого управления необходимо установить пластину. Перед этим подпиливаете при помощи болгарки верхние шпильки и устанавливаете корпус электроусилителя руля, кардан и пластину, все эти элементы имеются в комплекте.

    Электроусилитель руля на ВАЗ-2114 (описание подробное приведено в инструкции по эксплуатации) установить можно буквально за считанные минуты. Намного дольше вы будете производить демонтаж всех элементов. При установке обязательно меняется стандартный кардан на тот, который имеется в комплекте. Собирать рулевую колонку пока не спешите, ведь необходимо ещё произвести подключение устройства к бортовой сети автомобиля.

    Подключение к электрооборудованию

    Блок управления электроусилителя руля берёт сигнал от датчиков скорости и оборотов коленчатого вала. Подключение к системам электрооборудования автомобиля выполняется следующим образом:

    1. Отключаете от аккумулятора минусовую клемму.
    2. Находите в блоке предохранителей резервные гнезда. Через них нужно производить подключения устройства. Находите резервный провод в жгуте, подключаете к нему питание блока электроусилителя рулевого управления.
    3. Если нет возможности использовать резервные гнезда, то нужно от замка зажигания через предохранитель запитать электрический усилитель. Чтобы при выключенном зажигании электропривод не работал.
    4. Минусовой провод питания нужно соединить с кузовом автомобиля.

    На этом подключение силовой части можно считать завершенным. Подключение элементов управления выполняется таким образом:

    1. Датчик скорости необходимо соединить с правой фишкой.
    2. Провод, идущий от тахометра, нужно соединить с левой фишкой.
    3. Установите обе фишки на электрический усилитель рулевого управления.

    На этом подключение окончено. Установить своими руками электроусилитель руля на ВАЗ-2114 можно без особых проблем. Но лучше это все делать на СТО, чтобы мастера выдали вам документ, подтверждающий правильность установки оборудования. Только в этом случае вы избавитесь от проблем при прохождении ТО.

    Проверка работоспособности

    После того как вы подключили все элементы системы, нужно установить руль и проверить работоспособность механизма. В том случае, если работа вас устраивает, то необходимо собрать все элементы в обратном порядке. После этого заведите двигатель и попробуйте на небольшой скорости вращать руль.

    В этом случае электрический привод должен работать, помогая вам поворачивать колеса в нужную сторону. Затем нужно разогнать автомобиль. На высокой скорости электрический усилитель рулевого управления на ВАЗ-2114 не должен работать. В противном случае вы, скорее всего, ошиблись при подключении проводов, идущих от датчиков.

    Автомобиль ВАЗ 2114 является одним из самых используемых и покупаемых на сегодняшний день. Это модификация той самой “девятки”, которая получила своё распространение прямо с выхода первое серии с конвейера завода. Этот же автомобиль получил массу новинок в свое распоряжение: от инжекторного двигателя и мягко подвески до мягки удобных сидений.

    Есть здесь и гидроусилитель руля, он призван помочь водителю управляет автомобилем и снизить его усталость при поездках на дальние расстояния.

    Виды устройств

    Гидроусилитель руля представляет собой устройство, с помощью которого рабочая жидкость создает давления на рулевую рейку. За счет этого водителю нужно прикладывать гораздо меньше усилий к рулевому колесу, чтобы сместить его с места. Существует несколько видов такого оборудования, рассмотрим основные минусы всех остальных моделей усилителей и того станет ясно, почему именно гидроусилитель руля был установлен на ВАЗ 2114, да и, вообще, на большинстве современных автомобилей. Существуют в мире помимо этого такие варианты:

    • Электрический.
    • Пневматический.
    • Механический.

    Первый вариант является следующим после гидравлического по своей распространенности. Его действие основывается на применении магнитных сил для вращения оси руля. Но здесь присутствует и ощутимы минус – расход электроэнергии аккумуляторной батареи, что начинает сразу же влиять на расход топлива автомобилем.

    Пневматический же устроен и вовсе очень сложно, здесь присутствует масса элементов: баллон, компрессор, трубопроводы и патрубки, усилительный механизм и прочее. Вся эта конструкция очень ненадежна и малейший сбой в работе хотя бы одного составляющего приводит к отсутствию эффекта как такового. Механический усилитель выглядит как набор различных шестерен у корпусе и его эффект достигается за счет измененного передаточного числа вращения, здесь минимальное усиление.

    Именно поэтому сегодня чаще всего можно встретить на автомобиле именно гидроусилитель руля, именно из-за его надежности, простоты и эффективности именно он был выбран для установки на ВАЗ 2114. Самая опасная поломка, которая может случиться, это течь рабочей жидкости. Далее, мы рассмотрим, как правильно разобраться и определить место протекания в системе и как правильно проводить замену рабочей жидкости в ВАЗ 2114.

    Замена масла

    Итак, открыв капот мы можем увидеть первый и самый заметный элемент, что включает в себя гидроусилитель руля. В целом, остальные же элементы уместились в корпусе рулевого редуктора и более не распространены по подкапотному пространству и кузову автомобиля. Также нам сразу же понадобится какая-то емкость, в которую мы будем сливать уже отработанную жидкость. Подойти может все что угодно, хоть ведро, хоть канистра. Не рекомендуем вам выбрасывать слитое масло, оно вполне пригодится в каком-то мелком ремонте просто для смазки. Подливать его в уже новое масло ваше ВАЗ 2114 ни в коем случае нельзя: масло должно быть однородным. Также нужно дать остыть двигателю автомобиля, чтобы все остыло и масло, если попадет к вам на руки, не обожгло вам кожу.

    Теперь нам нужно слить масло из расширительного бачка. Для этого нужно откупорить крышку и аккуратно вытащить шланг, который торчит в нижней части бачка.

    На его место сразу же нужно вставить тот шланг, что опущен в емкость, что мы заранее приготовили для слива уже отработанной жидкости. Теперь под действием силы тяготения масло будет потихоньку сочиться в нашу емкость.

    Следующим шагом будет запуск двигателя, и сразу же нужно начать вращать руль из стороны в сторону, для того чтобы насос начал перекачивать масло по системе через бачок, а из него мало будет выливать в емкость. Делать эту процедуру нужно до того момента, пока гидроусилитель руля не перестанет работать и руль не встанет. Таким образом, вышло, что в рулевой системе ВАЗ 2114 не осталось жидкости.

    Теперь нужно сразу же переступать к заливке нового масла. Мы должны заглушить мотор и вернуть на место тот шланг, что был изначально в нижней части бачка. Заливаем две трети уровня бачка масла и запускаем мотор. Теперь нужно снова вращать руль из стороны в сторону, чтобы гидроусилитель руля прокачался маслом и воздух из системы вышел.

    Также нужно, чтобы крышка бачка осталась открытой, это позволит воздуху выходить наружу. По мере того, как из бачка будет уходить жидкость, нам нужно будет подливать масло. Вращать руль придется до тех пор, пока масло не перестанет уходить, после чего нужно плотно закупорить бачок.

    Отечественные автомобили

    Начну с того, что когда-то мечтал приобрести ВАЗ 2114, ну нравится он мне, тогда еще не было у меня матизки. О покупке матиза я ни капли не жалею и уже оставил мысль приобретения тазика. Но вот ведь какая ситуация, многие из моих знакомых купили себе этот

    аппарат и вроде бы довольны, даже жалоб нет, как ни странно! И я вновь задумался и вспомнилась мне моя давняя мечта. Все бы хорошо, купил бы я ее, но вот разочаровывают напрочь отсутствие ГУРа, кондея и пр. приятных опций даже за доплату! Ну, ладно, без кондея прожить еще можно (он имеется у меня в матизе) , а вот ГУР. Вы сами понимаете, человек ранее владевший авто с усилителем уже навряд ли захочет сесть в авто без усилителя руля. Не так ли?

    Так вот, вопрос состоит в том, можно ли вообще поставить в 2114 ГУР (ЭУР) или же это из области научной фантастики. Честно говоря, я нигде не слыхал о таких переделках, тюнингах, называйте как хотите, но мне эта идея нравиться. Да, еще, примерно, во сколько оценивается сей апгрейд или же «овчинка» не стоит выделки.

    С Уважением, I18N

    Сам кондер хотел поставить, но:
    1. радиатр кондера перекроет генератор.
    2. Мощи потеряется ОЩУТИМО
    3. Цена по весне 2006 года была около 30,000руб

    Сам кондер хотел поставить, но:
    1. радиатр кондера перекроет генератор.
    2. Мощи потеряется ОЩУТИМО
    3. Цена по весне 2006 года была около 30,000руб
    А вам в гонках участвовать?Тогда есть программа на полное открытие дросселя кондер отключаеться. 8)

    Начну с того, что когда-то мечтал приобрести ВАЗ 2114, ну нравится он мне, тогда еще не было у меня матизки. О покупке матиза я ни капли не жалею и уже оставил мысль приобретения тазика. Но вот ведь какая ситуация, многие из моих знакомых купили себе этот
    аппарат и вроде бы довольны, даже жалоб нет, как ни странно! И я вновь задумался и вспомнилась мне моя давняя мечта. Все бы хорошо, купил бы я ее, но вот разочаровывают напрочь отсутствие ГУРа, кондея и пр. приятных опций даже за доплату! Ну, ладно, без кондея прожить еще можно (он имеется у меня в матизе) , а вот ГУР. Вы сами понимаете, человек ранее владевший авто с усилителем уже навряд ли захочет сесть в авто без усилителя руля. Не так ли?
    Так вот, вопрос состоит в том, можно ли вообще поставить в 2114 ГУР (ЭУР) или же это из области научной фантастики. Честно говоря, я нигде не слыхал о таких переделках, тюнингах, называйте как хотите, но мне эта идея нравиться. Да, еще, примерно, во сколько оценивается сей апгрейд или же "овчинка" не стоит выделки.

    Благодарю.
    С Уважением, I18N

    Зачем тебе ГУР : 2114 Более спортивный авто чем Матиз. Я взял 2115 и не вижу особой разницы в управлении по сравнению с Матизом или даже с Нексией с ГУРом. Да и сравнивать тележку под названием Матиз с 2114 нельзя.
    Не хочешь терять лошадки при установке кондера и ГУРа? Тогда вспомни про свои лошадки на МАТИЗе, даже без кондера! Впечатляет :

    Установка ЭУР на ВАЗ 2114 или ГУР?

    Комплект ЭУР
    Комплект ЭУР

    Виды и достоинства усилителей руля

    Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

    Установочный комплект
    Установочный комплект

    Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

    Электроусилитель

    Схема электромеханического усилителя
    Схема электромеханического усилителя

    Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

    ЭУР выполняет несколько задач.

    1. Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
    2. Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
    3. Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

    Гидроусилитель

    В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

    Схема рулевого механизма

    Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

    Функции у ГУР следующие:

    • Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
    • Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
    • Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
    • Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
    • Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

    Недостатки ГУР и ЭУР

    Подключение
    Подключение

    Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

    Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

    Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

    Возможные проблемы

    Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

    Проводка
    Проводка

    Подвернулся мне комплект гура от двенашки за привлекательную сумму в 5 деревянных рублей. Съездил посмотрел комплектность и состояние, решено было брать. Многие мне говорили что на 14ую не влазит, будет там тут цеплять не верти им все встает на ура, есть только несколько нюансов о которых надо знать.
    1.Кронштейн передней опоры надо заменить на техномастер и подточить кронштейн гура

    2. Т.к. у меня стоит 4я опора двигла кронштейн генератора упирается в нее тоже немного подпилить
    3. Ролик обводной выкидывается и ставится ремень 6pk938 в натяг без натяжителей.
    4. Рейка полностью разбирается откручиваются все трубки и тогда она легко пролазит через правое окно лонжерона. потом вся обвязка собирается через тоже окно.
    5. Тяги и рулевый наконечники нужны от 12ки ах да вместе с болтами (которые мне не отдали, пришлось весь тамбов объехать и купить с новой рейки короче дефецит страшный)
    6. Кардан рулевой тоже дефецит оказался нужен только от 12ки с гуром другой не подходит, он на фото нижний короткий
    7. Моторный щит тоже пилится по размеру рейки.
    8. Шланги гур прокладываются: высокого давления с правой стороны через коробку. Обратка по моторному щиту.
    9. бачок гур закрепил на доп опоре.
    Вот и вся котовасия. и руль крутится одним пальцем.

    ЭГУР в ваз 2114. ГУР

    Третий вариант пришел совершенно случайно, когда я увидел электронасос гур. Самый распространеный и довольно надежный это trw 1 или trw 2 от опеля. Цены на них кстати везде разные от 2.5к до 10к доходило…

    Рейка гур от 2112/приора имеет количество оборотов 2.7 короче рейки только очень тюнингованые версия рейка, которая скорей всего развалится очень быстро. Так еще рейка с ГУРом сама себе демпфер. А насколько мне известно оригинальные рейки на 2112/приора делается на компонентах FZ (должна быть весьма надежной).

    3. рейка гур, электронасос гур от опеля. (это мой вариант)
    Рейку вместе с усами и шлангами я нашел за 2500р.
    500р. забрал рулевую колонку с кардначиком от 2112
    Насос trw 2 за 4500 вместе с креплением и шлангами.
    Новые рулевые наконечники 2110, 1000р.
    1200р. потратил на сращивание гидро шлангов приоры и опеля.

    Электро насос имеет несколько преимуществ.
    1. снимает нагрузку с двигателя
    2. выключается при отсутствии жидкости
    3. при движении прямо или при малой нагрузке не оказывает почти никакого нагрузки на генератор.

    Есть ли гидроусилитель руля на ваз 2115

    Есть ли гидроусилитель руля на ваз 2115
    ВАЗ 2114

    Внешний тюнинг – это конечно здорово, но пока не сделаны внутренние работы, к нему приступать все же не стоит. Сегодня поговорим о такой важной вещи как гидроусилитель руля на ВАЗ 2115.

    Устройство представляет собой совокупность нескольких составляющих. Это специальный насос и исполнительный механизм. Как правило, последний элемент совмещается с рулевой рейкой Ваз 2115.

    Производители не устанавливают ГУР, но его инсталляции все же предусмотрена. Само оборудование обойдется в кругленькую сумму, но тут автолюбитель решает для себя сам: стоит ли тюнинг Ваз 2115 таких денег. После покупки нового девайса нужно поехать в сервис и заказать установку гидроусилителя руля. Однако можно провести все работы и своими руками.

    Есть ли гидроусилитель руля на ваз 2115

    Перед тем как приступить к установке, проверяем все составные части: специальный редуктор, насос, шкив, цилиндр гидравлики, бачок для жидкости и шланги. Если все на месте, то в скором времени гидроусилитель руля на ВАЗ 2115 покажет себя в деле. Приступаем к инсталляции насоса на ГБЦ, после чего на совесть крепим сам насос. Следующий этап – замена шкива коленвала, он будет выступать в роли привода насоса ГУР. Привод идет через ремень.

    Теперь необходимо заменить рулевой редуктор. Перед тем как установить новый, необходимо подготовить штатное место. Поработаем с сошкой, быть может, придется сделать отверстие в щитке передка. Выбираем место для бачка с жидкостью, обратите внимание на то, чтобы пластиковые стенки не контактировали с нагревающимися элементами.

    Есть ли гидроусилитель руля на ваз 2115

    Установка цилиндра проводится строго в соответствии с инструкцией. Система практически в сборе, дело за малым – соединить шланги высокого давления и стянуть их хомутами. Заливаем специальную жидкость для гидроусилителя в бачок. Прокачиваем систему и наслаждаемся проделанной работой, ГУР на 2115 готов к работе!

    2001 год стал годом появления нового проекта от отечественного автопроизводителя АвтоВАЗ. Модель имела два названия — Самара-2 или ВАЗ 2114. По сути, это была усовершенствованная версия всем известной девятки.

    Есть ли гидроусилитель руля на ваз 2115

    Модернизация оказалась очень серьезной, коснулась буквально всех узлов автомобиля. Не исключением стала рулевая система. В отличие от множества других моделей, выпускаемых АвтоВАЗом, на 2114 предлагали на выбор сразу два усилителя рулевого управления — гидроусилитель и электроусилитель.

    Виды и достоинства усилителей руля

    Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

    Есть ли гидроусилитель руля на ваз 2115

    Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

    Электроусилитель

    Электроусилитель руля работает на основе импульсов электрического тока. Это достаточно сложная система, в которой каждой отдельной детали отведена своя важная роль. Из-за этого, когда выходит из строя хотя бы один агрегат, нарушается работа всего устройства, оно может полностью прекратить свою работу.

    Есть ли гидроусилитель руля на ваз 2115

    Схема электромеханического усилителя

    Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

    ЭУР выполняет несколько задач.

    1. Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
    2. Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
    3. Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

    Виды устройств

    Гидроусилитель руля представляет собой устройство, с помощью которого рабочая жидкость создает давления на рулевую рейку. За счет этого водителю нужно прикладывать гораздо меньше усилий к рулевому колесу, чтобы сместить его с места. Существует несколько видов такого оборудования, рассмотрим основные минусы всех остальных моделей усилителей и того станет ясно, почему именно гидроусилитель руля был установлен на ВАЗ 2114, да и, вообще, на большинстве современных автомобилей. Существуют в мире помимо этого такие варианты:

    • Электрический.
    • Пневматический.
    • Механический.

    Первый вариант является следующим после гидравлического по своей распространенности. Его действие основывается на применении магнитных сил для вращения оси руля. Но здесь присутствует и ощутимы минус — расход электроэнергии аккумуляторной батареи, что начинает сразу же влиять на расход топлива автомобилем.

    Пневматический же устроен и вовсе очень сложно, здесь присутствует масса элементов: баллон, компрессор, трубопроводы и патрубки, усилительный механизм и прочее. Вся эта конструкция очень ненадежна и малейший сбой в работе хотя бы одного составляющего приводит к отсутствию эффекта как такового. Механический усилитель выглядит как набор различных шестерен у корпусе и его эффект достигается за счет измененного передаточного числа вращения, здесь минимальное усиление.

    Гидроусилитель руля ВАЗ 2114

    Гидроусилитель руля ВАЗ 2114

    Именно поэтому сегодня чаще всего можно встретить на автомобиле именно гидроусилитель руля, именно из-за его надежности, простоты и эффективности именно он был выбран для установки на ВАЗ 2114. Самая опасная поломка, которая может случиться, это течь рабочей жидкости. Далее, мы рассмотрим, как правильно разобраться и определить место протекания в системе и как правильно проводить замену рабочей жидкости в ВАЗ 2114.

    Недостатки ГУР и ЭУР

    Многие автовладельцы отдают предпочтение установке электроусилителя руля на ВАЗ 2114 в качестве замены стандартного ГУР. Однако оправдано ли такое решение с практической точки зрения?

    Есть ли гидроусилитель руля на ваз 2115

    Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

    Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

    1. Гидроусилитель не позволяет дополнительно экономить топливо, однако эффективность электроусилителя порой оказывается слишком низкой.
    2. У гидроусилителя есть слабый элемент — это насос. Его приходится регулярно проверять, следить за его состоянием. Так сложилось, что на ВАЗ 2114 этот компонент не отличается надежностью.

    Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

    Характеристика модели ВАЗ 2114

    Самара — это довольно симпатичный пятидверный хэтчбэк, который начал собираться еще в девяностые, но вышел на публику только в начале нулевых. В отличие от предыдущих проектов, Самара обладала усиленной технической начинкой, развивала значительно большую скорость, оставаясь хорошо управляемой на скорости в 160-170 км/ч (для отечественных автомобилей это очень хороший показатель).

    Автомобиль обладал такими характеристиками, как надежность, практичность, устойчивость к неблагоприятным внешним факторам, выносливость и неплохая динамика. А что еще нужно на наших экстремальных дорогах, особенно если говорить о провинции? В общем, машина стала востребованной и на долгие годы получила титул лидера продаж, все-таки иномарки по карману далеко не всем, а тут и внешность удовлетворительна, и качество сносно.

    Но, конечно, как и все машины АвтоВАЗа, Самара обладала не только достоинствами. Ряд недостатков сгустили над автомобилем «тучи» грозной критики, которая не утихает и сегодня. В особенности профессионалы отмечают хрупкость многих элементов, недостаточное рабочее состояние двигателя и трансмиссии, тормозной системы, которые слишком часто выходят из строя.

    Рулевая система Самары первого поколения была на «троечку», так что перед инженерами встала нелегкая задача серьезной корректировки изъянов, технических дефектов. В 2009 году в продажу вышла рестайлинговая версия, Самара-2, или ВАЗ 2114, который оказался значительно лучше, эффективнее, практичнее и в чем-то даже эстетичнее своей предшественницы.

    Помимо многих улучшенных характеристик, к которым можно отнести отформатированный под запросы водителей двигатель, более мощный и крепкий, появление нового оборудования, наблюдалась более современная рулевая система. Руль у машин АвтоВАЗа всегда был неустойчивый, нуждался в дополнительном усилении. Теперь такая возможность появилась, можно при желании поставить усилитель руля на ВАЗ, причем кому какой больше нравится: ЭУР или гидроусилитель.

    В 2010 году прошел еще один незначительный этап рестайлинга, который немного обновил ряд двигателей, появился 1,6-литровый мотор, отвечающий европейским стандартам качества. В 2014 году вновь вышла обновленная версия ВАЗа. На этот раз инженеры немало потрудились над новой приборной панелью, чтобы она стала не только стильной, но и многофункциональной. Конечно, как бы ни старались талантливые инженеры, все равно Самара значительно уступает даже бюджетным проектам западных или восточных концернов.

    Возможные проблемы

    Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

    Есть ли гидроусилитель руля на ваз 2115

    Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

    Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля. Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.

    Виды и преимущества усилителей руля

    Раз уж мы заговорили о ВАЗ 2114 и о его технических свойствах, то нельзя умолчать о его рулевом управлении и о том, как можно сделать его лучше. Сегодня перед водителем стоит выбор между двумя вариантами усиления: ЭУР (или ЭМУР) и гидроусилитель руля на ВАЗ. Но что это такое, в чем их конструктивные отличия, особенности и, возможно, недостатки?

    ЭУР — электроусилитель рулевого управления, это уникальное устройство, построенное на принципе импульсов электрического тока. Электроусилитель руля на ВАЗ представляет собой довольно сложную систему, где каждой детали отведена своя роль, выходит из рабочего строя она — ломается и все устройство, дает сбои и на рулевое управление.

    Вот почему нужно вовремя проводить мониторинг состояния рулевого механизма, дабы он не отказал где-нибудь неожиданно в пути. За импульсами тока в ЭУР следит устройство, под названием контролер, причем степень усиления можно регулировать по собственному желанию. Итак, какие задачи выполняет ЭУР?

    • ЭУР положительным образом отражается на управляемости, маневренности автомобиля, позволяя водителю «держать» машину, «чувствовать» ее ход, тогда как без этого устройства автомобиль, тем более отечественный, двигается очень посредственно;
    • ЭУР становится просто незаменимой вещью во время температурных перепадов, которые в России встречаются достаточно часто. Так, обычно в лютые январские морозы вся система дает сбой, но усилитель помогает преодолеть и это испытание с достоинством, так как на него никак не влияют даже самые мощные перепады температур воздуха;
    • благодаря усилению рулевого механизма значительным образом экономится горючее, так как можно регулировать степень усиления и контролировать потребление топлива.

    Кроме электроусилителя существует еще и гидроусилитель руля. Это сложный, требующий бережного отношения и постоянно контроля механизм, состоящий из большого числа деталей. Принцип действия этого типа усиления основывается на взаимодействии ГУР и масляной жидкости, которая заливается в бачок устройства. Потому он и называется гидроусилитель руля, так как его действия основаны на рабочей силе жидкости.

    Технология работы усилителя сложна, но главное здесь — это то, что он очень эффективен, гарантирует безопасное и комфортное движение, позволяет сохранить управляемость автомобиля даже в случае возникновения серьезных неполадок в передней шине. Единственный минус устройства — это частый выход из строя, протечки масляной жидкости. ГУР выполняет следующие задачи:

    • делает автомобиль более управляемым, легким, маневренным;
    • смягчает удары, которые приходятся на руль во время движение по не самым лучшим дорогам. Людям, привыкшим ездить не по идеальным трассам, а по проселочным дорогам, как никому другому понятна ценность ГУРа;
    • устройство позволяет «чувствовать» трассу, свой автомобиль, что придает уверенности на дороге;
    • посредством рулевого усиления происходит снижение количества рулевых оборотов, что тоже огромный плюс.

    Процесс замены гранаты подробно

    Для начала, перед тем, как начинать непосредственно процедуру замены необходимо определиться с инструментарием. Итак, что же понадобится при замене внутренней гранаты: вороток и головки 13-17, а также 30; ключи 17 и 19; домкрат; лампа; плоскогубцы; шрусовая смазка; баллонный ключ; и непосредственно сама запасная часть.

    Поехали!

    Теперь, когда все собрано, можно приступить к процедуре замены:

    1. Демонтируем нижнюю защиту двигателя.
    2. Сливаем масло с КПП.
    3. При помощи баллонного ключа демонтируем колесо.
    4. Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.
    5. Поддомкрачиваем автомобиль.
    6. Отсоединяем шаровую опору от ступицы.
    7. Вытаскиваем ШРУС со ступицы.
    8. Под капотом, с помощью монтировки, вытаскиваем внутренний ШРУС с КПП.
    9. Теперь, можно вытянуть валовый привод наружу, в сборе с грантами.
    10. Для удобства зажимаем в тиски.
    11. При помощи плоскогубцев снимаем хомут пыльника.
    12. Снимаем пыльник.
    13. Вынимаем гранату.
    14. Установка проводится в обратном порядке, со сменой всех расходных материалов. В пыльник необходимо поместить шрусовую смазку.

    Выбор гранаты

    К выбору внутреннего шруса стоит относиться серьезно и тщательно, поскольку это одна из основных деталей привода автомобиля. Как показывает практика, эта деталь достаточно часто выходит из строя на машинах семейства ВАЗ 2113-2115. Поэтому, стоит тщательно подбирать запасную часть не только по цене, но и по качеству.

    Оригинал
    Аналоги

    Кроме оригинальных запасных частей, на автомобильном рынке можно найти достаточно много аналогов, которые по качеству и цене ничем не уступают оригиналу. Все они сертифицированы и рекомендованы для установки на данный автомобиль. Итак, рассмотрим, какие аналоги можно устанавливать на ВАЗ-2114:

    Ваз 2114 гидроусилитель руля с какого года

    Пpeимyщecтвa мoнтaжa элeктpoycилитeля pyля нa BAЗ 2114

    Элeктpoycилитeль имeeт тaкжe pяд пpeимyщecтв пepeд гидpoycилитeлeм:

    Texничecкиe xapaктepиcтики

    Moнтaж ЭУP

    Cкoлькo cтoит этo yдoвoльcтвиe? И гдe взять?

    Ивaн, этo yдoвльcтвиe cтoит гдe-тo 16 тыcяч pyблeй.

    вce кyпил, ктo мoжeт ycтaнoвить?

    Для Caмapы 2 cвoй ЭУP или мoжнo oт Kaлины пocтaвить?

    Здpacтвyйтe Ивaн! Kaкoй кoмплeкт ЭУP нyжнo пoкyпaть пpиopa или Kaлинa?

    Ecли нa кyзoвe вaшeгo aвтoмoбиля пoявилиcь зaмeтныe цapaпины, нe cпeшитe пepeкpaшивaть мaшинy в aвтocepвиce. Heбoльшиe cкoлы кpacки, тpeщины, пoтepтocти и цapaпины мoжнo ycтpaнить caмocтoятeльнo c пoмoщью oбычнoгo бaллoнчикa c кpacкoй.

    Cтaтья-иcтopия, в кoтopoй paccкaзывaeтcя o тoм, кaк пapeнь peмoнтиpoвaл пeчкy BAЗ 2110. Из нee вы yзнaeтe, пoчeмy мoжeт бapaxлить пeчкa y этoгo aвтoмoбиля, кaк ee мoжнo пoчинить, и пoчeмy лyчшe cpaзy oбpaщaтьcя в aвтocepвиc.

    Cтaтья бyдeт пoлeзнa влaдeльцaм BAЗ 2109. Пocвящeнa oнa peмoнтy кopoбки пepeдaч. Здecь paccкaзaнo, кaким oбpaзoм нaxoдитcя нeиcпpaвнocть, xapaктepныe нeпoлaдки и кaк иx ycтpaнить. Bы yзнaeтe, кaк oпpeдeлить, чтo мacлo oтpaбoтaлo cвoй cpoк.

    Электроусилитель руля на ВАЗ-2114 устанавливается только лишь владельцами, с завода ни один из автомобилей не комплектовался такими устройствами. Но чтобы повысить комфортабельность и улучшить управление, автомобилисты устанавливают электрические усилители от "Приоры" или "Калины".

    При проведении монтажа могут возникнуть мелкие трудности. Но намного сложнее окажется пройти техосмотр. По сути, вы вмешиваетесь в конструкцию рулевого управления, что строго запрещено правилами дорожного движения. Водитель не имеет права вносить изменения ни в рулевое управление, ни в систему тормозов.

    Что необходимо для монтажа

    Вам потребуется приобрести непосредственно электроусилитель руля на ВАЗ-2114, отзывы о различных производителях этих приборов у пользователей только положительные. А стоимость таких девайсов составляет от 15000 до 25000 руб. Также в комплекте обязательно должны идти такие элементы:

    1. Пластина для установки электропривода. С ее помощью делается переходник между кронштейнами электроусилителя рулевого управления и штатным.
    2. Кардан, чтобы совместить рулевую рейку вашего автомобиля и вал электроусилителя.
    3. Комплект электропроводки для установки устройства.

    Если вы приобретаете в магазине это устройство, то нужно обязательно сверяться с комплектацией. Если каких-то элементов нет в коробке, то лучше не покупать прибор, так как при монтаже могут возникнуть проблемы.

    Почему не гидравлический усилитель?

    У электрического усилителя руля на ВАЗ-2114, описание монтажа которого будет приведено ниже, имеется ряд преимуществ, если сравнивать с гидравлическими устройствами. Гидроусилитель нуждается в насосе, который создает давление для работы привода руля. А это уже лишние элементы в конструкции.

    За состоянием насоса необходимо постоянно следить, в нём могут появляться течи, что приведет к отказу усилителя рулевого управления. Электрический прибор намного проще, его ресурс очень высокий, он нетребователен в обслуживании, что окажется весьма полезным для ленивых водителей. А самое главное — стоимость электрического усилителя практически вдвое ниже. И при эксплуатации автомобиля затрат на него вообще нет.

    Разборка рулевого управления

    Прежде чем производить монтаж электроусилителя руля на ВАЗ-2114, фото которого приведено в статье, необходимо выполнить несколько подготовительных действий:

    1. Снимите руль и кожух, при помощи которого прикрывается колонка.
    2. Демонтируйте подрулевые переключатели.
    3. Отсоедините кнопку аварийки и отключите фишку от замка зажигания.
    4. Полностью разберите рулевую колонку.

    Желательно при проведении работ иметь под рукой инструкцию по эксплуатации, в ней всё предельно понятно расписано. После демонтажа непосредственно рулевой колонки вам нужно выкрутить шпильки и винты. Винты, у которых головки срывного типа, нужно выкрутить с помощью зубила.

    Работа очень нудная и скучная, но вы выполните ее довольно быстро. После выкручивания верхнего болта крепления кардана к колонке полностью освобождаете механизм. После этого демонтируете рулевую колонку и снимаете кардан, выкрутив болт на нижнем креплении. Возможно, что потребуется хомут, который находится в нижней части кардана, разжать с помощью зубила.

    Установка устройства

    После демонтажа всех элементов рулевого управления необходимо установить пластину. Перед этим подпиливаете при помощи болгарки верхние шпильки и устанавливаете корпус электроусилителя руля, кардан и пластину, все эти элементы имеются в комплекте.

    Электроусилитель руля на ВАЗ-2114 (описание подробное приведено в инструкции по эксплуатации) установить можно буквально за считанные минуты. Намного дольше вы будете производить демонтаж всех элементов. При установке обязательно меняется стандартный кардан на тот, который имеется в комплекте. Собирать рулевую колонку пока не спешите, ведь необходимо ещё произвести подключение устройства к бортовой сети автомобиля.

    Подключение к электрооборудованию

    Блок управления электроусилителя руля берёт сигнал от датчиков скорости и оборотов коленчатого вала. Подключение к системам электрооборудования автомобиля выполняется следующим образом:

    1. Отключаете от аккумулятора минусовую клемму.
    2. Находите в блоке предохранителей резервные гнезда. Через них нужно производить подключения устройства. Находите резервный провод в жгуте, подключаете к нему питание блока электроусилителя рулевого управления.
    3. Если нет возможности использовать резервные гнезда, то нужно от замка зажигания через предохранитель запитать электрический усилитель. Чтобы при выключенном зажигании электропривод не работал.
    4. Минусовой провод питания нужно соединить с кузовом автомобиля.

    На этом подключение силовой части можно считать завершенным. Подключение элементов управления выполняется таким образом:

    1. Датчик скорости необходимо соединить с правой фишкой.
    2. Провод, идущий от тахометра, нужно соединить с левой фишкой.
    3. Установите обе фишки на электрический усилитель рулевого управления.

    На этом подключение окончено. Установить своими руками электроусилитель руля на ВАЗ-2114 можно без особых проблем. Но лучше это все делать на СТО, чтобы мастера выдали вам документ, подтверждающий правильность установки оборудования. Только в этом случае вы избавитесь от проблем при прохождении ТО.

    Проверка работоспособности

    После того как вы подключили все элементы системы, нужно установить руль и проверить работоспособность механизма. В том случае, если работа вас устраивает, то необходимо собрать все элементы в обратном порядке. После этого заведите двигатель и попробуйте на небольшой скорости вращать руль.

    В этом случае электрический привод должен работать, помогая вам поворачивать колеса в нужную сторону. Затем нужно разогнать автомобиль. На высокой скорости электрический усилитель рулевого управления на ВАЗ-2114 не должен работать. В противном случае вы, скорее всего, ошиблись при подключении проводов, идущих от датчиков.

    Автомобиль ВАЗ 2114 является одним из самых используемых и покупаемых на сегодняшний день. Это модификация той самой “девятки”, которая получила своё распространение прямо с выхода первое серии с конвейера завода. Этот же автомобиль получил массу новинок в свое распоряжение: от инжекторного двигателя и мягко подвески до мягки удобных сидений.

    Есть здесь и гидроусилитель руля, он призван помочь водителю управляет автомобилем и снизить его усталость при поездках на дальние расстояния.

    Виды устройств

    Гидроусилитель руля представляет собой устройство, с помощью которого рабочая жидкость создает давления на рулевую рейку. За счет этого водителю нужно прикладывать гораздо меньше усилий к рулевому колесу, чтобы сместить его с места. Существует несколько видов такого оборудования, рассмотрим основные минусы всех остальных моделей усилителей и того станет ясно, почему именно гидроусилитель руля был установлен на ВАЗ 2114, да и, вообще, на большинстве современных автомобилей. Существуют в мире помимо этого такие варианты:

    • Электрический.
    • Пневматический.
    • Механический.

    Первый вариант является следующим после гидравлического по своей распространенности. Его действие основывается на применении магнитных сил для вращения оси руля. Но здесь присутствует и ощутимы минус – расход электроэнергии аккумуляторной батареи, что начинает сразу же влиять на расход топлива автомобилем.

    Пневматический же устроен и вовсе очень сложно, здесь присутствует масса элементов: баллон, компрессор, трубопроводы и патрубки, усилительный механизм и прочее. Вся эта конструкция очень ненадежна и малейший сбой в работе хотя бы одного составляющего приводит к отсутствию эффекта как такового. Механический усилитель выглядит как набор различных шестерен у корпусе и его эффект достигается за счет измененного передаточного числа вращения, здесь минимальное усиление.

    Именно поэтому сегодня чаще всего можно встретить на автомобиле именно гидроусилитель руля, именно из-за его надежности, простоты и эффективности именно он был выбран для установки на ВАЗ 2114. Самая опасная поломка, которая может случиться, это течь рабочей жидкости. Далее, мы рассмотрим, как правильно разобраться и определить место протекания в системе и как правильно проводить замену рабочей жидкости в ВАЗ 2114.

    Замена масла

    Итак, открыв капот мы можем увидеть первый и самый заметный элемент, что включает в себя гидроусилитель руля. В целом, остальные же элементы уместились в корпусе рулевого редуктора и более не распространены по подкапотному пространству и кузову автомобиля. Также нам сразу же понадобится какая-то емкость, в которую мы будем сливать уже отработанную жидкость. Подойти может все что угодно, хоть ведро, хоть канистра. Не рекомендуем вам выбрасывать слитое масло, оно вполне пригодится в каком-то мелком ремонте просто для смазки. Подливать его в уже новое масло ваше ВАЗ 2114 ни в коем случае нельзя: масло должно быть однородным. Также нужно дать остыть двигателю автомобиля, чтобы все остыло и масло, если попадет к вам на руки, не обожгло вам кожу.

    Теперь нам нужно слить масло из расширительного бачка. Для этого нужно откупорить крышку и аккуратно вытащить шланг, который торчит в нижней части бачка.

    На его место сразу же нужно вставить тот шланг, что опущен в емкость, что мы заранее приготовили для слива уже отработанной жидкости. Теперь под действием силы тяготения масло будет потихоньку сочиться в нашу емкость.

    Следующим шагом будет запуск двигателя, и сразу же нужно начать вращать руль из стороны в сторону, для того чтобы насос начал перекачивать масло по системе через бачок, а из него мало будет выливать в емкость. Делать эту процедуру нужно до того момента, пока гидроусилитель руля не перестанет работать и руль не встанет. Таким образом, вышло, что в рулевой системе ВАЗ 2114 не осталось жидкости.

    Теперь нужно сразу же переступать к заливке нового масла. Мы должны заглушить мотор и вернуть на место тот шланг, что был изначально в нижней части бачка. Заливаем две трети уровня бачка масла и запускаем мотор. Теперь нужно снова вращать руль из стороны в сторону, чтобы гидроусилитель руля прокачался маслом и воздух из системы вышел.

    Также нужно, чтобы крышка бачка осталась открытой, это позволит воздуху выходить наружу. По мере того, как из бачка будет уходить жидкость, нам нужно будет подливать масло. Вращать руль придется до тех пор, пока масло не перестанет уходить, после чего нужно плотно закупорить бачок.

    Вот и все, именно так проходит замена рабочей жидкости в усилителе автомобиля ВАЗ 2114. Как видим, нет в этом ничего сложного, вполне можно справиться самостоятельно и даже без помощников. Масло нужно выбирать тщательно, чтобы оно идеально подходило именно к устройству этого автомобиля.

    Сколько стоит поставить гидроусилитель на ваз 2114

    2001 год стал годом появления нового проекта от отечественного автопроизводителя АвтоВАЗ. Модель имела два названия — Самара-2 или ВАЗ 2114. По сути, это была усовершенствованная версия всем известной девятки.

    Установка ЭУР на ВАЗ 2114 или ГУР?

    Комплект ЭУР

    Модернизация оказалась очень серьезной, коснулась буквально всех узлов автомобиля. Не исключением стала рулевая система. В отличие от множества других моделей, выпускаемых АвтоВАЗом, на 2114 предлагали на выбор сразу два усилителя рулевого управления — гидроусилитель и электроусилитель.

    ГУР на 2115 — обзор

    Мной был куплен комплект ГУРа от 2110 — в него входили почти все сопутствующие запчасти.

    Кроме кронштейна генератора, нужен от Гранты с натяжителем. Позже я его купил. Родной генератор встает туда без проблем.

    Снимаем старую рейку, рулевую колонку. Для удобства демонтировал ресивер и ВУТ. Ее можно легко высунуть через боковые отверстия рулевых тяг.

    Для стыковки новой рейки с посадочными местами, придется вырезать отверстие в салон, иначе не как. У меня получилось вот так, потом закрою пыльником.

    Теперь про ньансы, на видео также я об этом расскажу. Нужно подпилить кронштейн насоса, так как он будет упираться в опору ДВС.

    Рулевые тяги я поставил родные, запресовав салентблоки от 2110, так как родные имеют выступ, посадочное отверстие у них меньше.

    Про рулевую колонку, я просто демонтировал старую и установил от 2110, без каких либо удлинений и подпиливаний рулевого карданчика. Все встает «болт в болт».

    Прокинул магистрали, обратку заменил на бензомасло стойкий шланг, так как родные 2110 трубки не подходят конструктивно.

    Шланг высокого давления пустил по низу, рядом с КПП. Очень удачно вышел крепеж, прям идеальное место. Фиксируем на болт катушки зажигания, рядом со стартером.

    Расположения бачка ГУРа — решил разместить возле правой стойки, самое наверное удачное место. С крепежом пока не определился.

    ЭГУР в ваз 2114. ГУР

    Добрый день. ДА, Именно ЭГУР,

    а не гур или эур. ЭГУР — электро гидро усилитель руля. Настал день когда родная рейка развалилась, начала бить и подзакусывать во дворах. А как говорится что «
    Все что не ломается, все к тюнингу
    «. Т.к 80% моих поездок это город, парковки и дворы, то хотелось и рейку обновить и повороты руля облегчить во дворах. Первый вариант который я рассматривал 1. это новая рейка и электро усилитель Но мне хотелось уменьшить количество оборотов руля. Обычный ГУР мне не доступен т.к стоит компрессор кондиционера. 2. тюнингованная короткая рейка и эур, но это очень дорого получается еще колхоз карданчика.

    Третий вариант пришел совершенно случайно, когда я увидел электронасос гур. Самый распространеный и довольно надежный это trw 1 или trw 2 от опеля. Цены на них кстати везде разные от 2.5к до 10к доходило…

    Рейка гур от 2112/приора имеет количество оборотов 2.7 короче рейки только очень тюнингованые версия рейка, которая скорей всего развалится очень быстро. Так еще рейка с ГУРом сама себе демпфер. А насколько мне известно оригинальные рейки на 2112/приора делается на компонентах FZ (должна быть весьма надежной).

    3. рейка гур, электронасос гур от опеля. (это мой вариант)

    Рейку вместе с усами и шлангами я нашел за 2500р. 500р. забрал рулевую колонку с кардначиком от 2112 Насос trw 2 за 4500 вместе с креплением и шлангами. Новые рулевые наконечники 2110, 1000р. 1200р. потратил на сращивание гидро шлангов приоры и опеля.

    Электро насос имеет несколько преимуществ. 1. снимает нагрузку с двигателя 2. выключается при отсутствии жидкости 3. при движении прямо или при малой нагрузке не оказывает почти никакого нагрузки на генератор.

    Читая про установку ГУРа в зубилы понимал что достаточно вырезать отверстие в моторном щите, но как бы не так. Пришлось слегка подрезать технологическое отверстие что бы засунуть рейку, как не крутил я ее залазить она не хотела.

    Отверстие в моторном щите вырезал лобзиком с пилкой по металлу

    Еще оставался вопрос размещения насоса, он довольно массивный. Можно влепить вместо абсорбера, но удалять/переносить абсорбер не хотелось.

    Вариант под левым передним крылом, там много не используемого места. Скинув бампер начал примеряться.

    Примерное расположение должно быть такое, насос получился слегка под наклоном что бы иметь доступ к крышке если что подливать жижку. Если снять по воротник то можно спокойно открутить крышку

    Но придется доработать подкрылок т.к подкрылок уже не встает а его отсутствие не допустимо

    Подключение у насоса совсем простое, по сути 4 провода.

    красный силовой + на аккумулятор через предохранитель 60А подключил (где то написано что нужно через 80А ) (купил коробочку от газель бизнез за 150р.)
    ТОЛСТЫЙ
    Коричневый-масса на кузов(повесил на массу на акб). Тонкие провода: Белый с синим — выход генератора на лампу зарядки. Кинул на прямую к генератору для теста Черный — +12в (при включении) с замка зажигания. Коричневый с белым — K-LINE на гнездо диагностики — не используется.

    Подробное руководство по установке

    Итак, если вы решили поставить электроусилитель руля на ВАЗ 2114, то необходимо учитывать, что вам придется также произвести замену самой рулевой колонки. В частности, вместо стандартного устройства вам надо будет поставить колонку с электроприводом, соответственно, наш ремонтный процесс будет начинаться с проводки. Вам необходимо будет разобраться со всеми разъемами и колодками, ведь вы должны все сделать красиво, без каких-либо скруток проводов. В колодке имеется специальная клемма, которую вам необходимо будет демонтировать, после чего установить ее на разъем в жгуте.

    Свободная клемма данного разъема устанавливается в то место, где проходила штатная проводка, никакие специальные жгуты или переходники для этого не потребуются. Вам нужно только соединить два кабеля сечением 4 квадрата с аккумуляторной батареей. Для обеспечения безопасности данного участка электроцепи дополнительно нужно установить предохранительный элемент на 50 ампер.

    Далее, так называемой слаботочкой, то есть не силовым проводом, вам необходимо подключиться к таким элементам:

    • тахометру, использующемуся для демонстрации количества оборотов коленчатого вала двигателя;
    • скоростному датчику, применяющемуся для обозначения скорости транспортного средства;
    • массе, то есть кузову автомобиля;
    • диагностической К-линии;
    • а также к контрольной лампочке (автор видео об установке узла в домашних условиях — канал sokur64).

    Выполнив эти действия, вам нужно будет произвести диагностику наличия сигнала тахометра, а также спидометра.

    Если сигналы есть, то дальнейшая процедура установки выглядит следующим образом:

    1. Производится демонтаж пластикового кожуха на рулевой колонке, где установлены переключатели, а также замок зажигания. Для этого нужно открутить все болты, при помощи которых фиксируется защитная накладка.
    2. Затем необходимо выкрутить винт, установленный на рейке, и произвести ее демонтаж. На этом этапе вам необходимо будет определить, как сильно размеры установленного при производстве узла отличаются от того размера, который будет использоваться.
    3. На следующем этапе производится монтаж вала непосредственно на электроусилитель. После этого сам вал необходимо зафиксировать в месте монтажа.
    4. На следующем этапе производится настройка электроцепи. Из салона транспортного средства к аккумуляторной батарее необходимо провести два провода, как вариант, это можно сделать через левое крыло. Чтобы сделать это, нужно в первую очередь произвести демонтаж расширительного бачка омывательной системы, а затем, используя наиболее твердую и толстую проволоку, протянуть ее. Вам нужно попытаться добраться до моторного отсека.
    5. Когда конец проволоки появится в моторном отсеке, к нему необходимо прицепить проводку. Далее, оба провода необходимо будет вытащить вместе с самой проволокой.
    6. Выполнив все эти действия, мы приступаем к одному из основных шагов — подключению электроники электроусилителя. Под приборной панелью в «четырке» имеется специальная красная колодка, внутри которой расположен оранжевый кабель. Непосредственно сам контакт ЭУР необходимо подключить именно к этому проводу. Такие же действия производятся с серым проводом.
    7. Затем осуществляется подключение силовых концов. К аккумулятору подключаются провода розового и черного цвета, розовый — к положительной клемме, черный — к отрицательной. На этом процесс монтажа можно считать завершенным. Проверьте работоспособность установленной системы и, при необходимости произведите регулировку устройства.

    Фотогалерея «Помощь в установке ЭУР на ВАЗ 2114»

    1. Монтаж кардана при установке системы ЭУР

    2. Установленный в сборе узел на ВАЗ 2114

    3. Подключение проводки устройства к бортовой сети

    4. Сборка рулевой колонки, установка на место облицовочных накладок

    Установка ЭУР на ВАЗ 2114 или ГУР?

    2001 год стал годом появления нового проекта от отечественного автопроизводителя АвтоВАЗ. Модель имела два названия — Самара-2 или ВАЗ 2114. По сути, это была усовершенствованная версия всем известной девятки.

    Модернизация оказалась очень серьезной, коснулась буквально всех узлов автомобиля. Не исключением стала рулевая система. В отличие от множества других моделей, выпускаемых АвтоВАЗом, на 2114 предлагали на выбор сразу два усилителя рулевого управления — гидроусилитель и электроусилитель.

    Подключение к электрооборудованию

    Блок управления электроусилителя руля берёт сигнал от датчиков скорости и оборотов коленчатого вала. Подключение к системам электрооборудования автомобиля выполняется следующим образом:

    1. Отключаете от аккумулятора минусовую клемму.
    2. Находите в блоке предохранителей резервные гнезда. Через них нужно производить подключения устройства. Находите резервный провод в жгуте, подключаете к нему питание блока электроусилителя рулевого управления.
    3. Если нет возможности использовать резервные гнезда, то нужно от замка зажигания через предохранитель запитать электрический усилитель. Чтобы при выключенном зажигании электропривод не работал.
    4. Минусовой провод питания нужно соединить с кузовом автомобиля.

    На этом подключение силовой части можно считать завершенным. Подключение элементов управления выполняется таким образом:

    1. Датчик скорости необходимо соединить с правой фишкой.
    2. Провод, идущий от тахометра, нужно соединить с левой фишкой.
    3. Установите обе фишки на электрический усилитель рулевого управления.

    На этом подключение окончено. Установить своими руками электроусилитель руля на ВАЗ-2114 можно без особых проблем. Но лучше это все делать на СТО, чтобы мастера выдали вам документ, подтверждающий правильность установки оборудования. Только в этом случае вы избавитесь от проблем при прохождении ТО.

    Виды и достоинства усилителей руля

    Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.


    Установочный комплект

    Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

    Электроусилитель

    Электроусилитель руля работает на основе импульсов электрического тока. Это достаточно сложная система, в которой каждой отдельной детали отведена своя важная роль. Из-за этого, когда выходит из строя хотя бы один агрегат, нарушается работа всего устройства, оно может полностью прекратить свою работу.


    Схема электромеханического усилителя

    Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

    ЭУР выполняет несколько задач.

    Гидроусилитель

    В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

    Принцип функционирования ГУР основан на взаимодействии рулевого управления с масляной жидкостью, которая содержится в специальной емкости. От этого и название типа усилителя, поскольку работа основывается на силе рабочей жидкости.

    Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

    Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

    Функции у ГУР следующие:

    Почему моторчик печки выходит из строя

    Можно ли обойтись без замены данной детали и попытаться самостоятельно восстановить ее работоспособность. Теоретически, да. Но на деле это получается довольно редко, так как настройка вентилятора является сложной задачей даже для опытных мастеров.

    • сгорание предохранителя. Данную поломку выполнить несложно, так как предохранительный элемент также защищает от замыканий в сети прикуриватель, подсветку бардачка и омыватель фар. Разумеется, при его неисправности это оборудование работать также не будет;
    • выход из строя обмотки самого вентилятора;
    • проблемы с реле зажигания. Если теплый воздух начинает поступать в салон только после прогрева мотора, значит, дело именно в этой детали;
    • поломка резистора, позволяющего настраивать отопитель на работу в нескольких режимах;
    • на моторном блоке окисляются контакты.

    Как мы уже выяснили, при любых сбоях вентилятора лучше всего выполнить его замену – это сэкономит вам деньги и время, а также позволит обеспечить оптимальный климат в салоне авто.

    Недостатки ГУР и ЭУР

    Многие автовладельцы отдают предпочтение установке электроусилителя руля на ВАЗ 2114 в качестве замены стандартного ГУР. Однако оправдано ли такое решение с практической точки зрения?


    Подключение

    Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

    Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

    Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

    Moнтaж ЭУP

    Cкoлькo cтoит этo yдoвoльcтвиe? И гдe взять?
    Ивaн, этo yдoвльcтвиe cтoит гдe-тo 16 тыcяч pyблeй.

    вce кyпил, ктo мoжeт ycтaнoвить?

    Для Caмapы 2 cвoй ЭУP или мoжнo oт Kaлины пocтaвить?

    Здpacтвyйтe Ивaн! Kaкoй кoмплeкт ЭУP нyжнo пoкyпaть пpиopa или Kaлинa?

    Ecли нa кyзoвe вaшeгo aвтoмoбиля пoявилиcь зaмeтныe цapaпины, нe cпeшитe пepeкpaшивaть мaшинy в aвтocepвиce. Heбoльшиe cкoлы кpacки, тpeщины, пoтepтocти и цapaпины мoжнo ycтpaнить caмocтoятeльнo c пoмoщью oбычнoгo бaллoнчикa c кpacкoй.

    Cтaтья-иcтopия, в кoтopoй paccкaзывaeтcя o тoм, кaк пapeнь peмoнтиpoвaл пeчкy BAЗ 2110. Из нee вы yзнaeтe, пoчeмy мoжeт бapaxлить пeчкa y этoгo aвтoмoбиля, кaк ee мoжнo пoчинить, и пoчeмy лyчшe cpaзy oбpaщaтьcя в aвтocepвиc.

    Cтaтья бyдeт пoлeзнa влaдeльцaм BAЗ 2109. Пocвящeнa oнa peмoнтy кopoбки пepeдaч. Здecь paccкaзaнo, кaким oбpaзoм нaxoдитcя нeиcпpaвнocть, xapaктepныe нeпoлaдки и кaк иx ycтpaнить. Bы yзнaeтe, кaк oпpeдeлить, чтo мacлo oтpaбoтaлo cвoй cpoк.

    Электроусилитель руля на ВАЗ-2114 устанавливается только лишь владельцами, с завода ни один из автомобилей не комплектовался такими устройствами. Но чтобы повысить комфортабельность и улучшить управление, автомобилисты устанавливают электрические усилители от «Приоры» или «Калины».

    При проведении монтажа могут возникнуть мелкие трудности. Но намного сложнее окажется пройти техосмотр. По сути, вы вмешиваетесь в конструкцию рулевого управления, что строго запрещено правилами дорожного движения. Водитель не имеет права вносить изменения ни в рулевое управление, ни в систему тормозов.

    Возможные проблемы

    Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

    Довольно распространенная проблема, вызванная тем, что гидроусилитель работает непосредственно от силового агрегата. Дабы исправить ситуацию, гидрач подключают не прямо к двигателю, а с помощью регулятора коэффициента усиления. Другой вариант — задействовать усилитель с функцией электропривода. Сегодня подобный девайс отыскать не сложно, да и стоит он сравнительно мало.


    Проводка

    Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

    Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля. Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.

    Разборка рулевого управления

    Прежде чем производить монтаж электроусилителя руля на ВАЗ-2114, фото которого приведено в статье, необходимо выполнить несколько подготовительных действий:

    1. Снимите руль и кожух, при помощи которого прикрывается колонка.
    2. Демонтируйте подрулевые переключатели.
    3. Отсоедините кнопку аварийки и отключите фишку от замка зажигания.
    4. Полностью разберите рулевую колонку.

    Желательно при проведении работ иметь под рукой инструкцию по эксплуатации, в ней всё предельно понятно расписано. После демонтажа непосредственно рулевой колонки вам нужно выкрутить шпильки и винты. Винты, у которых головки срывного типа, нужно выкрутить с помощью зубила.

    Работа очень нудная и скучная, но вы выполните ее довольно быстро. После выкручивания верхнего болта крепления кардана к колонке полностью освобождаете механизм. После этого демонтируете рулевую колонку и снимаете кардан, выкрутив болт на нижнем креплении. Возможно, что потребуется хомут, который находится в нижней части кардана, разжать с помощью зубила.

    Недостатки ГУР и ЭУР


    Подключение
    Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

    Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

    Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

    Возможные проблемы

    Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.


    Проводка

    Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

    Усилитель руля в ВАЗ 2114

    Автомобиль ВАЗ 2114 является одним из самых используемых и покупаемых на сегодняшний день. Это модификация той самой «девятки», которая получила своё распространение прямо с выхода первое серии с конвейера завода. Этот же автомобиль получил массу новинок в свое распоряжение: от инжекторного двигателя и мягко подвески до мягки удобных сидений.

    Есть здесь и гидроусилитель руля, он призван помочь водителю управляет автомобилем и снизить его усталость при поездках на дальние расстояния.


    ВАЗ 2114

    Виды устройств

    Гидроусилитель руля представляет собой устройство, с помощью которого рабочая жидкость создает давления на рулевую рейку. За счет этого водителю нужно прикладывать гораздо меньше усилий к рулевому колесу, чтобы сместить его с места. Существует несколько видов такого оборудования, рассмотрим основные минусы всех остальных моделей усилителей и того станет ясно, почему именно гидроусилитель руля был установлен на ВАЗ 2114, да и, вообще, на большинстве современных автомобилей. Существуют в мире помимо этого такие варианты:

    Первый вариант является следующим после гидравлического по своей распространенности. Его действие основывается на применении магнитных сил для вращения оси руля. Но здесь присутствует и ощутимы минус — расход электроэнергии аккумуляторной батареи, что начинает сразу же влиять на расход топлива автомобилем.

    Пневматический же устроен и вовсе очень сложно, здесь присутствует масса элементов: баллон, компрессор, трубопроводы и патрубки, усилительный механизм и прочее. Вся эта конструкция очень ненадежна и малейший сбой в работе хотя бы одного составляющего приводит к отсутствию эффекта как такового. Механический усилитель выглядит как набор различных шестерен у корпусе и его эффект достигается за счет измененного передаточного числа вращения, здесь минимальное усиление.


    Гидроусилитель руля ВАЗ 2114

    Именно поэтому сегодня чаще всего можно встретить на автомобиле именно гидроусилитель руля, именно из-за его надежности, простоты и эффективности именно он был выбран для установки на ВАЗ 2114. Самая опасная поломка, которая может случиться, это течь рабочей жидкости. Далее, мы рассмотрим, как правильно разобраться и определить место протекания в системе и как правильно проводить замену рабочей жидкости в ВАЗ 2114.

    Пошаговая инструкция смены масляного фильтра

    Выбор присадки для гидроусилителя руля
    Замена масляного фильтра на ВАЗ 2114 начинается с подготовительного процесса

    В ходе него обращают внимание на ряд основных моментов, позволяющих самостоятельно заменить фильтрующий элемент без обращения к специалистам

    На первоначальном этапе приобретаются все расходники и комплектующие. Помимо масла и фильтра понадобится профилактическая замена прокладок, резинок и иных деталей. По необходимости производят проверку системы и выявляют изношенные соединения.

    Для работы потребуется ровное место, при наличии используют эстакаду, подъемник или смотровую яму. Если такой возможности не имеется, подойдет домкрат и опоры. Для слива и заливки смазочной жидкости автомобиль должен приподниматься равномерно.

    Вместе с этим обращают внимание на прогрев двигателя. Он улучшает циркуляцию масла и обеспечивает полный ее слив из системы. Однако с учетом температуры смазочной жидкости и самого двигателя обращают внимание на технику безопасности

    Однако с учетом температуры смазочной жидкости и самого двигателя обращают внимание на технику безопасности. Основной акцент ставится на возможность ожогов из-за прогретого двигателя и токсичности смазки

    В данном контексте всю работу рекомендуется производить в спецодежде и резиновых перчатках. Не допускается и слив отработанного масла на землю или в сточные воды

    Основной акцент ставится на возможность ожогов из-за прогретого двигателя и токсичности смазки. В данном контексте всю работу рекомендуется производить в спецодежде и резиновых перчатках. Не допускается и слив отработанного масла на землю или в сточные воды.

    С учетом указанных предписаний для замены масляного фильтра понадобится следующее оборудование:

    • ненужная старая одежда, резиновые перчатки;
    • емкость для слива отработанной смазочной жидкости;
    • набор отверток, ключи, ворот с насадками, щуп;
    • новое масло и воронка для заливки;
    • новый фильтрующий элемент.

    В список необходимых инструментов для замены масляного фильтра в ВАЗ 2114 также включают и специальный ворот для откручивания кожуха. Обычно он снимается руками, однако может потребоваться и дополнительное оборудование.

    Также в перечень включают детали и комплектующие на замену изношенным соединениям

    Особое внимание уделяется прокладкам и герметикам — отсутствие герметичности и ненадежность данных элементов может привести к образованию протечек

    Общий порядок действий по самостоятельной замене масляного фильтра в ВАЗ 2114 подразумевает следующую поэтапность:

    после прогрева двигателя в подкапотном пространстве откупоривают наливную горловину; в нижней части снимают защитный кожух двигателя, если таковой имеется; под сливную пробку подставляют емкость для стекающего масла, откупоривают слив; пока стекает смазочная жидкость проверяют пробку, меняют шайбу; далее тару передвигают под фильтр, откручивают кожух; при снятии отработанного картриджа обращают внимание на комплектующие — перфорированный стержень должен остаться на месте, уплотнительные резинки меняются; новый фильтр промокают маслом, монтируют его на место, следят за положением уплотнителей — они не должны выйти из своих пазов; кожух закручивают, также закупоривают сливную пробку, систему приводят в исходное состояние; в систему заливают новое масло, по вопросу его количества ориентируются на слитый объем.

    После заливки двигатель прогревают в течение 10-15 минут, пока смазка не заполнит все механизмы. После этого проверяют уровень масла — в нагретом и остывшем состоянии он не должен выходить за допустимые пределы щупа.

    В течение нескольких дней после замены рекомендуется проверять уровень и состояние смазочной жидкости, а также осматривать систему на неплотность соединений и наличие протечек. При обнаружении признаков неисправности производят ремонт, по необходимости обращаются к специалистам.

    Замена масла

    Итак, открыв капот мы можем увидеть первый и самый заметный элемент, что включает в себя гидроусилитель руля. В целом, остальные же элементы уместились в корпусе рулевого редуктора и более не распространены по подкапотному пространству и кузову автомобиля. Также нам сразу же понадобится какая-то емкость, в которую мы будем сливать уже отработанную жидкость. Подойти может все что угодно, хоть ведро, хоть канистра. Не рекомендуем вам выбрасывать слитое масло, оно вполне пригодится в каком-то мелком ремонте просто для смазки. Подливать его в уже новое масло ваше ВАЗ 2114 ни в коем случае нельзя: масло должно быть однородным. Также нужно дать остыть двигателю автомобиля, чтобы все остыло и масло, если попадет к вам на руки, не обожгло вам кожу.

    Как это работает?

    Гидроусилитель руля (ГУР)

    Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

    Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

    Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

    Преимущества ГУР

    1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
    2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
    3. Вышеупомянутая невысокая стоимость.

    Недостатки ГУР

    Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

    Устанавливаем электроусилитель руля на ВАЗ 2114 своими руками

    Рулевая система автомобиля ВАЗ 2114 с самого своего производства предполагала возможность установки гидроусилителя руля при помощи установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

    Такая модификация позволит легче поворачивать автомобиль и повысит комфортное управление. Особенно это касается водителей, которые большую часть времени ездят в городе.

    Основным отличием гидроусилителя руля (ГУР) от ЭУР заключается в том, что сила (эффективность) работы первого напрямую зависит от скорости работы мотора. При большой скорости вращать руль уж слишком легко. Это сказывается как на ощущении езды, так и на управляемости.

    Для преодоления таких проблем ГУР подсоединяется не напрямую к мотору, а используя регулятор коэффициента усилений. Именно таким функционалом владеет электроусилитель. Для работы ЭУР не характерна прямая связь усилия с мощностью мотора, что позволяет включаться в работу насколько это нужно в конкретной обстановке.


    Электроусилитель руля для ВАЗ 2114

    Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

    Дополнительные плюсы использования электроусилителя вместо ГУР:

    • Меньшие требования к обслуживанию (не нужно следить за маслом, соединениями).
    • В мороз не нужно прогреваться, как при использовании ГУР.
    • Установить ЭУР намного легче (не нужно будет вмешиваться в моторный отсек).
    • Высокая надежность.
    • Минусом можно назвать только меньшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

    Виды и достоинства усилителей руля

    Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.


    Установочный комплект

    Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

    Электроусилитель


    Схема электромеханического усилителя

    Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

    ЭУР выполняет несколько задач.

    1. Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
    2. Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
    3. Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

    Гидроусилитель

    В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

    Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

    Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

    Функции у ГУР следующие:

    • Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
    • Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
    • Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
    • Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
    • Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

    Установка гидроусилителя руля на ВАЗ 21099, 2109, 2108

    Немало умельцев на просторах нашей родины, создали тюнинговые ателье, способные с разной степенью успеха «наворотить» ваш автомобиль и сделать его неузнаваемым. И не только ходовую часть но и двигатель и трансмиссию то есть, что называется полный тюнинг. На некоторых из них вам предложат установить гидроусилитель или электроусилитель руля .

    Смысл гидроусилителя Ваз 2109 понятен всем, его значение в комплектации автомобиля трудно переоценить. Не сложен и принцип его работы. Конструктивно он состоит из гидронасоса, как источника энергии и устройства исполнения, на которое эта энергия передается. Это исполнительное устройство должно быть совмещено с рулевым механизмом. На сегодняшний день ни один из известных нам производителей авто не производит ГУРы самостоятельно, а приобретает их у различных компаний. Известной маркой, производящей это оборудование, является Zahnrad Fabrik, немецкая компания, отличающаяся высоким качеством своей продукции.

    В некоторых отечественных моделях и, в частности, на ВАЗ 21106 используется ГУР именно этой марки и разработан он был по заказу Опель, специально для автомобилей схожего с 21106 класса. Поэтому применение этого оборудования на 2110 уже, по факту, прошло сертификацию.

    Устанавливая гидроусилитель на ВАЗ 2109 . было решено провести небольшой тест. Идея эта давно витала в воздухе и, наконец, время пришло. Для начала пришлось спустится с третьего этажа многоярусного гаража, по аппарелям, разворачиваясь в сильно ограниченном пространстве, это испытание гидроусилитель от ZF выдержал отлично, при частых разворотах прилагаемые усилия были минимальны. В городском режиме он также не вызвал нареканий и принес массу приятных ощущений. При необходимости, ГУР позволяет «докручивать» руль на нужный угол, переводя машину на меньший радиус. Вдобавок ко всему посчитали количество полных оборотов руля производимых. При стандартных трех с половиной на «десятке», с гидроусилителем эта цифра стала 3 и 1/3, что означает изменение передаточного числа и следовательно повышение точности управления.

    Каждый водитель понимает насколько облегчается парковка в ограниченных городских условиях. Наш усилитель прекрасно показал себя и в этом случае. При работе на малых оборотах не чувствовалось изменений с приложением усилий.

    Такое же впечатление и от езды на высоких скоростях, при максимальных оборотах. При увеличении скорости, руль становится немного более тугим, продолжая достойно обеспечивать обратную связь.

    Если попытаться подвести итог, то управление с гидроусилителем, безусловно, нравится всем. И оборудовав свою машину этой функцией, вы получаете абсолютно другой автомобиль и качественно иное вождение.

    Установка гидроусилителя руля на ВАЗ 2109 видео

    Рекомендую прочесть:

    • Перебрать коробку передач (КПП) на ВАЗ 21099,2109,2108 своими руками
    • Правильно обкатываем двигатель ВАЗ 21099, 2109, 2108 после капитального ремонта
    • Секреты тюнинга двигателя ВАЗ 2106
    • Форсануть классику по максимуму
    • Тюнинг ВАЗ 2104
    • Тюнинг задней балки/подвески ваз 21099, 2109, 2108 своими руками
    • Тюнинг ВАЗ 2102 + двигатель от Шкоды
    • Тюнинг 2108. Изготавливаем короткоходную кулису

    Недостатки ГУР и ЭУР


    Подключение
    Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

    Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

    1. Гидроусилитель не позволяет дополнительно экономить топливо, однако эффективность электроусилителя порой оказывается слишком низкой.
    2. У гидроусилителя есть слабый элемент — это насос. Его приходится регулярно проверять, следить за его состоянием. Так сложилось, что на ВАЗ 2114 этот компонент не отличается надежностью.

    Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

    Возможные проблемы

    Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.


    Проводка

    Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

    Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля . Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.

    Замена гидроусилителя lada 2114 (ваз 2114)

    С момента производства ВАЗ-2114 предусматривается установка дополнительных комплектов облегчения управления. Это такие, как гидроусилитель и электроусилитель руля, но в комплекте с новым автомобилем они не идут. Так, каждый автомобилист не отказался бы иметь одну из данных систем, чтобы упростить управление автомобилем.

    Видео об установке электроусилителя руля на автомобиль семейства ВАЗ

    Видеоматериал расскажет, как установить на автомобиль электроусилитель руля, а также поведает о некоторых нюанса и тонкостях процесса.

    Основные функции гидроусилителя рулевого управления

    К основным функциям ГУР можно отнести:

    1. Смягчение ударов, передающихся на руль при движении по неровным поверхностям. Как следствие, снижается общая утомляемость (даже при длительном вождении), упрощается процесс управления в случае выхода каких-либо систем из строя;
    2. снижение передаточного числа. Благодаря этому качеству, число оборотов рулевого колеса от одного крайнего положения к другому минимально. Следовательно, маневренность автомобиля возрастает в разы;
    3. сохранение управляемости авто даже при выходе ГУР из строя. При этом возвращается прежняя жесткость вращения рулевого колеса;
    4. гарантия ощущения дороги (обратной связи) в любой ситуации и эффект кинематического следящего действия.

    Процесс установки

    Как известно, на всех автомобилях иностранного производства устанавливают гидроусилитель руля, который изначально идет в базовой комплектации автомобиля. Но, с отечественным автопромом, не все так просто. Так, почти все машины, наоборот, не оснащаются данной конструкцией, а функция идет как дополнительная опция, за отдельные деньги.

    ЭУР или ГУР — что лучше выбрать на ВАЗ-2114?

    Так, что же установить гидроусилитель или электроусилитель? Этот вопрос терзает множество автомобилистов. Конечно, по всем показателям ЭУР уступает ГУР, но есть один, который перечеркивает все плюсы «гидрика». Этим показателем является цена.

    Что необходимо для установки

    Перед тем, как начать монтаж, необходимо собрать все необходимо оборудование. Что же понадобиться автомобилисту, в данном случае:

    • Электроусилитель.
    • Блок управления.
    • Промвал.
    • Проводка.

    Процесс установки электроусилителя

    Теперь, когда всё готово, можно перейти непосредственно к процессу установки электроусилителя руля на автомобиль. Прежде чем начать процедуру, стоит отметить, что необходимо заменить проводку рулевой колонки. В данном случае, не будет никаких обрезаний проводов и «скруток». Все подключается к стандартным колодками.

    Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соединяем два провода с сечением 4 квадрата с аккумулятором. В обязательном порядке стоит установить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, К-линия и проводок на контрольную лампу.

    Не забываем проверить наличие сигналов спидометра и тахометра.

    Итак, все было подготовлено, и теперь можно перейти непосредственно к процессу установки ЭУР. Рассмотрим, пошаговую инструкцию к установке:

    1. Демонтируем клемму-минус с аккумуляторной батареи.
    2. Снимаем рулевое колесо.
    3. Демонтируем кожух облицовки рулевой колонки.
    4. Отсоединив провода, демонтируем переключатели и замок зажигания.
    5. Открутив крепежные элементы, демонтируем рулевой вал.
    6. Теперь на электроусилитель необходимо установить вал.
    7. Следующим этапом становиться настройка проводки, что не так уж и сложно, как кажется на первый взгляд.
    8. Тянем 2 провода с салона к АКБ. Многие рекомендуют делать это внутри левого крыла. Для большей удобности, рекомендуется демонтировать следующие элемент: бачок стеклоомывателя, АКБ и полку для аккумуляторной батареи.
    9. Делаем крепления для электроусилителя руля.
    10. Устанавливаем деталь в посадочное место и фиксируем, при помощи гаек.
    11. Финальным этапом установки становиться подключение электроники ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель. В точности с предыдущим действием, необходимо подключиться к серому проводу.
    12. Теперь, для того, чтобы электроусилитель заработал, необходимо подключиться к плюсу и минусу.
    13. Процедура установки ЭУР завершена и если все сделано, верно, и в точности, то все будет работать.
    14. Остальную сборку проводим в обратном порядке и согласно технических схем.

    Регулировка руля

    Также, если после установки неудобно расположение руля и электроусилитель слишком низко или высоко, то немного это неудобство можно поправить при помощи регулировки. Сделать это можно сточив края промвала или дополнительно установив прокладки и втулки.

    Стоит помнить, что в отличие от гидроусилителя, автоматика электроусилителя отключатся, когда скорость становиться свыше 50 км/час.

    Но, не стоит отчаиваться и расстраиваться ведь на такой скорости в управлении не чувствуется, включена или выключена данная функция.

    Выбор изделия

    2172-3450008 — оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114. Так, это наиболее подходящий в данном случае вариант. Средняя стоимость составляет около 20 000 рублей.

    Преимущества и недостатки установки ЭУР на автомобиль

    Все вопросы выбора и установки рассмотрены, но хотелось бы еще поведать о преимуществах электроусилителя перед ГУРом:

    • Обслуживание занимает меньше времени и имеет намного ниже требования. Так, нет необходимости следить за маслом, а также соединениями.
    • В отличие от ГУР, электроусилитель зимой, в мороз, не нужно греть.
    • Установка ЭУР проводится намного легче и дешевле чем гидроусилителя.
    • Высокий уровень надежности.
    • Стоимость изделия. ЭУР в несколько раз дешевле ГУРа.

    Характеристика модели ВАЗ 2114

    Самара — это довольно симпатичный пятидверный хэтчбэк, который начал собираться еще в девяностые, но вышел на публику только в начале нулевых. В отличие от предыдущих проектов, Самара обладала усиленной технической начинкой, развивала значительно большую скорость, оставаясь хорошо управляемой на скорости в 160-170 км/ч (для отечественных автомобилей это очень хороший показатель).

    Автомобиль обладал такими характеристиками, как надежность, практичность, устойчивость к неблагоприятным внешним факторам, выносливость и неплохая динамика. А что еще нужно на наших экстремальных дорогах, особенно если говорить о провинции? В общем, машина стала востребованной и на долгие годы получила титул лидера продаж, все-таки иномарки по карману далеко не всем, а тут и внешность удовлетворительна, и качество сносно.

    Но, конечно, как и все машины АвтоВАЗа, Самара обладала не только достоинствами. Ряд недостатков сгустили над автомобилем «тучи» грозной критики, которая не утихает и сегодня. В особенности профессионалы отмечают хрупкость многих элементов, недостаточное рабочее состояние двигателя и трансмиссии, тормозной системы, которые слишком часто выходят из строя.

    Видео пример работы электроусилителя руля на ВАЗ-2114

    Процесс установки электроусилителя руля на ВАЗ-2114 достаточно длинный и не просто процесс, на который потребуется много времени и сил. Конечно, многим автомобилистам, он покажется достаточно сложным и почти невозможным. Поэтому, если автолюбитель не уверен в своих силах, необходимо обратиться в автосервис, где все сделают достаточно быстро.

    Автомобиль ВАЗ 2114 является одним из самых используемых и покупаемых на сегодняшний день. Это модификация той самой «девятки», которая получила своё распространение прямо с выхода первое серии с конвейера завода. Этот же автомобиль получил массу новинок в свое распоряжение: от инжекторного двигателя и мягко подвески до мягки удобных сидений.

    Регулировка положения руля

    Если высота и положения руля вам не нравится, то тут нужно будет стачивать края промвала до нужного вам размера или устанавливать прокладки между пластиной и корпусом. Стоит помнить, что электроусилитель руля отключается автоматикой на скорости выше 50 кмчас, в отличии от того же самого ГУР.

    Установка электроусилителя руля своими силами вполне реальна. Стоит только помнить, что даже у опытного водителя она займет много времени и сил. Но для любителя комфортной езды результат оправдает все затраты и надежды.

    После установки руля с подогревом, пересвета приборной панели, решил окончательно добить себя комфортом в области рулевой колонки.

    Виды устройств

    • Электрический.
    • Пневматический.
    • Механический.

    Пневматический же устроен и вовсе очень сложно, здесь присутствует масса элементов: баллон, компрессор, трубопроводы и патрубки, усилительный механизм и прочее. Вся эта конструкция очень ненадежна и малейший сбой в работе хотя бы одного составляющего приводит к отсутствию эффекта как такового. Механический усилитель выглядит как набор различных шестерен у корпусе и его эффект достигается за счет измененного передаточного числа вращения, здесь минимальное усиление.

    Именно поэтому сегодня чаще всего можно встретить на автомобиле именно гидроусилитель руля, именно из-за его надежности, простоты и эффективности именно он был выбран для установки на ВАЗ 2114. Самая опасная поломка, которая может случиться, это течь рабочей жидкости. Далее, мы рассмотрим, как правильно разобраться и определить место протекания в системе и как правильно проводить замену рабочей жидкости в ВАЗ 2114.

    Итак, открыв капот мы можем увидеть первый и самый заметный элемент, что включает в себя гидроусилитель руля. В целом, остальные же элементы уместились в корпусе рулевого редуктора и более не распространены по подкапотному пространству и кузову автомобиля. Также нам сразу же понадобится какая-то емкость, в которую мы будем сливать уже отработанную жидкость. Подойти может все что угодно, хоть ведро, хоть канистра. Не рекомендуем вам выбрасывать слитое масло, оно вполне пригодится в каком-то мелком ремонте просто для смазки. Подливать его в уже новое масло ваше ВАЗ 2114 ни в коем случае нельзя: масло должно быть однородным. Также нужно дать остыть двигателю автомобиля, чтобы все остыло и масло, если попадет к вам на руки, не обожгло вам кожу.

    Процесс установки

    При установке ГУР желательно, чтобы была снята КПП — так значительно удобнее работать. Потому как если все остается на месте, то придется максимально расширить левое окно рулевой тяги и устанавливать рейку без трубок подачи, прикручивать на месте — достаточно сложно.

    Затем отрезается часть правой стойки телевизора, для того чтобы генератор удобно разместился. Втулки вставляются в натяжитель ремня генератора. Лишнее отрезается. Далее устанавливаем кронштейн насоса гидроусилителя руля на ВАЗ 2114 с заранее прикрученным насосом, притягиваем шланг подачи давления и прилаживаем бензомаслостойкий шланг, который стягивается хомутом.

    Устанавливается ремень, затягивается. Затем нужно примерить рейку и вырезать такую часть моторного щита, чтобы вал рулевой рейки имел небольшой зазор относительно рулевого вала, трубок, моторного щита.

    Далее устанавливаем на место. Осталось залить жидкость, прокачать систему, завести.

    Ставим электроусилитель руля на ВАЗ-2114 своими руками: полный алгоритм установки с фото

    С момента производства ВАЗ-2114 предусматривается установка дополнительных комплектов облегчения управления. Это такие, как гидроусилитель и электроусилитель руля, но в комплекте с новым автомобилем они не идут. Так, каждый автомобилист не отказался бы иметь одну из данных систем, чтобы упростить управление автомобилем.

    Видео об установке электроусилителя руля на автомобиль семейства ВАЗ

    Видеоматериал расскажет, как установить на автомобиль электроусилитель руля, а также поведает о некоторых нюанса и тонкостях процесса.

    Установка ЭУР на ВАЗ 2114 или ГУР?

    2001 год стал годом появления нового проекта от отечественного автопроизводителя АвтоВАЗ. Модель имела два названия — Самара-2 или ВАЗ 2114. По сути, это была усовершенствованная версия всем известной девятки.


    Комплект ЭУР

    Модернизация оказалась очень серьезной, коснулась буквально всех узлов автомобиля. Не исключением стала рулевая система. В отличие от множества других моделей, выпускаемых АвтоВАЗом, на 2114 предлагали на выбор сразу два усилителя рулевого управления — гидроусилитель и электроусилитель.

    Процесс установки

    Как известно, на всех автомобилях иностранного производства устанавливают гидроусилитель руля, который изначально идет в базовой комплектации автомобиля. Но, с отечественным автопромом, не все так просто. Так, почти все машины, наоборот, не оснащаются данной конструкцией, а функция идет как дополнительная опция, за отдельные деньги.

    ЭУР или ГУР — что лучше выбрать на ВАЗ-2114?

    Так, что же установить гидроусилитель или электроусилитель? Этот вопрос терзает множество автомобилистов. Конечно, по всем показателям ЭУР уступает ГУР, но есть один, который перечеркивает все плюсы «гидрика». Этим показателем является цена.

    Так, ЭУР с установкой обойдется в 20 000 рублей, в то время как комплект гидроусилителя без монтажа составляет 25 000 рублей. Итак, как показывает практика, большинство автомобилистов выбирают для установки электроусилитель руля.

    Процесс замены гранаты подробно

    Для начала, перед тем, как начинать непосредственно процедуру замены необходимо определиться с инструментарием. Итак, что же понадобится при замене внутренней гранаты: вороток и головки 13-17, а также 30; ключи 17 и 19; домкрат; лампа; плоскогубцы; шрусовая смазка; баллонный ключ; и непосредственно сама запасная часть.

    Поехали!

    Теперь, когда все собрано, можно приступить к процедуре замены:

    1. Демонтируем нижнюю защиту двигателя.
    2. Сливаем масло с КПП.
    3. При помощи баллонного ключа демонтируем колесо.
    4. Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.
    5. Поддомкрачиваем автомобиль.
    6. Отсоединяем шаровую опору от ступицы.
    7. Вытаскиваем ШРУС со ступицы.
    8. Под капотом, с помощью монтировки, вытаскиваем внутренний ШРУС с КПП.
    9. Теперь, можно вытянуть валовый привод наружу, в сборе с грантами.
    10. Для удобства зажимаем в тиски.
    11. При помощи плоскогубцев снимаем хомут пыльника.
    12. Снимаем пыльник.
    13. Вынимаем гранату.
    14. Установка проводится в обратном порядке, со сменой всех расходных материалов. В пыльник необходимо поместить шрусовую смазку.
    Оригинал

    2108-2215056 — оригинальный каталожный номер внутренней гранаты для ВАЗ-2114. Средняя стоимость составляет — 2000 рублей . На посадочные места креплений становится легко и не требует доработок.

    Аналоги

    Кроме оригинальных запасных частей, на автомобильном рынке можно найти достаточно много аналогов, которые по качеству и цене ничем не уступают оригиналу. Все они сертифицированы и рекомендованы для установки на данный автомобиль. Итак, рассмотрим, какие аналоги можно устанавливать на ВАЗ-2114:

    Некоторые владельцы ВАЗ-2114 рекомендуют к установке трипоидные гранаты.

    Что необходимо для установки

    Комплект для установки электроусилителя руля на ВАЗ-2114

    Перед тем, как начать монтаж, необходимо собрать все необходимо оборудование. Что же понадобиться автомобилисту, в данном случае:

    • Электроусилитель.
    • Блок управления.
    • Промвал.
    • Проводка.

    Блок управления усилителем

    Процесс установки электроусилителя

    Теперь, когда всё готово, можно перейти непосредственно к процессу установки электроусилителя руля на автомобиль. Прежде чем начать процедуру, стоит отметить, что необходимо заменить проводку рулевой колонки. В данном случае, не будет никаких обрезаний проводов и «скруток». Все подключается к стандартным колодками.

    Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соединяем два провода с сечением 4 квадрата с аккумулятором. В обязательном порядке стоит установить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, К-линия и проводок на контрольную лампу.

    Не забываем проверить наличие сигналов спидометра и тахометра.

    Итак, все было подготовлено, и теперь можно перейти непосредственно к процессу установки ЭУР. Рассмотрим, пошаговую инструкцию к установке:

    Снимаем клемму «-» с АКБ

    Процесс демонтажа переключателей на руле

    Подключение проводов питания ЭУР

    Установка креплений для электроусилителя

    Устанавливаем электроусилитель руля на посадочное место

    Находим необходимые провода и подключаемся к ним

    Регулировка руля

    Также, если после установки неудобно расположение руля и электроусилитель слишком низко или высоко, то немного это неудобство можно поправить при помощи регулировки. Сделать это можно сточив края промвала или дополнительно установив прокладки и втулки.

    Стоит помнить, что в отличие от гидроусилителя, автоматика электроусилителя отключатся, когда скорость становиться свыше 50 км/час.

    Но, не стоит отчаиваться и расстраиваться ведь на такой скорости в управлении не чувствуется, включена или выключена данная функция.

    Выбор изделия

    Сравнение штатной рулевой колонки и с электроусилителем

    2172-3450008 – оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114. Так, это наиболее подходящий в данном случае вариант. Средняя стоимость составляет около 20 000 рублей.

    Инструкция по установке

    При установке электроусилителя надо учитывать, что нужно будет заменить рулевую колонку ВАЗ 2114 «колонкой с электроприводом». Для этого начнем с проводки. Нужно будет разобраться с колодками. «Скруток» никаких не нужно будет. В колодке есть клемма, которую нам нужно извлечь и вставить ее на колодку в жгуте.

    Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соедините два провода с сечением 4 квадрата с аккумулятором. Не забываем подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу. Не забудьте проверить наличие сигналов спидометра и тахометра.

    Установка на этом завершена. Если все сделали внимательно по инструкции, то будете наслаждаться легкостью управления ВАЗ 2114.

    Усилитель руля в ВАЗ 2114

    Автомобиль ВАЗ 2114 является одним из самых используемых и покупаемых на сегодняшний день. Это модификация той самой «девятки», которая получила своё распространение прямо с выхода первое серии с конвейера завода. Этот же автомобиль получил массу новинок в свое распоряжение: от инжекторного двигателя и мягко подвески до мягки удобных сидений.

    Есть здесь и гидроусилитель руля, он призван помочь водителю управляет автомобилем и снизить его усталость при поездках на дальние расстояния.


    ВАЗ 2114

    Виды устройств

    Гидроусилитель руля представляет собой устройство, с помощью которого рабочая жидкость создает давления на рулевую рейку. За счет этого водителю нужно прикладывать гораздо меньше усилий к рулевому колесу, чтобы сместить его с места. Существует несколько видов такого оборудования, рассмотрим основные минусы всех остальных моделей усилителей и того станет ясно, почему именно гидроусилитель руля был установлен на ВАЗ 2114, да и, вообще, на большинстве современных автомобилей. Существуют в мире помимо этого такие варианты:

    • Электрический.
    • Пневматический.
    • Механический.

    Первый вариант является следующим после гидравлического по своей распространенности. Его действие основывается на применении магнитных сил для вращения оси руля. Но здесь присутствует и ощутимы минус — расход электроэнергии аккумуляторной батареи, что начинает сразу же влиять на расход топлива автомобилем.

    Пневматический же устроен и вовсе очень сложно, здесь присутствует масса элементов: баллон, компрессор, трубопроводы и патрубки, усилительный механизм и прочее. Вся эта конструкция очень ненадежна и малейший сбой в работе хотя бы одного составляющего приводит к отсутствию эффекта как такового. Механический усилитель выглядит как набор различных шестерен у корпусе и его эффект достигается за счет измененного передаточного числа вращения, здесь минимальное усиление.


    Гидроусилитель руля ВАЗ 2114

    Именно поэтому сегодня чаще всего можно встретить на автомобиле именно гидроусилитель руля, именно из-за его надежности, простоты и эффективности именно он был выбран для установки на ВАЗ 2114. Самая опасная поломка, которая может случиться, это течь рабочей жидкости. Далее, мы рассмотрим, как правильно разобраться и определить место протекания в системе и как правильно проводить замену рабочей жидкости в ВАЗ 2114.

    Как работает гидроусилитель руля?

    Принцип работы гидроусилителя руля очень прост. Когда рулевое колесо не вращается, то специальный золотник в корпусе распределителя находится в нейтральной позиции (для этого по его краям установлены специальные центрирующие пружины).

    При этом жидкость в системе беспрепятственно перемещается по полости распределителя. В стационарном положении руля насос гоняет жидкость по системе и не выполняет никаких дополнительных действий.

    Как только руль поворачивается, происходит смещение золотника и перекрытие сливной магистрали.

    В итоге масло попадает в рабочую часть цилиндра под определенным давлением и заставляет вращаться колеса. При прекращении вращения руля, золотник возвращается на место.

    Выше мы упоминали о таком качестве гидроусилителя, как обеспечение «чувства дороги». Смысл здесь прост. Система упрощает водителю процесс вождения и помогает правильно поворачивать руль в различных режимах (при сухом асфальте, гололедице и так далее).

    То есть, на скользком покрытии рулевое колесо должно вращаться проще, чем на сухой дороге. Обеспечивается это за счет добавления в систему различных элементов — шайб, камер, плунжеров и так далее.

    Получается, что чем большее сопротивление возникает при развороте колес, тем значительнее усилие требуется для давления на цилиндр и тем сильнее нужно вращать руль.

    Эффективна система и при наезде на препятствия, когда колесо стремится повернуть и изменить направление движения. Как правило, этого не происходит из-за минимального хода золотника.

    Еще один большой плюс системы — поглощение почти всех толчков и ударов, которые передаются от дороги.

    Если же гидроусилитель по какой-то причине пришел в негодность, то возможность управления колесами сохраняется. Но усилие уже передается не жидкостью под давлением, а самим золотником, воздействующим на распределитель.

    Дальше дается команда и на сами колеса. Единственный минус лишь в том, что придется прикладывать много больше усилия для поворота колеса.

    Гидроусилитель руля — надежная и качественная система. Но она прослужит долго только при качественном (и главное — своевременном) обслуживании и ремонте. Удачной дороги и конечно же без поломок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
