Переделка выключателей в кнопки и мини-обзор текущего рынка
Прошло уже достаточно много времени с тех пор, как в 2014 году я написал статью с подборкой 2-х клавишных выключателей, доступных на тот момент, которые можно было применять в домашней автоматизации. За это время многое изменилось, и практически все коллекции и линейки выключателей, упомянутые в том материале, ушли с российского рынка. Редкие исключения в виде Legrand Valena Life пока еще продаются, но учитывая то, что производятся данные изделия в ЕС, есть все основания предполагать, что рано или поздно складские запасы у дистрибьюторов закончатся. Но значит ли это, что на домашней автоматизации можно ставить крест? Конечно же, нет.
Для подключения к блокам автоматики нужны выключатели без фиксации — кнопки. Разумеется, можно использовать и обычные выключатели. Но функционально традиционные выключатели уступают кнопкам. Например, с обычными выключателями нельзя использовать такие функции как двойной клик, удержание, диммирование. Кроме того, положение такого выключателя ничего не будет говорить о состоянии освещения, ведь включить свет можно выключателем, а выключить с помощью телефона. Особенно странно это будет выглядеть в блоках выключателей, где положение клавиш, к примеру, при полностью выключенном освещении может быть абсолютно произвольным. Поэтому мы рекомендуем кнопки. Во многих линейках электротехнических изделий разных производителей есть 1-клавишные кнопки. Но часто при большом количестве групп освещения этого недостаточно. Нужны как минимум 2-х клавишные кнопки. А вот с этим проблемы.
В данной статье я расскажу, какие решения есть на текущей момент. Вместе с тем, прошу пользователей, которым известны другие варианты, поделиться информацией в комментариях.
Обычный выключатель отличается от кнопки наличием простейшей возвратной пружинки. В подавляющем большинстве случаев в тех сериях электротехнических изделий, в которых доступны одноклавишные кнопки, они отличается от обычных выключателей только наличием установленной пружинки. В этом случае конструктивно 1-клавишные кнопки и 1-клавишные выключатели полностью идентичны. То есть, в обычном выключателе предусмотрено место для установки пружинки, но самой пружинки нет. Достаточно поставить пружинку, чтобы превратить выключатель в кнопку. Нужно только подобрать пружинку. Чаще всего она имеет длину 10-12 мм и диаметр 3-4 мм. Звучит просто, но есть одна засада. Даже если в каталоге серии присутствуют 1-клавишные кнопки, в выключателях с двумя клавишами мест под пружинки зачастую не предусмотрено. К счастью, существуют производители и серии, в которых установка пружинок все же возможна не только в 1-клавишные, но и в 2-х клавишные выключетели.
LK Studio
LK60. На стиле.
Во всех выключателях данного российско-китайского производителя места под установку пружинок предусмотрены. Для примера возьму серию LK60 по одной очень важной причине. В данной серии предлагаются не только 2-х клавишные, но и 3-х клавишные выключатели, что вообще говоря, большая редкость. Бренд LK Studio российский, но производятся LK60 в Китае предприятием Lumi Legend Electrical Co., Ltd. Для выключателей LK Studio производитель предлагает родные пружинки 12×3 мм
Для апгрейда простого выключателя в кнопку необходимо только снять лицевые клавиши и установить пружинки в специальные посадочные места.
2-х кнопочный выключатель с установленными штатными пружинками
Процесс установки пружинок достаточно простой и не требует особенной квалификации или специального инструмента. Тем не менее, немного приспособиться, приноровиться все же потребуется. Сначала пружинки могут отскакивать и улетать. Но после нескольких неудачных попыток появится необходимый опыт, который позволит ставить и снимать пружинки за пару секунд.
Важный нюанс. 1-клавишный выключатель в LK60 конструктивно унифицирован с 2-х клавишным, поэтому мест для пружинок два и пружинки требуется тоже две. Если поставить только одну, то выключатель будет работать ненадежно.
Еще одно наблюдение. Если вместо родной стальной черной пружинки размером 12х3 поставить пружинку из нержавейки 10х4 (которая в принципе также встает в штатное посадочное место), то выключатель будет работать чуть мягче, а если такую же размером 10х3, то еще и тише. Но тут у разных людей, пожалуй, разные предпочтения. Многию любят, чтобы щелчек был четким, а нажатие с точки зрения тактильных ощущений внятным. В этом плане при подборе выключателей имеет смысл поэкспериментировать с разными пружинками, чтобы выбрать для себя наиболее комфортный вариант.
Legrand Etika и Legrand Structura
Французская компания Legrand давно и прочно обосновалась в России и даже открыла здесь производство некоторых серий электроустановочных изделий. Так, например, выключатели серии Etika производятся на российском предприятии. У Etika есть сестра-близнец — это Legrand Structura. Но если изделия линейки Legrand Etika можно найти у разных поставщиков, то Legrand Structura только во французской же сети магазинов для дома Леруа Мерлен. Вероятнее всего, это специальная серия только для данного ретейлера. Конструктивно выключатели двух этих серий — полные копии и отличаются только цветом суппорта и формой клавиш. У Structura они ровные и прямоугольные, а у Etika скругленные и слегка изогнутые. По сравнению с большинством других выключателей, в том числе и от самой Legrand, суппорта Etika и Structura целиком выполнены не из металла, а из пластика. Даже места крепления винтов, что может вызывать некоторые вопросы по поводу прочности и долговечности. В текущий момент проблем с поставками выключателей Etika и Structura не наблюдается. Российское производство существенно снижает риски того, что изделия данных серий исчезнут с полок магазинов, но 100% гарантии сам по себе этот факт не дает, так как владелец бренда — компания, как это сейчас называется, из недружественной страны.
Legrand Structura цвет белый (слева) и Etika цвет алюминий (справа)
Установка пружинок в выключатели Etika и Structura в целом схожа с тем, как это делается в LK60. Также требуется только снять лицевые клавиши и немного потренироваться, поискав при этом разлетающиеся пружинки под столом. Отличие от LK60 в том, что в Etika подходят только пружинки диаметром 4 мм. Пружинки из нержавейки размером 10×4 встают хорошо и работают вполне приемлемо. Лучше для данных выключателей подошли бы пружинки от Schneider Electric S520299, так как при схожих габаритах они чуть жестче. Но к сожалению они делаются в Испании и в настоящее время в Россию не поставляются. По той же причине российскому потребителю пришлось распрощаться с серией Unica от SE.
2-х клавишный переключатель Legrand Etika/Structura с установленными пружинками 10х4
Самое важное про Etika с Structura. В 2-х клавишных выключателях мест под установку пружинок нет! Нужны не выключатели, а переключатели. По какой-то неведомой причине конструкция переключателей отличается и в ней предусмотрены посадочные места для возвратных пружин. Не перепутайте. Еще раз — не выключатели, а переключатели! Например, артикул белого 2-х клавишного переключателя Structura: 764060, а белого переключателя Etika: 672212. И да, они дороже простых выключателей. Поскольку у переключателей на каждую клавишу 3 зажимных контакта, подключать к автоматике нужно, например, контакты 1 — L для первой клавишы и 2 — L для второй. То есть, нижние зажимы 2B и 2A не используются.
Legrand Valena
Valena — это классика. Изделия данной серии представлены на российском рынке уже более 15 лет и отличаются качеством исполнения, современным дизайном, высокой надежностью и что немаловажно демократичной ценой. Ну, я лично использую эту серию в своем доме, наряду с ABB Busch Jaeger (пока-пока). Сейчас Valena все еще продается, но сколько эта серия продержится в наших магазинах неизвестно. Ведь делаются выключатели в Португалии.
Legrand Valena Classic
В серии Valena (а речь идет о классической серии, не о Life) есть штатные одноклавишные кнопки, но нет 2-х клавишных. Хотя конструктивно поставить пружинки в 2-х клавишные выключатели все-таки возможно. Правда, такая модификация намного сложнее по сравнению с апгрейдом Etika/Structura или LK60, так как требуется абсолютно полная разборка выключателя. Один выключатель вы, очевидно, разломаете, но с последующими проблем быть не должно.
В центре качелек штатные пружины механизма переключения
Возвратные пружины 10х3 установлены на фото сверху ближе к краю переключателей
Для того, чтобы поставить пружинки в Legrand Valena требуется:
- Снять лицевые клавиши
- Снять металлический суппорт. Он отщелкивается.
- Разъединить верхнюю и нижнюю часть механизма. Все также на защелках.
- Снять пластиковые качельки (на которые крепятся лицевые клавиши). Обратите внимание, что одна пружинка, которая нужна для работы механизма, там уже есть.
- Установить дополнительные возвратные пружинки 10х3 и поставить качельки на место
- Обратно соединить верхнюю и нижнюю часть механизма, умудрившись попасть штатной пружинкой механизма в выступ контактной пластины механизма. Это самое сложное.
- Установить суппорт
В целом ничего сложного, если разобраться как именно отщелкиваются различные части выключателя и научиться попадать пружинкой механизма в контактные пластины. С первого раза точно не выйдет. Нужна тренировка.
OneKeyElectro
OneKeyElectro — еще один российский бренд, предлагающий продукцию китайского производства. В данном случае производителем выступает Вэньчжоу Гуйпай Электрик Лтд. Для нас эти изделия интересны тем, что во всех выключателях предусмотрены посадочные места под пружинки. А еще это, пожалуй, одни из самых дешевых выключателей, которые можно переделать в кнопки. Правда, есть бочка дегтя.
С данными выключателями совместимы только пружинки из нержавейки размером 10х3 или 10х4. Черные пружинки от LK Studio не подходят — двухклавишный выключатель работает с ними ненадежно. Пружинки 10х4 нажимаются чуть мягче, чем 10х3. Теперь, что касается дегтя.
Качество проектирования и изготовления данных выключателей довольно среднее. Это проявляется в разных мелочах. Например, если несколько раз понажимать двухклавишный выключатель с установленными пружинками, то лицевые панели влавиш сверху расходятся как на фото выше. И это не зависит от типа или жесткости пружинок. Конструктивный недостаток. Этого эффекта по понятным причинам нет у одноклавишных выключателей. Далее, как правильно отметил в комментариях Sheredeka, механизм собран так, что после установки пружинок выключатель по умолчанию находится в замкнутом состоянии. А нажатие на кнопку размыкает контакты. Почему? Хорошо было бы задать вопрос ООО "Электросистемы и технологии", которые, согласно информации на упаковке, контролируют производство данной продукции на фабрике в г. Вэньчжоу. Механизм придется переворачивать, а это существенно усложняет апгрейд выключателей. Ну и если поискать информацию на данные выключатели в Интернете, то можно найти обилие негативных отзывов. Как говорится, хорошо и дешево бывает, но редко. Что касается громкости срабатывания данных выключателей с установленными пружинками, то я бы сказал, что звук щелчков довольно стандартный. Едва ли он громче, чем у Legrand или LK60.
Хотел бы еще раз попросить пользователей, которые знают о существовании других доступных выключателей, поддающиеся апгрейду, сообщать об этом в комментариях.
Автор: Andrey_B
Любое использование материалов сайта возможно только с разрешения автора и с обязательным указанием источника.
Добавить комментарий:
Сортировка комментариев: Последние сверху | Первые сверху
2023-07-11 19:56:01 | Артём
Кто-нибудь пробовал вставлять пружинки в AtlasDesign?
2023-07-02 22:15:34 | Роман
Использовал ли кто-нибудь кнопки с двумя нажатиями — отдельно верх и низ? Как в приводах для жалюзи. На таких кнопках можно более гибкую логику собирать.
2023-06-15 11:32:59 | Advent
Если кто-то так же ищет готовое кнопочное/модульное решение с отдельной подсветкой — обратите внимание на DKC Avanti. Куча цветов, куча рамок, много чего в наличии. Например двойной кнопочный выключатель 4400154. Подсветку (диод на проводах как в легранде) для которого можно отдельно докупить (440000L — белая 220В / 440000S — синяя 220В) и собрать по нужной схеме. Себе заказал пощупать, если будет что добавить — допишу.
2023-05-31 10:26:21 | Марат
А никто не встречал накладные включатели, в которые можно пружину добавить?
У LK-Studio есть включатель с артикулом 811104 ( https:/lkstudio.ru/STANDARD/vyklyuchateli-klavishnye/vyklyuchatel-dvuhklavishnyj )
Но нигде не нашел ее в разобранном виде.
2023-05-10 23:10:02 | Андрей
А похоже переделке с использованием пружинок также подвержен продающийся в леруа переключатели Simon 24. Я купил один на пробу, на первый взгляд штатное место есть. В ближайшее время постараюсь подтвердить/опровергнуть.
2023-04-24 21:05:49 | Евгений
У LK60 обнаружилась проблема. От солнечного света желтеют белые кнопки и розетки, а рамки не подвержены эту изъяну.
2023-04-23 16:06:27 | Andrey_B
Владимир, это прекрасно, но Schneider Electric ушел с российского рынка, а потому сейчас в продаже нет ни выключателей Unica, ни пружинок к ним.
2023-04-23 13:14:29 | Владимир
Весь дом в Schneider Electrics UNICA обычные с фиксацией, переделал за копейки, купив пружинки Schneider Electric S520299.
2023-04-04 08:42:40 | Alef
серия SEDNA от Schneider Electrics — имеются штатные одноклавишные кнопки, всё легко переставляется в двухклавишные переключатели.
2022-12-15 22:56:05 | Sheredeka
OneKey Electro, серия Florence — Покупал обычные (одно и двух клавишные) и переделывал под пружинку. Правда если просто поставить — то получается "всегда нажатый" вариант, по этому приходилось переворачивать внутренний механизм.
Вариант очень дешевый получился и достаточно симпатичный. Но буду менять, т.к. слишком громкая работа, не всегда отрабатывает на клике — приходится поглубже вдавливать кнопку. в остальном решение достойное.
2022-12-13 20:35:01 | Андрей
у меня вся квартира на "NILSON TOURAN сер. " . Там тоже есть выступ который держит пружину. Пружины использовал от лазерных картриджей (размер не подскажу, подбирал методом тыка)
2022-11-26 19:39:04 | Олег
Вот только закончил переделывать выключатели ЭРА 12. Переделывал с помощью пружинок 2,4&215;5,5 мм https:/www.vseinstrumenti.ru/stanki/promyshlennye-komponenty/pruzhiny/szhatiya/stamo/din-2098-i-2098r-0-4×2-4×5-5×5-5-nerzhaveyuschaya-stal-vi4780/
Если кто найдет дешевле пружинки, то желательно чуть длиннее — 2,4&215;6 мм, т.к. немного растягивал для надежной работы (нерастянутые в некоторых выключателях иногда залипали)
2022-11-17 18:17:22 | Олег
Выключатели Werkel, внутри механизм один в один Legrand Valena,
двух/одноклавишные выключатели спокойно можно переделать в кнопку. Широкий набор механизмов и рамок в современном дизайне. Изначально смотрел серию LK80, но все каталожные позиции есть.
2022-11-16 17:46:40 | Andrey_B
Андрей, насколько я помню, в обычных двухклавишных выключателях Legrand Inspiria (а также Atlasdesign) мест под установку пружинок нет. А вот переключатели пока не смотрел.
2022-11-16 14:51:46 | Андрей
А был опыт установки пружин на двухклавишные выключатели Legrand Inspiria?
2022-11-13 13:36:23 | Taurus
OneKey Electro, серия Florence. Для одноклавишных выключателей есть вариант с самовозвратом. Хотя в каталоге производителя они не указаны.
Производитель представлен эксклюзивно в Leroy Merlen + на Ozon (сейчас большие скидки).
Фото выключателя с пружинкой: https:/cdn.leroymerlin.ru/lmru/image/upload/v1653303926/b_white,c_pad,d_photoiscoming.png,f_auto,h_2000,q_auto,w_2000/lmcode/JltdfUyHjUWYrnnO3QgSbw/84684130_05.png
Как приедет пара таких — напишу можно ли переделать двойные выключатели и озвучу параметры пружинки.
2022-10-28 11:17:53 | Ruslan
Очень актуальная статья!
Поскольку у себя пока везде ставлю двухклавишные LK60, то укажу артикулы для бежевого цвета:
861101 — механизм с выключателями;
864101 — рамка 1-постовая, бежевая;
864201 — рамка 2-постовая, бежевая;
868700 — пружина для выключателя.
Как из обычного выключателя сделать кнопку
Народ , понадобилось сделать выключатель на 220в 150W мах с нефиксируемой кнопкой ,кнопка слаботочная , может у кого есть схема .
Вопрос: на чем они вообще делаются ,c помощью симистора ,тиристора или транзистора ,реле с ключём.
50, от этим реле коммутировать нагрузку?
+ не надо делать никаких преобразователей питания, схема проста до безобразия
— реле с обмоткой на 220 надо поискать (у нас в Петербурге цена вопроса ок. 100 руб/шт.)
Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
Там же схема проста до безоразия, аж рисовать лень 🙂
Обмотку реле сажаем на 220, в разрыв цепи обмотки — кнопка
Нагрузку сажаем на 220, в разрыв цепи нагрузки — контакт реле
Вот собственно и всё
Ведущий производитель электрического оборудования компания MORNSUN выпустила серию источников питания на DIN-рейку LI100-20BxxPR3 c выходами на 12, 15, 24 и 48 В. ИП позиционируются для умных домов, а так же используются в составе оборудования для промышленной автоматизации, различных производственных машин, рельсовых систем транспортировки и другого оборудования, работающего в условиях неблагоприятной окружающей среды.
Компания MEAN WELL продолжает активное развитие номенклатуры, осваивая новые направления и обновляя существующую продукцию с учетом возрастающих требований. В настоящий момент в Компэл представлено множество недавно вышедших новинок MEAN WELL.
MEAN WELL выпустил ряд таких новинок как мощные высоковольтные управляемые источники питания, DC/DC-преобразователи со сверхшироким входом (с креплением на DIN-рейку и на шасси), полностью обновил линейку зарядных устройств (ЗУ), DC/AC-преобразователей (инверторов) и ИБП для охранно-пожарных систем. Кроме того, выпущены специальные источники питания с выходным напряжением в виде ШИМ для светодиодных лент и модулей управляемых по DALI2 и 0…10 В, а также другая продукция.
Да нет. Вы чего читать не умеете?
Нажал горит, отпустил погасла.
Схема до того простая, что как выше написали рисовать леь. Возьми смистор и управляй кнопкой через симистор. Схема вулючения симистора стандартная. Нет симистора, возьми тиристор, только диодный мост придется ставить. Схема тоже стандартная.
Рисовать такие, ну просто не в моготу. Их уже раз по десять рисовали.
А если этого не понимаете, то совет Вам не лезть самому, а кого нибудь попросить. Иначе с такими знаниями лезть под высокое напряжение не стоит.
обьясню работу выключателя нажал отпустил включилась еще раз нажал отпустил выключилась нагрузка.
нагрузка: трансформатор 12в две галогеновые лампы 2 * 20ватт
Вопрос: так можно сделать такой вариант выключателя на симисторе тиристоре или нет , насколько помню , если убрать импульс с симистора то он закроется как быть .
схема Dna85 очень интересная , а как туда приладить более мощный тиристор и расчитать номинал деталей под другой тиристор .
Умная квартира своими руками
Для продвинутого освещения дома нужны выключатели света без фиксации. То есть, которые после нажатия сами возвращаются в исходное состояние, как кнопка звонка. В остальном они ничем не отличаются от обычных, только купить их в Питере практически невозможно.
Тем более, если хочется иметь общий стиль выключателей, например, с розетками.
Я уже писал ранее, что в качестве двухклавишного выключателя без фиксации можно найти в продаже такой «для жалюзи». Однако, он стоит заметно дороже обычного. А с одноклавишными — беда.
В этой статье сами сделаем одноклавишный выключатель без фиксации из серии Unica. Для этого необходимо вставить в выключатель пару пружин от авторучки.
Разбираем выключатель. С обеих сторон есть по 2 отверстия, справа — где нужно добавить возвратные пружины — они не используются.
Пружинки наденем на направляющую, которую согнем из толстой проволоки:
Вставляем направляющую с пружинами в отверстия и ставим качалку на место:
Если направляющая все же сильно болтается, следует закрепить ее на качалке тонкой проволочкой, под которую как раз подойдут имеющиеся на качалке выемки (в данном случае не потребовалось):
Ставим на место крышку, и это все — теперь после отпускания выключателя, он сам надежно возвращается в исходное.
Двухклавишный выключатель делается заметно сложнее — в нем нет отверстий под направляющую проволоку.
1 комментарий:
Для уники можно использовать штатный набор пружинок идущих к se odace, altira или к обновленной mureva. Артикул S520299. Идет по 10 пружинок и инструмент для установки пружинок (правда в унике этим инструментом не воткнуть пружинки, поэтому пинцетом надо ставить. Видимо из-за этого и нету у уники штатно этих пружинок). Стоит набор около 145 рублей. Найти в принципе можно в том же элевеле.
Как из обычного выключателя сделать кнопку
Не успел еще я разобраться с одним домом из оцилиндрованного бревна, как столкнулся еще с одним шедевром строительного мастерства, аналогичным описанному в этой истории:
Началось все как всегда совсем не с того, зачем приехали. Приехали сделать электропроводку, ну, и заодно определить, почему в доме пол бугром. При промере оказалось, что уровень пола гуляет в помещении 7*7 м на 8см, во всем доме на 13см. В доме при внешней температуре около -1 градуса по Цельсию, сразу же включенных конвекторах, маслянному радиатору и трехкиловаттному тепловентилятору было жутко холодно. Из под наличников сквозило, из под пола тоже, особенно вдоль стен. Чтобы понять причину, надо вскрыть. Вдоль стен щели, минвата уложена как попало, ветрозащита до стен не доходит, пароизоляция и вовсе отсутствует как класс. Этого достаточно, чтобы составить общее представление о качестве утепления. Но, как всегда, реальность превысила ожидания. Вскрываем дальше:
На этой картинке щель между балкой и стеной вместо минваты забутована обрезками вагонки.
Разобрав пол, обследовали подкровельное пространство:
Увидели следующую картину: на стропила врезанные в верхний венец, сверху. прибита вагонка. Поверх вагонки похоже положена ветрозащита, сверху обрещетка, контробрешетка и металлочерепица. Вагонку пока не вскрывали, но по виду снаружи, можно предположить, что утеплитель там отсутствует.
Как вы думаете, может быть в таком доме тепло?
Беседка с террасной площадкой необычной формы.
Строим утепленный павильон необычной формы с конусообразной крышей на винтовых сваях.
Буду освещать процесс по мере продвижения.
Штукатурка стен
Как сделать дом теплее.
Существуют мнения, что писать о косяках застройщиков — это негатив, а надо побольше позитива.
Но как же без негатива? Все должно быть сбалансировано, ибо все познается в сравнении. Если не говорить о косяках, и не работать над ошибками, желательно над чужими, то вполне вероятно, рано или поздно придется работать над своими. А вот если их выставить на всеобщее обозрение, весьма вероятно, что их станет меньше. По крайней мере те конкретные, которые я показал, точно исчезнут
Итак, после того, как перекрытие разобрано, начинаем восстановление.и утепление.
Делаем подготовку мест установки балок.Для этого используем разведенную уайтспиритом резинобитумную мастику и рулонную кровельную гидроизоляцию в качестве подкладок под балки.
Вдоль стен под балками с заходом на стены крепится сетка для защиты от проникновения в жилище мышей и прочей нечисти. В процессе монтажа все перекрытие первого этажа будет забронировано сеткой.
И балки и бруски и доска предварительно обрабатывается огнебиозащитой. (до этого древесина ничем не обрабатывалась).
После подготовки балки ставятся на фундамент одновременно выравниваясь по уровню.
После установки в уровень балок к ним прибиваются бруски основания чернового пола. Сверху укладывается и крепится сам черновой пол.
В центре жилой части дома оставлено место под заливку плиты основания для установки камина.
Затем укладывается ветрозащита. Края степлером пристегиваются к нижнему венцу, стык делается внахлест 10-15см и проклеивается. В нужных местах предварительно ставятся гильзы для прохода перекрытия кабелем.
После этого размышляем как будем укладывать утеплитель.
После укладки теплоизоляции и пароизолции ставим шпунт.
В перекрытие закладывается электропроводка. Между древесиной и кабелем прокладка из огнестойкого ГКЛ шириной не меньше 100мм под одну кабельную трассу. Для прохода кабелем сквозь деревянные конструкции используется гильза из стальной трубы с толщиной стенки не менее 3мм. Выступ гильзы за край конструкции не менее 10 мм.
Использование обычных выключателей в умном доме
Хотите автоматизировать освещение в доме, но не готовы менять выключатели? Тогда вам пригодится эта заметка.
Цифровые технологии всё активнее приходят в различные сферы жизни. Автоматическое включение света когда вы приходите в тёмную квартиру с работы. Или вы проснулись, а чайник уже закипел и ждёт когда вы приготовите себе чай. Или находясь на работе включить дома кондиционер, чтобы к вашему приходу он охладил комнату. Всё это уже начинает становится если не обыденностью, то хотя бы элементарными вещами упрощающими нашу жизнь.
Мне давно хотелось познакомится с устройствами «умного дома», но покупать дорогую технику, умеющую встраиваться в экосистему умного дома, при этом не хотелось. Поэтому было решено начать знакомство с малого, с «умных» реле позволяющих расширить функционал обычных устройств.
Я начал модификации своего дома в «умный» начав с совсем элементарных вещей, таких как управление освещением. Но основным тормозящим фактором выступили самые обычные выключатели. Дело в том, что большинство умных реле работают с внешними выключателями типа «кнопка», которые после нажатия разъединяют контакт и возвращаются в исходное положение. Простейший пример кнопка звонка от того же Scheider Electric
У меня уже стоят по всей квартире выключатели Schneider Electric и не самой дешёвой серии. В некоторых местах несколько выключателей или розеток или их комбинаций стоят рядом и объединены общей рамкой.
— можно поменять выключатели на «умные» от Xiaomi или Aqara, они приличного качества и смотрятся неплохо, но потребуется замена или доработка установочных коробок (у Xiaomi они квадратные), замена всех выключателей (чтобы сохранить эстетику единообразия) выйдет дорого, да и портить ремонт не хочется.
— можно купить «умные выключатели» от того же Schenider Electric, они встанут в те же подрозетники и даже не придётся менять рамки вокруг выключателей, но… вы видели их цену?
— можно вставить пружинку в имеющиеся выключатели, но это немного попахивает колхозом, да и пружинки ещё поискать подходящие. И от покупки «умных» реле это не освобождает.
Вот примерно так я думал и подходящие варианты мне не нравились, пока случайно не наткнулся на новинку компании Sonoff — Sonoff mini
И уже окончательно убедился что это реле отличается от ранее существовавших у Sonoff увидев эту картинку
А по схеме на ней можно понять, что к данному реле можно подключить совершенно обычный, уже установленный у вас выключатель. И даже более того, можно подключить два существующих проходных выключателя к одному реле и управлять светом как привычным способом, нажимая клавиши выключателей, так и через приложение, и даже голосом через популярных помощников Google Home, Amazon Alexa и даже Яндекс Алиса (с ней правда возни чуть больше).
Вот именно на проходных выключателях я и решил провести эксперимент. Есть у меня два двухклавишных проходных выключателя, для управления люстрой с 6 лампочками из разных мест.
Прикинув, что мне нужно два реле для моей схемы я заказал их в фирменном магазине Sonoff буквально через несколько дней после появления их в продаже. На тот момент у этого реле было 9 заказов и 0 отзывов, но Sonoff уже зарекомендовала себя как компания делающая довольно качественные устройства и я заказывал не опасаясь.
Доставка была довольно быстрой. Коробочка с реле довольно маленькая
Инструкция на нескольких языках, в том числе и на довольно приличном русском
Ещё некоторое время реле пролежали у меня на столе ожидая когда у меня найдётся время на их установку. И вот наконец реле установлены.
Сама установка очень проста, и не смотря на то что реле реально маленькое, на рекламных картинках оно кажется крупнее, но всё же есть нюансы. Например Sonoff показывает в рекламе, что можно установить реле прямо в подрозетник за выключателем.
Очень даже может быть, если бы типичные российские подрозетники выглядели так как на этом фото. К сожалению они, чаще всего, меньше в глубину и по диаметру в отличии от того что на фото. В итоге реле всего на пару миллиметров меньше диаметра подрозетника и входит в него со скрипом. А думать о том чтобы впихнуть его туда уложив провода и накрыв выключателем, так же подключенным к проводам, даже не стоит. Хотя если у вас глубокие установочные коробки или они квадратные (были такие для довольно популярных выключателей Anam)
Я спрятал реле в распределительную коробку, в которой и места больше и все нужные провода рядом, нужно лишь их подключить. Ну может быть немного перекоммутировать.
В итоге хоть и пришлось повозиться с укладкой проводов в коробке и расположением двух реле, но всё же всё поместилось и даже крышка распределительной коробки закрылась ��
Сейчас можно управлять светом как привычным способом, так и голосом
Как видите можно включать и выключать отдельные половины люстры. Если сказать просто «Ok Google, включи свет» то загорится вся люстра сразу.
Я не стал описывать все возможности реле, например DIY режим для включения которого в коробочке лежит специальная перемычка. Большинству пользователей это не понадобится, а те кто понимает зачем это нужно — разберутся и без меня.
Я так же специально не касался вопросов подключения реле в электросеть, обладая элементарными знаниями в области электричества вы и сами легко со всем разберётесь, а не зная что и куда — лучше обратится к профессионалам.
главный гемор все выключателей и реле: отсутствие ноля около выключателя. А вот для деревянной дачи сонофовские реле — очень полезная вещь: управление светом происходит в щитке, тянуть проводку необходимо только до люстры, а управление происходит по 433mhz каналу выключателем на батарейках (за городом он не забит абсолютно)+wifi. ценник выходит 2к за 2 люстры. Из плюсов: меньше коробов на стенах, нет опасности спалить дом от коротыша в выключателе и вековой пыли. Аналогично управляется отопление через контактор и реле с датчиком температуры 5-6к за 6квт нагрузку против 30к за штатную систему управления.
Из минусов: в щитке на 72 юнита становится уже тесно. На маленьких висит уличное освещение с работой по таймеру. P.S. крышечка на 4ch pro r2 крайне легко ломается, изолента наше все. И выключатели на двустороннем скотче, ничего не врезается.
И помимо гугла сонофф интегрируется с алисой через михом. Она пока актуальнее нам наличием колонки, с поддержкой русского языка.
Это вся суть статьи. Бла-бла-бла, маркетинговый булшит, и ничего по сути.
Ты НИЧЕГО не рассказал об устройстве, КАК оно работает, ЧЕМ оно по сути управляет, КАКОЕ железо ему подчинится?
Привет, а как думаешь, если впихнуть его в подрозетник в разобранном состоянии, нормально будет? В смысле без пластиковой коробки. С долбёжкой стены сзади у меня так вроде влазит, но боюсь теперь, а ничего ли там не может коротнуть от пыли
WiFi реле с управлением: Приложение + Выключатель
Про беспроводное управление реле с компьютера, я уже рассказывал. Сегодня речь пойдет об управлении реле с телефона и выключателя одновременно. При этом, в прошивке сделал возможность выбора типа реле: низкого или высокого уровня. С использованием внешней кнопки: с фиксацией (выключатель) или без фиксации.
Рассмотрим возможности приложения:
• Управление 4 реле.
• Кнопка включения и выключения всех реле одновременно.
• Состояние реле обновляются при управлении с помощью внешних кнопок.
• Настройка IP устройства
• Вывод состояния подключения.
Также можно вынести в приложение выбор типа реле и типа кнопки. Но пока не вижу в этом смысла. Как считаете вы?
Настройки в прошивке:
• Подключение к домашней Wi-Fi сети или подключение к точке доступа.
• Настройка типа подключаемого реле: низкоуровневое или высокоуровневое.
• Настройка используемых внешних кнопок: с фиксацией (выключатель) или без фиксации.
Планирую сделать универсальную версию с поддержкой ESP32.
Приложение сделано на Xamarin c#. Скачать прошивку и приложение можно тут.
Также можно добавить функционал приложения и прошивки. Что по вашему мнению не хватает данной версии?
Надеюсь моя информация будет полезной.
Спасибо! Всем добра!
Чудо кнопки

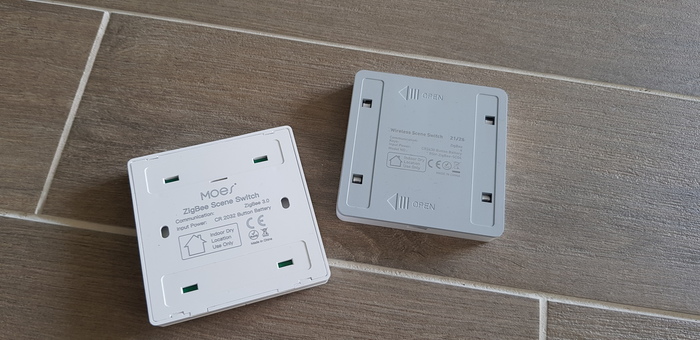

Хочу поделиться годной вещицей от китайских товарищей. Данные выключатели нужны для удобного управления устройствами, которые завязаны на умный дом. Так как во время ремонта я весь свет завязал в единую сеть, то для меня они очень даже актуальны. Позволяют быстро управлять всем без телефона.

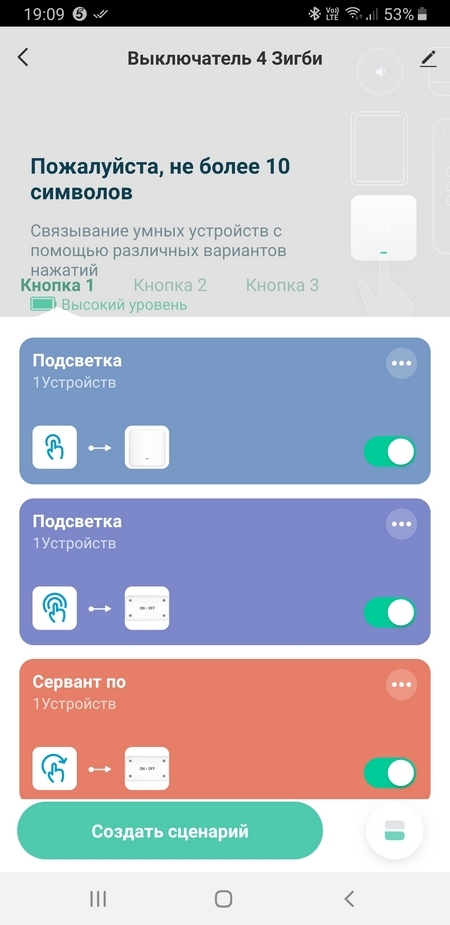

По сути это беспроводные пульты. Каждую клавишу можно настроить на три действия, одно нажатие, два и длинное.
Т.е. выключатель на четыре кнопки выполняет 12 действий. Конкретно мои работают на протоколе ZigBee, соответственно нужен шлюз для связи с роутером, зато гораздо надёжнее и быстрее. Если не понимаете что такое ZigBee то сюда https://pikabu.ru/story/remont_chast_4_umnyiy_dom_toy_8106098
Включать/выключать могут непосредственно одно устройство или запускать сценарий. Например, у меня пять источников света в комнате, можно настроить на одной кнопке включение всего по одному нажатию и выключение по двойному. Или, у меня жена, когда одна, боится монстров в темноте, а с таким выключателем в кармане можно спокойно лечь в кровать и выключить свет везде.

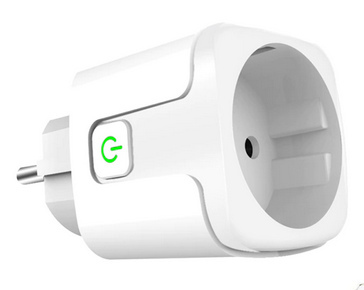

Для реальных пацанов есть сценарий, запитать комп от умной розетки, настроить в БИОС включение при подаче питания и повесить выключатель при входе в квартиру. Теперь, можно при выходе обесточить комп, а при выходе включить розетку нажатием кнопки и пока ваш тормозной компутер загружается вы уже и помоетесь и покушаете)
В общем, выключатели прикольные. По идее, их можно приклеить к стене, но уж слишком много действий и лучше его носить с собой и как пианист играться, устраивая светомузыку. Главное запомнить, какие кнопки за что отвечают.
Работают от плоских батареек, CR2430 могут и на других. По идее, так как это ZigBee хватать должно на долго.
Импульсное реле . Управление освещением из нескольких мест . Преимущества , недостатки . Мастер выключатель
Здравствуйте уважаемые читатели .
Поговорим немного про Импульсные реле . Что за зверь и с чем едят ) .
Импульсное реле освещения предназначено для дистанционного включения или отключения цепей осветительных приборов.
В отличие от классических выключателей, управление идёт на кнопочных выключателях. То есть без фиксации положения , нажал и кнопка возвращается обратно . На фото представлен самый дешёвый вариант ) все его видели на звонках при входе в квартиру .
Что даёт нам импульсное реле.
1. Помимо обычного управления освещением , есть возможность централизованного отключения всего света , так называемый мастер выключатель . То есть одним нажатием кнопки — можно отключить весь свет в квартире , удобно для больших квартир. Вы скажете — но на это есть контактор , да несомненно но у него есть один жирный минус — это зависимость от кнопки отключения , если мы гадали кнопку общего отключения то нигде нельзя включить свет пока не нажать обратно эту же самую кнопку .
В реле импульсном такого нет.
Можно организовать централизованное включение света с одной кнопки , это для особых изощрений уже )
2. Возможность отключения группы света из нескольких мест , хоть из 20 одновременно можно управлять одной лампочкой .Нужно только лишь добавить кнопку в нужном месте и провод к ней параллельно с предыдущей кнопкой . При этом нам не нужно устраивать танцев с бубнами с проходными выключателями .
Схема реализации выключения света из нескольких мест с импульсными реле .
Схема с обычными классическими проходным выключателями управления освещением из нескольких мест
3. Возможность управлять группами освещения в отдельно взятых комнатах . Например хочу управлять всем светом в комнате светом в детской и всем светом в квартире не вставая с кровати — пожалуйста . Только добавим модуль диодов и схема реализуется без особых сложностей
1. Цена одного реле на момент написания поста
1300р в рознице .
2 . Одно реле управляет только одной группой света , на каждую группу своё реле . Так же от каждого выключателям и от каждой группы света провод в щит .
3 . Требует большей квалификации в монтаже и подключении
4 . Есть небольшие щелчки , слышно его работу( на видео показал это ) . Но это спорный минус нейтральный .
Контакты 11 — подключаемая группа — лампочка ,
14 — питание фаза
Y — управляющий сигнал от кнопки,
Y2 — общее отключение ,
Y1 — общее включение
При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное.
Мастер выключатель подключают к контакту Y2 — общее отключение или к контакту Y1 — общее включение , в зависимости от задачи нужной вам .
Импульсные реле подойдут для больших квартир , где необходимо большое количество управления света из нескольких мест , нужны вариации управлением всего света с одной кнопки при выходе из квартиры , используя дополнительные модули можно проигрывать дополнительные сценарии работы реле .
Видео по работе и подключению реле , а так же щелчки (4:18 минута ) от срабатывания реле можно посмотреть на видео
Бесконтактный, оптический выключатель освещения со звуковым эффектом на Arduino
Сегодня статья про бесконтактный выключатель с звуковым эффектом, который был сделан мной 9 лет назад, а если быть точным то в январе 2012 года.
С тех пор выключатель трудится у меня круглыми сутками на протяжении 9 лет. Что самое интересное, за все это время, он не вышел из строя и даже ни разу не подвис, а также у него никогда не было ложных срабатываний. Вообщем он хорошо себя зарекомендовал и я с уверенностью могу его Вам рекомендовать, для самостоятельной сборки.
Если Вам интересны подробности, то прошу под кат.
У меня в коридоре смонтировано 7 светильников.
И для достижения красивого визуального эффекта, я использовал последовательное включение ламп, для этого мне нужно было протянуть к плате контроллера, отдельный провод от каждой точки освещения.
Саму плату я спрятал в пространстве между гипсокартоном и потолком, благо места там больше чем достаточно.
ИК приемник и светодиод я разместил в подрозетнике. Во избежании ложных срабатываний их нужно изолировать между собой, для этого я использовал термоусадочный кембрик. Что бы подключить этот оптический датчик к плате контроллера, я использовать заложенные в стену провода.
Для того чтобы дизайн выключателя не отличался от других установленных декоративных накладок в интерьере, я использовал из этой же серии телевизионную розетку, из которой выкинул все внутренности, а в отверстие вклеил круглое окошко, вырезанное из фиолетового акрила.
Все компоненты были размещены на одной плате, на которой так же установлены винтовые коннекторы для подключения проводов от светильников.
Запитал я эту плату обычным зарядным устройством от телефона.
Основой всего устройства является контроллер arduino Nano V.3, но можно так же использовать любые другие платы, с микроконтроллером Atmega328.
ИК светодиод с фототранзистором можно взять от датчика препятствий, но не обязательно их выпаивать, достаточно перерезать лишние дорожки и припаять к ним 3 провода. Если у Вас уже есть где-то ранее выпаянные эти детали, то перед использованием, лучше сначала проверить их на работоспособность. Инфракрасный светодиод нужно подключить к напряжению 5 В, через токоограничивающий резистор 120 Ом и посмотреть на него через камеру телефона, он должен светиться фиолетовым светом. Для проверки фототранзистора понадобится любой тестер с функцией прозвонки проводников. Переводим тестер в режим прозвонки, а выводы фототранзистора подключаем к щупам тестера. После чего нужно к нему в плотную поднести любой пульт от бытовой техники и нажать любую кнопку. В ответ раздастся прерывистый пищащий звук.
9 лет назад я не нашел подходящих твердотельных реле и мне пришлось их собирать самому из радио-комплектующих. Но на данный момент проще купить 8 канальный модуль твердотельных реле как на изображении, чем заниматься тратой времени на поиск этих компонентов.
Работает выключатель следующим образом:
Arduino с выхода D5 постоянно выдает ШИМ сигнал с частотой примерно 977 Гц. К этому выходу через токоограничивающий резистор 82 Ом подключен светодиод, излучающий сигнал в инфракрасном диапазоне. Фототранзистор подключенный к входу D2 детектирует отраженный от руки ИК сигнал и проверяет его на достоверность и если сигнал из 20-ти или больше идущих подряд периодов соответствует частоте 977 Гц, то тогда контроллер включает по очереди все 7 светильников и начинает воспроизводить звуковой эффект через ШИМ выход D11. Все то же самое происходит и при выключении.
Воспроизведение звуков:
Для воспроизведения звуковых эффектов используется формат WAVE без сжатия, с частотой 16000 Гц и глубиной 8 бит, но при воспроизведении данного формата с использованием ШИМ, в аудио тракте наблюдается неприятный свист и шипение. По этому для улучшения качества воспроизведения, я в коде использовал линейную интерполяцию. При которой, выборка семплов происходит на частоте 62.5 кГц и между оригинальными выборками вставляются еще 3 дополнительных семпла, рассчитанных методом линейной интерполяции. Таким образом на выходе снижается шум квантования, пропадает свист, улучшается качество звука и для воспроизведения не обязательно использовать дополнительные RC фильтры.
Вместо динамика я использовал старую, маленькую компьютерную колонку без встроенного усилителя.
Для конвертирования Wave файлов в Си код, можно воспользоваться онлайн конвертером
На схеме серыми прямоугольниками отметил твердотельные реле, а тем кто хочет заморочиться, то может собрать схему полностью, так же как сделал я в далеком прошлом.
Компоненты для сборки:
4 — Резисторы 82 Ом и 1 кОм
5 — Динамик 0,5 — 3 Вт
6 — Любой N-P-N транзистор с допустимым током не менее 500 мА
Код для Arduino:
Скачать все файлы одним архивом
В этот раз я решил добавить все используемые библиотеки в папку со скетчем, а в самом скетче прописал их локальное использование. Теперь надеюсь у новичков будет меньше ко мне вопросов, по поводу ошибок возникающих у них при компилировании.
В коде вынесены несколько констант, которые можно изменить перед прошивкой.
Константа power_ir — отвечает за дистанцию срабатывания выключателя, может принимать значения от минимума 20 и до максимума 200. Требуемое Вам значение можно определить экспериментальным путем.
lamp_num — определяет количество используемых Вами ламп. Минимальное число лампочек не может быть меньше 1, а максимальное не более 7. Если подправить код то можно увеличить до 15.
lamp_delay — это задержка между последовательными включениями ламп, которая выражена в миллисекундах и может начинаться от 0 и до 4 294 967 295 мс. Хотя я не думаю, что такие огромные задержки кому то понадобятся.
В заключении хотелось бы добавить, что я очень удивлен, что микроконтроллер без WDT, за 9 лет ни разу не подвис. По этой же причине я не стал править код и добавлять в него WDT, так как Arduino со старыми bootloader не умеют работать с ним.
Спасибо, что дочитали до конца!
Если Вам понравилась моя статья — то поддержите ее лайком и подпиской.
Если у Вас есть вопросы, то можете их задать в комментариях.
Мой пример использования умного дома
После прочтения поста Умный дом на базе xiaomi — а нужен ли он тебе? решил вставить свою лепту в тему умных домов.
Расскажу про свой умный дом и о том как он используется. Идея реализовать умный дом у меня появилась сразу, как была куплена новая квартира в новостройке. В квартире был черновой ремонт, голая штукатурка, что давало мне возможность выбирать как именно реализовать проект. Беспроводные и готовые решения я отбросил сразу — как дорогостоящие, не очень надежные и требующие питания батарейками.
Поиск вариантов решения привел меня на сайт проекта MegaD-2561. Относительно недорогая, простая и гибкая в настройке система, но самое главное — автономная! Меге (далее я так буду называть MegaD-2561) не нужно подключение к интернету (или локалке) чтобы выполнять базовую функцию: включения и выключения нагрузки по командам из выключателей, что повышает надежность и сокращает риск остаться в темноте из-за выхода из строя «мозгов» умного дома.
Остановив свой выбор на меге, как на коммутаторе, я начал прокладку дополнительной проводки 220В от всех ламп в квартире и вентилятора в ванной к щитку в коридоре. А так же сигнальную проводку от каждого выключателя в щиток.
И вот как выглядит щиток
Да, ужасно не аккуратно, но я планирую привести его в порядок.
После переезда в новую квартиру около года назад, первое время умный дом не был умным. Он ничем не отличался от обычных, разве что выключатели были кнопочными — в них пружинка и они возвращаются в начальное положение. Но начало положено.
Следующим этапом нужно было добавить «мозгов». Выбор пал на миниатюрный компьютер Raspberry Pi 3 Model B+ и бесплатное ПО OpenHab. Протянув витую пару от меги в щитке (через кабель канал) к роутеру, заныканному в шкафу вместе с Raspberry, я наконец получил возможность управлять светом и вентилятором через LAN.
Далее, наверное самое сложное во всем этом, настройка OpenHab. Для связи OpenHab-а с мегой был найден и установлен готовый биндинг. В течении нескольких следующих недель я потихоньку добавлял things (так в OpenHab именуются конкретные вещи которые ты автоматизируешь) в OpenHab. Установив на телефон их приложение и связав его с умным домом я смог уже управлять светом дистанционно, в том числе через интернет из любой точки мира.
Главная страницы приложения на Android
А теперь о том что такое умный дом как его использовать. Дистанционное управление это еще не умный дом. Мысль о том что и как автоматизировать приходила со временем. Так, начинаешь понимать что какие-о действия ты повторяешь постоянно: включаешь свет в коридоре после заката, включаешь вентилятор в ванной после душа, ходишь по квартире и выключаешь свет перед уходом из дома. Я начал автоматизировать эти вещи.
Первым делом были установлены датчики температуры и влажности в комнатах и в ванной. Что позволило автоматизировать вытяжку в ванной в зависимости от влажности в ванной комнате и в коридоре. Нет смысла включать вытяжку если и там и там влажность одинаково высокая, например летом.
Потом подключил API ЯндексПогоды, где помимо погоды выдается время восхода и заката, и на основе этих данных автоматизировал настенные бра в коридоре — они включаются после определенного времени после заката, с учетом ясности неба. Датчика освещенности у меня не было, да и данный способ отлично работает. Ну а бонусом погода:
Кстати, еще одна функция дома — отслеживать кто есть дома. Некоторые автоматы не работают если дома никого нет. Например свет в коридоре не включится если дома никого, и сразу включиться при открытии входной двери в квартиру.
На один из выключателей в коридоре, у входной двери, повешена дополнительная функция: если его зажать на пару секунд, запустится скрипт который выключит весь свет в квартире, а также телевизор, к которому тоже нашелся биндинг в OpenHab.
Установка датчика на дверь в ванную/туалет (совмещенный санузел) и датчика движения внутри позволил автоматизировать свет. Он включается когда открывается дверь, и выключается когда дверь закрывается, а в ванне никого нет. Тут есть баговина, из-за задержки датчика движения и калдауна, свет может неожиданно выключится когда кто-то моется в душевой кабине. Стекло не проницаемо для датчика движения.
Благодаря возможности привязать к OpenHab что-то практически через любой протокол, я успешно интегрировал в умный дом Wi-FI реле Sonoff, предварительно перепрошив их от проприетарной экосистемы itead на свободную ПО https://github.com/arendst/Tasmota.
На этом реле меня работает подсветка на кухне, которая управляется тем же выключателем: 1 клик — подсветка, 2 клика — потолочные светильники, долгое зажатие — выключить оба. Блок питания и реле спрятаны в корпус вытяжки, никаких проводов не видно.
Так же, этим реле я автоматизировал простой и дешевый увлажнитель воздуха. Умный дом включает/выключает его в зависимости от влажности в комнате.
Обратите внимание на будильник. Исполнительные блоки MegaD-8I7O-SD, которые у меня, обладают диммируемыми каналами. Свет у меня диммируемый и привязан к будильнику в телефоне. Когда я ставлю будильник, OpenHab подхватывает время и настраивает плавное включение света за 30 минут до будильника. Я обычно просыпаюсь за несколько минут до срабатывания будильника в тлф. Тихое и комфортное пробуждения. Да, в 13 часов дня, я сова. А шторы блэкаут не пропускают солнечного света вообще.
Так же в планах установить датчики дыма и протечки, умное зеркало с экраном чтобы закрыть щиток и выводить всякую информацию, подкрутить к умному дому домофон и т.д.
Умный дом позволяет вам настроить его под ваши привычки и образ жизни. Управляемые програмно релюшки дают безграничные возможности по кастомизации.
Использование свободных решений вроде OpenHab не привязывает вас к производителю, и позволяет сэкономить, но требует определенных навыков. Мне, как IT-шнику, это не было проблемой.
Конечно, не каждый может раздолбить себе стены для прокладки проводки, но если у вас черновой ремонт или в планах провести капитальный — есть смысл задуматься о закладке дополнительной проводки, это того стоит.
Как из микровыключателя (микрика) сделать обычную кнопку (см).
Нужно из микровыключателя сделать кнопку, которая при первом нажатии замыкает контакты и остается в таком положении, а при втором нажатии размыкает контакты и остается в таком положении. То есть, обычная кнопка вкл/выкл.
При помощи микровыключателя сделать кнопку можно только при использовании электронных схем или программируемых технических средств.
Электронная схема, подходящая для данной цели будет выглядеть как, так называемый "триггер" — схема или компонент, который изменяет статус своего выхода при подаче импульса на вход.
Программно всё выглядит похоже, но при программировании какого-то устройства на реакцию при подаче импульса микропереключателем( нажатии на кнопку).
Оба варианта достаточно сложны в исполнении и достаточно затратны по сравнению с покупкой обычных кнопок или переключателей с фиксацией положения.
Ибо в микрике нет никаких стопорных механических фиксаторов и методом "подогнуть/выправить /доломать/подпилить" тут ничего не сделаешь. ну разве что поломаете сам микрик.
По времени и дешевле и проще купить именно такой выключатель, который вам необходим в специализированном магазине (ну или заказать), ибо друзья китайцы клепают подобные вещи любых размеров, форм, и предназначений.
Конечно лучше видеть тот самый микрик, и где он находится.
В общем-то микрик и есть кнопка, но её не возможно зафиксировать.
Она работает только при нажатии и отпускании.
Микрики могут быть установлены в различных устройствах, компьютерная мышь к примеру, микрик под клавишами, или микрик замка дверей на авто и.т.п.
Поэтому ситуацию надо видеть.
Да и микрики разные, с механической системой, с электронной.
Если интересует некая электронная схема, то это наихудший из вариантов, он затратен и не логичен, проще купить кнопку с фиксацией.
Можно всё сделать гораздо проще, а фиксация будет механическая.
Покупаем, или вот такую кнопку (микрик) с рычагом,
В пластине на конце делаем отверстие под шуруп.
Далее с корпуса микрика выкручиваем один шуруп,
Нажали кнопку микрика, пластину сдвинули на неё, она зафиксирует кнопку в таким положении.
Надо включить, отодвинули пластину в сторону.
Все эти действия называются "колхозить", а правильный вариант один, замена микрика на кнопку с фиксацией.
Умная квартира своими руками
Для продвинутого освещения дома нужны выключатели света без фиксации. То есть, которые после нажатия сами возвращаются в исходное состояние, как кнопка звонка. В остальном они ничем не отличаются от обычных, только купить их в Питере практически невозможно.
Тем более, если хочется иметь общий стиль выключателей, например, с розетками.
Я уже писал ранее, что в качестве двухклавишного выключателя без фиксации можно найти в продаже такой «для жалюзи». Однако, он стоит заметно дороже обычного. А с одноклавишными — беда.
В этой статье сами сделаем одноклавишный выключатель без фиксации из серии Unica. Для этого необходимо вставить в выключатель пару пружин от авторучки.
Разбираем выключатель. С обеих сторон есть по 2 отверстия, справа — где нужно добавить возвратные пружины — они не используются.
Пружинки наденем на направляющую, которую согнем из толстой проволоки:
Вставляем направляющую с пружинами в отверстия и ставим качалку на место:
Если направляющая все же сильно болтается, следует закрепить ее на качалке тонкой проволочкой, под которую как раз подойдут имеющиеся на качалке выемки (в данном случае не потребовалось):
Ставим на место крышку, и это все — теперь после отпускания выключателя, он сам надежно возвращается в исходное.
Двухклавишный выключатель делается заметно сложнее — в нем нет отверстий под направляющую проволоку.
1 комментарий:
Для уники можно использовать штатный набор пружинок идущих к se odace, altira или к обновленной mureva. Артикул S520299. Идет по 10 пружинок и инструмент для установки пружинок (правда в унике этим инструментом не воткнуть пружинки, поэтому пинцетом надо ставить. Видимо из-за этого и нету у уники штатно этих пружинок). Стоит набор около 145 рублей. Найти в принципе можно в том же элевеле.
