Камера TSR на лобовое стекло

Всем привет!
Я думаю это последняя масштабная переделка в кашкае (в запасе правда есть еще один пост интересный, но нужно снять видео), но это не точно.
Шел я к этому изменению долго (около 1,5 лет). Думал нужно ли мне это или нет. В один момент решил все-таки не ставить даже (лень было искать все детальки), но тут товарищ Night51 решил продать свою камеру со всеми дополнительными запчастями по адекватной цене (правда мой внутренний еврей хотел дешевле). И я подумал, что все таки надо! Все детальки вместе и ничего не нужно искать и дозаказывать.
Списались, решили все тонкости и на следующий день я отправил денюшку, а уже через пару дней камера ехала ко мне!
Пришлось даже ЛОБОВОЕ поменять, а то не комильфо на битое стекло ставить. Все таки наверное надо было лобове другое ставить… Именно под камеру. Ну да ладно… Лирика.
Итак для чего же нужна эта приблуда? Что нам даст камера?
1. Контроль полосы (если ты пересекаешь белую полоску на дороге без поворотника, машина начинает пищать и моргать на приборке)
2. Авто дальний свет (вот это крутая функция). В ночное время если едешь с дальним и на встречу тебе выезжает машина, то он автоматически тухнет, а после проезда сам включается.
3. Распознание дорожных знаков скорости. Камеры, которые ставят у нас в боХатых комплектациях в России лишены этой функции. Но у Димы была камера от европейца (как раз такую я и хотел, без этой функции в принципе нафиг она особо нужна), она умеет читать знаки.

Начнем с парт. номеров.
1. 28452-4EA0E Кронштейн камеры.
2. 284L8-4EA0A Большая накладка, что бы спрятать все на лобовом
3. 284L9-4BA0A Маленькая часть от большой накладки.
4. 28452-4EA1E Кронштейн большой накладки на лобовое (что бы закрепить). Я в продаже эту деталь так и не нашел! Но у официалов есть по цене как крыло от боинга 777. У кого камеры нет (и кто ставил), все делают этот крепеж колхозненько на 3Д принтере.
5. 284G3-4EA5B Ну и сама камера от европейского кашкая, которая читает дорожные знаки.
6. Еще нужна маленькая накладка (ее можно взять со своей старой накладки), которая скрывает провода, идущие к потолку.
7. И если все покупать отдельно и новое, то нужна фишка камеры. На Ebay и Allegro чаще всего продают камеру с фишкой. Вроде можно что-то подобрать на али. Точно не могу сказать.
8. Естественно, если у вас не было камеры нужно сделать черную наклейку-основание под все это.

Для начала мы делаем черную наклейку на лобовое, что бы не было видно кишки и проводка.

Вот и пленка. Обычная черная матовая виниловая пленка Oracal. Как раз ездил тонировать лобовое и они там наклеили. Взяли 300 рупиев) Основание сохранил. Кто будет ставить, образец для пленки отправлю за бутылку колы 0,5))

Ну а дальше прокладка проводки и установка самой камеры. Night51 еще раз извини за мои тупые вопросы! Я не с первого раза все соображаю)) Под другое у меня руки заточены))
Для начала закрепляем камеру на лобовом.

Я пробовал и термоклей и герметик и скотч двусторонний. Ничего не хотело держать камеру. Плюнул. Пошел в магазин купил нормальный 3М двусторонний скотч и праймер. Теперь держистя мертво. А мой скотч видимо плохой совсем был.

Дальше мы протягиваем проводку под потолок. Справились? Молодцы.
Теперь наступает момент закрепить саму накладку на лобовом что бы спрятать все.

Вот так она выглядит внутри и как раз тут маленькие 3 пяточка, которые я в продаже тоже не нашел. Крепил, на что было и на скотч. Сделано

Подключение к машине — проста до безобразия!
4 провода от камеры нужно подключить в почти готовые места! Плюс, минус и 2 провода это кан-шина.

Во всех российских (я так понимаю и других сборках), в левой водительской стойке есть кан-шина для подключения камеры! Это два провода красный и синий, заплетенные в косичку!

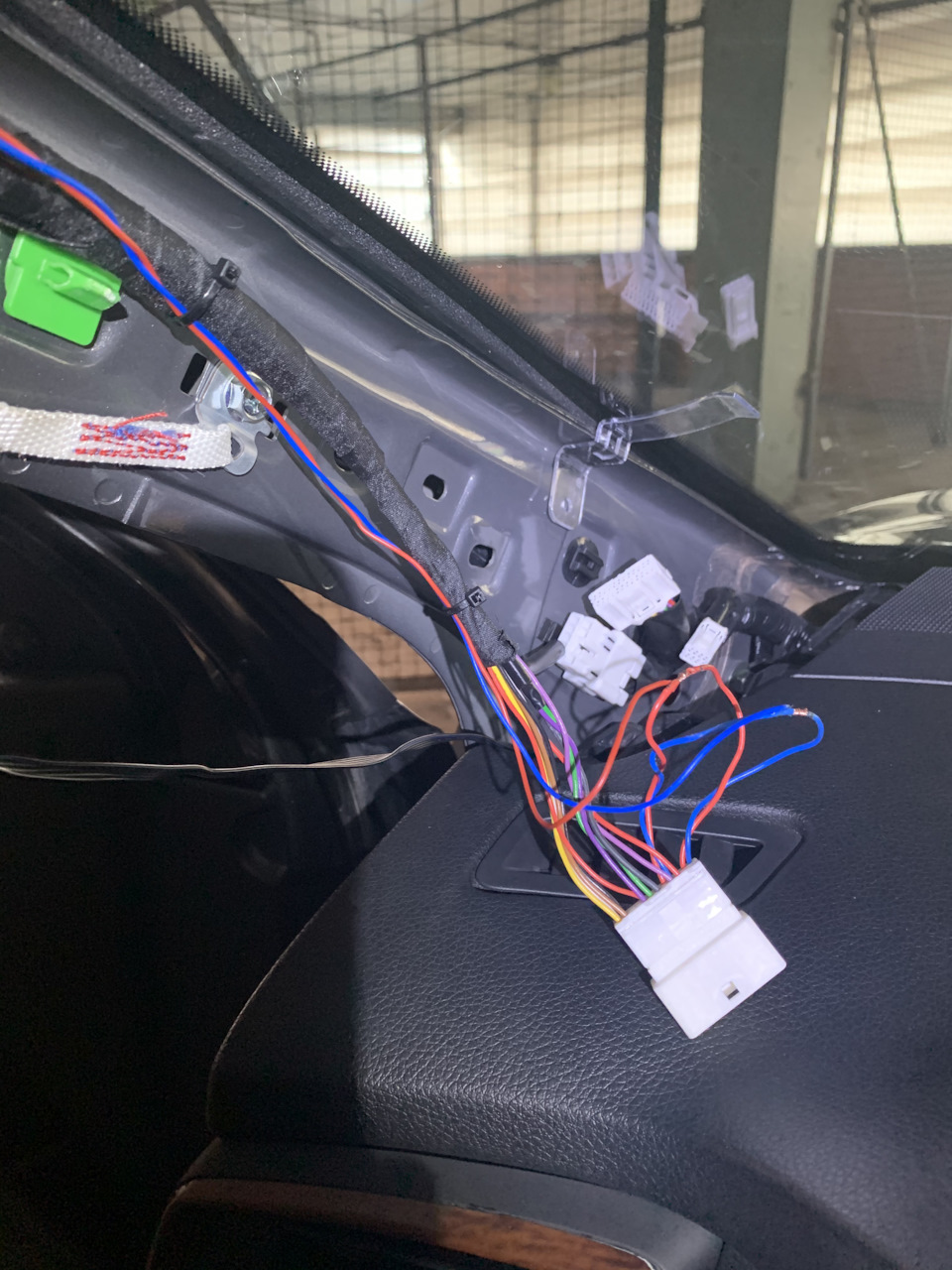

Вот наша кан-шина за стойкой. Процесс снятия накладки не буду описывать. На драйве есть. Да и я снимаю по другому т.к. зеленые пистоны уже давно сломал))

Далее в это кольцо врезаем наши два провода кан-шины от камеры.

Я конечно по-варварски закрепил проводку)) можно было размотать жгут и спрятать ее туда, но мне было лень))

Дальше надо найти плюс, который появляется при зажигании. Взял в пустой фишке в этой же стойке снизу.

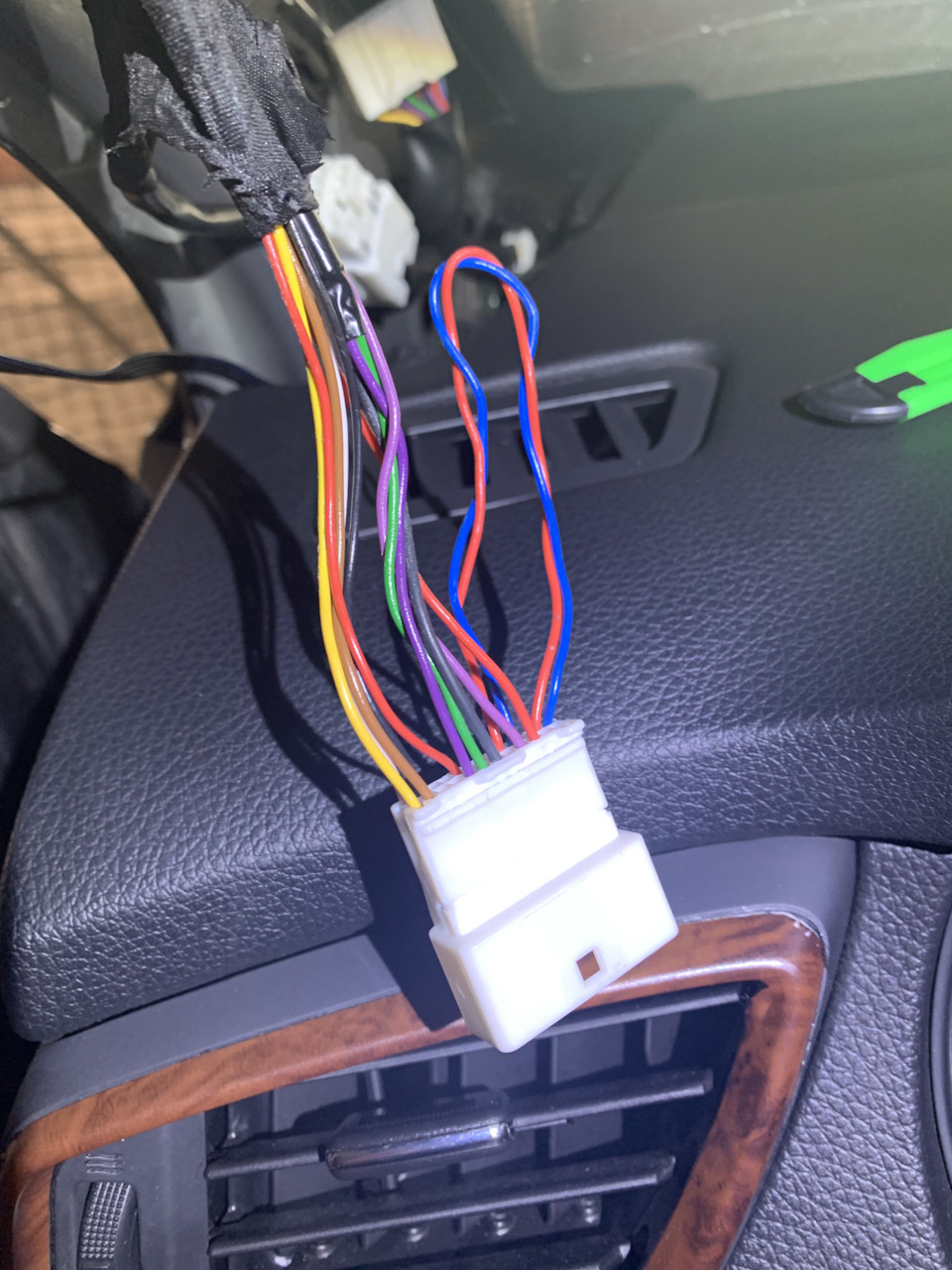

Нужен 2 пин с право сверху. У меня был ответный пин и я просто вставил в разъем. Фотку украл у Димы))

Минус я взял где то за плафоном))) Не стал искать в общем жгуте.
Ну а дальше запускаем двиХатель и видим на приборной панели шайтаны всякие. Новые символы, буковки и циферки.

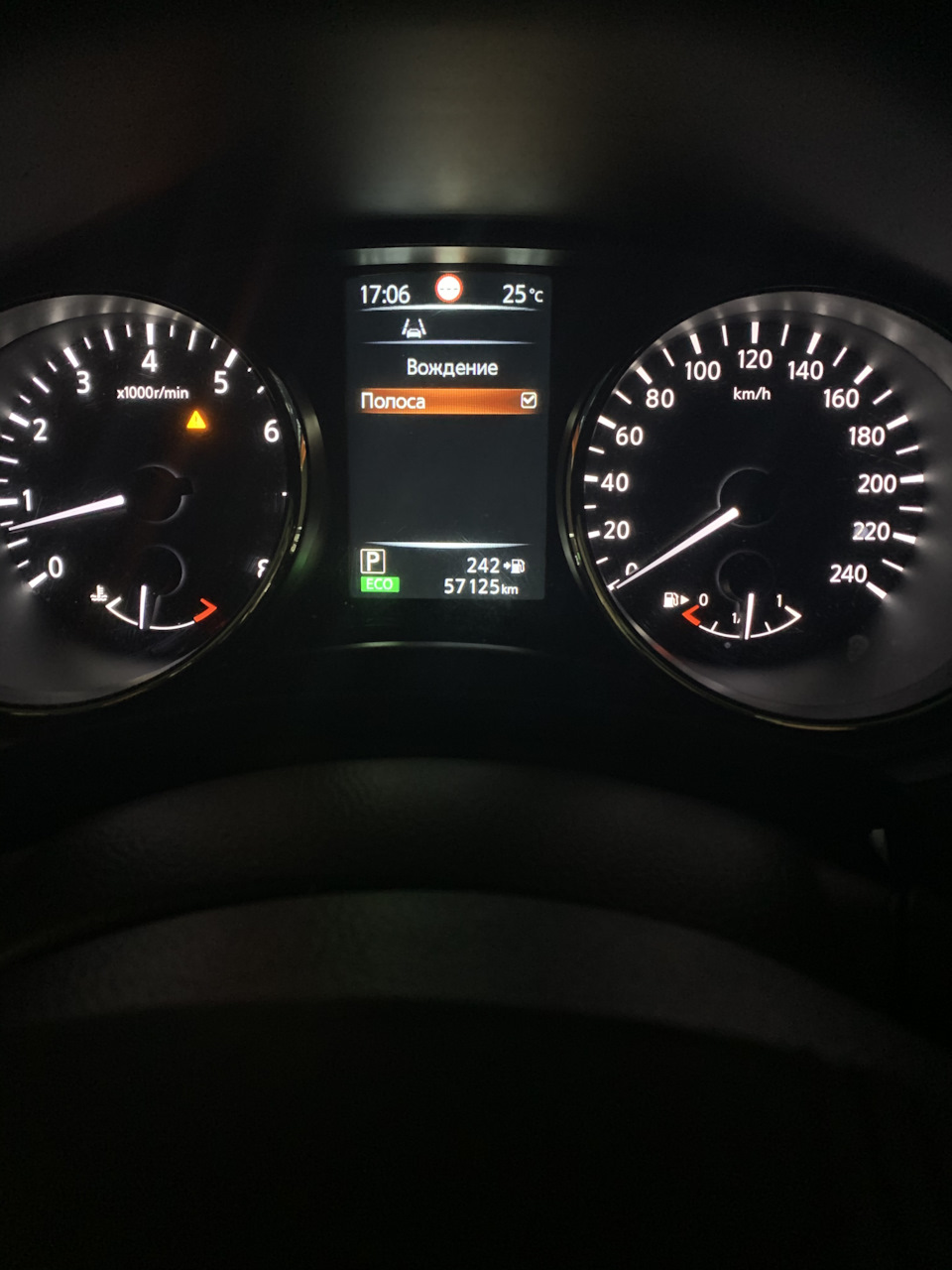

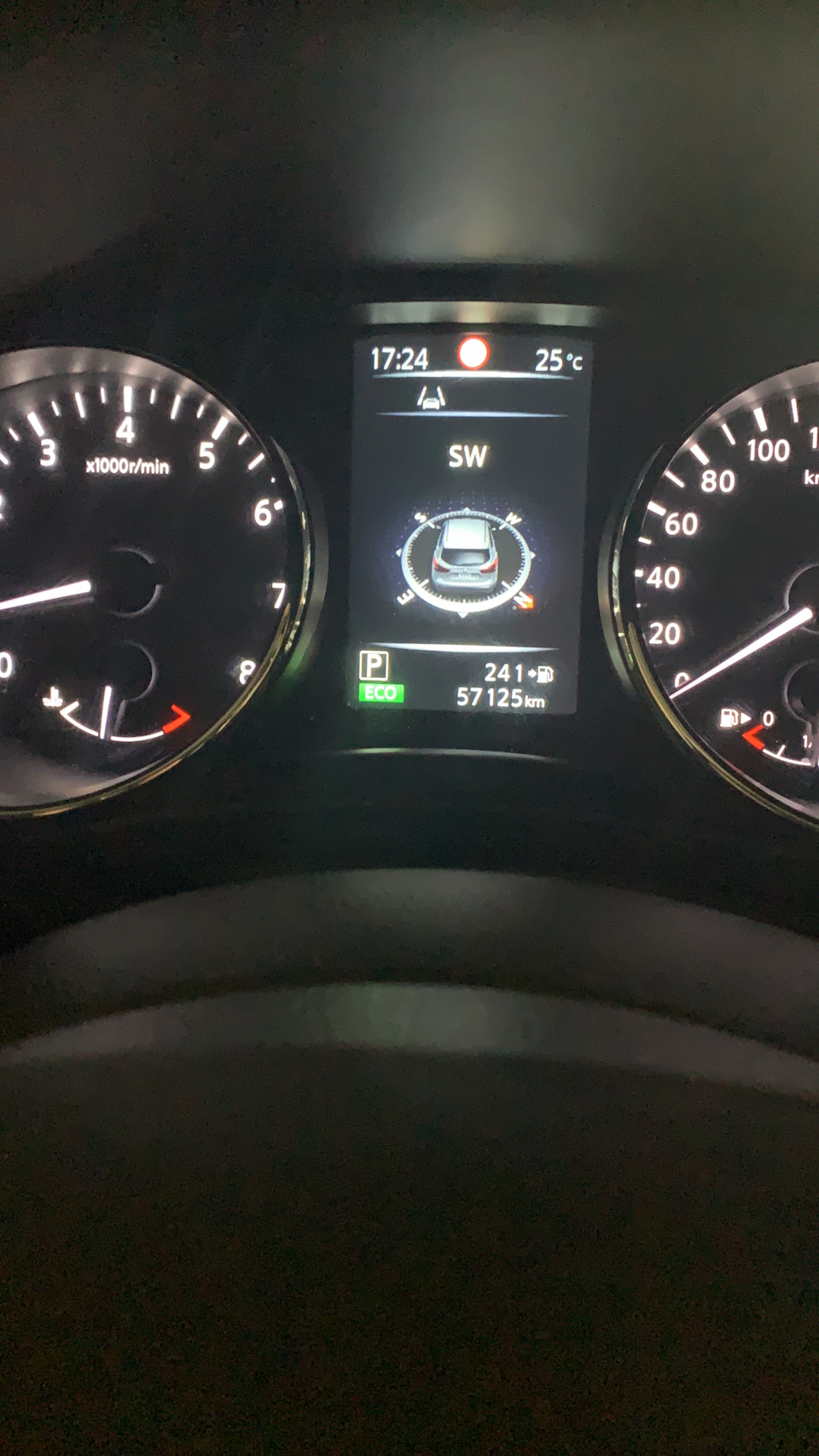

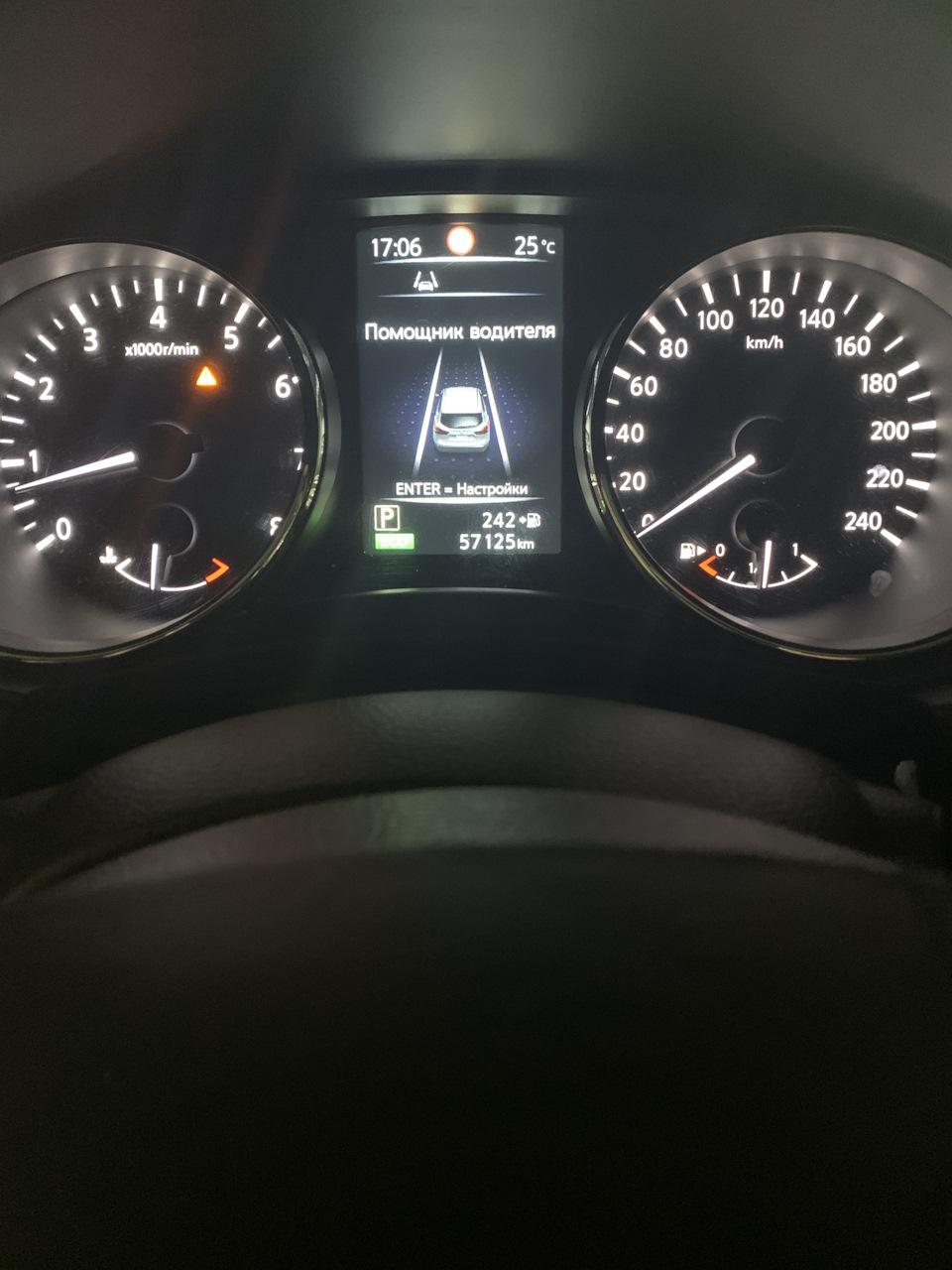

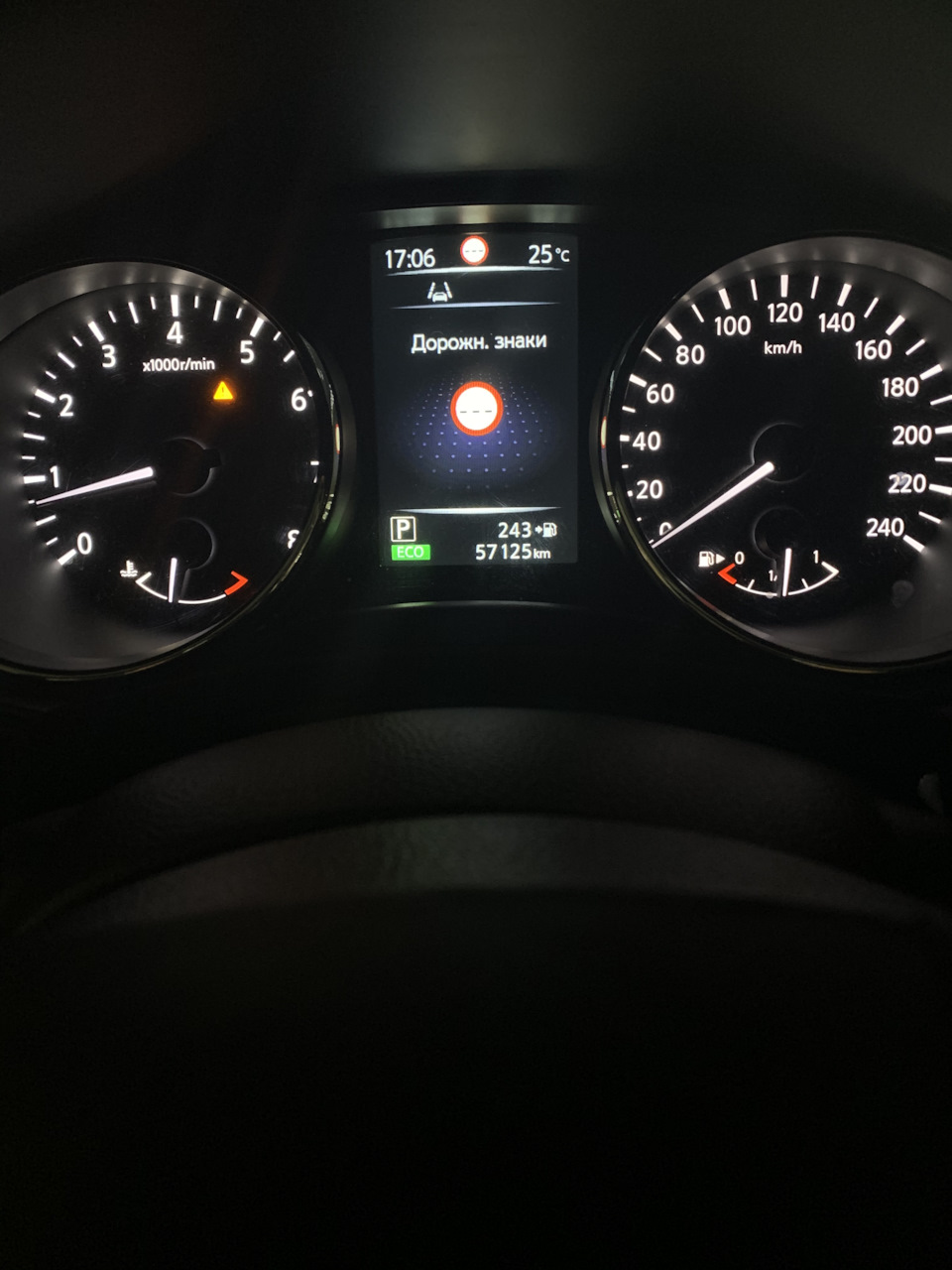

Новые пункт в меню Знаки Контроль полосы Общий вид Автодальний

Собственно все! Все работает в штатном режиме, точно так же как на дорогих комплектациях.
Калибровку камеры делать мне не пришлось (Дима уже делал это), никаких ошибок нету.
Если вы решились купить камеру и нужна калибровка и ОД не хочет вам это делать, делают все в клубном сервисе по Ниссанам на Полярной!

Что такое камера на лобовом стекле автомобиля

Если есть отрасль, в которой технический прогресс шагает, опережая время, то это — автомобилестроение. Постоянное техническое и функциональное обновление и совершенствование систем, повышающих комфортность управления автомобилем и степень безопасности для людей, находящихся как внутри движущейся автомашины, так и на дороге, уже стало нормой для уважающих себя производителей. Заслуженное место среди таких вот «привычных» новинок заняли на сегодняшний день лобовые стекла, оснащенные камерами.

Какими камерами комплектуется лобовое стекло

Оснащение лобового стекла камерами – не дизайнерский изыск и не дань моде на высокие технологии. Каждая из разновидностей камер имеет свое назначение и является элементом как минимум одной из электронных систем автомобиля, так называемых ассистентов, снабжающих водителя важной информацией. Они облегчают ориентирование, а иногда и управление автомобилем в осложненных дорожных условиях.

Видеокамеры, входящие в комплектацию лобового стекла, являются основой для систем ночного видения, распознавания дорожных знаков, ассистента движения по полосе, ассистента дальнего света (адаптивный дальний свет). Стандартная схема таких интеллектуальных систем включает обычно саму камеру, фиксирующую в каждый момент обстановку на дороге, электронный управляющий блок и выходное информационное устройство – дисплей, располагаемый на приборной панели или в определенной области лобового стекла. Зачастую одна и та же камера задействована одновременно в наборе систем.

1. Камера в системе ночного видения

Это инфракрасные камеры, способные фиксировать обстановку при движении автомобиля в темноте и информировать водителя об имеющихся на дороге препятствиях, которые не могут быть высвечены фарами. Кроме того, камеры «ночных ассистентов» распознают движущиеся фигуры на затемненном участке дороги, траекторию дороги на довольно большом участке пути.

Видеокамера включается при определенном уровне наружной освещенности, после которого начинается «ночь». Сигналы, транслирующиеся камерой на блок управления, не только передаются на дисплей, они приводят в действие другие предусмотренные разработчиком модели элементы системы. Например, предупреждение об опасности встречных объектов, освещение движущихся фигур за чертой проезжей части, и даже улавливание сердцебиения живых существ, находящихся за 100 метров от автомашины.

2. Функции камеры в системе распознавания дорожных знаков

Камера располагается в зоне лобового стекла, позволяющей снимать обстановку на значительном пространстве перед движущимся автомобилем, что позволяет использовать данные также в системах обнаружения перемещающихся пешеходов и системе (ассистенте) движения по полосе. Камера для этой цели находится сзади зеркала заднего вида под углом, наилучшим для охвата изображения встречающихся дорожных знаков – сверху и справа (по ходу автомобиля).

Конструкция камеры позволяет выделять дорожные знаки круглой формы с нанесенной на них белым цветом определенной информацией (запрещающие знаки), распознавать надписи об ограничении скорости, считывать текст с информационных табличек.

3. Камера ассистента движения по полосе

Это обычно монохромная камера, предназначенная для слежения за наличием дорожной полосы перед движущейся автомашиной. Это обеспечивает, посредством обработки информации с видеокамеры, своевременное предупреждение водителя об изменении дистанции до следующего впереди автомобиля или об отклонении от нужной траектории.

Камера активно функционирует только при наличии четкого обозначения дорожной полосы. Если полоса не обозначена достаточно однозначно, или вообще отсутствует, она переходит в пассивный режим. Для обеспечения беспрепятственной съемки в месте крепления камеры располагается нагревательный элемент, гарантирующий отсутствие влажности и наледи на стекле.

4. Камера для адаптивного дальнего света

Камера распознает степень освещенности трассы в ночное время и обеспечивает регулировку «ассистентом» работы фар дальнего света. Она фиксирует и возникновение перед автомобилем света от приближающейся машины, и отсвет задних фонарей попутных ТС, и освещение вдоль трассы.

Благодаря сигналам, получаемым с видеокамеры, блок управления имеет возможность своевременно изменять поток дальнего света, в том числе и в целях исключения ослепления водителей встречных автомашин. Камера часто одновременно используется в системе помощи движения по полосе.

Проекция на лобовое стекло автомобиля: помощь или вред водителям?

Проекция на лобовое стекло автомобиля – это вовсе не фантастика из американского блокбастера. Это будущее, которое уже наступило! И вы удивитесь, но оно доступно не только владельцам люксовых тачек из премиального сегмента, но любой, даже самой бюджетной машине!

Что это такое?

Проекция на лобовое стекло автомобиля – это технология, позволяющая отобразить показатели бортового компьютера на стекло. Работает благодаря проекционному дисплею, который представляет собой специальную наклейку (пластину). Если углубиться в терминологию, в отношении такого проектора применяется аббревиатура «HUD» («Head up display»), что с английского дословно переводится, как «экран для поднятой головы».

Впервые технологию стали применять в военной авиации, причем, уже давно, а сегодня она, буквально, «спустилась с небес на землю». Конечно, споры о вопросе ее удобства ведутся до сих пор. С одной стороны, проекция изображения на стекло способна отвлекать водителя, а потому, к ней вполне могут придраться сотрудники ДПС. С другой, технологию сегодня внедряют в некоторые автомобили штатно, еще на заводе, соответственно, она прошла все необходимые проверки безопасности.

Кстати, именно в рамках поддержания последней, информация, которая может выводиться на экран через штатный hud проектор на лобовое стекло автомобиля, весьма ограниченная – скорость, данные двигателя, навигация, круиз-контроль, слепые зоны в зеркалах. Словом, киношку включить не удастся.

Принцип работы штатной hud-технологии (опция с завода)

Рассмотрим, как работает проекция на лобовое стекло. Штатная установка включает проектор, проекционный дисплей и программное обеспечение. Ведущее значение для качественной картинки играет экран. Чаще всего он представляет собой тонкую пленку, которая клеится прямо на лобовое. В некоторых тачках используется тонкая пластина или даже выдвижной экран. Проектор, обычно, устанавливается сверху. Программно он соединен с электронным блоком управления автомобиля, именно через последний hud система получает актуальную информацию для отображения.

Итак, проекция на лобовое стекло в штатном порядке представляет собой дополнительную опцию. Проектор выводит картинку на специальное стекло, а водитель имеет возможность видеть параметры различных датчиков бортового компьютера, не опуская глаза на панель управления.

Какая информация выводится?

Рассмотрим подробнее, какие сведения отображает данная технология:

• Чаще всего водители хотят видеть на лобовом стекле автомобиля проекцию скорости;
• Также, там могут отображаться сведения об оборотах двигателя;
• Показания различных приборов с приборной панели;
• Температура охлаждающей жидкости;
• Остаток бензина;
• Информация о неисправностях и горящих лампочках на приборной панели;
• Подсказки с расшифровкой дорожных знаков;
• Навигация;
• Сведения о работе аудиосистеме;
• Отображение слепых зон с зеркал;
• Параметры круиз-контроля;
• Видео с камеры заднего вида;
• Наличие пешеходов
• И т.д. (по факту, туда можно вывести информацию с любого датчика блока управления).

Какие бывают проекторы?

Как мы уже говорили выше, штатная проекция на лобовое внедряется не на все автомобили. Однако, технология была воспринята публикой положительно, и многие водители захотели видеть ее в своих тачках. Как говорится, спрос рождает предложение.

Сегодня на рынке появилось множество гаджетов, которые стыкуются с автомобильной электроникой через сервисный разъем (OBD2) и выполняют функции заводской проекции.

Еще, есть и совсем бюджетная версия проекции на лобовое стекло, которой даже не требуется инструкция. Речь идет о мобильных приложениях с hud поддержкой. Вы просто загружаете утилиту, кладете телефон на приборную панель и наблюдаете отражение скорости на лобовом стекле.

Поговорим подробно о принципе работы сторонних проекторов и мобильных приложений.

Принцип работы стороннего прибора для проекции на лобовое

Устройства приобретаются отдельно и устанавливаются в любом месте, хоть на заднее стекло. Место размещения проектора зависит от модели, поэтому выбирайте внимательно (одни размещаются прямо на торпеде, другие на солнечном козырьке и т.д.).

На область окна наклеивается специальная прозрачная пленка (светоотражающая, поглощающая блики). Проектор с помощью переходника соединяется с сервисным разъемом (OBD2, обычно под рулевой колонкой, имеет форму трапеции с 16 контактами). Таким образом гаджет подключается к электронному мозгу автомобиля и получает возможность считывать показатели различных датчиков, чтобы выводить их на лобовое.

Есть и более дешевые устройства, которые нельзя подключить к блоку управления авто. Их соединяют со смартфоном по Bluetooth, Wi-Fi или через USB шнур. Далее в телефон загружают специальную программу, которая будет осуществлять вывод картинки. Также есть устройства, которые подключаются к автомобилю через прикуриватель.

Такие гаджеты передают самый минимум информации: показывают на лобовом стекле автомобиля скорость, навигатор, время, погоду, показатели одометра (сколько пройдено км), и т.д. Сведения они получают от GPS модуля в телефоне. Он непрерывно отсылает спутнику информацию о местоположении, а программа уже выполняет необходимые расчеты (скорость, время, расстояние и т.д.).

Качество картинки зависит от свойств пластины, которая служит экраном.

Топ-5 приборов

Сразу подчеркнем, сторонний прибор для проекции картинки на лобовое с большим числом выводимых сведений редко бывает хорошим. Разве что, он очень дорогой от именитого бренда (например, Navdi).

А потому, рекомендуем определиться, какие именно данные вам нужны и купить узкоспециализированное устройство:

1. Конкретно, для проекции на лобовое стекло показателей спидометра;
2. Для отображения сведений медиасистемы;
3. Hud навигатор.

Устройства можно купить на AliExpress или в любом интернет-магазине техники, например, в Яндекс Маркете.

Вот список неплохих гаджетов со множеством положительных отзывов:

• Китайский «VJOYCAR X6 3» за 1800 рублей, можно купить на Али Экспресс. Это прибор, показывающий скорость автомобиля на стекло;

• Еще один китаец – «EANOP 5.5», за 2000 рублей. Помимо скорости, отображает обороты двигателя, температуру, переключение передач и остаток бензина.

• Далее, представитель американской марки «PROLOGY HDS-300 OBD-II», за 3390 р. Выводит на стекло до 10 показателей (скорость, температура, напряжение бортовой сети, сигнал об усталости водителя, обороты двигателя). Яркость дисплея можно регулировать. Подключается к бортовой системе через диагностический порт;

• Проекцию на лобовое стекло автомобиля можно сделать с брендом Xiaomi. Модель называется «Carrobot HUD», актуальная цена – 7300 р. Дисплей содержит датчики регулировки освещения. Связь с ЭБУ происходит через разъем OBD2, проектор отображает сведения, практически, со всех датчиков блока.

• И еще один неплохой прибор – «Rivotek HUD 100», 14000 р. Подключается к диагностическому порту автомобиля, выводит полный перечень информации с блока управления.

Как сделать проекцию на стекло с помощью мобильного приложения?

Нам осталось рассмотреть последний тип проекций на лобовое стекло, для которого не требуется покупка специальных проекторов или программного обеспечения. Технология работает с обычного смартфона, в который установлено приложение с hud поддержкой. Зайдите в Play Market или App Store, там масса подобных утилит.

Сделать проекцию на лобовое стекло своими руками, как будто она идет с завода, увы нельзя. Качество картинки будет заметно уступать, да и объем отображаемых сведений не порадует количеством. Скорее всего, в их число войдут показатели спидометра, одометра, тахометра, и некоторые дополнительные сведения, которые можно получить через GPS или Интернет (широта, долгота, карта, погода, время, пробки и т.д.).

Кстати, если хотите добиться максимально качественного изображения, даже в солнечный день, купите отдельную наклейку для hud проекции, она стоит не дороже 100 рублей.

Как сделать универсальную проекцию на лобовое стекло через смартфон с GPS модулем?

• Скачайте мобильное приложение, например, «Спидометр 55 Старт. GPS+Hud» (для IOS);

• Наклейте на стекло специальную наклейку (не обязательно);
• Откройте приложение и уложите телефон на приборную панель;

• Активируйте в приложении опцию Hud;
• Передвиньте смартфон так, чтобы проекция на лобовое стекло совпадала с областью, на которую наклеена наклейка;
• Готово, можете ехать.

На этом мы заканчиваем наш обзор. У лазерной проекции на лобовое стекло автомобиля сегодня много сторонников и противников. У каждого – своя правда. Однако, у этой технологии, однозначно, большое будущее. Причем, оно связано с внедрением системы дополненной реальности! То есть, умная технология будет анализировать обстановку за бортом (например, ночью) и распознавать ее элементы – невидимых пешеходов, скрытые листвой дорожные знаки, разметку, скорость движения окружающих транспортных средств и т.д. И все эти сведения будут выводиться на лобовое стекло в проекции! Разве не круто?

как называется камера в машине на стекле автомобиля

Оснащение лобового стекла камерами – не дизайнерский изыск и не дань моде на высокие технологии. Каждая из разновидностей камер имеет свое назначение и является элементом как минимум одной из электронных систем автомобиля, так называемых ассистентов, снабжающих водителя важной информацией. Они облегчают ориентирование, а иногда и управление автомобилем в осложненных дорожных условиях.

Видеокамеры, входящие в комплектацию лобового стекла, являются основой для систем ночного видения, распознавания дорожных знаков, ассистента движения по полосе, ассистента дальнего света (адаптивный дальний свет). Стандартная схема таких интеллектуальных систем включает обычно саму камеру, фиксирующую в каждый момент обстановку на дороге, электронный управляющий блок и выходное информационное устройство – дисплей, располагаемый на приборной панели или в определенной области лобового стекла. Зачастую одна и та же камера задействована одновременно в наборе систем.

1. Камера в системе ночного видения

Это инфракрасные камеры, способные фиксировать обстановку при движении автомобиля в темноте и информировать водителя об имеющихся на дороге препятствиях, которые не могут быть высвечены фарами. Кроме того, камеры «ночных ассистентов» распознают движущиеся фигуры на затемненном участке дороги, траекторию дороги на довольно большом участке пути.

Видеокамера включается при определенном уровне наружной освещенности, после которого начинается «ночь». Сигналы, транслирующиеся камерой на блок управления, не только передаются на дисплей, они приводят в действие другие предусмотренные разработчиком модели элементы системы. Например, предупреждение об опасности встречных объектов, освещение движущихся фигур за чертой проезжей части, и даже улавливание сердцебиения живых существ, находящихся за 100 метров от автомашины.

2. Функции камеры в системе распознавания дорожных знаков

Камера располагается в зоне лобового стекла, позволяющей снимать обстановку на значительном пространстве перед движущимся автомобилем, что позволяет использовать данные также в системах обнаружения перемещающихся пешеходов и системе (ассистенте) движения по полосе. Камера для этой цели находится сзади зеркала заднего вида под углом, наилучшим для охвата изображения встречающихся дорожных знаков – сверху и справа (по ходу автомобиля).

Конструкция камеры позволяет выделять дорожные знаки круглой формы с нанесенной на них белым цветом определенной информацией (запрещающие знаки), распознавать надписи об ограничении скорости, считывать текст с информационных табличек.

3. Камера ассистента движения по полосе

Это обычно монохромная камера, предназначенная для слежения за наличием дорожной полосы перед движущейся автомашиной. Это обеспечивает, посредством обработки информации с видеокамеры, своевременное предупреждение водителя об изменении дистанции до следующего впереди автомобиля или об отклонении от нужной траектории.

Камера активно функционирует только при наличии четкого обозначения дорожной полосы. Если полоса не обозначена достаточно однозначно, или вообще отсутствует, она переходит в пассивный режим. Для обеспечения беспрепятственной съемки в месте крепления камеры располагается нагревательный элемент, гарантирующий отсутствие влажности и наледи на стекле.

4. Камера для адаптивного дальнего света

Камера распознает степень освещенности трассы в ночное время и обеспечивает регулировку «ассистентом» работы фар дальнего света. Она фиксирует и возникновение перед автомобилем света от приближающейся машины, и отсвет задних фонарей попутных ТС, и освещение вдоль трассы.

Благодаря сигналам, получаемым с видеокамеры, блок управления имеет возможность своевременно изменять поток дальнего света, в том числе и в целях исключения ослепления водителей встречных автомашин. Камера часто одновременно используется в системе помощи движения по полосе.

Помощь в выборе камеры заднего вида

Парковка автомобиля всегда требует особой внимательности. Но если Вы водитель с небольшим стажем вождения, то наверняка вам парковка дается тяжело. Зачастую многие прибегают к помощи третьих лиц, которые помогут скорректировать ваши действия при парковке. Но если таковых нет, и вы один? Для этого производители авто товаров специально производят камеры заднего вида, которые крепятся к вашему авто и подключаются к любому устройству для вывода полученной информации с камеры на экран. На сегодняшний день можно встретить различные модели, но, чтобы сделать выбор, необходимо ориентироваться в основных характеристиках камер заднего вида. В данном обзоре я расскажу, на что стоит обращать внимание при покупке данного вида устройств.

При покупке камеры заднего вида, необходимо придерживаться небольшого списка пошаговых действий при выборе.

1) Так как многие автолюбители ценят и любят внешний вид своего автомобиля, большим и главным вопросом при выборе камеры является ее место установки и способ крепления к авто. Заранее подумайте о том, какая камера вам подойдет по данным характеристикам.

2) Второй вопрос, который вас должен волновать, куда все-таки будет выводиться изображения с камеры? Будет ли это штатная магнитола с видео входом, портативный внешний плеер или отдельный встраиваемый монитор?

3) Далее следует решить, каким способом вы будете организовывать «транспортный» поток передачи изображения от камеры на экран. Будет ли это стандартная проводная прокладка или же беспроводная передача…

4) Только после того как вы определились со всеми тремя пунктами, можно приступать к «отсеву» предложенных вариантов по основным техническим характеристикам: Типу матрицы, углы обзора, минимальная освещенность, система цветности, ик-подстветка, наличие парковочных линий и IP-защита.

Тип камеры заднего вида

Каждая камера заднего вида различается по способу крепления и ее месту установки. Принято различать четыре типа конструктивного исполнения камер заднего вида, а именно:

Штатная камера заднего вида

Подобный тип камер монтируется на штатное место автомобиля, такие устройства производит завод изготовитель авто, а камера имеет «скрытую» установку (не бросаются в глаза).

Некоторые производители выпускают камеры заднего вида, которые монтируются на место плафона подсветки номерного знака, при этом подсветка не нарушается, так как она предусмотрена в конструкции камеры. Подобные камеры выпускаются не на все марки автомобилей.

Врезная камера заднего вида

Для установки подобного типа камер необходимо заранее высверливать технологическое отверстие для ее установки. Фиксация производится с помощью защелок или контргайки.

Камера, вмонтированная в номерную рамку

Распространенные тип среди автолюбителей, так как в номерном знаке по центру располагается миниатюрная камера. Такая рамка зачастую подходит для установки практически в любое авто.

Универсальная камера заднего вида

Тип обусловлен простой конструкцией, благодаря которой, камеру можно установить на любую машину в любом подходящем месте. Чтобы закрепить такую камеру к корпусу авто, необходимо использовать или липкую ленту, либо сверлить отверстие в корпусе и крепить на болты с гайками или шурупы.

Вывод изображения и стандарт видеосигнала

Выбирая себе камеру заднего вида на автомобиль, необходимо продумать заранее куда вы будете ее подключать. На сегодняшний день способов вывода картинки может быть несколько:

1) Вывод изображения на монитор. Монитор может быть встроен в зеркало заднего вида, встроен в бортовую панель или в солнцезащитный козырек; 2) Вывод изображения на экран штатной магнитолы с видео входом; 3) Вывод на портативный медиа-плеер.

Если в вашем авто есть штатный монитор, то это облегчит вывод изображения, так как в случае отсутствия подобной опции необходимо докупить требуемый аксессуар в ваш автомобиль. Так или иначе требования к мониторам едины. Самое главное, чтобы устройство поддерживало ТВ-сигнал стандарта NTSC или PAL. Данный стандарт влияет на выбор камеры так как поддерживаемый стандарт монитора может быть не совместим со стандартом камеры.

Способ передачи видеосигнала

Всего существует два способа передачи видео с камеры.

1) Стандартное проводное подключение осуществляется с помощью кабеля от задней части до монитора. Такой способ передачи тянет за собой ряд дополнительных действий по демонтажу обшивки и прокладке кабеля внутри салона авто. Качество картинки в данном случае будет хорошее, плюс этот способ надежен.

2) Беспроводное подключение осуществляется с помощью дополнительных вспомогательных приёмопередающих устройств, которые находятся у камеры с задней части авто и возле монитора. Такой способ передачи видео больше подходит для навигаторов или портативных медиа-плееров. Для мониторов, имеющих провод возбуждения, такой способ не подойдет. При передаче видеосигнала могут возникать помехи в виде «снега» на мониторе.

Тип матрицы камеры

CMOS и CCD – это два типа матриц которые применяют в камерах заднего вида. Каждый тип преобразует изображение в цифровой сигнал по собственной технологии. Но один тип матрицы более низкий в цене, другой лучше по качеству преобразования сигнала.

CMOS матрицы по качеству изображения на порядок ниже, цвета изображения не столь сочные, может присутствовать рябь. У данного типа матрицы светочувствительность немного ниже, чем у CCD матриц (0,01 Лк против 0,1 Лк).

Делая выбор старайтесь ориентироваться именно на CCD матрицы, так как прорисовка и детализация картинка будет лучше, соответственно безопасная парковка с помощью камеры оснащенной такой матрицей – это половина успешной парковки.

Углы обзора

Чем выше угол обзора камеры, тем больше будет искажаться изображение, но ширина охватываемого участка будет больше. В данном случае надо ориентироваться на проверенные среднестатистические значения, обычно такие углы варьируются в диапазоне от 150 до 170 градусов. Такие углы способны обеспечить хороший охват участка позади автомобиля и неплохую картинку с камеры.

Зеркальная передача изображения

Такая опция как зеркальное отображение картинки с камеры присутствует во многих моделях камер заднего вида. Главная задача такой опции – это максимальное удобство в усвоении информации на мониторе, то есть чтобы полученная картинка была идентичной что и в зеркале заднего вида.

Регулировка наклона камеры

Если камера заднего вида имеет функцию регулировки наклона, это является приятным бонусом. Ведь когда настанет момент пусконаладки, и выбудете регулировать камеру, данная опция будет весьма кстати.

Отображение парковочных линий

Парковочные линии на камере – это неотъемлемая часть. Поэтому если таковых нет у камеры, советую от такой покупки воздержаться. Данные линии представляют прямоугольную сетку разных цветов, которые накладываются камерой на картинку перед выводом на монитор. С помощью такой цветной сетки можно легко ориентироваться и определять реальное расстояние до препятствия.

Минимальный уровень освещенности и ИК подсветка

Уровень освещённости измеряется в люксах. Чем меньше данный параметр, тем лучше просматривается изображение в сумерках или в темное время суток. Но многие производители специально завышают данный показатель, указывая в технических характеристиках недостоверные значения, так как проверить реальный показатель достаточно проблематично. Так или иначе лучше делать выбор в пользу наименьшего значения освещенности, обычно это 0,1 люкс.

Инфракрасная подсветка встречается не во всех моделях камер. Если говорить на чистоту, то в случае с камерами заднего вида, светодиодная подсветка не эффективна. С помощью датчика света, встроенного в камеру, происходит автоматическое включение и выключение подсветки в нужный момент времени. Неэффективность заключается в том, что при недостаточном количестве света, цветная камера становится черно-белой. Поэтому подумайте нужна ли вам такая опция в камере или нет? Ведь фонари заднего хода способны предоставить вполне годное освещение.

Стандарт защиты

Камера заднего вида подвержена жесткому режиму эксплуатации, именно поэтому стандарт защиты неотъемлемая составляющая. В камерах можно встретить степень защиты как IP 66, так и IP 67 и IP 68. Первая цифра стандарта защиты отвечает за защиту от пыли, вторая от влаги. Самая высокий показатель защиты у IP 68 – такая камера максимально защищена от пыли и влаги.

Единственное на что еще стоит обратить внимание — это питание камеры, зачастую питание не должно превышать 14 В, а в случае если у автомобиля бортовая сеть рассчитана на 24 В, необходимо прибегать к помощи понижающих инверторов.

Заранее продуманный выбор камеры заднего вида, это 100% успешная покупка. Так как «правильная» камера играет важную роль в жизни вашего автомобиля. Да и вам будет во много раз удобнее парковаться и маневрировать задним ходом с помощью камеры.

Ценовые критерии

Изучив всю предложенную информацию, пора прикинуть ваши финансовые возможности.

До 2000 рублей доступны универсальные и врезные камеры, с углом обзора до 170 градусов. Основной тип матрицы таких моделей – CMOS, а стандарт защиты IP66-67.

От 2000 до 3000 рублей доступны камеры как врезные, так и универсальные, а также вмонтированные в рамку номерного знака и различной расцветки. У данных моделей уже можно встретить модели с матрицей типа CCD. Но степень защиты камер в основном IP67.

От 3000 рублей доступны модели камер различного типа, более дорогие модели имеют большие углы обзора, и практически схожие технические характеристики с предыдущей ценовой категорией. Поэтому данный случай является примером того, когда не стоит переплачивать лишние пару тысяч рублей.

Надеюсь на то, что данный материал принесет вам пользы. На этом у меня все, спасибо за внимание! Удачи на дорогах!

Что лучше использовать в автомобиле для записи видео

Вопрос о том, что именно лучше использовать в автомобиле, специализированный видеорегистратор или же экшн-камеру, беспокоит многих автовладельцев. На самом деле выбор зависит от личных предпочтений каждого конкретно взятого человека. Если речь идет о возможном совмещении одним гаджетом видеосъемки из салона автомобиля, к примеру, со съемками во время велопрогулок или погружений под воду, то лучше приобрести экшн камеру. Впрочем, есть свои весьма значимые преимущества и у видеорегистраторов.

Данные устройства предназначены для фиксации обстановки, складывающейся вблизи автомобиля во время его движения или пребывания на стоянке. Речь идет о видео- и аудиозаписи различных спорных моментов, аварий, разговоров с автоинспекторами. Иногда видеорегистратор фиксирует лиц, занимающихся кражей личных вещей из автомобилей. Впоследствии такие данные могут стать основой доказательной базы в ходе судебного разбирательства.

AvtoVision MICRO A7 Version 3

В качестве наглядного примера рассмотрим прибор нового поколения AvtoVision MICRO A7 Version 3. Благодаря своему высокоскоростному процессору Ambarella A7, данный регистратор способен снимать видео с разрешением 2304×1296, 30к/с (Super HD), что вполне сопоставимо с возможностями профессиональной видеокамеры.

Очень важным преимуществом AvtoVision MICRO A7 Version 3 является возможность быстрого копирования информации на внешний носитель. Таким образом, в случаи попадания в ДТП нет ничего проще, чем скопировать отснятый материал и отдать его правоохранителям. Также с помощью этого верного помощника совсем не сложно доказать, что превышения скорости не было, ведь GPS модуль фиксирует все маршруты и скорость передвижения машины.

За свою цену данную модель можно назвать действительно оптимальным вариантом. Благодаря матовому черному цвету ее можно установить под зеркалом заднего вида и попросту забыть, ведь прибор включается и выключается самостоятельно после начала подачи питания от бортовой сети. Встроенной памяти здесь 16 Гб. Также можно вставить карту до 32 Гб.

Некоторые водители находят в приборе и свои недостатки. В частности из-за маленьких размеров (чуть больше спичечного коробка) на дисплее, который соответственно тоже чрезвычайно мелкий, различимы только номера ближних автомобилей. Явным недостатком можно назвать и отсутствие Wi-Fi. Кому-то не нравится, что прибор питается от сети автомобиля. Но с другой стороны, на то он и специальный видеорегистратор, чтоб использоваться по назначению.

Любители экстремальных видов спорта отлично знакомы с экшн-камерами. Эти камеры можно без проблем использовать в сильный мороз, под водой, на высокой скорости. О сути, такой прибор универсален и способен давать максимальный результат даже в самых экстремальных условиях. Ну а уж если речь идет об использовании вместо привычного видеорегистратора, так и подавно. Недаром ведь все больше автомобилистов доверяют именно экшн-камерам.

Камера GoPro HERO3 отличается максимально высокой детализацией, что стало возможно благодаря использованию новейшей линзы, улучшающей четкость на 33%. Частота кадров 1080p при скорости съемки до 120 к/с. Угол обзора достигает 170 градусов. Здесь есть специальный режим, моделирующий автомобильный видеорегистратор. Для того чтобы охватить максимально широкий угол обзора, достаточно просто включить режим SuperView.

Многие водители отмечают отличную аудиосистему, с помощью которой можно зафиксировать даже самые тихие звуки. Режим Low Light удобен тем, что прибор самостоятельно подстраивается под нужное освещение и работает уже исходя из этого.

Быстрый Wi-Fi позволяет оперативно обмениваться информацией. Особенно это важно при возникновении непредвиденных ситуаций на дороге. Данная камера отличается чрезвычайно маленькими размерами, что позволяет без проблем спрятать ее за зеркалом.

К явным недостаткам камеры многие водители относят сильные шумы и невысокое качество изображения в темное время суток. Отсутствие сильного стабилизатора приводит к тому, что видео часто дрожит. Также многим не нравится, что аккумулятор разряжается слишком быстро, а заряжается долго.

Экшен-камеры AEE достаточно часто сравнивают с более популярными среди российских пользователей GoPro HERO. Притом эти сравнения далеко не всегда в пользу именитой серии. Что же касается новинки AEE S70, так она собрала действительно большое количество восторженных отзывов.

Матрица Sony Exmor R 16Mpx позволяет без каких-либо проблем снимать видео качества Full HD (1080p на скорости 60 к/с). Угол обзора может равняться 170 градусам. Также водители, использующие данную экшн-камеру в своих машинах отмечают хороший стабилизатор видео. Что же касается длительности записи, то оно может быть поистине огромным, ведь прибор совместим с картами памяти до 64 Гб.

Видеоматериалы можно просматривать и удалять непосредственно на самом гаджете. Правда небольшой экран не способствует рассмотрению всех деталей. К недостаткам модели также относят не слишком качественную работу Wi-Fi со смартфоном. Впрочем, с основными своими заданиями, рассматриваемыми в контексте работы в режиме автомобильного видеорегистратора, прибор справляется очень даже неплохо.

У специального видеорегистратора для автомобиля есть преимущества перед универсальными экшн-камерами. К примеру, наличие GPS приёмника, а также регистратор питается от бортовой сети, что делает длительность съемки практически неограниченной. Однако несомненным недостатком даже самого лучшего регистратора является тот факт, что использовать его можно, фактически лишь в автомобиле.

На самом деле советовать здесь чрезвычайно сложно. Если технические характеристики экшн-камеры полностью удовлетворяют запросы, то действительно есть смысл приобрести именно ее. Однако для людей, не занимающихся экстремальными видами спорта и не имеющих потребности в использовании универсальной видеокамеры, действительно куда удобнее будет установить в своем автомобиле специальный регистратор.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

5 умных проекторов на лобовое стекло авто с AliExpress

ТОП-5 лучших проекторов на лобовое стекло авто с ценами и отзывами в конце статьи. Листайте!

Проектор на лобовое стекло автомобиля – это девайс, который позволяет следить за навигацией, показателями скорости, расхода топлива и прочими, не отвлекаясь на приборную панель. Изначально проектор на стекло внедрялся в конструкцию самолетов. Активно использовалось похожее оборудование и для шлема пилотов.

Современный проектор на стекло автомобиля позволяет выбирать и настраивать данные, которые ему показывают.

Доступна следующая информация:

Данные тахометра, спидометра.

Данные с камеры заднего вида.

Температура жидкости охлаждения и др.

Проекторы на стекло, купить которые можно на AliExpress, отличаются по способу подключения:

Через прикуриватель. Самый простой способ. Особенно популярен, если авто на гарантии и не желательно вмешиваться в электронику.

К бортовой системе – монтируется через порт для диагностики. Самостоятельно выполнить подключение сложно.

Проектор может выполнять разные функции:

Мультимедийная. На лобовое стекло выводятся не только данные, но и подается звуковой сигнал, если какой-то из показателей выходит за пределы нормы.

Проекторы скорости на стекло. Специализируется только на выводе информации со спидометра. Цветом предупреждает, если скорость превышена. Также может отражаться информация о потреблении топлива, нагреве двигателя и прочее.

Проектор-навигатор на стекло. Отображает траекторию движения вашего транспортного средства. Также такие модели способны воспроизводить фото, видео, музыкальные треки.

Навигатор на стекло включает в себя специальный дисплей и крепления. Дисплей монтируется на приборную панель, а потом выдает проекцию на поверхность ветрового стекла. Перед этим на стекло наклеивается специальная тонкая пленка.

Есть важный нюанс! Перед тем как наклеить пленку, убедитесь, что стекло чистое, без серьезных сколов и трещин. Иначе картинка будет низкого качества. Дефекты будут деформировать изображение. Перед наклеиванием пленку промывают и смачивают в воде. Хорошенько прижимают и удаляют остатки воды специальным скребком.

ГДЕ МОЖНО ДЕШЕВО КУПИТЬ ХОРОШИЙ ПРОЕКТОР НА СТЕКЛО АВТОМОБИЛЯ?

Проектор на стекло авто VJOYCAR X6 3 » (2 цвета)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Шикарный прибор за такие деньги. Но к сожалению не подходит на старых чистокровных японцах. Проверял на солярис, работает отлично!

Отзыв №2: Товар пришел за 25 дней. На Nissan Note не работает. Очень жаль. Брала в подарок. Проверили прибор на другом авто, показывает скорость и выводит расход.

Проектор на лобовое стекло авто GEYIREN 3,5 A900 HUD

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Посылка дошла примерно за месяц, коробка с прибором в ужастно помятой картонной коробке, но внутри всё целое. Сам прибор выглядит аккуратно, работает исправно. Одно не понравилось, скорость двоиться на лобовом стекле, скорей всего из за того что стекло двойное. специальную пластину не клеил. На прямом солнце читается похуже, в пасмурную погоду и ночью видно отлично!

Отзыв №2: Отличная приблуда, быстро устанавливается и работает без гемора. пришлось заколхозить доп экран, чтобы не слепило ночью. В начале ездил без пленки на стекле, но потом наклеил, чтоб не двоилось.

Проектор скорости на стекло авто GEYIREN A100S

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №2: Отлично работает, автоматически отключается через несколько секунд при выключении зажигания. Отличный продукт. Очень быстрая доставка.

Отзыв №3: Первым сюрпризом было то, что на самом деле работает! Но. Измерение в км составляет около 5%. На более низких скоростях это не большая проблема, но на более высоких скоростях, расчет может получить вам большие штрафы. Я сопоставил его с фактическим спектрометром и измерением на моем iPhone. Затем есть сообщение о speedwarning. Высокий раздражающий звук. И яркий индикатор speedindicator может даже быть слишком ярким! Но он работает почти так, как описано. В целом, доволен.

Проектор на стекло автомобиля Cacoonlisteo 4E 5,5 «

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Прибор пришёл быстро. Спасибо продавцу. Ставлю 5. Данные читаются. Морозы аппарат пережил отлично.

Отзыв №2: Заказ пришел за месяц, при заказе заказывал шнур с кнопкой, но пришел обычный шнур, открыл спор, продавец оказался порядочный и возместил ошибку. Рекомендую.

Отзыв №3: Классный проектор. Стоит своих денег. Быстрая доставка. Все хорошо работает. Показывает температуру, спидометр, тахометр, переключение передач и потребление бензина. Действительно, крутой!

Информативный проектор на стекло авто EANOP 5.5″

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Пользуюсь примерно две недели. Доволен. Ночью не слепит, датчик освещенности работает хорошо. Днём даже очень ярко. Единственный минус без пленки на стекле двоится. Стоит приклеить!

Отзыв №2: Информативная штука, в комплекте куча креплений, отражающая пленка на стекло. Считывает данные с компьютера точно. Хороший продавец, дошло быстро по Новой Почте.

Отзыв №3: Наконец, установил прибор. Скажу сразу, что скорость показывает с погрешностью от 2 до 5 км/час, тахометр не врёт. Одновременно отображает скорость тахометр и расход топлива, можно переключать на температуру двигателя и т.д. На стекле отображается хорошо даже в солнечную погоду.

Как называется камера в машине на стекле автомобиля

Если есть отрасль, в которой технический прогресс шагает, опережая время, то это — автомобилестроение. Постоянное техническое и функциональное обновление и совершенствование систем, повышающих комфортность управления автомобилем и степень безопасности для людей, находящихся как внутри движущейся автомашины, так и на дороге, уже стало нормой для уважающих себя производителей. Заслуженное место среди таких вот «привычных» новинок заняли на сегодняшний день лобовые стекла, оснащенные камерами.

Какими камерами комплектуется лобовое стекло

Оснащение лобового стекла камерами – не дизайнерский изыск и не дань моде на высокие технологии. Каждая из разновидностей камер имеет свое назначение и является элементом как минимум одной из электронных систем автомобиля, так называемых ассистентов, снабжающих водителя важной информацией. Они облегчают ориентирование, а иногда и управление автомобилем в осложненных дорожных условиях.

Видеокамеры, входящие в комплектацию лобового стекла, являются основой для систем ночного видения, распознавания дорожных знаков, ассистента движения по полосе, ассистента дальнего света (адаптивный дальний свет). Стандартная схема таких интеллектуальных систем включает обычно саму камеру, фиксирующую в каждый момент обстановку на дороге, электронный управляющий блок и выходное информационное устройство – дисплей, располагаемый на приборной панели или в определенной области лобового стекла. Зачастую одна и та же камера задействована одновременно в наборе систем.

1. Камера в системе ночного видения

Это инфракрасные камеры, способные фиксировать обстановку при движении автомобиля в темноте и информировать водителя об имеющихся на дороге препятствиях, которые не могут быть высвечены фарами. Кроме того, камеры «ночных ассистентов» распознают движущиеся фигуры на затемненном участке дороги, траекторию дороги на довольно большом участке пути.

Видеокамера включается при определенном уровне наружной освещенности, после которого начинается «ночь». Сигналы, транслирующиеся камерой на блок управления, не только передаются на дисплей, они приводят в действие другие предусмотренные разработчиком модели элементы системы. Например, предупреждение об опасности встречных объектов, освещение движущихся фигур за чертой проезжей части, и даже улавливание сердцебиения живых существ, находящихся за 100 метров от автомашины.

2. Функции камеры в системе распознавания дорожных знаков

Камера располагается в зоне лобового стекла, позволяющей снимать обстановку на значительном пространстве перед движущимся автомобилем, что позволяет использовать данные также в системах обнаружения перемещающихся пешеходов и системе (ассистенте) движения по полосе. Камера для этой цели находится сзади зеркала заднего вида под углом, наилучшим для охвата изображения встречающихся дорожных знаков – сверху и справа (по ходу автомобиля).

Конструкция камеры позволяет выделять дорожные знаки круглой формы с нанесенной на них белым цветом определенной информацией (запрещающие знаки), распознавать надписи об ограничении скорости, считывать текст с информационных табличек.

3. Камера ассистента движения по полосе

Это обычно монохромная камера, предназначенная для слежения за наличием дорожной полосы перед движущейся автомашиной. Это обеспечивает, посредством обработки информации с видеокамеры, своевременное предупреждение водителя об изменении дистанции до следующего впереди автомобиля или об отклонении от нужной траектории.

Камера активно функционирует только при наличии четкого обозначения дорожной полосы. Если полоса не обозначена достаточно однозначно, или вообще отсутствует, она переходит в пассивный режим. Для обеспечения беспрепятственной съемки в месте крепления камеры располагается нагревательный элемент, гарантирующий отсутствие влажности и наледи на стекле.

4. Камера для адаптивного дальнего света

Камера распознает степень освещенности трассы в ночное время и обеспечивает регулировку «ассистентом» работы фар дальнего света. Она фиксирует и возникновение перед автомобилем света от приближающейся машины, и отсвет задних фонарей попутных ТС, и освещение вдоль трассы.

Благодаря сигналам, получаемым с видеокамеры, блок управления имеет возможность своевременно изменять поток дальнего света, в том числе и в целях исключения ослепления водителей встречных автомашин. Камера часто одновременно используется в системе помощи движения по полосе.

windglasscameradetails

Комплектация лобового стекла: штатные виды камер

Какими камерами комплектуется лобовое стекло

Оснащение лобового стекла камерами – не дизайнерский изыск и не дань моде на высокие технологии. Каждая из разновидностей камер имеет свое назначение и является элементом как минимум одной из электронных систем автомобиля, так называемых ассистентов, снабжающих водителя важной информацией. Они облегчают ориентирование, а иногда и управление автомобилем в осложненных дорожных условиях.

Видеокамеры, входящие в комплектацию лобового стекла, являются основой для систем ночного видения, распознавания дорожных знаков, ассистента движения по полосе, ассистента дальнего света (адаптивный дальний свет). Стандартная схема таких интеллектуальных систем включает обычно саму камеру, фиксирующую в каждый момент обстановку на дороге, электронный управляющий блок и выходное информационное устройство – дисплей, располагаемый на приборной панели или в определенной области лобового стекла. Зачастую одна и та же камера задействована одновременно в наборе систем.

1. Камера в системе ночного видения

Это инфракрасные камеры, способные фиксировать обстановку при движении автомобиля в темноте и информировать водителя об имеющихся на дороге препятствиях, которые не могут быть высвечены фарами. Кроме того, камеры «ночных ассистентов» распознают движущиеся фигуры на затемненном участке дороги, траекторию дороги на довольно большом участке пути.

Видеокамера включается при определенном уровне наружной освещенности, после которого начинается «ночь». Сигналы, транслирующиеся камерой на блок управления, не только передаются на дисплей, они приводят в действие другие предусмотренные разработчиком модели элементы системы. Например, предупреждение об опасности встречных объектов, освещение движущихся фигур за чертой проезжей части, и даже улавливание сердцебиения живых существ, находящихся за 100 метров от автомашины.

2. Функции камеры в системе распознавания дорожных знаков

Камера располагается в зоне лобового стекла, позволяющей снимать обстановку на значительном пространстве перед движущимся автомобилем, что позволяет использовать данные также в системах обнаружения перемещающихся пешеходов и системе (ассистенте) движения по полосе. Камера для этой цели находится сзади зеркала заднего вида под углом, наилучшим для охвата изображения встречающихся дорожных знаков – сверху и справа (по ходу автомобиля).

Конструкция камеры позволяет выделять дорожные знаки круглой формы с нанесенной на них белым цветом определенной информацией (запрещающие знаки), распознавать надписи об ограничении скорости, считывать текст с информационных табличек.

3. Камера ассистента движения по полосе

Это обычно монохромная камера, предназначенная для слежения за наличием дорожной полосы перед движущейся автомашиной. Это обеспечивает, посредством обработки информации с видеокамеры, своевременное предупреждение водителя об изменении дистанции до следующего впереди автомобиля или об отклонении от нужной траектории.

Камера активно функционирует только при наличии четкого обозначения дорожной полосы. Если полоса не обозначена достаточно однозначно, или вообще отсутствует, она переходит в пассивный режим. Для обеспечения беспрепятственной съемки в месте крепления камеры располагается нагревательный элемент, гарантирующий отсутствие влажности и наледи на стекле.

4. Камера для адаптивного дальнего света

Камера распознает степень освещенности трассы в ночное время и обеспечивает регулировку «ассистентом» работы фар дальнего света. Она фиксирует и возникновение перед автомобилем света от приближающейся машины, и отсвет задних фонарей попутных ТС, и освещение вдоль трассы.

Благодаря сигналам, получаемым с видеокамеры, блок управления имеет возможность своевременно изменять поток дальнего света, в том числе и в целях исключения ослепления водителей встречных автомашин. Камера часто одновременно используется в системе помощи движения по полосе.

Помощь в выборе камеры заднего вида

Парковка автомобиля всегда требует особой внимательности. Но если Вы водитель с небольшим стажем вождения, то наверняка вам парковка дается тяжело. Зачастую многие прибегают к помощи третьих лиц, которые помогут скорректировать ваши действия при парковке. Но если таковых нет, и вы один? Для этого производители авто товаров специально производят камеры заднего вида, которые крепятся к вашему авто и подключаются к любому устройству для вывода полученной информации с камеры на экран. На сегодняшний день можно встретить различные модели, но, чтобы сделать выбор, необходимо ориентироваться в основных характеристиках камер заднего вида. В данном обзоре я расскажу, на что стоит обращать внимание при покупке данного вида устройств.

При покупке камеры заднего вида, необходимо придерживаться небольшого списка пошаговых действий при выборе.

1) Так как многие автолюбители ценят и любят внешний вид своего автомобиля, большим и главным вопросом при выборе камеры является ее место установки и способ крепления к авто. Заранее подумайте о том, какая камера вам подойдет по данным характеристикам.

2) Второй вопрос, который вас должен волновать, куда все-таки будет выводиться изображения с камеры? Будет ли это штатная магнитола с видео входом, портативный внешний плеер или отдельный встраиваемый монитор?

3) Далее следует решить, каким способом вы будете организовывать «транспортный» поток передачи изображения от камеры на экран. Будет ли это стандартная проводная прокладка или же беспроводная передача…

4) Только после того как вы определились со всеми тремя пунктами, можно приступать к «отсеву» предложенных вариантов по основным техническим характеристикам: Типу матрицы, углы обзора, минимальная освещенность, система цветности, ик-подстветка, наличие парковочных линий и IP-защита.

Тип камеры заднего вида

Каждая камера заднего вида различается по способу крепления и ее месту установки. Принято различать четыре типа конструктивного исполнения камер заднего вида, а именно:

Штатная камера заднего вида

Подобный тип камер монтируется на штатное место автомобиля, такие устройства производит завод изготовитель авто, а камера имеет «скрытую» установку (не бросаются в глаза).

Некоторые производители выпускают камеры заднего вида, которые монтируются на место плафона подсветки номерного знака, при этом подсветка не нарушается, так как она предусмотрена в конструкции камеры. Подобные камеры выпускаются не на все марки автомобилей.

Врезная камера заднего вида

Для установки подобного типа камер необходимо заранее высверливать технологическое отверстие для ее установки. Фиксация производится с помощью защелок или контргайки.

Камера, вмонтированная в номерную рамку

Распространенные тип среди автолюбителей, так как в номерном знаке по центру располагается миниатюрная камера. Такая рамка зачастую подходит для установки практически в любое авто.

Универсальная камера заднего вида

Тип обусловлен простой конструкцией, благодаря которой, камеру можно установить на любую машину в любом подходящем месте. Чтобы закрепить такую камеру к корпусу авто, необходимо использовать или липкую ленту, либо сверлить отверстие в корпусе и крепить на болты с гайками или шурупы.

Вывод изображения и стандарт видеосигнала

Выбирая себе камеру заднего вида на автомобиль, необходимо продумать заранее куда вы будете ее подключать. На сегодняшний день способов вывода картинки может быть несколько:

1) Вывод изображения на монитор. Монитор может быть встроен в зеркало заднего вида, встроен в бортовую панель или в солнцезащитный козырек; 2) Вывод изображения на экран штатной магнитолы с видео входом; 3) Вывод на портативный медиа-плеер.

Если в вашем авто есть штатный монитор, то это облегчит вывод изображения, так как в случае отсутствия подобной опции необходимо докупить требуемый аксессуар в ваш автомобиль. Так или иначе требования к мониторам едины. Самое главное, чтобы устройство поддерживало ТВ-сигнал стандарта NTSC или PAL. Данный стандарт влияет на выбор камеры так как поддерживаемый стандарт монитора может быть не совместим со стандартом камеры.

Способ передачи видеосигнала

Всего существует два способа передачи видео с камеры.

1) Стандартное проводное подключение осуществляется с помощью кабеля от задней части до монитора. Такой способ передачи тянет за собой ряд дополнительных действий по демонтажу обшивки и прокладке кабеля внутри салона авто. Качество картинки в данном случае будет хорошее, плюс этот способ надежен.

2) Беспроводное подключение осуществляется с помощью дополнительных вспомогательных приёмопередающих устройств, которые находятся у камеры с задней части авто и возле монитора. Такой способ передачи видео больше подходит для навигаторов или портативных медиа-плееров. Для мониторов, имеющих провод возбуждения, такой способ не подойдет. При передаче видеосигнала могут возникать помехи в виде «снега» на мониторе.

Тип матрицы камеры

CMOS и CCD – это два типа матриц которые применяют в камерах заднего вида. Каждый тип преобразует изображение в цифровой сигнал по собственной технологии. Но один тип матрицы более низкий в цене, другой лучше по качеству преобразования сигнала.

CMOS матрицы по качеству изображения на порядок ниже, цвета изображения не столь сочные, может присутствовать рябь. У данного типа матрицы светочувствительность немного ниже, чем у CCD матриц (0,01 Лк против 0,1 Лк).

Делая выбор старайтесь ориентироваться именно на CCD матрицы, так как прорисовка и детализация картинка будет лучше, соответственно безопасная парковка с помощью камеры оснащенной такой матрицей – это половина успешной парковки.

Углы обзора

Чем выше угол обзора камеры, тем больше будет искажаться изображение, но ширина охватываемого участка будет больше. В данном случае надо ориентироваться на проверенные среднестатистические значения, обычно такие углы варьируются в диапазоне от 150 до 170 градусов. Такие углы способны обеспечить хороший охват участка позади автомобиля и неплохую картинку с камеры.

Зеркальная передача изображения

Такая опция как зеркальное отображение картинки с камеры присутствует во многих моделях камер заднего вида. Главная задача такой опции – это максимальное удобство в усвоении информации на мониторе, то есть чтобы полученная картинка была идентичной что и в зеркале заднего вида.

Регулировка наклона камеры

Если камера заднего вида имеет функцию регулировки наклона, это является приятным бонусом. Ведь когда настанет момент пусконаладки, и выбудете регулировать камеру, данная опция будет весьма кстати.

Отображение парковочных линий

Парковочные линии на камере – это неотъемлемая часть. Поэтому если таковых нет у камеры, советую от такой покупки воздержаться. Данные линии представляют прямоугольную сетку разных цветов, которые накладываются камерой на картинку перед выводом на монитор. С помощью такой цветной сетки можно легко ориентироваться и определять реальное расстояние до препятствия.

Минимальный уровень освещенности и ИК подсветка

Уровень освещённости измеряется в люксах. Чем меньше данный параметр, тем лучше просматривается изображение в сумерках или в темное время суток. Но многие производители специально завышают данный показатель, указывая в технических характеристиках недостоверные значения, так как проверить реальный показатель достаточно проблематично. Так или иначе лучше делать выбор в пользу наименьшего значения освещенности, обычно это 0,1 люкс.

Инфракрасная подсветка встречается не во всех моделях камер. Если говорить на чистоту, то в случае с камерами заднего вида, светодиодная подсветка не эффективна. С помощью датчика света, встроенного в камеру, происходит автоматическое включение и выключение подсветки в нужный момент времени. Неэффективность заключается в том, что при недостаточном количестве света, цветная камера становится черно-белой. Поэтому подумайте нужна ли вам такая опция в камере или нет? Ведь фонари заднего хода способны предоставить вполне годное освещение.

Стандарт защиты

Камера заднего вида подвержена жесткому режиму эксплуатации, именно поэтому стандарт защиты неотъемлемая составляющая. В камерах можно встретить степень защиты как IP 66, так и IP 67 и IP 68. Первая цифра стандарта защиты отвечает за защиту от пыли, вторая от влаги. Самая высокий показатель защиты у IP 68 – такая камера максимально защищена от пыли и влаги.

Единственное на что еще стоит обратить внимание — это питание камеры, зачастую питание не должно превышать 14 В, а в случае если у автомобиля бортовая сеть рассчитана на 24 В, необходимо прибегать к помощи понижающих инверторов.

Заранее продуманный выбор камеры заднего вида, это 100% успешная покупка. Так как «правильная» камера играет важную роль в жизни вашего автомобиля. Да и вам будет во много раз удобнее парковаться и маневрировать задним ходом с помощью камеры.

Ценовые критерии

Изучив всю предложенную информацию, пора прикинуть ваши финансовые возможности.

До 2000 рублей доступны универсальные и врезные камеры, с углом обзора до 170 градусов. Основной тип матрицы таких моделей – CMOS, а стандарт защиты IP66-67.

От 2000 до 3000 рублей доступны камеры как врезные, так и универсальные, а также вмонтированные в рамку номерного знака и различной расцветки. У данных моделей уже можно встретить модели с матрицей типа CCD. Но степень защиты камер в основном IP67.

От 3000 рублей доступны модели камер различного типа, более дорогие модели имеют большие углы обзора, и практически схожие технические характеристики с предыдущей ценовой категорией. Поэтому данный случай является примером того, когда не стоит переплачивать лишние пару тысяч рублей.

Надеюсь на то, что данный материал принесет вам пользы. На этом у меня все, спасибо за внимание! Удачи на дорогах!

Что лучше использовать в автомобиле для записи видео

Вопрос о том, что именно лучше использовать в автомобиле, специализированный видеорегистратор или же экшн-камеру, беспокоит многих автовладельцев. На самом деле выбор зависит от личных предпочтений каждого конкретно взятого человека. Если речь идет о возможном совмещении одним гаджетом видеосъемки из салона автомобиля, к примеру, со съемками во время велопрогулок или погружений под воду, то лучше приобрести экшн камеру. Впрочем, есть свои весьма значимые преимущества и у видеорегистраторов.

Данные устройства предназначены для фиксации обстановки, складывающейся вблизи автомобиля во время его движения или пребывания на стоянке. Речь идет о видео- и аудиозаписи различных спорных моментов, аварий, разговоров с автоинспекторами. Иногда видеорегистратор фиксирует лиц, занимающихся кражей личных вещей из автомобилей. Впоследствии такие данные могут стать основой доказательной базы в ходе судебного разбирательства.

AvtoVision MICRO A7 Version 3

В качестве наглядного примера рассмотрим прибор нового поколения AvtoVision MICRO A7 Version 3. Благодаря своему высокоскоростному процессору Ambarella A7, данный регистратор способен снимать видео с разрешением 2304×1296, 30к/с (Super HD), что вполне сопоставимо с возможностями профессиональной видеокамеры.

Очень важным преимуществом AvtoVision MICRO A7 Version 3 является возможность быстрого копирования информации на внешний носитель. Таким образом, в случаи попадания в ДТП нет ничего проще, чем скопировать отснятый материал и отдать его правоохранителям. Также с помощью этого верного помощника совсем не сложно доказать, что превышения скорости не было, ведь GPS модуль фиксирует все маршруты и скорость передвижения машины.

За свою цену данную модель можно назвать действительно оптимальным вариантом. Благодаря матовому черному цвету ее можно установить под зеркалом заднего вида и попросту забыть, ведь прибор включается и выключается самостоятельно после начала подачи питания от бортовой сети. Встроенной памяти здесь 16 Гб. Также можно вставить карту до 32 Гб.

Некоторые водители находят в приборе и свои недостатки. В частности из-за маленьких размеров (чуть больше спичечного коробка) на дисплее, который соответственно тоже чрезвычайно мелкий, различимы только номера ближних автомобилей. Явным недостатком можно назвать и отсутствие Wi-Fi. Кому-то не нравится, что прибор питается от сети автомобиля. Но с другой стороны, на то он и специальный видеорегистратор, чтоб использоваться по назначению.

Любители экстремальных видов спорта отлично знакомы с экшн-камерами. Эти камеры можно без проблем использовать в сильный мороз, под водой, на высокой скорости. О сути, такой прибор универсален и способен давать максимальный результат даже в самых экстремальных условиях. Ну а уж если речь идет об использовании вместо привычного видеорегистратора, так и подавно. Недаром ведь все больше автомобилистов доверяют именно экшн-камерам.

Камера GoPro HERO3 отличается максимально высокой детализацией, что стало возможно благодаря использованию новейшей линзы, улучшающей четкость на 33%. Частота кадров 1080p при скорости съемки до 120 к/с. Угол обзора достигает 170 градусов. Здесь есть специальный режим, моделирующий автомобильный видеорегистратор. Для того чтобы охватить максимально широкий угол обзора, достаточно просто включить режим SuperView.

Многие водители отмечают отличную аудиосистему, с помощью которой можно зафиксировать даже самые тихие звуки. Режим Low Light удобен тем, что прибор самостоятельно подстраивается под нужное освещение и работает уже исходя из этого.

Быстрый Wi-Fi позволяет оперативно обмениваться информацией. Особенно это важно при возникновении непредвиденных ситуаций на дороге. Данная камера отличается чрезвычайно маленькими размерами, что позволяет без проблем спрятать ее за зеркалом.

К явным недостаткам камеры многие водители относят сильные шумы и невысокое качество изображения в темное время суток. Отсутствие сильного стабилизатора приводит к тому, что видео часто дрожит. Также многим не нравится, что аккумулятор разряжается слишком быстро, а заряжается долго.

Экшен-камеры AEE достаточно часто сравнивают с более популярными среди российских пользователей GoPro HERO. Притом эти сравнения далеко не всегда в пользу именитой серии. Что же касается новинки AEE S70, так она собрала действительно большое количество восторженных отзывов.

Матрица Sony Exmor R 16Mpx позволяет без каких-либо проблем снимать видео качества Full HD (1080p на скорости 60 к/с). Угол обзора может равняться 170 градусам. Также водители, использующие данную экшн-камеру в своих машинах отмечают хороший стабилизатор видео. Что же касается длительности записи, то оно может быть поистине огромным, ведь прибор совместим с картами памяти до 64 Гб.

Видеоматериалы можно просматривать и удалять непосредственно на самом гаджете. Правда небольшой экран не способствует рассмотрению всех деталей. К недостаткам модели также относят не слишком качественную работу Wi-Fi со смартфоном. Впрочем, с основными своими заданиями, рассматриваемыми в контексте работы в режиме автомобильного видеорегистратора, прибор справляется очень даже неплохо.

У специального видеорегистратора для автомобиля есть преимущества перед универсальными экшн-камерами. К примеру, наличие GPS приёмника, а также регистратор питается от бортовой сети, что делает длительность съемки практически неограниченной. Однако несомненным недостатком даже самого лучшего регистратора является тот факт, что использовать его можно, фактически лишь в автомобиле.

На самом деле советовать здесь чрезвычайно сложно. Если технические характеристики экшн-камеры полностью удовлетворяют запросы, то действительно есть смысл приобрести именно ее. Однако для людей, не занимающихся экстремальными видами спорта и не имеющих потребности в использовании универсальной видеокамеры, действительно куда удобнее будет установить в своем автомобиле специальный регистратор.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

5 умных проекторов на лобовое стекло авто с AliExpress

ТОП-5 лучших проекторов на лобовое стекло авто с ценами и отзывами в конце статьи. Листайте!

Проектор на лобовое стекло автомобиля – это девайс, который позволяет следить за навигацией, показателями скорости, расхода топлива и прочими, не отвлекаясь на приборную панель. Изначально проектор на стекло внедрялся в конструкцию самолетов. Активно использовалось похожее оборудование и для шлема пилотов.

Современный проектор на стекло автомобиля позволяет выбирать и настраивать данные, которые ему показывают.

Доступна следующая информация:

Данные тахометра, спидометра.

Данные с камеры заднего вида.

Температура жидкости охлаждения и др.

Проекторы на стекло, купить которые можно на AliExpress, отличаются по способу подключения:

Через прикуриватель. Самый простой способ. Особенно популярен, если авто на гарантии и не желательно вмешиваться в электронику.

К бортовой системе – монтируется через порт для диагностики. Самостоятельно выполнить подключение сложно.

Проектор может выполнять разные функции:

Мультимедийная. На лобовое стекло выводятся не только данные, но и подается звуковой сигнал, если какой-то из показателей выходит за пределы нормы.

Проекторы скорости на стекло. Специализируется только на выводе информации со спидометра. Цветом предупреждает, если скорость превышена. Также может отражаться информация о потреблении топлива, нагреве двигателя и прочее.

Проектор-навигатор на стекло. Отображает траекторию движения вашего транспортного средства. Также такие модели способны воспроизводить фото, видео, музыкальные треки.

Навигатор на стекло включает в себя специальный дисплей и крепления. Дисплей монтируется на приборную панель, а потом выдает проекцию на поверхность ветрового стекла. Перед этим на стекло наклеивается специальная тонкая пленка.

Есть важный нюанс! Перед тем как наклеить пленку, убедитесь, что стекло чистое, без серьезных сколов и трещин. Иначе картинка будет низкого качества. Дефекты будут деформировать изображение. Перед наклеиванием пленку промывают и смачивают в воде. Хорошенько прижимают и удаляют остатки воды специальным скребком.

ГДЕ МОЖНО ДЕШЕВО КУПИТЬ ХОРОШИЙ ПРОЕКТОР НА СТЕКЛО АВТОМОБИЛЯ?

Проектор на стекло авто VJOYCAR X6 3 » (2 цвета)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Шикарный прибор за такие деньги. Но к сожалению не подходит на старых чистокровных японцах. Проверял на солярис, работает отлично!

Отзыв №2: Товар пришел за 25 дней. На Nissan Note не работает. Очень жаль. Брала в подарок. Проверили прибор на другом авто, показывает скорость и выводит расход.

Проектор на лобовое стекло авто GEYIREN 3,5 A900 HUD

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Посылка дошла примерно за месяц, коробка с прибором в ужастно помятой картонной коробке, но внутри всё целое. Сам прибор выглядит аккуратно, работает исправно. Одно не понравилось, скорость двоиться на лобовом стекле, скорей всего из за того что стекло двойное. специальную пластину не клеил. На прямом солнце читается похуже, в пасмурную погоду и ночью видно отлично!

Отзыв №2: Отличная приблуда, быстро устанавливается и работает без гемора. пришлось заколхозить доп экран, чтобы не слепило ночью. В начале ездил без пленки на стекле, но потом наклеил, чтоб не двоилось.

Проектор скорости на стекло авто GEYIREN A100S

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №2: Отлично работает, автоматически отключается через несколько секунд при выключении зажигания. Отличный продукт. Очень быстрая доставка.

Отзыв №3: Первым сюрпризом было то, что на самом деле работает! Но. Измерение в км составляет около 5%. На более низких скоростях это не большая проблема, но на более высоких скоростях, расчет может получить вам большие штрафы. Я сопоставил его с фактическим спектрометром и измерением на моем iPhone. Затем есть сообщение о speedwarning. Высокий раздражающий звук. И яркий индикатор speedindicator может даже быть слишком ярким! Но он работает почти так, как описано. В целом, доволен.

Проектор на стекло автомобиля Cacoonlisteo 4E 5,5 «

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Прибор пришёл быстро. Спасибо продавцу. Ставлю 5. Данные читаются. Морозы аппарат пережил отлично.

Отзыв №2: Заказ пришел за месяц, при заказе заказывал шнур с кнопкой, но пришел обычный шнур, открыл спор, продавец оказался порядочный и возместил ошибку. Рекомендую.

Отзыв №3: Классный проектор. Стоит своих денег. Быстрая доставка. Все хорошо работает. Показывает температуру, спидометр, тахометр, переключение передач и потребление бензина. Действительно, крутой!

Информативный проектор на стекло авто EANOP 5.5″

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Пользуюсь примерно две недели. Доволен. Ночью не слепит, датчик освещенности работает хорошо. Днём даже очень ярко. Единственный минус без пленки на стекле двоится. Стоит приклеить!

Отзыв №2: Информативная штука, в комплекте куча креплений, отражающая пленка на стекло. Считывает данные с компьютера точно. Хороший продавец, дошло быстро по Новой Почте.

Отзыв №3: Наконец, установил прибор. Скажу сразу, что скорость показывает с погрешностью от 2 до 5 км/час, тахометр не врёт. Одновременно отображает скорость тахометр и расход топлива, можно переключать на температуру двигателя и т.д. На стекле отображается хорошо даже в солнечную погоду.

Индикаторы на лобовом стекле (они же HUD-дисплеи) впервые были использованы в истребителях, чтобы уменьшить отвлекающие факторы и удерживать взгляд пилота перед собой. Теперь та же технология доступна для водителей легковых и грузовых автомобилей.

Гаджет выводит данные о скорости автомобиля, оборотах двигателя, напряжении бортовой сети и другие показатели (в зависимости от модели).

Представляю топ-10 лучших HUD-проекторов 2021 года. Важно: перед покупкой уточните, совместима ли выбранная модель с вашей маркой авто.

10. AIRLINE ALAA003

• Размер: 3,5 дюйма
• Разъём: OBD 2
• Напряжение: 12в

Этот прибор имеет следующий функционал:

1. Отображает скорость движения машины (км/ч,мили/ч).
2. Выдает сигнал о превышении скорости.
3. Показывает частоту вращения коленчатого вала.
4. Напоминает о переключении передач.
5. Показывает температуру охлаждающей жидкости.
6. Выдает предупреждение о перегреве двигателя
7. Показывает напряжение бортовой сети и издает сигнал при низком напряжении.

Все показатели яркие, большие, и их хорошо видно даже если у вас не 100% зрение.

В комплекте с проектором на лобовое стекло идет коврик-липучка, а также пленочный экран, который будет полезен автовладельцам с двойным лобовым стеклом. Изображение на таком стекле может двоиться, а экран, приклеенный на лобовик, устраняет это двоение.

выводит большое количество информации

в комплектации есть все необходимое

подходит только для машин с разъемом OBD-II

9. IMars A200 HUD

• Подключение: диагностический разъем OBD-II или EUOBD
• Размеры: 9х5.4х1.2 см
• Экран: многоцветный, 4 цвета

В комплекте с устройством идут матовая пленка на экран (от двоения) и коврик-липучка для крепления проектора на торпеду.

Отображаемая на экране информация и звуковая сигнализация:

1. Скорость транспортного средства.
2. Информация об оборотах двигателя.
3. Температура охлаждающей жидкости (ОЖ).
4. Напряжение в бортовой сети.
5. Сигнализация о низком напряжении.
6. Сигнализация о высокой температуре ОЖ.
7. Сигнализация о превышении скорости.
8. Сигнализации о превышении заданного значения оборотов двигателя.
9. Сигнализация о превышении времени, проведенного за рулем (по умолчанию – 4 часа).

Водитель может выставить вручную порог срабатывания сигнализации, задать задержку выключения проектора, а также отрегулировать яркость отображаемой информации.

Также показан тахометр — в виде четырехцветной полосы светодиодов, расположенных в ряд. Можно задать км/ч или мили/ч.

хорошее качество сборки

при ярком дневном свете изображение плохо видно – но это беда большинства подобных устройств

8. Hudway Drive

• Дисплей: 7,4 х 14,5 см, TFT LCD
• Поддержка: AirPlay и Miracast
• Разъёмы: Видеовход CVBS
• Размеры: 18,5 х 16,2 см
• Фокусное расстояние: 2,5 м
• Интерфейсы: Bluetooth

Это один из новейших автомобильных HUD-проекторов на рынке. Он позволяет отображать скорость и направление движения машины, а также показывает звонки и уведомления в мессенджерах прямо на приборной панели.

Hudway Drive использует Bluetooth-соединение с телефоном для расчета таких параметров, как скорость и местоположение автомобиля. Он может взаимодействовать с такими приложениями как Waze или Google Maps, чтобы предоставить владельцу маршруты навигации, местные ограничения скорости и обновления трафика. Информация отображается на прозрачном стеклянном экране с хорошими углами обзора.

В дополнение к Bluetooth можно напрямую подключить гаджет к автомобилю через USB-адаптер OBD-II, чтобы увидеть еще больше информации, такой как текущий расход топлива, температура и обороты двигателя.

А еще можно приобрести набор камер HUDWAY Drive Cameras Set (одна камера заднего вида + две боковые) или тепловую камеру Night Vision Camera и просматривать видео с них прямо на HUD.

можно подключить дополнительные внешние камеры

можно просматривать информацию об авто и пользоваться функциями смартфона (смс, звонки и т.д.)

7. BROM C500 (HUD)

• Подключение: диагностический разъем OBD-II
• Экран: многоцветный
• Вид питания: от автомобильной сети 12В

Занимает мало места, и отображает важную информацию о транспортном средстве, такую как скорость, текущую передачу, обороты двигателя и другие параметры в режиме реального времени.

Прибор также предупредит о превышении скоростного режима и перегреве машины. Он работает на большинстве бензиновых, дизельных и гибридных автомобилей, выпущенных после 2007 года.

Компактный дизайн в сочетании с уникальным креплением позволяет разместить его там, где вам нужно, на приборной панели. По отзывам пользователей на Ozon, информацию с BROM C500 хорошо видно на лобовом стекле и днем и ночью.

объем данных в реальном времени

функция автоматической настройки яркости дисплея

крепление-липучка в комплекте не очень липкое

6. VGEBY H6

• Размеры: 15×9,5×8,1 см
• Комплект: отражающая пленка, анти-скользящий коврик, салфетка для очистки
• OBD-II питание

Первое, что вы замечаете в VGEBY HUD — это невероятно четкий дисплей с высоким разрешением, который он проецирует на лобовое стекло. Информация хорошо видна и удобна для чтения, что обеспечивает вождение без отвлекающих факторов.

Этот HUD-проектор для автомобиля показывает скорость, число оборотов в минуту, пробег и расход топлива.

один из самых лучших HUD дисплеев для чтения

отображение данных с высокой точностью

трудно найти в продаже в России, есть на Aliexpress и Amazon

5. CarDisplay Q7

• Диагональ: 5,5 дюйма
• Напряжение питания: 9-18 В.
• Рабочий ток: 180 мА
• Максимальный ток: 320 мА
• Рабочая температура: -35 — +80

Хороший и недорогой проекционный дисплей для лобового стекла автомобиля оснащен модулем GPS, благодаря которому получает со спутников данные о скорости транспортного средства.

В комплекте с HUD идет пленка, которая наклеивается на стекло в области отображения информации, и делает изображение четче.

В число данных, которые может сообщить гаджет своему хозяину входят:

• скорость,
• пройденный путь,
• направление,
• время движения.

Для всех режимов можно вручную задать предельные значения.

В CarDisplay Q7 есть датчик освещенности, который автоматически подстраивает яркость светодиодов под окружающее освещение.

точные показатели скорости

хорошо видимое изображение благодаря автоматической подстройке яркости

на неровных поверхностях может подпрыгивать из-за крепления

4. Autopmall C1

• Размер: 42x110x77 мм
• Напряжение питания: 11-18 В.
• OBD2+GPS dual mode

Прибор от китайской компании Autopmall проецирует изображение на собственный экран, а затем уже на лобовое стекло. В результате получается гораздо более удобный для чтения дисплей, чем у многих HUD.

Экран дает быстрый доступ к важным данным, включая скорость, число оборотов в минуту, температуру ОЖ, расход топлива, и др.

Данной модели требуется подключение к порту OBD-II, и она работает только с совместимыми транспортными средствами, включая автомобили Dodge и Chrysler, некоторые легковые и грузовые автомобили Chevrolet, итальянские автомобили и несколько японских и корейских моделей. Так что перед покупкой на Aliexpress или на другой онлайн-площадке уточните, входит ли ваше авто в список совместимых с Autopmall C1.

трудно найти в продаже в России, есть в фирменном магазине на Aliexpress

3. Car A8 HUD

• Дисплей: 5.5 дюйма
• Разъем: OBD2

Когда вы думаете о дисплее HUD для своего автомобиля, то, вероятно, представляете что-то выглядящее круто, как в кабине истребителя. Бюджетные варианты в этом списке не совсем подходят, а вот проекционный дисплей Car A8 HUD – то, что нужно.

Устройство может предоставить различные данные, включая скорость, число оборотов в минуту, температуру ОЖ, расход топлива, пройденный километраж. Также он предупреждает звуками о возможной усталости водителя, низком заряде АКБ и превышении температурного режима.

Дисплей проецируется на лобовое стекло с набором датчиков в стиле компьютерных игр.

функционал при невысокой цене (до 3000 на Aliexpress)

автоматический режим регулировки яркости

есть жалобы на то, что эта модель самопроизвольно перезагружается

2. OBDHUD C3 Plus

• Размер: 16х13х7.5cm
• Длина кабеля: 1.8 м
• Разъем: OBD2
• GPS: есть
• Вид питания: от автомобильной сети 12В, от порта USB

Это один из самых популярных экранов для авто на Aliexpress. И дело не только в цене – есть модели и подешевле. У данной модели яркость выше, чем у многих конкурентов, а gps-отслеживание скорости работает быстро и точно.

Что касается функционала, то он схож с другими участниками рейтинга лучших HUD-проекторов. Есть спидометр, компас, данные об общей длительности вождения, температуре ОЖ, среднем потреблении топлива, оборотах в минуту и т.д.

OBDHUD C3 Plus может по блютуз подключиться к смартфону водителя (нужно установить фирменное приложение WiiYii), чтобы заработали функции навигации: направление движения, время, расстояние, скорость.

не требует крепления пленки на лобовое стекло для качественного изображения

точное отображение скорости

двойная система OBD + GPS

в российских магазинах нет, ищите на Aliexpress

1. GEYIREN A900

• Размер экрана: 3.5 дюйма
• Разъем: OBD2

Если вам нужен недорогой и при этом симпатично выглядящий информационный дисплей на лобовое стекло, то китайский гаджет GEYIREN A900 – то, что нужно. Он стоит 1250 рублей, и имеет свыше 1500 отзывов, в основном положительных.

Пользователи хвалят прибор за точное отображение скорости (почти один в один со спидометром), очень липкий коврик в комплекте.

GEYIREN A900 показывает напряжение в бортовой сети, температуру ОЖ, заряд батареи и обороты в минуту. Адекватный функционал за свои деньги.

показания хорошо видны даже днем

простая установка и настройка

в российских магазинах нет, ищите на Aliexpress

Почему не работает радар, камера и другие датчики после замены лобового стекла?

Современные автомобили, оснащенные системами безопасности, меняют представление о комфорте и качестве вождения, но когда дело доходит до ремонта, внезапно оказывается, что за удобства приходится платить немалые деньги. Причем речь может идти не о поломке самого устройства безопасности, а о других сопутствующих видах ремонта. Например, замене лобового стекла.

Если на вашем автомобиле стоит такая деталь, замена стекла обойдется вам дороже:

Даже небольшого камня, вылетевшего из-под колес впереди идущего автомобиля, порой достаточно, чтобы лобовое стекло треснуло и потребовалась его замена. Для тех, кто часто ездит по трассам, «лобовуха» может стать своеобразным расходником, который придется менять раз в несколько лет из-за повреждений.

Средняя стоимость на популярные бюджетные модели, например Hyundai Solaris, — от 2-4 тысяч рублей за неоригинал, плюс около 2000 рублей по работе, до 16 тысяч рублей — за оригинальное стекло на корейский седан. На премиальные или околопремиальные модели стоимость передних стекол будет значительно выше. Недешево!

Однако в ряде компаний, предоставляющих услуги по вклейке стекол и дорожащих своей репутацией при замене автомобилей, оснащенных вспомогательными системами безопасности (например, ADAS), стоимость работ может отличаться в большую сторону от аналогичных автомобилей, не оборудованных такими системами.

У нас в России это пока не носит массового характера, но в Европе и США тенденция только нарастающая, а значит, через какое-то время увеличение стоимости работ по замене лобовых стекол или бамперов со встроенными лидарами и другими системами слежения придет и сюда, как только подобновится автопарк. Ведь кто бы мог подумать, что такое может произойти — неправильно установленное стекло может негативно повлиять на работу электроники, и мы сейчас расскажем, почему.

Что такое ADAS-системы помощи водителю?

Mercedes S-Class оборудован множеством всевозможных радаров и других вспомогательных систем помощи водителю

Advanced Driver-Assistance systems (ADAS) — это пакет систем помощи водителю, который направлен на предупреждение или предотвращение столкновений в случае возникновения опасных ситуаций на дороге. Сегодня эти системы нередко разнообразны и могут среди прочего включать:

систему контроля полосы движения;

систему автономного экстренного торможения, которая срабатывает, когда автомобиль неконтролируемо сближается с препятствием, и другие.

Помимо прочего, в ADAS также входит система адаптивных фар, которые регулируют световой пучок в зависимости от дорожной ситуации.

Чтобы системы помощи при вождении работали должным образом, они должны иметь как минимум один радар и одну специальную камеру, но в ряде случаев применяется ряд других датчиков для сбора информации. Это «глаза» и «уши» системы безопасности.

Каждый производитель автомобилей из-за патентного права вынужден брендировать разработку, называя ее по-своему, и поместить в нее столько систем, сколько позволяет ценовая политика автопроизводителя — люксовые марки получат больше и более сложные вспомогательные системы, более доступные машины обойдутся менее навороченными компонентами.

Однако любая машина с таким оборудованием должна иметь хотя бы один радар и одну камеру, расположенную на лобовом стекле, возле зеркала заднего вида. Эти два элемента работают скоординированно только тогда, когда автомобиль имеет неизношенные элементы: подвеску, лобовое стекло и небитый бампер…

Фактически любое внесенное изменение в подвеску требует калибровки системы

Каждое отклонение геометрии подвески от стандартной требует калибровки ADAS, которая, в зависимости от мастерской, будет стоить от нескольких тысяч до 10 000 тысяч рублей.

Обратим внимание, что в эту сумму входит калибровка только одной камеры — той, что находится под лобовым стеклом. Если в машине еще два-три датчика — умножайте эту сумму во столько раз.

При этом калибровка потребуется, особенно в том случае, когда изменениям подверглась геометрия задней оси и рулевого управления. Это также относится к замене колес, увеличению или уменьшению диаметра стоковых дисков с шинами.

Видео: Carglass® Russia

Один из примеров неправильно работающей камеры — неисправность круиз-контроля. Если в системе адаптивного круиза нет механических поломок, то дело точно в камере или в одном из радаров.

А теперь смотрите. В автомобилях старше 5 лет осмотр, регулировка, изменение геометрии подвески (установка новых шин, пружин, амортизаторов, рычагов, сайлент-блоков и так далее) требуются каждые 2-3 года. И в каждом из примеров потребуется регулировка систем ADAS. Добавьте даже минимальные 2-2.5 тысячи рублей за калибровку и получите внушительные дополнительные расходы.

Можно ли произвести калибровку систем ADAS собственными силами?

фото: maximp / drive2.ru

В теории, можно сделать все, что только можно представить и даже собственными силами. Но эти полуавтономные системы на наш взгляд требуют очень качественного подхода, а их сбой в нужный момент может привести к аварии.

В одном из ранее написанных материалов мы написали следующее:

«Для калибровки вручную потребуется диагностический интерфейс от производителя (он недешев и для одноразовой настройки приобретать его просто невыгодно), ровная площадка, отражающая поверхность, например зеркало, и, конечно же, знания.»

Опыт настройки радара пользователя drive2.ru HammanAlmaty своими силами: www.drive2.ru

Бампер, оснащенный радаром, не только стоит дороже, но и требует дополнительных трат на калибровку

Чтобы сбить тонкие настройки радара в бампере, необязательно биться им о препятствия на дороге, достаточно на скорости влететь в крупную яму или несильно ударить колесом о бордюрный камень.

Камни, летящие с дороги, также не союзники радаров в нижней передней части автомобиля. В этом случае закрытый стеклом прибор может получить повреждения — например, треснет стекло или произойдет механическая поломка. Здесь уже настройкой будет не обойтись, потребуется замена устройства, и сколько она будет стоить, будет зависеть от марки и модели авто.

Дополнительная настройка может потребоваться и в случае вмешательства в работу датчика угла поворота рулевого колеса или разборки рулевой колонки, будет необходимо откалибровать камеру из-за связи этой системы с системой рулевого управления.

Виды настроек камер

Динамическая

Выполняется во время движения автомобиля с подключенным к нему диагностическим прибором. Калибровка проводится в помещении сервис-центра и на дороге общего пользования во время движения при определенных погодных условиях.

Иногда автомашина может простоять в гараже несколько дней, если погода не соответствует требованиям.

Автомобиль также должен быть полностью исправным. Факторы, препятствующие калибровке радара, включают в себя:

• поврежденный держатель радара;
• неправильно установленный бампер;
• присутствуют повреждения на бампере;
• поврежден радар;
• имеются механические повреждения в системе (окислы, коррозия).

Статическая

Калибровка производится на специальном стенде.

Замена лобового стекла с ADAS и без него на примере европейских контор

У вас уже возникли сомнения в покупке автомобиля, оборудованного современными системами безопасности? Конечно, возникли, ведь стоимость ремонта такой машины будет выше, а дорогие элементы проще повредить. Мы уже показали, что стоимость калибровки только одной камеры может доходить до 10 тысяч рублей. А вот сколько стоит замена лобового стекла в Европе (для удобства цены переведены в рубли по текущему курсу ЦБ):

Стандартное стекло

Указанные цены являются ориентировочными и могут варьироваться в зависимости от мастерской в ЕС. В цену включены материалы, работа и калибровка

Итого

Будущее развития автомобильной промышленности, безусловно, стоит за увеличением автономности и автоматизации, повышением уровня безопасности и комфорта автомобилей. Системы содействия водителю ADAS уже сегодня находят свое применение в среднем и бюджетных сегментах автомобилей.

Всего несколько лет назад компактный автомобиль получал такие электронные преимущества в ограниченном количестве и за дополнительную плату, а сегодня чуть ли не каждая новая модель B-сегмента должна иметь как минимум 4-5 аналогичных систем защиты. Без них модель, скорее всего, будет неконкурентоспособной на мировом рынке и не пройдет краш-тесты Euro NCAP или IIHS на единственно правильные сегодня 5 баллов, что может стать серьезным репутационным ударом.

На данный момент в прайсах многих автосервисов пока нет отдельных пунктов «калибровка вспомогательных систем», но, по всей видимости, все к этому идет — медленно, но верно. Вскоре этот тонкий баланс по калибровке вспомогательных систем будет очень востребованной и продвинутой услугой.

Еще несколько лет назад камера на стекле автомобиля была чем-то из будущего, а теперь камеры устанавливают далеко не только на модели премиум-класса. Требуется ли их калибровка после замены лобового стекла? Подробный ответ – далее по тексту.

Сначала давайте разберемся, зачем нужна камера на лобовом стекле. В большинстве случаев камера на лобовом стекле – это часть системы адаптивного круиз-контроля. То есть она помогает автомобилю определять себя в пространстве, например, на полосе и вне ее пределов. Видеть впередиидущий автомобиль. Анализировать всю картинку и отправлять системе сигналы для корректировки позиции автомобиля в полосе или дистанции до впередиидущего.

Как и любая цифровая камера, – любители фототехники не дадут соврать – камеры автомобилей имеют очень тонкую конструкцию и изначально всегда требуют калибровки при первичной сборке. А требуется ли калибровка камеры после замены лобового стекла?

Замена стекла – операция, сопряженная с заменой, по сути, посадочной площадки для камеры. И, как бы ни старались мастера и ни наносили идеальный слой герметика, стекло все равно ляжет не так, как лежало. На микрон, но по-другому. Для большинства камер на автомобилях это будет приговор. Даже закрепленные в посадочных местах новые качественные стекла от производителя оригинала потеряют свое положение в пространстве на несколько градусов и будут смотреть либо слишком высоко, либо слишком низко, а может, даже начнут косить.

Как следствие, электронные ассистенты водителя, завязанные на камеру, из помощников превратятся во вредителей. Нередки случаи, когда автомобили с неоткалиброванной камерой на стекле после его замены начинали сходить с ума: бить по тормозам на пустой дороге или, напротив, не замечать на скорости впередиидущий автомобиль. Или «забывать» затормозить в пробке, если водитель отвлекся, а расстояние до остановившегося впереди автомобиля драматически быстро сокращается. Все это следствие неоткалиброванной камеры.

Поэтому ответ на вопрос, надо ли калибровать камеру после замены стекла, имеет простой в большинстве случаев ответ: да, надо. Оборудование для калибровки камер на стекле сейчас настолько дорого, что его могут себе позволить далеко не все официальные дилеры. И это не шутка.

Будучи глобальной сетью сервисных центров по замене стекол, мы – компания Carglass® – стремимся обеспечивать клиентов качественным сервисом от и до. Поэтому мы закупили для своих сервисных центров, в том числе и в России, это дорогостоящее качественное оборудование от европейского производителя. И да – всегда, если требуется, готовы провести калибровку камеры на лобовом стекле после его замены. Поэтому, если у вас высокотехнологичный современный автомобиль с камерой на лобовом стекле и вам требуется провести на нем качественную замену лобового стекла, мы будем рады вам помочь.
