Замена ламп центральной консоли
Сдохли почти все лампы: обе в модуле печки, по одной в кнопках и в аварийке. Долго "запрягал", страх брал разбирать, а на сервис ехать зная что там копеечное дело не хотелось. Изучил массу источников на драйве и вне его и решил наваять сводный мануальчик.
Материалы:
Лампы нужны 2-х видов:
1. В кнопки конденра и обогрева задного стекла — так назывемые "для автомагнитол" — на радиорынке по 10 р. — Если менять все то выходит 5 шт.
2. В модуль печки — лампочки код 97241-25100
лампа 97241-25100
3. Клипсы консоли код 84747-1C000. Консоль держат 6 клипс. Часто теряются, лучше купить заранее
84747-1C000
Сам процесс:
1. Снятие консоли.
1.1 Снятие подрулевой панели. Открываем лючек скрывающий предохранители, откручиваем 2 винта и болт, которые держат панель с карманом для зонта
Тянем акууратно но сильно и панель, которая держится на металлических клипсах подается. Сняв кладем акуратно на коврик. Аккуратнее с проводкой разъема ODB2, рвать ее не стоит, разъем закреплен на панели.
1.2 Снятие троссиков. Если не снять троссики мы прос не сможем двинуться дальше и снять консоль. 2 троссика снимаются слева, в подрулевом пространстве
троссики
Еще один троссик — троссик заслонки снимается в пространстве за бардачком
троссик заслонки
1.3. Снятие самой консоли. Теперь когда троссики отстегнуты с посадочных мест и держателей приступим к самому снятию. Смотрим вниз центральной консоли, под кнопками и регулятором заслонки видно технологическое отверстие как раз для снятия консоли.
тех. отверстие
Берем плоскую отвертку, вставляем в это отверстие и тянем на себя . Также сильно но без фанатизма. Консоль должна начать сниматься с посадочных мест если вы не забыли отстегнуть троссики консоль пойдет легко т получится следущая картина:
выдвинутая консоль
Теперь отстегиваем разъемы кнопок аварийки, обогрева и кондера а также разъемы магнитоллы (их по идее минимум 2 — основной и антенный) и снимаем консоль полностью. Открывается вот такой вид:
2. Замена ламп
2.1 Лампы модуля печки. Для удобства замены модуль печки я открутил. от консоли.
модуль печки
Видно, что ламп в нем вообще "не положили" и патроны сняты с посадочных мест
Вставляем лампы 97241-25100 в патроны и ставим на место.
В разъеме патрон фиксируется вращением на 90 градусов
Обраратываем силиконовой смазкой все реечные передачи и трущиеся узлы модуля.
2.2 Лампы в кнопках Аварийки и др. Меняются одинаково во всех кнопках, нассмотрим на примере аварийки. Для удобства я снялс консоли весь модуль аварийка+часы, держится на 4 винтах.
Берем в руки блок, видим держатель лапмочки.
Утконосами или пенцетом зажимаем его и поворачиваем на 90 градусов. Вытаскивем.
Разматываем проводки лампочки и вытаскиваем ее из держателя.
держатель и лампы: сгоревшая и новая
Вставляем новую лампочку, обматываем проводки как было в старой, лишее обрезаем и ставим на место в кнопку.
3. Обратная установка консоли. Прикручиваем на место модули печки и аварийка+часы. Обрабатываем медной смазкой разъемы
Устанавливаем на место клипсы крепления
Подключаем разъемы, пропускаем троссики на место, чтоб потом кое-как их не пыпаться выгнуть чтоб встали как следует и поставить консоль на свое место.
Остается одеть троссики на место и поставить на место подрулевую панель.

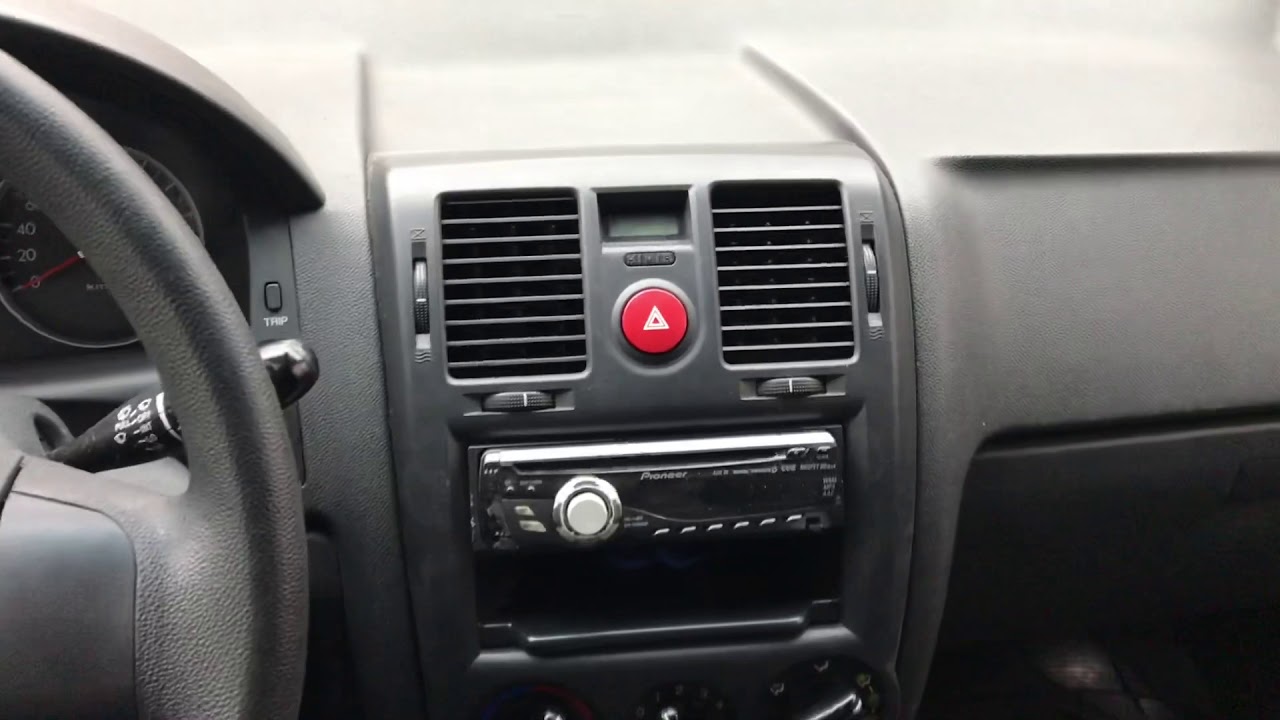

Как снять центральную консоль Гетц? Подробный гид и инструкция
Процесс снятия центральной консоли Гетц может показаться сложным, но с правильными инструкциями и подходом, вы сможете успешно выполнить эту задачу своими руками. Перед тем как приступить, важно подготовиться и убедиться, что у вас есть все необходимые инструменты.
Список инструментов, которые вам потребуются:
- Отвертка
- Ключи
- Пластиковый отмычка
- Мягкая ткань или тряпка
Снятие центральной консоли Гетц
1. Отсоедините отрицательный клемму аккумулятора, чтобы избежать возможности короткого замыкания или повреждения электроники автомобиля.
2. Отсоедините рычаг переключения передач, если он расположен на центральной консоли. Для этого нужно обычно снять заглушку или винт, после чего можно будет отсоединить рычаг.
3. Отсоедините все электрические разъемы, которые связаны с центральной консолью. Обратите внимание на то, как каждый разъем подключен, чтобы впоследствии правильно подключить их обратно при установке новой консоли.
4. При необходимости отсоедините и удалите элементы охлаждения или обогрева, которые могут находиться на центральной консоли. Например, если есть панель управления климат-контролем или системой навигации, нужно аккуратно отсоединить их.
5. С помощью пластиковой отмычки осторожно отделите центральную консоль от прилегающих панелей. Начинайте от примыкающих к ней краев и перемещайтесь постепенно вглубь консоли, при необходимости аккуратно поднимая панель, чтобы снять её полностью.
После снятия центральной консоли
6. Осмотрите консоль на предмет повреждений или износа. Если вы собираетесь установить новую консоль, убедитесь, что она соответствует вашим требованиям и имеет все необходимые отверстия для подключения разъемов и крепления в салоне.
7. При установке новой консоли следуйте инструкции производителя и аккуратно повторите все предыдущие шаги в обратном порядке.
8. Подключите отрицательный клемму аккумулятора, чтобы включить питание автомобиля и убедиться, что все электрические компоненты на центральной консоли работают должным образом.
Надеюсь, эта информация будет полезной для вас при снятии центральной консоли Гетц. Основным важным моментом является осторожность при выполнении процесса, чтобы не повредить автомобиль и его компоненты. Удачи!
Как снять центральную консоль на хендай гетц
Сообщений: 30
Регистрация: 16.12.2004
Из: Железка
или установки магнитолы. Снимаем нижнюю панель под рулем.
Для этого:
и тянем на себя.
После этого снимаем тяги распределения потока воздуха и за бардачком тягу заслонки:
Далее отверткой, акуратно вставив ее в паз под центральной консолью, отжимаем нижнюю часть, затем уже пальцами, захватив с обоих сторон, тянем на себя, перемещаясь постепенно вверх. Все держится на клипсах, поэтому отщелкивается более и менее легко.
Сборку ведем в обратной последовательности. Перед установкой консоли на место не забудьте вынуть клипсы из гнезд и одеть их на посадочные места (выступы) на консоли.
Кому мало картинок по снятию передней панели/центральной консоли смотрите тут.
С фотографиями
Сообщение отредактировал Алеф — 6.10.2011, 12:31
SMILE
Просмотр профиля
Сообщений: 487
Регистрация: 24.1.2005
Из: Москва, ЗАО
Hgeorge
Просмотр профиля
Сообщений: 529
Регистрация: 1.8.2005
Из: Москва, Орехово-Борбосово
Мой город: Москва
Hgeorge
Просмотр профиля
Сообщений: 529
Регистрация: 1.8.2005
Из: Москва, Орехово-Борбосово
Мой город: Москва
Виталёк
Просмотр профиля
Сообщений: 28
Регистрация: 20.4.2005
Из: Москва
SMILE
Просмотр профиля
Сообщений: 487
Регистрация: 24.1.2005
Из: Москва, ЗАО
EvgenycH
Просмотр профиля
Я здесь новенький(ая)
Сообщений: 7
Регистрация: 13.6.2006
Из: Москва
Вовка
Просмотр профиля
Сообщений: 6722
Регистрация: 30.3.2006
Из: г.о. Химки
sasch23
Просмотр профиля
Сообщений: 305
Регистрация: 20.7.2005
Из: Москва
Мой город: Москва
T-i-G
Просмотр профиля
Сообщений: 201
Регистрация: 16.12.2005
Из: Мск, Бутово
Hgeorge
Просмотр профиля
Сообщений: 529
Регистрация: 1.8.2005
Из: Москва, Орехово-Борбосово
Мой город: Москва
T-i-G
Просмотр профиля
Сообщений: 201
Регистрация: 16.12.2005
Из: Мск, Бутово
Не смог вынуть лампу из консоли. Насчет повернуть — такая мысль в голову приходила, вот только как это осуществить — места для маневра там вообще нет — даже не получалось как следует схватиться за патрон. Или я чего-то не понимаю.
Hgeorge
Просмотр профиля
Сообщений: 529
Регистрация: 1.8.2005
Из: Москва, Орехово-Борбосово
Мой город: Москва
T-i-G
Просмотр профиля
Сообщений: 201
Регистрация: 16.12.2005
Из: Мск, Бутово
Ура! У меня получилось поменять это лампочку, бюджет операции — 14 руб за 2 лампы против 460 а Автомире-Новорязанка. Уточнение к приведенной в этой ветке информациии — лампа нужна 1,2W (а не 5) — такие продаются в любом (ну или практически любом) магазине запчастей, они стандартные. В рестайле установлены без всяких колпачков о которых говорили выше.
Отдельное спасибо Hgeorge за консультацию 😉
Step
Просмотр профиля
Эксперт по клавиатуре
Сообщений: 1122
Регистрация: 7.1.2005
Из: Питер
T-i-G
Просмотр профиля
Сообщений: 201
Регистрация: 16.12.2005
Из: Мск, Бутово
Gimli
Просмотр профиля
Сообщений: 15
Регистрация: 20.6.2005
Из: Москва
Step
Просмотр профиля
Эксперт по клавиатуре
Сообщений: 1122
Регистрация: 7.1.2005
Из: Питер
Вовка
Просмотр профиля
Сообщений: 6722
Регистрация: 30.3.2006
Из: г.о. Химки
sasch23
Просмотр профиля
Сообщений: 305
Регистрация: 20.7.2005
Из: Москва
Мой город: Москва
Тоесть хочешь сказать достаточно будет отверткой поддеть снизу бороды и все слезет само?
sasch23
Просмотр профиля
Сообщений: 305
Регистрация: 20.7.2005
Из: Москва
Мой город: Москва
нашел где продаются родные 1.2 Вт 🙂
Купил вчера парочку каждая по 3 рубля
автомагазин Кемп на 26 бакинских комисаров Наверняка есть и в других их магазинах
Vadim2003
Просмотр профиля
Сообщений: 30
Регистрация: 16.12.2004
Из: Железка
В том то и дело, что с лампами так легко не отделаешься. 😈
Vaska
Просмотр профиля
Сообщений: 55
Регистрация: 2.5.2006
Из: Moscow
Step
Просмотр профиля
Эксперт по клавиатуре
Сообщений: 1122
Регистрация: 7.1.2005
Из: Питер
нашел где продаются родные 1.2 Вт 🙂
Купил вчера парочку каждая по 3 рубля
автомагазин Кемп на 26 бакинских комисаров Наверняка есть и в других их магазинах
sasch23
Просмотр профиля
Сообщений: 305
Регистрация: 20.7.2005
Из: Москва
Мой город: Москва
sasch23
Просмотр профиля
Сообщений: 305
Регистрация: 20.7.2005
Из: Москва
Мой город: Москва
МаZZай
Просмотр профиля
Сообщений: 768
Регистрация: 8.7.2005
Из: Питер, Северо-Запад, побережье залива
МаZZай
Просмотр профиля
Сообщений: 768
Регистрация: 8.7.2005
Из: Питер, Северо-Запад, побережье залива
Vaska
Просмотр профиля
Сообщений: 55
Регистрация: 2.5.2006
Из: Moscow
AlexJP
Просмотр профиля
Сообщений: 1597
Регистрация: 16.12.2004
Из: Москва, м.Дмитровская
Мой город: Москва
По Гарантии меняли?
2All:
Другой вопрос:
Для замены ламп подсветки кнопки аварийки и кнопки ПТФ нет нужды снимать панель или без этого не обойтись?
Vaska
Просмотр профиля
Сообщений: 55
Регистрация: 2.5.2006
Из: Moscow
T-i-G
Просмотр профиля
Сообщений: 201
Регистрация: 16.12.2005
Из: Мск, Бутово
МаZZай
Просмотр профиля
Сообщений: 768
Регистрация: 8.7.2005
Из: Питер, Северо-Запад, побережье залива
2 ALL:
К дилеру даже не обращался — они мне когда сигналку ставили, даже блок предохранителей не до конца завернули. И еще я у них ставил дополнительно ЦЗ на все двери — одну дверь ездил 4 (!) раза переделывать — не закрывалась. Времени жалко. Поэтому все проблемы с машиной, какие могу исправить сам — стараюсь делать сам, даже если вроде как гарантия. Вчера вместе со снятием панели менял еще и лампу подсветки номера — классика разводилова у дилера на ТО-2000км. Тогда мне это обошлось в 90 рублей. Сейчас — в 3 минуты времени. Правда панель пятой двери я уже наловчился снимать — один раз туда уже лазил (тоже кстати проблемы с ЦЗ, установленным дилером, слетела тяга — а гарантия на эти работы к времени уже кончилась).
С заменой ламп подсветки трахался часа 3 — потому что первый раз + не рассчитал, что темнеет быстро
В мануале гарантия на лампы дается только на галогенки. Хотя я их тоже менял сам (у меня на пути в Петрозаводск перегорели, ночью, хотя езжу с ближним постоянно). Поменял прямо на посту ГАИ, хорошо запасные были у друга.
2 AlexJP:
Теоретически снимать панель не надо. Кнопки фиксируются язычками-фиксаторами справа и слева кнопки, вынимаются кнопки наружу (в салон). Поэтому вроде как можно попробовать справа и слева от кнопки затолкнуть по острому лезвию, а потом выковырять кнопку. НО ЯЗЫЧКИ ОЧЕНЬ ТУГИЕ! и у меня не получилось сделать это ДАЖЕ при снятой панели — эти язычки лезвием было не подогнуть ни снаружи, ни изнутри панели. Пришлось снимать дефлекторы обдува и обжимать язычки руками. Хотя может я криворукий какой или темно просто было — не сообразил в свете фонарика
Vaska
Просмотр профиля
Сообщений: 55
Регистрация: 2.5.2006
Из: Moscow
T-i-G
ммм незнаю я раньше обслуживался в Рольф — ЮГ отвратительно там как то было, по гаранитии вообще ничего не делели а теперь в Рольф-Алтуфьево там полностью выполняют условия гарантии. И очень трепетно относятся к клиенту, да и ошибки свои исправляют моментально и бесплатно (в Рольф-Юг такова не было всегда за всё платил, даже если они сплаховали). 😉
ЗЫ надеюсь что Рольф алтуфьево не затронет русская традиция что пока новое хорошее как только попривыкнут все быстро ухудшается всё. 😯
sasch23
Просмотр профиля
Сообщений: 305
Регистрация: 20.7.2005
Из: Москва
Мой город: Москва
Вовка
Просмотр профиля
Сообщений: 6722
Регистрация: 30.3.2006
Из: г.о. Химки
МаZZай
Просмотр профиля
Сообщений: 768
Регистрация: 8.7.2005
Из: Питер, Северо-Запад, побережье залива
Народ! Тросики — не самая большая проблема. И панель под ногами водителя снять — не самая большая. Ну а бардачок — и подавно!
Реально БОЛЬШАЯ проблема — отщелкнуть центр. консоль и ничего не при этом не потерять.
sasch23
Просмотр профиля
Сообщений: 305
Регистрация: 20.7.2005
Из: Москва
Мой город: Москва
+1
и минус 1 клипса
T-i-G
Просмотр профиля
Сообщений: 201
Регистрация: 16.12.2005
Из: Мск, Бутово
+1
и минус 1 клипса
Ну не знаю — 4 раза консоль отщелкивал — ни одной клипсы не потерял. Точнее одной не хватает — но кажется ее еще при установке магнитолы потеряли спецы Рольф-Юг. Одну я сам уронил внутр — без проблем потом вытащил и поставил на место. Клипсы очень грамотно сделаны, кстати.
sasch23
Просмотр профиля
Сообщений: 305
Регистрация: 20.7.2005
Из: Москва
Мой город: Москва
Вовка
Просмотр профиля
Сообщений: 6722
Регистрация: 30.3.2006
Из: г.о. Химки
МаZZай
Просмотр профиля
Сообщений: 768
Регистрация: 8.7.2005
Из: Питер, Северо-Запад, побережье залива
Темоха
Просмотр профиля
Сообщений: 19
Регистрация: 4.1.2007
Из: Екатеринбург
Вовка
Просмотр профиля
Сообщений: 6722
Регистрация: 30.3.2006
Из: г.о. Химки
Jano8619
Просмотр профиля
Сообщений: 29
Регистрация: 13.2.2007
Из: москва
QM
Просмотр профиля
Сообщений: 82
Регистрация: 25.4.2005
Из: Москва
Все классно описано. Но нужно все же учесть следующее:
Все лампы, замена которых не описана прямо в Руководстве пользователя, являются НЕОБСЛУЖИВАЕМЫМИ (пользователем, разумеется). Их замена обязана делаться по гарантии на сервисе, т.к. связана с разборкой узлов. Лампы подсветки кнопок — это замена кнопки целиком. Остальные — головные фары, задние фонари, подсветка салона и пр. — меняются самим пользователем согласно инструкциям Руководства за свой счет; это и есть "расходники". Просто надо уметь разговаривать с манагерами правильным языком, тогда и лапшу не будут вешать про расходные материалы.
Так что у кого не прошли 3 года — не парьтесь, пусть сервис делает что положено и отвечает за пропавшие клипсы. Я уже так менял кнопки подогрева сидений, сейчас буду менять подсветку регуляторов обдува.
Crazygetz
Как снять консоль на Getz? Hyundai Getz
я рассказывала про один из методов подсветки, при котором нужно снимать консоль.
В данном посте я расскажу о том, как эту консоль снимать.
1. Крепится консоль при помощи восьми пистонов. Шесть из них – съёмные, они находятся с двух сторон (по три с каждой стороны). Два несъёмных пистона находятся вверху. Для того, чтобы увидеть все пистоны, проще всего открыть бардачок и всё полностью осветить фонариком.
2. Белые съёмные пистоны можно сдёрнуть изнутри с помощью тонкой отвёртки. Однако, можно снять их и другим путём: просто поддеть консоль снаружи при помощи стамески или отвёртки в области, где эти пистоны крепятся. Те пистоны, которые расположены справа, мы достаём из отверстия бардачка. Для того, чтобы достать пистоны, расположенные слева, можно снять панель с полкой.
