Флюсы из Китая: сравнительный обзор
1.JPG» />
- Цена: $0,99
Сегодняшний обзор будет посвящен трем китайским флюсам, приобретенным мною на eBay. Покупались они после того, как мои домашние запасы данной принадлежности для пайки начали подходить к концу. Поскольку из Китая данный тип продукции я до этого не заказывал, да и вообще китайскими флюсами не пользовался, то решил купить сразу несколько разных баночек, благо, все они стоят сущие копейки — 0,99$ за штучку.
Все три лота были заказаны в одном магазине, чтобы не метаться на почту 3 раза. Так что заказ был оформлен и оплачен, а на следующий день продавец выдал мне трек для его отслеживания. Так что всю информацию о перемещении посылки из Китая в Беларусь можно посмотреть здесь.
Итак, как я уже говорил, мною было заказано 3 разных флюса.
В качестве испытания будем пробовать при их помощи залудить и припаять медные многожильные провода. Правда, провода жуть какие окисленные. Специально искал три идентичных по сечению и схожих по загрязнению кусочка.
В качестве объекта пайки выступит какой-то автомобильный разъем, который много лет без дела лежит у меня в гараже. Он так же успел изрядно окислиться и запылиться. Для чистоты эксперимента перед началом «процедуры» ни провода, ни разъем очищаться не будут. Собственно, сам разъем к которому и будем пытаться припаять провода (к металлической дуге):
Но перед тем, как перейти непосредственно к обзору, напомню что такое флюс и для чего он надо. Флюс — вещества (чаще смесь) органического и неорганического происхождения, предназначенные для удаления оксидов с поверхности под пайку, снижения поверхностного натяжения, улучшения растекания жидкого припоя и/или защиты от действия окружающей среды.
Первый — RMA 223, заказывался тут.
Поставляется как бы в шприце, правда, у этого шприца нет ни поршня, ни иглы 🙂 Зато не стоит переживать о том, что он случайно вытечет.
Тип: RMA-223.
Совместная высокая интенсивность;
Хорошее погружение;
Объем: 10 мл / 10 куб.;
Размер: 95 х 35 х 23 мм.
RMA-223 представляет собой высоковязкий нечистый флюс, он может использоваться для переработки PCB, BGA, PGA, его можно использовать для пайки и реболлинга компьютерных и телефонных чипов. Это смесь высококачественного легированного порошка и смолистого пастообразного потока, он может избежать бледно-желтого остатка, поэтому вы легко чистите доску.
У данного флюса гелеобразная консистенция из-за чего его легко наносить. Внешне он имеет бледно желтый окрас, на просвет — мутный.
При нагреве он отлично растекается и дымит 🙂 Хочется верить, что он так же активно проникает между жилами провода.
Второй — PPD PD-18, (правда, на баночке написано PD-10) заказывался тут.
В отличии от первого, поставляется в металлической баночке, чем-то напоминающей баночки от бальзама «Звездочка», правда, в несколько раз больше. Если в первом случае шприц был герметичным, то железная баночка оказалась не такой надежной упаковкой. На момент получения вся она была во флюсе как внутри, так и снаружи. Аккуратно все вытер, кинул в полку. Достал через какое-то время — снова та же история. Так что хранить его надо аккуратно, не допускать переворачивания баночки, а то ее содержимое может и не дожить до пайки — вытечет.
Описание (гуглоперевод):
Тип: PPD PD-18;
Вес: 10 г;
Особенности:
Совместная высокая интенсивность;
Хорошее погружение;
Нейтральный PH7 ± 3;
Нет яда нет;
Хорошая изоляция;
Гладкая поверхность сварки;
Никакого износа нет.
По своей консистенции он более густой первого и имеет более выраженный оранжевый цвет. По запаху схожи, но чем именно пахнут сказать затрудняюсь. Запах знакомый, но что именно так и не вспомнил.
Открытая банка обеспечивает прекрасный доступ к содержимому. Хочешь проводок окунай, хочешь плату засовывай 🙂
При нагреве так же прекрасно растекается и отлично дымит. Дыма, кажется, было чуть более, чем в случае с первым и он был более едким.
Третий — XY-5 (паяльная канифоль), заказывался тут.
Как и второй вариант поставляется в баночке, правда, не металлической, а пластиковой.
Из-за твердого состояния может отлично транспортироваться и постоянно храниться хоть в кармане. Ничего не вытечет, ничего не испачкается.
В твердом состоянии имеется знакомый всем, кто работал с канифолью, насыщенный янтарный цвет. Во время нагрева плавится с обильным выделением дыма, имеющего запах смолы, что не удивительно 🙂 Если честно, мой самый любимый вариант. Нагретый отлично растекается, но и остывает достаточно быстро. В твердом состоянии крошится.
Описание (гуглоперевод):
Название: Твердая канифоль;
Вес: 22 грамма (включая коробку).
Аскетично, но что имеем, то имеем 🙂
Возможно, сравнивать первых два образца с этим не совсем корректно, но, по большому счету, и первое, и второе, и третье — флюс и применяется для одних и тех же целей.
Первый провод припаивался с использованием флюса №2 PPD PD-18. Из-за обилия загрязнения и довольно крупного сечения провода, припоя пришлось использовать не так уж и мало 🙁 Но результат не заставил себя ждать — провод был припаян:
Без использования флюса припой на скобе отказывался держаться напрочь. Если посмотрите на фото выше, то увидите как он стекал с нее, растекаясь по пластику.
Второй провод припаивался с использованием твердого флюса №3 XY-5 (или же канифоли). Если честно, то первая попытка прошла не совсем удачно: провод отвалился от скобы разъема вместе со всем припоем 🙂 Зато видно как на припое собралась вся грязь, а на скобе появилось место без загрязнений:
Но со второй попытки он таки занял свое место там, где это требовалось.
Последним использовался флюс №1 RMA 223. Проводок припаялся без особых проблем и закончил экспозицию под названием «ёж» 🙂
Ёж ежом, но самое главное, что требуется от флюса — упрочнение соединения при пайки. Так что самое простое, что мне пришло в голову для проверки результатов — попробовать оторвать припаянные провода 🙂 Результат:
Как видно, флюс №2 сработал на отлично: сам припой остался на месте, а провод его просто разорвал. Правда, тянуть пришлось с изрядным усилием. Флюс №3 (канифоль) оказался тоже весьма неплохим: как бы я не тянул, но провод так и остался на месте. Единственное, что удалось отделить, так это изоляцию от жил 🙂 А вот флюс №1 подвел. Припой просто отвалился и напрягаться для этого особо не пришлось 🙁
Вывод: RMA 223 брать не стоит, со своей задачей как флюс он не справляется (ибо это больше вазелин, а не флюс как таковой). А вот XY-5 и PD-18 показали себя с положительной стороны. Выбирая между ними я бы отдал предпочтение твердому флюсу только из-за того, что его практичней хранить, да и запах у него куда приятней 🙂 Но каждый сам решает что покупать.
Да, для улучшения результатов можно было бы залудить провода и обработать скобу ортофосфорной кислотой, но я хотел узнать какой из флюсов покажет себя лучше в самых жестких условиях 🙂
Гелевые флюсы
Прогресс не стоит на месте и лет уже эдак с десяток на рынок вышли гелевые флюсы. В чем же их фишка и для чего вообще они нужны?
Что такое гелевый флюс
Гелевые флюсы — это та же самая канифоль, но в гелевом состоянии. Технологию производства гелевых флюсов я не знаю, но знаю точно, что эти флюсы используются для деликатной пайки радиодеталей, а также для ремонта мобильных телефонов, ноутбуков и другой мелкой электроники. Их большой плюс в том, что они легко смываются (можно даже и не смывать) Flux-Off-ом, ацетоном или бензином «Калошей». Подробнее про чистящую химию можно прочитать в статье Химия для электронщика.
Итак, теперь обо всем по порядку.
Флюс Flux-Plus
Flux-Plus считается самым лучшим гелевым флюсом.
Паять с ним одно удовольствие, если, конечно, это не подделка. Очень любят его ремонтники мобильных телефонов, ноутбуков и прочей мелкой электроники, так как он не оставляет нагар, прекрасно взаимодействует с припоем, а также имеем приятный хоть и не полезный для здоровья запах. Единственный минус — это его цена. На момент написания статьи его стоимость колеблется от 1000 рублей. Поэтому, для новичка такой флюс очень сильно ударит по карману.

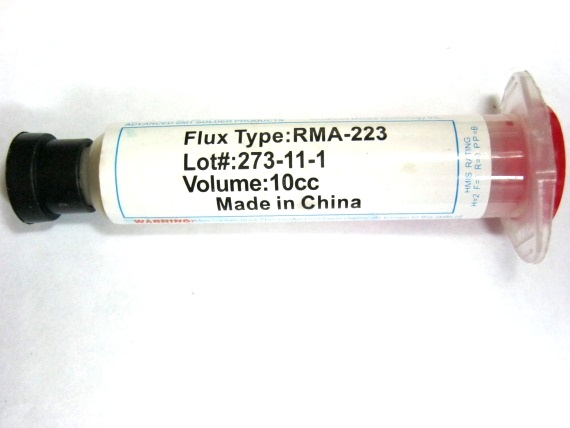

Флюс RMA-223
RMA-223 — дешевый китайский аналог знаменитого флюса Flux-Plus. RMA (Rosin Mild Activated) — «слегка активированная канифоль». Группа смолосодержащих флюсов с различными комбинациями активаторов: органическими кислотами и их соединениями.
Также есть RMA-223 и американского происхождения. Цена американского — чуть ниже чем Flux-Plus, но тоже не из дешевых, где-то порядка 500 рублей.
Китайский флюс RMA-223 стоит в разы дешевле, чем Flux-Plus, но выполняет те же самые функции, ничуть не уступая знаменитому Flux-Plus. Самый дешевый я нашел за 35 (!) рублей за штуку, если брать оптом на Алиэкспрессе. В принципе, качеством доволен. Чтобы не прогадать с выбором флюса, есть одно правило, чем он желтее — тем качественнее.

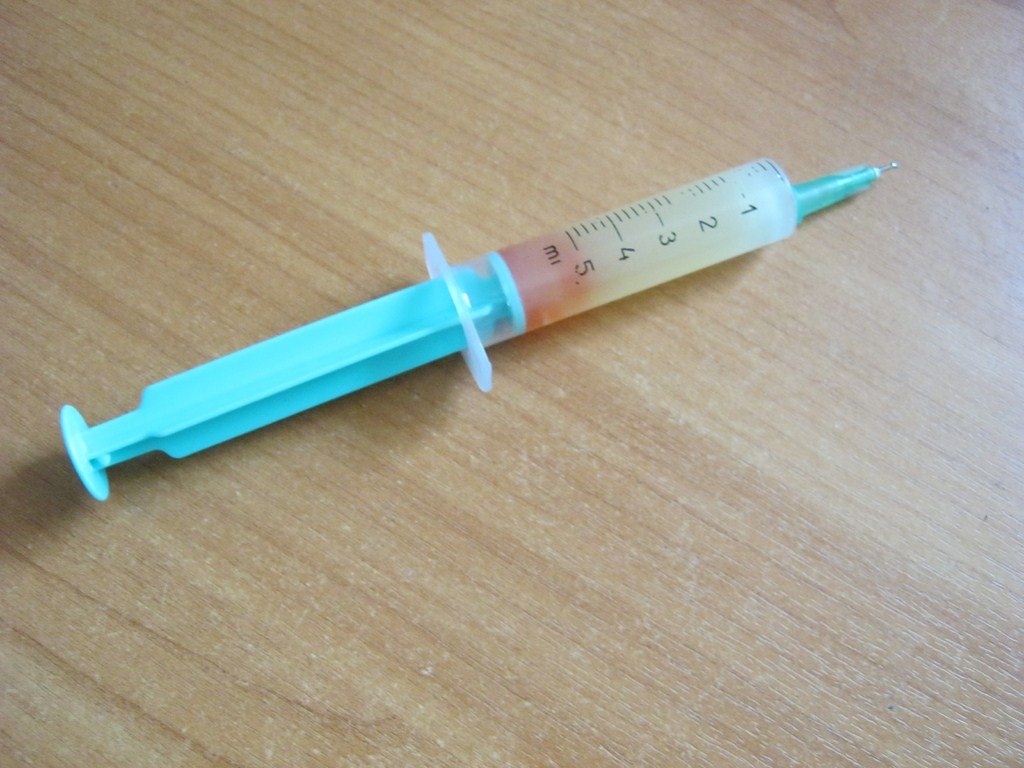

Чтобы было удобнее дозировать, я его залил в шприц.

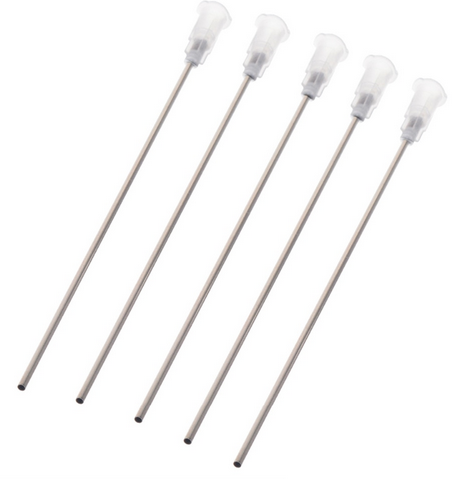

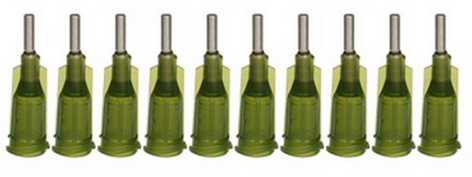

Так как флюс RMA223 вязкий, то здесь не подойдет простая тонкая игла. Поэтому, надо будет отдельно приобрести иглы. Диаметр выбирайте чуть больше, чем стандартная игла. Длину иглы — по вашим предпочтениям.
Гелевые флюсы и здоровье
Гелевые флюсы, особенно китайский RMA-223, очень токсичен и сильно дымит. Плохо подходит для пайки BGA микросхем. Для пайки различной мелочевки хорош, НО задумайтесь… Сколько стоит ваше здоровье? Точнее как дорого Вам обойдется его лечение после 5-10 лет такой работы. Мало того что он очень сильно дымит, оттереть его после пайки без остатков, задача не из легких!
Что можно сделать в этом случае? Сделать хорошую вытяжку и чаще проветривать рабочее место. Старайтесь не вдыхать пары гелевых флюсов. По сравнению с сосновой канифолью, наша сосновая канифоль почти безвредна 😉
Что нам даст высококачественный флюс?
1. Уверенность в качестве пайки.
2. Не превратит нас в астматиков. Снизит шанс загнутся от рака легких и пр.
3. Значительно сэкономит время и нервы в нашей нелегкой работе.
Скупой в итоге платит на порядок больше…
Вывод
Мне хватает одного шприца флюса RMA где-то на год при умеренном пользовании. При пайке такой флюс очень хорошо растекается и смачивает припой. Пайка получается, как заводская ;-), разницу не отличишь. Как я уже сказал, он незаменим при пайке и даже реболлинге BGA микросхем в телефонах, в ноутбуках и другой мелочевке, но его и также с большим успехом можно применять и при пайке своих электронных безделушек. Попробуйте и вы удивитесь чистоте и аккуратности пайки 😉
