Как проверить трипоид не снимая

19

Что такое трипоидный подшипник, сколько ходит и чем отличается от наружного ШРУС

Как следует из расшифровки аббревиатуры ШРУС, это шарнир, равномерно передающий вращение от одного вала к другому, расположенному не на одной оси, а под некоторым углом. Всем хорошо известно первое подобное устройство в истории техники – карданное сочленение. Но из теоретического рассмотрения оно не может передавать крутящий момент, а значит и угловую скорость, плавно.

Имеются пульсации, увеличивающиеся с ростом угла наклона валов. Не всегда это приемлемо, отсюда и появление ШРУС, исключающего пульсации и связанные с этим вибрации.

Зачем в машине Трипоид

Шарниры типа трипоид (Tripod), как и прочие виды ШРУС с разной степенью равномерности передачи вращения, появились с возникновением потребности передавать крутящий момент на колёса, одновременно являющиеся ведущими и управляемыми.

Изначально это были внедорожники, затем в автомобили был широко внедрён передний привод.

Многие считают, что привод на передние колёса легкового автомобиля сделан исключительно из-за его выдающихся характеристик управляемости. Ничего подобного.

Достаточно посмотреть в сторону автоспорта, где лучшие автомобили обладают полным или задним приводом. Передний появился по соображениям технологичности массовой сборки бюджетных машин на конвейере, а также гораздо более простой компоновки кузова.

Вот тут и потребовалось иметь привода передних колёс, работающие в широком диапазоне изменения углов передачи момента при минимальной стоимости.

Оказалось, что первую задачу можно решить только с относительно дорогим шестишариковым ШРУС, а вот решению второй помог трипоид.

В каждом приводе имеются два шарнира – внешний и внутренний. На большие углы «ломается» только наружный. Благодаря малым углам хода подвесок легковых машин, внутренний отклоняется на единицы градусов.

Логичнее здесь поставить именно недорогой трипоид, а не сложный и точный шариковый, тем более, что внутреннему требуется ещё и возможность осевого смещения, что Tripod с лёгкостью выполняет.

Устройство и принцип работы

Шарнир представляет собой трёхшиповую конструкцию, на каждый из которых надет игольчатый подшипник, имеющий наружную обойму со сферической поверхностью.

Эти обоймы скользят по сделанным внутри внешней обоймы (она же корпус) шарнира пазам с тем же профилем.

Такая конструкция с несколькими степенями свободы позволяет изменять конструкционную длину привода и равномерно передавать крутящий момент с вала на вал, но с некоторыми ограничениями.

Основная проблема такого устройства – это боковое перемещение выходного вала при вращении. В идеале при постоянном угле наклона он должен сохранять в покое ось своего вращения.

Но здесь выходной вал фактически описывает коническую поверхность, что в физике называется прецессией.

Причём частота таких поперечных колебаний вала в три раза больше, чем скорость передаваемого вращения, а амплитуда отклонения от оси зависит от угла поворота.

Это накладывает на применение устройства ряд ограничений.

Отличие от ШРУС

Истинный ШРУС в принципе лишён подобного рода вибраций, рывков и неравномерностей передачи угловой скорости. Так работает шестишариковый шарнир, имеющий ряд отличий:

• при изготовлении трипоид проще, а значит и дешевле;
• без возникновения сильных вибраций, вредных во всех отношениях, трипоид может работать только на небольших углах относительного поворота валов;
• игольчатые подшипники шипов способны при тех же размерах выдерживать большие нагрузки, а значит имеют преимущество по сроку службы;
• если необходимо изменять длину шарнира при работе, то на такое способны принципиально разные варианты ШРУС, у трипоида эта возможность заложена в принципе;
• в целом трехшиповая конструкция надёжнее, даже при поломках в подшипниках она машину не обездвижит, как это случается при разрушении шариков ШРУС.

Всё это приводит к определённой специализации. Наружные шарниры приводных валов изготавливают по шестишариковой технологии, а внутренние часто используют трипоид. Их углы работы невелики, и вибрации незаметны. Зато в целом шарнир надёжнее и дешевле.

Какую смазку использовать для трипоида

Поскольку наружные обоймы игольчатых подшипников работают по пазам полностью аналогично наружным ШРУС, то для них используется такая же специальная смазка с добавкой дисульфида молибдена.

Это мелкодисперсное вещество, хорошо справляющееся с угрозой задиров металла, снижающее трение и частично модифицирующее поверхности.

Шарнир закрыт чехлом с хомутами, что даёт герметичность и позволяет не принимать особые меры по водостойкости смазки. Но при повреждённом чехле ШРУС быстро выходит из строя.

Сколько ходит внутренний ШРУС

Внутренние ШРУС теоретически примерно вдвое-втрое долговечнее наружных. Это связано как с конструкцией, так и с меньшими нагрузками.

Старты с вывернутыми до упора колёсами, которые часто постепенно убивают наружные шарниры, внутренним не страшны.

Основная проблема – обеспечение наличия свежей смазки и герметичность чехлов. Именно эти два фактора, за которыми не всегда регулярно следят, становятся причиной выхода шарниров из строя.

Если всё нормально, то пробег в 300 тысяч километров для трипоида далеко не предел.

Признаки неисправностей

Определить начало выхода из строя можно по шуму и хрусту, который связан не столько с углом поворота колёс, сколько с креном кузова.

Угол работы увеличивается, и если в этот момент повысится нагрузка (резкое ускорение), то захрустит трипоид с внутренней стороны поворота. Там угол наклона достигнет максимума.

Дополнительная проверка производится на подъёмнике с вывешенными колёсами. Нагрузка имитируется тормозами, звук хорошо различим на фоне наружных ШРУС, которые хрустят наиболее сильно при вывороте колёс.

Как проверить ШРУС на исправность

В автомобилях есть узлы, которые со временем могут ломаться из-за нагрузок. Один из таких – шарнир равных угловых скоростей (ШРУС) или попросту граната, которая передает мощность от двигателя на ведущие колеса в передне- и полноприводных машинах.

Она состоит из нескольких частей, а со стороны коробки передач и колеса установлены разные узлы. Учитывая, что они могут ломаться, нужно знать, как определить неисправность ШРУСа.

Причины поломки ШРУСа

Шарнир равных угловых скоростей может быть неисправен даже в новых автомобилях, имеющих минимальный пробег. Причин непригодности узла несколько, они связаны как с недостатком обслуживания, так и эксплуатацией:

• малое количество смазки – старый лубрикант может вымываться или высыхать, тогда металл, не имеющий смазки, будет стачиваться;
• неверная установка;
• повреждение пылевого кожуха – каждый узел имеет защиту – пыльник, препятствующий загрязнению. Если он поврежден – пыль с водой будут поступать внутрь, ускоряя износ узла;
• буксировка тяжестей и агрессивная езда – эти факторы повышают нагрузку на шарниры, ведь они вынуждены пропускать через себя больше мощности;
• плохое качество – если узел не оригинальный или выпущен с браком, это снижает его ресурс;
• повреждение – ДТП, движение по разбитым дорогам, попадание в яму станут причиной разрушения шарнира;
• люфт шаровой опоры – колеса, которые не закреплены надежно, больше нагружают детали;
• естественный износ.

Чтобы увеличить срок службы детали, следует не перегружать ее резкими ускорениями, регулярно смазывать, проводить техническое обслуживание. Тогда узел будет служить дольше, но все же со временем испортится.

Признаки неисправности

Поскольку деталь в любом случае сломается, это нужно вовремя узнать и начать ремонт. Если этого не сделать, шарнир может разрушиться прямо во время движения, что застопорит приводной вал, резко обездвижит автомобиль, может привести к ДТП. Для безопасных поездок потребуется выяснить, имеет ли ШРУС один из признаков поломки:

1. Хруст при повороте движущейся машины.
2. Люфт (провалы) в местах соединений.
3. Хрустящий звук при начале движения, усиливающийся во время резкого ускорения.
4. Рывки во время набора скорости.

Все перечисленные факторы могут говорить не только о неполадках в гранате, но и других узлов автомобиля.

Важно! При первых же подозрительных звуках, ухудшении управляемости машину нужно отправить в автосервис, чтобы провести полную диагностику, выявить проблему.

Как проверить ШРУС и определить неисправность

Для проверки гранаты машина подвергается нагрузкам, при которых узел будет работать некорректно. Экстремальные условия позволят провести подробную диагностику. Если хозяин автомобиля владеет навыками сборки-разборки, можно снять полуоси, проверить их вручную. Это хоть занимает больше времени, но зато диагноз будет более точным.

Видео

Чтобы диагностика была результативной, заранее следует просмотреть обучающее видео, которое покажет, как можно проверить состояние шарнира, при каких условиях он может считаться изношенным.

Как проверить внутренний ШРУС

Внутренний ШРУС располагается на полуоси со стороны КПП, именно он первым принимает на себя крутящий момент и направляет его дальше. Проверить его пригодность достаточно легко, для этого нужно проехаться по прямой, нагрузив узел сильным ускорением.

Есть и другой метод, позволяющий проверить внутреннюю гранату:

1. Подвесить машину на подъемнике.
2. Должная быть включена первая передача, при которой следует немного надавить на педаль газа, чтобы заставить колеса вращаться.
3. Свободно висящие колеса будут испытывать нагрузку, под которой внутренняя граната будет искривлена. Хруст при неисправном узле в таком положении слышится отчетливее.

Как проверить трипоидный ШРУС: видео

Гранаты бывают шариковыми и трипоидными, они используются в разных типах автомобилей и имеют разные характеристики. Более используемым является трипоидный тип ШРУСа как стойкий к нагрузкам, но уязвимый к загрязнениям. Его также нужно проверить, в чем поможет подробное видео.

Как проверить наружный ШРУС

Наружный шарнир проверяется так же, как и внутренний, но для этого автомобиль не придется разбирать и подвешивать. Нужно только найти свободную площадку, вывернуть руль до упора и поехать. Диагностируется поломка просто: если руль вывернут вправо и раздается хруст – сломан правый ШРУС, при звуках во время движения влево – неисправность в левой гранате.

Если в колесе внезапно раздается хруст, при разгоне автомобиль хуже разгоняется или управляется – проблема может быть в шарнире равных угловых скоростей (ШРУСе). Диагностировать точную неисправность легко, но лучше вооружиться подъемником, так неисправность определяется точнее и быстрее.

Признаки неисправности ШРУСов: как проверить ШРУС внутренний и наружный. Что такое ШРУС, почему он ломается и как его проверить?

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

• Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
• В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
• Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир. Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота. На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

1. Корпуса в виде чаши с ведомым валом.
2. Внутренней обоймы – сферического кулака с ведущим валом.
3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Внешние и внутренние ШРУСы

На каждое колесо переднеприводного автомобиля устанавливаются 2 ШРУСа. Внутренний шарнир соединяет коробку передач и полуось, внешний – полуось со ступицей колеса. Работая в паре, они обеспечивают передачу крутящего момента при всех типах нагрузок.

В наиболее распространённых шариковых шарнирах, внешние ШРУСы оборудованы радиусными канавками, обеспечивающими бесперебойность работы автомобиля при поворотах колёс. Внутренние гранаты с прямыми канавками компенсируют перемещения деталей узла вдоль оси при колебаниях передней подвески и вибрации автомобиля.

Конструктивные отличия различных типов ШРУСов мы опишем ниже.

Шариковые

Состоят из корпуса (наружной обоймы) с 6 канавками, сепаратора, 6 шариков и внутренней обоймы с 6 канавками. В ходе эксплуатации автомобиля, шарики перемещаются по канавкам, обеспечивая передачу крутящего момента от двигателя на колёса.

Шариковые гранаты чаще всего встречаются на переднеприводных легковых автомобилях.

Внутреннее устройство шарикового ШРУСа

Принцип работы шарикового шруса

Триподные

В триподных ШРУСах вместо шариков используются сферические ролики, которые крепятся на пальцах опоры с помощью подшипников.

Триподные автомобильные гранаты устанавливаются как на легковые, так и на грузовые машины с малой грузоподъёмностью.

Принцип работы триподной автомобильной гранаты

Внутреннее устройство триподного ШРУСа

Кулачковые

Кулачковые ШРУСы конструктивно состоят из 2 вилок и 2 фасонных дисков. Площадь сцепления (контакта) вилок является значительной, поэтому элементы шарнира выдерживают серьёзные нагрузки при эксплуатации.

Кулачковые шарниры получили широкое распространение на грузовых автомобилях повышенной грузоподъёмности.

Внутреннее устройство кулачковой автомобильной гранаты

Спаренные карданные

Являются наименее востребованными устройствами. Изготавливаются из двух карданных шарниров, состыкованных между собой.

В настоящее время используются при производстве мощной строительной техники, тракторов, некоторых моделей грузовиков и внедорожников.

Принцип работы спаренного карданного ШРУСа

Читайте также: Внутреннее устройство и принцип работы коробки передач DSG и CVT .

Где находится ШРУС (Граната) в машине

Водители — новечки рано или поздно сталкиваются в вопросом «Где находится ШРУС (Граната) в машине?», такие вопросы возникают, когда происходит не ладное что-то с автомобилем. Так вот, пара шарниров устанавливается на переднеприводных автомобилях или на полном приводе между ведущими полуосями и колесами. На заднеприводных ШРУС (Граната)ов не бывает, Сушествуют внутрение ШРУС (Граната)Ы и наружные, трипоидные и др.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

• Манеры вождения;
• Модели машины;
• Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

1. Не давить педаль в пол на повороте, особенно при трогании
2. Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

• Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
• Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
• Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
• Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
• Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Выработка в игольчатом подшипнике трипоида

Трипоидный ШРУС бывает двух видов: обычный и с внешней обоймой. Основная причина поломки обоих видов — износ. В простом варианте при определенных углах трипоид начинает скользить, а не крутиться. С внешним роликом подшипник вращается при любых углах поворота, работает более плавно и изнашивается заметно дольше.

У некоторых моделей корпус трипоида находится в коробке передач. В таком случае сделан он из более качественных металлов и переносит больше нагрузки. Если для автомобиля предусмотрен выбор между шариковым и трипоидным ШРУСом, то однозначно стоит доплатить за последний.

Разрушение кольца системы ABS

На ШРУСе бывает установлена еще одна дополнительная деталь — зубчатое кольцо системы ABS, с которого специальный датчик считывает частоту вращения. В силу возраста это кольцо ржавеет, повреждается или вообще лопается, после чего вся система ABS уходит в аварийный режим или полностью деактивируется. Тут все зависит от конкретной конструкции ШРУСа — иногда кольцо можно поменять отдельно, а иногда также придется покупать весь узел в сборе.

Хрустит ШРУС при низкой температуре, что делать

Как правило, при низкой температуре причиной хруста ШРУСов является некачественная смазка, которая не способна выполнять свои функции в большие морозы.

Производители автомобилей, поставляя свою продукцию в Россию, должны учитывать условия их эксплуатации.

Замерзлая смазка сковывает внутренние элементы гранаты, не попадает во все полости узла поэтому и появляется хруст.

В этот момент не нужно резко поворачивать и набирать скорость, через несколько километров (20-30) узлы прогреются и хруст пропадет сам собой.

Но проблема состоит в том, что внутренние гранаты прогреваются быстро, а вот внешние при сильно низких температурах могут не прогреться и хруст останется.

Бытует мнение (и не безосновательно), что проблема не только в смазке, но и в конструкции самого ШРУСа. Дело в том, что смазка, закладываемая в изделие, может не подходить для данной конструкции, при этом на других моделях авто она хорошо работает даже при температурах ниже -200С.

Некоторые автовладельцы грешат на полиуретановые пыльники, которые могут стоять на некоторых марках автомобилей вместо резиновых. Мол на морозе они дубеют и издают звуки. Это спорное мнение, требующее проверки.

Решить проблему можно путем замены смазки, некоторые автовладельцы рекомендуют ЛМ47, VERYLUBE, XADO, они хорошо себя показала при низких температурах. Но тут какие-либо советы трудно давать, выбор на рынке огромный и мнения разняться.

Но, менять смазку нужно не просто запрессовывая ее под пыльник, а полностью снимать узел, разбирать его и максимально запрессовать новую смазку вместо старой в труднодоступные места. Именно эти места являются причиной хруста в сильный мороз, особенно это касается внешних гранат.

Выработка на шлицевой части

Данное повреждение характерно для ШРУСа с промежуточным валом (удлинителем). Собственно, в механизме сочленения происходит истирание или обламывание шлицов. Случается это по причине либо конструктивного дефекта, либо все того же старения металла. Со временем механизм сочленения начинает ржаветь, появляется выработка и, как следствие, люфт, который приводит к вибрациям. Самое обидное, что сам ШРУС при этом может быть полностью исправен, однако менять придется все в сборе.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

• Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
• Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
• Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Как проверить износ ШРУСа – причины и признаки износа гранаты

Шарнир равных угловых скоростей (в народе – граната) не выходит из строя одномоментно, за редким исключением. Среди основных причин выхода из строя ШРУСа отмечаются:

• Отсутствие или недостаточное количество смазки.
• Повреждение пыльника, из-за чего в деталь попадает грязь и вода, что ускоряет износ.
• Изначально низкое качество запчасти.
• Агрессивное вождение с резким стартом и торможением, выворот руля до упора в одну из сторон, буксировка тяжелых прицепов.
• Механические повреждения при преодолении неровностей на дороге.
• Естественный износ.

Изношенный ШРУС

Перед тем, как проверить неисправность ШРУСа, следует обратить внимание на факторы, которые могут указывать на наличие проблем:

• Хруст внешнего шарнира при повороте с вывернутым до упора рулем в момент трогания.
• Стук и вибрация внутреннего шарнира при прямолинейном движении – изначально при преодолении неровностей, в дальнейшем и при езде по ровной дороге.
• Появление маслянистых пятен на пыльниках.
• Образование незначительных рывков при начале движения и разгоне, особенно при условии нормальной работы двигателя, сцепления и КПП.

Протекающий пыльник ШРУСа

Особенно следует обратить внимание на хруст, который является признаком критического износа ШПУСа и сигналом к немедленной замене.

Как проверить внутренний ШРУС не снимая его

Есть несколько способов как проверить внутренний ШРУС на исправность без его демонтажа с автомобиля. Для реализации первого потребуется участок дороги с неровностями, расположенными таким образом, чтобы по ним можно было проехать одной стороной авто.

Внутренний ШРУС

Весь процесс проверки внутреннего ШРУСа в таком случае состоит из нескольких этапов:

• Автомобиль разгоняем до 15-20 км/час.
• После чего наезжаем одной стороной на неровности и прислушиваемся.
• Повторяем процедуру наезжая второй половиной авто на неровности.

На наличие поломки укажет стук в районе установки шарнира, а также усилившееся подергивание при дальнейшем разгоне.

Проезжаем яму одной стороной авто

Еще одним способом как проверить какой ШРУС хрустит из внутренних является вывешивание автомобиля на подъемнике. Процесс проверки состоит из таких этапов:

• Автомобиль полностью или его передняя часть вывешиваются, что позволяет создать критический угол и предельно увеличить нагрузку на внутренний ШРУС.
• Заводим двигатель и немного нажимаем на газ, чтобы колеса начали вращение.
• Внимательно слушаем с какой стороны раздается нехарактерный звук, что и позволит определить какой внутренний ШРУС вышел из строя – правый или левый.

Такими способами можно без лишних затрат проверить внутренние ШРУСы машины. Хотя более информативным будет проверка на СТО при наличии такой возможности.

Как проверить наружный ШРУС без снятия

Есть один простой способ как проверить внешний ШРУС без дополнительных вложений и с минимальными затратами времени.

Наружный ШРУС

Достаточно подобрать ровную площадку, на которой можно поездить никому не мешая. После этого выполняем такие действия:

• Выворачиваем руль в одну из сторон до упора.
• Начинаем плавное движение и прислушиваемся.
• Повторяем такую же процедуру с выворотом руля в противоположную сторону.

Выворачиваем руль до упора и едем

В таком случае как проверить какой ШРУС хрустит тоже дольно легко. При вывороте руля вправо в движении будет хруст может появиться в левом шарнире и наоборот.

Как проверить снятые ШРУСы

Простым способом как проверить снятые ШРУСы является их очистка от смазки и тщательный визуальный осмотр. Особенно в районе рабочих поверхностей – шариков, сепараторов. Должны отсутствовать трещины, сколы, оспинки и прочие следы, указывающие на износ.

Осматриваем ШРУС

Поврежденный ШРУС подлежит замене, поскольку металлические элементы детали не поддаются ремонту. В случае крайней необходимости можно поменять местами – в таком случае нагрузка ляжет на еще не изношенные поверхности, что позволит выиграть немного времени до проведения замены деталей. В процессе установки новых ШРУСов следует наполнить их новой смазкой и герметично закрыть их пыльником.

Как определить поломку на ВАЗ и других авто и понять, что ШРУС надо менять

Выяснить, какой шарнир пришел в негодность и начал хрустеть, можно с помощью универсального метода. Для этого нужно действовать следующим образом:

1. Выровнять колеса авто.
2. Включить ручной тормоз, нейтральную передачу.
3. Поднять домкратом одно из передних ведущих колес.
4. Включить первую передачу, отпустить педаль сцепления и тронуться.
5. На следующем этапе начать медленно нажимать на тормоза. При неисправности внутренней «гранаты» появятся характерные стуки справа или слева. Проблемный внешний шарнир проявится хрустом. Для более точной диагностики во время описанных процедур можно повернуть руль вначале влево, а затем вправо.

Здесь нельзя пренебрегать правилами безопасности. Важно не забывать о ручном тормозе, использовать противооткатный упор. Опускать домкрат можно только после того, как колесо перестанет вращаться.

Как проверить внешний ШРУС

Диагностику нужно начинать именно с этих элементов. Здесь можно сосредоточиться на двух основных методах.

Во-первых, на ровной площадке с вывернутым до упора рулем рекомендуется поездить по кругу. Боковые стекла лучше опустить. Это нужно для того, чтобы лучше слышать:

1. Во время поворота налево могут появиться стуки с правой стороны, свидетельствующие о неисправностях.
2. Наоборот, при движении направо хруст и другие звуки могут появиться с противоположной стороны.
3. Кроме того, может проявляться и вибрация руля.

Как проверить внутренний ШРУС

В этом случае определить поломку сложнее, поскольку она не проявляется так явно. При разгоне или во время быстрой езды может появляться гудение или другие шумы на фоне вибраций, дерганий машины.

Если авто едет медленно по неровной дороге с большим количеством выбоин, то при проблемах с внутренним шарниром можно услышать его хруст.

Можно специально проехать по ямам левым и правым колесом для более точной диагностики локализации проблемы.

Где стучит? — как по месту стука определить возможную поломку авто
Современный автомобиль является сложной конструкцией, состоящей из множества узлов, агрегатов, деталей. В процессе эксплуатации отдельные части машины изнашиваются. Определенные проблемы проявляется…

Причины и профилактика преждевременного износа

Эксплуатационный ресурс внешней и внутренней «гранаты» зависит от многих факторов. Выйти из строя узел может по разным причинам.

Вот некоторые из них:

• плохое качество изделия, отсутствие достаточного количества смазочных материалов;
• последствия сильного удара в результате столкновения или аварии;
• попадание внутрь конструкции пыли, грязи, песка из-за разорванного пыльника;
• плохое дорожное покрытие;
• неправильная установка;
• агрессивная манера вождения.

Специалисты рекомендуют регулярно контролировать состояние обоих видов шарниров, проверяя целостность резинового пыльника. Для профилактики рекомендуется периодически демонтировать узел, промывать его внутренние части, менять смазку.

Хомуты на пыльниках после замены нужно тщательно затягивать так, чтобы резиновый чехол не прокручивался.

Предотвратить преждевременный износ можно, если по неровным дорогам ездить максимально аккуратно, избегая резких разгонов, поворотов с максимально вывернутыми колесами. Наружные шарниры получают от колес все удары, сюда с большей вероятностью может попадать песок, пыль и вода.

Как проверить ступичный подшипник и можно ли ездить, если он гудит
Со временем в результате эксплуатации автомобиля при его движении появляются различные шумы, которые свидетельствуют об износе той или иной детали. Своевременная ее замена решает проблему наилучшим…

Описанные выше симптомы показывают, как определить неисправности. Если возникает потребность заменить ШРУС, то лучше обратиться к специалистам, поскольку неправильная установка значительно сократит срок службы этого элемента.

Хруст на месте: к сожалению, бывает и такое

Но всё вышесказанное применимо, когда автомобиль в движении, а сам хруст слышен исключительно в поворотах. И совсем другое дело, хрустящие звуки отчётливо слышны в покое, когда поворачиваете руль неподвижной машины влево-вправо.

Но, как и при возникновении посторонних шумов в движении, в рулевом управлении, когда крутите его на месте, они слышны, если:

• источником шума становится само рулевое колесо;
• или есть вопросы к состоянию/износу рулевой рейки.

Их также постараемся поподробнее осветить.

Нетипичные и даже курьёзные причины хруста

Для всего этого достаточно осмотра, выявления, что именно неисправно, так как это может быть:

• Искривление штока вала. Сложно поверить, но такой дефект рулевого управления может стать следствием не только фронтального ДТП, но и просто эксплуатации.
• Место сопряжения вала и рейки. Вот только чтобы добраться до этого сочленения, придётся очень сильно постараться.
• Защитный кожух трётся о подвижные детали рулевого управления. Особенно это применимо к недорогим машинам, а также тем, что эксплуатируются давно: часть креплений могло элементарно поломаться/потеряться.
• Даже сползший коврик, задевающий за рулевой вал/его крестовину. Но это абсолютная редкость, исключение из правил.

А чтобы понять, что именно является источником постороннего шума при повороте руля, необходимо разобрать рулевую колонку и найти причину.

Последствия несвоевременной замены ШРУСа

Если не обращать внимания на явные признаки неисправности ШРУСа, то это рано или поздно приведет к следующим последствиям:

• ШРУС просто развалится в процессе движения и автомобиль потеряет возможность двигаться. Это самый благоприятный вариант развития событий.
• ШРУС заклинит. Одно из ведущих колес престанет вращаться, а второе нет. На высокой скорости это может стать причиной потери управления и серьезного ДТП.

Закрывать глаза на появившиеся симптомы неисправности точно не стоит, в дальнейшем из-за этого можно потерять не только деньги и время, но и собственное здоровье.

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Как работает трипоид. Как устроен трипоидный подшипник (внутренний шрус). Что такое трипоидный подшипник, и где находится данная деталь автомобиля

Автомобильная механика – дело довольно сложное. Осваивать ее приходится на протяжении всей жизни и каждый раз по-новому (в том случае, если Вы вдруг решите приобрести новый автомобиль малознакомой Вам марки). Сегодня мы хотим помочь освоить Вам особенности еще одной детали автомобиля – трипоидного подшипника. Если с ходу Вам не удалось понять, о каком подшипнике идет речь, переживать не стоит. Речь идет о внутреннем ШРУСе (шарнире равных угловых скоростей), который имеет особенную конструкцию под названием «трипоид». Поломки данной детали возникают не так уж и часто, однако чтобы ее устранить, приходится приложить немало усилий. Ниже мы постараемся как можно детальнее рассказать Вам об этом немного замысловатом подшипнике и о том, что делать, если он вышел из строя.

1. Что такое трипоидный подшипник, и где находится данная деталь автомобиля?

По проведенному нами мини-опросу автолюбителей было установлено, что далеко не все знают о трипоидном подшипнике и назначении данной детали. Более того, в результате наших путешествий по просторам интернет-пространства выяснилось, что эту деталь как только не называют: и триподный ШРУС, и внутренний ШРУС, и трипоид, и просто «граната». Но каким бы ни было название, речь в данной ситуации идет о , с которым мы уже знакомили Вас в предыдущих статьях на нашем блоге.

Но, как мы уже упомянули в нашем маленьком вступлении, трипоидный или триподный подшипник и являет собой особенную конструкцию ШРУСа, которая чаще всего устанавливается на автомобиль со стороны привода (к слову, это и есть ответ на вопрос, где находится трипоидный подшипник). Каждому автовладельцу также обязательно нужно знать, что данный подшипник состоит из сферических роликов и вилки, что позволяет осуществлять достаточно большие осевые перемещения, и обеспечивает при этом нелинейное изменение скорости под углом.

В чем же заключается роль данной детали, а вернее целого механизма? Всем известно, что движение автомобильных колес происходит благодаря приводу, который передает на них вращение. Однако, если бы на автомобиле не были установлены шарниры угловых скоростей, при осуществлении поворота колеса перестали бы крутиться. И вот как раз особая конструкция ШРУСа позволяет менять угол между полуосями и продолжать движение автомобиля независимо от того, в каком положении находятся его колеса.

Впервые ШРУС был изобретен еще в далеком 1927 году. Запатентовал его механик по имени Альфред Рцепп, именем которого он очень долго и назывался. Сегодня же среди автолюбителей больше распространено название «граната». Данная деталь является обязательным атрибутом каждого переднеприводного автомобиля, хотя на задне- и полноприводных машинах она также встречается нередко. В последнем случае делается это для того, чтобы сделать крепление заднего редуктора более жестким, а подвеску задних колес более независимой.

2. Как устроен трипоидный подшипник или конструкция обычного внутреннего ШРУСа?

Когда впервые приходится столкнуться с неисправностями данной детали, оказывается, что мы не так уж и много о ней знаем. Хотя ШРУС является довольно простым по своей конструкции, его размещение и сложность возможных поломок заставляет многих автовладельцев обращаться к специалистам на СТО. Все мы знаем, что данное решение является совсем не выгодным с экономической точки зрения. Поэтому давайте попробуем самостоятельно разобраться с особенностями ее конструкции.

ШРУС имеет очень большой рабочий ресурс, и при условиях правильной эксплуатации его служба может быть очень долгой. К слову, работа его чем-то напоминает работу коленного сустава, однако, в отличие от человеческого организма, он не является таким сложным. Конструкция внешнего шарнира практически идентична внутреннему, и состоит она всего из 4 деталей:

— основной корпус детали, который выполнен в виде сферической чаши с ведомым валом;

Внутри находится обойма в виде сферического кулака с ведущим валом;

Сепаратор, выполненный в виде кольца со специальными отверстиями, которые позволяют удерживать шарики подшипника;

Непосредственно сами шарики, количество которых обычно равно шести.

Единственное отличие трипоида или внутреннего ШРУСа заключается в том, что он представляет собой не шариковый подшипник, а игольчатый. При этом, на нем имеется целых три плоскости, в которых и стоит соответствующее количество игольчатых подшипников. То есть основа внешнего шарнира – это шарики, а основа внутреннего – это ролики с игольчатыми подшипниками. Независимо от того, внешним или внутренним является шарнир, поверх его обязательно устанавливается пыльник, предотвращающий попадание грязи на саму деталь и, тем самым, обеспечивающий длительность ее службы.

В отличие от привычного ШРУСа с шариковым подшипником, трипоид является более «нежной» деталью. Попадание даже самого несущественного количества грязи сразу же может стать причиной поломки. Даже смазку для игольчатых подшипников необходимо использовать предназначенную специально для них.

Также, сами трипоиды могут отличаться между собой в степени свободы, которую они передают колесам от . В любом случае, все функции трипоидного подшипника сводятся к тому, чтобы обеспечивать очень ровную передачу вращательного движения. Как известно, карданное соединение полуосей, на которое возлагается та же функция, такой способностью не обладает. Даже если одна полуось будет вращаться равномерно, то на вторую от кардана все равно будут передаваться прерывистые движения.

3. Неисправности трипоидного подшипника, с которыми может столкнуться каждый автовладелец

На первый взгляд, данная деталь не является такой уж важной для автомобиля, однако трипоид постоянно находится под очень большими нагрузками, и его неисправность полностью обездвиживает автомобиль. В связи с этим изготавливают трипоиды из очень прочных материалов, которые способны находиться в более длительной эксплуатации. Но все же, по ряду причин поломки случаются, и правильно на них реагировать должен уметь каждый водитель.

Самая первая причина, которая приводит к подобному результату, связана с агрессивным стилем езды автовладельца. Ведь чем сильнее Вы давите на газ, тем больше становится нагрузка, которая передается на привод, а с привода на наш трипоидный подшипник. Вторая причина возникновения поломок – это повреждение пылезащитного чехла или же просто пыльника внутреннего шарнира. В результате этого на деталь начинает попадать очень много пыли и грязи, увеличивается трение внутри механизма детали, и со временем она выходит из строя.

Понять, что с работой трипоидного подшипника что-то не так, можно и раньше, пока он не отказал непосредственно во время езды. В частности, первыми признаками приближающихся серьезных неприятностей, которые еще можно успеть исправить, являются:

— наличие вибраций в движении автомобиля во время его разгона;

Наличие вибраций даже при езде на скорости;

Характерный стук со стороны при езде на низких оборотах двигателя.

Если Вы наблюдаете подобное за своим автомобилем – самое время загнать его на смотровую яму и внимательно осмотреть ШРУСы, причем как внутренние, так и внешние. Если есть хотя бы незначительное повреждение на пыльнике – езда на таком авто уже становится достаточно опасной. Любой автомеханик посоветует Вам снять деталь с автомобиля, разобрать ее, промыть, заново смазать и одеть новый пыльник. Как это сделать, мы и расскажем Вам.

4. Ремонт и замена трипоидного подшипника.

Если Вы определили наличие неисправности на самом первом этапе ее появления – у Вас еще есть шансы продлить срок службы детали без ее замены. Если же успели износиться и рассыпаться игольчатые подшипники – вариантов у Вас не будет. Просто снимаем деталь, моем ее и отправляемся в магазин автозапчастей, чтобы Вам подобрали аналогичный экземпляр. Однако, давайте обо всем по порядку.

Как снять трипоид с автомобиля?

В первую очередь, Вам нужно подготовиться: найти смотровую яму или эстакаду для работ, стандартный набор инструментов автомобилиста. В зависимости от того, собираетесь Вы ремонтировать внутренний ШРУС или осуществлять его замену, Вам понадобятся либо смазка и новый пыльник, либо новая деталь. Приступаем:

— загоняем автомобиль на возвышение, чтобы нам было удобно работать со ШРУСом;

Откручиваем крепление – 6-8 болтов, которыми обоймы шарниров прикручены к шестерням дифференциала;

Вынимаем всю конструкцию ШРУСа из его гнезда и с самого вала.

Правда, есть еще один небольшой нюанс: после того, как вы открутили крепление, обязательно поверните руль в такое положение, которое позволит Вам освободить шлицевые соединения. Также, не всегда удается легко и просто вынуть деталь из ее гнезда. В идеале необходимо использовать специальный съемник для ШРУСов. Но есть он не у всех и достать его не так просто, поэтому зачастую автомобилисты пользуются молотком, монтировкой и собственной силой. Главное не переусердствовать, чтобы случайно не повредить деталь.

Определенные трудности существуют и с тем, чтобы правильно снять шарнир с вала. Для этого необходимо отстегнуть стопорное кольцо и снять хомуты пыльника, которые также будут Вам мешать снять деталь. К сожалению, на некоторых моделях автомобилей шарнир может быть закреплен сплошным штопорным кольцом, которое невозможно снять без повреждения. Делают это производители специально – у Вас не остается другого выбора, кроме как отправиться покупать новую деталь.

Механики также советуют снимать сразу два ШРУСа – внутренний и внешний. Это не только удобнее, но и безопаснее. Осуществлять ремонт деталей прямо под автомобилем не стоит. Лучше выбраться к верстаку или столу с хорошим освещением.

Разбираем сам трипоид и осуществляем его ремонт. Что делаем:

1. Снимаем большой и маленький хомут с детали.

2. Извлекаем пыльник и его внутреннюю часть.

3. Вынимаем из оболочки сам трипоид.

4. С помощью отвертки снимаем стопорную шайбу, которая закрепляет трипоид на оси, и снимаем его.

5. Промываем все детали в бензине, чтобы удалить с них не только старую смазку, но и абсолютно все загрязнения.

Далее необходимо заложить новую смазку. Мы уже упоминали, что она должна быть особенной и идеально подходить для игольчатых подшипников. Сегодня довольно легко приобрести смазку, которая предназначена непосредственно для трипоидного ШРУСа, поэтому проблем у Вас не должно возникнуть.

В первую очередь нам понадобится обойма, из которой мы достали наш трипоид (ее еще называют просто «стакан»). Внутрь нее необходимо залить примерно 90 г смазки, оставив еще немного в стандартном пакетике. Далее, помещаем уже очищенный трипод на ось и вставляем его внутрь обоймы, выдавливаем сверху оставшуюся смазку. Оптимальное количество загрузки смазки для обычного автомобиля – 140 г.

Остается лишь обратно собрать деталь, установив на нее новый и целый пыльник, плотно зафиксировать все хомуты и установить узел обратно на автомобиль. Даже если деталь была не совсем новой, это продлит срок ее службы на достаточно длительный период времени, особенно если Вы будете бережно эксплуатировать свой автомобиль.

Что же касается ситуации, когда трипоидный подшипник полностью вышел из строя, то его замена осуществляется по вышеописанному принципу: снимаем с автомобиля старую неисправную деталь и устанавливаем вместо нее новую, предварительно смазав ее необходимым количеством смазки. Главное, чтобы новый трипоид был идентичным старому, иначе разбираться с новой поломкой Вам придется если не на следующий день, то на следующей неделе.

В конструкции современных переднеприводных легковушек и полноприводных кроссоверов для передачи вращательного движения от двигателя к передним колесам применяются ШРУСы (или «гранаты»). Шарниры обеспечивают стабильную скорость вращения приводных валов независимо от угла поворота колес и перемещений подвески. Такой тип привода состоит из двух шарниров, внутреннего и внешнего, которые закреплены на полуоси. Внутренний ШРУС вставляется в коробку переключения передач, а наружный закреплен в колесной ступице.

Конструкция внутреннего и внешнего ШРУСов различна: Внутренняя граната компенсирует вибрации двигателя и КПП, а также продольные перемещения полуоси при поворотах, но обладает небольшим углом изгиба. Устройство внешнего шарнира не допускает осевых перемещений рабочих частей, но обеспечивает непрерывную передачу момента вращения при изменении взаимного расположения валов в широких пределах (от 40 до 70 градусов).

Существует две основных модификации этого узла ходовой части автомобиля: шестишариковый ШРУС Рцеппа и трипоидный шарнир равных угловых скоростей. Чтобы определить, какой ШРУС лучше, трипоидный или шариковый, нужно ознакомиться с их рабочими свойствами.

ШРУС с шариковыми подшипниками

В общем виде деталь представляет собой корпус с ведомым валом (цапфой), в который вставлена обойма (кулак). На внутренней поверхности корпуса и внешней стороне обоймы нанесены направляющие канавки, по которым двигаются шесть шариков, удерживаемые сепаратором. В центральное отверстие кулака вставляется шлицевая часть приводного вала. Для обеспечения устойчивой работы установленный шарнир заполняется смазочным материалом и герметично закрывается резиновым или силиконовым пыльником. Для шариковых ШРУСов применяются густые смазки с дисульфидом молибдена.

Преимущества шарикового шарнира

Конструкция с шестью шариками при компактных внешних размерах обладает высокой надежностью и износоустойчивостью. Нагрузка распределяется на большую контактную площадь, поэтому ШРУС может передавать крутящий момент высокой интенсивности без негативных последствий для детали.

Также шариковый шарнир обладает большим углом поворота сепаратора, минимальным люфтам между элементами и соответственно низкими вибрационными нагрузками при начале движения машины. Принцип работы ШРУСов при движении автомобиля смоделирован в следующем видеоролике:

Характеристики внутреннего шарикового ШРУСа с прямыми делительными канавками:

• Возможный угол изгиба до 22 градусов,
• Максимальное осевое перемещение до 50 мм.

Показатели внешнего шарнира «Рцеппа» с радиусными направляющими канавками:

• Возможный угол изгиба до 54 градусов,
• Осевое перемещение не допускается конструкцией.

Трипоидный ШРУС с игольчатыми подшипниками

В качестве внутреннего шарнира на современных автомобилях часто используется граната трипоидной конструкции:

В корпусе такого шарнира располагается трехлучевая вилка, напрессованная на шлицы ведомого вала. На оконечностях вилки крепятся три рабочих ролика, которые могут перемещаться по направляющим канавкам корпуса при повороте или осевом смещении узла.

Для защиты трипоидных шарниров от износа и задиров металла применяются специальные синтетические составы без твердых добавок.

Особенности трипоидного шарнира

За счет применения игольчатых подшипников обеспечивается большая стойкость трипоидов к износу, а также снижаются потери на трение элементов в узле.

Характеристики трипоидных ШРУСов:

• Возможный угол изгиба до 18 градусов,
• Максимальное осевое перемещение до 55 мм,
• Компенсация вибраций двигателя и КПП более 60%.

Также трипоид не может одномоментно выйти из строя, обездвижив автомобиль, что немаловажно для любителей езды по бездорожью. Несмотря на резкий хруст и возникшие вибрации аварийный трипоидный ШРУС позволит своим ходом добраться до места ремонта.

Выбор ШРУСа по производителю

Шарниры равных угловых скоростей — востребованная среди автомобилистов деталь, поэтому перечень производителей подобных запчастей достаточно широк. Другой вопрос в том, какие эксплуатационные свойства гарантирует тот или иной бренд.

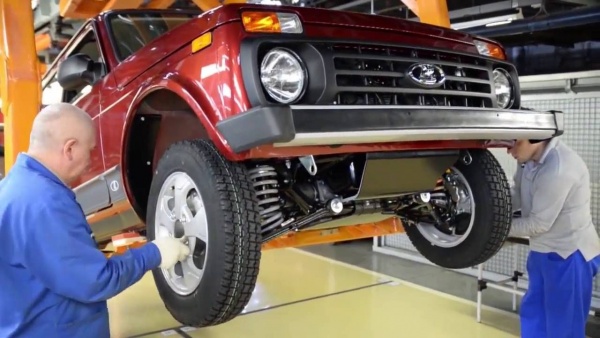

Большинство владельцев «Нивы» в качестве бюджетного, но надежного варианта советуют ставить заводские ВАЗовские шарниры в сборе с валами. В этом случае следует быть крайне внимательным при покупке, потому что количество контрафакта в данной ценовой категории просто зашкаливает.

Среди альтернативных вариантов лучшими считаются ШРУСы от фирм Lobro, GKN, PILENGA, однако есть и такие автолюбители, которых качество данной продукции разочаровало.

Еще одним фактором, негативно влияющим на срок службы гранат, является увлечение автовладельцев лифтингом своей «Нивы». В результате увеличения дорожного просвета углы изгиба ШРУСов приближаются к максимально допустимым. При последующей поездке по серьезному бездорожью может возникнуть ситуация, которая приведет к сверхнормативному перекосу полуосей и поломке шарнира.

Совет! Владельцам внедорожников следует более часто проводить профилактический осмотр и необходимую замену пыльников ШРУСов для предупреждения выхода шарнира из строя.

ШРУС, или шарнир равных угловых скоростей, — это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.

Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от «АвтоВАЗа».

Функция и расположение шарнира

О том, что представляют собой эти узлы, для чего они предназначены, знает достаточно малое число автомобилистов. И даже больше — на различных форумах эта деталь имеет множество названий.

Бурное развитие производства автомобилей с передним приводом вряд ли стало возможным без шарнира, делающего угловые скорости равными, или ШРУСа. Совершенствование его применения породило дискуссии, какой ШРУС лучше, трипоидный или шариковый.

Для чего нужен ШРУС

Сегодня ШРУСы – одни из самых эффективных механизмов, ровно передающих от мотора без мощностных потерь крутящий момент через коробку переключения передач на поворачиваемые ведущие колеса. Обычно внешний и внутренний шарниры с помощью упорных и стопорных колец прикрепляются к валу со шлицами. Внешний соединяется с колесной ступицей. Он передает на колесо крутящий момент и обеспечивает поворот.

Внутренний приспособлен к осевым перемещениям и устанавливается на привод со стороны коробки переключения передач. От нее передается вращение к приводному валу. При этом скорость вращения входного и выходного валов одинаковы, она не меняется в зависимости от угла работы шарнира.

В чем отличия между трипоидным и шариковым

Отличаются друг от друга тем, что в шариковом имеются шарики, делительные канавки или рычажки, а в трипоидном – ролики со сферической поверхностью и вилка.

Шарнир, где используются шарики, обычно представляет собой:

• корпус;
• обойму с пазами;
• шесть шариков в пазах обоймы;
• удерживающего эти шарики сепаратора;
• защитный чехол со смазкой ШРУСа .

Этот ШРУС посредством шлицов соединяется с приводным валом.

В трипоидном шарнире имеется корпус, в котором находится вилка с тремя лучами. Она напрессована на шлицы выходного вала. На лучах вилки закреплены три ролика с полусферической поверхностью, вращающихся на игольчатых подшипниках. Под них в корпусе трипоида вырезаны канавки, благодаря которым создается нужный угол поворота шарнира и возможность продольного смещения. Функции, которые он выполняет, отличаются в зависимости от того внутренний трипоид ШРУСа или внешний.

Таким образом, главное отличие между ШРУСами, что первый вращается с помощью шариков, а второй – благодаря игольчатым подшипникам.

Какой ШРУС лучше

В Сети можно обнаружить немало мнений специалистов и автовладельцев относительно того, какой из ШРУСов, трипоидный или шариковый, показывают себя лучше. Большинство из них отмечают преимущества трипоидного ШРУСа:

• способность без люфтов и ударных нагрузок работать под 45-градусным углом, обеспечивая достаточную поворачиваемость колеса;
• надежнее и долговечнее, одномоментно не выходит из строя;
• больше продольное перемещение, чем у шарикового, что позволяет компенсировать нагрузки;
• при повороте шарнира на большой угол, лучше противодействует нагрузкам;
• существенно устойчивее против скручивания;
• малые потери при осевом перемещении и смазанные легкой смазкой игольчатые подшипники дают ему высокий КПД;
• удобство установки, замены и обслуживания из-за достаточного пространства в месте установки;
• замечательная взаимозаменяемость с однотипными устройствами;
• в трипоидном меньше деталей, дешевле в изготовлении.

Надежность ШРУСов

Для долговечной работы трипоидный и шариковый ШРУС изготавливают из высокопрочных металлов. Так соблюдается геометрическая точность этих механизмов и способность без потерь передавать крутящий момент.

К обоим типам шарниров предъявляются повышенные требования относительно герметизации. Для этого они защищаются резиновым или силиконовым герметичным чехлом, который предохраняет механизмы от попадания грязи, воды и пыли. Такой чехол обеспечивает долгие годы эксплуатации шарнира. Его повреждение и несвоевременная замена приводит к быстрому выходу ШРУСа из строя.

Постоянного внимания требуют трипоиды, способные поломаться даже в результате попадания в них малого количества пыли и грязи.

шарнир равных угловых сторостей

Всем известно, что двигатель с коробкой передач достаточно жестко закреплён относительно кузова. Через сцепление (или гидромуфту) шестерёнки коробки передач (или фрикционы) крутящий момент в итоге оказывается на фланцах. А вот колёса относительно того же кузова, можно сказать, гуляют сами по себе. Они меняют и высоту и угол поворота.И расстояние между фланцами и ступицами постоянно меняется. Для передачи крутящего момента должны использоваться привода с возможностью изменения длины и угла, но без потерь передачи усилия. Для этих задач используется ШРУС- шарнир равных угловых скоростей.

У большинства автовладельцев наверняка при упоминании этого термина всплывает перед глазами вполне конкретная конструкция. Но на самом деле их несколько видов , и к ШРУСам можно смело отнести даже крестовины карданного вала. На современных автомобилях они, конечно, не применяются в трансмиссиях, но на самых распространённых двух типах, используемых в наших автомобилях, остановимся.

тот, что слева, называется триподом. Очевидно, название связано с количеством рабочих элементов, их три

в то время как в более распространённой конструкции используется шесть шариков

Неисправность классического ШРУСа чаще всего вызывается разрушением поверхности внутренней и наружной обойм

или разрушением сепаратора

В триподе чаще всего разрушается ролик

в НЕоригинальных триподах очень часто изнашивается и корпус. Например, вот ЭТО произошло за 2000 км

в «классическом» ШРУСе за счёт бОльшего количества рабочих элементов (шариков) нагрузка распределяется более равномерно, и появление раковин на обойме проявляется не сразу. В то время как разрушение роликов в триподе моментально определяется сильной вибрацией при движении.
