Как проверить варистор мультиметром. Исследуем деталь на исправность

Варистор (varistor) является полупроводниковым резистором, уменьшающим величину своего сопротивления при увеличении напряжения. Условное графическое обозначение (УГО) представлено на рисунке 1, на котором изображена зависимость сопротивления радиокомпонента от величины напряжения. На схемах обозначается znr. Если их больше одного, то обозначается в следующем виде: znr1, znr2 и т. д.

Рисунок 1 — УГО варистора.

Многие начинающие радиолюбители путают переменный резистор и варистор. Принцип действия, основные характеристики и параметры этого элемента отличаются от переменного резистора. Кроме того, распространенной ошибкой составления электрических принципиальных схем является неверное его УГО. Варистор выглядит как конденсатор и распознается только по маркировке.

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Есть три способа проверить варистор быстро и просто:

1. Визуальный осмотр.
2. Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
3. Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия. Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов.

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Виды и принцип работы

Полупроводниковые резисторы классифицируются по напряжению, поскольку от этого зависит их сфера применения. Их всего 2 вида:

1. Высоковольтные с рабочим напряжением до 20 кВ.
2. Низковольтные, напряжение которых находится в диапазоне от 3 до 200 В.

Все они применяются для защиты цепей от перегрузок: первые — для защиты электросетей, электрических машин и установок; вторые служат для защиты радиокомпонентов в низковольтных цепях. Принцип работы варисторов одинаков и не зависит от его вида.

В исходном состоянии он обладает высоким сопротивлением, но при превышении номинального значения напряжения оно падает. В результате этого, по закону Ома для участка цепи, значение силы тока возрастает при уменьшении величины сопротивления. Варистор при этом работает в режиме стабилитрона. При проектировании устройства и для корректной его работы следует учитывать емкость варистора, значение которой прямо пропорционально площади и обратно пропорционально его толщине.

Для того чтобы правильно подобрать элемент для защиты от перегрузок в цепях питания устройства, следует знать величину сопротивления источника на входе, а также мощность импульсов, образующихся при коммутации. Максимальное значение силы тока, пропускаемое варистором, определяет величину длительности и периода повторений выбросов амплитудных значений напряжения.

Маркировка и основные параметры

Маркировка варисторов отличается, поскольку каждый производитель этих радиокомпонентов имеет право устанавливать ее самостоятельно. Это, прежде всего, связано с его техническими характеристиками. Например, различия по напряжениям и необходимым уровням тока для его работы.

Вам это будет интересно Характеристика и схема подключения электросчётчика СО-505

Среди отечественных наиболее распространенным является К275, а среди импортных — 7n471k, 14d471k, kl472m и ac472m. Наибольшей популярностью пользуется варистор, маркировка которого — CNR (бывают еще hel, vdr, jvr). Кроме того, к ней прикрепляется цифробуквенный индекс 14d471k, и расшифровывается этот вид обозначения следующим образом:

1. CNR — металлооксидный тип.
2. 14 — диаметр прибора, равный 14 мм.
3. D — радиокомпонент в форме диска.
4. 471 — максимальное значение напряжения, на которое он рассчитан.
5. К — допустимое отклонения классификационного напряжения, равное 10%.

Существуют технические характеристики, необходимые для применения в схеме. Это связано с тем, что для защиты различных элементов цепи следует использовать различный тип полупроводникового сопротивления.

Их основные характеристики:

1. Напряжение классификации — значение разности потенциалов, взятое с учетом того, что сила тока, равная 1 мА, протекает через варистор.
2. Максимальная величина переменного напряжения — является среднеквадратичным значением, при котором он открывается и, следовательно, величина его сопротивления понижается.
3. Значение постоянного максимального напряжения, при котором варистор открывается в цепи постоянного тока. Как правило, оно больше предыдущего параметра для тока переменной амплитуды.
4. Допустимое напряжение (напряжение ограничения) является величиной, при превышении которой происходит выход элемента из строя. Указывается для определенной величины силы тока.
5. Поглощаемая максимальная энергия измеряется в Дж (джоулях). Эта характеристика показывает величину энергии импульса, которую может рассеять варистор и при этом не выйти из строя.
6. Время реагирования (единица измерения — наносекунды, нс) — величина, требуемая для перехода из одного состояния в другое, т. е. изменение величины сопротивления с высокой величины на низкую.
7. Погрешность напряжения классификации — отклонение от номинального его значения в обе стороны, которое указывается в % (для импортных моделей: К = 10%, L = 15%, M = 20% и Р = 25%).

После описания принципа работы, особенностей маркировки и основных характеристик следует рассмотреть сферы применения варисторов.

Применение приборов

Варисторы применяются для защиты электронных устройств от скачкообразного напряжения, амплитуда которого превышает номинальное значение питания. Благодаря применению в блоках питания полупроводникового резистора, появляется возможность избежать множества поломок, которые могут вывести электронику из строя. Широкое применение варистор получил и в схеме балласта, который применяется в элементах освещения.

В некоторых стабилизаторах величин напряжения и тока также используются специализированные полупроводниковые резисторы, а варисторы-разрядники с напряжением более 20 кВ применяются для стабилизации питания в линиях электропередач. Его можно подключить также и в схему проводки (схема 1), защитив ее от перегрузок и недопустимых амплитудных значений тока и напряжения. При перегрузке проводки происходит ее нагрев, который может привести к пожару.

Вам это будет интересно Математическая запись закона Джоуля-Ленца и его применение

Схема 1 — Подключение варистора для сети 220В.

Низковольтные варисторы работают в диапазоне напряжения от 3 В до 200 В с силой тока от 0,1 до 1 А. Они применяются в различной аппаратуре и ставятся преимущественно на входе или выходе источника питания. Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты.

Однако технология их изготовления не стоит на месте, поскольку создала радиоэлемент с временем срабатывания менее 0,5 нс. Этот полупроводниковый резистор изготовлен по smd-технологии. Конструкции дискового исполнения обладают более высоким временем срабатывания. Многослойные варисторы (CN) являются надежной защитой от статического электричества, которое может вывести из строя различную электронику. Примером использования является производство мобильных телефонов, которые подвержены воздействию статических разрядов. Этот тип варисторов также получили широкое применение в области компьютерной технике, а также в высокочувствительной аппаратуре.

Проверка варистора мультиметром, определяем работоспособность

Каждая радиодеталь в электрической схеме имеет свое предназначение. Одни меняют параметры, другие являются сигнализаторами состояния или исполнителями команд.

Есть радиоэлементы, отвечающие за безопасность и защиту (речь идет не о банальных предохранителях). Например, варистор, который резко меняет свои характеристики при скачках напряжения.

Это свойство используется в системах защиты блоков питания и коммутационных устройств. Кроме того, он используется в качестве простейшего фильтра импульсного напряжения. Деталь недорогая, но достаточно эффективная.

Если ваш удлинитель или электроприбор не выполняет свою функцию после скачка напряжения, не торопитесь вникать в устройство схемы. Иногда достаточно знать, как проверить варистор мультиметром.

Достоинства и недостатки

Для использования варистора следует ознакомиться с его положительными и отрицательными сторонами, поскольку от этого зависит защита электроники. К положительным качествам следует отнести следующие:

1. Высокое время срабатывания.
2. Отслеживание перепадов при помощи безинерционного метода.
3. Широкий диапазон напряжений: от 12 В до 1,8 кВ.
4. Длительный срок службы.
5. Низкая стоимость.

У варистора, кроме его достоинств, существуют серьезные недостатки, на которые следует обратить внимание при разработке какого-либо устройства. К ним относятся:

1. Большая емкость.
2. Не рассеивают мощность при максимальном значении напряжения.

Емкость полупроводникового прибора находится в пределах от 70 до 3200 пФ и, следовательно, существенно влияет на работу схемы. Эта величина зависит от конструкции и типа прибора, а также от напряжения. Однако в некоторых случаях этот недостаток является достоинством при использовании его в фильтрах. Значение большей емкости ограничивает величину напряжения.

При максимальных значениях напряжения для рассеивания мощности следует применять варисторы-разрядники, поскольку обыкновенный полупроводниковый прибор перегреется и выйдет из строя. Каждому радиолюбителю следует знать алгоритм проверки варистора, поскольку при обращении в сервисные центры существует вероятность заплатить за ремонт больше, чем он стоит в действительности.

Свойства варистора

Основное свойство варистора заключается в его особенности сокращать своё собственное сопротивление в зависимости от поступающего на него напряжения. Чем выше подаётся напряжение, тем более меньшим сопротивлением он начинает обладать. Варисторы подключаются в электрическую плату параллельно защищаемому устройству, в штатном режиме варистор работает при номинальном напряжении того устройства, которое он защищает.

В обычном режиме электричество проходящее сквозь варистор ничтожно мало, и поэтому он в подобных условиях выполняет роль изолятора.

Если возникает резкий скачок электричества варистор из-за нелинейной своей характеристики мгновенно сокращает значение своего сопротивления до десятых долей Ома и снимает нагрузку с общей сети, защищая ее, излучая теплом излишек полученной энергии. В подобных ситуациях сквозь варистор может мгновенно проходить напряжение силой в тысячи ампер.

Варистор совершенно безынерционный прибор, как только увеличивается напряжение в сети, в нём тотчас же падает его сопротивление.

Как проверить варистор: используем мультиметр и другие способы

Варистор является разновидностью полупроводникового резистора с функцией предохранителя защищаемой цепи. Принцип работы варистора основан на резком и быстром уменьшении его электрического сопротивления при повышении напряжения на контактах. Отсюда следует параллельный способ подключения прибора к тому участку схемы, который необходимо шунтировать.

В штатном режиме варистор бездействует – он необходим при пиковых всплесках напряжения, которое может вывести из строя защищаемую схему. Рост разницы потенциалов приводит к протеканию тока через варистор, избыточная энергия выделяется прибором в тепловом виде. Внешне типичный варистор выглядит как таблетка с двумя усиками-выводами и похож на конденсатор, отличаясь от него по нанесенной маркировке.

Основные параметры и маркировка варисторов

Данный тип полупроводниковых приборов выпускается в двух разновидностях. Низковольтные варисторы срабатывают на напряжение в диапазоне от 3 до 200 Вольт, они применяются в бытовой аппаратуре. Высоковольтные способны реагировать на напряжение до 20 000 Вольт и используются в промышленности.

По маркировке прибора можно понять не только его назначение (и отличить от конденсатора), но и получить представление об основных характеристиках.

Например, варистор с надписью 20d421k имеет диаметр 20 миллиметров, пороговое напряжение открытия в 420 Вольт, а буква k обозначает допустимое отклонение данного напряжения, равное 10 %. То есть этот прибор может сработать уже при подаче 378 Вольт на его контакты (420 – 42).

На электрических схемах варистор обозначается аббревиатурой znrX, где X – количество приборов на данном участке схемы.

Проверка варистора – осмотр, омметр и мультиметр

При срабатывании данного полупроводникового прибора происходит значительное выделение тепла и варистор может сгореть. Это происходит при большом значении пикового напряжения, при его длительной подаче либо при сочетании обоих факторов.

Способов проверки варистора на дальнейшую работоспособность существует несколько:

• Внешний осмотр. Его не стоит отвергать, так как многие современные схемы плотно упакованы, и нарушение целостности внешней оболочки прибора легко не заметить. Любые трещины, вспучивания или потемнения на корпусе варистора сигнализируют о его выходе из строя.
• Прозвон с помощью мультиметра. Достоверно проверить варистор на исправность мультиметром прямо на плате невозможно — придется выпаивать как минимум один контакт. Важно провести измерение в обоих направлениях, поменяв щупы местами друг с другом. Селектор режимов мультиметра необходимо установить на ячейку «проверка диодов», обычно рядом с ней нарисован символ диода и значок акустической индикации. Целый варистор не прозванивается ввиду своего значительного сопротивления.
• Измерение омметром либо мегаомметром. Следует установить омметр на максимальное значение, в большинстве бытовых приборов таковым является 2 МегаОма. На шкале они могут быт обозначены как 2000К или 2M. В теории измеренное сопротивление должно быть бесконечным, на практике омметр может показать значение сопротивления исправного варистора в 1,5…2 МегаОма. Если прозванивать варистор мегаомметром, важно установить правильное значение напряжения на его выводах. В мощных измерительных приборах оно может быть выше, чем пороговое напряжение открытия варистора. Проще говоря, полупроводниковый предохранитель можно сжечь в процессе проверки.

На практике использование мультиметра для диагностики исправности варисторов встречается не столь часто, так как в большинстве случаев достаточно внешнего осмотра. При замене сгоревшего предохранителя следует обратить внимание на технические характеристики его предшественника, иначе новый варистор выйдет из строя значительно быстрее либо не выполнит свою шунтирующую функцию и допустит повреждение целого электронного блока.

Электромагнитный насос jypc-2 16 w для парогенератора

Оригинальный электромагнитный клапан jypc-2 подходит для парогенератора (пароутюга) Ariete, Delonghi, Braun, Mie Deluxe, Mie Creative, Mie Magic Style и к другим отпривателям с аналогичными характеристиками. Вибрационная помпа jypc-2a02, jypc-2a02 и другие мощностью 16 w. Код производителя: AT5171450060.

Доставка осуществляется по Беларуси и России.

jypc-2 16 w электромагнитный клапан.

Оригинальный электромагнитный клапан jypc-2 подходит для парогенератора (пароутюга) Ariete, Delonghi, Braun, Mie Deluxe, Mie Creative, Mie Magic Style и к другим отпривателям с аналогичными характеристиками. Вибрационная помпа jypc-2a02, jypc-2a02 и другие мощностью 16 w. Код производителя: AT5171450060.

Доставка осуществляется по Беларуси и России.

Как купить со скидкой -> смотрите тут.

Основные характеристики:

ГАРАНТИРУЕМ 100% совместимость! Не подойдёт — вернем деньги!

Насос п одходит к моделям отпаривателя Мие:

• Mie Deluxe
• Mie Creative
• Mie magic style

Магазин в Минске

О доставке по Минску, Беларуси, России

Заказать эектромагнитный насос можно на сайте через корзину или по телефонам:

+375 29 690-29-68

+375 33 690-29-68

+375 25 690-29-68

Как проверить тестером симистор BTB16-700BW

Для управления мощностью используются тиристоры. Их применяют в регуляторах света или при контроле оборотов двигателей. В процессе ремонта выявить неисправность такой радиодетали с помощью мультиметра несложно. Все тиристоры проверяются одинаково. Зная, как проверить BTB16-700BW, можно будет определить работоспособность и других элементов тиристорного семейства.

Назначение и устройство

Тиристор — это электронный прибор, построенный на монокристалле полупроводника с несколькими p-n переходами. Характеризуется такое устройство двумя устойчивыми режимами работы: закрытым, когда проводимость отсутствует, и открытым — прибор находится в состоянии высокой проводимости. Тиристор можно рассматривать как электронный ключ. В зависимости от его состояния электрический сигнал может как поступать далее на схему, так и нет.

В семейство тиристоров входит несколько видов приборов, различающихся по виду проводимости, например, симистор, динистор, тринистор. Для работы в цепи переменного тока используется симистор, поскольку он может проводить ток в любом направлении. Такой прибор в своей конструкции имеет три вывода, поэтому в английской литературе он называется TRIAC (triode for alternating current), что переводится как триод переменного тока.

Два вывода устройства называются управляемыми, а один — управляющим. Симистор не имеет анода и катода. В электрических схемах электронный ключ подключается последовательно с нагрузкой. Для его перехода из закрытого состояния в открытое на управляющий вывод устройства должен поступить сигнал определённой амплитуды, при этом ток сможет беспрепятственно протекать в обоих направлениях.

Особенностью симистора является то, что для поддержания того или иного его состояния не требуется постоянное присутствие напряжения на переключающем электроде, а для изменения проводимости хватит лишь короткого импульса. Но при этом существует условие, заключающееся в том, что через управляемые выводы должен протекать ток некой величины, называемый током удержания.

На схемах и в технической литературе симистор подписывается буквами VS с цифрой, указывающей на его порядковый номер. Изображается он в виде параллельно стоящих относительно друг друга треугольников с противоположно направленными вершинами. С основания одной из геометрических фигур выводится площадка, обозначаемая латинской буквой G (затвор). Два других вывода подписываются T1 и T2, обозначая силовые выводы. В некоторых схемах управляемые электроды могут обозначаться буквой A.

Интересным фактом является то, что этот полупроводниковый прибор был изобретён в Мордовском научно-исследовательском электротехническом институте в 1963 году.

Принцип работы

Хоть элемент является довольно надёжным прибором, случается так, что он выходит из строя. Но чтобы выполнить правильно проверку симистора, необходимо уметь не только пользоваться измерительными поборами, а также понимать суть его работы.

Представить полупроводниковый элемент можно двумя тиристорами, которые подключены относительно друг друга встречно-параллельно. Как и диод, триак имеет p-n переходы, но их количество у него больше. Структура прибора состоит из пяти чередующихся слоёв. В зависимости от приложенного напряжения к управляющему выводу в барьерных переходах начинаются процессы рекомбинации и движения основных носителей заряда или, наоборот, расширение запрещённых зон.

Симистор переходит в состояние, когда через него могут свободно проходить заряды, при выполнении двух условий:

• на его управляющий вывод подаётся ток нужной амплитуды (отпирающий);
• разность потенциалов между управляемыми электродами соответствует некоторой величине, определяющейся параметрами устройства.

В иных же случаях полупроводниковый ключ окажется запертым. При использовании прибора в схемах с переменным сигналом на выводах будет постоянно изменяться полярность напряжения, поэтому режим работы устройства разделяют на четыре квадранта. В каждом квадранте существуют свои условия для отпирания или запирания.

Если между силовыми выводами разность потенциалов равна V A1-A2 >0, а относительно управляющего электрода на входе A1 находится отрицательное напряжение, то симистор соответствует второму квадранту с определёнными его значениями отпирающего (Igt) и удерживающего (In) токов.

Из-за своей особенности работы такой тип тиристоров изначально использовался в качестве управляющего элемента на производственных станках, позволяя на них плавно подавать ток. Это были довольно габаритные устройства, требующие массивного охлаждения. Но эволюция прибора привела к уменьшению габаритов и улучшению технического процесса изготовления. Это дало возможность применять триаки совместно с компрессорным оборудованием, электронагревательными системами, электроинструментами и зарядными блоками.

Характеристики прибора

Как и любой электронный полупроводниковый прибор, симистор характеризуется рядом технических параметров. Именно они дают возможность использовать его в том или ином оборудовании. Правильность работы устройства определяется соответствием заявленных характеристик реальным, а суть измерений сводится к получению значений этих параметров.

Для комплексного измерения характеристик требуются специализированные приборы, недоступные для бытового применения, поэтому для проверки симистора радиолюбители чаще всего используют тестер и специальные схемы. Например, популярный симистор BTB16-700BW характеризуется следующими техническими параметрами:

1. Максимальное напряжение Vrpm — 700 В. Обозначает граничную разность потенциалов, превышение которой приводит к повреждению структуры элемента.
2. Циклическое импульсное напряжение Vdrm — 700 В. Даже если электронный ключ будет закрыт, а уровень сигнала, приложенный на элемент, превысит 700 вольт, его переходы выйдут из строя.
3. Наибольшее значение среднего тока в открытом состоянии Irms — 16 A. Характеризует силу тока синусоидальной формы, способную проходить через симистор продолжительное время без его выхода из строя.
4. Пиковое значение импульсного тока Itsm равно 168 A. Этот параметр обязательно указывается со временем, в течение которого прибор не получит повреждения. Так, для BTB16–700BW оно составляет 16,7 ms.
5. Ток затвора Ig — 10—50 mA. Зависит от полярности напряжения, приложенного к выводам устройства, и параметров входного сигнала. Указывается в виде интервала.
6. Скорость нарастания тока dI/dT — 14 А/мс. Определяется для открытого состояния. Если она будет превышена, то элемент выйдет из строя.
7. Время включения t — 2мкс. Показывает время, прошедшее до достижения током на затворе 10% от своего наибольшего значения, когда при этом напряжение между силовыми электродами уменьшилось на такой же процент.
8. Скорость роста напряжения dV/dT — 1000 В/мкс. Если это значение будет больше указанного, то прибор не сможет правильно работать, то есть возникнут ложные открывания и закрывания.

Кроме этих параметров часто указываются и второстепенные характеристики, например, рабочий диапазон температур (от –40 °C до +125 °C), тип корпуса (TO-220 AB).

Тестирование элемента

Существует несколько способов проверки симистора на работоспособность. Для самого простого понадобится только лишь мультиметр, а для более сложных измерений — автономный источник питания или тестовая схема.

С помощью тестера проверка происходит с использованием знаний, основанных на принципе работы симистора. Диагностика мультиметром не сможет определить все характеристики элемента, но вполне достаточной будет для первичного тестирования работоспособности.

Простую проверку можно осуществить, используя лампочку и элемент питания. Для этого одна клемма батарейки подключается на управляющие и рабочие выводы симистора, а вторая — на цоколь лампочки. Вывод элемента соединяется с центральным контактом осветителя. В этом случае переход должен быть открыт, тогда лампочка загорится.

Если же ещё до подачи напряжения на управляющий вывод осветительное устройство загорелось, то это говорит о том, что симистор неисправен, а его переходы пробиты. Такой элемент можно дальше не проверять, так как он неисправный.

Проверка тестером

Для проведения тестов подойдёт прибор любого типа действия, но при этом необходимо, чтобы значения выдаваемого им тока хватило для переключения элемента. Поэтому более предпочтительным будет использование аналогового прибора. Например, чтобы проверить тестером BTB12-800CW, понадобится обеспечить ток порядка 30 мА, а для BTB16-700BW этот показатель должен быть равен 15 мА.

Также понадобится обратить внимание на состояние батарейки, стоящей в тестере. В цифровом устройстве на экране не должен высвечиваться значок замены батарейки, а в аналоговом при закорачивании щупов друг на друга стрелка должна указывать на ноль.

Суть измерения сводится к проверкам переходов прибора. Для этого тестер переключается в режим прозвонки сопротивлений на самый маленький диапазон. Выполнять проверку лучше всего в следующей последовательности:

1. Измерительные щупы подключаются к силовым выводам симистора T1 и T2. Если радиоэлемент исправен, то мультиметр должен показать бесконечно большое сопротивление.
2. Меняется полярность приложенного сигнала на рабочих выводах. Для этого измерительные щупы переставляются. Сопротивление также должно быть большим.
3. Кратковременно соединяется рабочий вывод T1 или T2 и управляющий электрод G.
4. Снова измеряется сопротивление перехода между T1 и T2. В одну сторону оно должно измениться. Так, для BTB12-800CW оно составит около 50 Ом.
5. Изменяется полярность. При этом импеданс перехода должен быть большим, что соответствует отсутствию обратного пробоя.

Такое поведение симистора при проверке тестером говорит о большой вероятности его исправности. Также стоит отметить, что во время такой проверки необязательно полностью выпаивать радиоэлемент из цепи, а достаточно лишь отсоединить его управляющий контакт.

Использование схемы

Существует множество различных схем, использующихся радиолюбителями для тестирования работоспособности триака. Но лучше применять универсальную схему, способную проверить любой элемент тиристорного семейства, например, BTB16-700BW. Она не нуждается в настройке и работает сразу после сборки. Для того чтобы её собрать, понадобятся следующие элементы:

1. Резисторы R1—R4 470 Ом, R4—R5 1 кОм.
2. Конденсаторы С1 и С2 — 100 мкФ х 6,5 В.
3. Диоды VD1, VD2, VD5 и VD6 — 2N4148; VD2 и VD3 — АЛ307.

В качестве источника питания можно использовать батарейку типа КРОНА.

Суть измерений сводится к следующим действиям: переключатель S3 переставляется в верхнее положение, в результате на устройство подаётся питание. После этого кратковременным нажатием на кнопку S2 подаётся ток на управляющий вывод элемента.

Если BTB16-700BW рабочий, то его переход должен открыться, о чём просигнализирует светодиод VD3. Затем переключатель устанавливается в среднее положение, светодиод должен погаснуть. На следующем этапе S3 переключается в нижнее положение, и нажимается кнопка S2. Результатом этих действий будет загорание светодиода VD4. Такое поведение симистора позволит со стопроцентной уверенностью заявить о его работоспособности.

Проверить симистор не так уж и сложно, особенно если использовать тестер, хотя лучше собрать специальную схему. Но при этом стоит отметить, что из-за высокой чувствительности триаков к току переключения в качестве мультиметров лучше применять стрелочные приборы.

Jypc 2 16w как проверить

Электромагнитный насос jypc-2 16 w для парогенератора

Оригинальный электромагнитный клапан jypc-2 подходит для парогенератора (пароутюга) Ariete, Delonghi, Braun, Mie Deluxe, Mie Creative, Mie Magic Style и к другим отпривателям с аналогичными характеристиками. Вибрационная помпа jypc-2a02, jypc-2a02 и другие мощностью 16 w. Код производителя: AT5171450060.

Доставка осуществляется по Беларуси и России.

jypc-2 16 w электромагнитный клапан.

Оригинальный электромагнитный клапан jypc-2 подходит для парогенератора (пароутюга) Ariete, Delonghi, Braun, Mie Deluxe, Mie Creative, Mie Magic Style и к другим отпривателям с аналогичными характеристиками. Вибрационная помпа jypc-2a02, jypc-2a02 и другие мощностью 16 w. Код производителя: AT5171450060.

Доставка осуществляется по Беларуси и России.

Как купить со скидкой -> смотрите тут.

Основные характеристики:

ГАРАНТИРУЕМ 100% совместимость! Не подойдёт — вернем деньги!

Насос п одходит к моделям отпаривателя Мие:

• Mie Deluxe
• Mie Creative
• Mie magic style

Магазин в Минске

О доставке по Минску, Беларуси, России

Заказать эектромагнитный насос можно на сайте через корзину или по телефонам:

+375 29 690-29-68

+375 33 690-29-68

+375 25 690-29-68

Jypc 5 принцип работы

Аппарат включается, нагревается, компрессор срабатывает, индикатры показывают все ОК. При нажатии кнопки подачи пара нет щелчка электромагнитного клапана и подачи пара. При этом тускнеет яркость индикатора питания. Вопросы:

1. Как разобрать аппарат

2. Где можно найти схему

3. В чем наиболее вероятна проблема – в клапане или в управлении?

Если кто может помочь – прошу откликнуться!

Re: Парогенератор Philips CG9045, не подается пар

2. Где можно найти схему

3. В чем наиболее вероятна проблема – в клапане или в управлении?

2. Самому искать лень? тогда просить производителя.

3. Вероятность утешит или решит проблему?

Re: Парогенератор Philips CG9045, не подается пар

Вероятность, я надеялся, поможет направить поиск в нужное русло.

Кстати, сравнил с исправным. На исправном бойлер нагревается так, что мокрый палец шипит, а на этом горячий, но не настолько.

Re: Парогенератор Philips CG9045, не подается пар

Когда прибор включен и несколько раз понажимать кнопку подачи пара – из корпуса генератора снизу подтекает вода. То есть, каким то образом вода из бойлера вытекает наружу именно если нажимать подачу пара.

Re: Парогенератор Philips CG9045, не подается пар

. Форум ориентирован прежде всего на людей. которые, обладая достаточными техническими знаниями и подготовкой, чувствуют в себе силы произвести ремонт

Ведь пока не вскроем, пока прибором не произведём определённые замеры и сами не знаем, а лишь предполагаем. А тут за тыщи километров, с чужих слов ( кстати мы в детстве играли в игру Испорченный телефон. Вам знакома такая игра? Ну очень условия игры похожи, и результат тоже.. ) требуют чтоб прям в точку, прям тютечка в тютечку.

. -Правда есть проблемы как разобрать..И винты, и зажимы в разных комбинациях. Сделайте фото изделия с разных ракурсов ( Правило № 8. на форуме есть ограничения по размеру прикреплённых файлов. редактировать в соответствующих редакторах или выкладывать их на специальных ресурсах, например http://savepic.ru/ , http://narod.yandex.ru

Re: Парогенератор Philips CG9045, не подается пар

2. Внешне вроде все ОК, хотя на проце непонятно. или подплавлен, или просто неровность корпуса.

3. Катушка эл.маг.клапана – обрыв. Подскажете, где можно найти?

4. Однозначно недонагревает. Со слов хозяев (родня) все началось с выплескивания кипятка вместо пара, то пар – то кипяток. Хотя внешне термовыключатели в норме, я думаю нужно бы поменять. Тот же вопрос, где можно отыскать?

5. Если это все не поможет, думаю тогда с процем проблема.

Re: Парогенератор Philips CG9045, не подается пар

Re: Парогенератор Philips CG9045, не подается пар

Re: Парогенератор Philips CG9045, не подается пар

3. Катушка эл.маг.клапана – обрыв. Подскажете, где можно найти?

Re: Парогенератор Philips CG9045, не подается пар

А по поводу термовыключателей что посоветуете? Как я понимаю, они не регулируются. Или можно?

Re: Парогенератор Philips CG9045, не подается пар

Re: Парогенератор Philips CG9045, не подается пар

Re: Парогенератор Philips CG9045, не подается пар

Радиотехникой я занимался, но достаточно давно.

Так вот я пока не понимаю как увеличить (восстановить) температуру нагрева.

ТЭН отключается раньше, чем нужно. Температура нагрева ведь управляется термовыключателями? Или я что-то не понимаю?

Как я понимаю, они не регулируются. Или можно?

Что делать, если термовыключатель на 150° отключает нагрев и вода не кипит? Регулировать его или сразу менять его на 200-300°? И что это даст? Ничего.

Ответ: устранять причину – накипь.

Re: Парогенератор Philips CG9045, не подается пар

1. Я знаю, что хозяева пользовались дистилированной водой, по этому на накипь и не грешил.

2. Про термореле думал, что со временем от усталости металла может смещаться точка (t) срабатывания.

3. Не смейтесь, но подскажите как удалить накипь. Как я понимаю накипь на ТЭНе внутри бойлера, а по инструкции не рекомендуется применять никакие добавки к воде, в том числе и средства от накипи.

Re: Парогенератор Philips CG9045, не подается пар

Re: Парогенератор Philips CG9045, не подается пар

Re: Парогенератор Philips CG9045, не подается пар

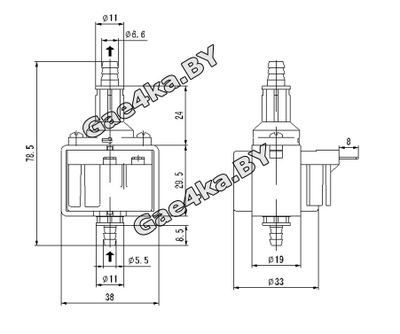

Купил ODE Tip LBA 220V – не подошла. На оригинальной Jiayin jyz-4p диаметр посадочного отверстия оказался не 10, а около 11,5 мм.

Все-таки, может кто подскажет (поможет) где найти катушку Jiayin jyz-4p ?

В соответствующем разделе этого форума я написал объявление Куплю.

В сервисных центрах говорят: приносите – отремонтируем, а з/ч не продаем.

На Митинском радиорынке вообще сказали что для Philips фик чего найдешь.

А с китайскими интернет-магазинами никогда не работал.

Re: Парогенератор Philips CG9045, не подается пар

ТС решил свою проблему? В чем причина была?

У меня почти так же Аппарат включается, нагревается, компрессор срабатывает, индикаторы показывают все ОК. При нажатии кнопки подачи пара нет щелчка электромагнитного клапана и подачи пара. Но у меня есть щелчок если залить воду через клапан очистки в бойлер, то все работает пока вода в бойлере не закончится, следовательно причина в подаче воды в бойлер. Насос подачи JIAYIN JYPC-5 срабатывает (тарахтит и периодически включается), но я не пойму он под давлением должен подавать воду или нет? Я его проверил, подает он воду без давления, чисто капает как будто.

Менять помпу эту или еще что-то может быть (тот же клапан может давать такой эффект отсутствия воды в бойлере?)? Если помпу, то где подешевле заказть можно?

Ремонт контроллера люстры с пультом

В данной статье я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры. Приведу и подробно опишу работу схемы контроллера, рассмотрю всевозможные неисправности и способы их устранения. И напоследок – пример реального ремонта, сделанного моими руками.

Такой контроллер ещё называют в быту пультом дистанционного управления, блоком радиоуправления, либо дистанционным выключателем.

По-английски название звучит “Remote Control Switch”, дистанционно управляемый выключатель. Либо – “Digital Remote Switch”, что сути не меняет.

Где в основном применяется блок управления люстрой и как он работает, я очень подробно расписал в других моих статьях:

, . . Ремонт и схема светодиодного драйвера.

, , (сумеречного реле).

Всё, хватит вступления. Переходим непосредственно к теме статьи.

Как устроен контроллер с пультом для люстры

Коротко ещё раз, о чём речь.

Этот дистанционный выключатель, как система, физически состоит из двух устройств – из передатчика (Transmitter), то есть пульта управления, на котором пользователь нажимает кнопки), и приемника (Receiver), который входит в состав контроллера. Приемник в контроллере распознает сигналы с пульта, и дает сигналы на включение реле того или иного канала. И уже через контакты реле питание поступает на соответствующую группу освещения.

СамЭлектрик.ру в социальных сетях:

Подписывайтесь! Там тоже интересно!

Система дистанционного управления люстрой – пульт и контроллер

Куда подключаются провода контроллера, в этой статье рассматривать не будем. Этому уделено достаточно много внимания в других моих статьях, ссылки выше.

Инструкция по использованию и подключению блока управления дана на его корпусе:

Инструкция по управлению и подключению контроллера светодиодной люстры

Вскрываем корпус. Для этого надо открутить один шуруп, остальное – как обычно в таких устройствах, на защелках:

Вскрываем корпус дистанционного выключателя. Digital Remote Switch

На фото специально пульт и контроллер положил рядом, чтобы было видно название.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Схема контроллера светодиодной люстры, разбитая на части для легкого понимания

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Ноль и фаза поступают дальше.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

Если у кого-то есть – поделитесь, пожалуйста!

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803, фото внешнего вида которого я уже приводил в начале статьи.

В процессе ремонта этого контроллера, как и любой бестрансформаторной электроники, нужно помнить о опасности – схема всегда находится под напряжением сети!

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Внешний вид схемы контроллера

Внешний вид схемы контроллера поближе

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:

Детали на печатной плате контроллера

На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Печатная плата контроллера. Вид со стороны пайки

Процесс ремонта блока управления люстрой

Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.

Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:

Подключаем контроллер для проведения измерений и проверки в процессе ремонта

Я подключил питание через клеммы Ваго, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Рекомендую для удобства, чтобы не втыкать в розетку, подключить наше устройство не через Ваго, а через двухполюсный автомат, так удобнее его включать/выключать. Номинал – чем меньше, тем лучше.

Ещё лучше, для безопасности, питать устройство через трансформатор 220/220 В, для гальванической развязки от сети. Тогда риск удара током значительно снизится.

Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).

Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.

Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.

На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.

Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.

Кстати, заметьте, что в контроллере на 2 канала емкость этого конденсатора меньше – 1 мкФ. Ведь мощность источника питания требуется меньше, чем для трех реле.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Цена такого в радиотоварах или на радиорынке – около 15 руб.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

1. в холостом ходу: 12,9В,
2. включение одного реле: 12,2В,
3. включение двух реле: 11,7В,
4. включение трех реле: 10,5В.

Всё работает нормально!

Следует заметить, что низкое напряжение питания (12…15В) может быть не только из-за неисправности схемы питания, но и из-за аномально высокого потребления тока в нагрузке. В частности, это могут быть стабилитроны, стабилизатор +5В, или нагрузка на выходе стабилизатора +5В.

Другие неисправности контроллеров люстр – ниже:

Типичные неисправности блока управления (контроллера) люстры

Следует помнить, что чаще всего в любых электронных устройствах проблемы возникают с подключением или с питанием.

В схеме контроллера ремонт может идти по таким пунктам:

1. Проверка наличия входного напряжения 220В.
2. Проверка напряжения холостого хода 12…15В на выходе диодного моста. Если этого напряжения нет, проверить ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Для исключения влияния последующих частей схемы отключить нагрузку схемы питания, перерезав дорожку на плате.
3. Проверить напряжение на входе и выходе стабилизатора +5В.
4. Проверить работу декодера. При наличии сигналов с пульта на выходах декодера и соответствующих базах транзисторов будет появляться напряжение.
5. Проверить ключевые транзисторы. При их открытии должны включаться реле.
6. При включении реле фаза должна появляться на соответствующих выходах контроллера.

Если не ремонтировать

Если ремонт зашёл в тупик, и продолжать его уже нет ресурсов (психологических, материальных и временных), то контроллер можно просто купить.

Я полагаю, что эти три контроллера имеют одинаковую начинку, за исключением количества реле с транзисторами, и мощностью внутренней схемы питания.

Всех тонкостей схемотехники и ремонта радиоуправляемых контроллеров люстр тут описать, конечно, не возможно, поэтому – задавайте вопросы в комментариях, будем разбираться вместе.

Вариант контроллера люстры:

Все контроллеры имеют примерно одинаковую схему, разные лишь бренды. Например. Фото блока управления люстрой, присланное читателем:

Контроллер люстры Wireless Switch Y-B2E на 2 выхода

Неисправный контроллер люстры CADJA B-2, нуждается в ремонте. Фото прислано читательницей

Обновление: Упрощенная схема контроллера люстры
