Как разобрать мышь a4tech x7

Как разобрать мышь.

Распространенные сегодня оптические компьютерные мышки очень надежны и способны без ремонта прослужить много лет. Но со временем перестают работать, и приходится покупать новую или ремонтировать самостоятельно отказавшую, так как починка в мастерской может обойтись дороже стоимости новой мышки.

Компьютерные мышки
Выходят мышки из строя, в подавляющем числе случаев, из-за перетирания провода в месте выхода из корпуса или плохом контакте в кнопках, обычно левой, как наиболее часто используемой. Для выполнения ремонта мышку необходимо разобрать.

Как разобрать компьютерную мышку

Для того, чтобы разобрать мышку для ремонта нужно с нижней ее стороны открутить крепежные винты. Обычно бывает один, но могут быть и несколько. В этой модели мышки половинки корпуса скреплены одним винтом.

Разборка компьютерной мышки
Если визуально винтов не видно, то, скорее всего они закрыты этикеткой или спрятаны под подпятниками. Нужно легонько надавливать на этикетку по всей площади. Если, в каком, либо месте этикетка прогибаются в форме окружности, значит, скорее всего, там и спрятан винт. У этой мышки винт спрятан под этикеткой, которую пришлось частично отклеить.

Разборка компьютерной мышки
В модели, например, TECH X-701 крепление выполнено с помощью двух винтов, один из которых тоже спрятан под этикеткой. При попытке отклеить этикетку она начала рваться, пришлось винт откручивать, проделав в этикетке отверстие. Место прокола этикетки отверткой на фотографии ниже, обозначено синим кругом.

Разборка компьютерной мышки TECH-X701
Если под этикетками винтов обнаружить не удалось, значит, они точно заклеены подпятниками. Для доступа нужно аккуратно ножиком снять подпятники. По окончанию ремонта мышки их надо будет приклеить на место, так как без подпятников она будет хуже скользить по коврику.

Разборка компьютерной мышки ECH-X5-60MD
После отвинчивания винтов, нужно раздвинуть половинки корпуса мышки со стороны открученного винта в разные стороны и снять верхнюю часть, на которой находятся кнопки.

Вскрытие корпуса компьютерной мышки
Печатная плата мышки обычно не зафиксирована винтами и установлена отверстиями на выступающие из корпуса пластмассовые стержни. Но встречаются компьютерные мышки, у которых печатная плата привинчена маленькими винтиками к корпусу. Если при попытке вынуть плату она не поддается, нужно найти и открутить все винты, которые ее крепят. Пример тому компьютерная мышка TECH X-701, которая закреплена к корпусу винтом, фиксирующим одновременно и дополнительную печатную плату боковых кнопок.

Винт крепления дополнительной печатной платы мышки TECH X-701
Чтобы вынуть плату нужно поддеть ее снизу, одновременно вынимая ось колесика из подшипниковых фиксаторов корпуса.

Внешний вид разобранной компьютерной мышки
При разборке мышки запомните, как расположены детали относительно друг друга. Особое внимание обратите на пружинку трещотки колесика (если такая есть). Она похожа на пружину от прищепки, только размером маленькая и может легко потеряться. Если при вращении колесика Вам не нравится, как работает трещотка, то можете немного подогнуть кончик пружины, который входит в соприкосновение с зубцами колесика. Давление уменьшится и колесико будет вращаться мягче.

При разборке и ремонте мышки нужно следить за тем, чтобы не допускать касания рук к поверхностям оптической призмы и других элементов оптики. Если случайно прикоснулись и на поверхности остались потожировые следы, то нужно их обязательно удалить пропитанной специальным составом салфеткой для протирки оптических деталей. Ни в коем случае не допускается применение для очистки, каких либо растворителей. Если специальной салфетки нет под рукой, то просто сотрите следы грязи мягкой чистой тканью.

Инструкции по ремонту телефонов, ноутбуков, плееров

A4TechX7

Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.

1) Две крестовые отвертки

1) Откручиваем два винта показанные на картинке ниже

2) Снимаем верхнюю часть корпуса

3) Подденьте верхнюю часть корпуса чтобы снять ее

4) Верхняя часть корпуса снята

5) Если перевернуть рамку мыши вы увидите металлическую пластину. Открутите ее

Вскрытие и ремонт мыши A4tech X7 X-710F

В далеком 2008-м году была приобретена мышка A4tech X-710F. Хотя игры я не люблю, но мышку купил именно из серии X7 по таким причинам:

Удобная форма. Другие мышки так не лежат в руке как эта, но это чисто субъективно.
Дополнительные боковые клавиши которые можно перенастроить
Тихий и плавное колесико прокрутки
Чувствительный сенсор и возможность переключения разрешающей способности (бывает очень полезно в CAD софте)

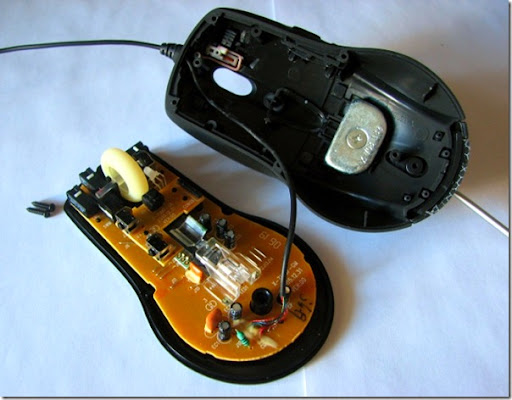

Шло время и около года назад переломился кабель у основании мышки. Эта неисправность я довольно быстро устранил укорачиванием кабеля и его перепайкой. Но тут одна хитрость есть: поскольку кабель там тонкий и состоит из 5-и отдельных многожильных эмалированных проводков, то зачистить под их пайку не так то просто. Для этого берем зажигалку и сначала немного обжигаем каждый из проводков, потом зачищаем от обгоревших остатков лака подручными средствами и, капнув немного безкислотного флюса лудим. После этого все паяется на ура. А недавно случилась другая неприятность: стало не корректно работать колесико прокрутки. Попытка разобрать и прочистить энкодер от пыли не увенчалась успехом – колесико все так же пропускало иногда обороты. Пришлось искать донора из которого можно было бы достать такой энкодер. Тут по чистой случайности друг мне отдал побитую жизнью A4tech X-718BF. У неё был переломан провод в нескольких местах + левая и правая кнопки были очень сильно изношены. Сначала думал пересадить с моей мышки кнопки и кабель, но потом отказался я от этой затеи и решил просто позаимствовать энкодер в свою мышку. Чтоб разобрать мышь достаточно выкрутить 2 винта внизу мышки (один спрятан по центру под наклейкой):

Колесико мышки кстати очень легко снимается движением в сторону от энкодера к кнопке. Видим, что они полностью идентичны, за исключением сенсора. На X-710F стоит ADNS-3060(разрешение максимум 800 cpi), а на X-718BF ADNS-3080(разрешение максимум 1600 cpi), микроконтроллеры использованы одинаковые ELAN EM78M611E:

Многие могут возразить, что зачем столько мороки и не проще ли новую купить? Во первых цена на новую A4tech X-7 ну очень не демократична, во вторых пластик на новых ужасен и еще и воняет, также новые мыши такой модели имеют дубовый толстый провод, который постоянно мешает и иногда даже отодвигает мишку после того как вы убрали руку.

Разборка мыши A4Tech X7 в картинках [FAQ]

Моей мышке уже два года, за это время она изрядно запачкалась. Решила ее разобрать и помыть, а после этого пофоткать процесс разборки — вдруг кому пригодится. Ну и фотоаппарат у нас новый — Canon Powershot S3 — тоже грех не побаловаться.

Итак, понадобятся две отвертки — побольше и поменьше.

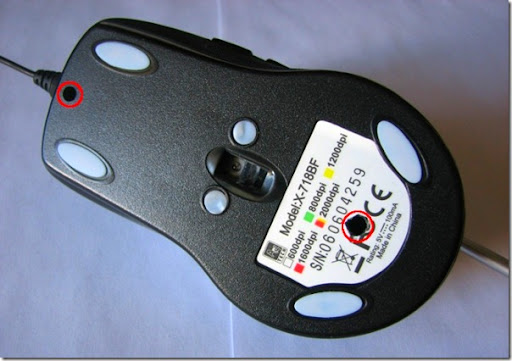

Мышь скреплена двумя винтами. Один видно сразу, второй прячется под наклейкой. Поскольку гарантия на мою мышку уже давно кончилась, я не заморачивалась, а просто прорезала дырку:

Выворачиваем винты и аккуратно снимаем верхнюю часть. Тут все спокойно, никаких пружинок или непредвиденных деталей у меня не выскочило.

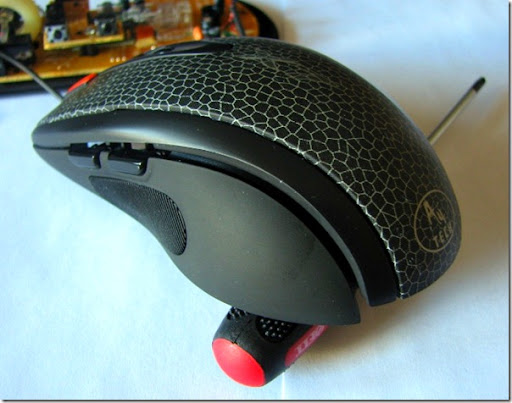

На фотке видно, что провод зажат между деталями верхней части. Поддев сзади, снимаем верхнюю деталь:

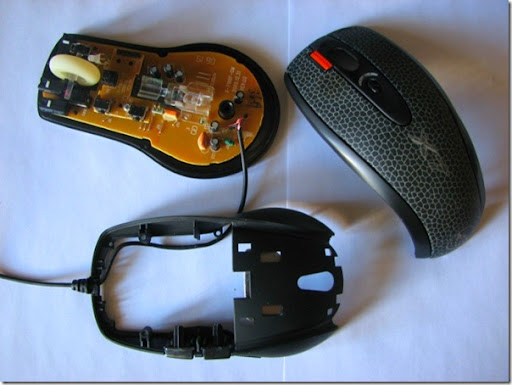

Теперь можно отделить верхние детали совсем, вынув провод:

Перевернем деталь-рамку. С обратной стороны прикручен утяжелитель. На моем написано X-708 18g. Вот почему эта мышка такая приятно-тяжеленькая! Откручиваем утяжелитель.

Теперь снимем колесико мышки. Там обычно накапливается куча грязи, поэтому неплохо бы его промыть, не боясь намочить плату. Колесико сидит довольно плотно, поэтому приподнимаем свободный конец и тянем с усилием.

Кстати, колесико состоит из двух частей. Для мытья можно их разделить:

Теперь надо снять плату с основания мышки. Откручиваем винт и снимаем.

Под платой пластиковая прозрачная деталь — отражатель, наверное. Снимаем и его. Запомним, что выступающим концом он направлен на нас.

Разборка завершена. Думаю, можно было бы еще снять самую верхнюю часть, где кнопки, отделить рыжую кнопку, но для наших целей — помыть мышку — это не нужно.

Теперь тащим все, кроме платы, винтов и утяжелителя, в ванную, драим зубной щеткой с мылом, вытираем, сушим и собираем приблизительно в обратном порядке. Только самые верхние части удобнее надевать по очереди. Обратите внимание на положение провода:

Надеваем верхнюю часть. Перед заворачиванием двух нижних винтов можно проверить, все ли работает.

Как разобрать мышь a4tech x7
