Как сделать стелс в домашних условиях

FAQ по изготовлению сабвуфера типа "Стелс"

Доброго времени суток уважаемые любители стеклопластика и качественной музыки. Сегодня, на примере Mitsubishi Lancer X будет рассмотрено построение сабвуфера типа "Стелс" в левое крыло.

Так как людей, которые хотят построить, но не знают технологию и/или как правильно пользоваться материалами, очень много, поэтому данная статья претендует на звание Пошаговой инструкции для новичков! (одобрено владельцем сообщества)

ВАЖНО! Если кому то лень читать, смотреть или еще что то, просто пройдите мимо и не задавайте потом вопросов, которые здесь будут раскрыты. Все материалы вы можете найти рынке.

Вы захотели построить сабвуфер типа "Стелс".

Прежде чем начать работу, нужно основательно закупиться а именно:

Смола полиэфирная IPP — 3 кг. (с запасом)
Стекломат 300 гр./м2 — 3 упаковки (с запасом)
Скотч малярный — 2 шт. Широкий
Кисти 2.5-3 см. шириной — 5-7 шт. (объясню ниже зачем и почему такая ширина кисти)
Ткань Лайкра — 1м.
Ткань Карпет — 1м.
Клей 88 — 1 банка (900гр. вроде)
Клей "Момент" — 2 тюбика
Резиновые перчатки — 3-5 пар. Это Ваша безопасность.

Теперь у нас есть все, что бы начать работу.

ЭТАП №1. Разборка багажника и подготовка к началу работы

Разбираем багажник, выкидываем ВСЕ! Для доп. аккуратности оклеиваем бампер и элементы, находящиеся в непосредственной близости от места проведения работ кузовных элементов бумагой, тканью, полиэтиленовой пленкой и т.д. Отдирать смолу потом неблагодарное и очень тяжкое занятие.

Берем малярный скотч. Оклеиваем место под ламинирование. Стараемся сделать так, что бы труднодоступные места, такие как область задних фонарей, верхняя часть, не стали проблемой при вытаскивании заготовки из багажника.

примерно вот так должно выглядеть подготовленное место

ВАЖНО! Не допускайте неплотного прилегания слоев скотча друг к другу! Если вы допустите такую оплошность, то впоследствии смола будет затекать в эти щели и потом отодрать скочт от заготовки будет очень сложно.

ЭТАП №2. Начало работы

С первым этапом справились. Все самое интересное впереди.

Стекломат. Мы купили стекломат плотностью 300гр./м2. Вскрываем упаковку. Разворачиваем рулон. Нарезаем небольшими квадратиками. Примерно 10х10 см. Стекломат имеет свойство расслаивания. Берем 5-7 таких кусочков и расщепляем их на 3 части. Возьмите в руки кусочек и вы сразу поймете как это сделать.

Итак, у нас получились стекломаты разной плотности. 300 и 100гр.
Разводим смолу. Скажу лишь то, что большое кол-во разводить ненужно. разведите сначала 100-150гр. этого будет вполне достаточно. Как правильно приготовить смолу рассказывать не буду. На банке есть инструкция.

И вот у нас все готово!

Берем кисть. Намазываем небольшую площадь примерно 15х15см. Зачем это нужно? Это что то вроде клейкого слоя, что бы правильно разместить стекломат. Накладываем на эту область стекломат плотностью 100гр. и пропитываем. Повторяем процедуру по всей площади.

Главное не спешить

К слову сказать, не мажте слишком много. Смола нам еще будет нужна. По поводу кисти. Если бы мы взяли широкие кисти, то был бы очень большой перерасход смолы. Проверено! А перерасход=зря потраченные деньги. оно нам не надо.

Ну а пока вы это все читали, этот слой уже подсох. Если Вы хотите высушить побыстрее, то можете использовать фен строительный или иные аппараты. Главное не ставить слишком близко поток воздуха!

25-30 см. расстояние вполне хорошее

ЧАСТЬ №3. Обработка заготовки

Если вы все правильно сделали и первый слой высох, то можете без опаски доставать свою заготовку из багажника. Следует заметить, что корпус заготовка еще не очень крепкая. И применять грубую мужскую силу не следует. Лучше аккуратненько вытаскивайте.

Вытащили? Хорошо. Теперь нам нужно набрать толщину. Вне багажника это делать гораздо удобнее и быстрее.

Сначала отделяем весь скотч с заготовки. Берем стекломат плотностью 300 (впоследствии все делаться будет только этой плотностью) и набираем толщину. 2-3 слоя вполне достаточно. НАБИРАТЬ ТОЛЩИНУ ТОЛЬКО С ВНУТРЕННЕЙ ЧАСТИ! Иначе просто потом не влезет в багажник

Главное не торопиться и не слишком много разводить смолы

Оставляем сохнуть. Нужно что бы высохло основательно.

Теперь мы должны прикинуть Нашу заготовочку в багажник. Я надеюсь вы сообразили, что с багажника нужно уже было так же отодрать весь скотч и все остальное. Прикидываем, все стало хорошо. Кое где что то где то цепляет или не вмещается. Это нормально. Поставили в крыло. Берем маркер и очерчиваем линию по которой мы будем обрезать нашу заготовку.

ВНИМАНИЕ! Данная операция очень вредна для вашего здоровья.

Вытаскиваем заготовку. Берем болгарку и обрезаем лишнее по линии, которую вы очертили.
Данную операцию следует проводить на улице. с респиратором и одежде. Пыль, которая будет лететь очень вредная. Заботьтесь о своем здоровье.

белая пыль очень вредна и от нее потом весь чешешься Готово!

ЧАСТЬ №4. Придание Индивидуальности или фантазии нет предела.

После обработки еще нужно несколько раз прикинуть нашу заготовку. Да, пока что это еще заготовка. Что бы это называлось Корпусом нужно пройти данный этап.

Изготовление передней стенки позволяет проявить Вам фантазию и различные навыки.
Ее можно изготовить как плоской (из фанеры и/или ДСП), или плавной, фигурной, как ххотите называйте.

Для начала нужно определиться с размером Динамика. Думаю как выбирать динамик вам рассказывать не нужно. скажу лишь то, что бы померить объем, просто наливаете воду в заготовку. А там уже выбор за вами.

Мной был выбран динамик 12" JBL GTO-1214.

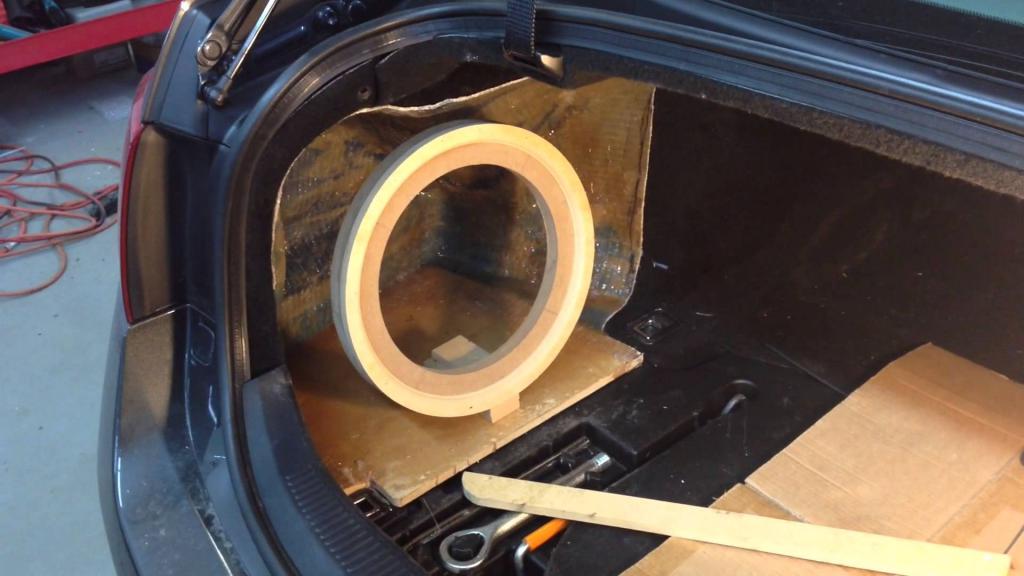

Нам нужно вырезать кольцо. Под динамик. Вырезаем.

я вырезал из ДСП. Можно использовать фанеру, ДСП, МДФ и другие материалы

Что бы закрепить кольцо, нам нужны упоры.

Так же сделаны из ДСП. Можно сделать из направляющих для гипсокартона, различного крепежа подвесных конструкций потолков и т.д. Проявите фантазию!

Впоследствии они останутся внутри и убираться не будут. Они будут служить как доп.усиление. Выставляем кольцо на желаемый наклон, вылет и т.д.

Прикидываем в багажник. Не забывайте, что у вас еще будут и вещи в багажнике лежать. так что ориентируйтесь еще и на это.

Я крепил все на клей "момент". На картинке показан Гель. Тут ошибся я. ненужно было его брать. простой секундный нужен

очень долго сохнет

Ну и фиксируем кольцо и упоры в желаемом положении

можно использовать так же клей Титан, горячий клей либо какой нить другой быстросохнущий

Ну теперь ответственное мероприятие.

Берем Ткань "Лайкра" и натягиваем на плоскость. по периметру фиксируем ткань все тем же клеем.

Это и будет наше очертание!

Пропитываем ткань смолой. и ждем пока высохнет

Серединку можно не пропитывать. Мы ее все равно будем вырезать

Второй слой. До состояния на "отлип"

Накладываем стекломат сверху и основательно пропитываем смолой.
обратите внимание, что по бокам вам нужно усилить конструкцию. для этого, когда короб высохнет, нарежьте несколько полосок стекломата и проложите его на стык с внутренней стороны короба.

серединку так же можно не пропитывать

Ну и так же наращиваем 2-3 слоя.

обязательно сделайте прикидку в багажник

ЧАСТЬ №5. Последний бой он трудный самый

Вот и высох основательно наш Короб. Да. Теперь это полноценный короб. теперь нам нужно вырезать отверстия под терминал и (если он есть фазоинвертор).

Прикидываем все эти дела и можно обшивать!
Тут все зависит от ваших средств, вкусов и желания.
Самый простой вариант это карпет. Клеить его можно на клей 88, Титан, Спец.спрей для карпета.

Можно обшить Кожвинилом, Кожей, Алькантарой, покрасить и т.д. Тут на ваше усмотрение и вкус.
Внутри вам нужно проложить 100% площади короба виброизляцией. Впринципе 3мм. вполне подойдет. Я еще и шумку наклеил.

Мной был выбран карпет 3М цвета "пепел"

багажник уже на стадии сборки

теперь Нам остается все собрать, подключить и любоваться результатом.

Внимание! Возможно Вам придется дорабатывать багажный отсек. мне пришлось сделать новый пол)

законченный вариант. Можно звонить заказчику

P.S. Надеюсь вы поняли весь тот бред что я написал) Если по какому либо из пунктов что либо непонятно спрашивайте. Я постараюсь на все вопросы ответить.

Если есть какие то замечания к статье, скажите, исправлю.

Полный отчет об Этом автомобиле и данной работе вы можете посмотреть у меня в Блоге.

Копирование и распространение, только с разрешения владельца статьи

Изготовление корпуса (короба) для стелс сабвуфера своими руками

Крышка выпиливается лобзиком по размеру внешней стороны получившегося корпуса. Внутреннее отверстие делается немного меньше диаметра динамика. Затем изготавливаются два кольца, внутренний диаметр которых должен совпадать с диаметром отверстия для динамика. Эти кольца должны стать подиумом.

После того как крышка изготовлена, ее нужно выровнять. Для этого берется полиэфирная шпатлевка и наносится на поверхность тонким слоем при помощи шпателя. После того как она высохнет, ее нужно отшлифовать наждачной бумагой. Если неровности остались, то повторить процедуру.

Затем при помощи грунтовки нужно защитить от влаги поверхность фанеры или МДФ. После высыхания грунта посадочные кольца для динамика приклеиваются к поверхности крышки. Для этого используется столярный клей или та же эпоксидная смола.

Необходимые для изготовления материалы

Для изготовления сабвуфера “Стелс” своими руками потребуются инструменты, материалы, а главное свободное время. Так как форма “Стелса” криволинейная, то корпус будет сделан из стеклоткани с использованием эпоксидной смолы. Сам процесс склейки занимает несколько дней, потому что перед нанесением каждого нового слоя необходима полимеризация предыдущего.

Для работы потребуется:

1. Стеклоткань Т 13. Это негорючий конструкционный материал высокой прочности. Он способен противостоять агрессивным средам и применяется для создания высокопрочных стеклопластиков. Активно применяется в автомобильном и лодочном тюнинге.
2. Эпоксидный клей. Цена на него зависит от объема упаковки и производителя. Поскольку объем работы предстоит большой, то для работы потребуется от 1 до 3 кг.
3. Фанера или МДФ. Этот материал потребуется для изготовления наружной части корпуса, в которую будет врезан динамик. Толщина должна быть от 0,8 см и выше. Чем толще, тем лучше.
4. Скотч малярный 50ммх50м, один или два рулона.
5. Карпет. Этот материал позволит сделать корпус в едином стиле с багажником.
6. Клей “Жидкие гвозди” для приклеивания карпета.
7. Грунтовка для древесины. Чтобы фанера не впитывала в себя влагу и не расслаивалась, ее нужно будет обработать.
8. Шпатлевка по дереву. Этот материал позволит устранить неровности поверхности перед оклеиванием карпетом.

Кроме этого потребуется фрезер или лобзик, чтобы выпилить посадочные кольца для динамика.

Как рассчитать объем сабвуфера

Изготовление сабвуфера “Стелс” своими руками — это создание короба под большой динамик, который производя колебательные движения, перекачивает воздух. Для того чтобы он мог нормально функционировать, ему нужен определенный объем внутри корпуса, в который он установлен. Для каждого размера есть рекомендации по выбору объема коробки.

Размер динамика в см

Этими объемами нельзя пренебрегать. В противном случае звучание будет плоским, а срок службы саба значительно снизится по причине избыточного сопротивления воздуха работе мембраны динамика.

Как правило, саб устанавливается в нишу, образованную аркой заднего колеса и задним крылом автомобиля. Поэтому вариантов для выбора размера динамика не так уж много. Перед тем как сделать короб для сабвуфера “Стелс”, нужно рассчитать объем этой ниши, чтобы получить представление о размере динамика. Он должен соответствовать рекомендованному для данного объема или быть меньшего диаметра.

В зависимости от формы нишир расчетобъема будет разным. Поскольку форма сложная, то подойдут формулы для расчета таких фигур как параллелепипед, треугольная призма. Возможно, что пространство ниши придется условно поделить на несколько простых геометрических фигур, и объем рассчитать, как их общую сумму.

Оклеивание карпетом

Для того чтобы наклеить карпет на внешнюю крышку “Стелса”, нужно отрезать кусок ткани, размеры которой будут превышать размер крышки саба на 10 см. Этот запас нужен для того, чтобы края карпета спрятать на обратной стороне.

Хороший результат дает использование клея “Жидкие гвозди”, а лучшим вариантом будет применение аэрозольного клея 888 Ultra. Спрей позволяет нанести равномерно клеевую основу.

Клей разбрызгивается на фанеру и на карпет. Затем выдерживается интервал 60 секунд, после чего ткань укладывается на фанеру и расправляется от центра к краям, чтобы не осталось складок. Каждый участок карпета нужно тщательно прижать к поверхности для лучшей фиксации. Склеивание происходит мгновенно и зависит от величины давления. Полное застывание происходит через сутки.

Корпус Стелс

Кроме того, хотелось бы рассказать об уникальном типе короба для саба под названием «стелс». Это идеальный корпус для проведения тюнинга. Подойдет особенно тем водителям, которые заинтересованы в освобождении пространства багажника и оригинального оформления интерьера салона авто. Как известно, короба «стелс» устанавливаются во внутренней части крыла или в нише запасного колеса. «Стелс» намного практичнее классического ящика квадратной формы, занимающего много места посередине багажного отделения.Нам понадобятся для изготовления пассивного сабвуфера «стелс» следующие компоненты:

В роли динамика будет выступать тот же 12-дюймовый вариант;
Защитная и что не менее важно – декоративная с красивым стильным видом решетка;
Розетка для подключения к усилителю;
Провод;
Фанера многослойная или ДСП;
ДВП (маленький кусок);
Эпоксидка (клей);
Стеклоткань;
Саморезы;
Электрическая дрель.

• Освобождаем багажник от всего лишнего;
• Снимаем обшивку в том месте, где будем ставить «стелс». Стараемся сделать так, чтобы динамик поместился как можно ближе к крылу;
• На пол багажника стелим пленку из полиэтилена, который выполнит две функции: защитит обшивку от клея и позволит прочнее зафиксировать корпус саба к днищу;
• Внутреннюю сторону крыла оклеиваем монтажным скотчем, желательно в два слоя;

Корпус сабвуфера стелс своими руками

• Сверху накладываем куски стеклоткани, пропитанные эпоксидным клеем;
• Через день устанавливаем пол короба, прилеив его на требуемое место;
• Далее вырезаем из ДСП боковые стенки и верхнюю крышку;
• Из фанеры изготавливаем округлую часть короба;

Округлая часть короба стелс

• Осталось вырезать и закрепить переднюю часть короба. Круг для динамика вырезаем лобзиком;
• Шлифуем поверхность и покрываем карпетом.

Готовый сабвуфер стелс

Тюнинг сабвуфера – это, конечно же, широкое понятие. В данном статье нам удалось привести лишь один вариант тюнинга, значительно освобождающего багажник автомобиля и придающего тому стильный внешний вид. В процессе работы самому будет очень важен просмотр видео обзора и фото – материалов, дающих практическое понимание. Не помешает и другая инструкция, предоставляющая пошаговую информацию.

Как сделать сабвуфер «стелс» своими руками

Рассмотрев, как сделать короб своими руками, следует отметить, что не всегда владелец намерен установить объемный ящик в багажнике. По этой причине многие автолюбители интересуются, как сделать сабвуфер «стелс» своими руками.

Хорошо известно, что стелс сабвуфер отличается практичностью, не занимает много места и часто является заводским решением на автомобилях, где в акустической системе использован саб.

Сразу отметим, качественно сделать и установить сабвуфер стелс сложнее и дороже, чем обычный ящик. Если же необходим исключительно такой вариант, тогда для изготовления и монтажа потребуется:

• НЧ-динамик;
• решетка-гриль для защиты;
• розетка для подключения к усилителю;
• провод для подключения НЧ-динамика к розетке;
• ДСП или многослойная фанера (толщина 2 см);
• немного ДВП, эпоксидный клей, стеклоткань;
• саморезы по дереву, монтажный скотч и полиэтиленовая пленка;
• инструментов нужны отвертка, дрель, лобзик и кисточка;

Определившись с местом установки, нужно разгрузить багажник, снять обшивку багажника в месте установки саба, чтобы получить возможность установить сабвуфер максимально близко к крылу автомобиля.

На начальном этапе на пол в багажнике нужно простелить полиэтиленовую пленку, чтобы защитить внутреннюю обшивку от эпоксидного клея и реализовать крепление для прикручивания задней стенки саба. Затем потребуется скотчем обклеить внутреннюю сторону. Скотч клеится в пару слоев.

Теперь нужно нарезать стеклоткань небольшими отрезками (куски по 20 см в дину и ширину). Далее указанные куски накладываются на малярный скотч, после чего осуществляется проклейка эпоксидным клеем. Стекловолокно лучше класть внахлест, что позволяет избавиться от заметных швов, стыков и т.д.

Далее слои стеклоткани прилепливаются друг на друга, промазывая эпоксидным клеем каждый слой. Основная задача — получить лист толщиной около 1 см, на что потребуется 4 или 5 слоев.

Основная задача, форма должна быть выполнена так, чтобы не мешать петлям багажника, то есть самодельный сабвуфер не должен препятствовать закрытию багажника. Убрав все лишние части, остается из ДСП вырезать боковые стенки, а также верхнюю часть-крышку. Округлую часть можно сделать из фанеры, при этом особых расчетов не потребуется.

Единственное, чтобы получилась округлая форма, фанеру нужно намочить, согнуть так, как нужно, далее прикрепить и выждать время до полного высыхания. Все листы ДСП нужно проклеивать эпоксидным клеем или использовать герметики, после чего стягивать их саморезами. Что касается короба из стекловолокна, его также приклеивают эпоксидной смолой, а после высыхания смолы для крепления используются саморезы.

Теперь остается сделать замеры передней панели, после чего ее можно вырезать. После лобзиком вырезается отверстие под динамик. После того, как панель готова, ее прикрепляют к корпусу саморезами.

Чтобы это сделать, по всей внутренней части панели ставятся бруски (расстояние выдерживается немного больше толщины фанеры). Например, 2.5 см от края. Такое решение позволит крепить переднюю часть вверху, снизу, слева и справа. Результат — надежное соединение, особенно с округлой частью.

Завершающим этапом становится вырезание отверстия для розетки, которое делается в торцевой части. По окончании оценивается прочность конструкции. Если необходимо, можно добавить еще слоев эпоксидного клея и стекловолокна на изогнутую часть.

Сделать это можно при помощи шпатлевки универсального типа. После высыхания остается выровнять поверхность средней, а затем мелкой наждачной бумагой, после чего грунтовать и красить корпус.

Как рассчитать объем сабвуфера

Изготовление сабвуфера “Стелс” своими руками – это создание короба под большой динамик, который производя колебательные движения, перекачивает воздух. Для того чтобы он мог нормально функционировать, ему нужен определенный объем внутри корпуса, в который он установлен. Для каждого размера есть рекомендации по выбору объема коробки.

Размер динамика в см

Этими объемами нельзя пренебрегать. В противном случае звучание будет плоским, а срок службы саба значительно снизится по причине избыточного сопротивления воздуха работе мембраны динамика.

Как правило, саб устанавливается в нишу, образованную аркой заднего колеса и задним крылом автомобиля. Поэтому вариантов для выбора размера динамика не так уж много. Перед тем как сделать короб для сабвуфера “Стелс”, нужно рассчитать объем этой ниши, чтобы получить представление о размере динамика. Он должен соответствовать рекомендованному для данного объема или быть меньшего диаметра.

В зависимости от формы нишир расчетобъема будет разным. Поскольку форма сложная, то подойдут формулы для расчета таких фигур как параллелепипед, треугольная призма. Возможно, что пространство ниши придется условно поделить на несколько простых геометрических фигур, и объем рассчитать, как их общую сумму.

Какими бывают короба для сабвуфера

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука. которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.

Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.

Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.

Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Интересуетесь автотюннингом? Подробная инструкция по установке парктроника своими руками специально для вас!

А вы знаете, что такое типтроник? Читайте статью о плюсах и минусах этой коробки передач.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Коротко о Стелс

Что такое Стелс? Конечно же, это не название американского вертолета или чего-то подобного. Стелс представляет собой короб для буфера, который можно назвать самым компактным из всех известных доселе типов оформления. Поместить никзочастотник в корпусе Стелс можно во многих местах, таких как заднее крыло, бардачок и так далее.

Сабвуферы стелс ваз 2114

В автозвуке тип оформления под названием Стелс совершил целую революцию. Данная технология позволяет скрытно базировать сабвуферы в таких местах, о которых ранее и мечтать было нельзя.Интересно, что по мнению «высоких спецов автозвука» корпус Стелс самостоятельно можно сделать по 3-м технологиям:

Первая технология подразумевает собирание корпуса из кусов фанеры или МДФ, проклеивании их стеклотканью, вышкуривании и покраске.

Короб стелс для сабвуфера

Стелс корпус из ДСП

Стандартный ящик для буфера

В данном случае будем работать с ДСП, что намного удобнее и безопаснее, чем в первом случае. Перчатки и респиратор здесь не так важны, а последний и вовсе не нужен (если нет, конечно, аллергии на клей и т.п.).Приступим:

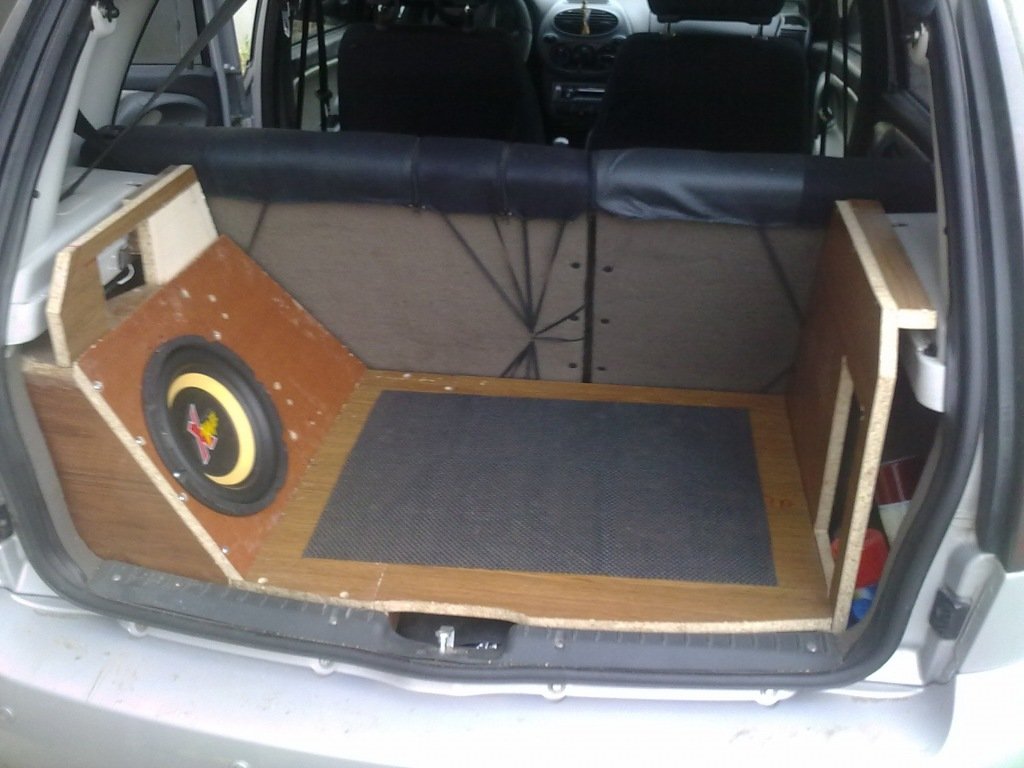

• Для начала подготавливаем багажник(см.Шумоизоляция багажника в комплексе мер по снижению шума в салоне). Рекомендуется сразу сделать люк под запаску, а дно усилить;
• В качестве отличного материала для усиления подойдет спинка от старой мебельной стенки (толщина в 1 см, как раз то, что надо);
• Разрезаем заднюю стенку шкафа и скручиваем две половинки;
• Примеряем в багажнике, где нужно, подпиливаем и подтачиваем;

Оригинальный вариант изготовления корпуса Стелс своими руками

• Вырезаем под люк отверстие;
• Остатки дерева, оставшегося после вырезки люка, скручиваем вместе и используем, как крышку.

• Усилить рекомендуется также и заднюю стенку багажника, которая на Ваз 2114 выглядит очень хлипко;
• Отрезаем из того же мебельного листа нужный кусок и наносим на него силикон;
• Прикручиваем саморезами.

Кроме всего прочего, снимать запаску и ставить ее на место теперь будет гораздо легче, чем до этого.

Стелс своими руками

• Ставим на место обивку багажника, фиксируя по всему периметру степлером;
• Начинаем изготовление корпуса для саба;
• Вырезаем два отверстия на листе мебельного куска: большое под динамик и маленькое.

• Далее вырезаем из картона шаблон, а из него соответственно все куски ДСП;
• Места стыков проклеиваем «жидкими гвоздями» и скручиваем куски между собой саморезами;
• Корпус собираем, а сверху намазываем слой автомобильной шпаклевки;
• Выравниваем поверхность аккуратно;

• Перетягиваем корпус карпетом;
• Прикручиваем саморезами к боковой части багажного отделения Ваз 2114.

Остается поставить усилитель и динамик, а также не забыть подключить автомобильный конденсатор. Использование буфера Стелс значительно облегчит жизнь водителю Ваз 2114. Уже не будет прежних проблем с извлечением запаски, а места в багажнике теперь хоть отбавляй.

Корпус Стелс из стеклоткани

Получить более обширную информацию практического свойства по данному вопросу поможет видео обзор. Не менее ценные советы можно почерпнуть из пошаговых инструкций, размещенных в других статьях нашего информационного портала. Остается только приобрести хороший низкочастотник, цена которого теперь полностью окупится с корпусом Стелс.

Как сделать сабвуфер для автомобиля?

Рассмотрим, как самостоятельно сделать автомобильный сабвуфер для вашего стального друга из обычных колонок.

Материалы и инструменты для работы

Для этого необходимо заблаговременно подготовить следующие материалы:

1. динамик — не стоит использовать устройство бывшее в применении, лучше всего приобрести качественное изделие со всеми документами в магазине;
2. защитная решетка;
3. клей хорошего качества — лучше всего эпоксидный;
4. розетка, которая способствует подключению;
5. стеклоткань;
6. провод, имеющий в диаметре 3 мм;
7. кисть;
8. фанера;
9. лист ДСП, толщина которого соответствует 16 мм;
10. саморезы и гайки, которые применяются в деревообрабатывающей промышленности;
11. болты;
12. полиэтилен;
13. универсальная шпаклевка;
14. малярный скотч.

Для работы нам потребуются следующие инструменты:

• дрель или шуруповерт;
• лобзик по дереву.

Проектирование

Как сделать сабвуфер из обычных колонок своими руками:

• Подбираем качественный динамик. Чем большая мощность будет у него, тем громче будет звук.
• Переходим к проектированию короба сабвуфера — аналогично можно воспользоваться специальным ПО. Так как мы сооружаем сабвуфер для автомобиля, то нам потребуется короб с самым высоким КПД, или его еще называют бандпасс 6-го уровня.

Очень важно, чтобы корпус был полностью загерметизирован. Для этого применяем войлок, поролон или же обычную вату

Слой герметика внутри должен иметь около двух сантиметров.
Крыша сабвуфера в обязательном порядке должна иметь съемную конструкцию и обладать высокой прочностью на стыке. Поэтому применяем слой поролона, дополнительно усиливаем конструкцию.

Место для сабвуфера

Теперь необходимо найти место нашему сабвуферу. Самым идеальным вариантом является установка его в крыло, а вот правое или левое — вы решаете сами. Некоторые автомобили имеют особенную конфигурацию в правом крыле, и там оказывается больше места для установки сабвуфера.

Как сделать сабвуфер для автомобиля в домашних условиях:

• Багажник выкладываем полиэтиленовой пленкой, затем обшивку обклеиваем малярным скотчем в два слоя.
• Стеклоткань нарезаем кусками, которые соответствуют размерам 200×200.
• Разводим эпоксидный клей. Для этого смешиваем банку смолы и банку отвердителя.

• Смазываем нарезанные заготовки эпоксидным клеем, ставим внахлест на скотч.
• Заднюю стенку самостоятельно изготовленного сабвуфера обклеиваем стеклотканью. Для этого нужно проложить три или даже четыре слоя материала.
• В течение суток даем изделию окончательно высохнуть.
• На следующий день снимаем получившуюся скорлупу. Ее толщину нужно будет нарастить вне багажника.
• Теперь приступаем к дну сабвуфера, верх которого изготавливаем в форме петель.
• Переднюю стенку прикрепляем на саморезы.
• Стыки следует промазать эпоксидным клеем.

Тонкая работа

После того, как был сконструирован корпус самодельного саба, необходимо подготовить его под акустический терминал, или так называемый динамик. На одной из его стенок, которые находятся сбоку, необходимо наметить точку будущего отверстия. Сделать это можно, применив обыкновенный школьный циркуль.

Как сделать сабвуфер для автомобиля завершенным и идеальным по внешнему виду и звучанию:

• Обрабатываем ранее изготовленную коробочку квадратной формы клеем ПВА, прикручиваем при помощи саморезов к боковине, где вырезали отверстие.
• Теперь применяем рубанок, которым срезаем все выступающие края корпуса.

• Внутри нашего короба находится перемычка. Далее при помощи электрического лобзика вырезаем на передней панели отверстие.
• В этом месте устанавливаем динамик, который крепится при помощи саморезов и клея.

Меры по защите

Когда все готово, не стоит торопиться и сразу же подключать самодельно изготовленный прибор. Творение необходимо защитить от конденсата и влаги. Влага действует разрушающе на дерево, а в нашем творении присутствует тонкий лист ДСП.

Чтобы обезопасить и защитить корпус, его следует пропитать специальным нитролаком, который применяется в мебельной промышленности. Кроме того, в обязательном порядке требуется пропитать и внутреннюю часть передней панели.

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

Видео про установку закладных гаек (более удобный вариант):

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Сабвуфер СТЕЛС — как рассчитать и сделать

Сабвуфер стелс — это знаковое явление в автозвуке, динамики в таком оформлении притягивают взгляды, выгодно смотрятся на фотографиях, могут рассказать о вкусе и педантичности владельца.

Название свое подобный тип акустического оформления позаимствовал у одноименной технологии, призванной снижать заметность определенных предметов.

В этом материале разберем, как правильно подступиться к стелсу, расскажу про основные технологии изготовления, каким образом подбирается динамик, как проектируется корпус если динамик уже есть, ну и конечно отметим плюсы и минусы.

Что интересно, я уверен, что вы почти наверняка уже все знаете сами, нужно лишь немного упорядочить информацию, и даже если вы сильно далеки от всего этого, то уверяю, что очень легко освоите логику.

Главное заблуждение

Основное заблуждение в отношении таких сабвуферов заключается в том, что часто люди думают о стелсе, как об отдельном виде корпуса на ряду с закрытым ящиком, фазоинвертором и остальными.

На самом деле, стелсом просто называют форму корпуса, которая старается вписаться в интерьер наиболее органично. Плюс к хорошему дизайну добавляется и экономия места, за счёт того, что как правило, используются ниши багажника, обычно для стандартных корпусов не задействованные.

Три способа изготовления

Существует несколько вариантов изготовления. Во времена когда полиэфирные смолы, стекломаты и прочее не были широко доступны, стелс пытались делать полностью из фанеры и даже получалось. Но, конечно нужно отметить, что способ этот трудозатратный и не очень эффективный, хотя бесспорно увлекательный.

Второй способ это использование материалов, упомянутых выше. Вам понадобятся: малярный скотч, стеклоткань (стекломат) различной толщины, формовочная ткань, полиэфирная смола, кисточки, респиратор и львиная доля аккуратности и целеустремленности. С помощью всего этого, можно соорудить практически любую форму и геометрию, ограничивать вас может только воображение.

Ну и третий способ, самый эффективный — это комбинированный, когда те детали, которые можно сделать плоскими изготавливают из фанеры или мдф, а вот там, где нужно обтекание сложных форм используются полиэфирные материалы.

Так получается сэкономить время и максимально эффективно использовать имеющийся объем. И если вы хотите изготовить сабвуфер стелс своими руками, то данный способ будет наиболее предпочтительным

Минимальная толщина стенки

В данной статье не будет информации о таких нюансах изготовления, как правильно накладывать стеклоткань, в какой пропорции наводить смолу, какую использовать шпатлёвку и по какой технике шкурить. Иначе она получилась бы просто необъятной.

На просторах того же ютуба есть очень хорошие видео об этом, более того, стоит обратить внимание не только на автозвуковые каналы, а так же на прикладные к этому делу, нюансов там действительно очень много.

Чем больше у поверхности корпуса будет поворотов, изгибов и неровностей, тем меньшей толщиной стенки можно обойтись.

Единственное, что нужно сказать в этой части, это про толщину стенки. К сожалению, здесь не получится дать какую то конкретную величину, потому что переменных достаточно много.

Разумеется толщина стенки должна быть достаточной, а вот сколько это — будет зависеть от размера корпуса, от мощности динамика, от формы, количества углов и поворотов поверхности и так далее. Основное требование заключается в том, что бы корпус не звенел, ни в коем случае не деформировался при внешнем усилии.

Для экономии трудозатрат хорошо помогают различные деревянные распорки, уголки и косынки, так же можно заложить применение виброизолирующего материала.

Но в любом случае, для хорошего результата стоит закладывать около 10 мм.

Порядок изготовления

Если говорить о самой распространённой технике, то сначала изготавливается основание корпуса, нужная ниша в автомобиле выклеивается скотчем и наносятся первые слои стекломата. Стенка набираются до тех пор, пока не появится возможность, выкорчевать эту конструкцию без поломки и вынуть наружу, а сделать это не так просто, как может показаться на первый взгляд.

Ну а вынув заготовку, можно в удобной обстановке продолжать накладывать слои с внутренней стороны. Затем крепится или так набирается фронтальная стенка. После чего все это дело шпатлюется и выводится до нужного состояния. Это так, если коротко.

Как подобрать динамик для стелса

Как уже сказано выше, стелс — это не какой-то отдельный тип оформления, это попросту внешний вид, ну а сам корпус может быть как закрытым ящиком так и фазоинвертором, да хоть бандпасом.

Но справедливости ради нужно сказать, что большинство стелсов это все-таки закрытые ящики, потому что интегрировать порт внутрь задача хоть и вполне решаемая, но тем не менее, не самая тривиальная, ведь и общего объема фазоинвертор требует много больше. Хорошие стелсы с фазоинвертором, это скорее удел студий с хорошим опытом и достаточным набором оборудования и материалов. Но делать самостоятельно, разумеется ни кто не запрещает, тем более, что примеры хороших работ есть, просто потребуется серьезная кропотливость и точность расчетов.

Динамик для объема

Самый лучший способ — это определиться, сколько объёма получится набрать в общей сложности. Это можно делать разными способами, как скрупулёзно высчитать по сложной геометрии, или, например, для закрытого ящика можно просто собирать корпус до того момента пока не появится элементарная возможность посчитать литры с помощью воды.

Зная примерный располагаемый объём, уже можно определиться с оформлением и подбирать динамик, в том числе и его размер, тот который будет хорошо играть в имеющемся объеме. Для этого можно воспользоваться инструкцией к динамику, предварительно посчитать объем, обратиться к производителю или к услугам расчета сабвуферов. Благо возможностей на сегодняшний день достаточно.

Объем для динамика

Но ситуация, когда сабвуфер подбирается заранее, по объективным причинам, бывает не всегда. Часто бывает, что динамик уже есть, а желание установить стелс очень сильно’. В таком случае алгоритм действий будет обратный.

Узнаём какой объём понадобится сабвуферу для хорошего звучания. Здесь подойдут способы указанные выше и будет даже проще, к тому же, всегда можно измерить параметры Тиля-Смолла, если есть такая возможность.

Далее, оцениваем примерно возможный объём, который сможем выделить, и если данные примерно соответствуют, то можно приступать к изготовлению.

Что делать если объема не достаточно? Если речь идёт о 10-15 процентах, то тут можно заложить применение наполнителя, который косвенно сможет нивелировать не большой дефицит в объеме и устранить возможную гулкость, а так же поможет смягчить звучание.

Если же объема не достает существенно, то правильным решением будет замена динамика на меньший размер или с другими параметрами Тиля-Смолла, который будет требовать меньшего объема

Очень важный нюанс

Небольшой, но важный нюанс — при проектировании стелса, если есть такая возможность, то предусмотрите хотя бы не большой доворот динамика, так чтобы его ось не была перпендикулярна противоположной стенке. Это положительно скажется на звучании и существенно упростит тонкие настройки, для системы, направленной на высокое качество звучания.

Безопасность

Если вы хотите сделать сабвуфер стелс своими руками, то обязательно уделите внимание безопасности при проведении работ. Потому что в процессе есть очень вредные факторы.

Обязательно применяйте очки, перчатки и хороший респиратор. Пары полиэфирных смол и мелкая пыль при обработке поверхности очень пагубно действуют на организм.

Сабвуфер «Стелс» своими руками: инструменты, материалы, порядок работ, советы по изготовлению

Некоторые автолюбители задают себе вопрос: нужен ли в машине сабвуфер? Они полагают, что полноценное звучание музыки можно получить от полноразмерных динамиков диаметром 16,5 см. Действительно, производители аудиооборудования пишут, что динамики этого размера могут воспроизводить частоты, нижний порог которых 20 Гц. Это является минимальной частотой, которую способно воспринимать человеческое ухо.

Однако если вникнуть в этот вопрос подробнее, то выяснится, что громкость при этой частоте значительно ниже, чем при частоте, допустим, 1000 Гц. При этом будет страдать звучание таких инструментов, как контрабас, бас-гитара, ударные инструменты. Все что задает ритмический рисунок музыкальной композиции, будет иметь слабое звучание.

Здесь и приходит на помощь сабвуфер.

Само название его говорит о том, что это низкочастотный динамик. Они делятся в зависимости от размера на 3 категории: 25 см, 30 см, 38 см. Чем больше диаметр, тем выше его громкость и тем большее акустическое давление он создает.

Почему “Стелс”?

Автомобильные сабы бывают открытого типа и закрытого. Открытые устанавливаются в задние полки или крепятся на заднее сиденье, что является не очень хорошим вариантом, так как пассажир будет ощущать всю мощь музыкальных вибраций.

Закрытые сабы выполнены в деревянном или пластиковом корпусе и устанавливаются в том же багажнике. Ну а решить проблему эстетики и рационального использования места помогут сабвуферы типа “Стелс”.

Название “Стелс” принадлежит американскому истребителю-бомбардировщику F — 117. Это первый самолет, воплотивший в себе технологию невидимости для наземных радаров. Что касается сабвуферов “Стелс”, то они изготавливаются таким образом, чтобы быть незаметными в багажнике машины. При осмотре открытого багажника они не бросаются в глаза. Тоже своеобразная невидимость.

Коротко о Стелс

Что такое Стелс? Конечно же, это не название американского вертолета или чего-то подобного. Стелс представляет собой короб для буфера, который можно назвать самым компактным из всех известных доселе типов оформления. Поместить никзочастотник в корпусе Стелс можно во многих местах, таких как заднее крыло, бардачок и так далее.

Сабвуферы стелс ваз 2114

В автозвуке тип оформления под названием Стелс совершил целую революцию. Данная технология позволяет скрытно базировать сабвуферы в таких местах, о которых ранее и мечтать было нельзя.Интересно, что по мнению «высоких спецов автозвука» корпус Стелс самостоятельно можно сделать по 3-м технологиям:

Первая технология подразумевает собирание корпуса из кусов фанеры или МДФ, проклеивании их стеклотканью, вышкуривании и покраске.

Короб стелс для сабвуфера

Как рассчитать объем сабвуфера

Изготовление сабвуфера “Стелс” своими руками — это создание короба под большой динамик, который производя колебательные движения, перекачивает воздух. Для того чтобы он мог нормально функционировать, ему нужен определенный объем внутри корпуса, в который он установлен. Для каждого размера есть рекомендации по выбору объема коробки.

Размер динамика в см	25	30	38	46
Объем в литрах	15-23	24-37	38-57	58-80

Этими объемами нельзя пренебрегать. В противном случае звучание будет плоским, а срок службы саба значительно снизится по причине избыточного сопротивления воздуха работе мембраны динамика.

Как правило, саб устанавливается в нишу, образованную аркой заднего колеса и задним крылом автомобиля. Поэтому вариантов для выбора размера динамика не так уж много. Перед тем как сделать короб для сабвуфера “Стелс”, нужно рассчитать объем этой ниши, чтобы получить представление о размере динамика. Он должен соответствовать рекомендованному для данного объема или быть меньшего диаметра.

В зависимости от формы нишир расчетобъема будет разным. Поскольку форма сложная, то подойдут формулы для расчета таких фигур как параллелепипед, треугольная призма. Возможно, что пространство ниши придется условно поделить на несколько простых геометрических фигур, и объем рассчитать, как их общую сумму.

Какими бывают короба для сабвуфера

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука. которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.

Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.

Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.

Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Интересуетесь автотюннингом? Подробная инструкция по установке парктроника своими руками специально для вас!

А вы знаете, что такое типтроник? Читайте статью о плюсах и минусах этой коробки передач.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Как сабвуфер органично вписать в интерьер автомобиля?

Как говорилось выше, саб должен быть незаметным в багажнике автомобиля. Чтобы этого достичь, корпус “Стелс” для сабвуфера должен отвечать следующим требованиям:

1. Его форма должна быть продумана таким образом, чтобы не “съедать” полезный объем багажника.
2. Внешний вид и фактура поверхности должна быть похожа на заводское покрытие багажного отделения. Для этих целей используется карпет разных расцветок.
3. Сабвуфер не должен мешать выниманию запасного колеса и автомобильных инструментов.

Никогда не нужно размещать “Стелс” в нише запаски. Хотя ее объем может подойти для этих целей, дорогой динамик в этом случае легко повредить.

Необходимые для изготовления материалы

Для изготовления сабвуфера “Стелс” своими руками потребуются инструменты, материалы, а главное свободное время. Так как форма “Стелса” криволинейная, то корпус будет сделан из стеклоткани с использованием эпоксидной смолы. Сам процесс склейки занимает несколько дней, потому что перед нанесением каждого нового слоя необходима полимеризация предыдущего.

Для работы потребуется:

1. Стеклоткань Т 13. Это негорючий конструкционный материал высокой прочности. Он способен противостоять агрессивным средам и применяется для создания высокопрочных стеклопластиков. Активно применяется в автомобильном и лодочном тюнинге.
2. Эпоксидный клей. Цена на него зависит от объема упаковки и производителя. Поскольку объем работы предстоит большой, то для работы потребуется от 1 до 3 кг.
3. Фанера или МДФ. Этот материал потребуется для изготовления наружной части корпуса, в которую будет врезан динамик. Толщина должна быть от 0,8 см и выше. Чем толще, тем лучше.
4. Скотч малярный 50ммх50м, один или два рулона.
5. Карпет. Этот материал позволит сделать корпус в едином стиле с багажником.
6. Клей “Жидкие гвозди” для приклеивания карпета.
7. Грунтовка для древесины. Чтобы фанера не впитывала в себя влагу и не расслаивалась, ее нужно будет обработать.
8. Шпатлевка по дереву. Этот материал позволит устранить неровности поверхности перед оклеиванием карпетом.

Кроме этого потребуется фрезер или лобзик, чтобы выпилить посадочные кольца для динамика.

Как сделать сабвуфер «стелс» своими руками

Рассмотрев, как сделать короб своими руками, следует отметить, что не всегда владелец намерен установить объемный ящик в багажнике. По этой причине многие автолюбители интересуются, как сделать сабвуфер «стелс» своими руками.

Хорошо известно, что стелс сабвуфер отличается практичностью, не занимает много места и часто является заводским решением на автомобилях, где в акустической системе использован саб.

Сразу отметим, качественно сделать и установить сабвуфер стелс сложнее и дороже, чем обычный ящик. Если же необходим исключительно такой вариант, тогда для изготовления и монтажа потребуется:

• НЧ-динамик;
• решетка-гриль для защиты;
• розетка для подключения к усилителю;
• провод для подключения НЧ-динамика к розетке;
• ДСП или многослойная фанера (толщина 2 см);
• немного ДВП, эпоксидный клей, стеклоткань;
• саморезы по дереву, монтажный скотч и полиэтиленовая пленка;
• инструментов нужны отвертка, дрель, лобзик и кисточка;

Определившись с местом установки, нужно разгрузить багажник, снять обшивку багажника в месте установки саба, чтобы получить возможность установить сабвуфер максимально близко к крылу автомобиля.

На начальном этапе на пол в багажнике нужно простелить полиэтиленовую пленку, чтобы защитить внутреннюю обшивку от эпоксидного клея и реализовать крепление для прикручивания задней стенки саба. Затем потребуется скотчем обклеить внутреннюю сторону. Скотч клеится в пару слоев.

Теперь нужно нарезать стеклоткань небольшими отрезками (куски по 20 см в дину и ширину). Далее указанные куски накладываются на малярный скотч, после чего осуществляется проклейка эпоксидным клеем. Стекловолокно лучше класть внахлест, что позволяет избавиться от заметных швов, стыков и т.д.

Далее слои стеклоткани прилепливаются друг на друга, промазывая эпоксидным клеем каждый слой. Основная задача — получить лист толщиной около 1 см, на что потребуется 4 или 5 слоев.

Основная задача, форма должна быть выполнена так, чтобы не мешать петлям багажника, то есть самодельный сабвуфер не должен препятствовать закрытию багажника. Убрав все лишние части, остается из ДСП вырезать боковые стенки, а также верхнюю часть-крышку. Округлую часть можно сделать из фанеры, при этом особых расчетов не потребуется.

Единственное, чтобы получилась округлая форма, фанеру нужно намочить, согнуть так, как нужно, далее прикрепить и выждать время до полного высыхания. Все листы ДСП нужно проклеивать эпоксидным клеем или использовать герметики, после чего стягивать их саморезами. Что касается короба из стекловолокна, его также приклеивают эпоксидной смолой, а после высыхания смолы для крепления используются саморезы.

Теперь остается сделать замеры передней панели, после чего ее можно вырезать. После лобзиком вырезается отверстие под динамик. После того, как панель готова, ее прикрепляют к корпусу саморезами.

Чтобы это сделать, по всей внутренней части панели ставятся бруски (расстояние выдерживается немного больше толщины фанеры). Например, 2.5 см от края. Такое решение позволит крепить переднюю часть вверху, снизу, слева и справа. Результат — надежное соединение, особенно с округлой частью.

Завершающим этапом становится вырезание отверстия для розетки, которое делается в торцевой части. По окончании оценивается прочность конструкции. Если необходимо, можно добавить еще слоев эпоксидного клея и стекловолокна на изогнутую часть.

Сделать это можно при помощи шпатлевки универсального типа. После высыхания остается выровнять поверхность средней, а затем мелкой наждачной бумагой, после чего грунтовать и красить корпус.

Формирование корпуса

Изготовление сабвуфера “Стелс” начинается с оклеивания ниши. Внутри нее будет создаваться корпус. Для этого малярный скотч 50ммх50м режется на полоски, которые наклеиваются на пластиковую обшивку или ковролин внутри ниши. Полученный бумажный слой будет служить основой для нанесения первого слоя стекловолокна.

Стеклоткань Т 13 находится в рулонах шириной от 90 до 100 см. Этой ширины достаточно, чтобы полностью перекрыть нишу как по ширине, так и по высоте.

До начала формирования первого слоя нужно изолировать бумажную основу от соприкосновения с эпоксидкой. Для этого бумагу можно покрыть парафином, стеарином, паркетной полиролью.

Затем нужно размешать эпоксидную смолу с отвердителем в соответствии с инструкцией и нанести ее на бумажную матрицу. После того как первый слой застыл, необходимо нанести еще один, на который будет уложена стеклоткань.

Лоскут стеклоткани берется с небольшим запасом, который после формирования корпуса нужно будет отрезать. После нанесения первого слоя стекловолокно прокатывается роликом и грубой кистью. Важно чтобы материал был полностью пропитан эпоксидным клеем. Цена некачественной работы — расслоение корпуса после полимеризации.

Затем процедура повторяется. Толщина стеклоткани 0,3 мм. Для придания необходимой прочности нужно выложить от трех до пяти слоев. Чтобы было удобнее работать, после застывания первого слоя корпус можно вынуть из багажника и продолжить работу, наклеивая стеклоткань снаружи, а не изнутри. Процесс не быстрый. Чтобы сделать сабвуфер “Стелс” своими руками, понадобится несколько дней.

В зависимости от температуры воздуха и количества отвердителя высыхание эпоксидной смолы занимает от 30 минут до нескольких часов. Отвердителем злоупотреблять нельзя. Во-первых, корпус получится хрупкий, а во-вторых, можно не успеть нанести стеклоткань, как смола застынет.

Стелс корпус из ДСП

Стандартный ящик для буфера

В данном случае будем работать с ДСП, что намного удобнее и безопаснее, чем в первом случае. Перчатки и респиратор здесь не так важны, а последний и вовсе не нужен (если нет, конечно, аллергии на клей и т.п.).Приступим:

• Для начала подготавливаем багажник(см.Шумоизоляция багажника в комплексе мер по снижению шума в салоне). Рекомендуется сразу сделать люк под запаску, а дно усилить;
• В качестве отличного материала для усиления подойдет спинка от старой мебельной стенки (толщина в 1 см, как раз то, что надо);
• Разрезаем заднюю стенку шкафа и скручиваем две половинки;
• Примеряем в багажнике, где нужно, подпиливаем и подтачиваем;

Оригинальный вариант изготовления корпуса Стелс своими руками

• Вырезаем под люк отверстие;
• Остатки дерева, оставшегося после вырезки люка, скручиваем вместе и используем, как крышку.

• Усилить рекомендуется также и заднюю стенку багажника, которая на Ваз 2114 выглядит очень хлипко;
• Отрезаем из того же мебельного листа нужный кусок и наносим на него силикон;
• Прикручиваем саморезами.

Кроме всего прочего, снимать запаску и ставить ее на место теперь будет гораздо легче, чем до этого.

Стелс своими руками

• Ставим на место обивку багажника, фиксируя по всему периметру степлером;
• Начинаем изготовление корпуса для саба;
• Вырезаем два отверстия на листе мебельного куска: большое под динамик и маленькое.

• Далее вырезаем из картона шаблон, а из него соответственно все куски ДСП;
• Места стыков проклеиваем «жидкими гвоздями» и скручиваем куски между собой саморезами;
• Корпус собираем, а сверху намазываем слой автомобильной шпаклевки;
• Выравниваем поверхность аккуратно;

• Перетягиваем корпус карпетом;
• Прикручиваем саморезами к боковой части багажного отделения Ваз 2114.

Остается поставить усилитель и динамик, а также не забыть подключить автомобильный конденсатор. Использование буфера Стелс значительно облегчит жизнь водителю Ваз 2114. Уже не будет прежних проблем с извлечением запаски, а места в багажнике теперь хоть отбавляй.

Корпус Стелс из стеклоткани

Получить более обширную информацию практического свойства по данному вопросу поможет видео обзор. Не менее ценные советы можно почерпнуть из пошаговых инструкций, размещенных в других статьях нашего информационного портала. Остается только приобрести хороший низкочастотник, цена которого теперь полностью окупится с корпусом Стелс.

Изготовление внешней крышки

Крышка выпиливается лобзиком по размеру внешней стороны получившегося корпуса. Внутреннее отверстие делается немного меньше диаметра динамика. Затем изготавливаются два кольца, внутренний диаметр которых должен совпадать с диаметром отверстия для динамика. Эти кольца должны стать подиумом.

После того как крышка изготовлена, ее нужно выровнять. Для этого берется полиэфирная шпатлевка и наносится на поверхность тонким слоем при помощи шпателя. После того как она высохнет, ее нужно отшлифовать наждачной бумагой. Если неровности остались, то повторить процедуру.

Затем при помощи грунтовки нужно защитить от влаги поверхность фанеры или МДФ. После высыхания грунта посадочные кольца для динамика приклеиваются к поверхности крышки. Для этого используется столярный клей или та же эпоксидная смола.

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

Видео про установку закладных гаек (более удобный вариант):

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Оклеивание карпетом

Для того чтобы наклеить карпет на внешнюю крышку “Стелса”, нужно отрезать кусок ткани, размеры которой будут превышать размер крышки саба на 10 см. Этот запас нужен для того, чтобы края карпета спрятать на обратной стороне.

Хороший результат дает использование клея “Жидкие гвозди”, а лучшим вариантом будет применение аэрозольного клея 888 Ultra. Спрей позволяет нанести равномерно клеевую основу.

Клей разбрызгивается на фанеру и на карпет. Затем выдерживается интервал 60 секунд, после чего ткань укладывается на фанеру и расправляется от центра к краям, чтобы не осталось складок. Каждый участок карпета нужно тщательно прижать к поверхности для лучшей фиксации. Склеивание происходит мгновенно и зависит от величины давления. Полное застывание происходит через сутки.

Окончательная установка

Окончательный этап в изготовлении сабвуфера “Стелс” своими руками — установка динамика. Для этого в задней части короба просверливается отверстие для провода. Динамик прикручивается к подиуму при помощи саморезов и сверху закрывается декоративной решеткой.

После этого вся конструкция вставляется в нишу между крылом и аркой задних колес и фиксируется саморезами.

Последнее, что нужно сделать — это подключить саб к усилителю и наслаждаться музыкой.
