Как устроена кассета велосипеда

6

Кассета велосипеда: как выбрать

Велосипед – востребованное транспортное средство. Он постепенно набирает популярность в нашей стране, все больше людей отдают предпочтение велику. Этот факт обусловлен несколькими причинами:

• Экологичность данного транспорта.
• Легкость обслуживания. Набравшись опыта, велолюбитель сможет выполнить большинство ремонтных работ.
• Низкая стоимость содержания.
• Доступность велосипедов в плане цены.
• Большой выбор различных моделей для любых целей – для катания в городе, по пересеченной местности, туризма, спортивных занятий и т. д.
• Не нужно покупать горючее.
• Довольно высокая скорость. Небольшие расстояния удается преодолеть за 10-20 минут.
• В продаже появились электробайки, которые позволяют сделать поездки еще более комфортными и снизить физические нагрузки.

Современный велик состоит из огромного количества компонентов. Каждый элемент используется с определенными целями и обеспечивает функционирование всей системы. Важным компонентом велосипеда является кассета, она применяется для регулировки скорости и адаптации под условия поездки.

Что такое кассета велосипеда и для чего она необходима

Это блок задних звездочек, состоит из двух групп элементов и переключателей. При изменении скорости цепь переходит на другие звезды, в результате регулируются параметры поездки

Блок может состоять из различного количества звездочек. Наиболее распространены детали с 7-11 элементами. За счет того, что звезды разного диаметра, следовательно разного количества зубьев, при переключении на каждую из них меняется распределение приложенной физической силы. Чтобы уменьшить нагрузку на ноги при подъеме нужно перейти на большую звезду, а на ровной поверхности или спуске переключать в сторону меньшей, следовательно каденс (число полных оборотов педалей в минуту) у нас остается на одном уровне.

Кассета велосипеда – элемент крайне простой. Поломки данного компонента – большая редкость. На практике в ней просто нечему особенно ломаться, ведь она состоит из металлических звезд и крепежных элементов.

Итак, эта деталь отвечает за регулировку скоростей, устанавливается в различные многоскоростные велики и смогла зарекомендовать себя с лучшей стороны.

Разновидности кассет

В продаже представлено огромное их количество. Но все имеющиеся решения можно поделить по нескольким критериям:

• Материал.
• Конструкция детали.
• Совместимость с различными втулками и велосипедами.
• Количество звездочек и диапазон данных элементов.

Кассету для велосипеда маркируют при изготовлении, чтобы покупатели смог быстро узнать параметры данного элемента. Но как же разобраться во всех непонятных символах? Все довольно просто.

Например, следующая маркировка 11-36Т 10-speed означает:

• Она поддерживает десять скоростей.
• Самая маленькая звездочка получила 11 зубчиков.
• Самая большая – 36.

Как видите, необязательно изучать документацию и технические характеристики при покупке. Только по маркировке детали уже можно определить все основные параметры кассеты и понять, подходит ли она в вашем случае.

Количество скоростей может отличаться у разных компонентов. Например, на старые велосипеды ставились кассеты с семью скоростями. Сейчас же в продаже наиболее распространены детали с 8-10 передачами. Дополнительно компания Campagnolo выпускает кассеты на 11 скоростей, но они подходят только для втулок их производства.

Количество зубчиков тоже может отличаться. Как правило, данный параметр зависит от типа велосипеда, на который будет устанавливаться деталь. На шоссейниках диапазон зубцов от 11 до 22-27, для горников – от 11-12 до 28-36. Число данных элементов сказывается на характеристиках скоростей велика.

Материал

Современные кассеты отличаются и по материалу, из которого происходит изготовление. Рассмотрим распространенные варианты:

• Стальные – довольно популярное решение на нашем рынке. Различные сплавы хорошо переносят механические нагрузки и обеспечивают продолжительный срок службы элементов. Но как защитить сталь от коррозии? Для этого на звездочки при изготовлении наносится покрытие из хрома или никеля. Оно оберегает металл от воздействия влаги, исключается появление ржавчины.
• Титановые – не самый распространенный вариант. Конечно, используется не чистый титан, а сплав, поскольку этот металл довольно дорогой. Титановые звездочки способны выдержать очень большие нагрузки, а их реальный срок службы даже сложно представить. Недостаток подобных кассет – высокая стоимость. Придется выложить крупную сумму при покупке данной детали.
• Алюминиевые — появились в продаже сравнительно недавно. Применяется не чистый алюминий, поскольку этот металл довольно мягкий, а специальный сплав. Удается добиться высокой прочности и небольшого веса кассеты. Но алюминиевые детали уступают стальным в плане стойкости к износу, а по цене обходятся дороже.

Вывод: Блок звезд советуем приобретать из стали. Стальной сплав обладает высокой прочностью и стойкостью к износу, а компоненты отличаются оптимальной ценой. Тратиться на титановые особенного смысла нет.

Конструкция кассеты для велосипеда

Можно выделить несколько основных разновидностей:

• На пауке. Они состоят из 2-6 звезд, которые соединены пауком. Элементы связаны друг с другом, поэтому кассета не подлежит последующей разборке.
• Разборные. Звездочки соединены специальными элементами. При необходимости кассету можно разобрать, выполнить обслуживание, поменять отдельные компоненты.
• На нескольких пауках. Отличается подобное решение от первого варианта возможностью поменять отдельные узлы. Наличие нескольких пауков позволяет выполнять минимальную разборку.
• OpenGlide. Конструкция имеет форму конуса и специальную крышку для дополнительной защиты от внешних воздействий. Деталь монолитная, разборке она не подлежит. Подобный компонент проще заменить в случае поломки, чтобы не пытаться выполнить сложный ремонт.
• X-Dome. Еще более сложный вариант от компании SRAM. За счет подбора материалов производитель смог добиться малого веса элемента и прекрасного функционирования.

Как выбрать

Обычно велик поставляется с завода с собственной кассетой. Она способна прослужить в течение продолжительного периода, конкретный срок зависит от материалов, конструкции, условий эксплуатации велосипеда.

При замене, можно приобрести точно такую же деталь или аналог. Так вы будете уверены, что не ошиблись при выборе компонента. Изучите ее маркировку, она указывает на количество зубчиков и скоростей.

Советы при выборе данной детали:

• Определите, на какой велосипед будет устанавливаться.
• Выявите совместимость компонента с другими элементами
• Обратите внимание на материал и конструкцию.
• Обязательно проверьте маркировку. Можно поэкспериментировать и подобрать кассету с другими параметрами. Но велолюбитель должен понимать, насколько подобный элемент совместим с его великом.
• Определите максимальную стоимость, учитывая свои финансовые возможности.

По отношению цена/качество стальной пакет звезд считается оптимальным вариантом, прослужит вам в течение многих лет.

Конечно, не у всех велолюбителей есть достаточно средств, чтобы купить дорогие запчасти для велосипеда. Но и сильно экономить не стоит. Дешевые кассеты изготавливаются из некачественных материалов, собираются на мелких заводах.

К характеристикам и надежности бюджетных изделий часто возникают нарекания у владельцев. Они нередко выходят из строя, или работают нестабильно. Поэтому специалисты рекомендуют кассеты из средней ценовой категории. При адекватной стоимости можно получить действительно качественное изделие, которое сможет прекрасно справляться со своими задачами.

Необходимо ли проводить обслуживание для кассет? Да, но минимальное. Смазывать эти элементы не рекомендуется, поскольку на масло быстро налипает грязь. Частички песка затрудняют вращение компонентов и царапают металл, повреждают нанесенное покрытие из никеля или хрома. Кассеты достаточно чистить от пыли и грязи время от времени. В сложном обслуживании они не нуждаются.

Можно ли проводить ремонт кассет? Это зависит от конструкции. Многие элементы являются неразборными, в них невозможно заменить отдельные компоненты. Такие кассеты проще сразу отправить на свалку в случае поломки и купить аналогичное решение.

В разборных деталях можно выполнить замену компонентов. Но потребуется найти в продаже подходящие элементы, чтобы в дальнейшем установить их в кассету. Опять же, проще приобрести новую деталь, и не пытаться реанимировать уже порядком изношенный компонент.

Видео: «Установка и демонтаж кассеты»

Напоследок мы оставим инструкцию по установке и демонтажу кассеты. Если вы будете проводить данные операции самостоятельно, то вам определенно необходимо ознакомиться с этим видео.

Кассета

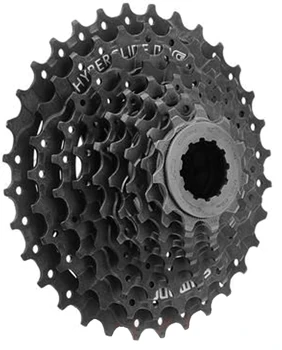

Кассета (англ. cassette) — узел, представляющий собой набор задних трансмиссии современного велосипеда. Устанавливается на барабан свободного хода задней втулки с помощью шлицевой посадки и закрепляется фиксирующей гайкой (lockring). Обеспечивает изменение передаточного диапазона трансмиссии.

Не следует путать кассету с трещоткой — они несовместимы между собой, трещотка используется только на старых и/или очень дешевых велосипедах. У кассеты минимальные звезды обычно 10, 11 или 12Т [1] , у трещотки — не менее 13T.

Содержание

Обозначение [ ]

Обычно кассеты маркируются диапазоном и количеством звезд, например 11-36Т 10-speed. Кассеты шоссейных велосипедов могут быть совместимы с одной из систем: Shimano или Классификация [ ]

По количеству звезд [ ]

Существуют кассеты с количеством звезд от 7 до 11. Как правило, современные задние втулки совместимы с кассетами на 8-10 звезд [2] . Кассеты на 11 звезд обычно совместимы только с соответствующими втулками, за исключением горных кассет Shimano, которые совместимы с большинством стандартных втулок.

По типу велосипеда [ ]

• Горный велосипед [3] : диапазоны звезд от 11-28Т до 10-42Т, обычно 8-11 звезд.
• Шоссейный велосипед: диапазоны звезд от 11(12)-22Т до 11(12)-29Т [4] ,есть 13-29 -для горной местности. обычно 8-11 звезд. Кассета 12-27Т считается переходной от шоссейных к горным.

Шоссейные кассеты (кроме Campagnolo и 11-скоростных) полностью совместимы с горными, имеющими соответствующее количество звезд.

По конструкции [ ]

Типичные конструкции кассет перечислены в порядке увеличения цены и снижения веса:

• Разборные — отдельные звезды скреплены заклепками или винтами. Самая тяжелая и дешевая конструкция, подвержена загрязнению, теоретически допускает замену отдельных изношенных звезд.
• На пауке — 2-6 больших звезд (чем больше, тем дороже и легче кассета) скреплены в неразборный узел с помощью легкосплавного паука, что уменьшает вес и склонность к загрязнению.
• На нескольких пауках — звезды скрепляются по 2-3 штуки, что теоретически позволяет менять наиболее изношенные группы без замены всей кассеты.
• OpenGlide — технология По материалу звезд [ ]

(хромированная, никелированная или с другим покрытием) — недорогой, прочный и самый распространенный материал. Дешевые кассеты закономерно служат меньше дорогих. — применяется в топовых кассетах (иногда только на крупных звездах), очень высокая цена, небольшой вес. Нет единого мнения относительно долговечности титановых звезд по сравнению с хорошими стальными. (анодированный) — применяется в кассетах для Износ и долговечность [ ]

Как правило, кассеты может хватить на большее время, за которое изнашивается цепь, отсюда вытекает правило «в 3 цепи». То есть если новую кассету использовать с 3 новыми цепями, меняющимися через короткие промежутки времени — это проживет дольше, чем 1 кассета и 1 цепь, и обойдется дешевле, чем покупать последовательно 3 пары цепь-кассета.

Обычно кассета нижнего ценового диапазона изнашивается с равной по уровню цепью за 1500-2000 км, а со сменными цепями за 3-4 тыс. км, кассета верхнего уровня, из более твердой стали, изнашивается за 3000 и 5000-7000 км соответственно. Алюминиевая кассета может быть рассчитана на менее чем 1000 км пробега.

Выбор и ремонт кассеты велосипеда

Велосипедная кассета – система задних звездочек для изменения передаточного отношения. Звезды расположены в порядке убывания от втулки – самая близкая к ней большая и «мощная», дальше всех – скоростная маленькая звездочка. В том же порядке ведется и отсчет. Повысить передачу, значит, переключиться на более дальнюю звезду, и наоборот.

Кассета – расходный материал, со временем изнашивается, что требует ее периодического обслуживания – замены цепи, отдельных звезд или узла в целом. Под кассетой подразумевается также трещотка – на первый взгляд, аналогичный набор задних звездочек. На самом деле это далеко не так, и прямо сейчас узнаем о различиях, чтобы никогда больше не путаться в этих понятиях.

Чем отличается трещотка от кассеты

Трещотка – храповой механизм с резьбовым или шлицевым креплением на втулку. Храповик располагается снаружи, а звездочки установлены целиком. Это означает, что трещотка ставится «на раз» – при износе, скажем, мелких звездочек заменить только изношенную часть не получится – меняется сразу все.

Такой тип узла был широко распространен в прошлом столетии, а сейчас его можно встретить на бюджетном скоростном велосипеде. В ряд недостатков трещотки входят такие вещи:

• небольшое количество звезд – от 5 до 7 скоростей;
• невысокий ходовой ресурс;
• на более выносливые продукты стоимость будет в разы больше.

Хотя, конечно, ремонт, а точнее, неремонтопригодность, является главным недостатком. Большинство трещоток имеет резьбовое крепление. Неприятной особенностью такого крепления является заедание. Это выглядит так: после определенного пробега она закрутится на втулке так, что ее потом проблематично будет разобрать.

Трещотки и кассеты различаются и по креплению, и по съемникам

Теперь о кассетах. По сути, это та же самая трещотка, только храповик спрятан внутрь барабана. Устанавливается только на шлицы, из-за чего порой проблематично перейти с трещотки (если не стоял тот редкий шлицевой экземпляр). В сравнении со своими «собратьями» кассетный барабанный механизм имеет ряд преимуществ:

• больше звездочек – от 9 до 11 на современных моделях;
• система весит меньше, а значит, и велосипед в целом тоже;
• сопротивление качение заметно меньше, чем у трещотки;
• кассету легче снять;
• больше пробег;
• можно менять звездочки по отдельности.

Последний плюс, разумеется, самый значимый, и подчеркнем его еще раз: менять систему полностью или же только одну-две звезды – огромная разница! Ну а недостаток всего один – выше изначальная стоимость. Впрочем, это опять же перечеркивает то самое преимущество – возможность отремонтировать, а не покупать новую. Стоит ли делать выбор в пользу кассеты? Однозначно, да!

На какие виды разделяются кассеты

Весьма интересно узнать, как скреплены звезды на барабане и между собой. Современная велосипедная кассета представлена в нескольких вариантах. Каждый из них по-своему хорош. Знакомимся:

• спейсерные,
• пауки,
• цельнофрезерованные,
• блочные.

Спейсерные кассеты представляют собой звездочки, скрепленные отдельными шлицами с барабаном. Для разделения между ними вставлены пластиковые разделители – спейсеры. Детали имеют строго заданную толщину, чтобы расстояния в кассете между ее элементами сохранялись постоянными. Преимущество такой системы – их можно разобрать «до нуля». Недостатком, правда, для алюминиевых барабанов является высокая крутильная нагрузка, ведь с каждой звезды усилие перекладывается на барабан. На более крепких стальных аналогах такой проблемы не наблюдается.
В соединении типа «паук» все звезды надеты на единый шлиц. Лапки выполнены в форме лесенок под каждые звездочки. Силовые нагрузки снижены, поэтому такой тип кассеты стоит выбрать под алюминиевые барабаны. Также, по сравнению со спейсерными, эти системы легче.

На пауке тоже можно сменить только одну звездочку

На цельнофрезерованных кассетах весь блок выполнен как одна деталь. Закрепляется на низшей звезде, которая и является шлицом под барабан. Среди аналогов это самый дорогой вариант:

• простейшее устройство за счет отсутствия дополнительных соединений;
• легкость;
• высокая прочность;
• долговечность.

Цельнофрезерованная трансмиссионная ячейка

А что с недостатками? Во-первых, цена, оправдает себя лишь у дорогостоящего горного велосипеда. А во-вторых, конструкция очень уж напоминает трещотку. И хотя были заявлены долговечность и прочность, частичный износ никто не отменял. А поменять одну или две звезды невозможно.

Блочная модель представлена несколькими пауками с двумя-тремя звездочками на каждом. Малые звезды вставляются на шлиц барабана самостоятельно. Поскольку их износ более вероятен при эксплуатации велосипеда, их можно вообще поменять по отдельности. Другие компоненты на блоках меняются сразу парами.

Блочная кассета Shimano в разборе

Снимаем с инструментом и без

Снять кассету с велосипеда нетрудно, если воспользоваться специальными инструментами – съемником на 12 зацепов, гаечным ключом и хлыстом. Съемник представляет собой небольшой ключ со шлицевым соединением под барабан.

Разборка выглядит так:
1. Ключ вставляется внутрь кассеты, как показано на картинке. Необходимо убедиться, что шлицы плотно вошли в зацепление.

2. Подбираем гаечный ключ, на цепь надеваем хлыст.

3. Удерживая хлыстом наибольшую звезду, тянем гайку съемника против часовой стрелки.

4. Для ослабления шлица задней кассеты понадобится большое усилие, и точно такое же при затягивании болта. Снимаем аккуратно, придерживая систему за верхний (малую звезду) и нижний (большую звезду) концы.

5. После того как система снята, приступаем к осмотру звездочек. С блочной системой, где малые компоненты установлены отдельно, вместе с шайбами аккуратно снимаем их с барабана.

6. Кассету можно также снять и без хлыста: для этого берем разомкнутую цепь, накидываем на большую звезду и фиксируем ее на чем-нибудь неподвижном, например, на прутьях забора. При снятии тянуть колесо в сторону и одновременно раскручивать гайку съемника.

А можно ли вытащить кассету без использования съемного инструмента? В принципе да, но здесь понадобятся полая шлицевая трубка и накидной ключ соответствующего размера. Все-таки купить обычный съемник проще.

Установка кассеты выглядит строго противоположно снятию:

1. Надеть корпус на храповик втулки.
2. Аккуратно нацепить звезды на шлиц (для блочных моделей).
3. Важно правильно нацепить колечки – они плотно фиксируются на двух соседних звездах с помощью маленьких столбиков. Каждый из них должен попасть в соответствующее отверстие в звездах для плотного прилегания.
4. Когда все компоненты надеты, аккуратно, с постепенным нарастанием усилий, затягиваем кассету на втулку. Гайку съемника лучше тянуть все время вниз, перебрасывая ключ. Рекомендуемый диапазон усилий – 21.7 – 36.2 Нм.

Чистим и смазываем кассету

Своевременное обслуживание включает в себя не только ремонт узла и замену изношенных запчастей, но и содержание в чистоте. В эксплуатации механизмы изнашиваются порой не столько от приложенных нагрузок, сколько от небрежного содержания – слипшаяся со смазкой грязь портит работу системы и быстрее стачивает зубья. Перед тем как обслуживать кассету, необходимо ее снять – разбор и его правильная последовательность выше.

Чистка звездочек на велосипеде производится специальной плоской щеточкой:

Длинные и жесткие ворсинки способны пролезть до самой оси и вычистить грязь из самых проблемных мест.

Если же планируется частично заменить, а заодно и прочистить кассету, можно воспользоваться обычной обувной щеткой, ведь чистить звезды по отдельности намного проще, чем в сборе. Предварительно на щетку можно нанести немного мягкого средства – триалона или жидкости для мытья посуды. После того как смыли всю грязь, досуха протираем поверхности звезд мягкой тряпкой.

Следующий этап – смазка звездочек. Одновременно стоит и почистить цепь, иначе процедура не будет иметь смысла – грязь вновь осядет с цепи на зубьях. Для смазки рекомендуется использовать специальные пылеотталкивающие составы. Обработка делается по всей высоте зубьев и в промежутках между ними. Не стоит перебарщивать со смазкой, достаточно и тонкого слоя.

Заключение

Велосипедная кассета – простой и неприхотливый узел, который, однако, потребует периодической разборки и обслуживания. Чистка, смазка, своевременная замена изношенных частей – лучшая защита, гарантия долгой работы и профилактика неожиданных поломок в трансмиссии.

Виды велосипедных кассет. Конструкции и материалы.

В трансмиссии многоскоростного велосипеда при переключении передач на заднем колесе используются два стандартных механизма: кассета или трещотка.

В этой статье мы поговорим о том, какие бывают кассеты по конструкции, видам и из каких металлов их изготавливают.

В современных кассетах количество звездочек варьируется от 5 до 12, но наиболее распространенные модели используют 9, 10 или 11 скоростей.

Кассеты для горных велосипедов имеют больший разброс по количеству зубьев – от 10-12 на самой маленькой и до 36 — 40, и даже 50 – на самой большой. На шоссейных велосипедах обычно от 11 до 24-26 зубьев.

По конструкции кассеты делятся на:

• разборные;
• спейсерные;
• на одном пауке;
• на нескольких пауках;
• OpenGlide (блочные или цельнофрезированные);
• Х-Done.

Рассмотри строение и особенности каждого типа.

Разборные кассеты.

В них все звезды выполнены отдельно и соединены между собой заклепками или винтами.

Это самая дешевая, но более тяжелая, по сравнению с другими, конструкция. Её плюс в том, что при износе какой-либо одной звездочки – её можно заменить.

Так как все звездочки соединены между собой, то крутильная нагрузка с каждой звезды, на которой находится цепь, распределяется по всем звездочкам и, соответственно, получается равномерное давление по всей длине шлицов на барабане.

Спейсерные кассеты.

Представляют собой набор разных по диаметру звезд, скрепленных отдельными шлицами со стальным или алюминиевым барабаном.

Для разделения звездочек друг от друга используют специальные пластиковые или металлические разделители одной толщины – спейсеры. Отсюда и название: «Спейсерные».

Обычно спейсеры круглые, но в некоторых моделях кассет между большими звездами ставят и звездообразные, с вытянутыми лучами.

Плюсом этой конструкции, так же как и предыдущей, является относительно низкая цена и возможность полной её разборки для замены, в случае износа, отдельных звезд. Однако их вес так же получается больше, чем у аналогичных кассет других типов.

Минусом, при использовании в кассете алюминиевого барабана, является возможность его поломки стальной звездой. Так как с каждой звездочки, толщиной порядка 2 мм, усилие передается прямо на алюминиевый барабан, то шлицевое соединение может не выдержать сильной нагрузки от стальной звезды и просто срезаться. При использовании более крепкого стального барабана этот недостаток исчезает.

Такие конструкции используют для шоссейных моделей с небольшой разницей в количестве зубьев.

Кассеты на одном пауке

В этой конструкции каждая звезда крепится к единому шлицу, в виде паука, лапки которого сделаны в форме лесенки со ступеньками для каждой скорости.

В них крутильное усилие с одной звездочки передается на весь барабан целиком, уменьшая нагрузку на его шлицы. Для уменьшения веса паук изготавливается из алюминиевых сплавов.

Кассеты на нескольких пауках

В отличие от предыдущей конструкции, в этой используется несколько пауков для различных групп скоростей. При этом некоторые звезды, особенно с малым количеством зубьев, вообще идут отдельно.

В некоторых таких конструкциях от 2 до 4 больших звездочек изготавливаются цельнофрезированными – как одно изделие, выточенное из цельного куска стали или титанового сплава.

Эта конструкция обеспечивает уменьшение веса по сравнению с предыдущей. Менять изношенные звездочки в ней легче, особенно маленькие. Так как они вообще отдельные. Цельно фрезированные и блоки на 2-4 скорости меняются целиком.

Кассеты OpenGlide (цельнофрезированные)

Впервые эту конструкцию предложила компания SRAM. Суть её в том, что кассета изготовлена из цельного куска стали и представляет собой полый усечённый конус с заданным количеством зубьев на каждом уровне (звездочке). Конус закрывается крышкой. Кассета связана с барабаном свободного хода на втулке в двух местах: на вершине конуса и на алюминиевой крышке.

Изготавливаются модели OpenGlide методом фрезировки. Процесс этот долгий и дорогостоящий, поэтому цена таких изделий высокая, что является их главным минусом.

Плюс — очень малый вес.

В процессе изготовления между звездами и зубьями на них, фрезеруются дополнительные отверстия и пазы для отвода грязи и уменьшения веса. Грязи на ней просто не за что цепляться.

При установке кассеты на велосипед, на втулку надевается легкая алюминиевая защитная трубка, которая крепится к самой маленькой звезде и алюминиевой крышке. Она защищает механизм свободного хода втулки, его еще называют «орех», от воды и грязи при поездке.

Кассеты OpenGlide используются только на шоссейных велосипедах.

Кассеты X-Dome

Этот тип – ещё один продукт от фирмы SRAM.

В отличие от предыдущей, в этой конструкции две самые крайние звезды изготавливаются отдельно, а средние – единым блоком. Причем самая первая звезда (самая большая), обычно вытачивается из алюминиевого или титанового сплава для облегчения веса всей конструкции. Самая большая и самая маленькая звездочки имеют шлицы для крепления на барабане свободного хода на втулке. Средние звезды, по аналогии с OpenGlide, вытачиваются из цельной стальной заготовки и жёстко скрепляются с большой и малой звездами, образуя готовую кассету. Между самыми крайними звездами так же крепится легкая алюминиевая защитная трубка, которая надевается на втулку и защищает её от грязи.

Таким образом вся конструкция состоит всего из 5 компонентов:

1. Самая большая и самая маленькие звезды;
2. Единый блок средних звезд;
3. Легкая алюминиевая трубка для защиты механизма свободного хода втулки от грязи;
4. Гайка для крепления кассеты на втулке.

В процессе изготовления среднего блока методом фрезеровки, в нем сверлятся и фрезеруются дополнительные отверстия для отвода грязи и уменьшения веса.

По аналогии с предыдущим вариантом – это очень дорогие изделия. Применяют их на любых типах велосипедах: горных, шоссейных, MTB и т.д.

Одним из выявленных недостатков такой архитектуры является то, что центр кассеты полый, что усиливает любой шум цепи во время езды. Нельзя сказать, что это очень серьезный недостаток, но компания SRAM при выпуске своей серии RED постаралась сделать ее самой тихой трансмиссионной группой на рынке.

Кассеты этой серии имеют эластомеры между зубцами, называемые StealthRings (Стелс-кольцо, тихое кольцо), для устранения вибрации и шума цепи без увеличения веса, что делает их не только одними из самых легких на рынке, но и самыми тихими.

Из каких материалов изготавливают велосипедные кассеты

Звезды кассет делают из:

• стали,
• алюминия,
• титановых сплавов

Самый распространенный материал – различные марки сталей.

Дешёвые стальные кассеты изготавливают из сталей с низкой износоустойчивостью, но таких на рынке не очень много. Чаще всего это безымянные китайские производители.

Модели средней и высокой ценовой категории делают из высокопрочных хромомолибденовых и инструментальных марок сталей.

Серьезные производители всегда оцинковывают, хромируют или никелируют свои изделия для защиты от коррозии.

Алюминиевые звезды самые легкие, но и самые быстро изнашиваемые. Их цена выше изготовленных из стали.

Суперлегкие алюминиевые модели применяют спортсмены на важных соревнованиях. Они слишком быстро изнашиваются и поэтому для обычных велосипедистов не подходят.

Чаще всего алюминиевые сплавы используют для изготовления пауков, отдельных больших звезд и гаек для крепления кассеты на втулке.

Кассеты из титановых сплавов самые дорогие, но и самые износоустойчивые. Они легче, чем стальные, но тяжелее алюминиевых.

Большое значение в общем весе имеет не только материал, но и форма звезд.

Инженеры, при разработке каждой новой модели, постоянно ищут компромисс между жесткостью конструкции, её формой и весом.
