КАК СДЕЛАТЬ ФАРЫ В МАШИНКЕ НА БАТАРЕЙКАХ

На Новый Год подарили ребёнку игрушечный джип-краулер на радиоуправлении от фирмы Maisto. Модель очень интересная и удобная для игры в доме – колёса большие и мягкие, размеры автомобиля компактные, скорость не высокая (скоростные больше подходят для улицы), а конструкция типа "краулер" (краб по английски) позволяет ему легко преодолевать большие препятствия и высокие межкомнатные пороги.

Пульт управления хоть и простой – но зато нет лишних кнопок, лёгкий и экономичный. Питается от 2хАА. Антеннка простая, как кусок провода (да это же и есть кусок провода!).

Питание удобное – отсек на 4 пальчиковых аккумулятора, в качестве которых использовали продвинутые Eneloop 2000. В общем радости ребёнка не было предела!

Как нет предела и совершенству. Один момент очень напрягал – на корпусе джипа ни одного светодиода, поэтому непонятно включен он или выключен. Часто бывало что после игры забывали его отключить – автомобиль и стоял себе, пока полностью не разряжались АКБ. Ну и просто хочется чего-нибудь красивого светодиодного – фары там задние и передние, LED прожекторы… Короче приступаем к делу.

Определившись, где и какие светодиоды будут расположены, сверлим отверстия под них. Старайтесь делать их чуть поменьше, чтобы светодиоды влазили туго, а не болтались. Хотя потом всё-равно придётся заливать термоклеем…

Теперь выводим плюс и минус от кнопки питания (если вывести сразу с батареечного отсека – они будут постоянно гореть).

Как всем понятно, светодиод не лампочка, и напрямую к батареям не паяется – нужен токоограничительный резистор. Для более ярких белых передних фар по расчётам вышло 100 Ом, а для красных задних – 200.

Эти сопротивления задают ток в 20 мА для передних фар и 10 мА для задних. Сами светодиоды соединены параллельно. Итого вышло 30 мА – совсем не много на фоне 500 мА идущих на каждый электромотор.

Осталось соединить всё это дело проводками и закрыть крышку. Джип стал гораздо красивее выглядеть, а пользоваться им гораздо удобнее!

Таким методом можно оснастить фарами практически любую игрушку, сделав её более реалистичной, а заодно попрактиковавшись в паянии и немного научив этому увлекательному делу ребёнка.

как сделать фары для модели автомобиля

Немного поэкспериментировав, выработал способ изготовления фар (в моём случае для БТТ 1/35).
Способ возможно подойдёт тем, у кого по какой-либо причине нет возможности использовать готовые «афтермаркетные» фары.
На фото результат, делал первый раз, т.е. при «набитии руки» можно усовершенствовать способ и повысить качество результата.

Теперь собственно о технологии:
— в чашу фары установить имитацию отражателя (жесть, фольга, всё вплоть до стразиков которые можно оторвать с заколки жены);
— в несколько приёмов (чтобы лучше высыхал, а если фара маленькая то можно и сразу), налить в чашу фары клей канцелярский (прозрачный);
— когда чаша фары будет практически заполнена уложить поверх клея ранее вырезанный по диаметру фары кусочек полимерной сеточки (какая подойдёт для масштаба), для имитации насечек на внутренней поверхности стекла (как у взаправдашных, к примеру советских фар);
— долить клей в чашу фары поверх притопленной сеточки до появления выступающей капельки (как капелька росы, помните наверное про поверхностное натяжение жидкостей);
— дать всему этому высохнуть и потом поверх добавить ещё клея для создания явной выпуклости (так как канцелярский клей даёт видимую усадку).

Вот и весь способ. Из описания может показаться, что способ сложный, но на самом деле это быстрее и проще сделать, чем описать. )
Совокупная иллюстрация способа:

Вот ещё несколько фотографий с других ракурсов:

На них видно что «стекло» фары имеет просматривающуюся выпуклость и полимерная сеточка «играет» светом напоминая катафотные насечки реальных фар.

ВАЖНО: Пользователь kukun предлагает использовать интересную жидкость вместо канцелярского клея: Microscale 09 Micro Kristal Klear

ВАЖНО: По прошествии нескольких месяцев на фаре по краям появился белый налёт, т.е. клей канцелярский, как материал деградирует со временем. Лечил протиранием ватной палочкой, с последующим покрытием двумя слоями глянцевого лака.

ВЫВОД: Способ имеет право на жизнь, но с другим, более живучим, не деградирующим материалом.

Доработка фар и габаритных огней сборных моделей

И на примере моделей в масштабе 1/72 рассмотрим принцип сборки модели с небольшими доработками, которые под силу любому моделисту и при этом заметно преображают модель.

В прошлый раз мы говорили о сверлении отверстий, замене стволов пулеметов, доработках стволов, патрубков и тд.

Сегодня на повестке дня – доработка фар и габаритных огней.

Есть несколько вариантов решения этой проблемы.

Первый – купить готовые фары от Elf или иной фирмы. Этот вариант прост, популярен, но не очень бюджетен. Тем не менее – советую не пренебрегать им. Готовые фары украшают модель и придают ей завершенный облик.

Но и тут есть несколько тонкостей. Во-первых сами фары хоть и выполнены из черного пластика (в этот цвет чаще всего и был окрашен корпус фар», но красить их стоит.

Можно просто приклеить фару на стадии сборки модели, закрыть отражатель круглой маской, сделанной при помощи пробойника, а стекло вклеить в самом конце сборки, после нанесениях всех слоев краски и лаков.

Во-вторых, это самое стекло. Частая ошибка – клеить стекло фары на супер-клей. Это верный способ получить мутное стекло в белесом налете. Лучше всего клеить стекла фар а глянцевый лак. В крайнем случае – на ПВА или клей для прозрачных деталей.

И в-третьих – к самой фаре зачастую должна идти проводка. Делать её лучше из той же тонкой проволоки гнуть пинцетом и крепить на супер-клей. Для более надежной фиксации лучше высверлить углубления на корпусе фары и корпусе модели и крепить концы проволоки в эти углубления.

Второй способ – доработать фару самому. Вариантов действий тут много. Опишем усредненный способ доработки.

Для начала – нужно выбрать пластик из корпуса пластиковой фары. Для этого подойдет сверло или насадка для бормашинки подходящего диаметра. Работать лучше вручную, для лучшего контроля процесса. Затем из фольги (обычной или самоклейки) делается отражатель фары. Фольга просто вдавливается в выбранное в фаре углубление торцом свела или кисти (торец кисти чаще всего имеет форму конуса и лучше подходит для выдавливания отражателя). Лишняя фольга обрезается ножом.

Стекло вырезается из прозрачного пластика, покупного или упаковочного. Можно использовать круглые пробойники, технология создания которых описана в упомянутой выше статье. Стекло так же клеиться на прозрачный лак или клей для прозрачных деталей.

Технология создания габаритных огней в целом аналогична, только тут не надо делать отражатель из фольги, а само стекло стоит окрашивать цветным лаком, к примеру X-26 или X-27 от Тамии. (armata-models.ru/catalog/kraski/81527t/)

Кстати, часто возникают вопросы на счет окраски конвойного фонаря на советской технике времен войны. Так вот – он был двуцветным, синим сверху и красным снизу.

Удачи в творчестве и оставайтесь с нами!

В следующий раз мы поговорим об имитации сварных швов и следов от газорезки на торцах броневых листов.

Сегодня мы хотим поделиться с вами моделью «Звездного Разрушителя» от Звезды и рассказать о том, как эта модель строилась.

В свете текущего переезда нашего магазина нам в голову пришла отличная идея для статьи

В прошлых статьях раз речь зашла о применении шпаклевки для весьма узкой и специфичной цели

Бюджетный свет для RC-модели

Часть 1, теоретически-философская

Для начала, я составил для себя список «хотелок»:

1. Подсветка дна модели, т.н. «неон»;
2. Фары (дальний свет);
3. Габариты.

Для подсветки я откопал в закромах шкафа светодиодную псевдо-RGB ленту. Светодиоды R,G и B не находятся в одном корпусе, а просто стоят друг за другом (упустил этот факт при заказе, поэтому лента и переселилась в шкаф). Длина одного сегмента ленты составляет 147мм и на ней умещается по два светодиода каждого цвета. Но какой бы ни была RGB-лента, ей всё равно нужен управляющий контроллер — его я запланировал реализовать на ATTiny13, благо они были признаны мною как «несостоятельные» для проектов и тихо лежали в том же шкафу.

Включение фар и габаритов тоже было запланировано с помощью той же АТТини, но… не сложилось, в общем. Хотя и на печатке, и в коде всё нарисовано и описано, может быть когда-нибудь потом добавлю; сейчас свет и габариты включаются DIP-переключателем на 2 секции.

В изначальном варианте «блока света» питание планировалось объединить с питанием силовой части; помехи ли, или проседание напряжения ввиду прожорливости моего регулятора хода сбрасывали контроллер, поэтому пришлось добавить (в версии №2) 2 аккумулятора 18650, соединенных последовательно. Напряжения в 6-8.4В хватало для питания светодиодных лент. Потом, ввиду отсутсвия большого количества отсеков для 18650, пришлось заменить двойной отсек на одинарный и добавить китайский модуль DC-DC Step-Up на маленькой микросхеме с нечитаемой маркировкой. Напряжение на выходе я выставил 10В, теперь и ленты, и фары светят ярче, правда, приходится чаще заряжать аккумулятор; но его всё равно с лихвой хватает на 2-3 покатушки по 2.5 часа. Да и возить с собой 2 18650 аккумулятора — не такая уж и большая проблема. Питание МК обеспечивается за счёт преобразователя LM1117-5.0,

Часть 2, практическая

Практически, реализация контроллера света не являет собой чуда, я не стал особо заморачиваться и решил сделать 5 режимов работы — всё выключено, R, G, B, RGB. Из-за относительно небольшого клиренса модели, в режиме RGB чётко видны все три светодиода. Сама же лента имеет общий анод, катоды коммутируются с помощью маленьких N-канальных полевых транзисторов в корпусе SOT-23. Почему-то самой большой проблемой для меня была именно разводка силовой части — я немножко подтупливаю, когда рисую схемы с транзисторами. А уже после ликвидации проблемы, я нашёл схему подключения в сборнике Arduino Basic Connections.

На корпусе модели смонтированы светодиоды (для фар — на звёздочках, габариты просто приклеены на термоклей) и плата, на которой установлены DIP-переключатель и токоограничительные резисторы. Аккумулятор с повышающим преобразователем стоят на шасси, питание заводится через разъём 3-пин, из которых 1 — not connected (для защиты от переполюсовки).

Прошивка для микроконтроллера (всё в конце статьи в архиве) написана в BASCOM-AVR, который, ИМХО, незаслуженно был описан одной-двумя статьями на Хабре, ибо среда заслуживает внимания благодаря простоте написания программы и достойному коду на выходе.

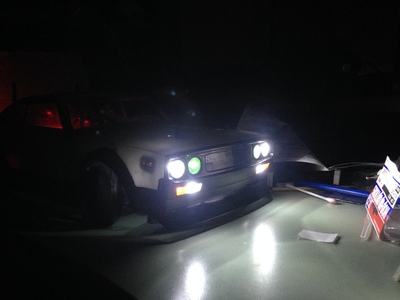

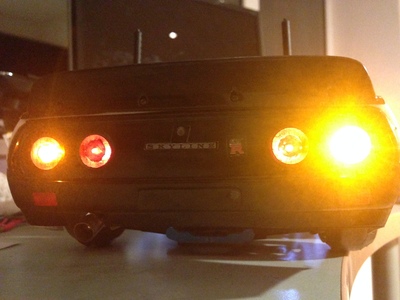

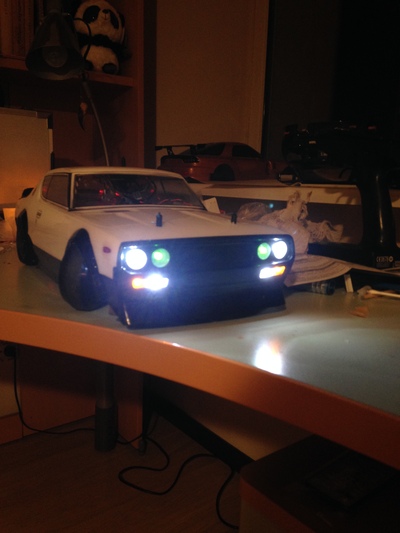

В заключение, немного фотографий получившегося:

Фотографии платы без термоусадки не сохранилось

Архив с печатными платами и кодом можно скачать здесь. Печатные платы нарисованы в Sprint Layout 6, код написан в BASCOM-AVR 2.0.5.0.

Kramscalemodels

Краматорский клуб масштабного моделизма

РАБОТА С ПРОЗРАЧНЫМИ ДЕТАЛЯМИ (ФАРЫ)

Думаю, что фары Эльф не нуждаются в отдельном представлении. Их продукция давно зарекомендовала себя с самой лучшей стороны, и я регулярно меняю изкоробочные фары на эльфовские. Правда, не всегда есть возможность просто заменить не очень достоверные фары, так как они могут иметь специфическую форму корпуса, или линзы. Именно такая ситуация сложилась при работе с Ситроеном 11CV фирмы Тамия. Ни в одном из наборов фирмы Эльф не нашлось подходящей по форме и размеру пары фар для моей модели. Пришлось выходить из ситуации.

Итак, берем набор фар фирмы эльф. В данном случае, это набор 3502. Выбираем на нем пару фар с диаметром, соответствующим диаметру фар в нашей модели

Срезаем фару с литника и вынимаем отражатель кончиком тонкого острого ножа. Учитывая, что корпуса фар отлиты из податливого гибкого пластика, это не трудно сделать, поместив кончик ножа между стенкой фары и отражателем. Надо делать это очень аккуратно, чтобы не помять и не поцарапать поверхность отражателя

После того как отражатель извлечен, его необходимо примерить к корпусу фары просто поместив на место. Если он подходит по диаметру, то можно двигаться дальше. Если не походит, то необходимо повторить предыдущую процедуру с фаркой другого диаметра

Теперь настало время разобраться с лампочкой. Очень важно срезать лампочку с литника с кусочком питателя, причем, ему стоит сразу придать заостренную форму. В виду малых размеров лампочки, взять ее пинцетом довольно сложно, поэтому я предпочитаю брать ее на кончик лезвия резака для установки. Ни в коем случае не пользуйтесь клеем. Лучше всего фиксировать лампочку глянцевым лаком, смазав им кончик питателя

После этого лампочка устанавливается в отражателе. Обратите внимание, что нередко диаметра отверстия в отражателе недостаточно для установки лампочки, тогда его можно слегка увеличить швейной иглой

Настала очередь линзы. После установки отражателя она не сможет встать в фару. Поэтому нужно сточить выступ на внутренней стороне линзы. Оптимально сделать это с помощью мелкого наждака

Теперь линза готова к установке. Обратите внимание, на сколько достоверно выглядит фара с установленным отражателем и лампочкой. Если сам отражатель сидит в фаре свободно, то его можно приклеить с помощью капли глянцевого лака

Вид готовой фары, подвергшейся нехитрым доработкам. Очевидно, что процедура пошла ей на пользу. )))

LED освещение для RC багги своими руками

Я уже писал о том, как недорого и сердито можно организовать LED освещение для своей RC-модели. Поскольку мне поступило несколько просьб о том, чтобы я рассказал, как и из чего сделан свет на багги, я решил подготовить своеобразный мультиобзор.

Данная тема также примечательна тем, что все, за исключением одной единственной детали, были куплены в нетематическом магазине Buyincoins, либо найдены в шкафу/под диваном.

В этом обзоре вы узнаете:

Первый опыт

Мысли об организации света для багги у меня зародились сразу после ее покупки. Первый вариант был построен на основе двух светодиодных фанариков Яркий Луч L-50, двух светодиодов от манипулятора типа «Мышь», проводов от наушников, каком-то выключателе и аккумуляторе Ultra Fire 4000 mAh.
Данная схема откатала 3 месяца, но имела ряд существенных недостатков.

Да будет свет!

После приобретения 3х канального пульта управления, была поставлена цель — построить свет со следующими характеристиками:

Собираем комплектующие

Я на всякий случай прикупил еще более теплый вариант — High Power 3W LED Light Chip Energy Saving Lamp Beads 220LM 3200K Warm White DIY — $1.08. Тоже работает, но завяленные характеристики не соответствуют. Это те же самые светодиоды, но с теплым светом, очень похожим на лампу накаливания. Если вы хотите эмуляцию именно ламп накаливания, рекомендую именно их.

50 X 2 PINS 3MM Round Red LED Light Emitting Diode Lamp / 50 красных светодиодов диаметром 3 мм — $2.29 (нет в продаже)

50 светодиодов по очень привлекательной цене. Все, что пробовал и устанавливал, работали без нареканий. Жаль что их больше нет в продаже, в хозяйстве однозначно пригодится, в чем я убедился на собственном опыте.

Примерно вот так она выглядит в собранном состоянии:

В комплекте, также, идут переходники, на фото некоторые из них покоцаны в ходе экспериментов.

Replacement Battery 1400 mAh for Apple iPhone 2G + Tools / Аккумулятор от iPhone 2G — $6.98

Был куплен мной для использования по прямому назначению. Но поскольку это самое назначение постигла участь Титаника, то он так и не пригодился. Реальная емкость 1.1 mAh, что более, чем достаточно для обеспечения питанием освещение довольно длительный срок. Фото будут чуть ниже.

Сборка

Итак, все компоненты получены, пора приступать к сборке.

Первый этап — основное питание
Много споров на тему того, нужно или не нужно использоваться бортовое питание для освещения. Для себя я решил использовать раздельное питание по следующим причинам:

Также для этой цели можно использовать RC-Switch.

Второй этап — питание стоп-сигналов

Потрошим второй сервопривод, достаем оттуда схему и отпаиваем моторчик. Серву подключем параллельно 2оум каналу ресивера. После подключения необходимо поворачивая колесико сервы поймать момент, когда на провода от двигателя не будет подаваться питание. Я же просто впаял подстроечные резистор и настроил с его помощью. Проиллюстрировать данный процесс не могу, т.к. уже все распаяно и упаковано на месте.

Первоначальная схема подключения была следующей:

(источник)

Т.е. питание на головной свет подается с аккумулятора от iPhone (этап 1) при этом задний фонарь горит в «полнакала». При нажатии на тормоз, подается напряжение 4 В на задний фонарь и загорается ярче.

К слову, фонарь сделан из колеса моей первой RC-машинки и восьми параллельно подключенных светодиодов.

Первая же ночная покатушка выявила очень серьезный недостаток такой схемы подключения. В темноте блекло горящий задний фонарь не дается почувствовать габариты багги, а это значит, что отловить пытающуюся сорваться в занос или находящуюся в заносе модель очень сложно.

Я решил установить настоящие габаритные огни на спойлер. Таким образом, габариты модели теперь чувствуются с любой стороны, а принципиальная схема подключения упростилась. Отпала необходимость использовать диоды, т.к. фонарь теперь выполняет только функцию стоп-сигнала.

Светодиоды головного света были врезаны в передний бампер. Для получения отражателей были распилены остатки вот такого фонаря. В качестве стекол — кусочки лексана.

На фото уже достаточно повоевавшие фары, как видите, они до сих пор на месте.

Данным светодиодом обязательно необходимо охлаждение. Я нашел в закромах радиатор для памяти видеокарты, которые шли с каким-то куллером в комплекте и приколхозил их.

Такая конструкция весьма успешно отводит тепло от мощных светодиодов.

Скомпоновано это все во влагозащищенной коробке — единственная вещь, которую я купил в строительном оффлайн магазине.

Фото с освещением предметов не будет, но поверьте на слово, светит довольно серьезно и катать теперь можно без проблем даже в самую темень по темному покрытию.

Если обзор оказался Вам полезен, и Вы планируете приобрести данный товар, то можете указать при регистрации в поле
