Не знаете, как заменить стеклоподъемник ВАЗ 2114? В нашей статье рассказано, какие существуют виды данных устройств, основные причины поломок и многое другое. Рекомендации подойдут для осуществления починки на практически любом автомобиле, относящемся к семейству «Лада Самара», если на нем не работают стеклоподъемники.

Устройство и виды стеклоподъемников

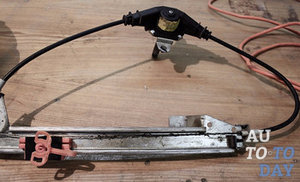

Стеклоподъемник ВАЗ 2115, ВАЗ 2114 и других моделей машин данной серии может быть двух основных видов. Кардинальных отличий механизмы на ВАЗ 2115 или 2114 от других моделей семейства не имеют.

Первый из них – это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие – какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

Распространенные неисправности

Одной из самых распространенных неисправностей является стирание шестерни. Обычно используется пластмассовая, которая со временем быстро стирается. Симптомом такой проблемы является рокот и треск, который слышен при подъеме или опускании стекла.

Также, может перегореть автоматический выключатель на электрических стеклоподъемниках, из-за чего ну будет работать включение. Еще, проблемы могут возникнуть с задними дверями. Они или вообще перестают работать или реагируют на нажатие клавиши с главного блока, но не на самих дверях. Проверьте проводимость тока.

Из строя может выйти и электрический моторчик. Для исправления нужно будет проверить напряжение в нем и проводку. Также может произойти механическое повреждение направляющих.

Инструкция по снятию

Если вы не знаете, как снять ручку стеклоподъемника – не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

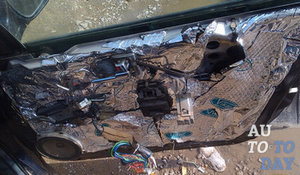

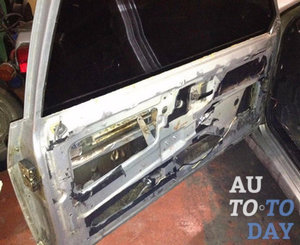

Процесс демонтажа

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие. Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Особенности установки

Схема подключения обратна указанному выше способу снятия устройства и в целом особых нюансов не имеет. Если вы справились с операцией по снятию, то и установка электростеклоподъемников ВАЗ 2114 проблем не составит.

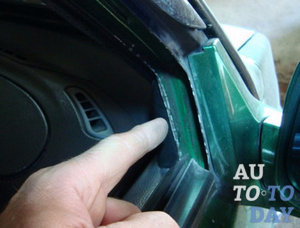

Единственный нюанс, о котором не стоит забывать, – это направляющие стеклоподъемника. Перед тем, как закончить соединение, лучше смазать их – тогда механизм прослужит дольше.

Видео «Замена электрического стеклоподъемника»

В этом видео автослесарь рассказывает, как проводится замена электрического механизма на популярных моделях ВАЗ (автор — В гараже у Сандро).

Типичная ситуация, с которой сталкиваются владельцы автомобилей LADA (и иномарок), когда электростеклоподъемник (ЭСП) одной из двери начал поднимать/опускать стекло хуже, чем раньше. Разбираемся, почему стеклоподъемник стал медленно работать и как решить эту проблему.

Причины, почему стеклоподъемник плохо работает (медленно поднимает стекло):

1. Бархотки и резиновые направляющие стекла износились (смазать), есть грязь. Меняем их на новые или просто очищаем и смазываем силиконовым спреем или полиметилсилоксановой жидкостью ПМС-100.

2. Перекос направляющих стекла в двери. Аккуратно выгнуть кромки рамки двери.

3. Стекло в обойме (№12) установлено неровно. Устранить перекос стекла.

4. Электромотор неисправен. Необходима смазка.

5. На электромотор приходит низкое напряжение (всего 6,5 В ), большие потери в проводах и соединениях. Характерные особенности этого случая: пассажирский ЭСП работает медленно только с кнопки водителя. Заменяем напряжение, которое поступает на электромотор, при необходимости дорабатываем конструкцию.

Этот способ актуален для автомобилей LADA с силовым управлением стеклоподъемников (не подходит для Lada Priora и комплектаций Lada Granta/Kalina с блоком управления электроникой). В данном случае использовался автомобиль Lada Granta. На других моделях LADA процесс модернизации аналогичен.

Используем схему (5-и контактное реле с номинальным током 20 А – 2 шт). К стеклоподъемнику будет подведен постоянный плюс и минус с минимальной длиной проводов. Питание будет подаваться через реле, а кнопки будут ими управлять.

Подсоединяем провода к реле:

• синий и зеленый толстые — это выхода на моторчик;
• синий и зеленый тонкие — вход от кнопки;
• желтый — постоянный плюс;
• черный — масса.

Подключение производим «плюсу» и «минусу» жгута правой двери, идущий от кнопки стеклоподъемника. Управление, идущее от кнопки на мотор разрезаем и подключаемся по схеме.

Результат на видео:

Кстати, ЭСП на Лада Калина, Гранта и Приора работает только при включенном зажигании. А вы знаете, как сделать управление стеклоподъемником независимым?

• Регулировка стеклоподъемников своими руками
• 1. Конструкция стеклоподъемников и принцип их работы
• 2. Как происходит регулировка стеклоподъемников?

Довольно часто владельцам автомобилей приходится сталкиваться с проблемами, касающимися правильного функционирования стеклоподъемников. Чаще всего они выражаются в перекашивании стекол или в неполном их закрытии, что вызывает необходимость поправлять их вручную, либо коротким обратным нажатием кнопки ставить их на место, а уже потом закрывать (имеются в виду электрические модели). В таких ситуациях выручить водителя может регулировка стеклоподъемников, которая в разных ситуациях имеет свои особенности. В данной статье мы расскажем об устройстве и принципах работы наиболее распространенных вариантов указанных устройств, а также детально опишем процедуру регулировки механических и электрических стеклоподъемников.

1. Конструкция стеклоподъемников и принцип их работы

Автомобильный стеклоподъемник применяется с целью опускания/поднятия стекла в дверце машины. Изначально все такие устройства были механическими, прозванными в простонародье «веслами» и «мясорубками». Однако прошло не так много времени, и их начали вытеснять усовершенствованные электрические модели стеклоподъемников, оборудованные электроприводом. В наше время ручной привод устанавливается на самых дешевых автомобилях с максимально ограниченной комплектацией.

С появлением электрических стеклоподъемников, механический вариант данного устройства ушел на второй план, на некоторое время практически исчезнув из массового производства. Работа электрического аналога активизируется нажатием кнопки переключателя, размещенной на поручне соответствующей двери, а работоспособность таких устройств поддерживается включенным зажиганием.

Давайте разберемся в устройстве стеклоподъемника более детально. Основными составляющими частями любой такой конструкции есть механизм привода и механизм подъема. В зависимости от типа стеклоподъемника, различают два варианта механизма привода – механический и электрический.

Механический привод представлен в виде рукоятки (ручки стеклоподъемника), которая размещена на внутренней части двери машины. Когда водитель или пассажир автомобиля начинают ее крутить, спрятанная внутри шестерня приводного механизма тоже начинает вращаться.

В случае, когда стеклоподъемник имеет электрический привод, то есть обладает реверсивным электродвигателем, работа устройства начинается с нажатия кнопки на подлокотнике, которая связана с ним проводами. Электродвигатель оборудован редуктором с червячной передачей, предусматривающей наличие крутящейся спирали и шестерни, которую спираль заставляет двигаться. С нажатием кнопки двигатель сам начинает вращаться и активизирует вращение шестерни приводного механизма, который, в свою очередь, соединен с механизмом подъема, отвечающим за перемещение стекла.

Вне зависимости от типа привода (электрический он или механический), выделяют три вида механизма подъема: тросовый, реечный и рычажный. Тросовый механизм представлен в виде некого гибкого элемента, расположенного внутри двери. Как правило, он имеет вид треугольника, основанием которого выступает вертикальная направляющая труба с закрепленными на концах роликами, двумя вершинами треугольника. От этих вершин трос направляется в третью вершину – приводной барабан, размещенный напротив середины направляющей вертикальной трубы.

Чтобы увеличить силу трения, на приводном барабане постоянно намотаны несколько витков троса. По вертикальной направляющей трубе движется прикрепленная к тросу пластина, соединенная с нижней частью стекла. Когда шестерня приводного механизма вращается, вместе с ней вращается и приводной барабан, а трос с одной стороны на него наматывается, а с другой – разматывается. Движение пластины (вниз или вверх), вызывает поднятие или опускания стекла.

Один из роликов работает как натяжитель, что очень полезно, если трос вдруг слишком сильно растянется. В отдельных случаях, вместо подпружиненного ролика в конструкцию устройства добавляют пружину. Если на машине установлено широкое стекло, то во избежание перекоса, трос удерживает стекло в двух местах, а сама конструкция имеет вид двух треугольников, соединенных в одной вершине.

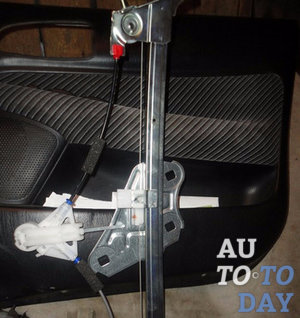

Благодаря компактным размерам, тросовая конструкция идеально подходит для небольших автомобилей, в которых внутри двери не так много места. Правда, в таких устройствах имеется один недостаток – со временем трос может закрутиться, протереться или вытянуться, что автоматически делает устройство ненадежным. Среды рычажных механизмов подъема выделяют три подвида: однорычажный, двухрычажный и двухрычажный колесный.

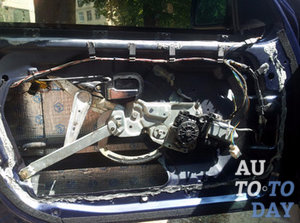

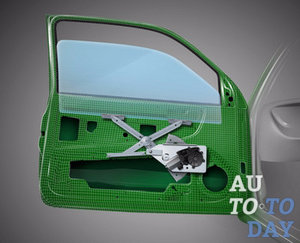

В конструкцию однорычажного стеклоподъемника входит рычаг, который закреплен на вращающемся зубчатом колесе, и прикрепленные к стеклу пластины. На конце рычага имеется ползун, перемещающий пластину со стеклом. Зубчатое колесо приводится в движение с помощью шестерни приводного механизма, рычаг поднимается и опускается, а вместе с ним перемещается и ползун, который, в свою очередь, заставляет стекло двигаться.

Двухрычажным стеклоподъемником можно назвать усложненный вариант однорычажного механизма. В его конструкцию входит два рычага: один – основной, а второй дополнительный, который крепится к первому.

На дополнительном рычаге снизу и сверху располагаются ползуны. Так же, как и ползун основного рычага, верхний элемент перемещает пластину со стеклом, а нижний – движется по пластине закрепленной внутри двери. Такое распределение «обязанностей» стабилизирует конструкцию и уменьшает вероятность перекоса самого стекла.

Двухрычажный колесный стеклоподъемник обладает сразу двумя зубчатыми колесами, которые установлены по обеим сторонам шестерни приводного механизма (получается, что она цепляет оба колеса). На каждом колесе имеется свой рычаг с ползуном. Когда шестерня приводного механизма вращается в одну сторону – рычаги расходятся, а при обратном движении – снова сходятся. Результатом таких действий есть перемещение пластины со стеклом (вверх или вниз).

Преимуществами рычажных механизмов есть их надежность, компактность, легкость монтажа (демонтажа) и универсальная конструкция, которая позволяет устанавливать такие устройства практически на все модели автомобилей. К недостаткам рычажного стеклоподъемника, в первую очередь, относят неравномерное движение стекла: сначала оно идет быстро, а потом скорость движения уменьшается, причем иногда могут наблюдаться рывки.

Реечный механизм подъема, на сегодняшний день, применяется намного реже других. Его принцип действия заключается в следующем: по вертикальной зубчатой рейке пластина со стеклом движется вверх и вниз. Перемещение пластины обеспечивается за счет установленного на ней зубчатого колеса, которое цепляется вращающейся шестерней приводного механизма. В результате, стекло либо поднимается, либо опускается.

Установка такого рода отличается достаточной надежностью, так как в ее конструкции отсутствует трос, а значит, он не сможет потерять свою прочность и эластичность, что привело бы к проблемам в работе стеклоподъемника.

Передвижение стекла в конструкции с реечным стеклоподъемником проходит очень плавно и мягко, правда, одно ограничение в использовании все же имеется. Дело в том, что реечный механизм подходит для установки только в большом внутридверном пространстве, а большинство автомобилей не могут похвастаться этой особенностью. Кроме всего прочего, стеклоподъемники имеют и свою систему управления, которая может подразумевать кнопочное управление или же более сложное – дистанционное, когда сигнализация, охранная система и система открывания/закрывания окон связаны в единую цепь.

Использование кнопки предусматривает нажатие на удобно расположенный клавишный переключатель, а дистанционное управление осуществляется посредством специального пульта. Дополнительными возможностями дистанционного управления стеклоподъемниками является автоматическое открывание/закрывание окон, блокировка переключателей, возможность функционирования при выключенном зажигании, автоматическое опускание стекла в случае открытия безрамной двери, а также активизация обратного движения в случае появления на пути препятствия.

Для того чтобы из ручного стеклоподъемника получился электрический, иногда достаточно просто установить электродвигатель (возможно, с дополнительным гибким проводом) и подсоединить его к уже имеющемуся подъемному механизму. В тех транспортных средствах, где подобная замена ручного привода на электрический его вариант не предусмотрена конструкцией, придется полностью демонтировать механический стеклоподъемник, а на его место устанавливать новый электрический.

Однако одной установки мало, и после успешно проведенных монтажных действий, от Вас потребуется еще и грамотная регулировка механизма.

2. Как происходит регулировка стеклоподъемников?

Регулировка стеклоподъемника может потребоваться в двух основных случаях: когда стекло перестало нормально опускаться/подниматься и тогда, когда стеклоподъемник (или автомобиль в целом) «пережили» капитальный ремонт. Процедуры регулировки механического и электрического стеклоподъемников имеют некоторые различия, обусловленные принципом действия каждого из них. Настройка (регулировка) механического вида предусматривает выполнение таких действий:

1) Стекло следует поднять до упора и зафиксировать в крайнем верхнем положении. На этом этапе, при полностью закрытом окне, должен оставаться небольшой запас для хода ручки. Такое требование связано с фактом растягивания тросиков в процессе длительной эксплуатации.

2) Следующий шаг предусматривает зажатие предварительно отрегулированных тросиков, после чего можно переходить и к настройке роликов, ответственных за натяжение тросиков. Тут важно найти «золотую средину» и не переусердствовать с натяжкой, ведь недостаточно натянутый тросик будет соскакивать и не сможет правильно фиксировать стекло, в то время как слишком сильное натяжение отрицательно скажется на общей работоспособности всего механизма (усилие на вращение будет большим).

3) Выполнив указанные действия, остается только смазать все элементы стеклоподъемника (роликов в том числе) и обработать уплотнители стекол силиконовой смазкой, что сделает их более эластичными и убережет от пересыхания.

4) Завершающим этапом всей процедуры является проверка работоспособности стеклоподъемника путем поднятия и опускания стекла.

Конечно, совсем не обязательно ждать, пока Ваш стеклоподъемник выйдет из строя и потребует ремонтного вмешательства, ведь профилактические мероприятия могут быть выполнены в любое удобное для Вас время. Таким образом, можно сыграть на опережение и избежать неприятных ситуаций в самый неподходящий момент. Учитывая этот факт, специалисты советуют проводить диагностический осмотр хотя бы раз в год (желательно весной).

Сейчас мы приведем пример реализации профилактических ремонтных действий на примере электрического стеклоподъемника. Итак, в первую очередь, нужно снять обшивку двери и, с помощью тряпки, смоченной в моющем растворе, тщательно очистить все механические элементы стеклоподъемника от старой смазки и налипшей грязи. Также, от пыли стоит очистить направляющие стекол и резиновые уплотнители, так как, в случае попадания песчинок на соприкасающиеся части, возникнет дополнительное трение, нагружающее механизм стеклоподъемника.

Удалив грязь, осмотрите состояние всех элементов стеклоподъемника, уделив особое внимание количеству смазки между трущимися поверхностями, ведь именно дефицит смазочного материала чаще всего приводит к поломке деталей. Исходя из вида электрического стеклоподъемника, приводные механизмы могут быть тросиковыми, реечными или зубчатыми.

В случае возникновения выработки на зубчатых венцах, при использовании стеклоподъемника будет слышен неприятный звук. Также, проблемы в работе устройства могут быть заметны по появившемуся люфту стекла, что есть следствием растянутых тросиков. Не забудьте осмотреть и направляющие ролики, ведь длительная эксплуатация сказывается на них не самым благоприятным образом, вызывая износ и деформацию. Одним словом, при обнаружении хотя бы малейших повреждений, такие детали следует заменить.

Следующий на очереди – электромотор, в работе которого немаловажную роль играют подшипники и изоляция. Иногда неправильный монтаж проводки приводит к перетиранию проводов, а значит, состояние изоляции вряд ли будет нормальным. В таких случаях имеющиеся повреждения устраняются при помощи изоленты, а для большей надежности всю проводку лучше поместить в специальные пластиковые трубки.

Также стоит проверить состояние реле и кнопок управления. В завершение диагностических (ремонтных) работ, необходимо смазать все трущиеся узлы механизма.

Выполнив вышеуказанные действия, проводят проверку работоспособности электрического стеклоподъемника. Все, что требуется – это поднять и опустить стекло, причем оно должно двигаться плавно, без рывков, заеданий или перекоса. Заметьте, очень важно, чтобы фиксация окна в конечном положении была надежной, а само стекло не имело свободного хода. Работающий стеклоподъемник не должен создавать сильного шума.

В случае, когда все детали электрического стеклоподъемника находятся в рабочем состоянии, но он все равно не функционирует должным образом, следует выполнить регулировку устройства. Для этого немного ослабьте крепления стекла к подъемнику и после правильной установки закрепите его в проеме. Также проверьте положение направляющих. Возможно, их крепления ослабли и детали перекосились.

Обратите внимание! При максимально поднятом стекле нужно оставлять небольшой запас хода для стеклоподъемника, так как после затяжки не исключено проседание стекла. После выполнения регулировки, стекло должно свободно опускаться, достигая обоих крайних положений, ведь только тогда можно считать проведенную настройку успешной.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Изготовление и замена тросиков стеклоподъемника.

Нередко бывает, что не работает стеклоподъемник ваз 2114, и это доставляет массу проблем. Такая вещь, как электрические стеклоподъемники, на данной модели, заметно увеличивают комфорт, по сравнению с предыдущими моделями АвтоВАЗа, и лишаться их совсем неохота. Сама конструкция стеклоподъемников простая, но, в то же время, не самая надёжная. К тому же, блок предохранителей находится под капотом, прямо под местом стёка воды. Из-за чего, в него может попадать вода и происходить замыкание, или окисление контактов.
Не работает стеклоподъемник ваз 2114 по нескольким основным причинам, среди которых: выход из строя элементов управления, окисление контактов и пропадание питания. На этой станице мы подробно расскажем о каждой из возможных проблем, и о том, какие есть способы проверки и устранения их. Наверное, самая частая причина неработающего стеклоподъемника – это нерабочая кнопка. С неё и начнём.

Многие автовладельцы вазовских автомобилей замечали, что, со временем стеклоподъемники работают всё медленнее. Часто это бывает именно из-за проблем с кнопками ЭСП. Внутри кнопок контакт между пластинами становится всё хуже, вплоть до того, что пропадает совсем и стекло перестаёт подниматься и опускаться.

Главная причина нерабочей кнопки – это отказ работать одного из стеклоподъемников. Почти нереально, чтобы сразу перестали работать две кнопки. А так как все кнопки ЭСП на этой машине одинаковые, то можно вместо кнопки, стеклоподъемник которой не работает, установить кнопку с работающего механизма.

Поменять кнопки местами можно на водительской двери. Для этого нужно плоской отвёрткой или ножом поддеть сами кнопки и снять их с фишек. Затем подключаем кнопки, поменяв их местами. Если неработающий стеклоподъемник заработал, а прежде рабочий перестал функционировать, то нерабочая кнопка подлежит замене или ремонту.

После снятия кнопки переходим к рабочему месту. На корпусе, по бокам, есть защелки, которые нужно загнуть, после чего верхняя часть снимется без проблем. Далее, снимаем «качельку», на которую нужно нажимать, и две металлические пластины. Мы видим плату, её нужно выпаять, но, перед этим, маркером пометить расположение.

Выпаянную плату следует отложить в сторону. Теперь нужно отогнуть верхние контакты, которые прижимаются качелькой к нижним контактом, чтобы между ними был достаточный зазор для прочистки. Хорошо зачищаем контакты мелкозернистой наждачной бумагой и производим сборку кнопки в обратной последовательности. Идём ставить в автомобиль и тестировать. Если всё сделано правильно, то кнопка «оживёт» и будет функционировать не хуже новой.

Реле стеклоподъемников также может выйти из строя, из-за чего они не будут работать. Открыв крышку блока предохранителей нужно найти по схеме на крышке реле и предохранитель, отвечающие за ЭСП. Сначала смотрим предохранитель, если он целый, то переходим к реле. На ножках релешки и предохранителя не должно быть никакого налёта, а если он присутствует, то нужно его удалить при помощи WD-40, но лучше будет снять весь монтажный блок для чистки. Налёт свидетельствует о попадании влаги, из-за чего пропала проводимость тока между контактами. С большой вероятностью, после удаления налёта механизм заработает, однако, нет гарантии, что после очередного дождя или мойки проблемы не начнутся вновь.

Реле ЭСП можно проверить, просто поставив на его место другое реле, заведомо рабочее, например, от дальнего света. Если после перестановки стеклоподъемники заработали, то нерабочее реле отправляется на помойку. Остается только купить и установить новое.

Если предохранитель сгорел, то меняем его на целый и проверяем работу ЭСП. В ситуации, когда всё работает можно считать проблему решенной. На ВАЗе бывает, что предохранители перегорают без веских причин.

Но, если только установленный предохранитель перегорел, значит, в цепи питания есть короткое замыкание. Возможно, где-то перебит провод питания и он коротит на массу. Решение такой проблемы лучше доверить автоэлектрикам.

Еще проблемы могут возникнуть с моторчиком стеклоподъемника. Внутри него может сломаться червячный механизм. При такой проблеме, внутри двери будет слышно работу мотора, однако, стекло двигаться не будет. Мотор также может просто сгореть.

Сам механизм подъема/опускания стекла ломается крайне редко, но и из-за него также не работает стеклоподъемник ваз 2114. Симптомы сломанного механизма такие: стекло чуть дергается, но не двигается, как положено, при этом слышно напряженное жужжание моторчика.

ВАЗ 2114. Почему не работают стеклоподъемники?

Предохранитель и реле в порядке, что делать?

Дело в том, что проверив реле и предохранитель вы забыли о том, что в электропитании ЭСП задействовано еще наружное освещение. Лично у меня была такая проблема, проверил предохранитель, реле, снял обшивку дверей и проверил всю цепь. На СТО ремонт занял 5 минут, оказалось перегорел пред-ль противотуманных фар, которых у меня нет.

Конечно стеклоподьемники могут не работать а если просто что-то отвалилось. Да в процессе езды бывает и так, что где-то вылетел болтик. Ведь наши дороги не очень соответствуют стандартам. А тем более если у вас электрические стеклоподъемники, то здесь и просто может отвалиться контакт. Так что причину придется выяснять. И начинать надо просто с проверки поступает ли напряжение на моторчик, который и поднимает стекла.

ну а потом придется разобрать подъемный мехпгизи и посмотреть как он работает и не попало ли что туда.

И только после этого нуэно проверять сам моторчик. Так как и он может просто выйьт из строя.

Если не работают стеклоподъемники, причем оба сразу, то сгореть моторы просто не могли и виноваты в этом только предохранители всех остальных цепей и в первую очередь освещения. Проверьте их и наверняка неисправность устранится.

ВАЗ 2114, может комплектоваться, или обычными ручными (механическими) стеклоподъёмниками, или электро стёклоподъёмниками.

Если речь об электрических стеклоподъёмниках, то как правило (во всяком случае довольно часто) причина поломки в электродвигателе

Мотор стеклоподъёмников на ВАЗ 2114-ь не разборный, только замена.

Возможно дело в предохранителе (самая не сложная поломка) коробка предохранителей как и в предшественниках (ВАЗ 2109, ВАЗ 2108-ь) находится под капотом.

Правда иногда только замены предохранителя не достаточно, иногда надо искать причину по которой он (предохранитель) перегорает.

Это интересно: Шторки на окнах автомобиля: разрешено или запрещено?

Возможно провода замыкают на массу, надо снимать обшивку дверей и смотреть в чём дело, возможно изоляция проводов нарушена.

Может быть причина в реле, находится в том же блоке под капотом, реле К5, тут тоже только полная замена.

А возможно поломка в чистой механики, к примеру вышел из строя червячный редуктор, или проблема с тросовым приводом.

Система стеклоподъёмников на автомобиле отечественного производства ВАЗ 2114довольно проста и состоит из следующих механизмов:

• моторчик или механическая рукоядка
• подъёмный механизм с набором шестерёнок
• разводное подъёмное устройство

Причин неработоспособности стеклоподъёмников несколько:

1. Не приходит ток до разъёма электромоторчика. Причина может быть как сгоревший предохранитель, так и обрыв в электропроводке.
2. Проблема в моторчике, это как потеря тока по электропроводке, так и выход из строя самого моторчика. Снимается мотор и на него подаётся ток с переменой полярности, моторчик должен свободно вращаться в разные стороны.
3. Выход из строя (в основном стираются зубья, в следствии чего механизм заклинивает) подъёмного механизма. Он не ремонтнопригодный, только замена.
4. Соскакивают втулки на разводном устройстве по причине износа.
5. Соскочило стекло и упёрлось во что-нибудь, из-за чего механизм просто не может его поднять (или опустить)
6. Попал инородный предмет в механизм.

Устройство и виды стеклоподъемников

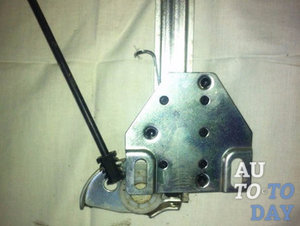

Стеклоподъемник ВАЗ 2114
Стеклоподъемник ВАЗ 2115, ВАЗ 2114 и других моделей машин данной серии может быть двух основных видов. Кардинальных отличий механизмы на ВАЗ 2115 или 2114 от других моделей семейства не имеют.

Первый из них – это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие – какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

1. Рычажной механизм

2. Тросовый механизм

3. Реечный механизм

Не работает стеклоподъемник на ваз 2114

Штатно, на автомобиле ВАЗ-2114, устанавливаются только два стеклоподъёмника на правую и левую сторону передних дверей. При выявлении неисправности, связанной с отказом в работе обоих стеклоподъёмников, в первую очередь придётся проверить тридцати амперный предохранитель F6, расположенный в монтажном блоке под капотом автомобиля.

Если он перегорел, то его нужно заменить на новый. Ну, а водителю, придётся искать причину выхода из строя этого предохранителя, ведь если этого не сделать, то и новый предохранитель точно также сгорит. При поиске места короткого замыкания необходимо учитывать ,в какой момент сгорает предохранитель. Если это происходит при включении стеклоподъёмника в работу, то вероятнее всего короткое замыкание под обшивкой двери, а если предохранитель сгорает сразу после включения зажигания, то скорее всего проводка замыкает на массу, где-то от монтажного блока до обшивки дверей.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъёмника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь.

Если предохранитель цел, то придётся снимать обшивку дверей и проверять напряжение на контактах в штекерных разъёмах проводов подходящих к электродвигателю стеклоподъёмника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателе стеклоподъёмника его придётся заменить.

Кроме предохранителя, причиной не рабочего состояния стеклоподъёмника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъёмника перестаёт работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъёмника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъёмника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла. Кроме этого, удлинённый трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.

Лада 2114 › Бортжурнал › Проблема с неработающим пассажирским стеклоподъемником решена

Всем доброго времени суток.

Практически сразу после того, как пересел на 2114, столкнулся с проблемой временами не работающего стеклоподъемника с пассажирской стороны.
Виделось это примерно так:
Из-за того, что это случалось в основном после мойки. стал грешить на то, что дверь каким-то чудесным образом заливает. Завожу машину- стеклоподъемник не работает, проедусь, нажимаю… чудеса просто. Поиск по гуглу/драйву выдал несколько возможных причин: 1. Обрыв провода либо замыкание на массу в месте перехода проводов из салона в дверь, 2. Выход из строя моторчика стеклоподъемника/износ шестерни на механизме. 3. Неисправность кнопки Перегоревший предохранитель отмел сразу же- со стороны водителя ведь все исправно. Вчера выдался свободный вечер, стал разбирать обшивку. Осмотрел все возможные провода в двери и уже готов был смотреть дальше, в гофре, но.
В двери есть два провода, соединенные через разъем белого цвета(сами провода белого и голубого цвета, на фото видно как они выглядят.

Было обнаржено, что один из проводов с одной стороны вылез из фишки, таким образом, видимо, прыгая на кочках контакт то появлялся, то пропадал. Поэтому, если столкнетесь с проблемой подобного рода- сперва проверяйте все соединения, таким образом можно обойтись малой кровью)

__________________ На 2113 стояла тюнинх решетка радиатора. Так вышло, что перед продажей я установил купленную на разборке заводскую, а эта оставалась пылиться+ была не в отличном состоянии, со сломанными креплениями. Принялся из нее делать глухую решетку(а возможно с дырками, а возможно с сеткой).
Растянул по вертикали. чтобы придать более ровную форму.обтянул тканью и облил эпоксидкой. Посмотрим что из этого выйдет.Всем мир.

Инструкция по снятию

Если вы не знаете, как снять ручку стеклоподъемника – не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

Читать дальше: Подсветка панели своими руками

Процесс демонтажа

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие. Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Не работают стеклоподъемники ВАЗ 2114

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2114. В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:

• Окисление контактных соединений.
• Поломка одного или нескольких элементов управления.
• Потеря питания.

В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2114 — смотрите в видео ниже.

Это интересно: Схема электропроводки ВАЗ 21213 карбюратор

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2114 или на другой модели отечественного производителя.

Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.

Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

• Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
• Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
• Снимите «качельку», для чего нажмите на нее.
• Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой. Демонтированную плату уберите в сторону и сделайте следующие шаги:

• Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
• Зачистите контакты, с помощью наждачной бумаги.
• Соберите кнопку в последовательности, обратной разборке механизма.
• Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2114, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Осмотрите состояние ножек реле и предохранителя. На них не должно быть налета. При наличии такового, используйте WD-40, но лучше демонтировать блок полностью и, лишь после этого, произвести его очистку. Наличие налета является свидетельством попадания внутрь влаги, что приводит к ухудшению проводимости контактов. Если добросовестно подойти к удалению налета, то стеклоподъемники заработают. Минус в том, что, после очередных осадков, ситуация может повториться — появится налет, а механизм перестанет работать.

Для проверки реле, установите на его место заведомо исправное устройство, такого же типа. К примеру, можно взять реле, через которое питается фара дальнего света. Если после перестановки, стеклоподъемники начали работать, выбросьте вышедшее из строя реле, купите и поставьте новую деталь.

Если проверка предохранителя показала, что тот сгорел, замените деталь и проверьте работоспособность стеклоподъемников. Если механизм начал работать, проблема решена. На отечественных машинах ВАЗ, бывают ситуации, когда предохранители сгорают, без какой-либо причины.

Хуже, если вы поставили новую вставку плавкую, а она сразу перегорела. Это свидетельствует о наличии замыкания в цепи. Причиной может быть перебитый провод или поврежденная изоляция, из-за чего «плюс» попадает на массу машины. В таком случае, решение проблемы лучше поручить опытным автоэлектрикам.

Видео: Ремонт электрического стеклоподъёмника на Ваз 2114

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Прочие причины поломки стеклоподъемников

Если не работает стеклоподъемник на ВАЗ 2114, обратите внимание на исправность моторчика механизма. Бывают ситуации, когда в нем ломается червячный механизм, и тогда, при нажатии на кнопку подъема/опускания стекол, слышен сильный шум. При этом, стекла не двигаются. Если ничего не предпринимать, то моторчик может и вовсе перегореть.

Механизм стеклоподъемника ломается редко, но такое также случается. Определить неисправность можно, по подергиванию стекла, но без нормального перемещения вверх или вниз. Одновременно с этим, слышен шум от моторчика.

Как отрегулировать стеклоподъемник на ваз 2114

Всем привет! Дорогие друзья, все вы в курсе, какие «сухие» недостатки и недостатки необходимо устранить каждому из нас, «счастливых» владельцев отечественных автомобилей марки ВАЗ. Сегодняшняя статья – еще одно спасительное решение для тех, кто сталкивается с проблемой неэффективных свеклоуборочных комбайнов.

Электростеклоподъемники (ЭСП) устанавливаются на иномарки не один десяток лет, поэтому, как правило, проблем с ними не возникает, чего нельзя сказать о ВАЗах. На «наших» ласточках такое чудо происходило около 10 лет, и как показывает практика, старая добрая «мясорубка» в виде простой механической ручки работала намного надежнее. Ближе к делу! Дефект замечен на многих моделях от 2109 до 2115, где, как правило, правое переднее стекло плохо поднимается. К тому же окна медленно поднимаются где-то от центра или даже ниже, стекло замедляется или вообще перестает подниматься. В то же время водители помогают ESP вручную или из уст в уста”.

Почему плохо работает стеклоподъемник?

1. Первая причина – плохая смазка оконного механизма. В процессе работы механизм ESP постепенно теряет смазку, в результате чего окна медленно опускаются или поднимаются. Решение проблемы – снятие дверной доски, после чего смазываются все рабочие детали. Если после смазки оконного механизма проблема не устранилась, продолжаем ее искать.
2. Часто причиной может быть плохая регулировка самого стекла. То есть ситуация, когда само стекло неправильно установлено на распорку. В этом случае необходимо снять дверную карту и отрегулировать положение стекла с помощью регулировочной гайки, затем проверить работу ESP.

1. Заводской брак. Если с механизмом все в порядке, а стекло в порядке, рекомендую проверить направляющие, по которым движется само стекло. То есть речь идет о туннеле, по которому идет стекло. Как показывает горький опыт, именно этот производственный брак нередко становится причиной медленного подъема стеклоподъемника. Из-за сужения направляющих возникает дополнительное сопротивление, в результате которого мотор тормозит и стекло тормозит. Ваша задача – понять, где именно возникает сопротивление, и попытаться его разрешить. Работа довольно простая и заключается в том, чтобы снять бархат и немного расширить усадку металла.

1. Четвертая причина – плохая смазка направляющих. Иногда во время работы направляющие, а правильнее было бы сказать туннель, по которому стекло движется, изнашивается, изнашивается, пачкается и т.д. Следовательно, стекло испытывает чрезмерную нагрузку и сопротивление, что, естественно, приводит к Дело в том, что оконный подъемник медленно поднимает стекло. Проблема решается довольно просто, берем ватные палочки и очищаем тоннель от грязи и песка. Затем берем смазку, это может быть силиконовая смазка или WD-40, или что-то другое и смазываем направляющие. О смазке не жалеем, но и лишнего тоже не кладем, просто щедро покрываем точки скольжения стекла, потом проверяем результат.

1. Носите бархат. Из-за повышенного износа бархата, а проще говоря, уплотнителей стекла последние могут подниматься медленнее. Однако, если это проблема, окна на всех дверях, скорее всего, не будут работать. Решение этой проблемы – замена изношенного бархата, после чего проблема должна исчезнуть.

1. Неисправность в работе электрического стеклоподъемника или плохой контакт. Если что-то не так с мотором, поднимающим стекло, или плохой контакт в соединениях, то проблем с поднятием и опусканием стекла не избежать. Неправильная работа привода, как правило, проявляется в обоих направлениях, то есть подъем / опускание, однако чаще всего сложнее всего опускание. Для решения этой проблемы необходимо снять электродвигатель, проверить его работоспособность, смазать и так далее, после чего снова проверяем работу ЭЦН.

Если все предыдущие действия были выполнены, проблема, скорее всего, должна исчезнуть, если этого не произошло, следует продолжить поиск или произвести полную замену ESP. Вот и все, я жду ваших вариантов, чтобы это исправить! Возможно, некоторые из вас сталкивались с ситуацией, когда стеклоподъемник плохо поднимается, я был бы признателен, если бы вы описали свой случай, а также способ исправить это. До свидания!

Видеоинструкция, что делать, когда стеклоподъемники медленно поднимают

Гостеприимство!
Стеклоподъемник: этот механизм присутствует практически во всех автомобилях, в зависимости от автомобиля он может быть механическим (с ручкой для регулировки положения стекла) или электрическим (в этом случае ручка снимается и кнопка собирается) Причем сразу замечаем, что стеклоподъемник и само стекло – это разные вещи (только некоторые путают) и благодаря ему можно регулировать положение стекла в машине (поднимать выше или опускать ниже).

Примечание!
Для выполнения процедуры замены стеклоподъемника на двери вам потребуется запастись: Отвертками разного типа, а также набором гаечных ключей, если у вас есть удлинитель с переходными головками, можно использовать, ну, можно нужны тонкие плоскогубцы или плоскогубцы, если они есть, то обязательно их достать!

Где находится стеклоподъемник?
На автомобилях семейства Самара 2 устанавливаются стеклоподъемники разного типа, а именно стеклоподъемники спереди и механические сзади (если машина в верхней комплектации, то сзади есть электрические стеклоподъемники), оба типа скрыты в самой двери, и вы не увидите их, не сняв обшивку, поэтому для наглядности на фото, сделанном ниже, с передней двери автомобиля снята обшивка, а сам стеклоподъемник обозначен красной стрелкой в это фото.

Когда нужно менять стеклоподъемник?
Если речь идет об электрическом стеклоподъемнике, то, как правило, при его выходе из строя стекло перестает подниматься и опускаться при нажатии соответствующей кнопки, к тому же на некоторых автомобилях (скорее всего, вы уже обратили на это внимание) бывает, что стекло опускается (медленно) и почти не встает (приходится помогать рукой), это тоже говорит о том, что стеклоподъемник пришел в негодность и нуждается в замене, но, кстати, в некоторых случаях, из-за того, что стекло не поднимается и плохо опускается, это даже вина не стеклоподъемника, а стекла, только со временем его крепление ослабевает и поэтому стекло деформируется, поэтому проблемы с опусканием и поднятием стекла на авто, но сколько времени дело в механических стеклоподъемниках, тут все просто, если стекло уже не регулируется поворотом ручки, сам стеклоподъемник вышел из строя и подлежит замене.

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание!
Стеклоподъемник на задней двери и на передней двери заменен практически идентично, правда есть небольшие нюансы, но можно и не обращать внимания на это, так что если научитесь заменять стеклоподъемник спереди, то и на задняя дверь и наоборот, но есть только одно Но! Стеклоподъемник можно заменить как на стекло, снятое с двери, так и на установленное стекло (Как вы решите, если не хотите снимать стекло, то его можно будет закрепить просто отверткой, но если дверь вдруг сильно шевелится, то стекло может упасть и разбиться, на снятом стекле с вами этого не случится), если вы все же захотите его снять, прочтите статью под названием: «Замена стекла на ВАЗ», если если вы не хотите снимать стекло и уверены, что оно не упадет, тогда читайте статью, в которой мы только что описали процесс замены стеклоподъемника со стеклом, установленным на двери автомобиля!

Снять со счета:
1) Начнем с передних дверей, но даже если вы замените окна только на задних дверях (а это пункт 2), вы все равно изучите пункт 1, потому что они взаимосвязаны друг с другом, и из всех этих точек вы будете в общем, поймите больше, чем читая один, прежде чем заменять его, независимо от того, какая дверь, но вам нужно будет снять с него обшивку, потому что механизм находится внутри двери, и без снятия обшивки вы просто не сможете туда добраться (как снимаем обшивку, читайте статью: «Замена передней двери автомобиля» пункты 1-8), после снятия обшивки отсоедините колодку проводов и разъем, идущий к стеклоподъемнику (см фото 1), затем открутите все гайки (их всего три), которыми сам механизм крепится к дверям (см фото 2), а затем откручиваются два болта, которыми ползун стеклоподъемника крепится к самой планке остекления (см фото 3), когда болты откручиваются , поднимите стакан вверх, если нет вы сняли и зафиксировали его в этом положении (можно с помощью отвертки для супов, см фото 4, или попросить помощника подержать стакан в верхнем положении).

Примечание!
Для того, чтобы механизм стеклоподъемника был снят с двери, а затем полностью снят, открутите все эти два винта, которыми ручка открывания двери крепится к автомобилю (см. Фото 1), после откручивания шурупов снимите ручку, нажав на нее y внутри дверцы и насквозь удалите вырез в дверце (см фото 2), затем с помощью тонких плоскогубцев или плоскогубцев или просто вручную отсоедините резиновую опору, удерживающую выстрел, на ручках (см фото 3), а затем отсоедините съемник от ручки и таким образом вы можете полностью снять его с автомобиля (см фото 4), а затем, когда ручка снята, снимите сам стеклоподъемник через такое же отверстие в двери автомобиля!

2) Что касается задней двери и стеклоподъемника, то для его снятия возьмите в руки гаечный ключ и с его помощью открутите три гайки, которыми сам механизм крепится к двери (см. Фото 1), как только открутите гайки, открутите два болта к опоре стеклоподъемника крепится ползун со стеклом (см фото 2), затем закрепите стекло, как описано в первом абзаце (см фото 3) и, наконец, когда стекло уже неподвижно, открутите три гайки, крепящие механизм к двери (см фото 4) и взяв его рукой таким же образом, вытащите его из двери и снимите полностью.

Установка:
Все устанавливается на свои места в обратном порядке, или, проще говоря, в порядке, обратном снятию, все ставится на свои места.

Дополнительный видеоклип:
Интересное видео по ремонту стеклоподъемника входной двери вы можете посмотреть в прикрепленном к нашему сайту видео чуть ниже:

Стеклоподъемники – фаворит тюнеров. «Электростеклом» сегодня никого не удивишь, некоторые модификации «Самара» также оснащаются им на конвейерной ленте. Но еще чаще в руки потребителей попадают автомобили с ручными стеклоподъемниками. Между тем в продаже есть несколько моделей стеклоподъемников. Однако все они разные и редко подходят для установки на какую-либо модель ВАЗ 2113, чаще всего «специализируются» на какой-то. Есть модели, разработанные и произведенные специально для Самара. Часто предлагаются механизмы для установки в входные двери. Они не подходят для задних дверей.

О преимуществах и недостатках различных конструкций стеклоподъемников вы можете прочитать в журнале «За рулем», который регулярно тестирует автомобильные аксессуары. Их общая «проблема», как правило, – это выход из строя или заклинивание на морозе при закрытом стекле (хуже, если оно открыто!). Проблемы можно предотвратить при своевременной и тщательной смазке механизма.

Установка стеклоподъемников ВАЗ 2114 проста и недолговечна – эта работа под силу любому автомобилисту, хоть раз державшему в руке отвертку и гаечный ключ. Например, установим стеклоподъемник в переднюю дверь ВАЗ-2115.

• Показываем работу на правой входной двери .
• Перед началом работы отключаем клемму «минусового» провода от гнезда аккумулятора.

Отверткой Phillips откручиваем три самореза (на фото – передний)…

• … И снимаем дверной карман, вынув его защелки из отверстий в обшивке двери.
• Саморезы для крепления кармана служат нижним креплением обивки двери ВАЗ 2115, а панель кармана – накладкой динамика.

Подденьте отверткой замок ручки стеклоподъемника (вставьте отвертку между замком и розеткой).

Вытаскиваем защелку и ручку стеклоподъемника.

… И снимаем декоративную накладку ручки двери.

С помощью отвертки Phillips открутите два винта, удерживающих ручку…

. и снимите ручку.

Облицовка ручки межкомнатной двери…

Разворачиваем и вытаскиваем пуговицу.

• Снимите ручку и накладку механизма управления зеркалами.
• Преодолевая сопротивление шести крышек,…

… Снять обшивку двери.

Головкой «10» откручиваем два болта крепления штапика к оконному механизму.

Откручиваем две гайки автомобиля,…

… И верхний поручень стеклоподъемника.

Головкой «8» отверните три гайки крепления стеклоподъемника.

Вытаскиваем нижний штифт направляющей стеклоподъемника из отверстия в дверной панели.

Выдавив отверткой, вытаскиваем верхний штифт направляющей стеклоподъемника из отверстия в дверной панели.

• Вытаскиваем механизм стеклоподъемника ВАЗ 2114 через окошко в дверной панели.
• Перед установкой стеклоподъемника нужно убедиться, что он находится в сложенном положении. При необходимости запитываем мотор-редуктор от гидроаккумулятора.

• Вставляем электростеклоподъемник в окно дверного полотна…
• . и вставьте его фиксирующие штифты в соответствующие отверстия.
• После нажатия гаек на шпильках,…

… Качаем их головой на «10».

Подаем питание на провода мотор-редуктора так, чтобы отверстия в направляющей стеклоподъемника совпадали с отверстиями в штапике остекления.

Прикрепляем направляющую стеклоподъемника к держателю стекла.

• Наносим смазку на пары трения механизма стеклоподъемника.
• Не рекомендуется наносить смазку на механизм стеклоподъемника перед его установкой из-за риска его падения на панели кабины во время работы.
• Для правильного подключения переключателя стеклоподъемника (клавиши управления) используйте схемы стеклоподъемника и электрической системы .
• Подаем питание на блок переключателей стеклоподъемников через гофрированный защитный кожух (см. Передние динамики аудиосистемы).
• Подключаем клемму «минусового» провода к клемме аккумулятора.
• Подключаем провода и проверяем работу стеклоподъемника.

• Устанавливаем заглушку в отверстие в обшивке двери для вала ручки окна.
• Установите на место обшивку двери (без кармана) и вставьте фиксатор жгута выключателя в отверстие в обшивке.

Вместо заглушки в кармане обивки двери устанавливаем выключатель стеклоподъемника.

Как отрегулировать стеклоподъемник на ваз 2114

На автомобилях семейства Самара 2 установлены стеклоподъёмники разных типов, а именно спереди стоят электрические, а сзади механические (Если автомобиль в топовой комплектации, то и сзади электрические стоят), оба типа спрятаны в самой двери и без снятия обшивки вы их не увидите, поэтому для наглядности на сделанном фото ниже обшивка была снята с передней двери автомобиля, а сам стеклоподъёмник на этом фото красной стрелкой указан.

Когда нужно менять стеклоподъёмник двери?

Если речь идёт об электрическом стеклоподъёмнике, то как правило при выходе его из строя, стекло перестаёт подниматься и опускаться при нажатии на соответствующую кнопку, кроме того на некоторых автомобилях (Вы скорее всего обращали на это уже внимание) бывает что стекло кой как опускается (Медленно) и почти не поднимается (Рукой приходиться помогать), это тоже говорит о том что стеклоподъёмник пришёл в негодность и требует своей замены, но кстати в некоторых случаях из-за того что стекло плохо поднимается и опускается, даже не стеклоподъёмник может быть виноват а само стекло, просто со временем его крепление слабнет и тем самым стекло встаёт на перекос из-за чего и происходят проблемы с опусканием и подниманием стекла на автомобиле, но что же касается механических стеклоподъёмников, то здесь всё просто, если посредством вращения ручки стекло перестало регулироваться, то сам стеклоподъёмник вышел из строя и требует своей замены.

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

1) Начнём с передних дверей, но даже если вы заменяете стеклоподъёмники только лишь на задних дверях (А это пункт 2) то всё равно изучите пункт 1, потому что они между собой взаимосвязаны и из этих всех пунктов вы поймёте больше, чем прочитаете только лишь один из них, в общем перед заменой не важно на какой двери но нужно будет снять с неё обшивку, потому что механизм находиться внутри двери и не сняв обшивки вы до него просто не доберётесь (О том как снять обшивку, читайте в статье: «Замена передней двери на автомобиле» пункты 1-8), после того как обшивка снята, разъедините между собой колодку проводов и разъём которые на стеклоподъёмник идут (см. фото 1), после чего выверните все гайки (Их всего три) которые крепят сам механизм к двери (см. фото 2) и после этого выверните два болта крепления ползунка стеклоподъёмника к самой обойме стекла (см. фото 3), когда болты будут откручены, поднимите стекло в самый верх если вы его не сняли и зафиксируйте его в таком положение (Можно при помощи отвёртки зафиксировать см. фото 4, или же помощника попросить подержать в верхнем положении стекло можно).

Чтобы механизм стеклоподъёмника можно было вынуть из двери и тем самым полностью снять, выверните ко всему этому два винта которые ручку открывания двери к автомобилю крепят (см. фото 1), после отворачивания винтов, снимите ручку протолкнув её для этого во внутреннюю часть двери и через вырез в двери её тем самым выведите (см. фото 2), затем с помощью тонких плоскогубец или же пассатижей или просто рукой можно, отсоедините резиновый держатель который тягу на ручки удерживает (см. фото 3) и после этого тягу от ручку отсоедините и вы сможете полностью снять её таким образом с автомобиля (см. фото 4) и поэтому когда ручка будет снята, выньте сам механизм стеклоподъёмника через тот же самый вырез в двери автомобиля!

2) Что касается задней двери и стеклоподъёмника, для того чтобы его снять, берите в руки гаечный ключ и с его помощью выверните три гайки которые сам механизм к двери крепят (см. фото 1), как только гайки будут откручены, два болта выкручивайте которые к обойме стеклоподъёмника ползунок со стеклом крепят (см. фото 2), после этого таким же образом зафиксируйте стекло как и в первом пункте описано (см. фото 3) и в завершение, когда стекло находиться уже в неподвижном состоянии, выверните три гайки крепления механизма к двери (см. фото 4) и так же ухватившись за него рукой, выньте из двери и тем самым полностью снимите.

Устанавливается всё на свои места в обратной последовательности или если сказать по проще, то в обратном порядке снятию всё на свои места ставиться.

Устройство и виды стеклоподъемников

Стеклоподъемник ВАЗ 2114

Первый из них – это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие – какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

Распространенные неисправности

Старый и новый механизм

Одной из самых распространенных неисправностей является стирание шестерни. Обычно используется пластмассовая, которая со временем быстро стирается. Симптомом такой проблемы является рокот и треск, который слышен при подъеме или опускании стекла.

Также, может перегореть автоматический выключатель на электрических стеклоподъемниках, из-за чего ну будет работать включение. Еще, проблемы могут возникнуть с задними дверями. Они или вообще перестают работать или реагируют на нажатие клавиши с главного блока, но не на самих дверях. Проверьте проводимость тока.

Из строя может выйти и электрический моторчик. Для исправления нужно будет проверить напряжение в нем и проводку. Также может произойти механическое повреждение направляющих.

Инструкция по снятию

Если вы не знаете, как снять ручку стеклоподъемника – не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие. Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Особенности установки

Схема подключения обратна указанному выше способу снятия устройства и в целом особых нюансов не имеет. Если вы справились с операцией по снятию, то и установка электростеклоподъемников ВАЗ 2114 проблем не составит.

Единственный нюанс, о котором не стоит забывать, – это направляющие стеклоподъемника. Перед тем, как закончить соединение, лучше смазать их – тогда механизм прослужит дольше.

Почему не работают стеклоподъемники на ВАЗ 2114?

Дело в том, что проверив реле и предохранитель вы забыли о том, что в электропитании ЭСП задействовано еще наружное освещение. Лично у меня была такая проблема, проверил предохранитель, реле, снял обшивку дверей и проверил всю цепь. На СТО ремонт занял 5 минут, оказалось перегорел пред-ль противотуманных фар, которых у меня нет.

Конечно стеклоподьемники могут не работать а если просто что-то отвалилось. Да в процессе езды бывает и так, что где-то вылетел болтик. Ведь наши дороги не очень соответствуют стандартам. А тем более если у вас электрические стеклоподъемники, то здесь и просто может отвалиться контакт. Так что причину придется выяснять. И начинать надо просто с проверки поступает ли напряжение на моторчик, который и поднимает стекла.

И только после этого нуэно проверять сам моторчик. Так как и он может просто выйьт из строя.

Если не работают стеклоподъемники, причем оба сразу, то сгореть моторы просто не могли и виноваты в этом только предохранители всех остальных цепей и в первую очередь освещения. Проверьте их и наверняка неисправность устранится.

ВАЗ 2114, может комплектоваться, или обычными ручными (механическими) стеклоподъёмниками, или электро стёклоподъёмниками.

Если речь об электрических стеклоподъёмниках, то как правило (во всяком случае довольно часто) причина поломки в электродвигателе

Мотор стеклоподъёмников на ВАЗ 2114-ь не разборный, только замена.

Возможно дело в предохранителе (самая не сложная поломка) коробка предохранителей как и в предшественниках (ВАЗ 2109, ВАЗ 2108-ь) находится под капотом.

Правда иногда только замены предохранителя не достаточно, иногда надо искать причину по которой он (предохранитель) перегорает.

Возможно провода замыкают на массу, надо снимать обшивку дверей и смотреть в чём дело, возможно изоляция проводов нарушена.

Может быть причина в реле, находится в том же блоке под капотом, реле К5, тут тоже только полная замена.

А возможно поломка в чистой механики, к примеру вышел из строя червячный редуктор, или проблема с тросовым приводом.

Система стеклоподъёмников на автомобиле отечественного производства ВАЗ 2114довольно проста и состоит из следующих механизмов:

Изготовление и замена тросиков стеклоподъемника.

Нередко бывает, что не работает стеклоподъемник ваз 2114, и это доставляет массу проблем. Такая вещь, как электрические стеклоподъемники, на данной модели, заметно увеличивают комфорт, по сравнению с предыдущими моделями АвтоВАЗа, и лишаться их совсем неохота. Сама конструкция стеклоподъемников простая, но, в то же время, не самая надёжная. К тому же, блок предохранителей находится под капотом, прямо под местом стёка воды. Из-за чего, в него может попадать вода и происходить замыкание, или окисление контактов.
Не работает стеклоподъемник ваз 2114 по нескольким основным причинам, среди которых: выход из строя элементов управления, окисление контактов и пропадание питания. На этой станице мы подробно расскажем о каждой из возможных проблем, и о том, какие есть способы проверки и устранения их. Наверное, самая частая причина неработающего стеклоподъемника – это нерабочая кнопка. С неё и начнём.

Многие автовладельцы вазовских автомобилей замечали, что, со временем стеклоподъемники работают всё медленнее. Часто это бывает именно из-за проблем с кнопками ЭСП. Внутри кнопок контакт между пластинами становится всё хуже, вплоть до того, что пропадает совсем и стекло перестаёт подниматься и опускаться.

Главная причина нерабочей кнопки – это отказ работать одного из стеклоподъемников. Почти нереально, чтобы сразу перестали работать две кнопки. А так как все кнопки ЭСП на этой машине одинаковые, то можно вместо кнопки, стеклоподъемник которой не работает, установить кнопку с работающего механизма.

Поменять кнопки местами можно на водительской двери. Для этого нужно плоской отвёрткой или ножом поддеть сами кнопки и снять их с фишек. Затем подключаем кнопки, поменяв их местами. Если неработающий стеклоподъемник заработал, а прежде рабочий перестал функционировать, то нерабочая кнопка подлежит замене или ремонту.

После снятия кнопки переходим к рабочему месту. На корпусе, по бокам, есть защелки, которые нужно загнуть, после чего верхняя часть снимется без проблем. Далее, снимаем «качельку», на которую нужно нажимать, и две металлические пластины. Мы видим плату, её нужно выпаять, но, перед этим, маркером пометить расположение.

Выпаянную плату следует отложить в сторону. Теперь нужно отогнуть верхние контакты, которые прижимаются качелькой к нижним контактом, чтобы между ними был достаточный зазор для прочистки. Хорошо зачищаем контакты мелкозернистой наждачной бумагой и производим сборку кнопки в обратной последовательности. Идём ставить в автомобиль и тестировать. Если всё сделано правильно, то кнопка «оживёт» и будет функционировать не хуже новой.

Реле стеклоподъемников также может выйти из строя, из-за чего они не будут работать. Открыв крышку блока предохранителей нужно найти по схеме на крышке реле и предохранитель, отвечающие за ЭСП. Сначала смотрим предохранитель, если он целый, то переходим к реле. На ножках релешки и предохранителя не должно быть никакого налёта, а если он присутствует, то нужно его удалить при помощи WD-40, но лучше будет снять весь монтажный блок для чистки. Налёт свидетельствует о попадании влаги, из-за чего пропала проводимость тока между контактами. С большой вероятностью, после удаления налёта механизм заработает, однако, нет гарантии, что после очередного дождя или мойки проблемы не начнутся вновь.

Реле ЭСП можно проверить, просто поставив на его место другое реле, заведомо рабочее, например, от дальнего света. Если после перестановки стеклоподъемники заработали, то нерабочее реле отправляется на помойку. Остается только купить и установить новое.

Если предохранитель сгорел, то меняем его на целый и проверяем работу ЭСП. В ситуации, когда всё работает можно считать проблему решенной. На ВАЗе бывает, что предохранители перегорают без веских причин.

Но, если только установленный предохранитель перегорел, значит, в цепи питания есть короткое замыкание. Возможно, где-то перебит провод питания и он коротит на массу. Решение такой проблемы лучше доверить автоэлектрикам.

Еще проблемы могут возникнуть с моторчиком стеклоподъемника. Внутри него может сломаться червячный механизм. При такой проблеме, внутри двери будет слышно работу мотора, однако, стекло двигаться не будет. Мотор также может просто сгореть.

Сам механизм подъема/опускания стекла ломается крайне редко, но и из-за него также не работает стеклоподъемник ваз 2114. Симптомы сломанного механизма такие: стекло чуть дергается, но не двигается, как положено, при этом слышно напряженное жужжание моторчика.

ВАЗ 2114. Почему не работают стеклоподъемники?

Предохранитель и реле в порядке, что делать?

Дело в том, что проверив реле и предохранитель вы забыли о том, что в электропитании ЭСП задействовано еще наружное освещение. Лично у меня была такая проблема, проверил предохранитель, реле, снял обшивку дверей и проверил всю цепь. На СТО ремонт занял 5 минут, оказалось перегорел пред-ль противотуманных фар, которых у меня нет.

Конечно стеклоподьемники могут не работать а если просто что-то отвалилось. Да в процессе езды бывает и так, что где-то вылетел болтик. Ведь наши дороги не очень соответствуют стандартам. А тем более если у вас электрические стеклоподъемники, то здесь и просто может отвалиться контакт. Так что причину придется выяснять. И начинать надо просто с проверки поступает ли напряжение на моторчик, который и поднимает стекла.

ну а потом придется разобрать подъемный мехпгизи и посмотреть как он работает и не попало ли что туда.

И только после этого нуэно проверять сам моторчик. Так как и он может просто выйьт из строя.

Если не работают стеклоподъемники, причем оба сразу, то сгореть моторы просто не могли и виноваты в этом только предохранители всех остальных цепей и в первую очередь освещения. Проверьте их и наверняка неисправность устранится.

ВАЗ 2114, может комплектоваться, или обычными ручными (механическими) стеклоподъёмниками, или электро стёклоподъёмниками.

Если речь об электрических стеклоподъёмниках, то как правило (во всяком случае довольно часто) причина поломки в электродвигателе

Мотор стеклоподъёмников на ВАЗ 2114-ь не разборный, только замена.

Возможно дело в предохранителе (самая не сложная поломка) коробка предохранителей как и в предшественниках (ВАЗ 2109, ВАЗ 2108-ь) находится под капотом.

Правда иногда только замены предохранителя не достаточно, иногда надо искать причину по которой он (предохранитель) перегорает.

Это интересно: Шторки на окнах автомобиля: разрешено или запрещено?

Возможно провода замыкают на массу, надо снимать обшивку дверей и смотреть в чём дело, возможно изоляция проводов нарушена.

Может быть причина в реле, находится в том же блоке под капотом, реле К5, тут тоже только полная замена.

А возможно поломка в чистой механики, к примеру вышел из строя червячный редуктор, или проблема с тросовым приводом.

Система стеклоподъёмников на автомобиле отечественного производства ВАЗ 2114довольно проста и состоит из следующих механизмов:

• моторчик или механическая рукоядка
• подъёмный механизм с набором шестерёнок
• разводное подъёмное устройство

Причин неработоспособности стеклоподъёмников несколько:

1. Не приходит ток до разъёма электромоторчика. Причина может быть как сгоревший предохранитель, так и обрыв в электропроводке.
2. Проблема в моторчике, это как потеря тока по электропроводке, так и выход из строя самого моторчика. Снимается мотор и на него подаётся ток с переменой полярности, моторчик должен свободно вращаться в разные стороны.
3. Выход из строя (в основном стираются зубья, в следствии чего механизм заклинивает) подъёмного механизма. Он не ремонтнопригодный, только замена.
4. Соскакивают втулки на разводном устройстве по причине износа.
5. Соскочило стекло и упёрлось во что-нибудь, из-за чего механизм просто не может его поднять (или опустить)
6. Попал инородный предмет в механизм.

Устройство и виды стеклоподъемников

Стеклоподъемник ВАЗ 2114
Стеклоподъемник ВАЗ 2115, ВАЗ 2114 и других моделей машин данной серии может быть двух основных видов. Кардинальных отличий механизмы на ВАЗ 2115 или 2114 от других моделей семейства не имеют.

Первый из них – это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие – какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

1. Рычажной механизм

2. Тросовый механизм

3. Реечный механизм

Не работает стеклоподъемник на ваз 2114

Штатно, на автомобиле ВАЗ-2114, устанавливаются только два стеклоподъёмника на правую и левую сторону передних дверей. При выявлении неисправности, связанной с отказом в работе обоих стеклоподъёмников, в первую очередь придётся проверить тридцати амперный предохранитель F6, расположенный в монтажном блоке под капотом автомобиля.

Если он перегорел, то его нужно заменить на новый. Ну, а водителю, придётся искать причину выхода из строя этого предохранителя, ведь если этого не сделать, то и новый предохранитель точно также сгорит. При поиске места короткого замыкания необходимо учитывать ,в какой момент сгорает предохранитель. Если это происходит при включении стеклоподъёмника в работу, то вероятнее всего короткое замыкание под обшивкой двери, а если предохранитель сгорает сразу после включения зажигания, то скорее всего проводка замыкает на массу, где-то от монтажного блока до обшивки дверей.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъёмника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь.

Если предохранитель цел, то придётся снимать обшивку дверей и проверять напряжение на контактах в штекерных разъёмах проводов подходящих к электродвигателю стеклоподъёмника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателе стеклоподъёмника его придётся заменить.

Кроме предохранителя, причиной не рабочего состояния стеклоподъёмника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъёмника перестаёт работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъёмника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъёмника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла. Кроме этого, удлинённый трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.

Лада 2114 › Бортжурнал › Проблема с неработающим пассажирским стеклоподъемником решена

Всем доброго времени суток.

Практически сразу после того, как пересел на 2114, столкнулся с проблемой временами не работающего стеклоподъемника с пассажирской стороны.
Виделось это примерно так:
Из-за того, что это случалось в основном после мойки. стал грешить на то, что дверь каким-то чудесным образом заливает. Завожу машину- стеклоподъемник не работает, проедусь, нажимаю… чудеса просто. Поиск по гуглу/драйву выдал несколько возможных причин: 1. Обрыв провода либо замыкание на массу в месте перехода проводов из салона в дверь, 2. Выход из строя моторчика стеклоподъемника/износ шестерни на механизме. 3. Неисправность кнопки Перегоревший предохранитель отмел сразу же- со стороны водителя ведь все исправно. Вчера выдался свободный вечер, стал разбирать обшивку. Осмотрел все возможные провода в двери и уже готов был смотреть дальше, в гофре, но.
В двери есть два провода, соединенные через разъем белого цвета(сами провода белого и голубого цвета, на фото видно как они выглядят.

Было обнаржено, что один из проводов с одной стороны вылез из фишки, таким образом, видимо, прыгая на кочках контакт то появлялся, то пропадал. Поэтому, если столкнетесь с проблемой подобного рода- сперва проверяйте все соединения, таким образом можно обойтись малой кровью)

__________________ На 2113 стояла тюнинх решетка радиатора. Так вышло, что перед продажей я установил купленную на разборке заводскую, а эта оставалась пылиться+ была не в отличном состоянии, со сломанными креплениями. Принялся из нее делать глухую решетку(а возможно с дырками, а возможно с сеткой).
Растянул по вертикали. чтобы придать более ровную форму.обтянул тканью и облил эпоксидкой. Посмотрим что из этого выйдет.Всем мир.

Инструкция по снятию

Если вы не знаете, как снять ручку стеклоподъемника – не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

Читать дальше: Подсветка панели своими руками

Процесс демонтажа

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие. Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Не работают стеклоподъемники ВАЗ 2114

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2114. В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:

• Окисление контактных соединений.
• Поломка одного или нескольких элементов управления.
• Потеря питания.

В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2114 — смотрите в видео ниже.

Это интересно: Схема электропроводки ВАЗ 21213 карбюратор

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2114 или на другой модели отечественного производителя.

Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.

Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

• Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
• Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
• Снимите «качельку», для чего нажмите на нее.
• Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой. Демонтированную плату уберите в сторону и сделайте следующие шаги:

• Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
• Зачистите контакты, с помощью наждачной бумаги.
• Соберите кнопку в последовательности, обратной разборке механизма.
• Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2114, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Осмотрите состояние ножек реле и предохранителя. На них не должно быть налета. При наличии такового, используйте WD-40, но лучше демонтировать блок полностью и, лишь после этого, произвести его очистку. Наличие налета является свидетельством попадания внутрь влаги, что приводит к ухудшению проводимости контактов. Если добросовестно подойти к удалению налета, то стеклоподъемники заработают. Минус в том, что, после очередных осадков, ситуация может повториться — появится налет, а механизм перестанет работать.

Для проверки реле, установите на его место заведомо исправное устройство, такого же типа. К примеру, можно взять реле, через которое питается фара дальнего света. Если после перестановки, стеклоподъемники начали работать, выбросьте вышедшее из строя реле, купите и поставьте новую деталь.

Если проверка предохранителя показала, что тот сгорел, замените деталь и проверьте работоспособность стеклоподъемников. Если механизм начал работать, проблема решена. На отечественных машинах ВАЗ, бывают ситуации, когда предохранители сгорают, без какой-либо причины.

Хуже, если вы поставили новую вставку плавкую, а она сразу перегорела. Это свидетельствует о наличии замыкания в цепи. Причиной может быть перебитый провод или поврежденная изоляция, из-за чего «плюс» попадает на массу машины. В таком случае, решение проблемы лучше поручить опытным автоэлектрикам.

Видео: Ремонт электрического стеклоподъёмника на Ваз 2114

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Прочие причины поломки стеклоподъемников

Если не работает стеклоподъемник на ВАЗ 2114, обратите внимание на исправность моторчика механизма. Бывают ситуации, когда в нем ломается червячный механизм, и тогда, при нажатии на кнопку подъема/опускания стекол, слышен сильный шум. При этом, стекла не двигаются. Если ничего не предпринимать, то моторчик может и вовсе перегореть.

Механизм стеклоподъемника ломается редко, но такое также случается. Определить неисправность можно, по подергиванию стекла, но без нормального перемещения вверх или вниз. Одновременно с этим, слышен шум от моторчика.

Стеклоподъемник ВАЗ 2114 неисправности и их устранение

Не знаете, как заменить стеклоподъемник ВАЗ 2114? В нашей статье рассказано, какие существуют виды данных устройств, основные причины поломок и многое другое. Рекомендации подойдут для осуществления починки на практически любом автомобиле, относящемся к семейству «Лада Самара», если на нем не работают стеклоподъемники.

Устройство и виды стеклоподъемников

Стеклоподъемник ВАЗ 2115, ВАЗ 2114 и других моделей машин данной серии может быть двух основных видов. Кардинальных отличий механизмы на ВАЗ 2115 или 2114 от других моделей семейства не имеют.

Первый из них – это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие – какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

Замена стеклоподъемника на ВАЗ 2114 и 2115

На большинстве автомобилей Lada Samara, таких как ВАЗ 2114 и 2115 устанавливались с завода электрические стеклоподъемники. Конечно, в них есть масса достоинств, и это намного удобнее, чем механические. Но в то же время, при выходе из строя механизма или мотора, закрыть или открыть окно автомобиля просто не получится.
Чтобы произвести замену электростеклоподъемника на ВАЗ 2114 и 2115 в сборе, понадобится следующий инструмент:

Распространенные неисправности

Одной из самых распространенных неисправностей является стирание шестерни. Обычно используется пластмассовая, которая со временем быстро стирается. Симптомом такой проблемы является рокот и треск, который слышен при подъеме или опускании стекла.

Также, может перегореть автоматический выключатель на электрических стеклоподъемниках, из-за чего ну будет работать включение. Еще, проблемы могут возникнуть с задними дверями. Они или вообще перестают работать или реагируют на нажатие клавиши с главного блока, но не на самих дверях. Проверьте проводимость тока.

Из строя может выйти и электрический моторчик. Для исправления нужно будет проверить напряжение в нем и проводку. Также может произойти механическое повреждение направляющих.

Замена

Потребность в замене или ремонте стеклоподъемников может возникать по двум основным причинам. А именно:

• Старые шестерни подъемного механизма истерлись, износились, из-за чего устройство перестает выполнять свои функции;
• Произошел обрыв троса, что послужило причиной для отказа всей системы.

Разобранная конструкция

Чтобы решить возникшие проблемы, вам потребуется пройти три или четыре этапа:

• Подготовительные мероприятия;
• Демонтаж;
• Установка;
• Ремонт.

Если вы планируете просто заменить механизмы на новые, тогда этап ремонта можно пропустить.

Хотя для ВАЗ 2110 доступны версии с механическими и электрическими стеклоподъемниками, нюансы процедуры замены при этом будут идентичными. Потому представленная ниже инструкция актуальна для обоих случаев.

Инструкция по снятию

Если вы не знаете, как снять ручку стеклоподъемника – не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

Процесс демонтажа

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие. Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Инструкция по замене своими руками

Для проведения замены тросика стеклоподъемника необходимо подготовить следующие материалы и инструменты:

• новый трос стеклоподъемника;
• плоскую и крестовую отвертки;
• бокорезы;
• алюминиевые зажимы;
• шило;
• литол.

Фотогалерея «Меняем трос своими руками»

Перед тем, как поменять тросик стеклоподъемника, нужно отключить привод дверей и тягу ручки.

Процедура замены состоит из последовательности шагов:

1. Сначала снимаем обшивку с двери, выкрутив крепежные элементы и сняв кнопки управления.
2. Далее отключаем провода питания, если установлен электрический привод.
3. Затем снимаем все, что может мешать: моторчик, динамики и лючки.
4. На следующем этапе вынимаем стекло и убираем в сторону, чтобы случайно не разбить во время проведения работ.
5. После демонтажа стекла тросики ослабнут, их легко можно снять. В первую очередь снимается трос с боковых роликов. Затем необходимо вытолкнуть крепление тросика из крепления стекла. Теперь можно снимать тросик с барабана.
6. Новая деталь устанавливается так же, как был установлен старый. Перед установкой следует почистить все ролики и барабан от загрязнений, смазать их литолом. Это продлит срок службы устройства.
7. Для натяжки троса, нужно вытащить гвоздик из пружинного блока.
8. После установки новой детали сборка двери производится в обратном порядке.

После того, как выполнили замену, необходимо проверить работу механизма подъема стекла.

Разновидности стеклоподъемников

Автомобильные производители выпускают машины разных комплектаций. Самые дешевые из них имеют ручные стеклоподъемные механизмы. Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения.

Ручные стеклоподъемники, которые устанавливаются на конвейере, имеют небольшие отличия от электрических. Сам механизм, осуществляющий подъем стекла, точно такой же.

Разница заключается в том, что ручной вариант имеет редуктор, передающий вращение ручки стеклоподъемника на устройство подъема стекла, тогда как в электрическом варианте эту функцию выполняет электродвигатель. На обшивке дверей, на месте отверстия для ручного привода, стоит заглушка. Кроме того, электрическая разводка имеет дополнительную схему подключения стеклоподъемников ВАЗ-2114.

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание! Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

Ручные стеклоподъемники

Устройства подъема стекла на передней и задней дверях аналогичные. Отличие состоит лишь в размерах и пропорциях деталей, тогда как принцип действия одинаковый.

Основной частью является направляющая, в которой передвигается кронштейн, фиксирующий стекло. Направляющая имеет болты крепления в верхней и нижней части. С их помощью она устанавливается в свое положение на двери. На верхнем и нижнем краях направляющей жестко закреплены ролики, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другой частью стеклоподъемника является механизм, приводящий в действие трос. Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем (при наличии электрической схемы у стеклоподъемника ВАЗ-2114).

Для того чтобы тросы постоянно находились в смазанном состоянии, а также не подвергались загрязнению, они помещены в жесткие стальные рубашки, которые соединяют систему из трех роликов воедино.

На верхней части кронштейна стекла есть два отверстия с резьбой. В них закручиваются болты, фиксирующие держатель стекла.

Демонтаж стеклоподъемников

Поговорив о неисправностях и принципах их устранения, разберемся теперь и в том — как снять стеклоподъемник ваз 2114 (ведь без его демонтажа осмотреть и починить механизм просто не удастся).

Несмотря на то, что ручные и электрифицированные подъемники имеют совершенно разную конструкцию, устанавливаются они по одному и тому же принципу внутрь дверной технологической полости автомашины.

Снятие же их должно осуществляться следующим образом:

1. Демонтировать дверную обивку.
2. Поднять или наоборот — опустить стекло так, чтобы крепежные болты обоймы стекла показались в верхнем отверстии двери.
3. Выкрутить два крепежных болта, фиксирующих стекло в обойме.
4. Поднять стекло руками максимально вверх и зафиксировать его пластмассовыми либо деревянными клинышками.
5. Опустить ползун подъемника в крайнее нижнее положение.
6. Выкрутить 4 гайки, крепящие направляющую (для задней двери — выкрутить 2 гайки, крепящие направляющую).
7. Выкрутить 3 гайки, фиксирующие механизм стеклоподъемника (для задней двери — также выкрутить 3 гайки, удерживающие подъемник).
8. Извлечь стеклоподъемник через технологический проем в двери.

Установка нового устройства выполняется точно также, но в обратной последовательности.

Если осуществляется замена стеклоподъемника ваз 2114 электрического типа, то перед ее началом следует отключить клеммы от аккумуляторной батареи, дабы не спровоцировать короткое замыкание.

Также, для продления срока службы подъемников (как электрических, так и ручных) во время выполнения их замены или ремонта следует смазать все шарниры и подвижные элементы смазкой типа ШРУС или аналогичной.

Рычажный стеклоподъемник

Одной разновидностью стеклоподъемного механизма для ВАЗ-2114, который, к сожалению, не идет с завода, является рычажный стеклоподъемник. Выпускает эту продукцию компания Ningbo Stone.

Эти устройства отлично зарекомендовали себя, как надежные и неприхотливые механизмы. В отличие от тросиковых стеклоподъемников, они имеют большее усилие подъема. Примерзшие зимой стекла для них не проблема. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая. Чем выше стекло, тем она меньше. Это связано с геометрией механизма подъема. Наглядным примером могут послужить ножницы. Если взять их за кольца и максимально раздвинуть концы в стороны, а затем сводить кольца друг к другу, то становится видно, что высота режущих концов быстрее меняется тогда, когда кольца раздвинуты максимально. И наоборот, скорость подъема уменьшается по мере того, как кольца сближаются.

Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Как известно из уроков физики, когда проигрываешь в пройденном расстоянии, то выигрываешь в силе. То же самое происходит здесь: в верхней части амплитуды движения, пройденное расстояние уменьшается, а сила подъема увеличивается.

Одной из причин поломки стекло подъемного механизма дверей может стать то, что не работает реле или сгорел предохранитель.

1. Под капотом авто найти предохранительный блок.
2. Согласно схеме, определить расположение самого реле и предохранителя, составляющих звенья цепи электро-стекло подъемного механизма (ЭСП).
3. Ножки элементов должны быть чистыми, с выраженным металлическим блеском.
4. Если обнаружены следы окисления, налета грязи и т. п., нужно отчистить их. Механическим способом или с помощью специальных средств, например, WD-40.
5. Проверить реле на работоспособность можно так же, как и кнопку. Следует снять рабочий элемент с другого узла, вмонтировав его в систему ЭСП.
6. Если вновь установленные детали в течение короткого промежутка времени повторно вышли из строя, значит, дело в самой проводке.

Поломка может возникнуть с мотором подъемника. Он либо полностью сгорает, либо внутри него выходит из строя червячный механизм. В последнем случае устройство при нажатии кнопки издает характерный звук, но стекло при этом остается неподвижным.

Причина поломки ЭСП может заключаться в том, что источник электропитания у него и наружного освещения общий. И если выбило предохранитель у противотуманок, стеклоподъемник не заработает.

Реечный стеклоподъемник

Еще одним хорошим вариантом замены штатных механизмов являются реечные стеклоподъемники. Выпускаются и зарекомендовали себя с хорошей стороны. Эти устройства отличаются высокой скоростью подъема и опускания. Так же, как в случае с рычажными механизмами, они обладают большим усилием, чем штатные. Несмотря на более скромные размеры электродвигателя, который соединяется стандартными разъемами схемы подключения стеклоподъемников ВАЗ-2114.

Секретом надежности устройства является простая кинематическая схема трансформации вращения вала электродвигателя в поступательное движение кронштейна крепления стекла. На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки. Это позволило свести к минимуму дополнительные детали и упростило конструкцию. А в сочетании с качественными материалами изготовления обеспечило надежную работу.

Электрический стеклоподъемник

Комплектация автомобиля с электрическим приводом стекол содержит дополнительные пучки проводов, составляющие схему стеклоподъемников ВАЗ-2114. Кроме этого, на обшивку передней пассажирской двери выведена кнопка управления. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ-2114.

Схема имеет следующие элементы:

1. Монтажный блок.
2. Кнопка ЭСП передней пассажирской двери.
3. Электродвигатель подъемника передней пассажирской двери.
4. Электродвигатель ЭСП водительской двери.
5. Кнопка переключателя водительской двери.
6. Замок зажигания.

Буквой «А» на схеме указываются провода, идущие к питанию схемы, а буквой «В» провода, идущие к габаритным огням.

Доработка и установка блока ЭСП от Калины в ВАЗ 2113, 2114, 2115

Изготовления удлиняющих проводов для доработки блока ЭСП от Калины в ВАЗ 2114

Данная доработка является вторичной. Блок я ставлю только потому, что давно хотел сделать управление ЦЗ не с «пипки» на водительской двери, а с кнопки. Достойных кнопок, чтобы установить их обособлено, я не нашел, поэтому было принято решение ставить блок от Калины.

Долго смотрел, читал, подбирал варианты и вот — созрел.

— Кнопки ЭСП (от ваз 2114. 3 шт. Цена: 270 рублей

Сохранить в Альбом

— Фишка для ЭСП Цена: 100 рублей

— Клеммы «мама», «папа», «евро мама» Брал с запасом: 30 одних, 30 других и 10 третьих

— Проводка ЭСП (от ваз 2114. 3 шт. Цена: 540 рублей

— Фишка на три контакта под маленькие клеммы Цена: 30 рублей

Далее перехожу к описанию изготовления жгутов.

Готовая проводка от ЭСП ВАЗ 2114 безжалостно режется. Далее берем кримпер и начинаем обжимать провода евро клеммами. Другой конец обжимаем клеммами «папа». И надеваем на клеммы «папа» термоусадочную трубку. Провода скрепляем колечками из термоусадки. И получаем готовый жгут для блока ЭСП.

Распиновка разъема блока ЭСП:

1. +12В для стекла водителя (стекло движется вниз. 2. +12В для стекла водителя (стекло движется вверх. 3. Масса 4. +12В для стекла водителя 5. Масса 6. +12В для стекла пассажира 7. Отсутствует 8. Габариты 9. +12В для стекла пассажира (стекло движется вниз. 10. +12В для стекла пассажира (стекло движется вверх.

Далее опять берем готовый жгут от ЭСП, безжалостно режем, берем кримпер и обжимаем клеммами «мама». Другой конец обжимаем клеммами «папа». И надеваем на клеммы «папа» термоусадочную трубку. Провода скрепляем колечками из термоусадки. Получаем жгут для управления ЦЗ.

Это интересно: Схема включения вентилятора охлаждения ВАЗ 2107 карбюратор

Распиновка разъема ЦЗ:

1. Закрытие 2. Масса 3. Отсутствует 4. Габариты 5. Масса подсветки 6. Отсутствует 7. Открытие

Опять берем готовый жгут от ЭСП, опять безжалостно режем. Обжимаем клеммами «мама». Другой конец обжимаем клеммами «папа». И надеваем на клеммы «папа» термоусадочную трубку. Провода скрепляем колечками из термоусадки. Получаем жгут для ЭСП пассажирской двери.

Далее, берем кнопки ЭСП от ВАЗ 2114. Разбираем. От них нам нужен только корпус.

В верхней части круглым напильником стачиваем все лишнее.

На провода сначала надеваем верхнюю часть кнопки. В соответствии с распиновками вставляем клеммы «папа» от готовых жгутов в доработанные кнопки. Фиксируем клеммы в корпусе кнопки супер-моментом. Собираем кнопки. Получаем колодку для подключения к родной проводке. Верхнюю часть получившихся колодок заливаем силиконом.

Чтобы было легче привожу схему совмещения распиновок.

Слева колодка блока Калины, справа ВАЗ 2114

1. +12В ЭСП водителя (стекло движется вниз. — 7 контакт (в кнопку водителя. 2. +12В ЭСП водителя (стекло движется вверх. — 1 контакт (в кнопку водителя. 3. Масса — 5 контакт (в кнопку водителя. 4. +12В ЭСП — 2 контакт (в кнопку водителя. 5. Масса — 6 контакт (в кнопку водителя. 6. +12В ЭСП — 2 контакт (в кнопку пассажира. 7. Отсутствует 8. Габариты — 4 контакт (в кнопку водителя. 9. +12В ЭСП пассажира (стекло движется вниз. — 7 контакт (в кнопку пассажира. 10. +12В ЭСП пассажира (стекло движется вверх. — 1 контакт (в кнопку пассажира.

Для подсветки кнопки ЦЗ

4. Габариты — 4 контакт (в кнопку пассажира. 5. Масса подсветки — 3 контакт (в кнопку пассажира.

Такой способ считаю самым оптимальным, так как не нужно врезаться в родную проводку. Достаточно просто соединить фишки и наслаждаться работой.

Подготовительный этап на этом закончен. Скоро установка.

Установка блока ЭСП от Калины в ВАЗ 2114

Собрался установить Блок ЭСП от Калины в водительскую дверь и кнопку ЭСП от Калины в пассажирскую.

На счет удлинителей. Для чего я их сделал и сделал именно так.

Во-первых, я очень не люблю трогать и резать штатную проводку. Ненавижу соединение проводом методом скручивания. Во-вторых, всегда стараюсь сделать изменение или улучшение так, чтобы можно было все вернуть обратно. И чтобы после возвращения, ни осталось и следа от переделки. В-третьих, удлинители нужны для того, чтобы без помех снимать обшивки. Так как подиумы прикручены намертво, очень неудобно снимать обшивки. Мешается проводка ЭСП, она короткая. И потом очень неудобно продергивать проводку ЭСП обратно в подиум и ставить кнопку на место.

С врезкой блока и кнопки проблем не возникло. Кнопку измеряем штангенциркулем и переносим размеры на плотный картон. Далее, острым ножом вырезаем шаблон.

Чтобы сделать шаблон для блока. Нужно блок разобрать: вытащить кнопку ЦЗ и блок кнопок ЭСП. Далее, ставим корпус на картон, обводим контур и вырезаем шаблон.

Изначально, я хотел подключить кнопку ЦЗ не отключая микропереключателя, но при подключении данной схемы ничего не получилось. С ключа и с «пипки» в водительской двери ЦЗ продолжал работать, а вот на кнопку в блоке не реагировал. Всему виной постоянно замкнутый один из двух контактов в микропереключателе. Как победить данную проблему я пока не придумал, поэтому микропереключатель я пока отключил и пользуюсь кнопкой ЦЗ. На работу сигналки отключение никак не повлияло, так как электопривод водительской двери подключен параллельно остальным трем.

Эта схема не работает

Далее, прикладываем шаблоны, обводим контуры маркером и аккуратно канцелярским ножом вырезаем отверстия в обшивках.

Вставляем блок и кнопку. Подключаем, ранее собранные удлинители. Провода в месте сростки прячем в отверстие в подиуме.

Отверстия под кнопки ЭСП в подиумах закрываем вот такими заглушками. Я приклеил их на черный силикон. Чтобы можно было спокойно их отклеить, без вреда для самого подиума.

Ставим обшивки и радуемся.

Реально, стало более комфортно и симпатично. Хочешь закрыться — нажал кнопочку. Хочешь открыться — нажал опять кнопочку. Красота.

Диагностика и ремонт датчика температуры окружающей среды на ВАЗ 2113, 2114, 2115

На написание данного поста меня натолкнуло не столько желание поделиться произведенным ремонтом, сколько описание

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

1. Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
2. Контакт 2 на обеих кнопках соединен с питанием.
3. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
4. Контакт 4 в обоих случаях идет к выключателю габаритов.
5. Контакт 5 во всех случаях является массой.
6. Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Как снять стеклоподъемник и установить новую деталь

Чтобы снять стеклоподъемник, сделайте следующее:

• Демонтируйте внутреннюю ручку дверного замка, одновременно с тягой.
• Опустите немного стекло, чтобы крепежные болты были видны в отверстии усилителя.

• С помощью ключа на «десять», выкрутите пару болтов, которые удерживают стекла и подъемник.
• Поднимите стекло до предела и зафиксируйте его, с помощью отвертки или скотча.

• Отбросьте жгут с проводами, от двери и моторчика стеклоподъемников.

• С помощью ключа на «восемь», открутите семь крепежных гаек, удерживающих стеклоподъемник на двери.

Поставьте механизм на прежнее место, в порядке, который обратен демонтажу. Перед этим, обработайте, с помощью смазки, направляющую подъемника стекла.

Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекол, нужно снять обшивки двери. Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Чтобы снять обшивку, следует:

1. Открутить снизу три самореза, которые держат пластиковый карман обшивки.
2. Выкрутить два болта, держащие внутреннюю ручку. Чтобы получить доступ к болтам, нужно вытащить при помощи тонкой плоской отвертки круглые заглушки.
3. Снять пластиковую облицовку ручки дверного замка. Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления.
4. Открутить кнопку блокиратора замка.
5. Снять обшивку. Делается это следующим образом. В щель между обшивкой и каркасом двери вводится плоская монтировка или мощная отвертка. Она должна попасть между дверной клипсой и каркасом двери. Затем нужно отжать именно клипсу, а не обшивку. Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте. Клипсы установлены по всему периметру двери в количестве 8 штук. Их нужно вытащить поочередно.

После освобождения дверной обшивки не нужно спешить ее снимать. Если это дверь с электрическим приводом, то она соединена пучком проводов, идущих на кнопку стеклоподъемника, распиновка которой состоит из семи контактов, закрытых пластиковым разъемом. Чтобы его разъединить, нужно маленькой отверткой нажать на фиксатор и вытащить ту часть, в которую входят провода.

Замена Троса Электростеклоподъемника Ваз 2114

Замена подъемника оконного стекла на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Этот механизм может использоваться на любом станке, в зависимости от станка, он может быть либо механического типа (со стеклом регулировки положения стекла), либо электронным (в этом случае снимите ручку и сложите кнопку вместе), кроме того, сразу отметим тот факт, что окна. это две разные вещи (только некоторые люди путаются), и благодаря этому вы можете отрегулировать положение стекла в автомобиле (поднимите его выше или опустите ниже).

Чтобы заменить стеклоподъемник на двери, вам нужно будет запастись различными типами отверток, а также набором ключей. Если у вас есть удлинитель с головками, вы также можете использовать его, ну, тонкий Плоскогубцы или плоскогубцы могут быть полезны, если у них есть что-то!

Где находится дверной лифт?

Автомобиль Samara 2 имеет различные типы электрических стеклоподъемников, в том числе электронные спереди и механические сзади (если автомобиль в наилучшей комплектации, то и электронные сзади), оба типа спрятаны в Сама дверь, и вы не увидите их, не снимая отделку, поэтому для ясности на фотографиях ниже, кожа была удалена из машины, и контроллер окна на этой фотографии указал красноватую стрелку.

Когда мне нужно сменить контроллер двери?

Когда мы говорим об электронном контроллере окон, обычно, когда он выходит из строя, стекло перестает подниматься и опускаться при нажатии на соответствующую кнопку, кроме того, в некоторых автомобилях (вы, вероятно, уже обратили на это внимание), что окно опускается так (медленно ) и практически не поднимается (нужно помочь рукой), это также указывает на то, что стеклоподъемник стал непригодным для использования и требует его собственной замены, но, между прочим, в некоторых случаях из-за того, что окно не поднимается и плохо падает, даже прозвище окна не может быть связано с самим стеклом, так как его крепление ослабевает и стекло перекосится, что вызывает трудности с опусканием и поднятием стекла на машине, но что касается механических окон, то все Все просто, если с помощью поворота ручки регулировка стекла закончилась, то у самого регулятора окна вышли из строя и требуют их собственной замены.

READ Не Заводится Ваз 21099 Инжектор В Мороз

Как заменить стеклоподъемник на ВАЗ 2113-ВАЗ 2115?

Ручка замены заднего стекла на передней двери почти такая же, хотя есть некоторые небольшие аспекты, но вы можете даже игнорировать их, поэтому, если вы узнаете, как заменить контроллер переднего стекла, вы также можете изменить его, и наоборот, но Но есть только один Но! Вы можете изменить подъемник при снятии стекла с двери или на установленном стекле (как вы решите, если вы не хотите снимать стекло, вы можете заблокировать его с помощью отвертки, но если дверь внезапно очень сильно перемещается стекло может упасть и разбиться; у вас его еще нет на том же стекле), если вы все еще хотите его удалить, прочитайте статью под заголовком: «Замена стекла на ВАЗ», если вы не хотите снять стекло и быть уверенным, что оно не упадет, тогда перейдите к этой статье, которую мы описали как время, когда в процессе замены стекла было установлено стекло двери автомобиля!

Ремонт стеклоподъемника на ВАЗ 2114

Мое видео пригодилось? Экономить на ремонте на вокзале? Поддержите мой канал: карточка Сбербанка: 639 002 309 007 101.

READ Опель Корса Замена Масла В Роботе

Как скрутить трос лифта Vas 2114

Стекло лопнуло, потому что у меня очень узкое отверстие, чтобы вылезти из стекла, я расширил его ломом.

1) Давайте начнем с передней двери, но даже если вы замените только заднее стекло (точка 2), вы все равно будете изучать точку 1, поскольку они взаимосвязаны, и вы поймете больше этих точек, чем просто прочитаете одну из них. в общем, перед заменой не имеет значения, какая дверь, но вам нужно будет снять кожух, так как механизм находится внутри двери и без снятия кожуха вы просто не доберетесь до него (как снять кожух , прочитать статью: «Замена передней двери на машине », шаги 1-8), после снятия корпуса отсоедините кабельный узел и разъем, который идет к стеклоподъемнику (см. фото 1), затем открутите все гайки (всего три), которые крепят механизм к двери (см. фото 2), а затем открутите два винта, которые крепят ползунок стеклоподъемника к самому держателю стекла (см. фото 3), когда винты откручиваются, поднимите стекло до верха, если оно не снято. и закрепите его в этом положении (вы можете использовать отвертку, см. фото 4 или попросить помощника в верхнем положении стекла).

Чтобы снять механизм снятия стекла с двери и, таким образом, полностью снять его, выкрутите два винта, которые крепят устройство открывания двери к машине (см. Фото 1), после отвинчивания винтов подтолкните ручку внутрь двери и отрежьте вырезать это. дверь (см. фото 2), затем с помощью тонких плоскогубцев или плоскогубцев или просто рукой вы можете отсоединить резиновый держатель, который удерживает упор за ручки (см. фото 3), а затем отсоединить упор от ручки, и вы можете от корки до корки. Я хочу снять его таким образом с автомобиля (см. Фото 4), поэтому, когда ручка снята, снимите сам стеклоподъемник через тот же вырез в двери автомобиля!

READ Замена Масла МКПП KIA RIO 3

2) Что касается задней двери и электрического стеклоподъемника, снимите гаечный ключ и используйте его, чтобы открутить три гайки, которые крепят механизм к двери (см. Фото 1), как только гайки открутятся. открутите два винта, прикрепите ползунок со стеклом к ​​стеклоподъемнику (см. фото 2), затем закрепите стекло, как описано в первом абзаце (см. фото 3), и, наконец, когда стекло уже неподвижно, открутите три гайки, которые крепят механизм к двери (см. фото 4), а также, взявшись за рычаг за ним, вытащите его из двери и, таким образом, полностью удалите его.

Все ставится на место в обратном порядке, или, проще говоря, в обратном порядке, все ставится на место.

Интересное окно ремонта окна главный вход, Вы можете увидеть в видео, которое зафиксировано на нашем сайте чуть ниже:

Замена стеклоподъемника

Если не работает стеклоподъемник ВАЗ-2114, его можно заменить новым. Для этого нужно проделать следующее:

1. Открутить ключом на 10 три гайки, которые удерживают направляющую стекла.
2. Ключом на 8 открутить три гайки, которые фиксируют электродвигатель или редуктор ручного привода.
3. Отсоединить кронштейн крепления стекла от держателя стекла. Для этого нужно открутить два болта на 8 на кронштейне.

После этого можно вытащить стеклоподъемник из двери. Стекло при этом должно оставаться в поднятом состоянии. Иначе вынуть механизм будет невозможно.

Новый подъемник устанавливается в обратном порядке. Однако не нужно торопиться затягивать кронштейн крепления стекла. Сначала нужно убедиться, что стекло занимает правильное положение в направляющих и четко в них ходит.

Не работают стеклоподъемники ВАЗ 2114

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2114. В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:

• Окисление контактных соединений.
• Поломка одного или нескольких элементов управления.
• Потеря питания.

В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2114 — смотрите в видео ниже.

Это интересно: Нужно ли уступать дорогу, если сзади мигают дальним светом фар?

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2114 или на другой модели отечественного производителя.

Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.

Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

• Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
• Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
• Снимите «качельку», для чего нажмите на нее.
• Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой. Демонтированную плату уберите в сторону и сделайте следующие шаги:

• Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
• Зачистите контакты, с помощью наждачной бумаги.
• Соберите кнопку в последовательности, обратной разборке механизма.
• Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2114, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Осмотрите состояние ножек реле и предохранителя. На них не должно быть налета. При наличии такового, используйте WD-40, но лучше демонтировать блок полностью и, лишь после этого, произвести его очистку. Наличие налета является свидетельством попадания внутрь влаги, что приводит к ухудшению проводимости контактов. Если добросовестно подойти к удалению налета, то стеклоподъемники заработают. Минус в том, что, после очередных осадков, ситуация может повториться — появится налет, а механизм перестанет работать.

Для проверки реле, установите на его место заведомо исправное устройство, такого же типа. К примеру, можно взять реле, через которое питается фара дальнего света. Если после перестановки, стеклоподъемники начали работать, выбросьте вышедшее из строя реле, купите и поставьте новую деталь.

Если проверка предохранителя показала, что тот сгорел, замените деталь и проверьте работоспособность стеклоподъемников. Если механизм начал работать, проблема решена. На отечественных машинах ВАЗ, бывают ситуации, когда предохранители сгорают, без какой-либо причины.

Хуже, если вы поставили новую вставку плавкую, а она сразу перегорела. Это свидетельствует о наличии замыкания в цепи. Причиной может быть перебитый провод или поврежденная изоляция, из-за чего «плюс» попадает на массу машины. В таком случае, решение проблемы лучше поручить опытным автоэлектрикам.

Видео: Ремонт электрического стеклоподъёмника на Ваз 2114

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Прочие причины поломки стеклоподъемников

Если не работает стеклоподъемник на ВАЗ 2114, обратите внимание на исправность моторчика механизма. Бывают ситуации, когда в нем ломается червячный механизм, и тогда, при нажатии на кнопку подъема/опускания стекол, слышен сильный шум. При этом, стекла не двигаются. Если ничего не предпринимать, то моторчик может и вовсе перегореть.

Механизм стеклоподъемника ломается редко, но такое также случается. Определить неисправность можно, по подергиванию стекла, но без нормального перемещения вверх или вниз. Одновременно с этим, слышен шум от моторчика.

Причины плохой работы

Причин, по которым плохо работает стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические. Рассмотрим основные из них:

1. Перекос стекла. Часто причина плохой работы заключается не в самом стеклоподъемном механизме, а в нарушении положения стекла относительно своих направляющих. Это может произойти либо по причине откручивания крепления кронштейна, либо сырая резина, фиксирующая стекло в держателе перестала выполнять свои функции. Этот вариант происходит гораздо реже.
2. Загрязнение резинок направляющих. Стекло движется внутри пазов, образованных резинками. Эти пазы имеют свойство забиваться грязью. Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.
3. Загрязнение стеклоподъемного механизма. В процессе эксплуатации водители не догадываются о том, что внутри дверей также необходимо проводить техническое обслуживание. Тем более это касается тросового механизма. С годами происходит не только загрязнение, но и высыхание смазки механизма и тросов, что увеличивает силу трения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.
4. Следующая причина— износ пластиковых зубьев привода механизма. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.
5. Обрыв тросиков. Это происходит по причине попыток открыть замерзшие окна. При многократных нагрузках, превышающих номинальные, тросики начинают расслаиваться и постепенно выходить из строя.

Электрические причины можно свести либо к короткому замыканию, либо к потере контакта в схеме стеклоподъемников ВАЗ-2114.

ВАЗ 2114. Почему не работают стеклоподъемники?

Предохранитель и реле в порядке, что делать?

Дело в том, что проверив реле и предохранитель вы забыли о том, что в электропитании ЭСП задействовано еще наружное освещение. Лично у меня была такая проблема, проверил предохранитель, реле, снял обшивку дверей и проверил всю цепь. На СТО ремонт занял 5 минут, оказалось перегорел пред-ль противотуманных фар, которых у меня нет.

Конечно стеклоподьемники могут не работать а если просто что-то отвалилось. Да в процессе езды бывает и так, что где-то вылетел болтик. Ведь наши дороги не очень соответствуют стандартам. А тем более если у вас электрические стеклоподъемники, то здесь и просто может отвалиться контакт. Так что причину придется выяснять. И начинать надо просто с проверки поступает ли напряжение на моторчик, который и поднимает стекла.

ну а потом придется разобрать подъемный мехпгизи и посмотреть как он работает и не попало ли что туда.

И только после этого нуэно проверять сам моторчик. Так как и он может просто выйьт из строя.

Если не работают стеклоподъемники, причем оба сразу, то сгореть моторы просто не могли и виноваты в этом только предохранители всех остальных цепей и в первую очередь освещения. Проверьте их и наверняка неисправность устранится.

ВАЗ 2114, может комплектоваться, или обычными ручными (механическими) стеклоподъёмниками, или электро стёклоподъёмниками.

Если речь об электрических стеклоподъёмниках, то как правило (во всяком случае довольно часто) причина поломки в электродвигателе

Мотор стеклоподъёмников на ВАЗ 2114-ь не разборный, только замена.

Возможно дело в предохранителе (самая не сложная поломка) коробка предохранителей как и в предшественниках (ВАЗ 2109, ВАЗ 2108-ь) находится под капотом.

Правда иногда только замены предохранителя не достаточно, иногда надо искать причину по которой он (предохранитель) перегорает.

Это интересно: Подшипник опоры переднего амортизатора

Возможно провода замыкают на массу, надо снимать обшивку дверей и смотреть в чём дело, возможно изоляция проводов нарушена.

Может быть причина в реле, находится в том же блоке под капотом, реле К5, тут тоже только полная замена.

А возможно поломка в чистой механики, к примеру вышел из строя червячный редуктор, или проблема с тросовым приводом.

Система стеклоподъёмников на автомобиле отечественного производства ВАЗ 2114довольно проста и состоит из следующих механизмов:

• моторчик или механическая рукоядка
• подъёмный механизм с набором шестерёнок
• разводное подъёмное устройство

Причин неработоспособности стеклоподъёмников несколько:

1. Не приходит ток до разъёма электромоторчика. Причина может быть как сгоревший предохранитель, так и обрыв в электропроводке.
2. Проблема в моторчике, это как потеря тока по электропроводке, так и выход из строя самого моторчика. Снимается мотор и на него подаётся ток с переменой полярности, моторчик должен свободно вращаться в разные стороны.
3. Выход из строя (в основном стираются зубья, в следствии чего механизм заклинивает) подъёмного механизма. Он не ремонтнопригодный, только замена.
4. Соскакивают втулки на разводном устройстве по причине износа.
5. Соскочило стекло и упёрлось во что-нибудь, из-за чего механизм просто не может его поднять (или опустить)
6. Попал инородный предмет в механизм.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 обходится дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник нужно разобрать дверную обшивку, демонтировать старый механизм и поставить новый, то чтобы установить электрический вариант вместо ручного, нужно частично разобрать панель приборов, выбрать источник питания и от него протянуть проводку внутрь двери. Эта работа требует вмешательства электрика. Потому что питание нельзя брать откуда попало: источник должен соответствовать мощности электропривода, а также в случае возникновения короткого замыкания предохранители должны защитить основную проводку автомобиля. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить.

Цена стеклоподъемника ВАЗ-2114 находится в диапазоне от 2,5 тыс. до 3,5 тыс. рублей, в зависимости от конструкции и производителя. Но как было сказано ранее: рычажный и реечный вариант предпочтительнее. Если покупать устройство только на одну сторону, то левый передний стеклоподъемник будет дороже, поскольку он более востребован.

Основные поломки стеклоподъемников

В зависимости от комплектации машины, на ней могут быть установлены как механические (ручные), так и электрические стеклоподъемники. Именно от того, какой из данных вариантов установлен на вашем авто, следует начинать и поиск соответствующих неисправностей.

Так, для стеклоподъемников с ручным приводом наиболее характерны такие повреждения, как:

• выход из строя тяг (изгиб тяг при приложении чрезмерного усилия);
• заклинивание шарниров тяги;
• самопроизвольное раскручивание и выпадение крепежных элементов.

Устранить все эти неисправности своими руками довольно просто, нужно лишь правильно демонтировать стеклоподъемник и провести ремонт (о том, как извлечь механизм устройства, расскажем ниже).

В свою очередь, если не работают стеклоподъемники на ваз 2114, имеющие электрический привод, то возможными причинами этого могут являться:
