Прошивка ЦБКЭ (BCM) c помощью USBDM

Потребства в прошивке у всех разные, у кого то закусывает блок и авто не ставится / снимается с охраны. Кто-то обновляет по в надежде, что блок после этого не сгорит (это относится к старым блокам первых годов выпуска)
В теории можно менять привязку блока к авто (ее начали делать, начиная с 2017 года) Скоро проверю
Также допаяв не достающие элементы на плату блока нормы и прошить люксовой прошивкой можно получить полноценный люксовой блок)
Подробнее про блоки цбкэ можно
почитать / посмотреть вот Здесь turbomotor412 очень подробно все рассказал
Лично мне прошивка нужна для собственных маньяакальных ритуалов
"Но это уже совсем другая история"

До настоящего времени блок можно было прошить с помощью
1 — ДСТ-14 дилерская приблуда шьёт блок через разъём OBD2
2 — iprog и его собратья Читают / шьют блок на столе.
Оба варианта не из дешёвых
И мне не очень подходят особенно по цене
Покурив интернет было ясно что на борту нашего зверька Проц MC9S12G192 а также на плате имеется НЕраспаяный 6-ти контактный разъем (через который собственно и работает iprog)
Из это вывод что USBDM тоже должен читать/писать данный проц
Осталось только это проверить

И так для того чтобы прошить нам нужна прошивка. А где её взять?
Правильно считать с заведомо рабочего блока.

Первым делом я полез в CodeWarrior
Но в списке поддерживаемых процессоров MC9S12G192 нет, просмотрев datasheet я понял что проц очень схож с нашим любым MC9S12HY64 (стоит в приборках)
Создав проект с MC9S12HY64 мне удалось считать из MC9S12G192
Целый D-Flash и часть P-FLAH.
Карта процессора(назовём ее так) MC9S12HY64 не содержит всех нужных адресов для MC9S12G192 по этому и часть.
Я решил подлечить codewarrior, добавить недостающие адреса чтобы полностью читать MC9S12G192
Убил пару вечеров но так ничего и не удалось.
И в Один момент я вспомнил что примерно год — полтора назад RUPARADOX писал в своем блоге о правильном снятии дампа с помощью Memory Dump. Пост он почему-то удалил, но не беда я из тех кто полезную информацию сохраняет локально (целиком страницу на пк)
Следуя его инструкции, решил для начала считать прошивку с приборной панели с процессором MC9S12HY64 а потом уже приступать к MC9S12G192
Делая всё чётко по инструкции прошивка считывалась, но не вся только часть середины и эта часть повторялась только с разными адресами по совету RUPARADOX я пробовал разные варианты адресов, но нечего не менялось
Решение проблемы считывания подсказал kcctech
с "Если содержимое одно и то же, то значит не меняется страница памяти в контроллере, возможно не тот адрес регистра выбора страницы"
И тут я начал искать этот адрес регистра.
Как оказалось всё регистры для процессоров лежат под носом, а именно в папке USBDM "hcs12_devices.xml"
Ну и поставив правильный регистр, прошивка из приборки считалась целиком,
Затем я успешно считал прошивку из ЦБКЭ
По итогу
Сравнив считанный дапм и конвертированный из bin в s19 (снятый iprog, взят из интернета) идентичны, также считанный дамп и bin схожи по данным
А это означает Успех сего мероприятия)

И так с считыванием разобрались, но что же на счёт прошивки?
Да тут все намного проще
В более поздних версиях USBDM появилась поддержка проца MC9S12G192 и это значит что прошивается точно так же как и приборка)

Ну и непосредственно Гайд
1. Подготовка
1.1 На плате присутствует не распаянный разъем его можно распаять как сделал я, видно на фото, либо припаять проводочки, все в ваших руках)

1.2 Cкачиваем
Драйвера USBDM X64 X32
И сам USBDM_4_12_1_140_Win именно эту версию! (версии Выше 4_12_1_140 сохраняют дамп с длинной строки 32 символов нам же нужна длинна строки 64)
1.3 Устанавливаем
Сначала драйвера (возможно потребуется отключение проверки подлинности драйверов на win 8 — 10 у меня лично без отключения все отлично работает)
Затем устанавливаем usbdm пакет, все по дефолту
1.4 Подключаемся
Согласно схеме подключаем USBDM программатор к приборке

Ставим перемычку на 3.3в
Подключаем программатор к компу
2. Проверка
Если мы все сделали правильно то должны гореть все 3 светодиода и можно приступать к считыванию /прошивке

Если не горит средний светодиод то значит драйвер не встал, или встал криво. отключаем проверку подлинности драйверов и переустанавливаем драйвер пробуем снова)

Запускаем Memory Dump (находится в меню пуск)

1. Выбираем HCS12
2. Нажимаем Detect должен определиться наш программатор (если не определился, возвращайтесь драйверам)
3. Выбираем параметр Page и вписываем значения регистра "15"
4. Прописываем адреса
Внимательно! без пробелов!
D-FLASH
400 — 13FF

P-FLASH Для процессора MC9S12G192
48000 — 4BFFF
58000 — 5BFFF
68000 — 6BFFF
78000 — 7BFFF
88000 — 8BFFF
98000 — 9BFFF
A8000 — ABFFF
B8000 — BBFFF
C8000 — CBFFF
D8000 — DBFFF
E8000 — EBFFF
F8000 — FBFFF
P-FLASH Для процессора MC9S15G95
A8000 — ABFFF
B8000 — BBFFF
C8000 — CBFFF
D8000 — DBFFF
E8000 — EBFFF
F8000 — FBFFF
Внимательно! без пробелов!
5. Ставим галочку чтобы не пропускались пустые строки !
6. Читаем прошивку
7. Сохраняем прошивку

На этом со чтением все! если возникают ошибки, прежде чем писать еще раз внимательно все проверьте!
Да и не пугайтесь что прошивка ЦБКЭ в начале пустая, это нормально! данные начинаются с середины.

Прошивка
Запускаем HCS12 Programmer (находится в меню пуск)

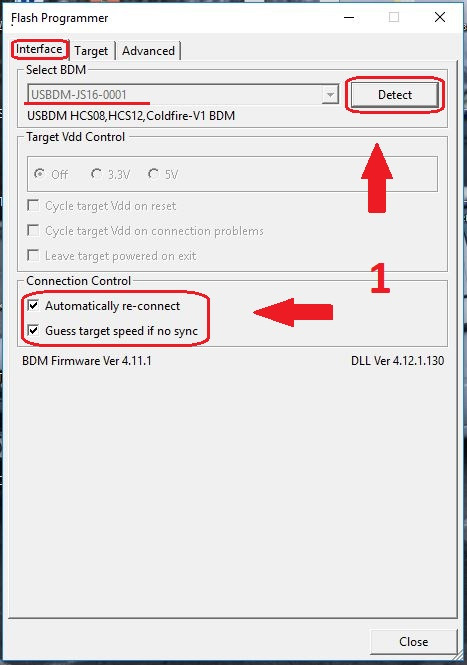

1. Вкладка interface ставим галочки, Нажимаем Detect должен определиться наш программатор (если не определился, возвращайтесь драйверам)

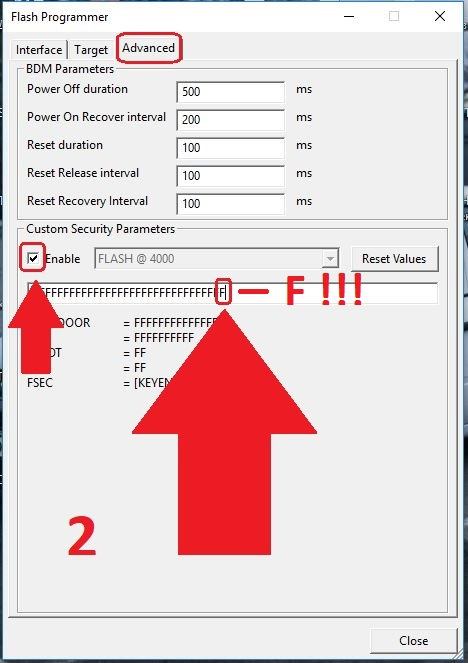

2. Вкладка Advanced ставим галочку и обязательно ОБЯЗАТЕЛЬНО Меняем E на F (можно приложить блок, восстанавливать потом через CodeWarrior с большим бубном

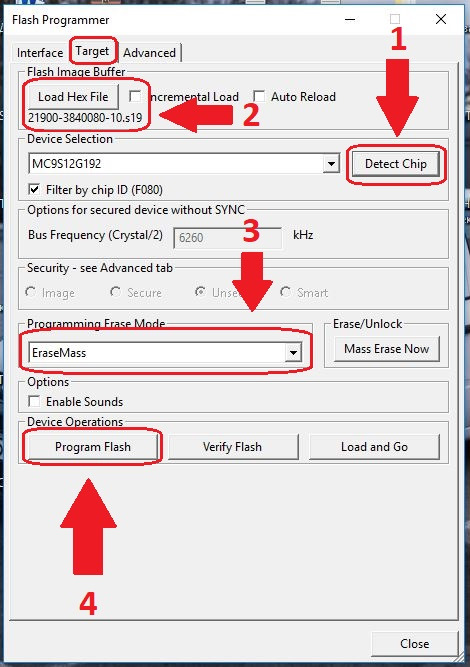

3.Вкладка Target
1. Жмем Detect Chip, определяется проц MC9S12G192 (если не определился, возвращайтесь драйверам, или проверьте соединение )
2. Выбираем файл прошивки
3. В списке выбираем EraseMass — прошивка с полной очисткой (можно прошить только P-FLASH тогда выбираем EraseSelective)
4. Прошиваем, В конце прошивки выскочит окно об успешной прошивке, и предложением прошить еще одно устройство, жмем НЕТ

Точно также можно читать и шить приборные панели, естественно по другим адресам)
Ну и в заключении
Особая благодарность txsmp который подогнал подопытного ( над которым будет еще много экспериментов)
Большое спасибо RUPARADOX kcctech за подсказки и turbomotor412 за отличную инфу по блокам ЦБКЭ

>>>>> Папка с прошивками <<<<<
Список постепенно будет обновляться
Если у вас есть прошивки которых нет в папке, присылайте обязательно добавлю ( в любом формате)
