Как обновить внутренности старому магнитофону кассетному

25

Ремонт и небольшая модернизация старого панасоника.

Всем привет! Как обычно принесли мне на запчасти старую магнитолу. Ей оказался весьма потрепанный и грязный Panasonic. Модель если честно даже не смотрел. По технической части было почти все в порядке, если не считать не работающий приемник, из-за которого мне его и отдали. Сначала я его хотел разобрать, но после вскрытия и более детального осмотра решил дать ему вторую жизнь и немного переделать. Т.к. аппарат из 90-х и никакой коллекционной ценности не представляет, тем более в таком состоянии, я выкинул его родной приемник и вместо него поставил Китайский Mp3 модуль, который очень не плохо прижился на панели. Подключил я его на место приемника и включается он когда ставишь переключатель в режим RADIO. Теперь в магнитоле есть все, что нужно. Можно слушать музыку с флешки, через блютуз, с линейного входа и с кассеты. Конечно же в этом модуле есть и радио. Кассетную часть я сохранил, т.к. ЛПМ был в хорошем состоянии и требовал только профилактики. А теперь отвечу на главный вопрос, которые мне задавали почти все, кто видел этот панасоник: "зачем это было сделано, ведь можно купить готовый аппарат"? Купить конечно можно и у меня такой есть. Всё это было сделано для того, чтобы убить свободное время на работе и сделать балалайку для дачи, которую будет не жалко таскать на улицу, ну и главной причиной по которой я все это затеял, простое любопытство, получится или нет, тем более, что Mp3 модуль мне так же подарили.
Ну а теперь немного фоток процесса

Таким мне его принесли. Моемся Чистим ЛПМ Так же пришлось чистить все резисторы и переключатели Подключаем Mp3 модуль Ну и радуемся, что все работает как надо Вроде не плохо прижился

Реставрация кассетника

Давно лежащий без дела, морально и физически устаревший кассетный магнитофон может обрести вторую жизнь и послужить еще в качестве вполне приличного кассетного проигрывателя с неплохими характеристиками. Современная элементная база позволяет произвести такую переделку довольно легко, при малых затратах времени. А режим «запись»? В настоящее время, когда почти на каждом углу торгуют аудиокассетами с записями, по ценам лишь немного превышающим стоимость «чистых», тратить свое время на «писание» просто жалко. Если же у кого-то возникнут сомнения относительно качества работы лентопротяжного механизма советского производства, то попробуйте замерить коэффициент детонации у китайского плеера после года эксплуатации и сравнить показания.

Для модернизации из большого разнообразия импортных микросхем выбрана ВА3521 ф.ROHM, представляющая собой стереофонический усилитель воспроизведения с электронной регулировкой громкости и встроенной защитой выходного каскада от перегрузок. Непосредственное подключение магнитной головки к усилителю воспроизведения микросхемы без развязывающего конденсатора позволяет расширить динамический диапазон и улучшить качество звучания. Электролитические конденсаторы дают специфические искажения, и их отсутствие в цепях прохождения сигнала — довольно ощутимое преимущество перед аналогичными микросхемами. Микросхема выполнена в стандартном 18-выводном корпусе DIP. Назначение выводов ИМС приведено в табл.1, электрические параметры — в табл.2, а схема проигрывателя — на рисунке 1.

Рис.1. Принципиальная схема проигрывателя

Таблица.1. Назначение выводов ВА3521

Переменный резистор R3 осуществляет электронную регулировку громкости в обоих каналах одновременно. Цепочки C5-R2-C4 и C8-R5-C9 корректируют АЧХ воспроизведения согласно стандарта NAB для магнитной ленты Fе₂O₃ (тип 1). При подключении вывода 5 ИМС к выводу 8 выключателем SA1, происходит блокировка выхода — режим «Mute» (отключение). Если такой режим не нужен, можно оставить эти два вывода свободными. Элементы R6, VD1, С10 образуют параметрический стабилизатор напряжения, С11 — помехоподавляющий конденсатор режима «Mute». Он устанавливается для устранения щелчков при включении/отключении выхода. Цепочки R7-C12 и R8-C13 ограничивают ток на выводах контроля (нерегулируемые выходы).

Таблица.2.Электрические параметры проигрывателя

К комплектующим особых требований нет. Подходят практически любые общедоступные, в том числе импортные. Резисторы — типа МЛТ, С2-33 с допуском не хуже +5% и мощностью не менее 0,125 Вт. Электролитические конденсаторы должны быть с напряжением не менее 10 В, например, типа К50-35. Их емкость можно спокойно увеличить в 2. 5 раз. Остальные конденсаторы — керамические, К10-7в, К10-17, КМ с допуском не хуже ±10%. Стабилитрон VD1 подойдет любой маломощный с напряжением стабилизации 4,7. 6,2 В. Микросхему ВА3521 допустимо заменить на ВА3520 или СХА8008Р, которые изготовлены в аналогичном корпусе, имеют идентичную схему включения и небольшие отличия по электрическим параметрам. При установке заведомо исправных элементов схема начинает работать сразу, какой-либо наладки или подбора по номиналам не требуется.

Основная проблема, которая может возникнуть — магнитная головка (ее габаритные размеры и способ крепежа). Поэтому лучше в аппаратуру советского производства устанавливать отечественную магнитную головку (ЗД24Н080, ЗД24Н091 и т.д.), в импортную — аналогичную той, которая стояла. Замену магнитной головки и ее юстировку (регулировку высоты и угла наклона) нужно производить обязательно! Контролировать правильность установки, если нет специальной измерительной аппаратуры, можно на слух, ориентируясь на громкость и чистоту звучания высоких частот в воспроизводимой фонограмме. Соответственно, и кассету необходимо выбирать с качественной записью и с большим количеством высоких звуковых частот.

В переносных моделях магнитофонов и магнитол азиатской сборки свободного места больше чем достаточно, поэтому с установкой собранной платы в корпус проблем обычно не возникает. В магнитофонах советского производства, несмотря на приличные габариты корпуса, найти свободное место недалеко от магнитной головки бывает затруднительно. Могу предложить такой выход: найти на старой плате зону усилителя воспроизведения, удалить все теперь уже ненужные радиодетали, аккуратно выпилить место под новую, установить ее в прорезанное отверстие и скрепить обе платы между собой. Будьте внимательны и не торопитесь при этой операции — можно случайно повредить другие нужные узлы магнитофона: регулятор скорости вращения двигателя, автостоп или блок питания. Генератор стирания и подмагничивания, а также усилитель записи со старой печатной платы удаляют. Если не хочется возиться, достаточно удалить только стирающую головку и перерезать дорожку питания к генератору.

При модернизации главное условие — собранный усилитель воспроизведения разместить как можно ближе к магнитной головке и подключить его только экранированным проводом с качественной припайкой экранирующего провода (оплетки).

В качестве резистора для регулятора громкости можно попытаться использовать уже имеющийся в аппарате. Он подсоединяется обычным монтажным проводом. Если провода оказались слишком длинными, или резистор имеет небольшой, но допустимый износ, и при регулировке прослушиваются шорохи и треск, подключите блокирующий конденсатор емкостью от 0,01. 100 мкФ между его средним выводом и корпусом. Громкость звучания регулируется одновременно в двух каналах, поэтому искать сдвоенный резистор нет необходимости.

Уровень выходного напряжения усилителя воспроизведения довольно высок и позволяет использовать регулятор тембра модернизируемого аппарата как активного, так и пассивного типа. Чаще всего элементы пассивных регуляторов спаяны непосредственно на выводах переменных резисторов, и сложностей здесь не возникает. Можно также воспользоваться микросхемой типа TDA1524A, TDA1526, К174ХА48, которая обеспечивает электронную регулировку громкости (в данном случае не используется), баланса и тембра ВЧ, НЧ одинарным резистором в обоих каналах одновременно.

Как показала практика, даже морально устаревшая микросхема УМЗЧ TDA2003 (К174УН14) «звучит» гораздо качественнее многих штатных микросхем в аппаратах азиатской сборки или транзисторно-трансформаторных усилителей — советской. Выбор усилителей мощности в микросхемном исполнении довольно широк. Ориентироваться нужно на напряжение и мощность блока питания магнитофона, наличие и цену микросхемы. Устанавливать двухканальный усилитель в переносной аппаратуре и делать полностью стереофонический вариант не имеет смысла — батарейки быстрее сядут, да и динамик, как правило, имеется только один. А для домашнего прослушивания лучше сделать отдельный выносной высококачественный усилитель мощности с хорошей акустикой.

Если после модернизации остался неиспользованным еще один переменный резистор (раньше он был регулятором уровня записи), можно установить дополнительно печатную плату УКВ-приемника с перестройкой частоты на варикапах и использовать этот резистор для электронной настройки на радиовещательную станцию. В этом случае кнопка «Запись» используется для переключения входа усилителя мощности с выхода усилителя воспроизведения на выход приемника.

Гвоздев С. Опубликована: 2004 г. 0 0
Вознаградить Я собрал 0 0

Косметическая реставрация аппаратуры. Создадим FAQ

Хорошая идея. Только заглохнет она здесь.
Все же поддержу для начала.

Если морда алюминиевая, то черный цвет — это не краска а анодирование, достаточно сложный гальванический процесс, в домашних условиях практически невоспроизводимый. Подобие анодирования можно получить нагревом алюминиевой детали с нанесенным слоем масла (оливковое, машинное — подбирается экспериментально). Собственно, остается тонкая пленка полусгоревшего масла, чем и имитируется чернота. Результат не очень.
Текстура — особый вид шлифовки до анодирования, подобное можно получить металлической щеткой (или аналогичной насадкой к электроинструменту). Но крайне трудно добиться равномерности и хорошего вида. Соответственно, вывести царапины на такой панели не удастся. Но можно небольшие царапины просто аккуратно закрасить перманентным маркером — достаточно незаметно получается.
Белые и золотистые алюминиевые панели кстати тоже часто анодированы, немного другая химия.

Судя по описаниям в сети — не такой уж невоспроизводимый, кислоту вот только найти.

А зачернить (вернее за… короче сделать поверхность тёмно серой …) можно например хлорным железом
Цитирую:

Я черню т.н «мажик маркером» .Это такой толстый черный фломастер.Почти не отличимо от воронения,а для мелких царапин так вообще супер.Если это место много трется,то краска стирается,так опять провел фломастером и все чики чики:)

Новая жизнь старого магнитофона ⁠ ⁠

Для начала разбираем магнитофон, и ампутируем штатный трансформатор из магнитофона.

Извините за качество фото. Так уж вышло.

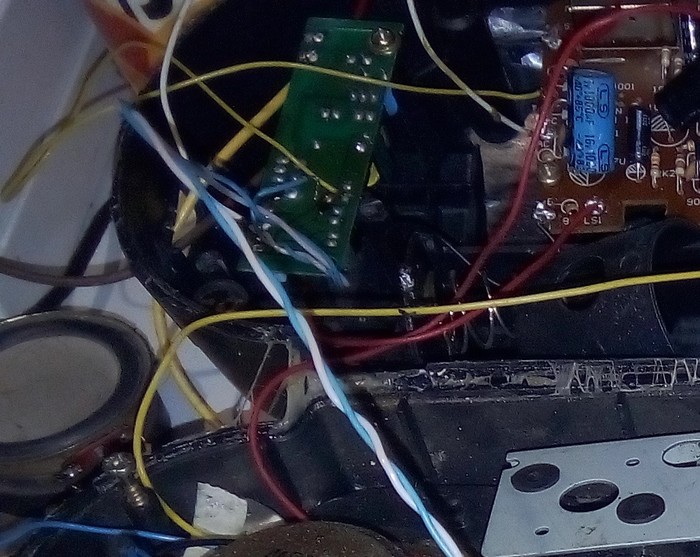

На его место крепим блок питания от модуля. (штатный трансформатор выдает 6.3 вольта переменого, а бп от модуля 5 вольт постоянки.)

Для удобства, провода припаянны заранее. Теперь провода от бп прокладываем во внутрь касетоприемника (именно там будет прятаться наш блютус модуль), при паиваем их к нашему модулю.

Провода идущие от модуля к динамикам припаянны заранее, осталось их только засунуть в глотку мафону и припаять к динамикам.

Да да, плату магнитофона я не извлекал. Она рабочая и в последствии может пригодится.

Итак, после того как все спаяли проверяем все, и собираем его обратно. Тестируем

Как видим, все арбайтн, то есть работаеть!

Далее буду думать, как совместить этот модуль с платой магнитофона, что бы можно было радио по слушать на нем. вся загвоздка в том что на кплате магнитофона дины подключаются последовательно, а на плате модуля блютус два динамика подключаются по отдельности (два разьема). Ну и разное питание у плат

954 поста 8.7K подписчик

Правила сообщества

Соблюдайте правила Пикабу. Посты выкладывать лишь касаемо нашей тематики. Приветствуется грамотное изложение. Старайтесь не использовать мат.

Постарайтесь не быть снобами в отношении новичков. Все мы когда-то ничего не знали и ничего не умели.

За попытку приплести политику или религию — предупреждение. 2 предупреждения — бан.

Надо было плату модуля сразу с радио брать (по цене разница очень маленькая), и со спокойной душой выкидывать всю старую начинку магнитофона.

эдак и со стиральной машиной Вятка так можно?

я нашёл в подвале старый панасоник, тоже думал всё выкину и вставлю китайскую требуху. нашёл в инете схему от этого панаса и офигел от его навороченности, в итоге когда китайская требуха пришла панас уже работал как радио и хороший усилок для компа у дочки в комнате — там качественный звук и цифровой тюнер несмотря на то что выпущен он в середине 90-х.

китайскую требуху пришлось посадить в какую-то колонку, теперь она работает бормотальником для фона.

Техника агента 007, русская редакция⁠ ⁠

(Для ЛЛ — есть коллекция интересной старой аудиотехники, это «шпионский» военный магнитофон, 90-го года выпуска)

Забытая партия на складах времен СССР. Купил лет 5-7 назад.

Запечатка, вскрывал сам. Сохранность 100%, хотя снаружи отсырело всё как видите, но аппарат включился сразу, рабочий.

Сам аппарат и причиндалы:

Подписывайтесь на наш канал. Нет нахрен никакого канала. И это хорошо.

Магнитофон «Морион МП 101»⁠ ⁠

Магнитофон приставка первой группы сложности 1994го года выпуска, попал мне на обслуживание. Аппарат практически полный клон разработки 1987 года от бердского радиозавода «Вега МП 120» , МП — магнитофон приставка, собственного УНЧ не имеет. Главное преимущество этого магнитофона — полный прямой привод на все оси вращения и разработанная Бердским радиозаводом лентопротяжное устройство БС-02.

Также в управлении этим ЛПМ задействованы микроконтроллеры как в дорогих катушечниках серии «Олимп 005». Благодаря программному управлению апп имеет множество функций, таких как программирование фонограмм на аудиокассете в последовательности желаемой пользователем. Реализовано это на принципе поиска пауз между треками (кнопка «обзор»).

Собственно этот экземпляр поступил с жалобами на плохую тягу при перемотках, некачественную запись и несоответствие скорости принятым стандартам.

Магнитофон имел следы ремонта, была заменена универсальная головка на головку от магнитофона «Маяк», а должна стоять сендастовая головка «монолит» Д810. В ЛПМ тоже следы ремонта, поменяны датчики Холла, крутились подстроечные резисторы.

С заказчиком условились, что головку поставлю DYNY62 и новый ролик прижимной с алика, когда запчасти пришли они были успешно установлены и начался долгий процесс настройки как тракта БЗВ так ЛПМ. По итогу все получилось и магнитофон начал писать и воспроизводить и даже искать паузы!:) Магнитофон в хорошем косметическом состоянии и это главное! С удовольствием послушал свои кассеты на нем, все таки китайская голова неплохо играет!

Конденсаторы менять не пришлось они все здесь серии К50-35 и они хорошего качества. Единственной засадой оказались переменные резисторы, которые пришлось менять на новые и долго мучится с переходниками на родные пластиковые ручки.

Благодарю за внимание, всем добра и удовлетворения от проделанной работы! 73!

Вот так⁠ ⁠

Зашёл к товарищу после работы. 100 лет не виделись. По рюмашке хлопнуть. Пятница все-таки. А у него такая штука. Играет на момент съёмки Ace of base — the sign. Дальше Happy nation. Взгруснулось конечно, но и взнастальгировалось. Всем счастья.

Первый кассетник в мире! Ему 60 лет!⁠ ⁠

В ноябре 62-го был представлен формат нашей знаменитой компакт-кассеты.

В феврале 63-го вышла первая партия филипсов 3300.

А я коллекционер, как видно по моим прошлым постам.

Да, их есть у меня. Купил не ебее, лет 10 назад, убитый.

Вот он. Первый в мире кассетный магнеитофон! Работает как часы. Конденсаторы перепаял, конечно, но всё остальное — родное.

Сохранность — идеальная. Как новенький. А ему почти 60 лет!

Семейство магнитофонов "Маяк": это действительно был целый мир для меломанов и технарей?⁠ ⁠

Как человек далёкий от техники, смотрю этот репортаж и мне кажется, что речь идёт о целой эпохе в мире бытовой звуковой аппаратуры! Возможно, так есть?

1984 год. На Киевском заводе «Маяк» работают над новыми моделями магнитофонов с различными потребительскими свойствами.

Информационный сюжет «Новая модель магнитофона «Маяк». Время. Эфир 10.02.1984. Источник: канал на YouTube «Советское телевидение. Гостелерадиофонд России», www.youtube.com/c/gtrftv

Маяк 231 кассетник мечты из СССР!⁠ ⁠

Фото аппарата из моей аудиостойки:

В 1983 году в продаже появился стационарный кассетный магнитофон-приставка (предназначенный для работы с внешним высококачественным усилительно- коммутационным устройством), аппарат был оснащён квазисенсорным управлением лентопротяжным механизмом (т. е для перехода между режимами работы достаточно однократное нажатие на одну из кнопок в любой последовательности), системой шупопонижения «маяк», программируемым алгоритмом работы логики управления (например: цикличное бесконечное воспроизведение одной стороны кассеты, автостоп с перемоткой в начало, автостоп, поиск по «0» механического счетчика ленты), стереофонической головкой разработки завода «Маяк», выбор типа ленты (хром, ферум хром, ферум).На долгие годы вперёд Киевский завод «Маяк» (да-да, раньше мы были вместе и вместе работали над благом общего отечества!), стал флагманом советской магнитной записи! Наверняка каждый кто из бывшего СССР, старше условных 30ти, видел модификации этого магнитофона;) Магнитофон оказался настолько удачным, что его лентопротяжный механизм (ЛПМ), был одним из самых надежных среди всех кассетников мира (да, это звучит громко, но поверьте , через мои руки прошли много аппаратов японского хай фая, и этот ЛПМ, порой без профилактики, легко доживает до наших дней и работает как с завода, чего не скажешь, о без сомнения более высококачественных и сложных механиках из страны восходящего солнца!). Есть также модификация этого же магнитофона но уже с первым классом сложности «Маяк 120» отличия лишь в сендастовой износостойковой головке (немного шире диапазон записываемы и воспроизводимых частот) и подсветке стрелочных индикаторов (как видите из фото, в своём аппарате я это тоже решил.).
Теперь расскажу, что делалось мною именно с этим магнитофоном. Обратился ко мне с просьбой о профилактике усилителя техникс, подписчик из инстаграмма, работу я выполнил и в подарок он мне отдал этот магнитофон «на запчасти». Аппарат был комплектный, но сильно потрёпанный и без признаков жизни… Заменил электролитические конденсаторы, заменил головку на японскую dyny62, усовершенствовал плату управления стрелочными индикаторами (стали более инерционными), отмыл и задул краской панели, добавил подсветку для индикаторов, настроил запись и воспроизведение, ну и на последок немного кохозинга — дистанционный пульт управления режимами ЛПМ:)
