Как разобрать зеркало мазда 3
Модель: Mazda 3 BM, MK 3, BN — Годы 2013-2019
Часть: Наружное зеркало заднего вида
эксплуатация: Как заменить стекло наружного зеркала заднего вида Mazda 3.
В этом коротком и простом руководстве мы рассмотрим процедуру, которая позволит нам разобрать и заменить стекло наружного зеркала заднего вида Mazda 3. В первую очередь перейдем к зеркалу заднего вида и начнем отсоединять и снимать боковое стекло зеркала, обращая внимание на то, чтобы не порезаться на возможных осколках стекла; затем отсоединяем маленький разъем, находящийся на задней стороне, как показано в видео. В этот момент проверяем состояние крепления зеркала, затем устанавливаем новое стекло, следуя видео-инструкции до конца!
Как сохранить свечи
Вот видеоурок, объясняющий, как обслуживать (или заменять) свечи зажигания на Toyota Yaris. Вот что вам нужно: карманный ключ с трещоткой на 10 мм, медная смазочная трубка и карманный свечной ключ на 16 мм. Сначала отсоедините клипсы, крепящие воздушный короб. Теперь у вас есть доступ к свечам. Карманом на 10 мм ослабьте болт крепления катушки зажигания и извлеките саму катушку; гнездом свечного ключа на 16 мм открутите и выньте свечу зажигания. Нанесите немного медной смазки на его головку, затем вкрутите его обратно в корпус и снова вставьте катушку зажигания. Снова отпустите болт катушки и снова прикрепите зажимы воздушной камеры.
Разборка и сборка наружного зеркала с электроприводом
Надавите на область А зеркала так, чтобы область B переместилась к вам (рис. 8.51).
Вставьте отвертку в паз и выньте стекло из основания зеркала.
Рис. 8.52. Компоненты зеркала заднего вида: 1 – стекло наружного зеркала; 2 – разъем; 3 – крышка; 4 – держатель наружного зеркала
Снимите остальные компоненты в порядке, показанном на рисунке 8.52.
Рис. 8.53. Разборка корпуса зеркала
Отогните ушко держателя зеркала отверткой, нажмите на ушко держателя вниз и разберите корпус (рис. 8.53).
Алюминиевым зеркалам быть!
То, что получилось в итоге)
Алюминиевый КОРПУС зеркал — быть или не быть? Именно КОРПУС целиком, НЕ накладка) Задумка родилась, когда просматривала фотки S-очных и RS-очных Audi. Взвесив все за и против, решилась — быть! Полезла в сеть искать информацию по разборке зеркал Маздайки. Удивительно — неужели никто не разбирает зеркала Mazda 3 BL? Ну что ж, тогда план Б — сами, своими руками)
В общем, намучавшись с разбором, решила опубликовать подробный отчет о разборке / сборке зеркала.
Начало процедуры снятия зеркала мы не сфоткали, поторопились, но там сложного реально нет ничего — снимаем декоративную крышку с динамиком, откручиваем 3 самореза под ключ на 8, отключаем фишку проводки и вуаля — зеркало в руках.
После того, как зеркало оказалось у нас в руках, начинаем его разбирать.
Сначала освобождаем проводку, чтобы получилось в итоге так:
Оттягиваем фишку, аккуратно разрываем шумо-гидроизоляцию, чтобы освободить проводку.
Дальше просто — отворачиваем 3 болта.
Отвернув болты и освободив проводку, аккуратно выталкиваем проводку и разваливаем зеркало.
Вот теперь начинается жара…
Чтобы разобрать зеркало, нужно снять стекляшку. Без снятия крышки не получится разобрать корпус. Как стало ясно из каталогов, за управление зеркалом отвечают два моторчика (вернее две направляющих), которые крепятся к зеркалу по принципу шаровой. Поэтому было решено использовать фен.
Задуваем между стекляшкой и корпусом, а также греем само зеркало.
Таким образом, нагрев хорошенько обратную сторону стекляшки и все внутренности, можно уже аккуратно поддевать стекляшку рукой и аккуратно отщёлкивать каждую направляющую мотора отдельно, а можно пойти нашим путем.
Поворачиваем зеркало в крайнее положение (то положение, которое позволит увидеть и дотянуться до направляющей регулировки), после чего аккуратно вставляем плоскую длинную отвертку между направляющей и стекляшкой, упираясь в шарик наконечника направляющей. Одной рукой удерживаем стекляшку, второй начинаем толкать направляющую вниз. При правильном нажиме, направляющая отскакивает достаточно легко.
Отщёлкнув одну направляющую, поворачиваем зеркало в другое положение и тоже самое делаем с другой направляющей.
Освободив обе направляющие, просовываем руку между стекляшкой и корпусом и аккуратно начинаем тянуть стекляшку всей ладонью на себя. Важно! Нажимать надо на центральную часть стекляшки, дабы исключить вероятность "стеклянного чпока" и следующего за чпоком мата 80го level`a.
Аккуратно отключаем фишки подогрева и убираем стекляшку от греха подальше.
Это болты крепления механизма складывания. Если Вам не требуется полный разбор всего зеркала, то откручивать эти болты не нужно.
Дальше приступаем к снятию накладки корпуса зеркала.
У накладки 4 защёлки.
По идеи, накладку можно снять и без разбора всего зеркала, но для этого нужно знать, где эти защёлки расположены и крайне аккуратно их поддевать. Мы решили не рисковать и снять накладку на разобранном зеркале уже.
Удобно отжимать защёлки сразу двумя отвертками.
Отключаем фишки регулировки зеркала. Просто аккуратно поддеваем их ножом помаленьку со всех сторон.
Отворачиваем крепеж моторчиков регулировки. После чего нужно отщекнуть все защелки моторчиков и забрать его на себя.
Получаем что-то вроде такого…
Нижнюю накладку кстати снимаем вот таким образом. Одной рукой аккуратно тянем накладку, второй оттягиваем защёлки. Накладку держат 2 защелки.
Дальше откручиваем два шурупа крепежа механизма складывания и вытаскиваем его.
Зеркало в разборе
После успешной разборки, зеркало было зашкурено, загрунтовано, покрашено и пролачено.
Собственно, результат кропотливой работы на Япошке 😉 Надо было это сделать раньше!
Зеркала Mazda 3
Водительское зеркало обеспечивает широкий сектор обзора и состоит из двух зон (внешней и внутренней) с различной кривизной отражающей поверхности.
Внешняя и наружная зоны разделены вертикальной линией.
Рис. 1. Наружное зеркало заднего вида: 1 – наружное зеркало с электроприводом; 2 – нить с подогревом; 3 – автоматический выключатель наружного зеркала
Внутренняя зона является обычным выпуклым зеркалом, в то время как внешняя зона обеспечивает водителю увеличенный сектор обзора назад.
Это сочетание позволяет лучше оценивать дорожную обстановку сзади при смене полосы движения.
Рис. 2. Монтажная схема системы зеркал заднего вида с электроприводом: 1 — выключатель наружного зеркала с электроприводом; 2 — наружное зеркало с электроприводом (левая сторона); 3 — наружное зеркало с электроприводом (правая сторона); 4 — левая сторона; 5 — правая сторона; 6 — правая сторона; 7 — левая сторона; 8 — вверх; 9 — вниз; 10 — реле обогревателя заднего стекла; 11 — нить нагрева
Автомобиль Mazda может быть оснащен наружным зеркалом заднего вида с дополнительным сектором обзора.
Снятие и установка наружного зеркала с электроприводом
Отсоедините отрицательный провод аккумуляторной батареи.
Снимите внутреннюю отделку.
Снимите накладку передней двери.
Отсоедините разъем наружного зеркала с электроприводом.
Отверните винты и удерживающие зажимы зеркала.
Рис. 3. Снятие зеркала заднего вида с электроприводом
Снимите наружное зеркало с электроприводом (рис. 3).
Установите в порядке, обратном снятию.
Разборка и сборка наружного зеркала с электроприводом
Рис. 4. Разборка зеркала заднего вида с электроприводом: 1, 2 — зеркальное стекло; 3 — паз; 4 — двигатель; 5 — паз
Надавите на область А зеркала так, чтобы область B переместилась к вам (рис. 4).
Вставьте отвертку в паз и выньте стекло из основания зеркала.

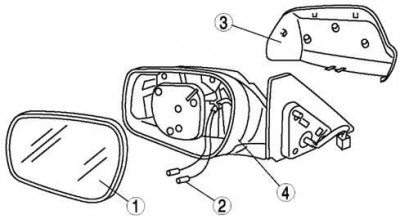

Рис. 5. Компоненты зеркала заднего вида: 1 – стекло наружного зеркала; 2 – разъем; 3 – крышка; 4 – держатель наружного зеркала
Снимите остальные компоненты в порядке, показанном на рисунке 5.

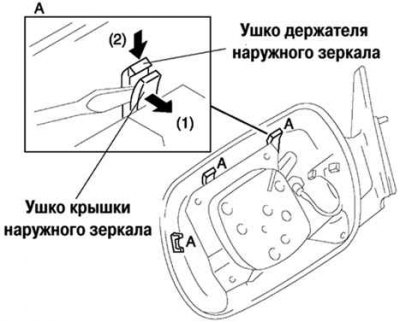

Рис. 6. Разборка корпуса зеркала; 1 — ушко крышки наружного зеркала; 2 — ушко держателя наружного зеркала
Отогните ушко держателя зеркала отверткой, нажмите на ушко держателя вниз и разберите корпус (рис. 6).
Рис. 7. Установка зеркала в корпус: 1 — штифт; 2 — зеркальное стекло; 3 — паз; 4 — корпус зеркала
