Как соединять балансный и небалансный вход выход

Коммутация

Не стоит забывать о том, что после того как вы купили всё вышеперечисленное оборудование, вам еще нужно будет его подключить. В соответствующих пунктах мы обращали ваше внимание на эти моменты, и если резюмировать их в несколько пунктов, то можно сказать так:

— Думайте немного наперед и подбирайте оборудование с соответствующими входами и выходами;

— Используйте правильные и качественные кабели для подключения соответствующих устройств;

— Используйте соответствующие входы для записи различных типов инструментов;

— Не пренебрегайте использованием соответствующих аксессуаров (стоек, подставок, держателей, поп-фильтров);

— Старайтесь не использовать переходники, тем более сомнительного качества;

От всех этих пунктов, в том числе будет зависеть то, насколько качественно вы сможете записывать и работать с материалом.

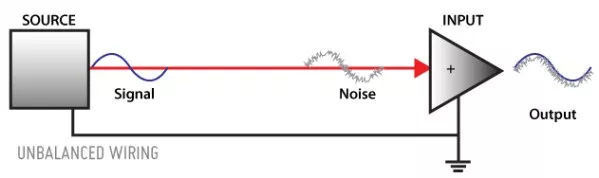

Небалансный кабель передает аудиосигнал без каких-либо манипуляций над ним, это упрощает ситуацию, но при это больше вероятность влияния шумов.

В небалансных кабелях обычно используются разъемы одного из двух типов:

• Стандартный TS (tip-sleeve) ¼» разъем, такие, например, могут использоваться для подключения гитары к усилителю.

• RCA, раньше часто применявшиеся для передачи стереосигнала в
  акустических системах.

Балансное подключение

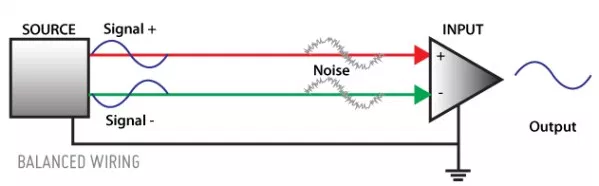

Балансный кабель имеет два сигнальных провода и проводник для заземления. Как и в небалансном кабеле, заземление все еще окружает сигнальные провода и используется в качестве защиты от помех. По обоим сигнальным проводам проходит аудиосигнал, но по одному — прямой (+), а по второму — инвертированный (-), т.е., проще говоря, «перевернутый».

Если вы суммируете два сигнала, которые идентичны, но имеют противоположную фазу, то они в идеале «схлопываются»и на выходе мы получаем ноль.

Поэтому, когда сигналы поступают на приемное оборудование, инвертированный снова переворачивается, возвращаясь в первоначальную фазу, и оба сигнала суммируются. Таким образом, любое влияние шумов и помех будет устранено или минимизировано, т.к. уже они окажутся в противофазе и «схлопнутся».

За счет этого балансные кабели могут использоваться для более длинных дистанций или для сигналов с низким уровнем.

Для балансных кабелей также есть два типичных разъема:

• TRS ¼» (Tip-Ring-Sleeve — наконечник, кольцо, гильза).

• XLR, которые обычно используются для подключения микрофонов.

Используйте соответствующие ситуации кабели

Не всегда вы можете использовать балансный кабель, и не всегда он вообще нужен.

Небалансные кабели отлично подходят, например, для подключения гитары к усилителю, т.к. сигнал достаточно громкий, чтобы любой дополнительный шум был незаметен, но для передачи сигналов с низким уровнем, в шумной обстановке или на расстояния больше метров 5 -10 балансные кабели уже будут иметь несомненные преимущества.

При это важно понимать, что сама аппаратура, которую вы коммутируете, должна иметь соответствующие входы/выходы, так, использование балансного кабеля для передачи небалансного сигнала не будет иметь никакого смысла

Знание того, когда обойтись небалансным кабелем, а когда можно и нужно использовать балансный, поможет вам и сохранить качество звука, и не потерять лишние деньги.

Что такое балансное подключение наушников и зачем это нужно?

Балансная схемотехника давно вышла из разряда сугубо профессиональной и стала обязательным атрибутом техники High-End. Не так давно понятие «балансный» стало активно применяться к наушникам и усилителям для наушников. Чтобы понять, что же это такое и аналогичная ли схемотехника у балансных аудиокомпонентов, у профессиональных и компонентов High-End, проведем сеанс реверс-инжиниринга и проследим путь сигнала от балансных наушников до выходного каскада ЦАПа, из которого мы получаем аналоговый сигнал.

Четыре контакта

О балансных наушниках мы знаем два факта. Первый — балансными могут стать обычные наушники, если к ним подключить специальный кабель. Более того, даже наушники изначально не заявленные производителем как балансные, превращаются в таковые при использовании соответствующего кабеля стороннего производителя. Как правило, речь идет о внутриканальных наушниках или полноразмерных с Y-образным подключением кабеля, у которых динамики левого и правого каналов не связаны общим «минусовым» кабелем. Примеров тому может быть масса, начиная от High-End наушников типа Audeze и Astell&Kern AK T5p, включая добротные модели Hi-Fi вроде Sennheiser HD660 и заканчивая копеечными «затычками» QKZ с Aliexpress.

Вот так (буквально) подается сигнал на правый и левый канал наушников при балансном подключении. Для передачи сигнала используются по два контакта из трех

Второй факт — балансный кабель и выход балансного усилителя имеют не три, а четыре контакта. Причина все та же — у каналов нет и не должно быть общих проводов. И вновь, можно найти немало примеров и среди техники High-End, и среди бюджетного китайского Hi-Fi. В качестве примеров можно привести усилители Bryston BHA-1F как High-End решение, хорошим примером среднебюджетного Hi-Fi является Musical Fidelity MX-HPA, а ультрабюджетный класс вполне можно оценить по SMSL SAP-10.

Полная симметрия

А теперь предлагаю заглянуть внутрь балансного устройства. В качестве испытуемого возьмем уже знакомый нам Schiit Audio Jotunheim, который является полностью балансным предварительным усилителем, балансным усилителем мощности и имеет дополнительные модули в виде балансных ЦАПа и фонокорректора. Таким образом, мы можем наблюдать все возможные варианты балансного тракта.

Начнем с простого. Подключение к балансному усилителю происходит при помощи трехконтактных входов и выходов на разъемах XLR. Схема балансного соединения подразумевает наличие трех сигнальных проводников: «плюс», «минус» и «земля» (расположена посередине). Фактически мы видим удвоенную небалансную схемотехнику.

Как видите — у левого и правого каналов в балансном включении мало общего, а при небалансном они были бы связаны «земляным» проводом

В небалансной схеме полезный сигнал проходит между «плюсом» и «землей», а в балансном появляется еще одна сигнальная линия между «минусом» и «землей» —зеркальное отражение «плюсового» сигнала. Таким образом, удваивается амплитуда сигнала. Однако главный положительный эффект возникает благодаря тому, что различного рода помехи, проникающие в звуковой тракт извне, являются однополярными. Поэтому когда помеха приходит на «плюсовое» плечо в фазе, то в «минусовом» плече она оказывается в противофазе, и в итоге мы получаем взаимное погашение.

Вся суть балансной схемотехники: ведем параллельно положительные и отрицательные ветви сигнала и полностью устраняем все помехи при сложении сигналов на выходе

С точки зрения схемотехники один канал в балансном усилителе по сути своей представляет два обычных небалансных канала. Вместо одного транзистора или операционного усилителя, работающего между «плюсом» и «землей», используются симметричные пары транзисторов или операционных усилителей, один из которых работает в «плюсовом», другой в «минусовом» плече, а земля является средней точкой между ними. Условно говоря, мы можем взять один стереофонический усилитель и сделать из него монофонический балансный, усиливая «минусовое» плечо, скажем, левым каналом и «плюсовое» правым.

В цифровой балансной схеме используются два ЦАПа, оба канала одного заняты левым, а другого — правым каналом

Соответственно, заглянув внутрь балансного устройства, мы увидим два звуковых тракта с симметричным расположением элементов. Важный момент: в балансной схеме каждый канал имеет свою «землю», которая не связана с «землей» другого канала, в то время как в небалансной схеме «земля» общая и очень часто усиление обоих каналов происходит в одной микросхеме или одной лампе.

Между двумя мирами

Принцип работы балансного предусилителя применительно к Hi-Fi-системе в целом понятен. В XLR разъем приходят три сигнальных проводника «плюс», «минус» и «земля». Сигнал попадает в симметричный тракт и после усиления оказывается на выходе с тем же самым трехконтактным разъемом. Все выглядит логично, но что происходит в начале и в конце звукового тракта? К балансному усилителю мощности класса Hi-Fi подключаются колонки с двумя, а не тремя контактами. У балансных наушников также используется по два, а не по три контакта на каждый канал. Источник сигнала тоже не обязательно будет балансным. Как работает балансная схема в этом случае?

Каждый выходной усилитель усиливает одну полуволну сигнала, а складываются они в динамике наушников

Схемотехника оконечного балансного усилителя в целом аналогична остальным, только в финале акустика или наушники подключаются к «плюсовому» и «минусовому» выходам, а «земля» попросту не используется. Соответственно, один канал балансного усилителя мощности — это эквивалент двух каналов в небалансном включении. Более того, схема подключения нагрузки получается точно такая же, как при работе усилителя в мостовом режиме.

Две симметричных зоны позади разъемов — это не два стерео-канала, а два балансных канала. Почувствуйте разницу!

В качестве примера реализации входов балансного усилителя рассмотрим опциональные модули апгрейда, которые можно интегрировать в балансную схемотехнику усилителя Jotunheim. Один из них — USB-ЦАП, и глядя на плату нетрудно заметить, что его схемотехника также полностью балансная.

Два ЦАПа и два симметричных канала после них

В нем используются две микросхемы ЦАПа, каждая из которых воспроизводит «плюсовое» и «минусовое» плечо одного канала, а далее следует узнаваемый симметричный аналоговый тракт. Второй опциональный модуль — фонокорректор, и тут уже возникают вопросы. Фонокорректор по умолчанию имеет небалансные входы, но на плате фонокорректора мы видим симметричный балансный тракт. Как это происходит?

Небалансный вход с помощью операционных усилителей превращается в балансный, далее по той же схеме

Подобно тому как балансный сигнал можно превратить в небалансный, используя лишь «плюсовое» плечо сигнала, можно создать виртуальную среднюю точку между «плюсом» и «землей» небалансного сигнала, и тем самым дать начало балансному тракту.

Степени совершенства

Из этого можно сделать один крайне интересный вывод: устройство с балансным выходом для наушников не обязательно должно быть балансным на всей протяженности звукового тракта. В ситуации с Schiit Audio Jotunheim можно проследить всю схемотехнику и увидеть собственными глазами, что это устройство — действительно балансное от начала и до конца. Но ничто не мешает сделать USB-ЦАП с балансным усилителем для наушников на одной стереофонической микросхеме ЦАПа и с небалансным трактом внутри. Достаточно установить на выходе два мостовых усилителя, и вот мы уже имеем балансный выход для наушников на небалансном устройстве. Отсюда возникает вполне логичный вопрос: имеет ли это смысл или же является бесполезным суррогатом?

Единого представления о балансном разъеме у производителей усилителей и источников нет, поэтому производители наушников подстраиваются сразу под всех

Рассмотрим оба варианта работы. Во-первых, полностью балансная схемотехника имеет неоспоримое преимущество, выраженное в низком уровне искажений, которое обеспечивает симметричная схема. Во-вторых, в полностью балансном включении схемотехника симметрична от начала и до конца. Оба звуковых канала после ЦАПа или аналогового балансного входа не имеют общей «земли» и никак между собой не связаны, что гарантирует максимальное разделение каналов. В схеме, у которой только выходной каскад будет балансным (мостовым), разделение каналов окажется меньше, чем в полностью балансной схеме, но все же больше, чем в небалансной.

Наушники Sennheiser имеют два штатных кабеля: балансный (подключен, с большим «джеком») и небалансный (лежит рядом с маленьким 4-контактным «джеком»)

При этом в обоих вариантах используется сдвоенное включение усилителей, что подразумевает удвоение выходной мощности. Таким образом, для получения того же уровня громкости усилитель будет в два раза менее нагружен, нежели обычный. Двукратный запас мощности положительно отразится и на динамике звучания, и станет дополнительным средством повышения качества, ведь при малой нагрузке усилитель имеет меньший уровень собственных искажений и шумов, то есть будет звучать чище и детальнее.

Инженеры TEAC решили, что даже имея небалансный источник, грех не воспользоваться сдвоенными усилителями

Хорошим примером реализации выходов в балансном усилителе служит модель TEAC UD-503. Фирменная схемотехника позволяет максимально эффективно использовать все возможные варианты использования в любой ситуации. При балансном подключении тракт получается полностью балансным.

Балансную схемотехнику легко узнать в любом устройстве: все та же симметрия

При небалансном по-прежнему есть прибавка в качестве звучания балансных наушников благодаря фирменной технологии с активной «землей», когда сигнал превращается в балансный на входе усилителя мощности. Наконец, при подключении обычных трехконтактных наушников каждый канал усиливается в мостовом режиме.

Тестовые стенды

Для того чтобы проверить все наблюдения и теоретические выкладки на практике я отправился в шоурум Schiit Audio, где есть возможность послушать балансные устройства различного класса как с наушниками, так и с акустикой. Последнее было необходимым условием для выяснения, какой же способ подключения наушников дает звучание, наиболее близкое к тому, что мы слышим при прослушивании стереосистемы. Из имеющегося набора аппаратуры я выбрал усилитель Schiit Audio Jotunheim со встроеным ЦАПом и связку из ЦАПа Schiit Audio Yggdrasil и усилителя Schiit Audio Ragnarok, работающую как с наушниками, так и с акустикой Sonus Faber Olympica III. В роли проигрывателя и источника контента выступил мой ноутбук с Windows 10 и приложением Foobar2000.

В рамках одного производителя выстроить балансный тракт проще всего

Наушники ОРРО РМ-1 подключались фирменными кабелями — балансным и небалансным. Внешне они идентичны и отличаются только разъемом подключения к усилителю: привычный трехконтактный jack у небалансного и четырехконтактный XLR у балансного кабеля.

Ценность баланса

Разницу между балансным и небалансным подключением я услышал с первых же нот. Балансное подключение звучит громче, оно дает более широкую звуковую сцену, больше «воздуха» и лучшую детализацию. Бас становится существенно более четким, упругим и собранным. На его фоне небалансное звучит более кучно, тональный баланс темнее, главным образом, за счет уменьшения количества и прозрачности верхних частот. Басовый диапазон менее разборчив и контролируется не так хорошо.

Балансный усилитель дорогого стоит!

Разница в ширине сцены и ощущении пространства такова, что на некоторых записях с не сильно выраженными стереофоническими эффектами возникает ощущение, что небалансное подключение дает монофонический звук. Столь же ощутима разница в детальности. В целом смена типа подключения дает впечатление, будто ЦАП поменяли на один класс выше.

Но можно и недорого.

При использовании Schiit Audio Jotunheim у меня сложилось ощущение, что в балансном подключении сцена уж очень широка, а в центре недостает плотности и телесности. Такое же ощущение возникает, когда акустика стоит слишком широко. Справедливо предположить, что такой эффект может возникать вследствие специфики взаимодействия наушников и усилителя. На связке ЦАПа Schiit Audio Yggdrasil и усилителя Schiit Audio Ragnarok этот эффект оказался менее выражен.

И золотая середина в этом жанре имеется

Тем не менее, меня посетила мысль о том, что разделение каналов, которое так хорошо проявляет себя в системе с акустикой, далеко не всегда актуально при работе с наушниками. Поэтому ответ на вопрос о полезности полностью балансного тракта я, пожалуй, оставлю открытым.

Близость к истине

В ходе тестирования я нашел песню, которая идеально подходит демонстрации этой разницы в звучании: «Everything» – Wasis Diop из саундтрека фильма «Афера Томаса Крауна». Моменты, где бэк-вокалисты выдают нечто вроде «оу-оу-о» в левом и правом канале перекликаясь с основным вокалом.

Без переходников обладателю балансных наушников никак не обойтись

На балансном подключении громкость, слышимость и разборчивость основного и бэк-вокала практически равнозначны, а бэк-вокалисты располагались широко. На небалансном внимание фокусируется на основном вокале, который звучит четче, бэк-вокалисты находятся ближе к центру и растворяются где-то в общем музыкальном фоне.

Фирменный кабель от наушников Sennheiser. Чтобы вы не подумали, что балансные наушники — удел твикеров, самодельщиков и прочих энтузиастов

Определить, какой из двух вариантов больше соответствует истине помогла референсная система из ЦАП Schiit Audio Yggdrasil, усилителя Schiit Audio Ragnarok и акустики Sonus Faber Olympica III. На совершенно различных по характеру записи треках звуковая сцена, которая выстраивалась при балансном подключении наушников, максимально близка к той, которую я слышал при прослушивании музыки с помощью акустики.

Выводы

И теория, и практика дали, в общем-то, вполне очевидные вывод: балансное подключение наушников полезно. Я даже предположу, что с небалансным источником и балансным (мостовым) усилителем выигрыш в качестве звучания будет не менее ощутимым. Осталось провести полный апгрейд домашнего звукового тракта, включая модернизацию наушников, и вопрос можно будет считать закрытым.

Как подключить балансный выход к не-балансному входу.

Костя, купи просто любой профессиональный переходник с баланса на небаланс, и прозвони. Даже конструкция такого переходника «джек-RCA» (а уменя именно джеки балансные выходы ЦАПа) говорит от том же, о чём и я.
Относительно чего у тебя будет работать сигнал с ноги 2, относительно экрана с ноги 1? Так он может вообще не звонится с землёй балансного устройства, твой экран. И вообще — где у балансного тракта «земля»? Вопрос интересный, её может и не быть в явном виде, достаточно канала «плюс» и канала «минус».
Сигнал на ноге 2 полноценно будет работать по ПОЛНОМУ размаху именно относительно ноги 3. А ногу 1 ты можешь и не использовать вообще, прекрасно работают и такие кабели -«+» на жилу входного RCA, а «-» — на корпус RCA, экрана нет. У меня такие кабели работали на длине 2,5 м между ЦАПом и активными мониторами, неэкранированные никак, и всё было ОК!

В бестрасформаторной схеме
коротить 1 и 3 напрямую нет смысла — там на 1 — полноценная земля. Легко убедиться — прозвони тестером контакт 1 на землю на плате источника. Половину сигнала при переходе XLR->RCA теряем по-любому. К тому же коротыш нагрузит защитный резистор (100 Ом) — нехорошо-с. «Защита от дурака» в действии.
Возможно стоит закоротить 1 и 3 через внешний резистор, эквивалентный вх.сопротивлению нагрузки. В этом случае выходная схема источника будет нагружена симметрично — это точно не плохо.
Сигнал с XLR на RCA подаётся
2(+) и 1(-)
дополнительно на XLR 1 и 3 закорачиваются через резистор. Номинал = вх.сопротивлению приёмника.

В трасформаторной схеме
1 и 3 коротить можно, т.к. на 1 — голый экран и возможно есть смысл посадить его на землю.
Сигнал с XLR на RCA подаётся
2(+) и 3(-)
дополнительно на XLR закорачивается 1+3

В трансформаторном варианте при переходе XLR -> RCA половина амплитуды НЕ ТЕРЯЕТСЯ.

Костя, ну о чём ты? КТО при использовании профессиональной аппаратуры, например, на концерте, будет думать о «перепаивании» или об «инструкциях» для переходников?» )))))))
Конструкция переходника должна быть такой, чтобы ты ничего не испортил при элементарных коммутациях, взял небалансный кабель, воткнул его в балансный выход микшерского пульта, и получил полноценный сигнал на моноблоке усилителя этого канала, например.
Эти соединения по разъёмам УЖЕ продуманы и стадартизованы так, чтобы не создавать проблем.
Возьми небалансный джек, посмотри на его конструкцию, и ты увидишь, что воткнув небалансный кабель с таким джеком в симметричный джековый выход, ты однозначно закоротишь экран с «-» сигнала, взяв сигнал с «+».

Ну что мы спорим, до нас уже давно обо всём подумали чтобы обеспечить беспроблемную для пользователя унификацию профессиональной аппаратуры, а балансные дела обычно именно в профессиональной аппаратуре применялись и применяются.

Когда у тебя на пульте, к примеру, 32 симметричных джековых выхода и ты хочешь к ним подключить 32 моноблока мощности с несимметричными входами, ты будешь их все перепаивать на концерте, предварительно прочитав инструкцию?
Нет, ты возьмёшь 32 моно-кабеля (несимметричных) на джеках, и воткнёшься между выходами пульта и усилителями, зная, что ВСЁ будет работать и не сломается.
Конечно, можно возразить, что профессиональные уси по входу все тоже симметричные, так вот — не все. И так коммутироваться иногда приходилось в практике концертной работы. Например, подключая к пульту сценические активные мониторы подзвучки с несимметричным входом.

Ерунда, неправильно, 1 НЕ минус, а только ЭКРАН. Минус — это 3. Бери с 2 и 3. Больше спорить не буду, думай дальше что хошь.

Балансный и небалансный кабели: подключайся правильно

При выборе первого микрофонного или Jack-кабеля, наверное, каждый задавался вопросом: какой выбрать, балансный или небалансный, и в чем отличие? Начинающему музыканту не всегда понятна разница, принцип работы и преимущества того или иного кабеля. Попытаемся разобраться в этом вопросе и осветить тему максимально доступно и всесторонне.

Балансные и небалансные кабели отличаются строением. Но как распознать их, не вскрывая кабель? Если вы посмотрите на гитарный кабель с разъемом jack, то на штекере небалансного кабеля вы увидите кольцо, которое делит его на две секции, соответствующие двум проводам внутри.Балансный же гитарный кабель имеет дополнительное кольцо и соответственно три секции на штекере и три провода внутри.

В чем же принципиальное отличие в передаче сигнала?

Небалансный кабель

Небалансный кабель имеет два провода: сигнал и «земля», он пропускает только одну копию сигнала. Из-за того что есть только одна копия сигнала, этот кабель легко подвержен наводкам. Обычно длина таких кабелей не превышает 6 метров, ими соединяют примочку, гитару и гитарный усилитель.

Взгляд изнутри: под прорезиненной внешней защитой небалансного кабеля находится экранирующая оплетка, представляющая собой сетку из тонких медных проволок, которой обернут основной сигнальный провод. Экранирующая оплетка может быть различных видов, у каждой их которых есть свои плюсы и минусы в способности оказывать различный эффект на шум и помехи.

Балансный кабель

Балансные кабели позволяют организовывать длинные пролёты с минимальным количеством наводок. Внутри такого кабеля три провода, один из которых земля. Два других провода(плюс, именуемый «Positive» и минус, именуемый «Negative») – это копии одного и того же сигнала.

На входе сигнал разделяется и копируется в два провода, при этом в одном из проводов сигнала идёт в перевёрнутой фазе. Получается, что один и тот же сигнал идёт параллельно по двум проводом в противофазе. Как только сигнал доходит до конца кабеля, фаза одного из проводов снова переворачивается, и сигналы соединяются в одной фазе, поступая на оборудование, которое будет с этим сигналом в дальнейшем работать. Зачем нужно переворачивать фразу? Идея, на самом деле, гениальная. Два сигнала идут в кабеле в противоположной фазе. Они оба подвержены внешним помехам: радиосигналам,различным наводкам и т.д. Когда повторно фаза сигнала переворачивается, результирующий сигнал получается одной фазы, а шумы обоих сигналов находятся в этот момент в противофазе и поэтому полностью гасят друг друга, шум исчезает.

Балансные кабели можно использовать для создания длинных пролётов по 50-60 м, при этом он практически не подвержен наводкам, однако стоит помнить, что длинный кабель сам способен «съедать» сигнал, особенно верхние частоты, что связано с его емкостью.

Что касается экранирования, то балансные кабели имеют экранирующую оплетку, как и балансные, а также дополнительный защитный слой фольги.

Экранирование позволяет защитить аудиосигнал от шумовых помех, которые бывают двух видов: радиочастотные помехи (RFI) и электромагнитные помехи (EMI). Их легко различить на слух: если шум состоит из высоких частот, то это радиочастотные помехи, если слышите низкочастотный гул, то это электромагнитные помехи.

Основные типы экранирования представлены в таблице

Фольга полностью защищает проводники, а также обеспечивает полное их покрытие. Недостаток: восприимчивость к механическим повреждениям, сгибам и поворотам. Идеальный вариант для постоянных инсталляций, то есть в случаях, где к гибкости кабеля не предъявляется повышенных требований. Отлично экранирует помехи, легко разрезается.

Медь, другие металлы

Самая надежная форма экранирования, но довольно сложная в производстве. Кабели с плетеным экраном («оплеткой») могут быть практически любой толщины и обеспечивают отличное экранирование в сочетании с достаточной гибкостью. Проводники покрываются не на 100 процентов, как у фольгированной защиты, а на 60-85 % (редко 95%). Трудно разрезаются, требуют больше времени для припаивания разъемов. Стоят значительно дороже

Медь, другие металлы

Обеспечивает более высокие показатели в плане гибкости, по сравнению с другими типами экранирования. Кабель с витым экраном стоит недорого, гибкий, легко разрезается и паяется. Покрывает до 80% площади проводников. Качество экранирования зависит от плотности витков, поэтому крутой изгиб такого провода может снизить его эффективность — витки экрана в месте изгиба отходят друг от друга. Такие кабели также плохо переносят скручивание.

Медь, алюминий, другие металлы

Является комбинированным вариантом оплетки и фольги. Отличное экранирование с минимальным уровнем взаимопроникновения. Очень дорогой. Очень плохо гнется

Пластик (с углеродным волокном)

Прокладывается дренажный провод по всей длине кабеля. Очень гибкий, не боится скручивания, легко разрезается. Экранирующие свойства хуже, чем у фольги или плетенки

Немного о разъемах

На концах балансного аналогового кабеля можно найти один из трёх разъемов:

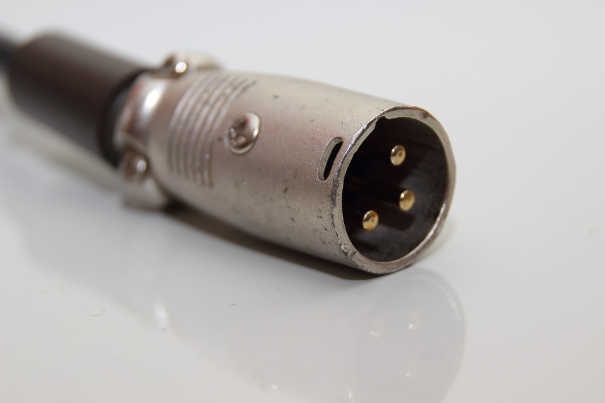

XLR-“папа” (3 штыря) подключается к входу оборудования.

XLR-“мама” (3 гнезда) подключается к выходу оборудования и микрофону.

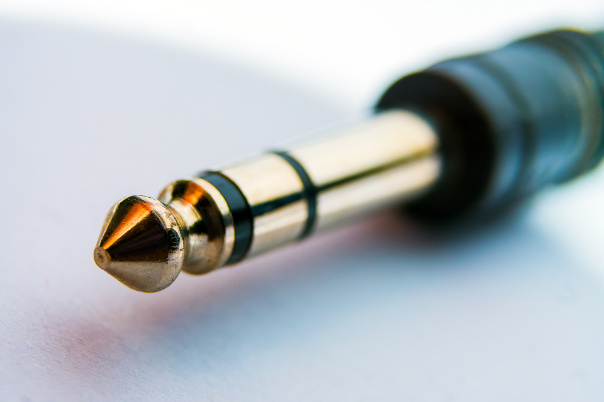

TRS (кончик, кольцо и гильза) подключается ко входу и выходу.

Каждый из разъемов имеет 3 точки контакта, которые передают сигналы с трёх проводов (плюс, минус и земля).

Небалансный кабель обычно имеет TS-коннектор, имеющий только две точки контакта и встречающийся на инструментальных/гитарных кабелях.

Балансная схема TRS:

Кончик — плюсовой сигнал

Кольцо — минусовой сигнал

Небалансная схема TS:

Кончик — плюсовой сигнал

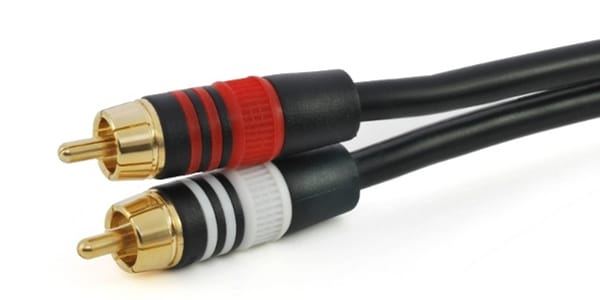

RCA (называемый также композитный, «тюльпан» и т.д.) кабель применяется для несимметричной передачи аналоговых сигналов линейного уровня, в основном от различных записывающих устройств.

Чем дороже – тем лучше?

Так как балансные кабели обычно применяют для подключения микрофонов, то логичным является вопрос: сколько стоит хороший балансный микрофонный кабель? Стоит ли переплачивать и как оценить целесообразность такой покупки?

Это как раз тот случай, когда сколько людей, столько и мнений. Но есть несколько универсальных советов относительности стоимости кабеля.

Избегайте самых дешёвых китайских кабелей noname. За их качество не отвечает никто, они могут не работать вообще или перестать работать через неделю. Пожалейте свои нервы. Также под видом балансных кабелей, вам могут продать небалансный. Очень низкая цена точно должна вас насторожить.

Самые дорогие кабели стоит купить, если вам просто некуда деть деньги или вы хотите приобрести коллекционный экземпляр. Они выглядят впечатляюще и дорого, но зачастую технологии, используемые при их изготовлении, обеспечивают такую ёмкость и индуктивность, которые отражаются на АЧХ передаваемого звука не лучшим образом. В лучшем случае, разницу в звучании вы либо не ощутите, либо поймете, что она не стоит столько нулей, сколько за нее просят.

Кабель средней ценовой категории — отличное соотношение цена/качество.

На цену и качество кабеля влияют следующие факторы:

Количество жил: чем их больше, тем более гибкий кабель и, как следствие, такой кабель дольше прослужит.

Скрутка провода. Основной показатель – длина скрутки. Это расстояние между ближайшими витками провода. Чем больше витков на единицу длины, тем меньше длина скрутки, тем дороже кабель. Дело в том, что уменьшение длины скрутки повышает гибкость провода и шумоподавление.

Экранирование. Об экранировании было написано выше, отметим лишь, что в более дорогих кабелях используют оплетку.

Поглощение ударов, что актуально при использовании кабеля на сцене, когда при его падении возникает трибоэлектрический эффект и слышен звук удара. Для поглощения ударов в дорогостоящих кабелях используют специальные материалы внешней изоляции.

Проводимость разъема. Наверняка вы слышали про позолоченные разъемы. Чтобы увеличить электропроводность, некоторые производители покрывают место контакта различными металлами, обычно золотом или серебром. И хотя второе дешевле и лучше проводит электрический ток, но быстро окисляется и его часто приходится чистить, поэтому выбор падает в пользу более дорого золота.

• Звёздная скрутка – технология, при которой скручиваются не две жилы, а четыре (две «+» и две «-»). Данная технология позволяет существенно снизить электромагнитные помехи за счет уменьшения площади петли. Кабель со звездной скруткой обеспечивает лучший звук за счет изменения сдвига фазы и уменьшения перекрёстных искажений.

Какой кабель выбрать?

Ориентируемся на цель и условия применения кабеля. Если вам необходимо подключить гитару, инструменты и другие устройства в линию и на небольшие расстояния (до 6 метров), то небалансные кабели вас вполне устроят. Помните главное правило: чем короче кабель – тем лучше, так как он менее подвержен наводкам. Но это не значит, что используя короткий кабель, вы можете играть рядом с радиоточкой и другими источниками электропиния, держитесь от них подальше, если хотите получить чистый сигнал на выходе.

Кабели длиной более 6 метров очень подвержены внешним наводкам, поэтому при такой длине используют только балансные кабели, которые обычно нужны для подключения микрофона. Именно микрофонный сигнал особо чувствителен к внешним помехам, поэтому сделайте свой выбор в пользу балансного подключения.

Нет универсального совета: балансный кабель лучше небалансного. Это не совсем так, и защищает не более эффективно от внешних помех. Просто всё зависит от задач подключения. Поэтому делать выбор в пользу того или иного типа кабеля нужно с учетом требований к предстоящей работе.
