Как называются трубы на ТЭЦ?

Это могут быть высотные дымовые трубы высотой от 100 и до 400 и более метров. Они нужны для выброса в атмосферу вредных газов, образующихся при сжигании топлива в паровых котлах ТЭС, ТЭЦ. Трубы специально делаются высокими, для того, чтобы выбросить вредные вещества как можно выше в атмосферу, подальше от поверхности земли и людей. Есть еще такие сооружения, как градирни — по виду представляющие из себя более низкие и широкие трубы. В градирнях отработанный пар, который вращал паровую турбину, охлаждается, превращается в воду, которая в свою очередь, снова используется в технологическом процессе. В градирнях, по сути, никаких вредных процессов не происходит, вреда для людей и атмосферы нет, поэтому такая высота, как у дымовых труб им не нужна. Здесь больше важны объем и площадь внутренней поверхности сооружения.

Градирни: для чего на заводах и электростанциях устанавливают огромные трубы

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Возле многих крупных предприятий, заводов, атомных электростанций, других крупных объектов нередко находятся трубы огромных размеров. Многих природа ее появления, как и принцип действия, не интересует. Для других же – это обычные трубы, из которых идет дым, хоть и не понятно, откуда он берется. В реальности же дела обстоят несколько иначе.

У этих не совсем обычных труб имеется свое название – градирни / Фото: градирни.com.ua

У этих не совсем обычных труб имеется свое название – градирни. Что касается дыма, то это пар, ключевой задачей которого является отвод лишнего тепла или охлаждение конкретного объекта.

Как это работает

Во время вращения вентиляционного механизма возникает воздушный поток, который отвечает за испарение жидкости / Фото: sotsinvest.gazprom.ru

Механизм действия градирни несложный. За счет того, что с поверхности системы трубок испаряется вода, в них в середине температура снижается. Во время вращения вентиляционного механизма возникает воздушный поток. Именно он и отвечает за испарение жидкости. Пополнение последней происходит в постоянном режиме. Для этого существует ороситель. Вентилятор может вращаться с различной скоростью. Этот момент регулируется (повышается показатель теплосъема).

Что касается охлаждающей жидкости, то и скорость ее потока тоже величина контролируемая / Фото: yablor.ru

Что касается охлаждающей жидкости, то и скорость ее потока тоже величина контролируемая. Системы функционируют через специальные частотные преобразователи, соответственно, весь охлаждающий процесс находится в рамках конкретных параметров.

В зависимости от размера труб меняется диапазон мощности и рабочих температур, но принцип работы общей системы охлаждения остается прежним / Фото: steamcommunity.com

В зависимости от размера труб меняется диапазон мощности и рабочих температур, но принцип работы общей системы охлаждения остается прежним. Происходит распыление горячей воды, после чего идет обдув холодным потоком воздуха. Во время испарения основное тепло с капель забирается, а сами капли уже в охлажденном виде падают в бассейн. Для замкнутости цикла установлен каплеуловитель (над оросителем). Он из горячего воздуха собирает влагу.

Из труб идет пар либо воздух, а не дым / Фото: pravdaurfo.ru

После завершения процесса происходит возобновление цикла. Несмотря на свою простоту, процессу требуется специальная настройка с балансировкой. В связи с этим, из труб идет пар либо воздух, а не дым.

Что на самом деле выходит из труб ТЭЦ

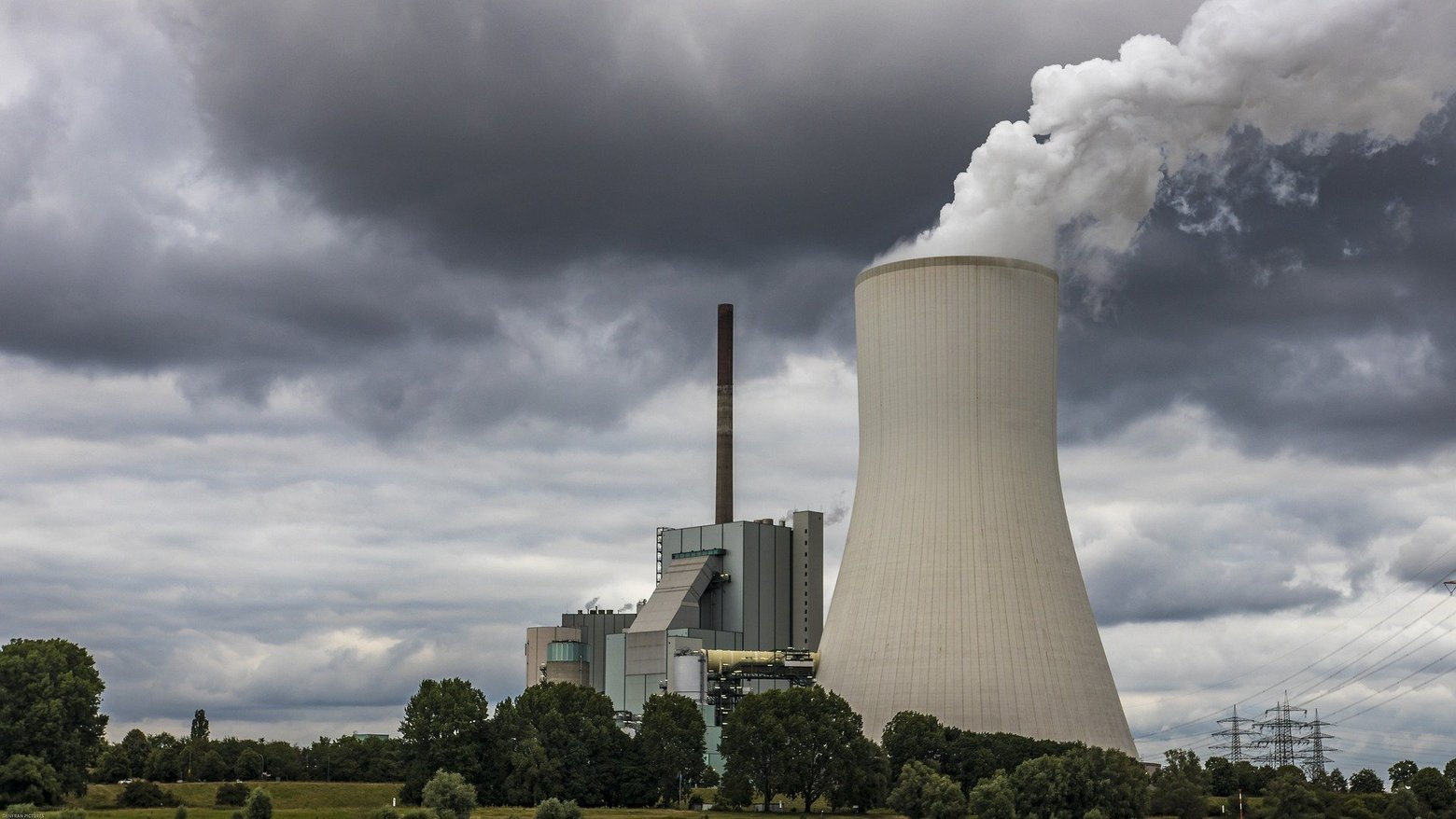

Башни, выпускающие такие «белые облака», называются градирни. Еще их называют охладительными башнями. Они предназначены для охлаждения больших объемов воды в системах оборотного водоснабжения тепловых электростанций. На самом деле никакого дыма в таких устройствах быть не может. Внутри них ничего не горит, а наоборот – остужается.

Фото: Pixabay

Как работает ТЭЦ

Чтобы понять для чего нужны градирни, необходимо сначала выяснить как работает типовая ТЭЦ. Теплоносителем в таких теплоэлектроцентралях выступает водяной пар. Для его производства служит вода, которая чаще всего используется в системе ТЭЦ по замкнутому контуру.

Надежность работы котлов и систем теплоснабжения в первую очередь зависит от качества воды, поэтому обычная водопроводная вода здесь не годится. Так как главной задачей является предотвращение коррозии и накипи в котлах и трубопроводах, воду для них специально химически подготавливают, лишая ее кислорода, минеральных примесей, а также солей кальция и магния.

Подготовленная таким образом вода в паровых котлах превращается в пар и затем под высоким давлением поступает в паровые турбины для производства электроэнергии.

Проходя через рабочее колесо турбины, отработанный пар поступает в конденсаторы, чтобы потом снова в виде воды возвратиться в рабочий цикл производства. Но температура такой воды слишком высока, чтобы сразу вернуться в систему, поэтому для ее снижения и устанавливают градирни.

Градирни различаются по способу подачи воздуха (вентиляторные, башенные, вакуумные и брызгальные) и по направлению движения рабочей среды (с противотоком, с перекрестным током и со смешанным током).

Устройство градирни

Рассмотрим ее работу на примере самой обычной башенной градирни. Именно их чаще всего устанавливают вблизи ТЭЦ. Такие градирни самые экономичные, так как опираются на естественную тягу без использования электричества, но при этом они самые затратные в плане строительства из-за своего большого размера.

Горячая вода в такой башне подается насосами наверх к вершине башни и разбрызгивается оросительной системой, через множество специальных форсунок.

Снизу, через специальные окна, в градирню поступает воздух. Он движется вверх под действием естественной тяги, создаваемой в башне за счет перепада высоты.

При этом, часть горячей воды, успевает испариться и выходит вместе с воздухом через сопло градирни в виде пара. Другими словами, воздух как бы выталкивает часть пара наружу. Именно этот пар мы и видим в виде белых облаков над тепловыми электростанциями. Остальная часть воды, остуженная воздухом, под действием силы тяжести стекает вниз к основанию башни в специальный установленный водосборник.

А оттуда вода попадает обратно в систему. Так ТЭЦ удается экономить средства на водоподготовку.

А где тогда дым от котельных?

Фото: Pixabay

Другое дело – дымовые трубы, которые используются для выброса дыма из водогрейных и паровых котлов. Для нагрева воды в таких котлах в качестве топлива используется уголь, газ или мазут. А значит без процесса горения и дыма их работа невозможна. В отличие от градирен, из таких полосатых труб в атмосферу выходит дым.

Почему трубы строят такими высокими?

Большая высота дымовых труб котельных обусловлена несколькими факторами. Главный из них – экология. По понятным причинам дымовые трубы должны быть выше всех основных городских зданий. Также немаловажную роль играет наличие так называемого инверсионного слоя, или по-простому «купола».

Это невидимое скопление воздушных масс, которое препятствует вертикальному перемещению воздуха, образуя тем самым смог. Инверсионные слои называются также задерживающими. Поэтому в зависимости от местности трубы строят с учетом «пробития» такого «купола».

Вторая причина – чем выше дымовая труба, тем лучше тяга в топке котлов. А также, чем больше объем дымовых газов, требуемых для выброса, тем выше должна быть труба.

Почему заводские трубы окрашены в красно-белые полосы?

Трубы окрашивают в красно-белый цвет по требованиям авиационной безопасности.

Трубы высотой до 100 метров должны иметь окраску на 1/3 высоты трубы в виде чередующихся красно-белых полос одинаковой ширины. При этом верхняя и нижняя полосы должны быть окрашены в красный цвет. Дымовые трубы высотой выше 100 м, окрашиваются чередующимися полосами красного и белого цвета на всю высоту сооружения. То есть по количеству полос можно судить о высоте дымовой трубы.

Как называются трубы из которых идет дым?

Дымова?я труба? (дымоход) — инженерная система жизнеобеспечения зданий и сооружений, предназначенная для отведения продуктов сгорания от работающих теплогенерирующих аппаратов в атмосферу, посредством естественного или принудительного побуждения тяги, на безопасную высоту (удалённость) для людей и зданий.
