Обгонная муфта генератора
Зачем это нужно? Хотели как лучше. Во времена, еще памятные водителям со стажем, ремни генератора, даже не самые плохие, выхаживали лишь 20-30 тыс. км пробега, а затем могли разорваться.
Казалось бы, при правильном натяжении ремня о его проскальзывании по шкивам не может быть и речи, ведь именно скольжение наряду с сильными рывками является для ремня фатальным. Увы, с проскальзыванием и рывками ремень генератора обречен работать постоянно, а причина тому – неравномерность работы двигателя и инерция вращающихся деталей тех агрегатов, которые ремнем приводятся.
Где корень зла
Крутящий момент от двигателя передается импульсами, когда в цилиндрах совершается сгорание, а оно происходит, как известно, только один раз за каждые два оборота коленвала. Из-за этого скорость вращения коленвала непостоянна. Зато приводимые ремнем детали, раскрутившись, вращаться в согласии с цикличностью угловой скорости коленвала не способны из-за инерции и то отстают от него, то опережают. Прибавим режимы запуска и остановки, разгона и торможения, и становится понятно, чем обуславливалось проскальзывание и рывки и почему ремень растягивался, изнашивался и, наконец, разрывался окончательно.
Со временем стало еще хуже. Автомобили «обрастали» дополнительным оборудованием. Мало того что привод каких-то из новых агрегатов доверили ремню генератора, так из-за увеличения числа потребителей электроэнергии сам генератор пришлось увеличивать в размерах и делать его якорь более массивным. А когда увеличились моменты инерции, сократился срок службы ремней. Такая ситуация никого не устраивала, и был разработан узел, призванный увеличить долговечность ремней.
Обгоняйте на здоровье
Называется этот узел обгонной муфтой, и ее интегрировали в шкив генератора. У муфты две обоймы: наружная связана со шкивом, внутренняя – с валом якоря генератора. Между обоймами расположено несколько рядов роликов. Одни исполняют роль игольчатых подшипников, другие, перекатывающиеся по профилированной части поверхности внутренней обоймы, – роль стопорного устройства.
Принцип работы такой же, как у бендикса стартера. Когда в моменты сгорания в цилиндрах шкив разгоняет якорь генератора, стопорные ролики, перекатившись к вершинам выступов, «замыкают» наружную и внутреннюю обоймы муфты между собой, крутящий момент передается на якорь. Но если сгорания нет и в цилиндрах происходит сжатие, притормаживающее вращение коленвала, внутренняя обойма муфты начинает обгонять наружную, ролики перемещаются во впадины рабочей поверхности внутренней обоймы, обоймы разъединяются. Шкив и якорь при этом вращаются независимо друг от друга, чем исключается негативное влияние инерции якоря на ремень генератора.
Что нашли
Генераторы дизелей, где более высокая скорость нарастания давления при сгорании рабочей смеси в цилиндрах сочетается с более высокой компрессией, существеннее притормаживающей коленвал на ходе сжатия, обзавелись обгонными муфтами первыми. Затем обгонные муфты появились на машинах класса «премиум», оснащаемых мощными и из-за этого массивными генераторами, а также на автомобилях с коробками-»автоматами». Сегодня же, по прошествии 15 лет со времени появления первых обгонных муфт, подобными устройствами оснащается большинство новых генераторов не только для дизельных, но и для бензиновых автомобилей.
Ресурс ремней действительно увеличился в разы. Выросла долговечность натяжителей ремней, избавленных от силового воздействия вибраций, связанных с чередующимся ослаблением или натяжением ветвей ремня. Уменьшился общий уровень шума и вибраций, создаваемых приводом генератора. Действительно, получилось лучше, но у любой медали есть обратная сторона.
Что потеряли
По оценкам специалистов, ресурс муфты не намного больше 100 тыс. км, что объясняет, почему именно после такого пробега муфту рекомендуется заменить. Промедление опасно тем, что выработавшая ресурс муфта способна заклинить, после чего шкив, по сути, превращается в обычный. Вибрация ремня увеличивается и становится хорошо заметной визуально, появляются шумы, посвистывания ремня, щелчки натяжителя, что, к слову, может служить сигналом для автовладельца, что муфта больше неработоспособна. После этого ремень не жилец, его натяжитель, кстати, тоже. Если при замене разорвавшегося ремня не заменить заклинившую муфту, а так запросто могут сделать мастера на все руки, не разобравшиеся, что на генераторе стоит необычный шкив, ремни будут продолжать рваться как в старые времена, если не еще быстрее. Ускорить заклинивание муфты можно, позабыв при замене установить защитную пластиковую крышку, которая идет в комплекте с муфтой. В этом случае внутрь муфты начинает проникать грязь, способствующая коррозии и износу.
Возможен иной вариант развития событий: муфта не заклинивает, а, наоборот, утрачивает способность блокироваться роликами в нужный момент и вращать якорь генератора, в результате чего генератор перестает вырабатывать энергию. Такой вариант более сложен для самостоятельной диагностики, так как при снятом ремне и прокручивании шкива рукой может оказаться, что вал якоря, не встречая сопротивления, тоже будет вращаться как должно. Но стоит только снова накинуть ремень на место, запустить двигатель и дать генератору нагрузку, как наружная обойма муфты начнет свободно прокручиваться относительно внутренней. Были случаи, когда муфта и вовсе разбалтывалась до такой степени, что при работе разваливалась на части, и известны казусы, когда эти части повреждали капот.
Цена вопроса
В зависимости от модели генератора стоимость качественного шкива с обгонной муфтой, который выдержит до замены не меньше 100 тыс. км, варьируется от 40 до 150 у.е. Потолок – 200 у.е. для автомобилей класса «премиум», особенно редко встречающихся у нас марок. Если говорить о распространенных у нас автомобилях гольф-класса и среднего размерного класса, то можно ориентироваться на 50-60 у.е.
Мнение специалиста
Игорь НИКИПОРЕНОК, начальник производства ООО «Модников»:
— Обгонная муфта – узел неразборный, ремонту не подлежит. Прошла муфта 100 тысяч, нужно ее менять, причем обязательно комплектом – с ремнем, натяжителем и всеми роликами привода. Разницы, где и как покупать запчасти – самостоятельно на рынке или доверить это мастерской, которая возьмется за работу, – нет. Главное, чтобы муфта была качественной. Мы рекомендуем муфты INA. Эта фирма их первой разработала, она же до сих пор лидер в этой сфере. Когда нет INA, то ZEN, но надо сразу предупредить, что ресурс у шкивов ZEN меньше. Если INA выдерживает 100 тысяч гарантированно, для ZEN это необязательно – тут надо держать ухо востро. INA может продаваться в упаковках Ruville и Febi. Надо коробку открыть, и если упакована INA, это будет видно по клейму на муфте. Другие марки не рекомендую – это сплошной «кетай», с которым возможно что угодно. На муфтах INA, кстати, тоже может быть made in China, но в этом случае ничего страшного – у INA там свой завод, за качеством они следят.
Вердикт «Автобизнеса»
За обгонную муфту придется отдать порядка 50-60 у.е. Не многовато ли, если ремень обойдется в 15-20 у.е? В общем, экономии денежных средств не ждите, несмотря на то что муфта позволяет ремню служить дольше. Чего же тогда ожидать? Спокойствия в дальней дороге. А есть ли у спокойствия денежный эквивалент?
По часовой стрелке: наружная обойма муфты с роликами, шкив, внутренняя обойма, ролики
В центре – новый шкив с идущей в комплекте пластиковой защитной крышкой. Слева – шкив с заклинившей муфтой, поработавший без защитной крышки, о чем свидетельствует коррозия. Рабочая поверхность шкива блестит, что указывает на проскальзывание ремня. Справа – нормальный шкив, замененный по регламенту
Генераторы одинаковые – шкивы разные. Чтобы автовладельцу узнать, чем именно оснащен генератор, нужно посмотреть на способ крепления шкива. Если увидели гайку – шкив обычный (слева). Если шкив закрыт крышкой или открыт, но гайки не видно – он с обгонной муфтой
Прочитав эту интересную статейку, задумался, ставить ли себе обгонную муфту, которая там уже стояла, до того как кто-то из хозяев экономистов решил её поменять на обычный шкив. Нашёл вот такую муфту INA 535011510 за 1457 рублей, думаю стоит ли брать?
Зачем нужна обгонная муфта
В основе работы автомобильного генератора лежит электромагнитная индукция. Через катушку идет магнитный поток, изменяет свои значения, и появляется электрическое напряжение. Источниками полей являются ротор (переменный ток) и статор (электрический). При повороте ключа зажигания на генераторную обмотку передается ток, магнитное поле запускает ротор и коленчатый вал. Генератор и вал связаны ремнем. Переменный ток в постоянный превращает выпрямительный блок. Регулятор напряжения регулирует его значения. В данной статье мы постараемся ответить на вопрос: зачем нужна обгонная муфта?
Ременная передача – слабое место в генераторе. Он от силы служит 30 тысяч км и обрывается. Причина – неравномерная работа двигателя, подача крутящего момента импульсами соответственно сгоранию топлива. При разгоне и торможении ремень натягивается и сжимается, но все равно в итоге рвется. Чтобы сократить этот эффект, потребуется обгонная муфта. Она присоединяется к шкиву генератора и состоит из:
- Внутренней обоймы, которая сцеплена с ротором;
- Наружной части, которая выходит на шкив.
По работе обгонная муфта равна бендиксу стартера. Когда роторный вал сильно нагревается при сгорании бензина и воздуха, стопорные ролики смыкают обоймы и отдают крутящий момент. При неполном сгорании смеси и притормаживании коленвала обоймы рассоединяются. Это сокращает негативный эффект разных скоростей.
На внутренней стороне муфты есть пазы, на внешнем – пружины для выталкивания роликов. Последние отдают крутящий момент при смыкании. Различают храповые муфты, в которых вместо пазов есть зубья в одинаковом направлении и собачка, прижимающаяся к внешнему кольцу пружиной и замыкающая части. Эти муфты действуют автоматически, что делает устройство быстродействующим и износостойким.
Конструкция устройства проста, но она имеет недостатки. У роликовых муфт это:
- Невозможность регулировать механизм;
- Необходимость строгости соосности валов;
- Трудное изготовление.
В храповой муфте недостатками являются возможные удары при зацеплении собачки зубьями, что ограничивает скорость. Также такие муфты сильно шумят, их зубья со временем истираются. Зато храповые механизмы могут ремонтироваться, в отличие от роликовых.
Обгонная муфта генератора
И все же обгонные муфты популярны среди автовладельцев. Они служат долго (до 100 тысяч км), высоконадежны, повышают срок эксплуатации передачи. Замена муфты намного дешевле, чем система из ремня, натяжителя и роликов. Привод с муфтой служит в 5-6 раз дольше, чем без нее, и работает тише.
В современных двигателях повышенный уровень крутильных колебаний на коленчатом валу. Это особенно актуально для дизельных двигателей, которые были модифицированы в соответствии со стандартами Euro 4, 5 или 6. Эти колебания частично обусловлены большими силами, действующими на вал, и влияют на неравномерную скорость вращения шкива на валу.
Крутильные колебания способствуют чрезмерному износу подшипника, шуму вспомогательного ремня и, в крайних случаях, поломке коленчатого вала. Важно гасить чрезмерную вибрацию. Большинство современных автомобилей используют для этой цели маховик. Шкивы демпфера вибрации также широко используются.
В дополнение к этим двум элементам демпфирование также имеет место на шкиве генератора переменного тока (применение более мощных генераторов переменного тока вызывает более серьезные колебания).
Для демпфирования вибраций на генераторе используются две разные системы: односторонняя обгонная муфта и развязывающий расцепитель альтарнатора.
Для чего нужна обгонная муфта
Обгонная муфта генератора обычно имеет цвет нержавеющей стали, в то время как расцепитель обычно черного цвета . Преждевременный износ натяжителя может быть вызван неисправностью муфты или использованием твердого шкива вместо нее. Кроме того, использование муфты, где требуется расцепитель, приведет к преждевременному отказу.
Муфта вращается в одном направлении и сразу же блокируется в обратном, в то время как расцепитель свободно вращается в одном направлении и допускает небольшой угол поворота в противоположном. Эти движения, в основном, требуются, когда частота вращения двигателя падает, например, при выключении двигателя или переключении передач (тяжелый ротор генератора может продолжать вращаться с более высокой скоростью по сравнению со скоростью шкива) и для гашения непостоянной скорости ремня.
Изношенный механизм может привести к поломке натяжного элемента; когда двигатель работает на холостом ходу, можно заметить чрезмерное движение натяжителя (что может привести к его повреждению). Поэтому можно точно предположить, что генератор больше не работает должным образом, когда фактически повреждена муфта.
Натяжение ремня необходимо регулярно проверять: если оно недостаточно, ремень может проскользнуть, что приведет к снижению мощности генератора и индикации неисправности. Муфты следует использовать только для рекомендованных генераторов.
На холостом ходу двигателя рекомендуется проверить натяжитель на предмет ненормального движения. При наличии поломок, возможно, муфту потребуется заменить. При работающем двигателе на высокой скорости: заглушите двигатель и прислушайтесь к ненормальн
ому шуму ротора генератора. При наличии проблемы могут иметь место изношенные подшипники.
Тестирование вне автомобиля: для проверки муфты нужно держать внешнее кольцо одной рукой, а внутреннее кольцо – другой. Должна быть возможность поворачивать внутреннее кольцо по часовой стрелке, а не против, иначе будут повреждения.
Причины беспроблемного вращения вала
Если вал вращается без проблем, возможной причиной является поломка муфты. Следствие: генератор не будет заряжаться, он будет генерировать тепло, из-за этого будут возникать тепловые повреждения, обесцвечивание металла.
- неправильная деталь, не предназначенная для применения (сильная крутильная вибрация);
- щит не использовался (потеря смазки, выделение тепла);
- проблема с муфтой.
Опознать проблему можно по признакам:
- смазка черная и потеряла свои свойства,
- на выступах наружного кольца глубокие ямки,
- все иглы шкива были повреждены,
- повреждено внутреннее кольцо (вмятины на дорожке качения),
- коррозия на внутреннем и наружном кольцах.
Если вал не вращается ни в одном направлении, возможной причиной является поломка пружины или втулки. Основная причина: запчасть не предназначена для применения; в цилиндре сильные крутильные колебания.
Зачем необходима обгонная муфта на генераторе
Двигатели генерируют крутящий момент с периодически меняющимися характеристиками. Это вызывает различные типы вибраций, передаваемых на корпус, систему привода и ременную передачу вспомогательных устройств. Конструкторы транспортных средств пытаются устранить это неблагоприятное явление различными способами.
Механизмы свободного хода генератора уменьшают вибрации во вспомогательном ременном приводе. Высокое качество этих продуктов обусловлено многолетним опытом конструирования и производства этих элементов и использованием соответствующих материалов. Основной задачей механизма свободного хода является гашение вибраций, возникающих во вспомогательном ременном приводе, что повышает долговечность ремня и его взаимодействующих элементов.
Применение этого решения также значительно снижает уровень шума, создаваемого приводом. Все больше транспортных средств не могут обойтись без этого решения.
Основными причинами этого являются:
- переключение оборотов холостого хода на более низкие обороты двигателя;
- увеличение массы роторов генератора переменного тока;
- уменьшение размера двигателя за счет уменьшения количества цилиндров.
Повреждение любого из компонентов, которые работают с ремнем привода, может привести к его износу или падению со шкивов. На некоторых автомобилях потертый ремень может попасть в привод ГРМ.
Обгонная муфта генератора. Что это такое и для чего нужна. Важные знания
Новички сейчас уже не знают, какими были генераторы (лет так 20 – 30 назад) их шкивы и ремни, которые заставляли их работать. А вот я это запомнил очень хорошо. Бывало какой-нибудь «жигуленок» пройдет 15 – 20 тысяч и все рвется, нужно менять (а лучше это делать заранее). Вроде натянул, «провисаний» нет, масло и «тормозуха» не сочится, но не ходит больше, «хоть ты тресни»! Но оказалось все банально и просто, проскальзывания проявляются постоянно – так работает двигатель. Работа его не линейна, также ложку дегтя добавляет инерционность самой генерируемой системы. Но ведь на современных машинах этот элемент может ходить очень долго, не редко до 100 000 километров – как такого добились? Все просто дело тут в хитрой муфте, которая получила название «обгонная». Именно она продлила сроки службы в разы. Поэтому знать, как она работает и для чего нужна очень полезно …
СОДЕРЖАНИЕ СТАТЬИ
Конечно, и сами материалы с тех времен обновились, да и ремни стали совсем другие, они сейчас широкие называются поликлиновые (можно еще слышать ручейковые), но про это будет отдельный материал, просто хочу заметить, что даже такой технически совершенный тип не проходил бы 30000 км, хотя и обогнал бы старые «одноклиновые» модификации.
В чем собственно проблема
Как появились первые переднеприводные машины, с различными ГУРАМИ и ЭУРАМИ, кондиционерами и прочей навесной «прелестью», а также решили отказаться от карбюратора в сторону инжектора, стало только хуже. Требовалось больше энергии, а соответственно детали генерирующей установки (сам корпус, якорь и прочее) нужно было делать больше, инерция всех этих агрегатов только увеличивалась.
С другой стороны двигатель не работает ровно, крутящий момент передается импульсами, а именно когда происходит сгорание в цилиндрах (один раз за каждые два оборота коленчатого вала). То есть условно, происходит сгорание — резкое ускорения, цикл отвода отработанных газов небольшое проседание. Думаю это понятно.

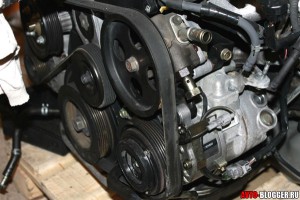

Однако остальные части системы, которые раскручиваются при помощи ремня, не способны на такие скачки. Из-за инерции валов или якорей, они то отстают от коленвала (когда происходит воспламенение), либо перегоняют (отвод газов). Стоит прибавить сюда – пуски и остановки двигателя, резкий разгон и торможение. Вот она основная проблема – такие скачки, изнашивают ременную передачу, а в один момент она банально рвется.
Понятное дело, что нужно что-то делать, а именно нивелировать (сгладить) эти моменты инерции и импульсную работу силовой установки. Был разработан специальный и достаточно компактный механизм.
Зачем нужна и как работает

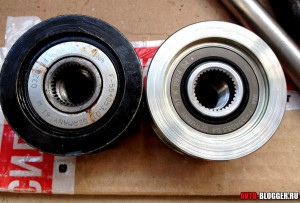

Этот механизм называется — обгонной муфтой. Устанавливается на шкив генератора, имеет не большой корпус (есть очень компактные модели).

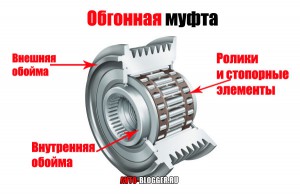

Конструкция и принцип работы очень прост, есть две обоймы внешняя и внутренняя:
- Внешняя — находятся в зацеплении со шкивом
- Внутренняя – находится в зацеплении с якорем (валом) генератора
Между двумя этими обоймами располагается слой из нескольких «уровней» специальных роликов. Один — это слой игольчатых подшипников, другой – это специальные профилированные фигуры, которые «катаются» по своей обойме – выполняют роль стопорного устройства.
Собственная основная рабочая нагрузка идет именно на «стопорные ролики». Когда в момент воспламенения топлива в цилиндрах коленвал начинает разгонять внешнюю обойму, то эти стопорные элементы – ЗАМЫКАЮТСЯ, тем самым связывая внешнюю и внутреннюю часть, то есть начинает раскручиваться и якорь генератора.
НО после того как в цилиндрах мотора нет ВОСПЛАМЕНЕНИЯ, а происходит сжатие или отвод отработанных газов, тогда КОЛЕНВАЛ как бы притормаживается, внутренняя обойма (которая связана с якорем), начинает обгонять внешнюю (связь с ремнем). В этот момент стопорные элементы – ЛИБО ПОГРУЖАЮТСЯ В СПЕЦИАЛЬНЫЕ КАНАВКИ, ЛИБО ПОВОРАЧИВАЮТСЯ БОКОМ, КОТОРЫЙ КРУГЛЫЙ, ОН НЕ ОСТАНАВЛИВАЕТ ОБОЙМЫ. Они разъединяются, то есть как бы верхняя и внутренняя обоймы вращаются отдельно друг от друга.
Посмотрите полезное видео, оно полностью вам объяснит этот принцип.
Тем самым, нет губительного влияния инерции, проскальзывания ремня, и прочих негативных моментов. Обгонная муфта РЕАЛЬНО уберегает ременную передачу, и НАМНОГО продлевает ресурс.
Где первый раз установили
Самый меньший ресурс ременной передачи был на дизельных вариантах (не больше 15000 км), у них большая скорость нарастания давления (больше крутящий момент), а также большее торможение коленвала на сжатии, нужно было что-то делать, именно эти агрегаты впервые обзавелись обгонными составляющими, которые прекрасно себя зарекомендовали.
Далее были машины представительского класса, а именно большие, объемные двигатели, с большим количеством электроники в салоне. Генераторы должны были быть массивнее, якоря тяжелее, инерция больше.
Сегодня же мы видим такие муфты практически на всех автомобилях, как говорится от «мало до велика». Действительно это очень нужный узел!
Как определить, что муфта вышла из строя
С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!
Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».
ЗАПОМНИТЕ – ресурс примерно 100 000 километров, бывает чуть больше, но после этого ее желательно заменить и НЕ ТЯНУТЬ С ЭТИМ.
Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».
Первые признаки это:
- Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
- Зачастую с утра начинается пронзительный свист или писк.
- Появляются щелчки «натяжителя»
После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.
Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.
Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

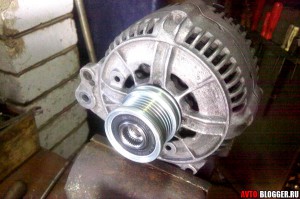

Как поменять — отремонтировать своими руками

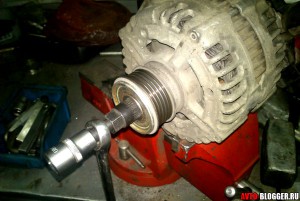

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.
ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

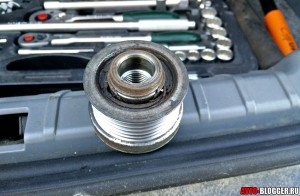

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм.
Цена вопроса
Собственно сколько стоит оригинальный обгонный механизм? Здесь как обычно большой разбег от класса модели автомобиля (беру оригинальные запчасти):
«B – C» класс – цена вопроса в 2000 – 3000 рублей
«D» класс – 3000 – 4000 рублей
Представительский класс – от 6000 до 12000. НО нужно понимать там очень объемные генераторы.
Также в бюджет желательно заложить еще и новый ремень, натяжитель и другие ролики приводов.
Конечно, можно сэкономить на запчастях и скажем взять неоригинальную. НО стоит понимать что намного дешевле он стоить не будет, если у авто среднего класс все равно придется отдать около 2000, есть конечно варианты по 700 – 1000, но это «голимый» Китай сделанный не пойми из чего и не пойми сколько он будет работать.
Вот собственно и все, думаю было полезно, читайте наш АВТОБЛОГ, будет еще много полезной информации.
(31 голосов, средний: 4,55 из 5)
Похожие новости
Светодиодные лампы в фары головного света – Разрешены? Или полаг.
Как установить ксенон. Можно ли это сделать в фары обычного авто.
Как проверить предохранитель в машине. Применяем мультиметр (тес.
Добавить комментарий Отменить ответ
Комментарии
ТОП статей за месяц
Скоро праздники, а это значит — большая часть нашей страны будет употреблять алкоголь. Легкий: —…
Эта статья будет интересна многим владельцам автомобилей, у которых стоит цепной привод газораспределительного механизма (ГРМ)….
НУ что друзья сегодня у нас очередная интересная статейка (конечно же будет видео в конце),…
Обгонная муфта: виды, работа, недостатки
Интерес владельца автомобиля к обгонной муфте обычно возникает только тогда, когда пробег транспортного средства превышает 100 000 км. Связано это с износом детали и необходимостью ее замены. Как функционирует обгонная муфта? Какие виды детали существуют? По какой причине муфта выходит строя? Обсудим в этой статье.
Обгонная муфта: определение и функционал
Обгонная муфта — это устройство, обеспечивающее плавность хода и независимое вращение вала и шкива внутри механизма генератора при их однонаправленном движении.
Появление обгонной муфты в конструкции автомобиля связано с совершенствованием работы двигателя (увеличением мощности силовых агрегатов, количества цилиндров, повышением качества топлива) и попытками инженеров увеличить срок эксплуатации ремня генератора. Дело в том, что изначально шкив представлял собой цельную деталь, присоединенную к валу генератора с помощью гайки. Подобная жёсткая «сцепка» вызывала рывки при работе мотора, а из-за вращения коленвала и вала генератора с разной скоростью резко возрастала нагрузка на систему ременной передачи с натяжителем.
С развитием автомобилестроения вес и размер генератора увеличились. В машинах стали появляться множество дополнительных устройств и навесного оборудования, потребляющего дополнительную энергию. Постепенно изменились и сами двигатели — они стали менее шумными, при этом крутящий момент ощутимо увеличился. Оптимизация системы привела к появлению в конструкции обгонной муфты со специальным роликовым подшипником внутри, обеспечивающим баланс скорости вращения ведущего вала и вала генератора. Таким образом, ресурс приводного ремня был увеличен с 30 000 до 100 000 км.
Устройство обгонной муфты
Не стоит забывать, что обгонная муфта является составной частью шкива генератора. «Усовершенствованный» и обычный шкив выглядят почти идентично. Различие состоит лишь в том, что у шкива с «начинкой» имеется внешний обод для установки ремня, при этом внутренняя обойма предназначена для навинчивания на вал генератора.
Как было сказано выше, между внутренним и внешним кольцами детали установлены подшипники со стопорными механизмами и элементами вращения. Защитить металл от частиц пыли и дорожной грязи позволяют сальники, установленные с торцевых сторон детали.
Для сравнения: традиционный шкив — это цельнометаллическая запчасть с бороздами, соединенная с втулкой вала соответствующей гайкой. Принцип работы обычного шкива достаточно прост, но, как выяснилось, не эффективен.
Разновидности обгонных муфт генератора
В настоящее время во всем мире производится два основных вида обгонных муфт:
1. Обгонная муфта на основе OAP-технологии (от англ. «Overrunning Alternator Pulley») является примером механизма свободного хода. Муфта такого вида обеспечивает неограниченное вращение ротора генератора при условии, что скорость роторного механизма превышает скорость вращения коленвала генератора. В противном случае, к раскручиваемому ротору «приходит на помощь» ремень генератора. Впервые муфта свободного хода была представлена компанией INA, именно ее инженерам принадлежит идея создания детали.
2. Модификация OAD (от англ. «Overrunning Alternator Decoupler») конструктивно схожа с обгонной муфтой OAP. Отличительным признаком OAD является наличие пружины. Простой, на первый взгляд, компонент конструкции обеспечивает сведение к минимуму биения ремня и более плавный запуск генератора. Производитель обгонно-реверсивных муфт OAD с храповым механизмом, компания Gates, является разработчиком и линейки муфт свободного хода с аббревиатурой OWC (от англ. «One Way Clutch»). Такого рода односторонняя муфта предотвращает обратное вращение и мгновенно блокируется. В зависимости от типа двигателя и особенностей привода используется в конструкции машин применяются различные виды муфт.
Определить, какой тип шкива генератора установлен на автомобиле можно самостоятельно. Более современная генераторная конструкция, обладающая целым рядом преимуществ, имеет темную крышку, выполняющую функцию пыльника. Одновременно наличие гайки стопора свидетельствует о том, что ваша модель транспортного средства оснащена обычным шкивом, известным своими недостатками. К сожалению, расположение узла не позволяет четко разглядеть гайку, поэтому, чаще всего, шкивы отличают по крышке.
Принцип работы обгонной муфты генератора
Функционально подшипники обгонной муфты обеспечивают передачу энергии коленчатого вала на вал генератора в процессе увеличения оборотов и их поддержания. В этот момент стопорные части цепляются к обоймам снаружи и внутри, образуя своего рода якорь, чтобы крутить механизм совместно. При замедлении коленчатого вала детали стопора перестают участвовать в работе системы и, как следствие, внешняя часть шкива, создающая трение ремня, вращается медленнее в сравнении с внутренней частью, соединенной с валом генератора. По такому же принципу крутятся колеса знакомого всем велосипеда.
Возможные неисправности
Сбой в работе обгонной муфты может произойти по следующим причинам:
● Загрязнение и попадание воды внутрь детали. В результате происходит быстрый износ материала, из которого изготовлены подшипники и реверсивные ролики.
● Заклинивание является наиболее распространенной поломкой обгонной муфты. Прекращение действия подшипников и внутренней обоймы происходит из-за истирания поверхностей деталей. Таким образом, система работает как обычный шкив без обгонной муфты.
● Раздельное вращение внутренней и внешней обоймы. Такая проблема возникает по той же причине износа элементов, находящихся внутри шкива. Ремонт потребуется сразу, ведь генератор просто перестанет заряжаться.

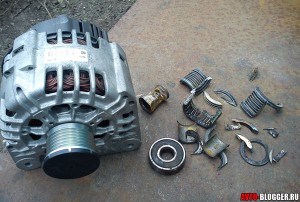

● Разрушение обгонной муфты. Разрыв обоймы может произойти вследствие заклинивания роликовых составляющих. Если коленвал существенно обгоняет ротор генератора, или наоборот, часто происходит срыв. “Побочными эффектами” этой поломки может стать серьезная деформация вала генератора, а также механическое повреждение узла привода.
