Шкворни.
Шкворень.
Шкворень — это поворотная ось. Термин использовался ещё в гужевых повозках с поворотной передней осью. С возникновением автомобилей шкворень долгое время оставался единственным механизмом обеспечивающим возможность поворота передних колес автомобиля.
В настоящее время шкворневой механизм поворота передних колес используется все реже, однако, в крупнотоннажной технике данный механизм все ещё актуален.
Рассмотрим данный механизм на конкретных примерах.
Грузовой автомобиль Toyota heavy duty truck Рис1.
Рис1
Выпускался с 1969 по 2002 год.
Схема передней оси данного автомобиля Рис.2
Рис.2
Тот же узел более подробно. Рис3.
Рис.3
На данном автомобиле можно наблюдать классическую схему шкворневого поворотного механизма. В данной схеме шкворень представлен массивной стальной осью, вокруг которой происходит вращение поворотного кулака. Для уменьшения трения используются подшипник качения (подшипник рис.3) и подшипники скольжения (втулки и бронзовая шайба рис.3). Для герметизации сверху и снизу шкворня устанавливаются резиновые уплотнительные кольца и прокладка нижней крышки.
Положительными моментами такой конструкции является высокая механическая прочность, благодаря которой достигается высокая грузоподъемность автомобиля и длительный срок службы узла (при правильном и своевременном техобслуживании). Полная версия статьи тут.
Если требуется, чтобы передние колёса были ведущими, то конструкция шкворня меняется. Ось шкворня становится не сплошной, для того чтобы к колесу мог проходить вал привода крутящего момента.
Рассмотрим пример.
Toyota Land Cruiser HZJ81. Рис.4
Рис.4
Схема передней оси данного автомобиля Рис.5
Рис.5
Устройство шкворня Toyota Land Cruiser HJZ81. Рис.6
Рис.6
По приведенной схеме (Рис.6) видно, что от шкворня остались лишь небольшие осевые элементы на верхней крышке и нижнем шкворневом рычаге. Наружные обоймы шкворневых конических подшипников устанавливаются в указанные на Рис.5 пазы шаров моста. Внутренние обоймы этих подшипников устанавливаются на шкворневые оси. Смазка шкворневых элементов происходит путем наполнения полости кулака консистентной смазкой.
Механическая прочность такой конструкции шкворня меньше, чем у классической конструкции, однако она достаточна для многолетней эксплуатации автомобиля при условии своевременного и качественного технического обслуживания.
По мере развития автомобилестроения потребовалась модернизация конструкции поворотного механизма передних колес автомобиля. Появились шаровые опоры. В отличии от шкворней они обеспечивали подвижность не только по оси поворота кулака, но и по другим осям. Шаровые опоры обеспечивали миниатюризацию конструкции и улучшение ходовых характеристик, однако грузоподъемность автомобилей уменьшилась, как и срок службы поворотных механизмов.
Хочется обратить внимание на любопытное сочетание шкворня с шаровой опорой, которое наблюдается, например, на некоторых модификациях Nissan Bluebird U14 Рис.7
Рис.7
Устройство поворотного механизма Рис.8.
Рис.8
Поворотный кулак Рис.9.
Рис.9
То есть на данном автомобиле поворотный кулак снизу вращается на шаровом шарнире, а сверху на шкворне.
На некоторых автомобилях с приводом на передние колеса шкворни имеют вид шаровых шарниров. То есть шкворневые пальцы на своих рабочих концах имеют полусферы, которые вращаются в специальных углублениях на шарах моста.
В процессе эксплуатации происходит износ различных элементов шкворня (втулок, подшипников, пальцев).
Для ремонта шкворней существуют ремкомплекты, в которые входят все необходимы для замены элементы.
Для ремонта шкворней у автомобилей с передней ведущей осью продаются все необходимые элементы по отдельности (пальцы, подшипники и др.)
Основная сильная сторона шкворней — максимальная механическая прочность из которой проистекает долговечность. Минусами является массивность, худшие по отношению к шаровым опорам кинематические характеристики, худшая по отношению к шаровым опорам герметичность.
Зри в шкворень: что такое шкворневая подвеска, как ее обслуживать и зачем шприцевать
Слово «шкворень» сегодня кому-то кажется таким же архаизмом, как «зипун», «ендова» и «батог». На самом деле это не так: шкворни еще не покинули нас, и вполне вероятно, что некоторым придется с ними столкнуться – вынужденно или по собственному желанию. Первое кажется делом грустным, а второе странным. Но мы вооружим знаниями и тех, и других, а заодно польстим бывалым.
От автора
Честно говоря, весь текст ниже написан одной рукой: второй я всё время утирал слёзы. Не мог их остановить, вспоминая, как ездил в студенческие времена на ГАЗ-24 и периодически загорал под этим шедевром автомобильного зодчества со шприцем в руках. Давно это было, продал я это чудо лет 18 назад, но «кто не был – тот будет, кто был – не забудет». Достаём ситцевые платочки, мужчины. Ну а владельцам УАЗов и старых ГАЗелей – моё глубочайшее почтение.
Ближе, чем кажется
Первый вопрос, который возникает при прочтении заголовка – зачем? Зачем в 2022 году знать, как шприцевать шкворни? Учитывая, что в России недавно разрешили снова выпускать новые автомобили стандарта Евро-0, ответов много, но главный звучит так: при всей архаичности конструкции шкворневая подвеска еще не ушла в архив технических решений, и по дорогам до сих пор ездят автомобили с ней. То есть, шкворни ближе, чем кажется. Например, их до сих пор используют в большинстве грузовых автомобилей и на некоторых внедорожниках. Например, классические шкворни есть и в ГАЗель Бизнес, и в ГАЗон Next, и в УАЗах – от 469 до Патриота. Впрочем, на полноприводных машинах в передней подвеске стоят по два шаровых шкворня с каждой стороны – цельный мешает поставить привод переднего колеса. Поэтому похожие на уазовские «разрезанные» шкворни стояли и на Toyota Land Cruiser 80, и на Nissan Patrol Y61, и на некоторых других классических внедорожниках. Но это немного не те шкворни, которые нас интересуют – слишком сложные. Наши родные шкворни – это цельные шкворни заднеприводных Волг и ГАЗелей, которые до сих пор бегают по нашим дорогам.
Шкворень или шаровая опора?
Открываем толковый словарь Ушакова (последний, четвёртый том которого был издан в 1940 году) и читаем: «Шкворень и шворень, шворня, м. Стержень (от задней части повозки), вставляемый в ось передка и позволяющий передку, вращаясь на этом стержне, производить повороты». В общем-то, даже отсюда можно понять, что шкворень не случайно стал той самой деталью, с помощью которой решили обеспечивать поворот колёс управляемой оси. Шкворень пришёл в автомобиль ещё из гужевого транспорта, был знаком задолго до первых железных чудес Готтлиба Даймлера и иже с ними, так что всё вполне логично.
В более современном понятии шкворень – это деталь подвески, которая соединяет поворотные механизмы, в частности – управляемое колесо и его балку. Ну а с точки зрения техники это простой шарнирный стержень, обычно – из легированной стали.
Да, жизнь шкворня тяжела и незавидна. Ему ведь приходится не только обеспечивать поворот колеса, но и принимать все его нагрузки, как продольные, так и поперечные. А это подразумевает и удары от ям, и боковые нагрузки в поворотах, и всё прочее, что выпадает на долю колеса. Кроме того, само расположение шкворня намекает на то, что легко ему быть не может: здесь постоянно есть и дорожная пыль, и грязь, и вода, если ездить по лужам и просто мокрым дорогам. Последнее особенно важно, потому что конструкция шкворня негерметична, и если вместо хорошей смазки вокруг стержня образуется абразив из песка, грязи и воды, он довольно быстро погибает. Впрочем, и без воды смазка в нём стареет довольно быстро, поэтому требует очень частой замены. А так как меняют её обычно с помощью шприца, то и процесс называют шприцеванием.
Однако стоит отметить, что поколение, выросшее в гармонии со шкворнями легковых и грузовых ГАЗов, очень скептически отнеслось к появлению первых шаровых опор. Мол, такого запаса прочности у шаровых нет, так что всё это – мракобесие и попытка сделать всё намного хуже. Действительно, сломать шкворень способен только феноменальный дурень, обладающий небывалой силой. Кроме того, шкворень можно было угробить огромным люфтом, при котором управляемое колесо начинало жить своей жизнью, но оно при этом не отваливалось от машины. А вот шаровые опоры вазовской «классики» действительно могли подкачать: бывало, их вырывало, отчего машина «подворачивала лапку» и теряла остатки репутации. Глядя на такие Жигули, суровые владельцы Волг ухмылялись и лезли шприцевать подвеску.
Добавлю, что со временем заводские шаровые опоры Жигулей стали лучше, но вместе с тем выросло количество «кооперативных» запчастей, которые на самом деле часто были старыми раздолбанными опорами, покрытыми кузбасслаком. Они могли разваливаться сразу после установки, при выезде «Жигуля» из гаража. Владельцы Волг ржали в голос и опять лезли со смазкой к шкворням. Что же они там такое делали?
Давить, пока не потечёт
Забавно, что когда я сам впервые столкнулся со шприцеванием передней подвески своей Волги, некоторые знакомые взрослые мужики не смогли доходчиво объяснить, как это делать. Пожимали плечами и говорили: «Да что там такого… Просто шприцуешь». Честно говоря, звучало это не совсем ясно. Тогда я понял, что некоторые конфликты поколений неизбежны: не всегда мы можем друг друга понять.
На самом деле, конечно, в шприцевании действительно нет ничего сложного. Но при этом там есть очень много хитрого и какого-то неуловимо мифического. Казалось бы: дави шприцем масло в пресс-маслёнку (тавотницу, как её часто называют бывалые), пока оно не потечёт из всех щелей, коих в обычной ГАЗовской конструкции шкворня много. Ан нет, не всё так просто. Вот, например, каким шприцем давить?
Классика – это специальный плунжерный шприц, которым и положено давить смазку. Но покупать его хотели и могли не все, а те, что появились в огромном количестве в более позднее время, часто текли отовсюду при первой же попытке надавить на них посильнее. Кто-то пытался перейти на другую смазку, кто-то искал старый советский шприц, кто-то матерился и работал китайским шприцем.
Второй вариант – это так называемый шприц Жане. Это медицинской шприц большого объёма (150 мл), который обычно используют для катетеров. Ну и вдогонку третий вариант – обычный медицинский шприц любого объёма (хотя бы на 10 или 20 кубиков). Вот только с этими медицинскими шприцами есть сложность: у них в комплекте нет трубки, которую можно было бы надеть на пресс-маслёнку. Что делать?
Коллективный разум быстро нашёл выход: если выкрутить пресс-маслёнки (их в Волгах было три штуки на одном шкворне), то вместо них можно вкрутить шланг от велосипедного насоса – у него как раз такой же диаметр резьбы, которая вкручивается в насос. А ту сторону, которая накручивается на ниппель, просто обрезали и надевали на шприц. Получалось довольно надёжная, а главное – доступная система, с которой валяться под машиной было в радость. Понятно, что густую смазку (типа Литол-24) таким шприцем и шлангом выдавить трудно, но Литол сейчас используют только ортодоксальные технические староверы. Хотя…
Да, вопрос «чем шприцевать?» до сих пор стоит актуально. Вроде бы сейчас полно специальных смазок, которые выпускают и наши компании, и иностранные. Владельцы ГАЗелей со шкворнями в передней подвеске (напомню, что новые ГАЗель Next и NN отличаются независимой передней подвеской с шаровыми опорами, а вот у ГАЗель Бизнес с балкой стоят как раз шкворни) к выбору смазки подходят более рационально: читают какие-то форумы, делятся опытом, не боятся пробовать что-то новое. А вот владельцы Волг (напомню, что шаровые опоры появились только на ГАЗ-3102 в начале нулевых) по старинке использовали то, что завещали отцы. А отцы иногда завещали странные вещи.
ГАЗ ГАЗель Бизнес 2010–н.в.
Понятно, что для смазки использовались масла типа ТАП-15, ТАД-17 и священный нигрол (почему-то многие считали и считают до сих пор, что Волга без литола, нигрола и автола ездить не в состоянии). Кто-то верит, что для шкворней нет ничего лучше, чем смазка ШРУС-4. Кто-то идёт не от смазки, а от наличия шприца: мол, если медицинским шприцем работать проще, лучше подобрать смазку пожиже. То есть, взять трансмиссионное масло вместо литола. Но особо продвинутые люди не доверяют ничему магазинному и готовят собственные коктейли. Например, варят нигрол с графитовой смазкой в соотношении 1:1. Что сказать… Может быть, это имеет какой-то глубинный смысл, но наукой тут ничего не доказано. Главное, шприцевать регулярно, а чем именно – дело личное.
Не всё идёт по плану
Как я уже говорил, в шприцевании нет ничего сложного. Единственный практический совет – это немного поддомкрачивать колесо, с которым работаете. Так можно разгрузить шкворень, после чего его проще продавить смазкой. Однако работа может стать намного интереснее, если заниматься ей не регулярно, а от случая к случаю.
Любая смазка с годами впитывает грязь, густеет и напрочь забивает все каналы, после чего задавить туда порцию чистой смазки уже невозможно. Что делать в таком случае? Рецептов много, и все они могут помочь. Можно попытаться нагреть узел, можно постараться залить туда шприцем хотя бы немного керосина или всё забрызгать WD-40. Всё это иногда может сработать. Но в самых запущенных случаях узел, конечно, придётся разбирать.
Чтобы не довести дело до такого исхода, шприцевать шкворни нужно регулярно. Что понимать под словом «регулярно», единого мнения нет. Теоретически для ГАЗели регламент подразумевает делать это каждые 15 тысяч километров, но опытные «газелеводы» рекомендуют шприцевать каждые тысяч 5-8. А вот владельцы Волг зачастую делают это чаще – каждые тысячу-две километров летом и хотя бы один раз зимой. И на всякий случай – каждый раз после катания по глубоким лужам. А совсем идеально – каждый раз после дождя. Но это уже больше похоже на фанатизм. Хотя, наверное, такой фанатизм всё же лучше, чем менять шкворни каждый сезон.
А напоследок – лайфхак. Если лень регулярно ползать под Волгой, можно вместо пресс-маслёнок вкрутить шланги, вывести их под капот и там закрепить любым удобным способом. Тогда останется лишь периодически заливать в них шприцем какое-нибудь достаточно жидкое масло (например, тот же ТАД-17) и этого будет достаточно. Вот только подойдёт этот способ лишь тем, кто не боится вносить изменения в конструкцию автомобиля и предпочитает именно жидкое масло, а не консистентную смазку.
Про страшную вещь — шкворень.
Пол года назад я немножко задался вопросом, а не пойти бы мне, ребят в техникуме на пол ставки учить в свободные от работы дни. Обратился к знакомым, а те и рассказали что не место мне там, и вообще нынешнее система оброзавания не даст мне без бумажной волокиты просто преподавать современные автомобили, окей, от идеи отказался
Но сейчас не о том, а о шкворнях, о том что это и с чем их едят, попытаюсь максимально просто донести для людей далеких от грузовиков.
1. Что такое шкворень
Шкворень это соединительный элемент цапфы и балки передней оси или как пишет вики
Шкворень — стержень шарнира поворотного соединения частей транспортных машин[1]. В более узком смысле — ось поворота управляемого колеса автомобиля или иного транспортного средства.
Главное в передней оси это не шкворень а посадочные места в балке и цапфы, в них заложен Кастер и развал, причем заложен на всегда
Балка+цапфа+шкворень, получается поворотный узел
Сам по себе шкворень это стержень из обычной стали, с поверхностной закалкой или цементацией. По этой причине его нельзя протачивать, и долго «долбить кувалдой».
Сердцевина из простого металла сделана для того, что бы не было внутреннего напряжения,.
всего существуют несколько видов шкворней
— конусные(рассмотрим в следующий раз)
— шкворни полноприводных автомобилей(рассмотрим в следующий раз)
2. Прямой шкворень
На прямых шкворнях разработаны все советские грузовики и их потомки, а так же МАЗ, американские грузовики, японские и китайские грузовики, некоторые виды Мерседесов, МАН, древние Вольво, корейские грузовички
прямые шкворни в балке фиксируются с помощью шплинта, мы их зовем «велосипедными»
Требования к прямому шкворню с фиксацией на шплинте, простые, он не должен опускаться под своим весом в отверстии балки. После фиксации шкворень не должен двигаться!
Так же может фиксироваться за счет плотной посадки или как говорят с натяжкой(МАЗ), иногда даже с жидким азотом или за счет проточки(мерседес, ман)
Цапфа же держится на шкворне за счет медных втулок, которые после запрессовки разворачиваются под нужный размер с помошью развертки
или на таких вот игольчатых подшипниках
Который имеет свойство рассыпаться лишь от того что ты подышал в его сторону.
Что интересно, на мерседесах, на некоторых, сначала забивается снизу шкворень, а сверху потом забивается игольчатый подшипник(КАКОЙ ИШАК ЭТО ПРИДУМАЛ?!)
Еще бывают тефлоновые втулки, но они встречаются на конусных шкворнях
Втулки/подшипники уплотняются резиновыми кольцами или сальниками от попадания грязи и воды в шкворень в зависимости от конструкции с одной или с двух сторон.
Значительно облегчает поворот колеса опорный подшибник, обычно он лежитмежду цапфой и балкой снизу
Очень часто вместе с регулировкой вертикального люфта цапфы, регулируется и этот подшипник, это тонкая настройка, важно что бы его не зажало, но при этом цапфа крутилась с усилием от руки/двух рук
При регулировке, шайбы подкладываются под верхнию праушину цапфы или для ленивых под пыльник опорного подшипника
Сверху и снизу закрывается крышками, шприцуется, проверяется люфт, делаем «схождение» и отдаем машину в работу)
Фотки взяты из интернета
Надеюсь будет интересны посты про техническую часть автомобилей, в следующем посте разбавлю писанину фотками поломок.
подшибник ихний по калидору котица
С таким багажом тебе даже задняя балка не даст.
Подписался на всякий случай.
Шкворень шкворню рознь, кстати. Газовские легковые народ не любил, но без обслуживания даже они довольно долго убивались на зависть шаровой подвеске, например. А вот в УАЗах шкворни поприятнее, но завод сделал все, чтоб у людей они быстро из строя выходили, хотя конструкция очень надежная.
Все так-то неплохо.
Рекомендую текст сначала в ворде набирать, проверять на ошибки, а потом постить.
1. Читать приятнее.
2. Остается бэкап.
P.S. только не надо про «малограмность и йа ж тихнарь». Я тоже «технарь»
Старолетние.
Всем привет. Сегодня у нас в гостях Шевроле Нива с жалобой на плавающие обороты.
Ну и по законам жанра, по приезду в автосервис неисправность данная самоустранилась.
Но всё-таки я решил подключить сканер и посмотреть показания датчиков в различных режимах работы. В том числе для увеличения нагрузки, я включил фары, и по их свету на стене бокса понял, что правая чувствует себя как-то нехорошо.
Вот так выглядит её пучок в реглоскопе:
Огромный опыт работы с фарами сразу говорит мне: "Давай заглянем внутрь". И вуоля: лампа стоит криво.
Если вдруг непонятно.
Переставляем как надо.
Теперь пучок света принял человеческий вид:
И так по дорогам ездит чуть ли не каждая третья машина. У кого-то лампа стоит криво и светит в подземелье, у кого-то освещает небеса или глаза водителей встречных автомобилей, но люди по прежнему не понимают, что ремонт и техническое обслуживание современного автомобиля должно выполняться профессионалами, а самому без определённых знаний, лезть туда категорически не рекомендуется.
Вот вам взрослый человек, который не смог поставить галогенновую лампу в фару, где нужно просто совместить пазы, а где-то совсем рядом, возможно даже прямо сейчас, какие-то малолетние дебилы суют в фары китайские светодиоды, которые даже при грамотной установке и настройке светят как хер пойми что, а как их поставят они? Правильно ли? Сомневаюсь. А ведь всё чаще диодные лампы начинают совать себе во все отверстия дебилы уже и старолетние. А потом мы видим на дорогах что-то подобное:
Зато беленькие, красивые. Грустно всё это.
Ну а обороты в итоге плавали из-за датчика положения дроссельной заслонки. 😉
Проблемы индейцев шерифа не волнуют
Источник телеграм канал «Плохой Шофёр» — https://t.me/BadShofer/39847
Гольф утопленник
Здравствуйте. Отдыхал с семьей в Краснодарском крае (ПГТ Новомихайловский), в ночь 12го перед выездом затопило Гольф 4. Стоял под уклоном, спереди — с фарами, сзади — до нижней части номера. В салоне — по магнитолу.
Пробыл в воде около часа. Был остывший, т.к. потоп ок 3 ночи. В день перед выездом.
Проверил воздушный фильтр — сухой. На щупе — масло без эмульсии.
Единственный сервис, который нашел, около Джубги. Там три дня ковыряли драндулет, толком, похоже, даже не высушили. Приговорили к капиталке, т.к. нет компрессии (на всех цилиндрах 3-5). Они разобрали впускной коллектор. В итоге — машина крутит стартер и не заводится.
Капиталка вылетает больше сотки. Денежки то хорошие.
Проблема заключается в том, что сегодня был еще 1 потоп. СТО днем с огнем не найти, все забиты. А лимиты на отпуск уже поиссякли.
Мб, Пикабу поможет найти какого-нибудь моториста, в районе Новомихайловский/Лермонтово/Джубга, который сможет выполнить следующие действия: проверит искру, подачу топлива, метки грм. Есть подозрение, что компрессия сама по себе не исчезла. Также даст какой совет, че собственно делать, покупать контракт, этот чинить или другой вариант.
Пожалуйста, напишите имейл на slayerokk гмейл или телеграм с таким ником
Из вариантов у меня осталось только эвакуироваться в Краснодар, т.к. на побережье реально сто больше не осталось, все обзвонил, либо не берут утопленников, либо заняты на месяц.
На куски
Обещанные фото со слета Lucky Cruisers Weekend 2023, часть 6
Техосмотр в Германии или кто будет сторожить сторожей?
Работаю я в сравнительно небольшом автосервисе на севере Германии. Чиним по больше части мерседесы. Техосмотр он же tüv проходит так. Приезжает специальный инженер по tüv, и проверяет несколько автомобилей, вносит в систему замечания если они есть, мы их исправляем. Иногда проверяет второй раз, иногда нет. По окончанию на номер клеится стикер. Проверка достаточно серьезная и проверяют всё. не должно быть потеков масла, всё должно быть на своих местах и всё исправно. Тормоза как правило перед tüv просто меняются на новые. С учетом того, что половина машин имеет обосцанный маслом мотор — мы его банально моем перед т.о.
На этой неделе я видел достаточно интересное событие. Сразу после отъезда инженера — приехала комиссия по tüv и проверила за инженером тщательно 3 машины. Дымность и всё-всё-всё. На сколько я понял все замечания и диагнозы совпали. И это прям объясняет то — почему послаблений нет ни для кого. Даже руководителю сервиса перед т.о. мы меняли тормоза и тщательно готовили автомобиль.
Траки
Немного капотных грузовиков под седло 🙂
Мойка машины стоила более 4500 BYN – в деле разбирался суд
В тот день Анастасия, следуя собственной устоявшейся традиции, пригнала машину на автомойку и, чтобы не ждать окончания полного комплекса услуг, поехала домой, что было рядом. Через два часа ей позвонили и попросили приехать, так как всё было готово.
Анастасия: «Приехав на автомойку за своим Ford Fusion, я была ошарашена. Машину помыли, конечно же, но, позвольте, был поврежден кузов, особенно сзади, разбита задняя фара, крышка багажника вогнута. «Это как так?» – спросила я. На что сотрудники автомойки приняли позицию: мол, не на нашей смене, а кто работал, не знаем, график нужно смотреть, а он у директора, а его нет. «Стоп, – сказала я, – так не пойдет». Вызвала милицию. Приехал участковый инспектор, который с ходу определил, что машина, судя по характерным повреждениям, побывала в ДТП. После чего он вызвал наряд ГАИ. Инспекторы провели осмотр автомобиля, осмотр территории автомойки, какие-то документы посмотрели и сказали, что будут проводить проверку.
Пока суть да дело, я решила провести оценку повреждений, и специалист-оценщик резюмировал, что на ремонт потребуется почти 4500 белорусских рублей с НДС, услуги самого оценщика были оценены в 120 BYN. Всё официально, как положено.
Знакомый юрист помог составить претензию, в которой мы изложили свою позицию: повреждения автомобилю были причинены в результате некачественно оказанных услуг по мойке авто, а значит, нарушен закон о защите прав потребителей, что влечет за собой обязанность возместить мне причиненные убытки. Стали ждать ответа, и по истечении трех недель пришло письмо с таким содержанием: «Услуги по мойке Вашего автомобиля были оказаны качественно, а машину повредил сотрудник, когда перегонял ее с места на место. Предъявляйте претензии ему».
Это был шок. При чем тут сотрудник? Я машину отдавала организации, а не персонально какому-либо сотруднику. Тут как раз из ГАИ позвонили и сообщили, что возле территории автомойки нашли еще одну поврежденную машину. По ситуации вышло так, что сотрудник автомойки сдавал задом на моей вымытой машине и въехал в припаркованный автомобиль. На него составили протокол и выписали штраф. Но мне что до этого? Кто автомобиль ремонтировать будет и за чей счет?
Обратилась в суд с иском, в котором помимо вреда, причиненного моей машине, попросила взыскать еще и компенсацию морального вреда, что предусмотрено законом, если права потребителя нарушены. После вынесенного судом решения я испытала еще один шок».
Кто оплатит ремонт?
Изучив документы, мы пришли к следующему выводу. Анастасия утверждает, что вред ее автомобилю был причинен во время оказания услуги по мойке авто. Если исходить из этого, то в данном случае отношения регулируются законом о защите прав потребителей.
Статья 31 закона РБ: При обнаружении отступлений от условий договора, ухудшивших результат работы (услугу), или иных недостатков выполненной работы (оказанной услуги) потребитель вправе по своему выбору потребовать возмещения понесенных им расходов по устранению недостатков выполненной работы (оказанной услуги) своими силами или третьими лицами.
Данный закон предусматривает, что в случае нарушения прав потребителей с виновной стороны можно потребовать компенсацию морального вреда.
Статья 18 закона РБ: Компенсация морального вреда, причиненного потребителю вследствие нарушения изготовителем (продавцом, поставщиком, представителем, исполнителем, ремонтной организацией) прав потребителя, предусмотренных законодательством, осуществляется причинителем вреда при наличии его вины, если иное не предусмотрено законодательными актами.
Компенсация морального вреда осуществляется независимо от подлежащего возмещению имущественного вреда. Компенсация морального вреда осуществляется в денежной форме.
То есть по самому только факту нарушения потребительских прав с виновника можно требовать компенсацию морального вреда. Как указано в иске, поведением ответчика Анастасии были причинены (дословно) моральные и нравственные страдания, выразившиеся в унизительных для нее неоднократных обращениях к ответчику для урегулирования спора и полное их игнорирование ответчиком, невозможности использования транспортного средства в связи с его повреждением. Она вынуждена длительное время, несмотря на сложную эпидемиологическую обстановку в стране и городе, пользоваться общественным транспортом как для поездок на работу и с работы, так и для сопровождения несовершеннолетнего ребенка в школу.
Но, как гласит поговорка, много просишь – мало получишь. И вот почему.
Материалами проверки ГАИ достоверно установлено, что машина пострадала в ДТП, когда сотрудник автомойки выгонял ее из моечного бокса на парковку. Он был признан виновником аварии. То есть вред имуществу Анастасии причинил работник организации, находящийся в трудовых отношениях с владельцем автомойки. Понимаете, в чем суть? Вред транспортному средству был причинен не во время оказания услуги (мойки машины). А это значит, что закон о защите прав потребителей тут не применяется, – тут действуют положения Гражданского и Трудового кодексов, которыми предусмотрено возмещение вреда, причиненного работником своими неправомерными действиями.
Из материалов дела: Данные повреждения автомобилю были причинены работником ответчика, принятым на работу приказом директора в качестве оператора моечной установки на 0,1 ставки рабочего времени по трудовому договору с испытательным сроком 1 месяц, который осуществлял данную услугу.
Компенсировать материальный вред, причиненный автомобилю Анастасии, обязана организация, в штате которой числится сотрудник, причинивший вред. Только в этом случае компенсация морального вреда при нарушении права в результате повреждения имущества не предусмотрена. По гражданскому законодательству возмещению подлежит фактический вред. И вполне ожидаемо суд насчитал Анастасии компенсацию за повреждения машины в сумме 3700 BYN, то есть без НДС, так как ремонт фактически еще не проводился, расходов Анастасия еще не понесла.
Это решение оспорили обе стороны процесса. Анастасия продолжала настаивать на законности компенсации ей морального вреда, предусмотренного законом о защите прав потребителей, а автомойка настаивала, что сумма ущерба не превышает 2000 BYN. Настаивать можно сколько угодно, как говорится, но суду нужно представить доказательства своей позиции. Иного акта оценки повреждений в деле не появилось, а значит, и аргументы представителей автомойки неуместны. Аргументы Анастасии и их неприменимость к данному делу мы рассмотрели выше. Поэтому апелляционные жалобы обеих сторон были отклонены. Справедливо? На этот вопрос мы ответим: всё по закону.
Моя работа)
Моя работа лечить автомобили,ну и инструмент соответствующий,очки-хамелионы для полуавтоматической сварки и собственно держак.В стране происходит очередная круговерть,но я их столько пережил что не сосчитать.Зашёл на пикабу,а тут свой Мир,Мир трудового человека,множество людей истинно украшающих свои профессии)Хочу пожелать всем трудящимся людям всех благ и главное здоровья)
Грузовичок.
Volvo 242. 1976. Возрождение Легенды! Часть 7. Работа с салоном. Ч2
Итак, продолжим эпопею с салоном, в предыдущей части рассказал о всяких мелочах, теперь перейдем к тяжелой артиллерии.
Как я уже не раз говорил, я не пытаюсь отреставрировать автомобиль в завод, это для меня не столь интересно, я пытаюсь сделать его достаточно близким к заводскому исполнению, при этом воплощая свои хотелки из современности, так скажем — рестомод.
Поэтому и при перетяжке салона, мне захотелось чего-то веселого и интересного, но при этом с некоторым отсылом к годам автомобиля, поэтому я выбрал комбинацию автожаккарда и кожи в стиле «шотландки» или клетки или как там его еще называют, не суть.
И понеслась работа с основными элементами салона.
Перешиты и перетянуты задние карты-обшивки.
За ними настал и черед передних
Задний диванчик, состояние «до» :
Отдельная история про передние сиденья, мои были очень сильно убиты, в частности по поролону подушек, да и в один прекрасный день, увидел я судесную пару сидений, перед которыми устоять не смог.
Вот все в них очень радует глаз и фактурная полоска и выдвинутая подушка, к тому-же они также от купе и проблем с их установкой минимум, поэтому они тоже ушли под нож мастера.
Мы слегка видоизменили их, добавив прострочку на подушках.
Также, отдельно, посчастливилось приобрести правильный руль
Оригинальный Нарди Торино, с небольшим вылетом и диаметром бублика почти как на оригинале, а то в основном попадались такие размером с пуговку.
Очень рад такой находке, думаю смотреться будет отлично, к тому-же в те времена подобные рули часто использовались для дооснащения автомобилей.
В общем, этот немаленький пласт работы успешно закончен и теперь все ждет своего часа к установке.
Моя работа
В этом году решил попробовать себя в ремонте автомобилей и устроился в кузовной цех, автомаляром. Пока ещё учусь, работа очень интересная 🙂
Как со страховой выбить сумму ремонта автомобиля по ОСАГО без учета износа запчастей
Пишите претензию о направлении автомобиля на ремонт, выбираете ремонтную мастерскую вместе со страховой, увозите туда свой автомобиль на дефектовку. Пытаетесь сдать туда автомобиль на ремонт. Отправляйте претензию в страховую о выплате неустойки за не вовремя сданный автомобилей в СТО. Если по прошествии 30 дней автомобиль не забирает ремонтная мастерская значит страховая с ней не договорилась и в соответствии с решением Верховного суда страховая должна выплатить вам за ремонт автомобиля сумму без износа запчастей, а также неустойку 1% за каждый день про срока ремонта автомобиля. У меня всё получилось. Спасибо за внимание.
Машина без износа. Верховный суд разъяснил, сколько страховщик должен заплатить по ОСАГО.
Свежие рендеры по шишиге и мазику
У меня уже были в отдельных постах ГАЗ-66 и МАЗ-5549. Переобул их на лето 🙂
плюс новый кунг
и сравнение со «старой» версией на более стандартных колесах
и молоковоз 🙂 (пейте дети молоко — будете здоровы)
и с более ранней
УАЗ-452 из металлического конструктора, резины и картона

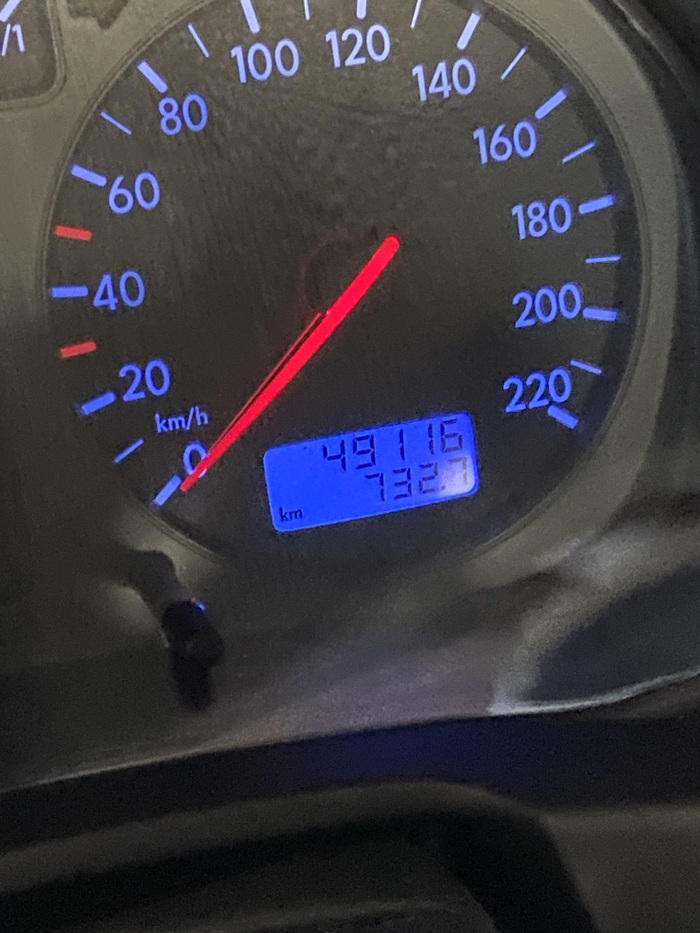

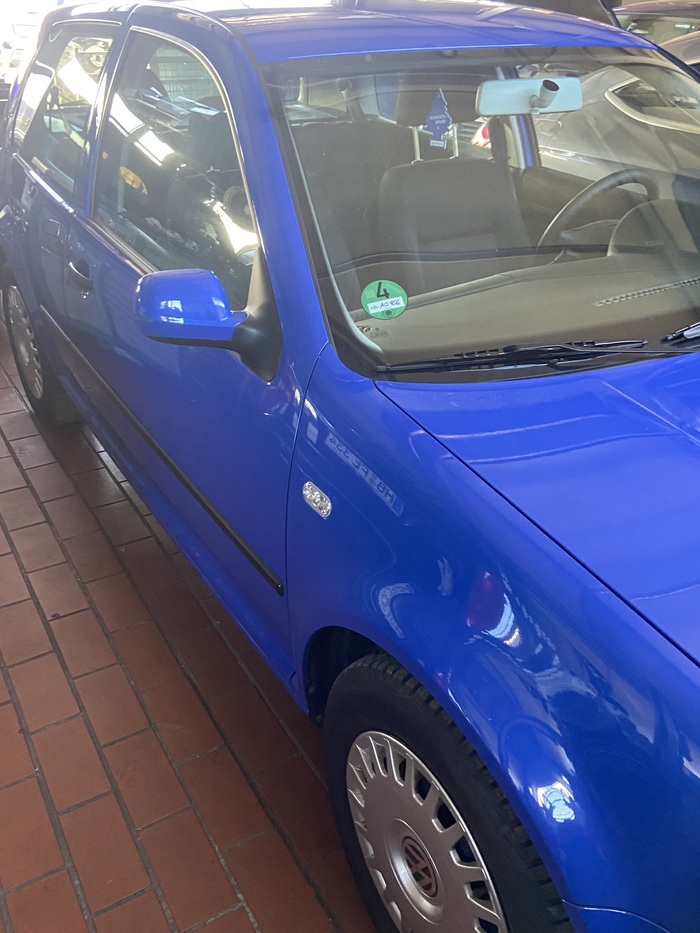

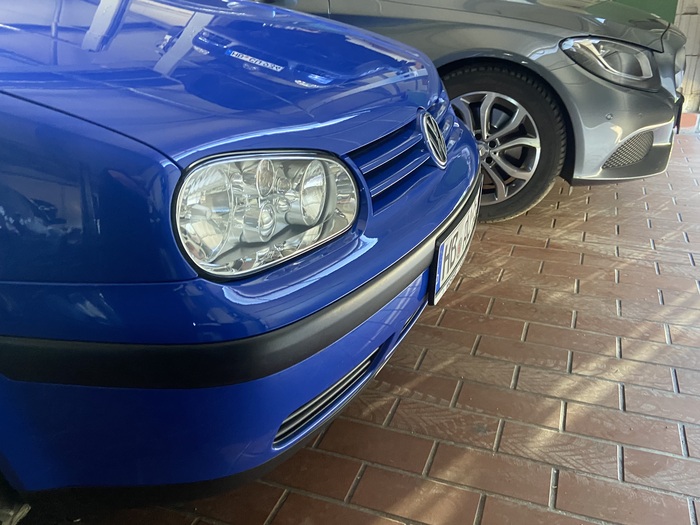

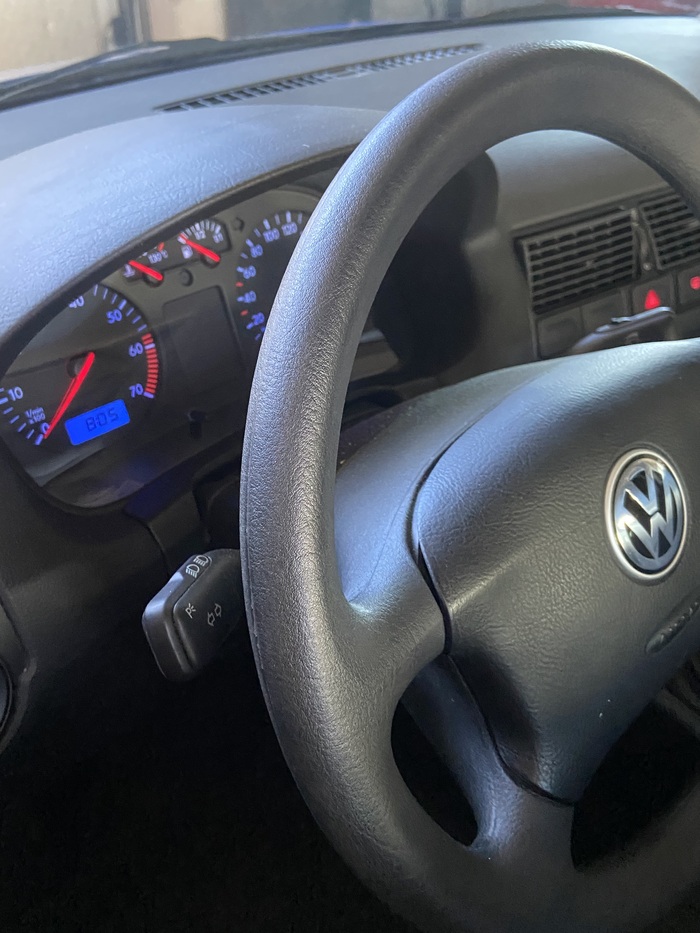

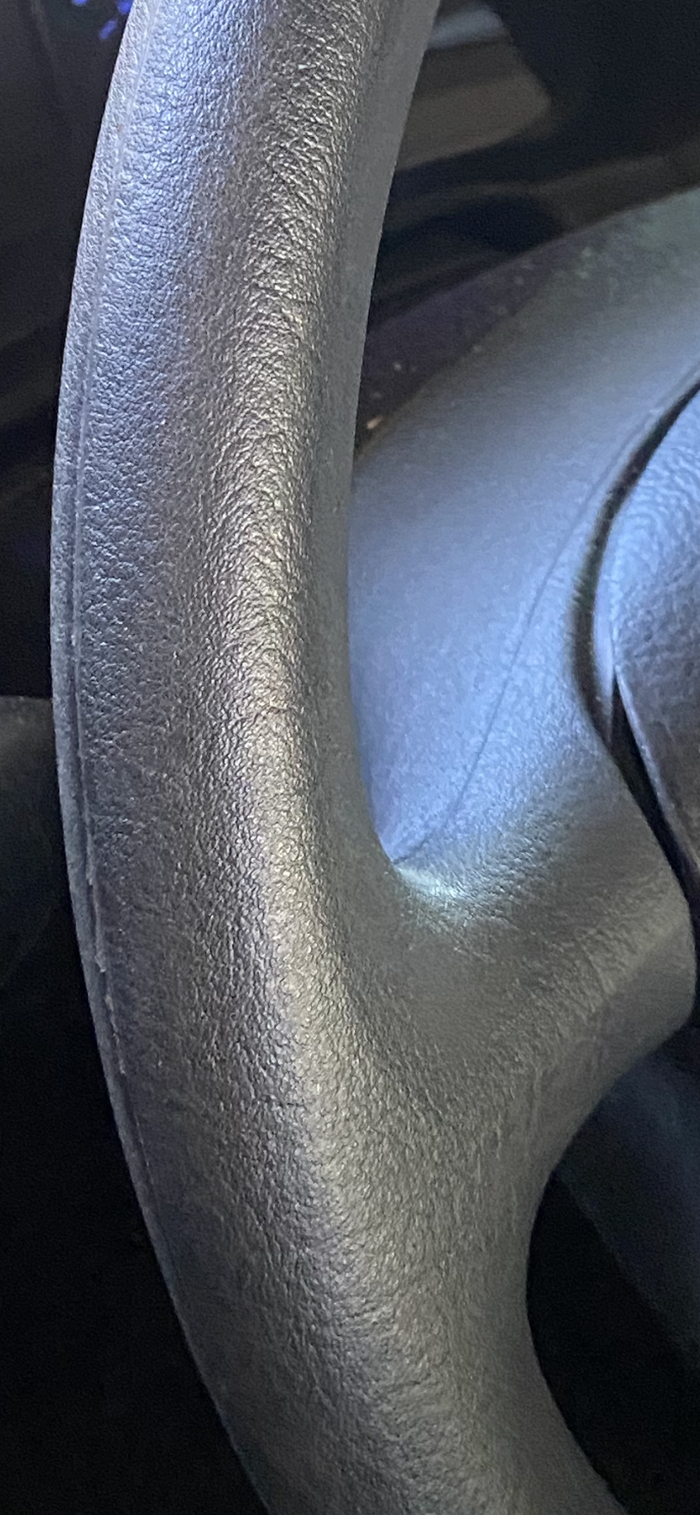

Гольф 4 — девочка красотка
Работаю я в немецком автосервисе, авторизованном Мерседес. По больше части мерседесы и чиним, но попадается вообще всякое. Сегодня заехал очень коротко на сервис кондиционера вот такой гольф 4. 49000 км пробег. Шеф лично пришел и попросил быть с автомобилем максимально аккуратным (такое случается очень редко). Чуть дозаправили хладагент и гольф уехал. Прям капсула времени душевная и настоящая. Посмотрел по лейбе замены масла, за год проехали около 700 км. Видно, что ездят мало, но машину любят. Свежий мишлен, хоть и колпаки. Сделал пару щучьих фоток. Автомобиль на любителя, а я любитель. делюсь
P.S.
Интересны ли посты про работу и нюансы? вроде как уже опять накопилось всякого про немецкий сервис и как оно там. можно оформить в пост. Если есть вопросы — пишите. Желательно не про деньги, а про особенности.
На волне бунда
Я вот сгнившие фланцы на выхлопной системе переварил. Лайкните кому не жалко!
Сеточка бензонасоса.
И снова привет. Я по-прежнему работаю в автосервисе, и к нам часто приезжают машины на замену сеточек бензонасоса.
Все вы наверное слышали, что в бензобаке каждого автомобиля живёт какая-то сеточка, но не каждый представляет себе что это такое и зачем её меняют.
А между прочим, эта сеточка в баке имеет вполне себе официальное наименование, и вовсе это не просто сеточка, сетка, ситечко или памперс, как многие её называют, а целый "фильтр грубой очистки топлива".
Из названия мы поняли, что эта мелкая пластиковая сетка — фильтр, который очищает топливо от грубых (то есть крупных) частиц, делая невозможным их попадание в бензонасос, дабы предотвратить его преждевременную кончину.
Многие из вас даже видели в интернете ужасающие картины забитых непонятной субстанцией сеток.
Но что это за "чача" и от куда она берётся?
Тут следует сделать небольшое отступление и для начала пояснить, что в подавляющем большинстве случаев, потребителями услуг по замене сеток являются всё те же так называемые "сами себе диагносты".
Как я уже говорил ранее в статье про промывку инжектора, это люди, столкнувшиеся с какой-то поломкой автомобиля, но вставшие на путь самурая самостоятельно ремонтируюшего свой клинок — без знаний, опыта и инструментов. Да чего греха таить, зачастую и без мозгов.
Так вот, лицо такого "самурая" в момент когда он видит свою старую сеточку абсолютно чистой — это одновременно: удовлетворение (от того что она чистая), злость (от того что он сейчас потратил деньги зря) и страх (от осознания того, что он не знает как дальше ремонтировать свой автомобиль). Попробуйте изобразить три этих чувства одновременно. Получилось? А у них получается.
На самом же деле в подавляющем большинстве случаев сетка в баке и правда чистая, а менять её нет никакой необходимости. Исключением является одно уже к счастью редкое в последние наверное лет пять явление — ржавение бензобака изнутри.
Не зря же субстанция, забивающая сетки бензонасосов, имеет характерный для ржавчины цвет?
Не зря, ведь и является она ничем иным как непосредственно ржавчиной.
Но в связи с тем, что железные бензобаки уже наверное лет десять не ставит на свои машины даже АвтоВАЗ, проблема грязных и забитых сеток уходит в прошлое. А раньше бывало и так.
А вот пластиковый бак не ржавеет, поэтому максимум что вы сможете найти в сетке своего бензонасоса, это пару писчинок и лобковых волос, попавших в бак при заправке.
Эта сетка чистая, как собственно и эта:
Такие сетки чистят, а не меняют даже при замене бензонасоса или фильтра тонкой очистки топлива, если конструкция автомобиля предполагает его размещение непосредственно в бензобаке.
А ещё можно часто услышать байки о том, что такая "чача" может появиться в баке при заправке каким-то некачественным бензином. Мол, заправился где-то в непонятном месте и всё — хана, сетка забита. Такую байку рассказывает тот, кто сам себе её придумал, тупо не заглянув в свой ржавый бензобак при замене сетки.
В голову такому сказочнику совершенно не приходит мысль о том, что вместе с ним на этой заправке только в тот же день заправилась ещё тысяча человек, а бензин на заправках тщаельно фильтруют, не желая "попасть" на ремонт какого-нибудь гелендвагена мультов за двадцать. Бензин может быть и попадётся плохим с точки зрения характеристик или октанового числа например, но уж точно не с коричневой кашей. Но нет, ему в его жигули налили и разбавленного, и с говном.
Так что не меняйте чистые сетки на новые, не ищите в них причины всех своих бед и не вините в ржавении бензобака заправки.
Спасибо всем кто дочитал — буду рад подписке!
Газпромнефть финал (я надеюсь)
Заключительная (я надеюсь) часть трилогии.
После того как все действия были согласованы, сегодня (09.06) мы вместе с представителями компании на эвакуаторе транспортировали мой автомобиль к официальному дилеру.
Там была проведена откачка топлива из системы, по итогу получилось 30 литров бадяги из солярки и АИ-92. Заправили машину дизелем, прокачали систему, машина хоть и не сразу но завелась. По началу плевалась копотью и работала очень неровно, но потом выплюнув остатки бензина ровно заработала на дизеле.
Сделали тестовый проезд, диагностику — всё замечательно.
Все работы были оплачены представителями Газпрома.
Также с ними сошлись на том, что из-за невозможности стопроцентной диагностики топливной системы (Даже у ОД, там суть одна — работает/не работает), то в течении месяца я еще провожу обкатку, если обнаруживаются проблемы со стороны топливной — разбираемся что делать далее.
В качестве компенсации заправили полный бак дизеля (я проверил что дизель а не 92), и 5000 рублей на транспортные расходы за те 10 дней что я был без машины.
Выводы сделаны, теперь буду внимательно относится к работе заправщиков (хотя обычно заправляюсь на тех станциях где такого персонала нет).
Рад что с машиной всё в порядке и не пришлось терять лето в ожидании запчастей и ремонта.
наверняка будут те кто скажут «лучше бы решил всё сразу отсосом, как и предлагали» — не соглашусь, потому что в случае если бы не так всё было гладко по состоянию автомобиля, не понятно было бы что делать дальше, поэтому в любом случае результатом доволен.
Надеюсь что проблем в эксплуатации не обнаружиться.
По поводу первого поста, где я уже приговорил пол машины под списание — действовал по схеме «Надейся на лучшее, готовься к худшему», ну и первая реакция представителей компании не располагала к мирному решению вопроса, но по итогу всё разрешилось хорошо.
Значение слова «шкворень»
ШКВО́РЕНЬ и ШВО́РЕНЬ, —рня, м. Стержень, являющийся вертикальной осью передка повозки или поворотной части колесной транспортной машины (автомобиля, локомотива и т. п.), который обеспечивает поворот на ходу.
Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека
- Шкворень — стержень шарнира поворотного соединения частей транспортных машин. В более узком смысле — ось поворота управляемого колеса автомобиля или иного транспортного средства.
Во времена конных экипажей «шкворнем», или «шворнем» называли стержень или болт, «на коем ходит передок всякой повозки», то есть тот, через который к повозке крепилась поворотная ось передних колёс.
В тепловозах, электровозах и вагонах используют шкворень с вертикальной осью для соединения колёсных тележек между собой и с рамой машины.
На автомобиле в своём изначальном варианте это была вполне реальная ось из закалённой стали, вращающаяся в роликовых или игольчатых подшипниках, либо бронзовых втулках, при помощи которой несущий ступицу и колесо поворотный кулак шарнирно крепился к подвеске.
Начиная с 1950-х годов на легковых автомобилях шкворень в виде самостоятельного элемента подвески передних колёс стали постепенно заменять на шаровые шарниры, которые соединяли поворотный кулак с рычагами подвески и обеспечивали, благодаря наличию двух степеней свободы, как её ходы сжатия и отбоя, так и поворот управляемых колёс.
Шаровые шарниры герметичны или полугерметичны, поэтому либо не требуют смазывания вообще, либо допускают его намного реже по сравнению с негерметичными обычными поворотными шарнирами. К началу-середине 1960-х годов шкворни оставались преимущественно в подвесках грузовиков, пикапов, а также редких легковых моделей, ориентированных на работу с большими нагрузками или в тяжёлых дорожных условиях — например, на некоторых спорткарах и «жёстких» внедорожниках, австралийских автомобилях марки Holden, советских марки «Волга» или немецком «Жуке», где они применялись из-за большей живучести. Кроме того, зависимая передняя подвеска с цельной балкой моста практически всегда имеет шкворни по конструктивным причинам.
Тем не менее, слово «шкворень» продолжает широко употребляться, обозначая теперь уже не реальную, а конструктивную ось поворота колеса. Например в случае подвески на двойных поперечных рычагах это ось, соединяющая центры обоих её шаровых шарниров.
В подвеске типа «Макферсон», характерной для многих современных автомобилей, амортизаторная стойка по сути выполняет роль шкворня, подвижность которого обеспечивают шаровой шарнир снизу и упорный подшипник сверху.
ШКВО’РЕНЬ и шво́рень, рня, м. Стержень (от задней части повозки), вставляемый в ось передка и позволяющий передку, вращаясь на этом стержне, производить повороты.
Источник: «Толковый словарь русского языка» под редакцией Д. Н. Ушакова (1935-1940); (электронная версия): Фундаментальная электронная библиотека
шкво́рень
1. техн. стержень, штырь, являющийся вертикальной осью передка повозки или поворотной части локомотива, автомобиля и т. п.
Делаем Карту слов лучше вместе
/>Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!
Спасибо! Я стал чуточку лучше понимать мир эмоций.
Вопрос: нетривиальный — это что-то нейтральное, положительное или отрицательное?
