50 ГДН-3-30 (25 ГД-42)
Изготовитель: Прикарпатский радиозавод, г. Ивано-Франковск.
Назначение: для применения в закрытых и фазоинверсных акустических системах высшей группы сложности в качестве низкочастотного звена при работе в помещениях.
Технические характеристики 50ГДН-3:
Диапазон частот: 31,5 – 2000 Гц

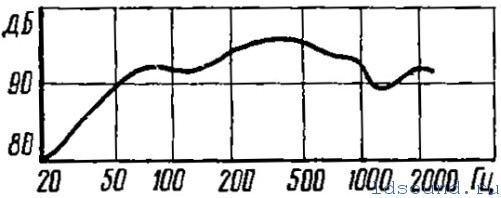

Неравномерность АЧХ: не более 12 дБ
Чувствительность: 87 дБ
Среднее звуковое давление: 1,26 Па
Коэффициент гармонических искажений на частотах:
Сопротивление: 4 Ом
Паспортная мощность: 50 Вт
Долговременная мощность: 50 Вт
Кратковременная мощность: 100 Вт
Частота основного резонанса: 30 Гц (±3 Гц)
Полная добротность: 0,2 – 0,7
Эквивалентный объем: 50 – 150 л
Особенности конструкции 50ГДН-3:
Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава.
Магнитная цепь 50ГДН-3-30 состоит из:
- двух кольцевых ферритовых магнитов марки 28БА170 или 25БА170 размером К134х57х12 мм;
- керна диаметром 50 мм;
- верхнего фланца c отверстием диаметром 53,6 мм.
- высота воздушного зазора 6 мм, его радиальная ширина 1,8 мм, индукция в зазоре 1,3 Тл.
Подвижная система 50ГДН-3:
- звуковую катушку, намотанною проводом марки ПЭТВ-1 диаметром 0,315 мм, намотка двухслойная, в первом слое 44 витка, во втором — 43, высота намотки 17 мм, омическое сопротивление 3,4 Ом (±0,3 Ом). Каркас звуковой катушки изготовлен из фольги АД1-Т-0,05х40 толщиной 0,05. Высота 3К 33,5 мм, внутренний диаметр 50,7 мм, внешний (вместе c намоткой) 52,45 мм;
- диффузор конической формы переменной толщины, изготовленный из бумажной массы c пропиткой;
- подвес тороидальной формы, изготовленный из полиуретана;
- центрирующую шайбу, изготовленную из ткани c пропиткой;
- колпачок сферической формы, изготовленный из той же, бумажной массы с пропиткой.
Размеры звуковой катушки 50ГДН-3:
Новые подвесы из пенополиуретана:
Новые подвесы, окрашенные черной канцелярской тушью:
143 комментария: 50 ГДН-3-30 (25 ГД-42)
X-max получается 11мм?
А сколько? Посчитайте: высота намотки 17мм, верхний магнитопровод 6 мм
слишком категоричное заявление! ход может быть как больше, так и меньше- все зависит от конструктивных особенностей подвеса.
11 мм от пика до пика, или +/- 5,5 мм.
а Вы не допускаете, что катушка при пиках может выходить частью крайних витков из зазора?
Здравствуйте! Скажите а они лучше 75гдн-1-4?
Лучше, только мощность меньше, но это особо не чувствуется. Мое мнение.
Мягче бас. Только их восстанавливать на полипропилене нужно. А не на резине. Для души получается….
а почему подвес изгибом бывает и во внутрь и наружу? как тогда правильно, кто знает эту тему?)
Заводской вариант – полутором внутрь.
спасибо! но зачем тогда делают наружу? так звучит лучше или ремкомплекты бракованные?
Подвес вообще стандартные. Наружу клеят либо по незнанию, либо по каким-то неизвестным мне причинам. Лучше звучит, когда всё соответствует тому, что придумали при расчёте и сделали на заводе.
то так, как показано на почти всех фото в этой статье, кроме той, где магнитом вверх – неправильно?
Неправильно только на 2-м фото в разделе описания подвижной системы. Во всех остальных случаях подвесы стоят правильно – присмотритесь.
Не путайте.
На всех фото в этой статье подвес приклеен выпуклостью внутрь, так как и должно быть с завода.
На указанном мной фото подвес либо не приклеен к диффузору либо приклеен к нему со внутренней стороны, что есть неправильно.
Если Вы о втором фото, то там все правильно. Диффузор под подвесом, выпуклостью внутрь.
Это эффект “обмана зрения”, просто на фотках так видно ^_^ На всех динаиках подвес гофром вниз.
https://ldsound.info/zamena-podvesa-na-50-gdn/
3 фото. 1 подвес лежит лицом вверх, а другой лицом вниз. Но кажется что они лежат одинаково. Обман зрения еще тот)
да-да, теперь увидел, на фото просто под разными
углами не посмотришь… спасибо всем!
Что за динамик такой 25гд-41 (50ГДН-3-4) ?
старая версия 50гдн 3-30 ?
На вид такой же. 50 ГДН-3-4 это и есть расшифровка 50 ГДН-3-30, просто у у первого после модели идет сопротивление а у второго – частота резонанса. Скорее всего это одна и та же модель, но немного другие названия.
А какой по паспорту должен быть диаметр этого подводящего провода что под подвёсом к диффузорам у этих динамиков?) В продаже они от 1 мм до 3 мм. В статье не нашёл, и покупать какой нибудь не хочется, знать бы какой должен быть с завода, та й переплёт этот медный не самый дешёвый, покупать что бы потом валялось не хочется) И вообще есть ли разница какой этот подводящий провод, медный или серебряный, или какой диаметр? Это всё влияет на сопротивление, так что в теории должно влиять… Спасибо!
Козырный вариант, взять МГТФ в 0,11 мм2 (или около того) и скрутить его в пучок. Главное чтобы он был верно подклеен к диффузору и не “ломался” в изгибе. Я так восстановил 35гдн.
Да там “канатик” стоит, вроде стандартный диаметр, 1 мм максимум.
добро ! у меня амфитоны 25ас-027 как раз с этими НЧ головками, задолбал рваться подводящий, чего только я не делал и мгтф скручивал косичкой и в оплётку его вставлял, всё время рвётся, при замене кажждый раз приходилось отклеивать пыльник… замучался я , наконец то решил сделать раз и навсегда , в Воронеже живу в центре есть мазагинчик радион кажется там что то около 20 рублей за 1 СМ этого подводящего – очень дорого на диффузор спб 300рублей метр, попал мне в руки провод от старого телефона витой очень толстый внутири него изолированные провода медь на нити оплётку снял их лудить не надо сразу припой,, он изолированный его можно взять с запасом как бы на подвижность, очень уверенно получилось с ним, всем рекомендую, если в врн могу помочь пишите на почту !
по поводу “запаса как бы на подвижность” если длину увеличить, то наоборот провода начинают колебаться с большей амплитудой и быстрее обламываются, там нужно после припайки подать синус и посмотреть как ведут себя эти провода, подобрать форму и угол изгиба обычно дуга радиальная
Данные по катушке неверные, не сходятся высота намотки, провод, и т.д
Есть другая информация? Можете написать. Данные из книги.
Добрый вечер. Скажите пожалуйста,а можно ли сюда установить подвижную систему в сборе от 75гдн? Просто здесь высота воздушного зазора 6 мм,а у 75гдн высота воздушного зазора 9,8мм. Спасибо.
