Мотор от жесткого диска как генератор

Генератор из моторчика для жесткого диска

КАК ЗАПУСТИТЬ МОТОР HDD без Контроллеров и Транзисторов

Это очень простой способ для запуска моторов от СидиРумов и HDD Жестких дисков . Не требуется ни плат драйверов ни контролеров ни транзисторов !

Мотор HDD штука призабавная

Многие считают , что схожесть расположения обмоток данного электродвигателя с бесколлекторными электромоторами переменного тока, дает основания запускать такие двигатели используя внешние схемы типа такой .

Только вот выглядит все это уж слишком навороченно и большинство фанатов быстро остывают к такому «бесподобию» и , вместо покупки комплектующих для сборки подобной схемы, покупают готовые китайские решения

Благо стоят эти мини модули даже меньше чем набор полевиков для управления током обмоток.

Считая что Двигатель , вращающий шпиндель жесткого диска (или CD/DVD-ROM) — это обычный синхронный трёхфазный мотор постоянного тока , можно использовать готовые однокристальные драйверы управления, которым к тому же не требуются датчики положения ротора, ведь в роли таких датчиков выступают обмотки двигателя .

Ну, а тем, кто желает показать свои способности в программировании всевозможных контроллеров, есть шанс собрать Драйвер на Ардуино и сопутствующих запчастях

И ВСЁ ТАКИ ! КАК БЕЗ НАВОРОТОВ ЗАПУСТИТЬ МОТОРЧИК HDD ?

В большинстве случаев , запуск делается вовсе не для промышленных самоделок » очень нужная в хозяйсвто «, а просто ради интереса и любопытства. И желания тратить кучу времени на поиск запчастей или программирование вовсе нет охоты.

«К ак запустить моторчик из HDD ( жёсткого диска )?» Многие задаются этим вопросом, и я решил помочь с ответом .
При использовании старых HDD приводов в прикладных целях иногда возникает проблема с тем, что шпиндельный двигатель останавливается через некоторое время после запуска . Есть у них такая «фишка» — если с блока головок не поступают сигналы на микросхему- контроллер , то она запрещает микросхеме-драйверу вращать двигатель . Но это в прикладных цепях! В нашем случае мы обойдемся и без обратных связей и без контроллеров !

Чем отличается HDD привод от мотора «трёх фазного» ? — Тем что в нём есть постоянные магниты! Тут напомню вам, что моторы переменного тока с постоянными магнитами существуют ! =) эти бесщеточные и РЕАЛЬНО бесколлекторные моторчики на постоянных магнитах применяются в самых жестких условиях — СВЧ печах и даже в духовках. (Не знали? Знайте!) и запуск таких моторов вовсе не сложен!

Правда есть у них своя изюмина — они при запуске вращаются в неопределенном направлении — » Как фаза ляжет «, но все равно вращаются и работают.

Вот тут мы и подходим у кульминации и ответу на вопрос КАК ЗАПУСТИТЬ МОТОР HDD ? СМОТРИТЕ — ВСЕ ПЕРЕД ВАШИМИ ГЛАЗАМИ (а еще и послушать можно)

Делаем генератор из CD привода. Ветрогенератор из HDD и помпы стиральной машины Генератор из двигателя жесткого диска

Проезжая на велосипеде мимо дачных участков, я увидел работающий ветрогенератор:

Большие лопасти медленно, но верно вращались, флюгер ориентировал устройство по направлению ветра.
Мне захотелось реализовать подобную конструкцию, пусть и не способную вырабатывать мощность, достаточную для обеспечения «серьезных» потребителей, но все-таки работающую и, например, заряжающую аккумуляторы или питающую светодиоды.

Одним из наиболее эффективных вариантов небольшого самодельного ветроэлектрогенератора является использование шагового двигателя (ШД) (англ. stepping (stepper, step) motor ) — в таком моторе вращение вала состоит из небольших шагов. Обмотки шагового двигателя объединены в фазы. При подаче тока в одну из фаз происходит перемещение вала на один шаг.
Эти двигатели являются низкооборотными и генератор с таким двигателем может быть без редуктора подключен к ветряной турбине, двигателю Стирлинга или другому низкооборотному источнику мощности. При использовании в качестве генератора обычного (коллекторного) двигателя постоянного тока для достижения таких же результатов потребовалась бы в 10-15 раз более высокая частота вращения.
Особенностью шаговика является достаточно высокий момент трогания (даже без подключенной к генератору электрической нагрузки), достигающий 40 грамм силы на сантиметр.
Коэффициент полезного действия генератора с ШД достигает 40 %.

Для проверки работоспособности шагового двигателя можно подключить, например, красный светодиод. Вращая вал двигателя, можно наблюдать свечение светодиода. Полярность подключения светодиода не имеет значения, так как двигатель вырабатывает переменный ток.

Кладезем таких достаточно мощных двигателей являются пятидюймовые дисководы гибких дисков, а также старые принтеры и сканеры.

Например, я располагаю ШД из старого 5.25″ дисковода, работавшего еще в составе ZX Spectrum — совместимого компьютера «Байт».
Такой дисковод содержит две обмотки, от концов и середины которых сделаны выводы — итого из двигателя выведено шесть проводов:

первая обмотка (англ. coil 1 ) — синий (англ. blue ) и желтый (англ. yellow );
вторая обмотка (англ. coil 2 ) — красный (англ. red ) и белый (англ. white );
коричневые (англ. brown ) провода — выводы от средних точек каждой обмотки (англ. center taps ).

разобранный шаговый мотор

Слева виден ротор двигателя, на котором видны «полосатые» магнитные полюсы — северный и южный. Правее видна обмотка статора, состоящая из восьми катушек.
Сопротивление половины обмотки составляет

Я использовал этот двигатель в первоначальной конструкции моего ветрогенератора.

Находящийся в моем распоряжении менее мощный шаговый двигатель T1319635 фирмы Epoch Electronics Corp. из сканера HP Scanjet 2400 имеет пять выводов (униполярный мотор):

первая обмотка (англ. coil 1 ) — оранжевый (англ. orange ) и черный (англ. black );
вторая обмотка (англ. coil 2 ) — коричневый (англ. brown ) и желтый (англ. yellow );
красный (англ. red ) провод — соединенные вместе выводы от средней точки каждой обмотки (англ. center taps ).

Сопротивление половины обмотки составляет 58 Ом, которое указано на корпусе двигателя.

В улучшенном варианте ветрогенератора я использовал шаговый двигатель Robotron SPA 42/100-558 , произведенный в ГДР и рассчитанный на напряжение 12 В:

Возможны два варианта расположения оси крыльчатки (турбины) ветрогенератора — горизонтальное и вертикальное.

Преимуществом горизонтального (наиболее популярного) расположения оси, располагающейся по направлению ветра, является более эффективное использование энергии ветра, недостаток — усложнение конструкции.

Я выбрал вертикальное расположение оси — VAWT (vertical axis wind turbine ), что существенно упрощает конструкцию и не требует ориентации по ветру . Такой вариант более пригоден для монтирования на крышу, он намного эффективнее в условиях быстрого и частого изменения направления ветра.

Я использовал тип ветротурбины, называемый ветротурбина Савониуса (англ.Savonius wind turbine ). Она была изобретена в 1922 году Сигурдом Йоханнесом Савониусом (Sigurd Johannes Savonius ) из Финляндии.

Сигурд Йоханнес Савониус

Работа ветротурбины Савониуса основана на том, что сопротивление (англ. drag ) набегающему потоку воздуха — ветру вогнутой поверхности цилиндра (лопасти) больше, чем выпуклой.

Коэффициенты аэродинамического сопротивления (англ. drag coefficients) $C_D$

двумерные тела:
вогнутая половина цилиндра (1) — 2,30
выпуклая половина цилиндра (2) — 1,20
плоская квадратная пластина — 1,17
трехмерные тела:
вогнутая полая полусфера (3) — 1,42
выпуклая полая полусфера (4) — 0,38
сфера — 0,5
Указанные значения приведены для чисел Рейнольдса (англ. Reynolds numbers ) в диапазоне $10^4 — 10^6$. Число Рейнольдса характеризует поведение тела в среде.

Сила сопротивления тела воздушному потоку $ = S \rho > $, где $\rho$ — плотность воздуха, $v$ — скорость воздушного потока, $S$ — площадь сечения тела.

Такая ветротурбина вращается в одну и ту же сторону, независимо от направления ветра:

Подобный принцип работы используется в чашечном анемометре (англ. cup anemometer) — приборе для измерения скорости ветра:

Такой анемометр был изобретен в 1846 году ирландским астрономом Джоном Томасом Ромни Робинсоном (John Thomas Romney Robinson ):

Робинсон полагал, что чашки в его четырехчашечном анемометре перемещаются со скоростью, равной одной трети скорости ветра. В реальности это значение колеблется от двух до немногим более трех.

В настоящее время для измерения скорости ветра используются трехчашечные анемометры, разработанные канадским метеорологом Джоном Паттерсоном (John Patterson ) в 1926 году:

Генераторы на коллекторных двигателях постоянного тока с вертикальной микротурбиной продаются на eBay по цене около $5:

Такая турбина содержит четыре лопасти, расположенные вдоль двух перпендикулярных осей, с диаметром крыльчатки 100 мм, высотой лопасти 60 мм, длиной хорды 30 мм и высотой сегмента 11 мм. Крыльчатка насажена на вал коллекторного микродвигателя постоянного тока с маркировкой JQ24-125H670 . Номинальное напряжение питания такого двигателя составляет 3 . 12 В.
Энергии, вырабатываемой таким генератором, хватает для свечения «белого» светодиода.

Скорость вращения ветротурбины Савониуса не может превышать скорость ветра , но при этом такая конструкция характеризуется высоким крутящим моментом (англ. torque ).

Эффективность ветротурбины можно оценить, сравнив вырабатываемую ветрогенератором мощность с мощностью, заключенной в ветре, обдувающем турбину:
$P = \rho S $ , где $\rho$ — плотность воздуха (около 1,225 кг/м 3 на уровне моря), $S$ — ометаемая площадь турбины (англ. swept area ), $v$ — скорость ветра.

Первоначально в крыльчатке моего генератора использованы четыре лопасти в виде сегментов (половинок) цилиндров, вырезанных из пластиковых труб :

Размеры сегментов —
длина сегмента — 14 см;
высота сегмента — 2 см;
длина хорды сегмента — 4 см;

Я установил собранную конструкцию на достаточно высокой (6 м 70 см) деревянной мачте из бруса, прикрепленную саморезами к металлическому каркасу:

Недостатком генератора была достаточно высокая скорость ветра, требуемая для раскрутки лопастей. Для увеличения площади поверхности я использовал лопасти, вырезанные из пластиковых бутылок :

Размеры сегментов —
длина сегмента — 18 см;
высота сегмента — 5 см;
длина хорды сегмента — 7 см;
расстояние от начала сегмента до центра оси вращения — 3 см.

Проблемой оказалась прочность держателей лопастей. Сначала я использовал перфорированные алюминиевые планки от советского детского конструктора толщиной 1 мм. Через несколько суток эксплуатации сильные порывы ветра привели к излому планок (1). После этой неудачи я решил вырезать держатели лопастей из фольгированного текстолита (2) толщиной 1,8 мм:

Прочность текстолита на изгиб перпендикулярно пластине составляет 204 МПа и сравним с прочностью на изгиб алюминия — 275 МПа. Но модуль упругости алюминия $E$ (70000 МПа) намного больше, чем у текстолита (10000 МПа), т.е. тексолит намного эластичнее алюминия. Это, по моему мнению, с учетом большей толщины текстолитовых держателей, обеспечит гораздо большую надежность крепления лопастей ветрогенератора.
Ветрогенератор смонтирован на мачте:

Опытная эксплуатация нового варианта ветрогенератора показала его надежность даже при сильных порывах ветра.

Недостатком турбины Савониуса является невысокая эффективность — только около 15 % энергии ветра преобразуется в энергию вращения вала (это намного меньше, чем может быть достигнуто с ветротурбиной Дарье (англ. Darrieus wind turbine )), использующей подъемную силу (англ. lift ). Этот вид ветротурбины был изобретен французским авиаконструктором Жоржем Дарье (Georges Jean Marie Darrieus) — патент США от 1931 года № 1,835,018.

Жорж Дарье

Недостатком турбины Дарье является то, что у нее очень плохой самозапуск (для выработки крутящего момента от ветра турбины уже должна быть раскручена).

Преобразование электроэнергии, вырабатываемой шаговым двигателем

Выводы шагового двигателя могут быть подключены к двум мостовым выпрямителям, собранным из диодов Шоттки для снижения падения напряжения на диодах.
Можно применить популярные диоды Шоттки 1N5817 с максимальным обратным напряжением 20 В, 1N5819 — 40 В и максимальным прямым средним выпрямленным током 1 А. Я соединил выходы выпрямителей последовательно с целью увеличения выходного напряжения.
Также можно использовать два выпрямителя со средней точкой. Такой выпрямитель требует в два раза меньше диодов, но при этом и выходное напряжение снижается в два раза.
Затем пульсирующее напряжение сглаживается с помощью емкостного фильтра — конденсатора 1000 мкФ на 25 В. Для защиты от повышенного генерируемого напряжения параллельно конденсатору включен стабилитрон на 25 В.

схема моего ветрогенератора

электронный блок моего ветрогенератора

Вырабатываемое ветрогенератором напряжение зависит от величины и постоянства скорости ветра.

При ветре, колышущем тонкие ветви деревьев, напряжение достигает 2 . 3 В.

При ветре, колышущем толстые ветви деревьев, напряжение достигает 4 . 5 В (при сильных порывах — до 7 В).

ПОДКЛЮЧЕНИЕ К JOULE THIEF

Сглаженное напряжение с конденсатора ветрогенератора может подаваться на — низковольтный DC-DC преобразователь

Значение сопротивления резистора R подбирается экспериментально (в зависимости от типа транзистора) — целесообразно использовать переменный резистор на 4,7 кОм и постепенно уменьшать его сопротивление, добиваясь стабильной работы преобразователя.
Я собрал такой преобразователь на базе германиевого pnp -транзистора ГТ308В (VT ) и импульсного трансформатора МИТ-4В (катушка L1 — выводы 2-3, L2 — выводы 5-6) :

ЗАРЯД ИОНИСТОРОВ (СУПЕРКОНДЕНСАТОРОВ)

Ионистор (суперконденсатор, англ. supercapacitor ) представляет собой гибрид конденсатора и химического источника тока.
Ионистор — неполярный элемент, но один из выводов может быть помечен «стрелкой» — для обозначения полярности остаточного напряжения после его зарядки на заводе-изготовителе.
Для первоначальных исследований я использовал ионистор емкостью 0,22 Ф на напряжение 5,5 В (диаметр 11,5 мм, высота 3,5 мм):

Я подключил его через диод к выходу через германиевый диод Д310.

Для ограничения максимального напряжения зарядки ионистора можно использовать стабилитрон или цепочку светодиодов — я использую цепочку из двух красных светодиодов:

Для предотвращения разряда уже заряженного ионистора через ограничительные светодиоды HL1 и HL2 я добавил еще один диод — VD2 .

Есть способ получать электроэнергию абсолютно бесплатно. Достаточно сделать и установить на своем участке ветрогенератор. Традиционные источники электричества на сегодняшний день такой заменить не сможет, однако несколько приятных процентов гордой независимости домохозяйству добавит. Самое главное — «состряпать» полноценный генератор можно буквально из любого старого хлама и мусора.

Нам понадобится

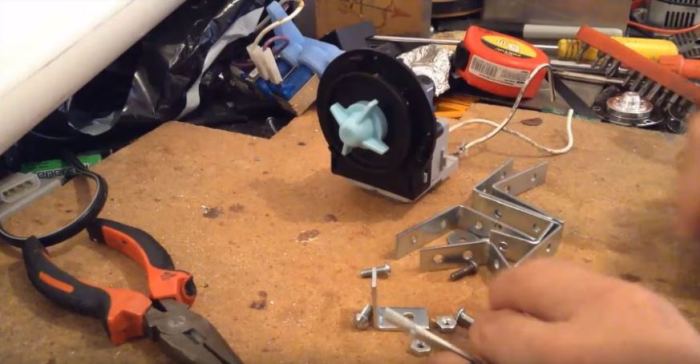

В первую очередь нужно раздобыть помпу от автоматической стиральной машины. Она используется для откачки воды из барабана в канализацию и стоит в самом низу. Также понадобится четыре неисправных жестких диска, длинный шест для установки конструкции, многочисленные болты, гайки, шайбы. Наконец, нужны провода.

Для чего нужна помпа

Помпа будет использоваться в качестве того самого генератора, который станет вырабатывать электроэнергию. Состоит помпа из подвижного ротора на постоянных магнитах и подвижного статора с П-образным магнитопроводом, а также катушки, которая крепится к этой конструкции. Ротор можно легко вытащить. Благодаря упомянутым постоянным магнитам, из такого насоса и получается отличный генератор, способный дать напряжение до 250 В.

Процесс изготовления генератора

Крепить помпу лучше всего при помощи хомута, который проще всего сделать из стальных уголков. Скорее всего, их придется обрезать соответствующим образом. В магнитопроводе насоса можно смело делать дополнительное отверстие для более надежной фиксации. Вот в целом и все, что нужно сделать на этом этапе.

Процесс изготовления лопастей и их крепление

Лопасти для ветрогенератора можно сделать из трубы ПВХ. Для этого следует разрезать ее на три одинаковые части вдоль. Из таких заготовок потом можно сделать более «изящные» элементы. В местах крепления лопастей не забываем проделать подходящие отверстия для последующего крепления. Также необходимо изготовить из подобного материала хвостовую лопасть, которая будет направлять генератор.

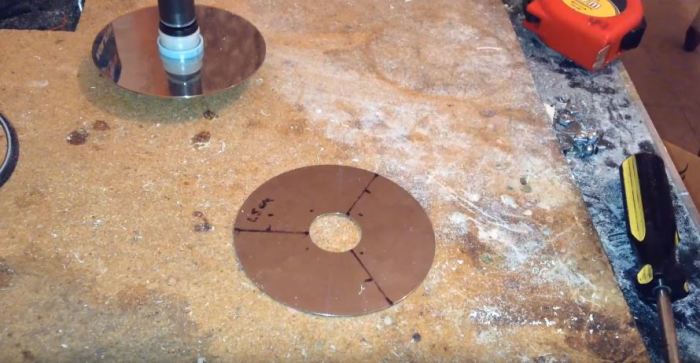

Фиксировать лопасти будем на двух дисках от HDD. Вся сложность этого этапа работ заключается в том, чтобы сделать отверстия в дисках в подходящих местах, а потом прикрутить к ним лопасти при помощи заготовленных болтов и шайб.

Поворотный узел

Маленькая, но очень важная деталь. Для изготовления поворотного угла можно использовать двигатель от жесткого диска. В нем очень хорошие подшипники, а потому данный элемент идеально справится с поставленной задачей. Именно на этот элемент будет одеваться диск с генератором.

Общая сборка

Теперь остается только собрать ветряной генератор, прикрепить провода к нашему шесту, установить на него поворотный элемент, а также поднять и поставить «мельницу» в подходящем месте. После завершения работ будет правильно провести небольшие испытания. Максимальные 250 В ветрогенератор конечно не даст, но итог работы все равно будет приятным! Подробный процесс сборки можно увидеть в видеоматериале ниже.

Хочется еще больше интересных и полезных советов для дачного участка на будущий сезон? Как насчет того, чтобы выяснить еще и превратить ее в полезную для хозяйства штуку.

Продолжаем утилизировать пластиковые бутылки. Предлагаю рассмотреть изготовление вертикального роторного ветряка из четырех бутылок. Используемый узел вращения может стать генератором слабых токов или прекрасным датчиком скорости ветра для самодельного анемометра. Показаны фото и видео ветряка. Схема сборки подробно изложена ниже.

Как сделать ветряк из ПЭТ бутылок своими руками

1. Необходимый инструмент: термопистолет, ножницы, дрель, нож и отвертка. Примененные материалы: четыре одинаковых ПЭТ бутылки с крышками объемом от 0,2 до 2 литров каждая, двигатель жесткого диска, пластмассовая банка из под витаминов, старый сифон от раковины и деревянный шест необходимой длины.

2. Разборка компьютерного винчестера рассмотрена . Для работы потребуется двигатель и накладная планка фиксации блина диска с крепежом. Крепеж может быть под крестовую отвертку, но чаще под звездочку.

3. Работы начинаем с самого трудоемкого и ответственного узла — установки в крышку банки из под витаминов узла вращения. Для этого под торец двигателя строго симметрично своими руками вырезается ножом отверстие в пластмассовой крышке банки.

Электродвигатель Крышка банки Отверстие

4. По накладной планке намечаем крепежные отверстия и просверливаем их.

5. Устанавливаем узел вращения в крышку.

Намечаются отверстия Узел вращения закреплен

6. Размечаем банку на четыре сектора и хорошо прогретым термопистолетом симметрично приклеиваем четыре крышки. Клей обильно нанасится на крышку и крышка приклеивается в нужном месте. На банке не должно быть этикеток, а места приклейки желательно зачистить наждачной шкуркой.

7. Вкручиваем ПЭТ бутылки в пробки и перманентным фломастером намечаем вырезы в банке. Положение вырезов определяет направление вращение ветряка. Вырезы должны быть с той стороны как показано на фотографии, то есть при вращении ветряк пытается закрутить крышку.

8. Вырезаем по очереди бутылки и сразу вкручиваем их на свое место. Вкручиваем банку в крышку — самодельный ветряк готов. Полезно проверить и при необходимости кусочком пластилина уравновесить колесо.

9. Вопрос установки ветряка первоначально вызвал затруднение, но был неожиданно просто решен. Дюймовые стандарты винчестера и сифона от раковины оказались одинаковы, и двигатель замечательно фиксировался накидной гайкой на сифоне, при необходимости можно добавить резиновую шайбу. Перед установкой двигатель был отсоединен от крышки, вставлена накидная гайка и крышка банки обратно была закреплена. Для оценки генерирующих способностей двигателя к обмоткам двигателя припаяны провода.

10. В сифон плотно вставлен конец шеста и вся конструкция установлена для испытаний. Ветряк довольно чувствительный и при тихом ветре сразу начал медленно вращаться.

Обязательно понравится этот материал, так как в нем мы рассмотрим способ получения несложного генератора из старого CD/DVD привода компьютера.

Первым делом предлагаем ознакомится с авторским видеороликом

Рассмотрим, что нам понадобится:
— старый CD/DVD привод;
— кусачки;
— паяльник;
— любой пластмассовый корпус;
— провода;
— шестигранник;
— шайба.

По словам автора самодельного генератора, идея вполне эффективная, поскольку соотношение передаточного числа оборотов на моторчик, который приводит в движение шестеренку, выдвигающую лоток для диска довольно большое. Тем самым возможно, что при небольших оборотах той же шестеренки получатся неплохие обороты на электродвигателе, и мы сможем получить генератор. Получится задуманное или нет, мы узнаем в конце обзора, а теперь приступим к работе.

Вначале нужно отпаять плату, на которой крепится моторчик.

Далее отрезаем часть пластмассового корпуса привода, на которой держится моторчик, а также нужная нам шестеренка. Позже от этой шестеренки мы выведем рукоятку, чтобы можно было ее крутить и генерировать электричество.

Берем первый провод и припаиваем его к одному из контактов моторчика.

Второй провод припаиваем ко второму контакту.

Для тестирования генератора автор идеи использует UBS входы, которые установлены в пластмассовом корпусе. Поэтому он приклеивает кусок привода с моторчиком и шестеренкой в этот корпус, используя клеевой пистолет.

Для изготовления ручки понадобится шестигранник и шайба. Эти части нужно прикрепить между собой. Автор делает это путем пайки.

Припаиваем провода к контактам USB разъемов.

На второй половине пластмассового корпуса нужно проделать отверстие под выступ шестеренки.

Наконец приклеиваем самодельную ручку к выступу шестеренки. Наш генератор готов.

Генератор из двигателя от жесткого диска схема подключения

КАК ЗАПУСТИТЬ МОТОР HDD без Контроллеров и Транзисторов

Это очень простой способ для запускамоторов
от СидиРумов и
HDDЖесткихдисков
. Не требуется ни плат драйверов ни контролеров ни
транзисторов
!

Мотор HDD штука призабавная

Благо стоят эти мини модули даже меньше чем набор полевиков для управления током обмоток.

Считая что Двигатель

, вращающий шпиндель
жесткогодиска
(или CD/DVD-ROM) — это обычный синхронный трёхфазный
мотор
постоянного тока , можно использовать готовые однокристальные драйверы управления, которым к тому же не требуются датчики положения ротора, ведь в роли таких датчиков выступают обмотки
двигателя
.

Ну, а тем, кто желает показать свои способности в программировании всевозможных контроллеров, есть шанс собрать Драйвер на Ардуино

и сопутствующих запчастях

И ВСЁ ТАКИ ! КАК БЕЗ НАВОРОТОВ ЗАПУСТИТЬ МОТОРЧИК HDD ?

В большинстве случаев , запуск делается вовсе не для промышленных самоделок » очень нужная в хозяйсвто

«, а просто ради интереса и любопытства. И желания тратить кучу времени на поиск запчастей или программирование вовсе нет охоты.

«К ак
запуститьмоторчик
из
HDD
(
жёсткогодиска
)?» Многие задаются этим вопросом, и я решил помочь с ответом . При использовании старых
HDD
приводов в прикладных целях иногда возникает проблема с тем, что шпиндельный
двигатель
останавливается через некоторое время после
запуска
. Есть у них такая «фишка» — если с блока головок не поступают сигналы на микросхему-
контроллер
, то она запрещает микросхеме-драйверу вращать
двигатель
. Но это в прикладных цепях! В нашем случае мы обойдемся и без обратных связей и без контроллеров !

Правда есть у них своя изюмина — они при запуске вращаются в неопределенном направлении — » Как фаза ляжет

«, но все равно вращаются и работают.

Вот тут мы и подходим у кульминации и ответу на вопрос КАК ЗАПУСТИТЬ МОТОР HDD

? СМОТРИТЕ — ВСЕ ПЕРЕД ВАШИМИ ГЛАЗАМИ (а еще и послушать можно)

Генератор из двигателя от CD-rom

Необходимость в небольших автономных источниках электричества сейчас кажется неактуальной — ведь полная электрификация страны закончилась ещё давно, розетки есть буквально на каждом шагу, а если и розеток нет поблизости — помогает Power Bank, заряда которого хватает на то, чтобы несколько раз зарядить телефон. Однако есть случаи, когда автономные источники просто необходимы — ведь каким бы ёмким не был Power Bank не был, рано или поздно его заряд всё равно закончится. А вот если использовать генератор, вырабатывающий электричество, например, от потока ветра или даже простого вращения ручкой — он никогда не разрядится и поможет подзарядить телефон для совершения звонка или другой гаджет вне зависимости от обстоятельств и местонахождения человека. Особенно актуально это будет для людей, которые ходят в длительные походы, но также сферой применения маломощных генераторов являются велосипеды — многие энтузиасты устанавливают на колёса небольшие динамо-машины, для того, чтобы поддерживать свечение габаритных огней в долгих ночных поездках, либо подзарядить тот же телефон.

В этой статье описывается создание небольшого генератора, в котором в качестве основного элемента применяется бесколлекторный двигатель от CD-rom, также такие бесколлекторные двигатели можно найти в жёстких дисках. Обратите внимание, что иногда вместо них попадаются обычные коллекторные двигатели, для данного же применения следует выбирать бесколлекторные, отличить их довольно легко по внешнему виду. Учитывая, что на данный момент оптические диски уже устарели и практически не используются, большое количество приводов CD-rom попадает просто на свалку, а потому обзавестись ими не составляет труда, у многих людей, кто занимается ремонтом системных блоков также обычно присутствует целая коллекция подходящих двигателей.

Внешний вид может меняться от модели к модели, главное, чтобы общий вид двигателя был как на картинке выше — большое количество обмоток (чаще всего 9), расположенных по периметру всей окружности. Кроме создания генератора, данные двигатели находят применение также для создания различных вентиляторов, маломощных шлифовальных машинок — двигатели могут создавать довольно приличные обороты, однако имеют не самый большой крутящий момент. Сложность использования двигателя по его прямому назначению заключается в том, что для включения двигателя необходимо собрать или купить специальную схему, которая бы поочерёдно и определённой частотой коммутировала обмотки. Просто так подавать напряжение на два вывода, чтобы двигатель начал крутится, недостаточно. Но вернёмся к генератору — для того, чтобы определить подключение обмоток автор полностью разобрал двигатель и смотал обмотки, к счастью, делается это довольно просто и провод не залит лаком. Обмотки могут быть подключены в двигателе двумя основными способами — «звезда» и «дельта (треугольник)», они показаны на картинке.

Перематывать обмотки не обязательно, независимо от того, каким способом они устроены в самом двигателе. Но если, например, обмотки повреждены и перемотка требуется, не помешает намотать их чуть более толстым проводом, чем был — это позволит слегка увеличить максимальный ток, отдаваемый генератором. Для того, чтобы снимать с вращающегося мотора постоянное напряжение, необходимо собрать небольшую схему, для выпрямления полученного с мотора напряжения и сглаживания пульсаций.

Теперь, когда двигатель обратно собран и подключен согласно схеме, можно подумать о механической части — ведь просто так крутить рукой вал двигателя явно неэффективно, обороты получатся крайне низкими и напряжение на выходе генератора будет ничтожно малым. Нужно применить редуктор — на вал двигателя насадить маленькой шестерню, и в одной плоскости с ней поставить более крупную, чем больше будет соотношение — тем лучше, больших оборотов двигателя можно будет добиться.

Подобные шестерни без труда можно найти в различных сломанных игрушках, либо в магазинах запчастей к радиоуправляемым моделям. В качестве основания для всей конструкции используется деревянный брусок. Две шестерни закрепляются в одной плоскости, важно соблюсти межцентровое расстояние, иначе при вращении появится дополнительное сопротивление и зубцы быстро износятся. В данном случае крупная шестерня раскручивает всего один мотор — однако данную конструкцию можно значительно усовершенствовать, если в этой же плоскости расположить ещё несколько моторов, в этом случае мощность генератора увеличится в разы. Также не лишним будет установить удобную ручку для вращения — это позволит вращать генератор с большей скоростью, тем самым также увеличив мощность.

На картинках выше показаны замеры тока и напряжения на выходе генератора. На первой картинке мотор не вращается — напряжение на выходе равно нулю. На второй картинке показано напряжение на выходе без нагрузки при достаточно интенсивность вращении — оно составляет 1,7В. На третьей же картинке измеряется ток короткого замыкания при том же интенсивном вращении — он составляет примерно 121 мА, что достаточно неплохо, учитывая, что двигатель подключен всего лишь один, а редуктор имеет большой потенциал к усовершенствованию и увеличении оборотов. Таким образом, данная конструкция генератора при увеличении числа двигателей до 4-6 штук вполне жизнеспособна и может использоваться, например, для питания светодиодов фонарика, либо заряда аккумулятора. Удачной сборки!

Для чего нужна помпа

Преимущества и недостатки асинхронных генераторов

Среди всех преимуществ асинхронного генератора стоит выделить:

Простоту обслуживания;
Низкую стоимость;
Малую чувствительность к КЗ (короткому замыканию);

Несмотря на это асинхронные генераторы не пользуются большой популярностью, причиной этому являются ряд недостатков:

Ненадежность работы при высокой нагрузке;
Зависимость от параметров электрической сети;
Зависимость от активно-индуктивного характера нагрузки.

Процесс изготовления лопастей и их крепление

С чего начать?

Исходя из величины требуемых нагрузок для одновременного включения приборов, подбирают все основные элементы.

Оптимальные показатели рабочих характеристик достигаются правильным подбором мощностей бензинового и электрического двигателей.

Для получения однофазного тока 220 В подойдет двухтактный бензиновый двигатель, а если планируется получение более высоких мощностей, то выбор следует остановить на четырехтактном. Расход топлива будет зависеть от выбранного двигателя. Помимо основной задачи – выработки энергии, следует предусмотреть систему шумоподавления, смазки, вентиляции, установку выхлопной трубы для отвода газов. Придется купить колеса, чтобы обеспечить мобильность аппарата. Кожух можно изготовить из металла или фанеры.

Бензогенератор на основе двухтактного бензинового двигателя выручит при необходимости краткосрочного подключения. Когда требуется работа надолго и с большой нагрузкой, лучше изготовить генератор с четырехтактным бензиновым двигателем.

Панель управления должна иметь вольтметр, кнопку прерывания цепи, клеммы для подключения заземления, розетки для использования выработанной энергии.

Заниматься самостоятельным изготовлением бензогенератора имеет смысл в том случае, когда у вас имеются неиспользуемые двигатели от старых приборов. Можно, конечно, купить все составляющие специально для этих целей, однако большой экономии получить при этом не удастся – стоимость комплектующих может даже превысить цену готовой заводской модели.

На практике часто используют мотоциклетные или автомобильные движки, двигатели от косилок, бензопил и прочих устройств.

Генератор с двигателем от а/м Волга 21

Общая сборка

Как подключить моторчик от жесткого диска

Запускаем трехфазный двигатель от HDD (контроллер бесколлекторного двигателя)

То о чем много спрашивают и никто толком не говорит. Разобрал жесткий диск, нарыл там двигатель интересной конструкции. Разобрать не получилось, да и особо не старался. Оказалось что есть такие двигатели, у которых три обмотки и которых необходимо как-то по особому питать чтобы они крутится начали. В чем прелесть спросите?

Ответ: столько оборотов в минуту из известных мне двигателей дает только движок от формулы 1

Моторчик от жесткого диска как генератор

КАК ЗАПУСТИТЬ МОТОР HDD без Контроллеров и Транзисторов

Мотор HDD штука призабавная

Благо стоят эти мини модули даже меньше чем набор полевиков для управления током обмоток.

И ВСЁ ТАКИ ! КАК БЕЗ НАВОРОТОВ ЗАПУСТИТЬ МОТОРЧИК HDD ?

Поделки из нерабочих HDD — мини-помпа

Понадобилась мне как-то для будущих самоделок водяная помпа. Да не простая — с ограничениями по габаритам — толщина до 25мм, ширина до 50мм (длина — уже можно варьировать). Из желаемых характеристик — напор 1м и расход 100л/ч. Не найдя в продажах желаемого (в основном — по габаритам), по своей ~~упоротой~~упорной натуре приступил к реализации своего решения данного вопроса!

«Мозги» и немного предыстории:

Строго говоря, идея использовать для помп моторчики HDD не нова. C 2009 года ведётся целая ветка на одном известном форуме. Так что изначально был нацелен на изготовление помпы из «ноутбучного» жёсткого диска и поиска подходящего драйвера c интегрированными силовыми ключами и бессенсорным управлением.

Но «из коробки» перенять опыт мне не удалось. Череда тестов с разными драйверами (MTD6501C, DRV11873 и ряда прочих китайских поделок) давали неутешительный итог: более крупные моторы от 3.5 дисков работают идеально. А вот с мелкими моторами в лучшем случае удается запустить единицы, и те работают крайне нестабильно. С таким неутешительным результатом давняя идея была заброшена и находилась на грани забвения.

Но относительно недавно наткнулся на довольно любопытный драйвер от TI — DRV10987. При своих скромных габаритах обладает довольно внушительным потенциалом:

Рабочее напряжение от 6v до 28v
Интегрированный понижающий преобразователь на 5v (можно запитать МК для управления)
Постоянный рабочий ток до 2А (пиковый — 3А)
Огромное число программно определяемых параметров (задание значений конфигурационных регистров по шине I2C) для управления работой мотора
Автоматический перезапуск мотора после аварийной остановки / сбое (если условия возникновения сбоя прошли)
Защита от перегрузки по току
Защита от перенапряжения
Детектирование остановки/блокировки ротора
Отключение при перегреве контроллера

Вооружившись ардуинкой (да простят меня за это ругательное слово местные электронщики) для задания параметров, изготовленной ЛУТом платой под данный драйвер, углубился в опыты по запуску моторчиков. Что же, данный контроллер меня не разочаровал! Несмотря на примененный метод «научного тыка» при подборе параметров, удалось найти подход к любому мотору от HDD!

Помог мне в этом самописный онлайн-конфигуратор настроек. Пользуйтесь на здоровье!)

Затем уже были заказаны в поднебесной более презентабельные платки:

После регистрации (ну вот так требуют) можете бесплатно скачать файлы проекта. Или сразу же заказать платы здесь.

О «пересадке сердца»

Осталось дело за малым — достать из корпуса HDD мотор, который кстати говоря, в 2.5 дисках (и в большинстве 3.5) является его неотъемлемой частью. Вкратце можно процесс описать известной фразой «Пилите, Шура, пилите!«:

Из фанеры изготавливается внешняя направляющая под коронку по металлу с креплением к корпусу диска. Для сохранности шлейф мотора приклеивается к его основанию, чтобы не был срезан коронкой

После высверливания получаем кругляшки с моторчиком. После обработки напильником получаем диаметр основания около 25мм.

Подготовка реципиента к трансплантации:

Мозги и сердце будущей помпы отлично ладят друг с другом и готовы обрести новое место обитания. Так что самое время подумать о корпусе и крыльчатке.

Так как нужно получить при малом рабочем объеме высокое давление, крыльчатку спроектировал с 7 лучами:

Печать на 3D принтере поликарбонатом
3D модель

Поликарбонат — вещь для корпуса отличная. Но печатать целый корпус им дорого. Куски толстых листов очень трудно найти да и фрезеровка не бесплатна (для меня). Зато у рекламщиков за спасибо можно выпросить обрезки от листов толщиной 4мм и 2мм. Так что корпус проектировался для последующего нарезания лазером деталей и их склейкой в единое целое без необходимости фрезеровки. Потребуется разве что высверливание отверстий под фитинги и гайки.

Вид 3D модели
3D модель

Набор деталей для склейки «топа» помпы. В местах сопряжения каналов притока и оттока срезаны грани

Ход операции:

Тут хотелось бы сделать лирическое отступление и напомнить желающим повторить и не только, что дихлорэтан, которым проводилась склейка — ~~содержит мало витаминов и вдыхать нужно больше~~ довольно токсичное и летучее вещество. Работы с ним нужно проводить или на открытом воздухе или в хорошо вентилируемом помещении.

Стек деталей «топа» на сушке после склейки — верх-приток-сепаратор-крыльчатка-ротор. Аналогично склеивается основание для мотора (или изготовить из 6мм куска поликарбоната целиком)

После склейки высверливаются отверстия для фитинга — 8мм латунной трубки по насечкам на детали «сепаратор»

Старый добрый состав БФ-4 как по мне дает надежную склейку латуни и поликарбоната

Тем же клеем приклеивается основание мотора в нижней части помпы. В верхней части рассверливаются (не насквозь!) отверстия под вклейку гаек-заклепок М3. И на фото видна прокладка из тонкого силикона

Тестирование:

Вот и пришла пора проверить в работе самоделку. Для этого был наскоро собран тестовый стенд. Так как Хабр читают ~~дети~~ серьезные разработчики, у которых внешний вид и состав стенда может вызвать приступы паники, ужаса и дезориентации, хотел его спрятать под спойлер… но надеюсь, всё обойдётся, и потом не говорите, что я вас, уважаемые читатели, не предупреждал!

Ардуинка подаёт управляющий сигнал PWM, коэффициент заполнения которого задается вручную переменным резистором, считывает значение конфигурационных регистров, а так же определяет скорость вращения как через внутренние регистры драйвера (RPMrg), так и по сигналу FG (RPMfg). Питание мотора — 12v

Читайте также: Какие подшипники лучше для генератора приоры

Запуск мотора без нагрузки. Регулировка оборотов и замер энергопотребления

Мотор успешно стартует от 6% управляющего PWM сигнала. А в конце видео видно, как на высоких оборотах значения скорости во внутреннем регистре «подвисают» на интервале от 10к до 13к оборотов, хотя через выход FG частота фиксируется без изменений.

С холостым ходом всё понятно — получили 13к оборотов при напряжении 12v и потреблении 0.16A. Но собиралась водяная помпа, а я тут воздух гоняю. Так что следующий этап — сопровождение домочадцев на улицу, дабы не мешались, и оккупация ванной комнаты!

Делать замеры и снимать видео у меня, увы, не получилось. Так что обойдемся фото общего плана. К измерительному оборудованию добавились секундомер и банка на 3л

По итогам замеров получилась вот такая таблица

График расхода

Как итог — данная поделка целиком удовлетворяет моим требованиям. А в случае поломки, благодаря разборной конструкции и наличию в любых ремонтных мастерских / сервисных центрах ящиков с дохлыми 2.5HDD — починить не составит труда. И путь к дальнейшему построению СВО открыт! Так что продолжение следует!

деревянный генератор с магнитами от жесткого диска

Данная статья взята с зарубежного сайта и переведена мною лично. Предоставил эту статью автор: mikelllc.

Этот проект описывает конструкцию 3D принтера очень низкой бюджетной стоимости, который в основном построен из переработанных электронных компонентов.

Результатом является небольшой формат принтера менее чем за 100 $.

Прежде всего, мы узнаем, как работает общая система ЧПУ (по сборке и калибровке, подшипники, направляющие), а затем научим машину отвечать на инструкции G-кода. После этого, мы добавляем небольшой пластиковый экструдер и даем команды на пластиковую экструзию калибровки, настройки питания драйвера и других операций, которые дадут жизнь принтеру. После данной инструкции вы получите небольшой 3D принтер, который построен с приблизительно 80% переработанных компонентов, что дает его большой потенциал и помогает значительно снизить стоимость.

С одной стороны, вы получаете представление о машиностроении и цифровом изготовлении, а с другой стороны, вы получаете небольшой 3D принтер, построенный из повторно используемых электронных компонентов. Это должно помочь вам стать более опытным в решении проблем, связанных с утилизацией электронных отходов.

Шаг 1: X, Y и Z.

Необходимые компоненты:

2 стандартных CD / DVD дисковода от старого компьютера.
1 Floppy дисковод.

Мы можем получить эти компоненты даром, обратившись в сервисный центр ремонта. Мы хотим убедиться, что двигатели, которые мы используем от дисководов флоппи, являются шаговыми двигателями, а не двигатели постоянного тока.

Шаг 2: Подготовка моторчика

3 шаговых двигателя от CD / DVD дисков.

1 NEMA 17 шаговый двигатель, что мы должны купить. Мы используем этот тип двигателя для пластикового экструдера, где нужны большие усилия, необходимые для работы с пластиковой нитью.

CNC электроника: ПЛАТФОРМЫ или RepRap Gen 6/7. Важно, мы можем использовать Sprinter / Marlin Open Firmware. В данном примере мы используем RepRap Gen6 электронику, но вы можете выбрать в зависимости от цены и доступности.

Кабели, розетка, термоусадочные трубки.

Первое, что мы хотим сделать, это как только у нас есть упомянутые шаговые двигатели, мы сможем припаять к ним провода. В этом случае у нас имеется 4 кабеля, для которых мы должны поддерживать соответствующую последовательность цветов (описано в паспорте).

Спецификация для шаговых двигателей CD / DVD: . .

Спецификация для NEMA 17 шагового двигателя: . .

Общая сборка

Читать:

Где покататься на велосипеде в подмосковье

В этой статье рассмотрим модель мощного генератора из магнитов, который способен вырабатывать электричество мощностью 300 ватт. Каркас собран из дюралевых плит толщиной 10 мм. Генератор состоит из 3 основных частей: корпус, ротор, статор. Основное назначение корпуса – фиксация ротора и статора в строго определенном положении. Вращающийся ротор не должен задевать магнитами катушки статора. Дюралевый корпус собран из 4 частей. Угловая компоновка обеспечивает простую и жесткую конструкцию. Корпус сделан на станке с ЧПУ. В этом и плюс и недостаток разработки, так как для качественного повтора модели нужно найти специалистов и станок с ЧПУ. Диаметр дисков составляет 100 мм.

Можно взять и готовый электрогенератор в интернет-магазине.

Модельный двигатель из CD привода. Миф или реально? ДОБАВИЛ ВИДЕО ОБЛЕТА!

И так добываем движок из CD привода, отслужившего свой срок.

Винтики под очень маленькую крестовую отвертку, пришлось высверлить

Освобождаем двигатель от металлической рамы, высверливаем заклепки

Отпаиваем провода от платы

Получаем голый двигатель

Сразу скажу, этот круговой магнит, является виновником всех неудачь.

Снял стандартную обмотку. 20 витков на полюс, провод 0.31мм.

Вот и исходный материал с которым и будем работать

В итоге надо спилить ровно столько, что бы разрезная шайба встала в паз вала

Теперь нам надо зафиксировать вал на роторе. Чем я только не пытался это сделать …

TL-262 Фиксатор резьбы Товар https://www.parkflyer.ru/product/10960/

Перед тем как фиксировать вал, его четко надо выставить относительно ротора. Я просто намотал на статор самоклейки, так что бы ротор плотно (без перекосов) вошел в статор

Поставил пропсейвер и все это дело на TL-262 Фиксатор резьбы Товар https://www.parkflyer.ru/product/10960/ Вроде держит )))

К стати некоторых приводах стоят сенсоры! Так что движок то не простой а сенсорный ))) Во всяком случае пока он стоял на своём месте в приводе …

Пока Локтайт сохнет, сделаем мото раму

Отверстие в мото раме под статор 7,69 мм. И хде такое сверло найти?

Выручит смекалка, сверлим отверстие 7 мм а дальше берем наждачную шкурку, сворачиваем в трубочку и получаем развертку !

Елозить в зад в перед такой разверткой не следует, только вращятельные движения! И почаще примеряйте к детали а то проелозите размер, потом болтаться будет )))

Как делать такое крепление я подробно описал в статье

Как довести до ума «колокольчик»+321 19 марта 2014 года в 06:27 | Иван Попов Украина Статья https://www.parkflyer.ru/blogs/view_entry/4618/

Вот, мото рама готова, вес 2 грамма, нормально.

Теперь пару слов о обмотке. Как я только не мотал, проводом 0.5 мм. Как я только не соеденял и звездой и треугольником, не хотел мотор стартовать и все тут (((

Меленький совет, для выравнивания витков я использую заточенную палочку или шпажку. Не в коем случае не делайте это металлическим предметом, повредите изоляцию!

Заработал он у меня, когда я намотал ABCABCABC в три нитки по 0.25 мм и соединил их в ЗВЕЗДУ! Треугольником не как не хотел работать. Видно это особенность кругового магнита о котором я писал выше.

Соединение трех концов на двигателе «ЗВЕЗДА»

После тестов на работоспособность, заклеиваем мото раму намертво, эпоксидкой.

Контрольное взвешивание 21.6 гр. Я планировал выжать из этого движка 100W 200 гр.тяги при 10А потребления тока на 2S LiPo Контрольные замеры показали: 70W 140 гр.тяги 6А ток HobbyKing HK-010 ваттметр и анализатор напряжения Товар https://www.parkflyer.ru/product/100613/ Винты пробовал разные от 5х3″ до 9х4″ Наиболее подошел GWS 7035

140 грамм это явно очень мало для мото установки весом двигатель — батарея — регулятор 21+35+9 = 65 грамм. Если честно то я разочарован, хотя на какой нибудь зальник думаю поставить можно. А виной всему слабенький круговой магнит … Если вместо него установить сегментные неодимовые магниты, то тягу можно поднять раза в два! Вот такой миф из Ютуба. Таблица перемотки движков.

Читайте также: Доп плюс от генератора

Надеюсь кому то пригодится!

Взял самую легкую модель, вес полетный 207гр. Прикрутил на неё своё творение и вот что из этого вышло … Одной рукой снимал, другой рулил но все равно видно что движок не вытягивает даже такую легкую модель (((

При чем модель не виновата, в прочим как и пилот. Тут же заменил двигатель на более мощьный и модель полетела )))

И на последок хочу сказать: «Отрицательный результат — то же результат»

Запускаем трехфазный двигатель от HDD (контроллер бесколлекторного двигателя)

Ответ: столько оборотов в минуту из известных мне двигателей дает только движок от формулы 1 Не зря трехфазные бесколлекторные двигатели нашли широкое применение в авиамоделизме. Стандартный бесколлекторный двигатель выглядит примерно так:

Двигатели из CD-ROM/DVD-ROM приводов выглядят так: В интернете есть даже статьи по переделке бесколлекторного двигателя от CD-ROM для дальнейшего его применения в авиамоделизме. В переделку обычно входят: — перемотка другим проводом(тоньше или толще диаметром), — изменение схемы намотки (звезда или треугольник), — замена обычных магнитов на ниодимовые.

После чего трехфазный двигатель приобретает дополнительные обороты и мощность.

Я в эксперименте использовал обычный бесколлекторный двигатель от HDD привода, виглядит он так: Предварительно конечно лучше закрепить его на чем-то, я использовал корпус от того самого HDD привода.

Сам двигатель, который я использовал имеет четыре вывода, что говорит о том, что схема намотки у него в виде звезды с отводом от центра, то есть что-то примерно такое:

Схема управления простая, и состоит из не большого числа элементов. В виде управляющего устройства использован микроконтроллер ATmega8. Схема устройства показана на рисунке:

В схеме использованы драйверы полевых транзисторов IR4427 и сами полевые транзисторы IRFZ44. Управляющая программа была написана не мною, автор Дмитрий(Maktep) за что ему отдельное спасибо. Как исключение программа написана на Си для CV-AVR. ПРограмма транслирована под компилятор WIN GCC.

Частота кварца 8МГц, для устройств с связью по UART рекомендую использовать внешний кварц, так как при тактировании от внутреннего генератора могут появляться ошибки в виду его нестабильной работы при изменении температуры окружающей среды.

#include
#include
#include
void USART_Init( unsigned int ubrr);
void USART_Transmit( unsigned char data );
char status,data;
char state;
unsigned int lvl=65530/4;
// USART Receiver interrupt service routine
ISR(USART_RXC_vect)
else
>
// Timer1 output compare A interrupt service routine
ISR(TIMER1_COMPA_vect)
if (state
state++;
else
state=0;
>
void USART_Init( unsigned int ubrr)
>8);
UBRRL = (unsigned char)ubrr;
/* Enable receiver and transmitter */
UCSRB=(1
UCSRB |= (1
/* Set frame format: 8data, 2stop bit */
UCSRC=0x86;//
UCSRC = (1
>
void USART_Transmit( unsigned char data ) //
int main(void)
;
>

Алгоритм работы построен так, что при нажатии на клавиатуре кнопки «+» передается по UART в микроконтроллер, который увеличивает скорость коммутации обмоток. И при нажатии на кнопку «-» все выполняется наоборот, то есть обороты двигателя уменьшаются. Для работы устройства дополнительно понадобится UART-RS232 конвертер.

Эксперимент показал что при данной программе и данной схеме включения можно разогнать двигатель до приличных оборотов, точное число не известно, думаю в пределах 30 000 оборотов в минуту. Но к сожалению сила двигателя недостаточная для раскручивания пластикового пропеллера, верней с пропеллером двигатель набирает обороты, но при нагрузке происходит сбой и остановка двигателя.

Для избежания данного недостатка применяются датчики Холла, устройства контролирующие положение ротора бесколлекторного двигателя. Это сделано для того, чтобы импульс на обмотку двигателя подавать именно в тот момент когда ротор проходит конец обмотки, то есть для смещения момента силы ближе к концу прохождения сектора обмотки. Это даст прирост мощности двигателя и он не будет глохнуть при нагрузках.

В видеоролике показано как я закрепил два кусочка пластика вырезанных из телефонной карточки в виде лепестка и прикрученных к ротору двигателя.

В планах попробовать применить ШИМ для коммутации обмоток. Рассчитываю на повышение мощности, улучшение характеристик разгона двигателя (в частности скорости разгона), повышение КПД.

Миниатюрная помпа из мотора от 2.5″ HDD

Добрый день, уважаемые читатели! Сейчас я расскажу о своих мучениях изысканиях и что на текущий момент получилось. Итак, понадобилась мне как то тонкая помпа для своих будущих задумок. Как основное требование — толщина не более 25мм. Поток

2м водяного столба. Ни на тот момент, ни на текущий я так и не встретил подходящего кандидата, выпускаемого серийно и имеющего хотя бы номинальную доступность. (тут можете меня поправить если таковой вариант Вам известен)

Такое положение дел неминуемо привело к самому главному в жизни самодельщиков вопросу «а что если…» и тут понеслась! Изначально было необходимо определится с сердцем затеи — мотором. Он должен быть весьма компактным и широко доступным — ведь в случае поломки потребуется оперативная замена! И тут на меня нагуглилось озарение в виде обширной темы одного из довольно известных форумов под стать моим запросам: https://forums.overclockers.ru/viewtopic.php?f=47&t=331512

Ведь действительно, почти в любой мастерской по ремонту ПК и ноутбуков найдутся мертвые HDD и отдадут их либо за так, либо по весу. Сами моторы обладают высоким ресурсом и надежностью, отлично отбалансированы. А требования к компактности свели мой выбор к моторам из 2.5 дюймовых дисков:

Конечно, я не смог себе отказать в удовольствии поиграться и поковыряться в этих бесколлекторных моторах и произвести некоторые извращения, наподобие такого:

Но итогом всех этих действий стал весьма досадный факт — более крупные моторы от 3.5 дисков прекрасно работали под управление широко доступных и популярных драйверов, как например MTD6501C

или
TDA5140А
даже после моих вмешательств, а вот так полюбившиеся мне от 2.5 дисков упорно отказывались стабильно работать в любом виде.

Однако, спустя некоторое время на глаза попался мне программируемый драйвер бесколлекторных моторов DRV10987

. Так как решение интегрированное, то обвязка минимальна, зато имеет широкие возможности по заданию параметров как самого мотора, так и его управления. Недолго думая, были заказаны сами контроллеры, разведены и заказаны платки под него: .

Вот что получилось в итоге:

Доставать из монолитных корпусов моторчики в целости и сохранности я наловчился при помощи коронки по металлу и направляющих для неё из фанеры:

Читайте также: Как проверить ролик натяжителя ремня генератора приора

Кстати пару слов об основных параметрах, поигравшись с которыми я добился стабильной работы моторов: — Kt константа (соотношение оборотов без нагрузки в сек. к напряжению) mV/Hz — TCtrlAdv задержка (опережение?) коммутации обмоток — RMS сопротивление обмоток — FGCycle число магнитов — StAccel1 и StAccel2 — ускорение мотора в начале (попытка раскрутить мотор вслепую до попытки детектировать ЭДС свободной фазы для управления) — SWiLimitThr — ограничение по току — HWiLimitThr — величина тока для определения заклинивания мотора

Заливал конфигурацию с помощью ардуино и простенького скетча (стоит иметь ввиду, шина I2C драйвера имеет уровень 3.3V):

#include #include #define I2C_DRV10983_Q1_ADR 0x52 #define Fault_Reg 0x00 #define MotorSpeed_Reg 0x01 #define DeviceIDRevisionID_Reg 0x08 #define SpeedCtrl_Reg 0x30 #define EEPROM_Access_Code_Reg 0x31 #define EEPROM_EeReady_Reg 0x32 #define EEPROM_Iindividual_Access_Adr_Reg 0x33 #define EEPROM_Individual_Access_Data_Reg 0x34 #define EEPROM_Access_Reg 0x35 #define EECTRL_Reg 0x60 void setup() byte readByAdress(byte reg_adr, unsigned int &result) ; Wire.beginTransmission(I2C_DRV10983_Q1_ADR); Wire.write(reg_adr); err = Wire.endTransmission(); if(err!=0) return err; Wire.requestFrom(I2C_DRV10983_Q1_ADR, 2); while(Wire.available()) result = ((bytes[0] > & 0xFF; Wire.beginTransmission(I2C_DRV10983_Q1_ADR); Wire.write(reg_adr); Wire.write(bytes,2); return Wire.endTransmission(); > boolean flag = true; void loop() Serial.println(«EEPROM_Access.»); onReady = 0; //Write values on shadow registers //writeByAdress(EEPROM_Access_Reg, 0x1000); //Not use EEPROM storage. Store values in shadow registers writeByAdress(0x90, 0x154F); writeByAdress(0x91, 0x042C); writeByAdress(0x92, 0x0090); writeByAdress(0x93, 0x09EA); writeByAdress(0x94, 0x3FAF); writeByAdress(0x95, 0xFC33); writeByAdress(0x96, 0x016A); writeByAdress(EEPROM_Access_Reg,0x0006); //EEPROM mass access enabled && update while(onReady == 0 ) Serial.println(«EEPROM_Update.»); writeByAdress(EECTRL_Reg, 0x0000); //Run motor flag = false; > >

Вот с этой конфигурацией моторчики стабильно работали и даже под нагрузкой! А благодаря автозапуску не приходилось беспокоиться о вероятных остановках.

Так как самый важный вопрос был решён, на скору руку был набросан, вырезан и склеен корпус из листового поликарбоната корпус, на 3d принтере напечатана крыльчатка и из медной трубки изготовлены фитинги:

Расход составил примерно 120л/ч. Напор более 2м (из поднятой вверх на 2м трубки всё ещё бил небольшой фонтанчик) При перекачке воды потребляет 0.67а (12v питание)

Но впереди ещё много работы, так как это лишь бы прототип на предмет проверки работоспособности идеи. А дальше нужно увеличивать эффективность, снижать уровень шума…

И если данная статья оказалась интересной и возможно полезной читателю, постараюсь поделиться будущими изысканиями!

Процесс изготовления лопастей и их крепление

Как сделать ветряк из ПЭТ бутылок своими руками

Электродвигатель Крышка банки Отверстие

4. По накладной планке намечаем крепежные отверстия и просверливаем их.

5. Устанавливаем узел вращения в крышку.

Намечаются отверстия Узел вращения закреплен

Простой ветрогенератор можно сделать из нескольких неисправных жестких дисков и водяной помпы от стиральной машины. Альтернативная энергия ближе чем кажется, хлама сейчас для изготовления подобных нужных штуковин более чем предостаточно. Такая конструкция конечно не будет питать весь ваш дом электричеством, но для зарядки всевозможных USB гаджетов вполне сгодится.

Ротор электрогенератора И. Белицкого

представляет из себя железную ось. На ней закреплены 2 железных диска с расположенными на них неодимовыми магнитами. Между дисками на оси напрессована железная втулка. Ее длина зависит от толщины статора. Ее назначение – обеспечить минимальный зазор между вращающимися магнитами и катушками статора. В каждом диске по 12 неодимовых магнитов диаметром 15 и толщиной 5 мм. Для них сделаны на диске посадочные места.

Их нужно приклеить эпоксидной смолой или другим клеем. При этом необходимо строго соблюсти полярность. В собранном состоянии магниты должны располагаться так, чтобы напротив каждого находился другой с противоположного диска. При этом полюса должны быть разные навстречу друг другу. Как пишет сам автор разработки (Игорь Белецкий): “Правильно будет именно разными полюсами, что бы силовые линии выходили из одного входили в другой, однозначно S = N.” Приобрести неодимовые магниты можно в китайском интернет-магазине.

Часто задаваемые вопросы

Видео и звуковая информация кодируется на магнитном покрытии на ленте. Также в компьютерных дискетах и жёстких дисках запись данных происходит на тонком магнитном покрытии. Однако носители информации не являются магнитами в строгом смысле, так как они не притягивают предметы. Магниты в жёстких дисках используются в ходовом и позиционирующем электродвигателях. Эта полоса кодирует информацию, необходимую для соединения с финансовым учреждением и связи с их счетами. Они преобразовывают электрическую энергию в механическую энергию.

Вернуться назад 80 1 2 3 4 5.

Если вы зарегистрированы на одном из этих сайтов, или у вас есть учетная запись OpenID, вы можете войти на Novate. Если у вас уже есть профиль на Novate. Выберите сайт и следуйте инструкциям. Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте. Закрыть Вход.

Живу я в маленьком городке Харьковской обл. Сам я, как говорит сосед, ходячий генератор идей, так как практически всё в своем хозяйстве сделано своими руками. Ветер хоть и небольшой, но практически постоянно дует, и тем самым соблазняет использовать свою энергию.

Генератор из двигателя от жесткого диска схема подключения

Большие лопасти медленно, но верно вращались, флюгер ориентировал устройство по направлению ветра. Мне захотелось реализовать подобную конструкцию, пусть и не способную вырабатывать мощность, достаточную для обеспечения «серьезных» потребителей, но все-таки работающую и, например, заряжающую аккумуляторы или питающую светодиоды.
Одним из наиболее эффективных вариантов небольшого самодельного ветроэлектрогенератора является использование шагового двигателя

(ШД) (англ. stepping (stepper, step) motor

) — в таком моторе вращение вала состоит из небольших шагов. Обмотки шагового двигателя объединены в фазы. При подаче тока в одну из фаз происходит перемещение вала на один шаг. Эти двигатели являются низкооборотными и генератор с таким двигателем может быть без редуктора подключен к ветряной турбине, двигателю Стирлинга или другому низкооборотному источнику мощности. При использовании в качестве генератора обычного (коллекторного) двигателя постоянного тока для достижения таких же результатов потребовалась бы в 10-15 раз более высокая частота вращения. Особенностью шаговика является достаточно высокий момент трогания (даже без подключенной к генератору электрической нагрузки), достигающий 40 грамм силы на сантиметр. Коэффициент полезного действия генератора с ШД достигает 40 %.

Например, я располагаю ШД из старого 5.25″ дисковода, работавшего еще в составе ZX Spectrum

— совместимого компьютера «Байт». Такой дисковод содержит две обмотки, от концов и середины которых сделаны выводы — итого из двигателя выведено шесть проводов: первая обмотка (англ. coil 1

) — синий (англ.
blue
) и желтый (англ.
yellow
); вторая обмотка (англ.
coil 2
) — красный (англ.
red
) и белый (англ.
white
); коричневые (англ.
brown
) провода — выводы от средних точек каждой обмотки (англ.
center taps
).

разобранный шаговый мотор

Слева виден ротор двигателя, на котором видны «полосатые» магнитные полюсы — северный и южный. Правее видна обмотка статора, состоящая из восьми катушек. Сопротивление половины обмотки составляет

Я использовал этот двигатель в первоначальной конструкции моего ветрогенератора.

Находящийся в моем распоряжении менее мощный шаговый двигатель T1319635

фирмы Epoch Electronics Corp.

из сканера
HP Scanjet 2400
имеет пять выводов (униполярный мотор):

первая обмотка (англ. coil 1

) — оранжевый (англ. orange

) и черный (англ.
black
); вторая обмотка (англ.
coil 2
) — коричневый (англ.
brown
) и желтый (англ.
yellow
); красный (англ.
red
) провод — соединенные вместе выводы от средней точки каждой обмотки (англ.
center taps
).

Сопротивление половины обмотки составляет 58 Ом, которое указано на корпусе двигателя.

В улучшенном варианте ветрогенератора я использовал шаговый двигатель Robotron SPA 42/100-558

, произведенный в ГДР и рассчитанный на напряжение 12 В:

(наиболее популярного) расположения

оси, располагающейся по направлению ветра, является более эффективное использование энергии ветра, недостаток — усложнение конструкции.

Я выбрал вертикальное расположение

(
vertical axis wind turbine
), что существенно упрощает конструкцию и
не требует ориентации по ветру
. Такой вариант более пригоден для монтирования на крышу, он намного эффективнее в условиях быстрого и частого изменения направления ветра.

Я использовал тип ветротурбины, называемый ветротурбина Савониуса (англ.Savonius wind turbine

). Она была изобретена в 1922 году Сигурдом Йоханнесом Савониусом (Sigurd Johannes Savonius

) из Финляндии.
Сигурд Йоханнес Савониус
Работа ветротурбины Савониуса основана на том, что сопротивление (англ.
drag
) набегающему потоку воздуха — ветру вогнутой поверхности цилиндра (лопасти) больше, чем выпуклой.

Коэффициенты аэродинамического сопротивления (

англ. drag coefficients) $C_D$двумерные тела:

вогнутая половина цилиндра (1) — 2,30 выпуклая половина цилиндра (2) — 1,20 плоская квадратная пластина — 1,17
трехмерные тела:
вогнутая полая полусфера (3) — 1,42 выпуклая полая полусфера (4) — 0,38 сфера — 0,5 Указанные значения приведены для чисел Рейнольдса (англ.
Reynolds numbers
) в диапазоне $10^4 — 10^6$. Число Рейнольдса характеризует поведение тела в среде.

Такая ветротурбина вращается в одну и ту же сторону, независимо от направления ветра:

Подобный принцип работы используется в чашечном анемометре (англ. cup anemometer)

— приборе для измерения скорости ветра:

Такой анемометр был изобретен в 1846 году ирландским астрономом Джоном Томасом Ромни Робинсоном (John Thomas Romney Robinson

В настоящее время для измерения скорости ветра используются трехчашечные анемометры, разработанные канадским метеорологом Джоном Паттерсоном (John Patterson

Генераторы на коллекторных двигателях постоянного тока с вертикальной микротурбиной продаются на eBay

. Номинальное напряжение питания такого двигателя составляет 3 … 12 В. Энергии, вырабатываемой таким генератором, хватает для свечения «белого» светодиода.

Скорость вращения ветротурбины Савониуса не может превышать скорость ветра

, но при этом такая конструкция характеризуется высоким крутящим моментом

Эффективность ветротурбины можно оценить, сравнив вырабатываемую ветрогенератором мощность с мощностью, заключенной в ветре, обдувающем турбину: $P = \rho S $ , где $\rho$ — плотность воздуха (около 1,225 кг/м 3 на уровне моря), $S$ — ометаемая площадь турбины (англ. swept area

Размеры сегментов — длина сегмента — 14 см; высота сегмента — 2 см; длина хорды сегмента — 4 см;

С чего начать?

Генератор с двигателем от а/м Волга 21

КАК ЗАПУСТИТЬ МОТОР HDD без Контроллеров и Транзисторов

Это очень простой способ для запускамоторов

от СидиРумов и
HDDЖесткихдисков
. Не требуется ни плат драйверов ни контролеров ни
транзисторов
!

Мотор HDD штука призабавная

Благо стоят эти мини модули даже меньше чем набор полевиков для управления током обмоток.

, вращающий шпиндель жесткогодиска

(или CD/DVD-ROM) — это обычный синхронный трёхфазный
мотор
постоянного тока , можно использовать готовые однокристальные драйверы управления, которым к тому же не требуются датчики положения ротора, ведь в роли таких датчиков выступают обмотки
двигателя
.

и сопутствующих запчастях

И ВСЁ ТАКИ ! КАК БЕЗ НАВОРОТОВ ЗАПУСТИТЬ МОТОРЧИК HDD ?

В большинстве случаев , запуск делается вовсе не для промышленных самоделок » очень нужная в хозяйсвто

Какие энергозатраты способна покрыть установка?

Установка ветрогенератора рентабельна, если скорость ветра достигает 4 м/с.

В этом случае можно обеспечить практически все потребности:

Прибор мощностью 0,15-0,2 кВт позволит перевести на эко-энергию освещение комнат. Можно будет также подключить компьютер или телевизор.
Ветроустановка мощностью 1-5 кВт хватит для обеспечения работы основной бытовой техники, включая холодильник и стиральную машину.
Для автономной работы всех приборов и систем, включая отопительную, нужен ветряной генератор мощностью 20 кВт.

При проектировании и сборке ветряка из двигателя стиральной машины нужно учитывать нестабильность скорости ветра. Электричество может исчезнуть в любую секунду, поэтому технику нельзя подключать напрямую к генератору.

Требуются аккумуляторы и контроллер заряда, т.к. электроприборы нуждаются в напряжении 220В.

Общая сборка

Процесс изготовления лопастей и их крепление

Запускаем различные 3-фазные моторчики от драйвера мотора жесткого диска

В жестком диске,для раскрутки алюминиевого диска-накопителя информации,есть трехфазный бесколлекторный двигатель.

Этот двигатель управляется специальной микросхемой-драйвером мотора,на моей плате это микросхема L6278.К моторчику от платы идут четыре контакта.

У моторчика есть четыре вывода-контакта.Крайний вывод слева,это общий вывод,его можно определить как несколько скрученных проводков,все остальные выводы,это выводы фазы.

Решил убрать мотор из жесткого диска и на его место подключить другие электродвигатели.Первый попавшийся тоже имеет четыре вывода,при подключении запустился и вполне себе работает.

Другой моторчик,взятый видимо из привода dvd,запустить не удалось,так как не видно выводы катушки.Когда разломал этот мотор,вот тогда увидел,что этот мотор тоже трехфазный с четырьмя выводами,его вполне можно запустить от микросхемы- драйвера.Его распиновку можно увидеть на видео в конце статьи.

Также можно запустить и моторчик постоянного тока из детских игрушек.На три вывода от катушек,подключить три вывода фазы,общий провод драйвера ни куда не подключается.

Теперь корпус этого моторчика начинает вращаться.

Жесткие диски имеют разных производителей и модели.При подаче питания 5В,на моей модели моторчики запускаются на 5-10 секунд,далее останавливаются и снова запускаются.Чтобы вращение было постоянным,замкнул перемычкой два крайних контакта на плате,куда подключается шлейф.Замыкать надо при запуске,при выключении питания и вновь подаче питания,запуска мотора не будет,надо будет опять вытаскивать перемычку и запускать без нее.Возможно на других жестких дисках диск будет вращаться без проблем постоянно.

Ветрогенератор своими руками из стиральной машины: инструкция по сборке ветряка

Электричество – дорогостоящий ресурс, а его экологическая безопасность под сомнением, т.к. для получения электроэнергии используют углеводороды. Это истощает недра и отравляет окружающую среду. Оказывается, можно обеспечить дом энергией ветра. Согласитесь, было бы неплохо иметь запасной источник электроэнергии, особенно в местности, где часто встречаются перебои с электричеством.

Преобразующие установки слишком дороги, но, приложив некоторые усилия, их можно собрать самостоятельно. Давайте попробуем разобраться, как собрать ветрогенератор своими руками из стиральной машины.

Далее мы расскажем вам, какие материалы и инструменты потребуются для работы. В статье вы найдете схемы устройства ветрогенератора из стиральной машины, советы экспертов по сборке и эксплуатации, а также видеоролики, наглядно демонстрирующие сборку устройства.

Миниатюрная помпа из мотора от 2.5″ HDD

или TDA5140А

даже после моих вмешательств, а вот так полюбившиеся мне от 2.5 дисков упорно отказывались стабильно работать в любом виде.

Однако, спустя некоторое время на глаза попался мне программируемый драйвер бесколлекторных моторов DRV10987

Вот что получилось в итоге:

Устройство статора

В качестве основы использован листовой текстолит толщиной 12 м. В листе проделаны отверстия для катушек и втулки ротора. Внешний диаметр железных катушек, которые устанавливаются в эти отверстия – 25 мм. Внутренний диаметр равен диаметру магнитов (15 мм). Катушки выполняют 2 задачи: функцию магнитопроводящего сердечника и задачу снижения залипания при переходе от одной катушки к другой.

Катушки делаются из изолированного провода толщиной 0,5 мм. Наматываются 130 витков на каждую катушку. Направление намотки у всех одинаковое.

При создании мощного генератора из нужно знать, что чем выше обороты, которые можно обеспечить, тем выше будет выходное напряжение и ток устройства для бесплатной энергии.

Схема драйвера мотора

Далее идёт сокращённое описание статьи, полное читайте здесь. Двигатель, вращающий шпиндель жесткого диска (или CD/DVD-ROM) — это обычный синхронный трёхфазный мотор постоянного тока. Промышленность выпускает готовые однокристальные драйверы управления, которым к тому же не требуются датчики положения ротора, ведь в роли таких датчиков выступают обмотки двигателя. Микросхемы управления трёхфазными двигателями постоянного тока, которым не требуются дополнительные датчики, являются TDA5140; TDA5141; TDA5142; TDA5144; TDA5145 и конечно же LB11880.

Двигатель, подключенный по указанным схемам, будет разгоняться до тех пор, пока либо не наступит предел по частоте генерации VCO микросхемы, которая определяется номиналами конденсатора подключенного к выводу 27 (чем его ёмкость меньше, тем выше частота), либо двигатель не будет разрушен механически. Не следует слишком уменьшать ёмкость конденсатора подключенного к выводу 27, так как это может затруднить пуск двигателя. Регулировка скорости вращения производится изменением напряжения на выводе 2 микросхемы, соответственно: Vпит — максимальная скорость; 0 — двигатель остановлен. От автора имеется и печатка, но я развёл свой вариант, как более компактный.

Позже пришли заказанные мной микросхемы LB11880, запаял в две готовые платки и провёл тест одной из них. Всё прекрасно работает: скорость регулируется переменником, обороты определить трудно но думаю до 10000 есть точно, так как двигатель гудит прилично.

В общем, начало положено, буду думать куда применить. Есть мысль сделать из него такой же точильный диск как у автора. А сейчас тестировал на куске пластика, сделал типа вентилятора, дует просто зверски хоть на фото даже не видно как он крутится.

Поднять обороты выше 20000 можно переключением ёмкостей конденсатора С10 и подачей питания МС до 18 В (18,5 В предел). На этом напряжении у меня мотор свистел капитально! Вот видео с питанием в 12 вольт:

Типы ветрогенераторов и принцип их работы

Как промышленные, так и самодельные ветрогенераторы бывают разными.

Их классифицируют по нескольким признакам:

Особенности вращения ротора с прикрепленными к нему лопастями – вертикального или горизонтального. Первые меньше реагируют на негативные факторы окружающей среды, а вторые отличаются более высоким КПД.
Количество лопастей. Самыми практичными считаются трехлопастные установки, но лопастей может быть больше или меньше.
Материал. Для изготовления лопастей используют различные материалы – жесткие или парусные. Первые обычно долговечнее, а вторые дешевле.
Шаг лопастей. Он может быть фиксированным или изменяемым.

При изготовлении ветрогенератора своими руками приходится самостоятельно определяться с конструкцией. При этом следует рассчитать необходимую мощность и учитывать условия эксплуатации установки. Подробный расчет ветрогенератора по формулам мы рассмотрели в этой статье.

Горизонтальные ветряки удобны тем, что для их создания не нужны высокоточные расчеты, сама конструкция проще в изготовлении и запускается при малейшем ветре. Минусы – сильный шум при работе и громоздкость.

Вертикальный ветрогенератор подойдет людям, готовым тратить время и силы на сборку и обслуживание сложной, зато компактной конструкции. Рекомендуем посмотреть пошаговую инструкцию по изготовлению вертикального ветрогенератора своими руками.

Работает ветрогенератор за счет вращения лопастей, прикрепленных к ротору. Сам ротор зафиксирован на валу генератора, который вырабатывает электроток. Энергия передается в аккумуляторы. Здесь она накапливается и питает бытовые электроприборы.

Ветряную установку оснащают контроллером, который преобразует переменный трехфазный ток в постоянный и управляет зарядкой аккумулятора. В схеме установки обязательно учитывают, что после аккумулятора должен быть подключен инвертор.

Видео подключения мотора HDD

Подключил ещё двигатель от CD, погонял при питании 18 В, поскольку в моём внутри шарики, разгоняется так, что прыгает всё вокруг! Жаль не отследить обороты, но если судить по звуку то она очень большая, до тонкого свиста. Куда применять такие скорости, вот вопрос? Приходит на ум мини болгарка, настольная дрель, точильный станок. Применений много — думайте сами. Собирайте, тестируйте, делитесь впечатлениями. В интернете есть множество обзоров с применением данных двигателей в интересных самодельных конструкциях. В интернете видео видел, там кулибины с этими моторами помпы мастерят, супер вентиляторы, точилки, покумекать можно куда такие скоростя применить, мотор тут разгоняется свыше 27000 оборотов. С вами был Igoran.

Обсудить статью КАК ПОДКЛЮЧИТЬ МОТОР ОТ DVD ИЛИ HDD

Сравниваем плюсы и минусы установки

Ветрогенераторы используют уже многие годы, их конструкции постоянно совершенствуются, а ветер – легкодоступный источник энергии.

Устройства, работающие от него, абсолютно безопасны для экологии и удобны, т.к. располагаются на мачтах и не занимают полезную площадь. Их просто обслуживать и ремонтировать.

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям.

Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Феерическая расстановка точек над HDD motors. Часть 1

Всем привет! В статье попытаюсь разъяснить основные способы управления двигателем HDD и сходными с ним электрическими машинами.

Введение

Алгоритмы управления

Забегая далеко вперёд скажу — идеальным случаем для нашей машины является подача на её фазы 3х синусоид сдвинутых на 120 градусов (как в обычных электрических сетях). Однако в некоторых случаях такая «идеальность» попросту не нужна.

1 способ.

Простой перебор фаз. Необходимо 3 силовых ключа, которые подключают фазы к источнику в порядке АВ-ВС-СА. Такой способ чаще всего встречается в интернете у самодельщиков. Достоинства :

— простота; — малое кол-во силовых ключей (3 шт); — простота организации о\с по противоЭДС; — меньший вес\габариты, что важно в rc моделизме.
Недостатки:
— большой ток через ключи; — электромагнитный момент пульсирует и далёк от идеала (насыщен высшими гармониками). В итоге – стабильность работы без о\с низкая. В максимальной скорости также проигрывает другим способам управления. На рис. ниже — фазные напряжения.

2 способ.

Перебор фаз с формированием 6-ти базовых векторов. Наткнулся на него в апноуте ST microelectronics [1]. Является улучшением 1-го способа (или ухудшением 3-его). Преимущества и недостатки смешаны. Рассматривать не будем, т.к. не понимаю почему имея 6 ключей не использовать способ, приведенный ниже О_о

3 способ.

Формирование 6-ти базовых векторов. Необходимо 6 ключей. В каждый момент времени работает 3 из них. Всего существует 8 положений этих ключей, 6 векторов (формируют синусоиды) + 2 нулевых вектора (открыты все ключи верхнего или нижнего плеча). Нулевые векторы нужны для более продвинутых систем с ШИМ.

Достоинства :

— простота; — форма напряжения питания более приближена к синусоиде; — как следствие предыдущего вывода – меньший нагрев; — более стабилен в работе без о\с;
Недостатки :
— поле машины всётаки не круговое, как должно быть; — ток машины немного выше чем в идеальном случае.

Фазные напряжения ниже.

4 способ.

Промышленный стандарт – добавляем к предыдущему способу №3 ШИМ модуляцию между базовыми векторами, для того чтобы получить любой вектор окружности вместо 6ти.

Достоинства :

— здесь всё практически идеально. Ток минимален, магнитное поле круговое. Момент при этом не пульсирует
Недостатки :
— Для организации полноценного привода с ШИМ 6ти векторов и о\с по положению необходим DS процессор.

Так выглядит ШИМ модуляция некоего привода ТРИОЛ АТ [2].

5способ.

Векторное управление. В силу своей сложности рассматривать не будем.

В данном случае популярный на западе Field Oriented Control — контроль по полю, конкуренцию которому позже составил DTC — Direct torque control (прямое управление моментом). Остальные способы векторного управления (по вектору потокосцепления статора, ротора. ) в промышленности я не встречал

Обратная связь по положению.

Необходимо сказать, что привод с датчиковым управлением всегда более предпочтителен чем привод с управлением без датчиков. Это касается и векторного управления асинхронными машинами и систем управления двигателем постоянного тока. Однако все пром производители стремятся исключить датчики, как лишний механический элемент.

Принцип используемой связи по противоЭДС: нам необходимо поймать момент когда полюс магнита проходит через фазу. Упрощённо это значит что ротор машины прошёл ровно половину пути и нам необходимо скорректировать (задержать) включение ключей на соответствующее время. К примеру: в способе №1 это время равно половине времени на включение ключей. В 3ем – оно равно времени работы одного базового вектора.

Мотор от жесткого диска как генератор

Генератор из моторчика для жесткого диска

КАК ЗАПУСТИТЬ МОТОР HDD без Контроллеров и Транзисторов

Делаем генератор из CD привода. Ветрогенератор из HDD и помпы стиральной машины Генератор из двигателя жесткого диска

Нам понадобится

Для чего нужна помпа

Процесс изготовления генератора

Процесс изготовления лопастей и их крепление

Поворотный узел

Общая сборка

Как сделать ветряк из ПЭТ бутылок своими руками

Генератор из двигателя от жесткого диска схема подключения

КАК ЗАПУСТИТЬ МОТОР HDD без Контроллеров и Транзисторов

Генератор из двигателя от CD-rom

Для чего нужна помпа

Преимущества и недостатки асинхронных генераторов

Процесс изготовления лопастей и их крепление

С чего начать?

Общая сборка

Как подключить моторчик от жесткого диска

Запускаем трехфазный двигатель от HDD (контроллер бесколлекторного двигателя)

Моторчик от жесткого диска как генератор

КАК ЗАПУСТИТЬ МОТОР HDD без Контроллеров и Транзисторов

Поделки из нерабочих HDD — мини-помпа

«Мозги» и немного предыстории:

О «пересадке сердца»

Подготовка реципиента к трансплантации:

Ход операции:

Тестирование:

деревянный генератор с магнитами от жесткого диска

Шаг 1: X, Y и Z.

Общая сборка

Модельный двигатель из CD привода. Миф или реально? ДОБАВИЛ ВИДЕО ОБЛЕТА!

Запускаем трехфазный двигатель от HDD (контроллер бесколлекторного двигателя)

Миниатюрная помпа из мотора от 2.5″ HDD

Процесс изготовления лопастей и их крепление

Как сделать ветряк из ПЭТ бутылок своими руками

Ротор электрогенератора И. Белицкого

Часто задаваемые вопросы

Генератор из двигателя от жесткого диска схема подключения

Генератор из двигателя от жесткого диска схема подключения

С чего начать?

КАК ЗАПУСТИТЬ МОТОР HDD без Контроллеров и Транзисторов

Какие энергозатраты способна покрыть установка?

Общая сборка

Процесс изготовления лопастей и их крепление

Запускаем различные 3-фазные моторчики от драйвера мотора жесткого диска

Ветрогенератор своими руками из стиральной машины: инструкция по сборке ветряка

Миниатюрная помпа из мотора от 2.5″ HDD

Устройство статора

Схема драйвера мотора

Типы ветрогенераторов и принцип их работы

Видео подключения мотора HDD

Сравниваем плюсы и минусы установки

Феерическая расстановка точек над HDD motors. Часть 1

Введение

Алгоритмы управления

1 способ.

2 способ.

3 способ.

4 способ.

5способ.

Обратная связь по положению.

На какой высоте должно быть седло велосипеда

Можно ли использовать синтезатор как midi клавиатуру

Похожие публикации
