Автоматическая коробка передач и вариатор — в чём разница

Автоматическая коробка передач и вариатор — в чём разница

При выборе авто встает, в первую очередь, вопрос МКПП или АКПП и многие видя слово вариатор, ошибочно принимают это за автоматическую коробку передач в привычном представлении, однако это не совсем так.

Вариатор — это разновидность АКПП, так как управление авто с такой системой не требует ручного переключения передач, однако его конструкция и принцип действия сильно отличаются, следовательно, ощущение от управления авто тоже разниться. В чем же различия между «автоматом» и вариатором?

Что такое АКПП?

Для того, чтобы понять в чем разница вариатора и «автомата» для начала необходимо разобраться в том, что же такое автоматическая коробка передач.

Стандартная АКПП (гидромеханическая трансмиссия) — принцип ее работы основан на связи гидромеханических трансформаторов, которые связывают оси с мотором. Такая схема относится к менее экономичным и требует постоянной доработки, с целью снижения потребления ресурсов.

Определенными плюсами данной системы является ее надежность, отработанное годами производство и легкость в управлении для любого водителя. Не очень радуют при этом такие вещи как, повышенный расход, невозможность буксировки авто, переключение передач, сопровождающееся рывками и неоднозначное поведение в морозную погоду.

А Вариатор?

Само понятие вариатор подразумевает под собой, так называемую бесступенчатую коробку. Отсутствие этих самых ступеней обеспечивает плавное переключение передач, без рывков. Конструкция коробки представляет собой два конусообразных шкива, которые соединены между собой ремнем или цепью.

Изменением передаточного числа между этими кивами происходит «переключение» передач в данном виде устройств. Контролируется работа вариатора двумя вариантами узлов управления гидромеханическим или электромеханическим. Второй тип по мнению большинства механиков, несмотря на свою современность, менее прочный и долговечный. Также вариаторные коробки более сложные в ремонте и обслуживании.

Главное отличие между автоматической коробкой передач и вариатором

Самым главным отличием является надежность систем, вариаторы более чувствительны к условиям эксплуатации и требуют более бережного отношения к себе. В то время как классическая автоматическая коробка более износостойкая и выдерживает более агрессивный стиль езды.

Также отличием являются выявляемые в процессе вождения динамические показатели, авто с автоматической коробкой передач разгоняется более эффективно, в то время как вариатор больше «следит» за комфортностью и плавным разгоном. Пытаясь резко разогнать автомобиль с коробкой-вариатор, можно достаточно быстро вывести устройство из строя.

Минусы вариатора

Если не брать во внимание более экономичный расход топлива на вариаторной коробке, что несомненно сильно зависит от стиля вождения, то данные системы имеют ряд веских недостатков, таких как:

• сложное регулирование и ремонт системы;
• отсутствие квалифицированных специалистов;
• высокая стоимость запчастей;
• необходимость специального оборудования для проведения ремонта или настройки;
• не отработанное производство.

Интересной особенностью является то, что дилерские центры не берутся за ремонт вариаторов, они предлагают полную замену всей трансмиссии, что является не самой дешевой процедурой. Также, имеется закономерность, что гарантийный срок эксплуатации приравнивается к общему сроку использования вариатора, то есть необходимость его ремонта возникает тогда, когда гарантийный срок заканчивается.

Если не углубляться в рассуждения, то приобретение авто с вариатором, в большинстве случаев разумно, если по истечению срока гарантии от производителя вы готовы будете приобретать новый автомобиль или выполнять полную замену узла трансмиссии, и это не будет для вас накладным.

Вариатор,этот любимчик «BMW»,действительно полное го*но! Новый,как правило не попадается,так-как 90%,авто вторичные,если не третичные,и т.д.! Вариатор напоминает мучительную попытку повторного изобретения велосипеда! Альтернативы классическому автомату НЕТ! Механика — однозначно вчерашний день, но имеет своих последователей вне больших населённых пунктах.

Автомат надежен и недорогой в ремонте. А ремонт вариатора обходится в разы дороже — на инфинити, например, в районе 250тр, а классический автомат — 50-100тр. Я недавно AL4 за 70т полностью перебрал себе на француза. Также на вариаторе нельзя буксовать и зажигать — только аккуратная езда. Ну а если берете вторичку — то только через полную диагностику вариатора, иначе к стоимости покупки сразу готовьте пару сотен тысяч рублей. за понты финика надо платить!

Что лучше: автомат или вариатор?

Хороший вопрос. А вы заметили, что многие производители уже так вопрос не ставят — либо «ручка», либо «автомат», под которым менеджеры салонов могут называть и роботизированную коробку, и вариатор. Давайте разберёмся.

Автоматическая коробка передач

Классической АКПП является гидромеханическая автоматическая трансмиссия, состоящая из гидротрансформатора (в его конструкцию входят насосное, турбинное и реакторное колеса, блокировочная муфта и муфта свободного хода), заменяющего собой сцепление, а также планетарного механизма (состоит из планетарных рядов, валов, барабанов с фрикционными муфтами, обгонной муфты и ленточного тормоза). Не вдаваясь в механические и гидродинамические подробности, скажем, что передача крутящего момента с двигателя на коробку осуществляется потоками рабочей жидкости. На практике такая конструкция обеспечивает плавный «натяг» при отпускании педали тормоза, а также плавное автоматическое ступенчатое переключение передач, которое зависит от скорости автомобиля.

Плюсы классической гидротрансформаторной АКПП:

• Обеспечение лучших динамических характеристик автомобиля за счёт контроля тяги на разгонах, обгонах и других манёврах автомобиля (при условии, что это современный многоступенчатый «автомат»).
• Автоматические коробки серийно устанавливаются уже более 70 лет – за это время они зарекомендовали себя, как надёжные механизмы, относительно простые и доступные в обслуживании (хотя, конечно, бывают исключения).
• Классическая АКПП прекрасно прижилась даже на серьёзных внедорожниках и без проблем переживает езду с пробуксовками, а «фирменный» натяг – здорово выручает зимой.

Минусы автомата:

• При движении по трассе даже самые современные автоматы имеют несколько худшую динамику перемены передач, а разрывы потока мощности в гидротрансформаторе при переходе на повышенную передачу всё ещё ощутимы (это справедливо скорее для относительно старых конструкций).
• Увеличенный расход топлива. Из-за все тех же потерь в гидротрансформаторе расход топлива на автомобилях с автоматом, как правило, всегда чуть выше, чем на машинах с другим типом трансмиссий.
• По тем же причинам КПД силовой установки с АКП несколько ниже, чем у двигателей с другими типами трансмиссий.

Коробка-вариатор

В вариаторе нет как такового фиксированного переключения передач. Крутящий момент передаётся через ремень, скользящий по специальным конусам и меняющий соотношение их оборотов. Такая конструкция обеспечивает исключительную плавность работы – никаких провалов и рывков при переключении передач ввиду их отсутствия.

Плюсы вариатора:

• Помимо уже упомянутой плавности хода, вариатор обеспечивает более высокий КПД и позволяет двигателю работать в наиболее благоприятном диапазоне оборотов (это положительно сказывается как на ресурсе ДВС, так и на его экономичности).
• Ключевым преимуществом, обеспечившим высокую популярность вариаторов у производителей, является снижение расхода топлива, а значит и выбросов в атмосферу за счёт большей эффективности такой трансмиссии, особенно в сочетании с турбированным мотором малого рабочего объёма.
• Ещё один плюс, объясняющий замену многими производителями АКП на вариаторы, является тот факт, что они дешевле по себестоимости.

Минусы вариатора:

• Ровная динамика авто при ускорении по прямой нивелируется некоторой монотонностью его работы (хотя современный конструктив и соответствующее ПО позволяют вариатору весьма неплохо имитировать переключение передач).
• Вариатор не любит резких ускорений и манёвров, и это стоит учитывать, определяя манеру езды. Агрессивная манера езды может заметно ускорить выход из строя вариатора.
• Низкий межсервисный интервал (жидкость в вариаторе рекомендуется менять хотя бы раз в 30-40 тыс. км) и дороговизна замены технической жидкости и ремонта.

Впрочем, последний пункт является минусом для владельца машины, а для авторизованных сервисов это плюс.

Несмотря на то, что вариатор известен очень давно, его путь в автоиндустрию был не прост. Первые легковые модели с этой трансмиссией появились в Европе, в середине прошлого века, но настоящий «вариаторный ренессанс» случился в начале 21 века и продолжается по сей день, несмотря на огромные проблемы с качеством в первом десятилетии. Сейчас все «болезни» вариаторов более-менее вылечены, и они стали достаточно надёжным агрегатом при условии соблюдения правил эксплуатации.

Что же выбрать – вариатор или автомат?

Любителям активного отдыха с выездом на бездорожье и относительно спортивной езды с резкими перестроениями (в рамках ПДД, конечно) – лучше остановить свой выбор на автомобиле с автоматической коробкой передач.

Вариатор категорически не любит пробуксовки, но является идеальным вариантом для любителей городской, размеренной езды с относительно предсказуемыми разгонами и торможениями.

Помним, что выбирать надо не только коробку, а автомобиль в конкретной комплектации. Нужно внимательно изучить отзывы и описания экспертов, так как встречаются откровенно неудачные сочетания моторов и трансмиссий, а на вторичном рынке можно нарваться на «те самые» проблемные вариаторы выпуска начала века.

Вариатор или «автомат»: какая из двух коробок передач лучше

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

На сегодняшний день в автомобилях используется несколько типов коробок передач. Выбор стоит не только между механической и автоматической, так как последняя подразделяется на еще три вида: классическую гидротрансформаторную АКП, роботизированную коробку передач и вариатор. Последний в свою очередь делится еще на несколько подвидов, однако чаще всего под словом «вариатор» в контексте автомобилей подразумевают клиноременную коробку передач со шкивами переменного диаметра.

1. Что такое вариатор, а что такое «автомат»?

Классическая гидротрансформаторная АКП или просто «автомат» — это разновидность трансмиссии автомобиля, которая позволяет машине в процессе движения самостоятельно определять наиболее подходящее доступное передаточное отношение и переходить между ними при необходимости. «Автомат» упрощает движение с места и подстраивает скоростную характеристику двигателя под заданную водителем скорость. Классический «автомат» состоит из редуктора и гидротрансформатора. Последний заменяет собой сцепление, в то время как редуктор содержит все пары шестерней в постоянном зацеплении. Вместе они организуют один цельный механизм. Передача крутящего момента от двигателя к коробке осуществляется потоками рабочей жидкости, благодаря чему жесткая связь между силовым агрегатом и трансмиссией отсутствует.

Вариатор или CVT (Continuously Variable Transmission) – это разновидность автоматической коробки передач, которая осуществляет передачу крутящего момента от силового агрегата к колесам и обладает возможностью плавно менять передаточное отношение в диапазоне регулирования. Передаточное отношение в CVT может меняться вручную, автоматически или по заданной программе. Как уже было отмечено, вариаторы бывают нескольких типов: клиноременной, цепной, тороидальный. Самый распространенный тип – клиноременной. Автомобиль с такой трансмиссией похож на «классический» автомат. Однако, в подобной КП нет фиксированных передач. Благодаря использованию ремня или цепи изменение придаточного отношения происходит плавно, а не «переключениями» в привычном смысле.

2. Плюсы и минусы «автомата»

Плюсы. Автоматическая коробка обладает важными преимуществами в сравнении с другими видами трансмиссии. С точки зрения управления «классический» автомат – это самая удобная и легкая в использовании коробка. Гидромеханические коробки отличаются высокой надежностью. Наконец, такая коробка проста и относительно дешева в обслуживании. Да, для гидромеханики нужна специальная жидкость, которую некоторые путают с маслом. Однако, ее замена дешевле, чем в случае с маслом вариатора. Кроме того, в «классике» заметно меньше электроники, чем в других автоматических коробках.

Минусы. Есть у гидромеханического автомата и свои минусы. В первую очередь это низкий КПД в сравнении с механикой, «роботом» или вариатором. Принято считать, что машины с автоматической коробкой потребляют больше топлива. Также у авто с «классической» АКП есть некоторые, пускай и незначительные, но все-таки проблемы с динамикой.

3. Плюсы и минусы вариатора

Плюсы. Вариатор обладает несколькими важными достоинствами в сравнении с другими автоматическими коробками передач. Плавность хода достигается благодаря отсутствию привычных переключений в КП. Машины с вариатором как правило обладают более динамичным разгоном благодаря отсутствию разрыва потока мощности, который происходит в двух КП в момент переключений. Коробки CVT обладают более высоким КПД, превосходя другие КП на 5-10%. Наконец, вариатор может похвастаться лучшей экономичностью, так как позволяет расходовать меньше горючего.

Минусы. Имеются у вариатора и минусы, которые по большей части логично проистекают из достоинств этой коробки передач. Здесь в первую очередь следует выделить монотонные ускорения – невозможность быстро разогнать машину сходу. Серьезный недостаток CVT – это крайне сложная электроника, которая в случае выхода из строя требует полной перепрошивки блоков управления. Еще один минус – дорогое обслуживание. Вариатор среди прочего нуждается в специальных смазочных материалах.

4. Так что же лучше?

На самом деле однозначного ответа на данный вопрос нет. Как можно было убедиться, и вариатор, и автомат имеют свои плюсы и минусы, которые могут проявлять себя больше или меньше в зависимости от условий, в которых эксплуатируется транспортное средство, а также в зависимости от тех задач, которые водитель ставит перед любимой «ласточкой». Автомат в целом не может похвастаться высокой эффективностью и увеличивает расход горючего, зато он прост в обслуживании и отличается высокой надежностью. Вариатор в свою очередь превосходит «классику» по большинству технических характеристик, однако крайне дорог в обслуживании и в целом капризен.

А вот интересное видео с нашего канала:

В продолжение темы читайте о том, действительно ли зимняя «омывайка» может выдержать морозы в -25 и -30 градусов.

Есть ли передачи на вариаторе? Ответ удивит

Я очень часто в своих материалах, рассказываю про автоматические коробки передач. Всего их три типа – АКПП (классическая автоматическая трансмиссия), вариатор ну и конечно робот. Все мы привыкли, что у вариаторной коробки вроде как нет передач, а у остальных они отчетливо есть. Однако современные технологии не стоят на месте и если посмотреть CVT под другим углом, оказывается тут не все так однозначно. Передачи есть, они похожи на классический автомат, но все же есть определенные тонкости …

СОДЕРЖАНИЕ СТАТЬИ

Изначально передача на вариаторе была одна – задняя, сделали ее из-за экономии места, так как планетарный механизм позволяет работать как вперед, так и назад. Про это чуть позже, сейчас в двух словах вспомним, как работает вариатор

Как работает вариатор?

Почему многие называют эту трансмиссию бесступенчатой? ДА просто, потому что изначально она не имела никаких передач (или в народе — скоростей).

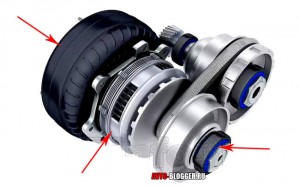

Если утрированно рассказать про устройство – есть два вала, которые могут менять свой диаметр. Между которыми натянут ремень или цепь. Изменение рабочего диаметра происходит благодаря схождению или расхождению специальных конусов.

Таким образом, когда диаметр одного вала уменьшается – в тоже время диаметр второго увеличивается. Благодаря этому происходит плавное изменение передаточного числа. Здесь нет никаких рывков и толчков как на классических автоматах или роботах.

Именно за плавность и любят вариаторы, это можно сказать идеальная городская трансмиссия.

Несколько проблем

Однако в такой конструкции есть несколько проблем:

• Это реализация задней передачи, сделать ее достаточно сложно

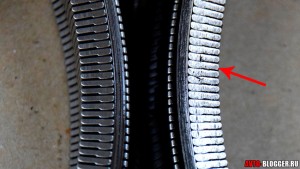

• Нагрузки при старте автомобиля. Как правило, идет самый большой износ конусов

Задняя передача на старых вариаторах делала эту коробку действительно физически большой. Механизм который устанавливали за валами, был примерно такой же по объему.

Также нагрузка на зеркала конусов, при старте с места самая большая. Ведь многие давят педаль в пол, пробуксовки в снегу или песке также не придают ресурса (колеса могут буксовать, а затем резко вылететь на жесткое покрытие). Страдают не только конусы ну и ремень вариатора.

От этих проблем нужно было избавляться.

Передачи вариатора

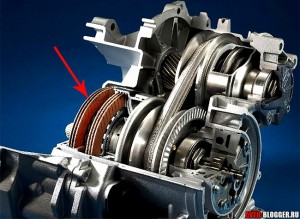

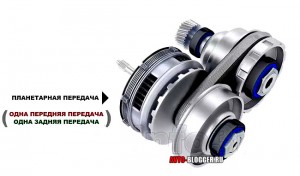

Решением оказалась планетарная передача. Причем изначально она была нужна только для получения комфортной задней передачи, то есть механизм был не такой громоздкий.

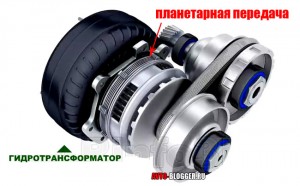

Реализовано это было так. Перед двигателем и трансмиссией был установлен гидротрансформатор, он частично убирает дергания при старте с места (про это чуть ниже). ЗА ним устанавливали одноступенчатую планетарную передачу, как вперед, так и назад.

Достаточно только поменять направление солнечной шестерни и автомобиль мог двигаться как вперед, так и назад. Как я писал сверху механизм действительно компактный, поэтому его можно было «засунуть» даже в малый корпус, скажем для переднего привода.

НО! Планетарную передачу можно было бы использовать не только для движения назад, ведь вперед она также работает. Причем такая конструкция как гидротрансформатор + планетарный механизм действительно могут продлить срок службы вариатора. Ведь они что-то типа демпфера — убирают излишнюю нагрузку при старте автомобиля, либо когда он где-то буксует.

Таким образом, уходит часть нагрузки на зеркало конуса, а также на ремень вариатора. Причем конструкция зарекомендовала себя только с лучшей стороны, ресурс прибавился примерно на 30 – 50%. Поэтому инженеры внедрили и вторую передачу. Ведь первый планетарный ряд работал только до 15 – 20 км/ч, а дальше водитель опять мог «придавливать» на педаль газа. Вторая передача работает уже до 30 – 40 км/ч. Что еще больше продлевает ресурс механизма.

Таким образом, передачи на вариаторе решают две критически важные задачи – задний ход и ресурс.

Однако отличия от автомата действительно есть и они существенные

Отличие передач вариатора

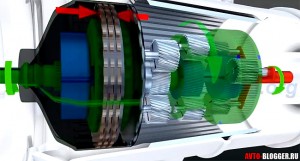

В автоматической коробке передач, если грубо выразиться, первичный вал (от двигателя) и вторичный вал (к колесам), соединяются как раз планетарными передачами. То есть здесь они непосредственно работают, меняют передаточные числа.

В вариаторе все по-другому — да есть планетарный ряд, но он служит только для соединения вала от двигателя с первичным валом вариатора, здесь нет прямого соединения как на автомате, по сути, это промежуточное звено.

Механизмы вроде похожие, а назначения разные – это стоит понимать.

Минусы внедрения передач

Минусы тут стандартные, всего их три:

• Это более сложная конструкция. Ведь в гидроблок добавляются пакеты соленоидов, которые руководят подачей давления в пакеты фрикционных дисков
• Обслуживание. Масло в вариаторе нужно менять еще чаще, чтобы не загрязнять соленоиды, каналы гидроблока, иначе пакеты фрикционов будут пробуксовывать, что негативно скажется на конусах и ремне
• Перегрев. Опять же коробку стоит эксплуатировать бережно, буксовать, таскать грузы, любые движения, что приводят к перегреву мягко сказать нежелательны. Страдают не только конусы и ремень, но и фрикционные диски

Минусы есть, но если грамотно использовать коробку, то они несущественны

Сейчас видео версия, смотрим

ИТОГ: Практически на всех современных вариаторах всех марок (НИССАН, МИЦУБИШИ, ЛАДА, РЕНО, КИА, ТОЙОТА и т.д.) есть планетарные передачи, механизм которых похож на АКПП, обычно это две вперед и она назад. Реализовано это было для заднего хода, а также для продления ресурса вариатора, он стал действительно дольше ходить, сейчас все меньше историй, когда выходит из строя в 60 – 70 000 км.

Чем отличается вариатор от автомата

Прежде чем мы перейдем к сравнительным характеристикам вариатора и автоматической КПП, вам будет полезно узнать устройство и принцип действия первого и второго агрегатов. Эта информация поможет вам сделать правильные выводы в конце повествования. Итак, начнем с вариатора.

Основное отличие вариатора (Сontinuosly Variable Transmission, CVT — англ.) от любой коробки передач (как автоматической, так и ручной) является отсутствие фиксированных передач. У каждого такого агрегата существует некий диапазон, в которых находится передаточное усилие (число) при определенных условиях в конкретный момент времени. Это становится возможным благодаря тому, что в основе работы вариатора лежит другой иной принцип работы, нежели у КПП.

Как работает вариатор? Его принцип действия заключается в использовании ременной передачи (чаще всего в современных машинах используется металлический ремень или цепь), которая передает усилия межд ведущим валом (от двигателя) и ведомым валом (идущим далее к колесам). При этом передаточное число меняется плавно за счет плавного же изменения диаметра как ведущего, так и ведомого валов. Для этого используются специальные методики. Каждый современный автопроизводитель имеет собственные наработки в этой области. Однако все вариаторы можно разделить на два основных типа:

• клиноременной;
• тороидный.

Основой клиноременной передачи является трапециевидный зубчатый ремень (некоторые автопроизводители используют цепь или ремень из металлических пластин). Вторая составляющая — это два шкива, которые образованы коническими дисками. Они могут изменять свой диаметр, благодаря чему возможно изменение скорости и значения передаваемого крутящего момента.

Работа происходит по следующему алгоритму. При нажатии водителем на педаль акселератора ведущий шкив передает вращение от двигателя к ведомому валу. Однако его конструкция создана таким образом, что при действии центробежных сил в силу увеличения оборотов щеки дисков сжимаются и выталкивают приводной ремень от центра шкива к его краю. А на ведомом валу происходит обратный процесс. То есть, у него щеки разжимаются и ремень двигается к центру шкива. Так плавно изменяется передаточное число и усилия. Когда педаль акселератора отпущена происходит обратный процесс.

Схема работы тороидного вариатора

Тороидный вариатор имеет другой принцип действия. Вместо валов у него имеются два колеса со сферической поверхностью. Между зажаты ролики. Одно из колес — ведущее, второе — ведомое. Изменение значения передаваемого крутящего момента и передаточного числа возникает в силу изменения силы трения между колесами и роликами. Изменение положения роликов в поперечной плоскости позволяет изменять и передаточное число. Когда ролик находится горизонтально, то ведущее и ведомое колеса крутятся с одинаковой угловой скоростью. Когда же ролики меняют свое положение, изменяется и передаточное число.

Однако в силу сложности конструктивных решений и технологий изготовления отдельных частей тороидные вариаторы используются редко. Поэтому в дальнейшем мы будем рассказывать о клиноременных устройствах, как наиболее популярных в автомобилестроении.

Масла для вариаторов отличаются от других трансмиссионных жидкостей. Они имеют соответствующее обозначение — CVT. Дело в том, что эти масла не только смазывают, но и предотвращают проскальзывание. Именно благодаря этому свойству становится возможным эксплуатация ремня по передаче крутящего момента между валами. В связи с этим нельзя допускать “масляного голодания”. В противном случае ремень или цепь начнет проскальзывать по рабочим поверхностям валов, тем самым значительно изнашивая их.

Работа автоматической КПП

Основными элементами автоматической коробки передач являются гидротрансформатор и механический редуктор. Гидротрансформатор в данном случае выполняет роль автоматического сцепления, а редуктор передает механическое усилие между шестернями. Крутящий момент от вала двигателя передается посредством гидротрансформатора, который работает, основываясь на имеющемся давлении масла. Также в конструкцию АКПП входят стальные диски с фрикционами, а также муфты. Они выполняют механическую функцию сцепления, то есть, при их сжатии и расжатии выполняется включение необходимых муфт, которые в данном случае выполняют роль передач в коробке.

АКПП имеет свои преимущества и недостатки, о которых мы поговорим далее. Именно они позволят нам увидеть, чем вариатор отличается от автомата и что лучше в тех или иных условиях.

Работа автоматической КПП

Преимущества и недостатки вариатора

Для наглядности плюсы и минусы вариатора представим в виде таблицы.

Помните, что на машине с вариатором нельзя буксировать прицеп или другие транспортные средства. Также нельзя буксировать саму машину с выключенным двигателем. Исключение составляет случай, когда вывешивается приводная ось.

Теперь для создания полноты картины перейдем к описанию преимуществ и недостатков автоматической трансмиссии. Это даст нам возможность определиться с выбором, что лучше — коробка-автомат или вариатор.

Роботизированная коробка передач

Роботизированная коробка передач (робот) – механическая трансмиссия, в которой функции переключения передач и управления сцеплением автоматизированы. Эту роль здесь выполняют два привода, один из которых отвечает за управление механизмом переключения передач, второй – за включение и выключение сцепления.

Робот призван объединить в себе достоинства механической КПП и автомата. Он сочетает в себе комфорт в управлении (от автомата), а также надежность и экономию топлива (от механики).

Устройство и принцип работы робота

Основными элементами, входящими в состав роботизированной КПП, являются:

• механическая коробка передач;
• сцепление и привод сцепления;
• привод переключения передач;
• блок управления.

Принцип действия робота практически не отличается от функционирования обычной механики. Разница заключается в системе управления. Этим в роботе занимаются гидравлические и электрические приводы. Гидравлические элементы обеспечивают быстрое переключение, но требуют затрат дополнительных ресурсов. В электрических же приводах, наоборот, затраты минимальны, но при этом возможны задержки в их работе.

Устройство роботизированной КПП

Роботизированная трансмиссия может функционировать в двух режимах: автоматическом и полуавтоматическом. В автоматическом режиме электронное управление создает определенную последовательность управления коробкой. За основу процесса берутся сигналы входных датчиков. В полуавтоматическом (ручном) режиме передачи переключаются последовательно с помощью рычага переключения. В некоторых источниках роботизированную трансмиссию называют “секвентальной коробкой передач” (от лат. sequensum – последовательность).

Преимущества и недостатки робота

В роботизированной коробке передач собраны все плюсы автомата и механики. Однако при этом нельзя сказать, что она лишена недостатков. К таким недостаткам относятся:

1. Трудности с адаптацией водителя к КПП и непредсказуемость поведения робота в сложных дорожных условиях.
2. Некомфортное движение по городу (резкие старты, толчки и рывки при переключении передач держат водителя в постоянном напряжении).
3. Возможен и перегрев сцепления (во избежание перегрева сцепления необходимо при остановках включать режим «нейтралка», что, само по себе, также утомляет).
4. «Эффект задумчивости» при переключении передач (кстати, такой же минус у вариатора). Это не только раздражает водителя, но и создает опасную ситуацию при обгоне.
5. Невозможность буксировки, что также присуще и вариатору.
6. Возможность скатывания автомобиля назад на крутом подъеме (при вариаторе это невозможно).

Из вышеперечисленного делаем вывод, что роботизированной КПП еще далеко до комфорта автомата. Переходим к положительным моментам роботизированной трансмиссии:

1. Невысокая стоимость в сравнении с тем же автоматом или вариатором.
2. Экономичный расход топлива (здесь механика даже уступает, а вот вариатор в этом плане лучше: плавное и бесступенчатое переключение позволяет сэкономить больше топлива).
3. Жесткая связь двигателя с ведущими колесами, за счет чего можно «газом» выводить машину из заноса или осуществлять торможение двигателем.

Робот с двумя сцеплениями

В связи с многочисленными минусами, присущими роботизированной КПП, разработчики решили пойти дальше и все-таки реализовать идею создания коробки передач, которая бы объединила в себе все плюсы автомата и механики.

Робот с двумя сцеплениями DSG

Так появился робот с двойным сцеплением, разработанный концерном Volkswagen. Он получил название DSG (Direct Shift Gearbox), что в переводе с английского означает “коробка передач с синхронизированным переключением”. Преселективная трансмиссия – это еще одно название второго поколения роботов.

Коробка оснащена двумя дисками сцепления: один включает четные передачи, другой – нечетные. Обе передачи постоянно включены. Во время движения автомобиля один диск сцепления находится в постоянной готовности, а другой – в сомкнутом состоянии. Первый включит свою передачу сразу же, как только второй разомкнется. В результате переключение передач происходит практически мгновенно, а плавность работы сравнима с вариатором.

Коробка с двумя сцеплениями обладает следующими характеристиками:

• она экономичнее автомата;
• более комфортна, чем простая роботизированная коробка;
• передает больший крутящий момент,нежели вариатор;
• обеспечивает такую же жесткую связь колес с двигателем, как и механика.

С другой стороны, стоимость этой коробки будет выше стоимости механики, а расход выше, чем у робота. С точки зрения комфорта, вариатор и автомат все равно выигрывают.

Преимущества и недостатки АКПП

Информацию о них также приведем в виде таблицы.

Одним словом, АКПП на сегодняшний день является более надежной системой, особенно при пробеге свыше 100 тысяч километров. Единственным условием, как и в любом автомобильном агрегате является своевременный и достаточный уход.

АВТОМАТ (АКПП)

Это первая из автоматических трансмиссий, появилась на заре автомобилестроения, сразу после механики. Одна из самых надежных, комфортных и понятных коробок передач.

ЦЕНА – это минус. Стоимость автомобиля с АКПП (именно с классическим гидротрансформатором), прибавляет авто примерно от 40 000 рублей (чем выше класс автомобиля, тем больше цена). Также стоимость ремонта высокая, сюда можно добавить еще и стоимость обслуживания. Если что-то накрывается в автомате, например по причине неправильного обслуживания, стоимость за ремонт может исчисляться десятками тысяч! Поэтому важно менять масло внутри, хотя бы раз в 60 000 км, это реально продлевает срок службы

КОМФОРТ – особо писать нечего, две педали (газ и тормоз) – просто рай для новичка. НА пригорках машина не катится назад (если стоит в режиме «D – DRIVE»), есть «P-PARKING» (которая является как бы небольшой заменой ручнику, но не до конца), в пробках толкаться – нет проблем. ДА и если честно, то в городе эта коробка передач очень удобна. При переключениях есть небольшие толчки, особенно если это 4-ступенчатая АКПП, на 6 или 8 ступенчатых толчки практически не заметны.

По минусам, вы не контролируете АКПП сами, за вас как бы решает автоматика что включить, что будет лучше в данный момент (даже если ехать в ручном режиме). Разгон не такой динамичный, идут потери на раскручивание гидротрансформатора. Также не советую эту коробку перегревать, например, таская сзади автомобиля грузы или буксуя в грязи, это быстро сокращает ее ресурс (этот совет для обычных автомобилей). Конечно есть коммерческие авто на автоматах, но там переваривается большой крутящий момент и вес, сравнивать бессмысленно.

НАДЕЖНОСТЬ – на высоком уровне. Эти трансмиссии могут ходить и по 300 – 400 000 км без ремонта, конечно если соблюдать правила эксплуатации. Получается что на МКПП, в 120 – 150 000 км пробега, вы в любом случае будете менять навесное (что выльется в 10 – 15000 рублей), а в АКПП, вам нужно будет менять масло и фильтр, если получится (одна замена около 6 000 рублей). Получаются практически те же самые деньги.

НО еще раз, АКПП достаточно быстро можно убить, если перегреть ее или таскать большие грузы сзади. Например, когда вы застряли, и буксуете, долго буксуете, идет сильный нагрев масла (некоторые АКПП, могут сами отключить связь от мотора)

Если подвести итог, то ходят долго, но при условиях правильной эксплуатации и замены масла

ЭКОНОМИЯ ТОПЛИВА – здесь минус. В устройстве АКПП, лежит гидротрансформатор, то есть нет жесткой зацепки между мотором и коробкой передач (на высоких оборотах есть механические зацепки, а вот на низких — нет), момент здесь передается при помощи давления масла (почитайте вот эту статью). Поэтому есть механические потери, соответственно больший расход топлива. Нет наката как у МКПП (точнее нейтральная есть, но включать ее нежелательно)

ПОТЕНЦИАЛ ДЛЯ РАЗВИТИЯ – не сказать что он большой, но он есть. Например, сейчас в массовом сегменте используются коробки на 4 или 6 передач, однако в скором будущем будут использоваться на 6 или 8 передач, а на люксовых авто и по 10 – 12. Это дает переключения практически без рывков, более быстрый разгон, и небольшую экономию топлива. Однако бесконечно увеличивать передачи нельзя, коробка получится ОЧЕНЬ сложной, и ее ремонт будет стоить намного дороже. Можно также поиграться с шестернями и передаточными числами.

Лично я считаю, что АКПП это самая надежная и самая беспроблемная трансмиссия среди автоматических. Лучше выбрать ее!

Дополнительные сведения об автоматической трансмиссии

Приведем еще несколько интересных фактов, которые наверняка помогут будущему автовладельцу, и он сможет определиться, какая коробка передач лучше — автомат или вариатор.

График разгона машины с вариатором и АКПП

1. Объем трансмиссионного масла в АКПП больше (хотя и незначительно, это зависит от конкретной модели). Но это зачастую не сказывается на стоимости, поскольку цена оригинальной жидкости для вариатора, как правило, выше.
2. Замену масла и фильтров на вариаторе необходимо проводить чаще. А в процессе эксплуатации следить, чтобы оно не почернело и не потеряло своих характеристик, поскольку его качество критически важно для агрегата.
3. Обычно автопроизводители рекомендуют менять масло в вариаторе через каждые 60 тысяч километров пробега. Однако по отзывам многих автовладельцев машин с вариатором лучше делать это раньше, приблизительно на 50 тысячах. Причем необходимо выполнять замену не только непосредственно масла, но и фильтров, благо стоят они недорого.
4. На вариаторе нельзя резко стартовать с места. Вся суть его работы сводится к оптимизации скорости и крутящего момента с тем, чтобы механизм работал в щадящем режиме. Поэтому, если вы любите “погонять”, то такой вариант трансмиссии вам явно не подойдет. Также на вариаторе нельзя буксовать и тянуть прицепы или другие ТС.
5. Для вариатора одинаково вредны долгая езда как на самой высокой, так и на низкой скорости. Дело в том, что при этих двух условиях ремень испытывает значительные механические нагрузки, от чего он изнашивается. Кроме этого, повышается температура масла. Следует подумать о дополнительном охлаждении. Поэтому если вы часто стоите или медленно передвигаетесь в городских “пробках”, то еще раз подумайте о целесообразности покупки автомобиля с вариаторной трансмиссией.
6. При эксплуатации машины с вариатором в значительный мороз обязательно прогрейте двигатель с тем, чтобы уменьшить вязкость трансмиссионного и других масел. В противном случае ремень вариатора будет проскальзывать, дополнительно изнашивая свою поверхность и поверхности шкивов.
7. Нежелательно покупать машину с вариатором на вторичном рынке. Существует большая вероятность того, что проблемы в первую очередь возникнут именно с этим узлом. Проверить состояние ремня достаточно просто. Для этого нужно проехать на машине по ровной дороге с небольшой скоростью расстояние около 1 километра. Если в процессе езды вы почувствуете рывки — от покупки такой машины однозначно придется отказаться.
8. Следите за состоянием датчика скорости. При его выходе из строя электроника переводит вариатор в аварийный режим. Если это происходит на ходу, то выполняется “торможение двигателем”, что бывает вредно для автомобиля.
9. Своевременная замена масла для вариатора крайне важна. Дело в том, что если масло потеряет свои эксплуатационные свойства, то постепенно забьется гидроблок вариатора, соответственно, масляный насос не сможет нагнетать нормальное рабочее давление. Вследствие этого валы не смогут сжимать и разжимать ремень, он начнет буксовать на них и сильно изнашиваться. В самом худшем случае он порвется и “разорвет” все внутренности вариатора.
10. Замену ремня вариатора необходимо производить через каждые 120…150 тысяч километров пробега вне зависимости от его состояния.

Отличие коробки автомат от вариатора

Прежде всего, хотя в плане функциональности данные КПП похожи, каждая из указанных типов трансмиссий сильно отличается друг от друга, имеет свои достоинства и недостатки. Если сравнивать классический автомат и вариатор CVT, АКПП появилась на автомобилях намного раньше.

Классическая автоматическая коробка переключения передач на многих авто представлена ступенчатым гидромеханическим автоматом. Переключение скоростей происходит автоматически, то есть без участия водителя. Прямая связь между ДВС и колесами автомобиля отсутствует. Передача крутящего момента осуществляется посредством двух турбин и рабочей жидкости в гидротрансформаторе.

Основные составляющие АКПП:

• механизм управления КПП, который реализован при помощи гидравлической и электронной системы;
• гидротрансформатор (служит сцеплением, функцией которого является преобразование и передача крутящего момента для плавного переключения передач);
• планетарная коробка передач;

Достоинства автоматической коробки:

• надежность;
• комфорт и удобство вождения;
• ремонтопригодность;

Также АКПП имеет и свои недостатки:

• потери в гидротрансформаторе приводят к повышенному расходу топлива;
• высокая производственная стоимость агрегата (сложные технологические процессы);
• регулярное и дорогое техническое обслуживание;
• трудоемкие и дорогие ремонтные работы;
• повышенные эксплуатационные требования и ограничения;

Например, особенности эксплуатации АКПП включают в себя необходимость в прогреве коробки, особенно в холодное время года. Также нужно делать паузу между переключением режимов «R» и «D». Требуется избегать резких стартов, не допускать пробуксовок коробки при преодолении сложных участков и т.д.

• Вариаторная коробка переключения передач (CVT) также является одной из разновидностей автоматической трансмиссии. При этом вариатор – бесступенчатая коробка передач, которая плавно изменяет скорость вращение колес в зависимости от скорости вращения коленчатого вала двигателя. Если просто, крутящий момент изменяется посредствам двух конусов и ременного соединения между ними.

Вариаторные коробки могут различаться по устройству:

• бесступенчатая коробка с тороидной передачей (передача усилия осуществляется посредством конусовидных дисков и роликов, заменяющих ремень);
• бесступенчатая коробка с цепной передачей (передача мощности за счет звеньев цепи) или коробка с ременной передачей трапециевидного сечения. Изменение передаточного числа происходит посредством сведения и разведения шкивов при движении автотранспортного средства.

Отметим, что второй тип вариатора (цепной или ременной) более распространен. Сама коробка CVT, как и АКПП, имеет гидротрансформатор в качестве сцепления. Как и автоматическая коробка, вариатор получил свои плюсы и минусы.

Рекомендуем также прочитать статью о том, как отличить вариатор от автомата визуально. Из этой статьи вы узнаете, на что обратить внимание при осмотре автомобиля с АКПП и как понять, какая коробка стоит на машине, вариатор или автомат.

Основные преимущества вариаторной коробки:

• плавное изменение скорости (без рывков, вибраций или толчков);
• скорость увеличивается без постороннего шума;
• двигатель всегда работает в оптимальном режиме;
• тяга более ровная и постоянная, высокая топливная экономичность;

Что касается недостатков:

• данный агрегат не рассчитан на высокие нагрузки, имеет меньший ресурс, чем АКПП;
• отмечается высокая сложность и дороговизна ремонтных работ:
• устанавливается в паре с маломощными моторами (при большом крутящем моменте ремень проскальзывает на конусах, отмечен быстрый износ ремня и выработка на конусах);
• качественная работа коробки сильно зависит от исправности различных электронных датчиков, причем выход из строя указанных датчиков приведет к сбою в работе всей трансмиссии;
• высокая стоимость рабочей жидкости, необходимость в более частой замене масла в вариаторе;
• строгие ограничения при буксировке автомобиля с вариаторной коробкой переключения передач;

Подытожим…

Несмотря на все имеющиеся недостатки, на сегодняшний день вариаторы являются наиболее совершенным видом трансмиссии. Их преимущества оценили десятки тысяч водителей по всему миру. Что касается упомянутых недостатков, то автопроизводители постоянно работают над усовершенствованием конструкции вариаторов, поэтому можно с уверенностью сказать, что они постепенно вытеснят автоматическую и механическую трансмиссию с рынка.

Напоследок предоставим информацию с тем, чтобы дать лучшее понимание, кому больше подойдет покупка машины с вариаторной трансмиссией:

• вариатор не любит агрессивный стиль езды;
• не рекомендуется на вариаторной трансмиссии долгое время ехать на предельно низкой или высокой скоростях;
• при эксплуатации вариатора при очень высокой или низкой температурах необходимо создать специальные условия;
• машину с вариатором нельзя буксировать с выключенным двигателем (можно буксировать при вывешенной приводной оси), а также нельзя с ее помощью буксировать другие транспортные средства или прицепы;
• ездить желательно только по ровным дорогам, так как приводной ремень вариатора боится значительных ударных нагрузок;
• своевременно производить замену масла и приводного ремня.

Таким образом, перед покупкой машины с вариатором необходимо подготовить себя к условиям ее будущей эксплуатации. Особенно, если вы до этого пользовались исключительно механической КПП. Однако со временем вы привыкнете и наверняка останетесь довольны выбором. Только не забывайте вовремя обслуживать вариаторную трансмиссию и соблюдать правила эксплуатации автомобиля, описанные выше.

Заключение

Учитывая всю приведенную выше информацию, можно сказать, что однозначного ответа на вопрос что лучше — вариатор или “автомат”, не существует. Ведь эти два агрегата очень отличаются друг от друга, и каждый имеет свои особенности. Поэтому выбор необходимо делать на основании условий эксплуатации машины. Кроме этого, помните, что в настоящее время на отечественном авторынке представлены вариаторы, далекие от совершенства (“сырые”). Автопроизводители постоянно работают над их развитием, и есть все предпосылки, что в будущем они займут свое место на рынке.

Разница между вариатором и автоматической коробкой передач: в чем отличие коробки автомат от вариатора

Самые главные критерии при выборе автомобиля – надежность, комфорт и безопасность. В первую очередь, необходимо понимать, для чего приобретается авто, а также в каких условиях будет эксплуатироваться машина. При этом нужно определиться не только с силовой установкой, но и с видом установленной трансмиссии.

Если говорить о трансмиссии автомобиля, то на сегодня можно выделить два вида: механическая и автоматическая. Более того, автоматом может быть классическая АКПП, вариатор CVT или коробка-робот. С учетом того, что первые два типа наиболее распространены, далее мы рассмотрим отличие вариатора от автоматической коробки передач.

Отличие коробки автомат от вариатора

Прежде всего, хотя в плане функциональности данные КПП похожи, каждая из указанных типов трансмиссий сильно отличается друг от друга, имеет свои достоинства и недостатки. Если сравнивать классический автомат и вариатор CVT, АКПП появилась на автомобилях намного раньше.

Основные составляющие АКПП:

• механизм управления КПП, который реализован при помощи гидравлической и электронной системы;
• гидротрансформатор (служит сцеплением, функцией которого является преобразование и передача крутящего момента для плавного переключения передач); коробка передач;

Достоинства автоматической коробки:

• надежность;
• комфорт и удобство вождения;
• ремонтопригодность;

Также АКПП имеет и свои недостатки:

• потери в гидротрансформаторе приводят к повышенному расходу топлива;
• высокая производственная стоимость агрегата (сложные технологические процессы);
• регулярное и дорогое техническое обслуживание;
• трудоемкие и дорогие ремонтные работы;
• повышенные эксплуатационные требования и ограничения;

Например, особенности эксплуатации АКПП включают в себя необходимость в прогреве коробки, особенно в холодное время года. Также нужно делать паузу между переключением режимов «R» и «D». Требуется избегать резких стартов, не допускать пробуксовок коробки при преодолении сложных участков и т.д.

также является одной из разновидностей автоматической трансмиссии. При этом вариатор – бесступенчатая коробка передач, которая плавно изменяет скорость вращение колес в зависимости от скорости вращения коленчатого вала двигателя. Если просто, крутящий момент изменяется посредствам двух конусов и ременного соединения между ними.

Вариаторные коробки могут различаться по устройству:

• бесступенчатая коробка с тороидной передачей (передача усилия осуществляется посредством конусовидных дисков и роликов, заменяющих ремень);
• бесступенчатая коробка с цепной передачей (передача мощности за счет звеньев цепи) или коробка с ременной передачей трапециевидного сечения. Изменение передаточного числа происходит посредством сведения и разведения шкивов при движении автотранспортного средства.

Рекомендуем также прочитать статью о том, как отличить вариатор от автомата визуально. Из этой статьи вы узнаете, на что обратить внимание при осмотре автомобиля с АКПП и как понять, какая коробка стоит на машине, вариатор или автомат.

Основные преимущества вариаторной коробки:

• плавное изменение скорости (без рывков, вибраций или толчков);
• скорость увеличивается без постороннего шума;
• двигатель всегда работает в оптимальном режиме;
• тяга более ровная и постоянная, высокая топливная экономичность;

Что касается недостатков:

• данный агрегат не рассчитан на высокие нагрузки, имеет меньший ресурс, чем АКПП;
• отмечается высокая сложность и дороговизна ремонтных работ:
• устанавливается в паре с маломощными моторами (при большом крутящем моменте ремень проскальзывает на конусах, отмечен быстрый износ ремня и выработка на конусах);
• качественная работа коробки сильно зависит от исправности различных электронных датчиков, причем выход из строя указанных датчиков приведет к сбою в работе всей трансмиссии;
• высокая стоимость рабочей жидкости, необходимость в более частой замене масла в вариаторе;
• строгие ограничения при буксировке автомобиля с вариаторной коробкой переключения передач;

Подведем итоги

Как видно, основное отличие вариатора от автоматической коробки передач состоит в устройстве. Также, исходя из вышесказанного, можно выделить несколько важных отличий данных типов автоматических КПП.

Рекомендуем также прочитать статью о том, какие бывают виды и типы коробок автомат. Из этой статьи вы узнаете о разновидностях АКПП, а также о преимуществах и недостатках разных видов автоматических трансмиссий.

Хотя вариатор изначально дешевле, в дальнейшем его дороже обслуживать, чем АКПП. При этом ремонт вариатора отличается высокой сложностью и дороговизной. В итоге, разобравшись с тем, в чем разница между вариатором и автоматом, можно сделать выбор с учетом ряда особенностей рассмотренных выше типов автоматических трансмиссий.

Как определить тип коробки на машине визуально: автомат или вариатор. Как понять, что стоит на авто, АКПП или вариатор CVT. Доступные способы определения.

Срок службы различных типов АКПП: гидромеханический автомат, вариатор, робот. Сколько служат различные автоматические трансмиссии, ресурс и надежность.

Чем отличается «классическая» АКПП с гидротрансформатором от роботизированной коробки передач с одним сцеплением и преселективных роботов типа DSG.

Какие существуют виды и типы АКПП: разновидности автоматических коробок передач, отличия, основные преимущества и недостатки различных типов КПП автомат.

Автоматическая коробка передач АТ или роботизированная автоматизированная трансмиссия АМТ: какая КПП лучше, особенности «автомата» и «робота». Рекомендации.

Отличия коробки робот от автоматической КПП: на что обратить внимание. Как отличить робот от автомата (визуально, в движении). Рекомендации.
