Решил описать протяжку силового провода и remote, может кому пригодится. Так же опишу косяки, которые я заметил в течении 2 месяцев эксплуатации, которые надо будет устранить. Информация на драйве есть, но подробного описания с фото толком нет. В основном описание сводилось к «я протянул силовой провод в левом крыле», «rem взял с антенны»…

Пока я находился в поиске бу усилителя, решил не терять время и протянуть провода

Силовой провод.

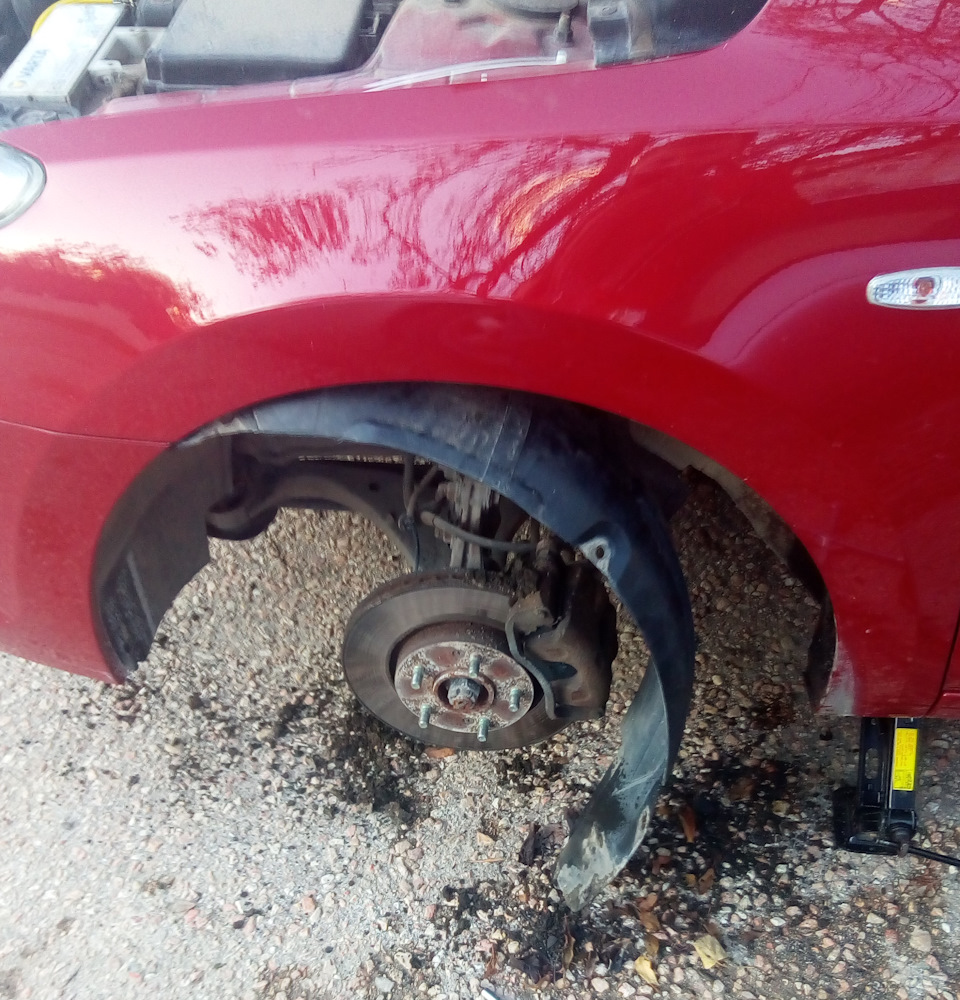

В первую очередь откручиваем колесо, брызговик, локер. Подробно описывать не вижу смысла, надеюсь с этим проблем ни у кого не возникнет.

Все болты, которыми крепился локер, от московской химии, удалось открутить только с помощью WD и заклинаний

И вот тут я удивился — под снятым локером оказался еще один… Думаю так будет не у всех, наверное был установлен как доп.

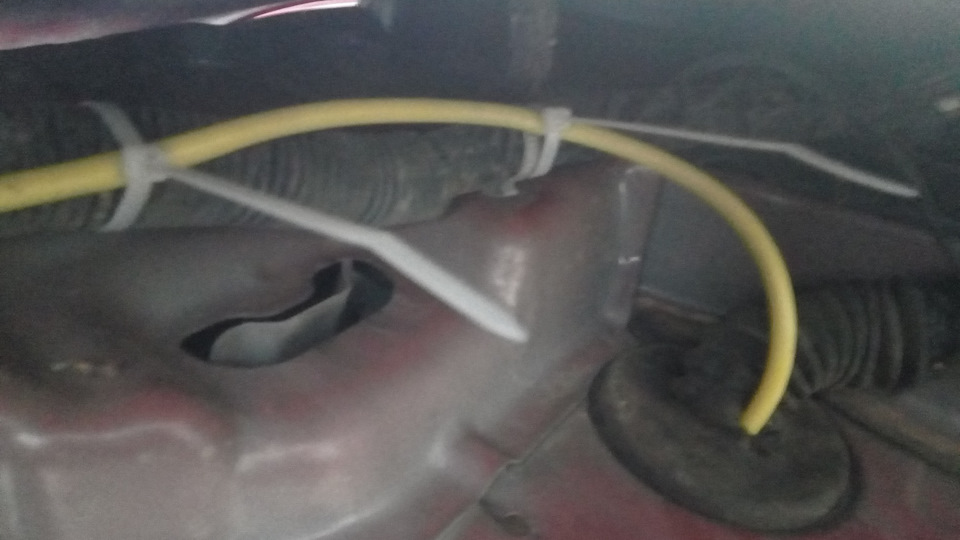

Далее заводим провод в крыло рядом с фарой. Там в крыло заходит целая коса, места более чем достаточно.

Провод обязательно надо жестко крепить на хомуты к косе, чтобы со временем не перетерся об острые края крыла, иначе быть беде. В идеале провод защитить гофрой или так называемой змейкой (косяк номер один). Провод подключать к АКБ только через предохранитель! Предохранитель не далее 30 см от плюсовой клеммы. Предохранитель в идеале крепко закрепить, я же временно засунул колбу в кожух АКБ (косяк номер два).

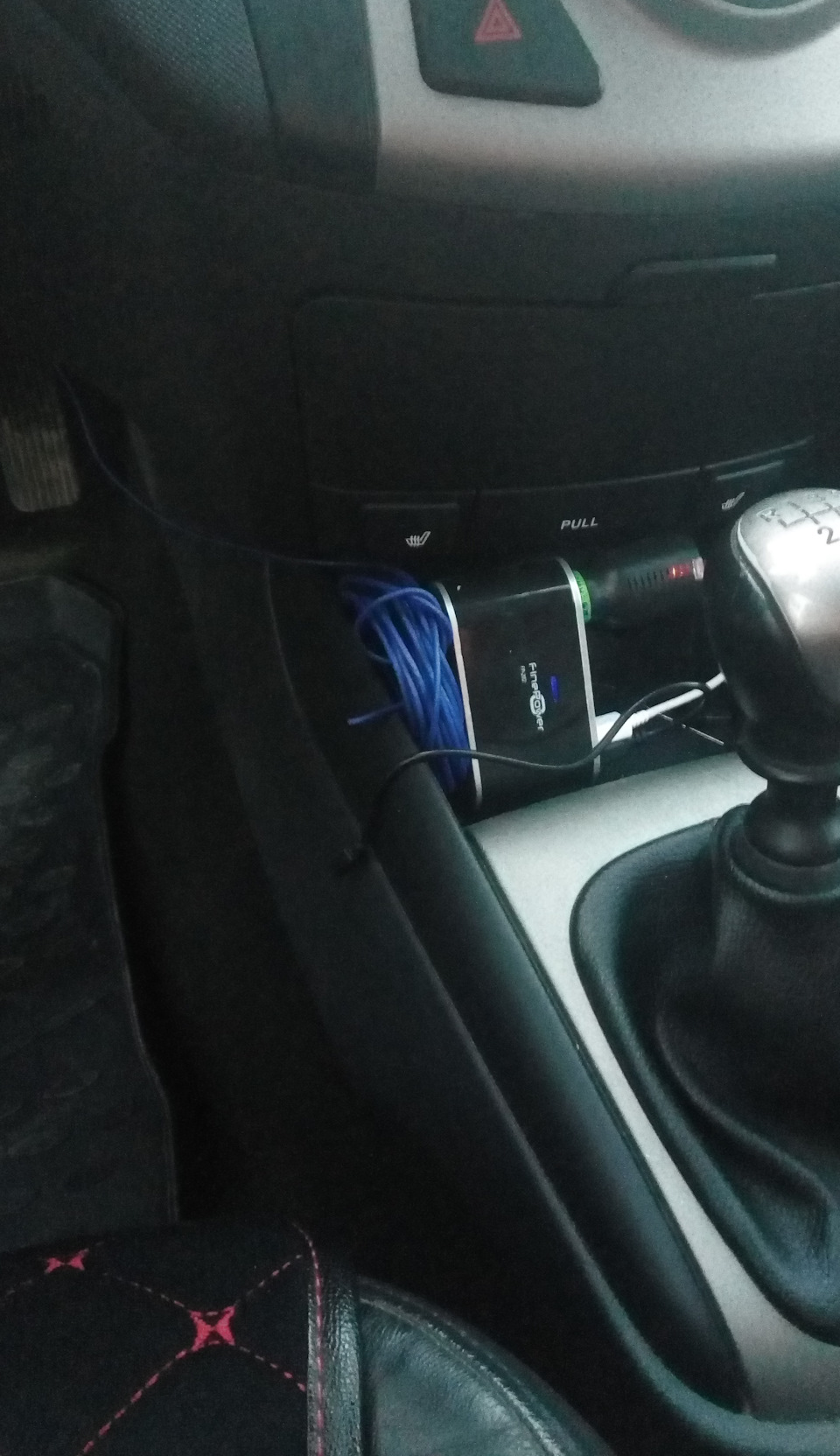

На первое время кинул провод под коврик. Далее его надо будет засунуть под пластиковую накладку места для отдыха левой ноги.

Главное не соединять провод с + клеммой АКБ, до тех пор, пока провод не будет подключен к усилителю, иначе можно его случайно коротнуть на кузов!
Провода купил 5 метров, в принципе хватило бы и 4.
Сечение провода 8ga (8.3 кв.мм) (очередной косяк). В принципе не косяк, на подобный саб хватит, но теперь столкнулся с тем, что буду ставить еще один усилок на динамики. Теперь для второго усилка надо протягивать еще один такой же провод, либо заменить на более толстый (уже куплен 25 кв.мм)

Remote

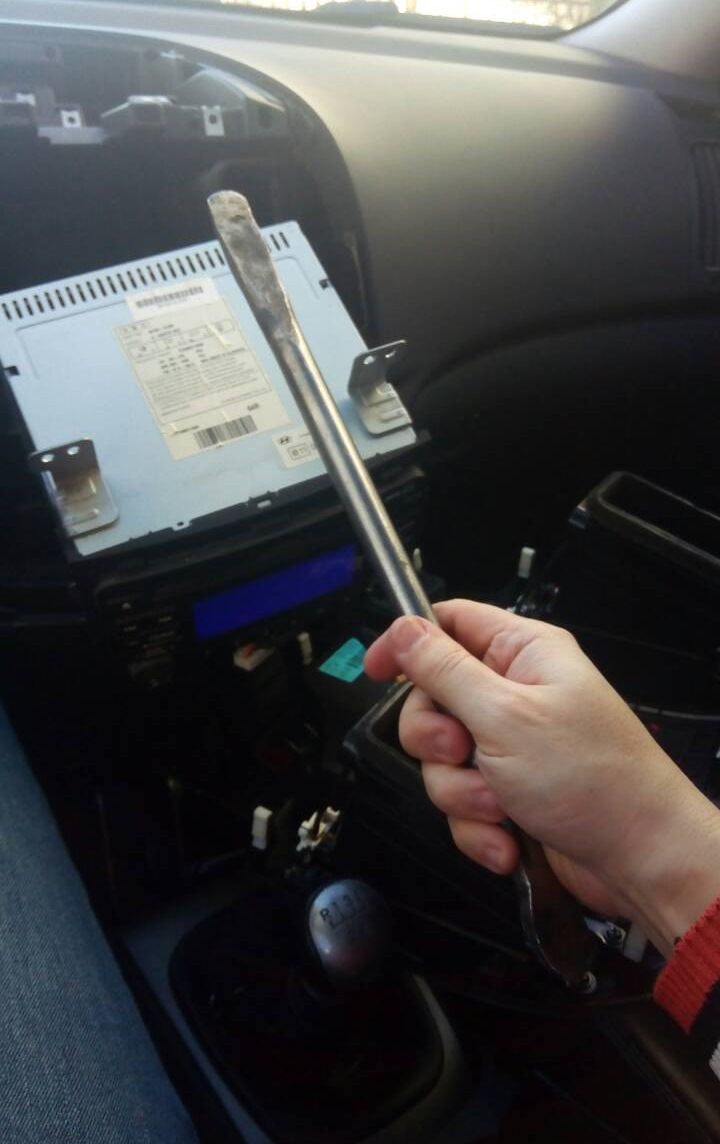

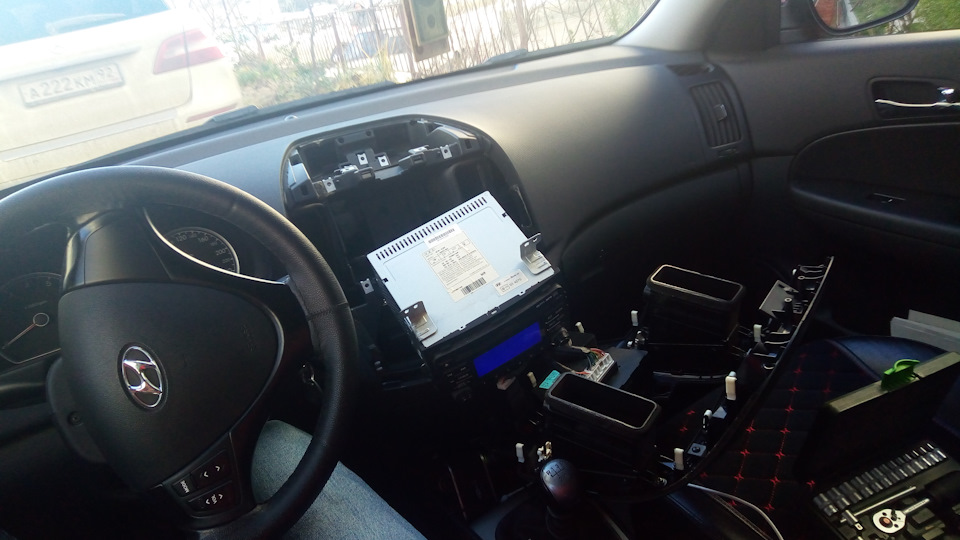

Самым сложным оказалось разобрать панель, чтобы добраться до колодки сзади магнитофона. По разбору панели на драйве очень много информации, не вижу смысла описывать. Единственной сложностью для меня было то, что панель оооооочень плотно сидит. Снять смог только с помощью монтировки, обмотанной тряпкой, чтобы не поцарапать пластик.

Провода от климата и ГУ не отсоединял, их длины вполне достаточно, чтобы подлезть к необходимому проводу и подкинуть на него remote усилителя.

На просторах драйва, в НЕСКОЛЬКИХ источниках, нашел что rem можно взять с питания FM антенны на колодке к магнитофону (косяк номер четыре). Не буду расписывать как подключал, так как информация оказалась НЕ ВЕРНОЙ!
Обнаружилось это только спустя неделю, когда уже был установлен усилитель и все подключено. Включаю я музон, а саб молчит. Испугался, думаю накосячил. А потом что-то дернуло меня включить радио, и о чудо, усилитель возбудился! Тут то все в голове и срослось, питание на антенну приходит только когда включено радио.
В итоге пришлось разобрать еще раз и переделать правильно. А потом еще раз разобрать, долго искал фонарик, потом дошло что он остался внутри…
В итоге rem взял с провода, который дает питание на магнитолу, когда поворачиваешь ключ в первое положение.

Провод купил 5 метров, хватило бы 4

Делал подобное впервые, поэтому если кто разбирается в автозвуке, рад буду дельным советам!

⭐ ⭐ ⭐ ⭐ ⭐ На первый взгляд, подключение усилителя в машину может показаться сложным. Проложить питание, подключить магнитолу и динамики. Но если в ваших руках есть хорошая пошаговая инструкция, проблем не возникнет, и без разницы 4 или 2-х канальный усилитель. Не спешите обращаться в автосервис, установка специалистами обойдётся дорого, поэтому в целях экономии стоит попытаться разобраться в подключении самостоятельно, в этом поможет данная статья.

Для работы усилителя необходимо:

Подать на него хорошее питание;
Подать сигнал от магнитолы. Более подробную информацию можете прочитать изучив схему подключения магнитолы;
Подключить акустику или сабвуфер.

Фотография правильно подключённого усилителя

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Качественная установка автомобильного усилителя, ни один провод не болтается всё эстетично.
Неправильное подключение усилителя, используются силовые провода разного сечения.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

таблица в которой показано соотношение мощность и длины провода на его сечение.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Установленный предохранитель который защищает провод в случае замыкания.

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

В данной таблице показано, номинальную мощность предохранителя для разных сечений проводов.

Подключаем межблочные провода и управляющий (REM)

В данные разъёмы подключаются межблочные провода, по которым идёт звуковой сигнал на усилитель.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Провод, который отвечает за включение усилителя.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Заключение

И напоследок, есть желание помочь проекту? Подписывайся на группу “Вконтакте” и “Instagram”. Спасибо, и добро пожаловать в банду ��

Акустические провода

Акустические провода укладываются, как правило, по противоположному порогу салона. В остальном тут все схоже с силой. Гофры, клеммы, надежность контактов. Следить, чтоб провод не заламывало, не перетирало и не передавливало.

В двери провода нужно выпускать только в резиновых дверных гофрах.

Они и провод защитят и защитят переход провода через металл (по краям такой гофры имеются резиновые кольца закрывающие металл).

В ходе эксплуатации авто следите, чтоб эти гофры не трескались, не заламывались и не вылазили из отверстий. Иначе перекладка поломанных проводов в дверях станет для вас обычным делом.

Для подключения динамиков, в случае необходимости, рекомендую напаять клеммы нужного размера на провод и усадить и провод и клеммы в термоусадку, промаркировав + -.

Межблочные провода

Тут совсем все просто. Укладывать либо вместе с акустическими проводами, либо посередине салона отдельно.

Укладывать межблоки с силовой проводкой НЕЛЬЗЯ!

В остальном все также: защищаем, следим, чтоб не передавило и не затерло провода. Ну и еще нужно обратить внимание, чтобы за магнитолой осталось немного запаса длины межблоков, чтоб магнитолу было удобно подключать и вставлять в гнездо панели.

Провода уложили. Самое время установить магнитолу!

Питание магнитолы

Помимо запитки магнитолы от силового провода, который мы притащили из под капота, ее можно запитать еще двумя способами.

Притащив отдельные провода прямо от аккумулятора, оттуда же, откуда брали силу на усилители. При этом придется около аккумулятора установить свой предохранитель провода магнитолы.

Запитать магнитолу от бортовой сети авто. Фишка в том, что из под капота во многих авто приходят достаточно толстые силовые провода. В блок предохранителей, в мозги авто и т. д.

И этот факт ощутимо может облегчить вашу жизнь. Такие провода имеют свои предохранители около аккумулятора. Нам достаточно просто врезаться в один из таких проводов, сохранив сечение. Таким маневром мы получим предохранитель магнитолы в штатном месте авто, и сэкономим кучу времени и сил.

Акустически провода магнитолы

Акустически провода

Если никаких усилителей в системе не планируется, и будут использоваться штатные усилители ГУ, то придется прокинуть провода от магнитолы к динамикам. Процесс, в общем и целом, описан выше, уточним лишь момент подключения проводов к фишке ГУ.

Рекомендую уложить в качестве акустических медные многожильные провода сечением 1.5 мм2. Провода припаять к тем, что выходят из фишки. Пусть вас не смущает что те провода ощутимо тоньше ваших. Никаких там потерь не будет. Это тоже очередной миф новичков. Важно не только сечение провода, а сечение относительно длины провода и тока протекающего в проводе.

Самое любопытное, что никого не смущает тоненький проводок в силовом предохранителе на проводе квадратов в 35, а в подключении проводов к фишке гу сомневается чуть ли не каждый второй))

REM провод

Акустические провода

Этот провод служит для того, чтобы магнитола запускала и отключала усилители. Тока для этого процесса усилителям нужно не много и тут вполне справится провод 1.5мм2. Прокладывать этот провод лучше всего в общей гофре с плюсовым силовым проводом. Благо клеммы силы и REM на усилителях находятся рядом.

Если в вашей системе один – два усилителя, то достаточно просто кинуть провод от ГУ до усилителей. Если есть еще система охлаждения и прочие потребители, которыми надо управлять с магнитолы, то лучше запустить REM провод через реле. Чтобы магнитола запускала реле, а оно в свою очередь запускала нагрузку.

Вот простая схемка для реализации такого маневра с помощью цепи прикуривателя:

Если у вас к усилителям пойдет провод такого же сечения как у прикуривателя или большего, то предохранитель можно не ставить. Достаточно будет штатного предохранителя, который защищает цепь прикуривателя.

Как подключить ремоут remote Школа Автозвука

Магнитола по праву считается сердцем автомобильной акустики. Потому часто её называют головным устройством или просто ГУ. Любому автолюбителю, купившему новый автомобиль, известны муки выбора хорошей магнитолы, ведь чаще всего, «родная» магнитола не удовлетворяет всех потребностей. Обусловлено это тем, что на ней доступны лишь самые простые функции, а качество звука оставляет желать лучшего. Самым рациональным в данной ситуации будет приобретение другой, улучшенной магнитолы.

Что значит rem на усилителе

Использование ремоут

Кнопка прерывателя тока усилка

Инструкция для тех, кто хочет подключить усилитель в машине самостоятельно. Провод питания усилителя длинна необходимая для прокладки по салону от АКБ до места расположения усилителя ; 2. Предохранитель с колбой; 3. Провод для подключения линейного выхода автомагнитолы к линейному входу усилителя; 4. Возможно также понадобятся пластиковые хомуты и еще какой-либо крепеж. Перед покупкой питающего провода необходимо произвести расчет его сечения, чтобы избежать его нагрева и перегрузок по питанию. Для выбора провода нам необходимо знать единственную величину — максимальный потребляемый усилителем ток.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Метки: remote control
