Как работает TPMS (датчики давления в шинах)

Решил сделать запись о том, как меня второй раз выручает система контроля давления в шинах!
Так уж мне подфартило, что они у меня установлены штатно с завода, хоть и комплектация не сказал бы что максимальная)

Сегодня утром как всегда сажусь в машину, запускаю двигатель и вижу на панеле приборов горит значок — "спущенное колесо", далее смотрю на бортовой компьютер и вижу, что спущено переднее левое колесо.
Выхожу из машины, смотрю и правда как то подспущено, достаю компрессор, было всего 1,5 атмосферы! Ну накачал как положено и поехал на работу)

Один момент, то что в зимних колесах этих датчиков нет и постоянно горит ошибка TPMS(((
А вот почему оно спустило не понятно, при первом визуальном осмотре инородных тел не обнаружил в покрышке)да и времени не было)))

Не забываем делиться записью со своими подписчиками)

В общем всем удачи и хорошего дня!

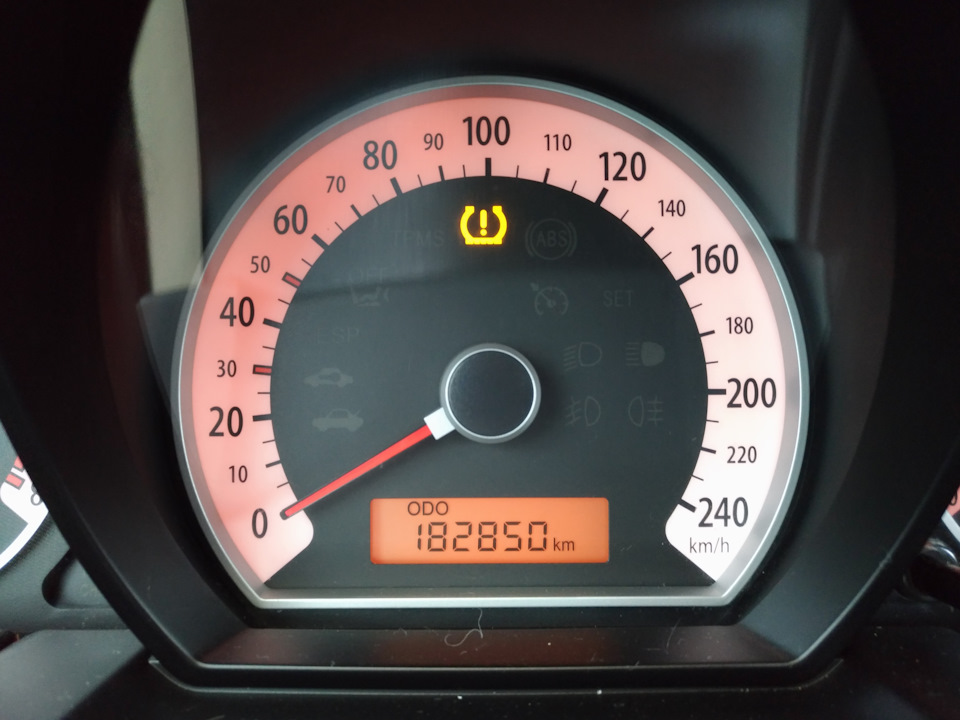

Фото в бортжурнале KIA Ceed (1G) значок на щитке приборов левое переднее надо подкачать в зимних колесах датчиков нет, поэтому горит TPMS

О датчике давления в шинах Киа Рио

Одна из проблем, с которыми приходится сталкиваться автовладельцам – недостаток информации. Многие слышали про датчик давления в шинах, но не все представляют, как выглядит подобная деталь и есть ли она в принципе на их автомобиле.

Не облегчают ситуацию и данные, публикуемые на разных интернет-ресурсах. Ошибочные или неполные, они нередко вводят автомобилистов в заблуждение. Постараемся, хотя бы частично, устранить имеющиеся информационные пробелы.

Общие сведения

Согласно европейским и американским требованиям безопасности, новые автомобили оснащаются системами контроля давления в шинах. В технической литературе такие устройства обозначают аббревиатурой TPMS (Tire Pressure Monitor System). Их различают по принципу работы, который бывает прямым или косвенным. Разница в следующем:

Оборудование, работающее по косвенному принципу, получает информацию от датчиков ABS. Очевидно, что диаметр спустившего колеса уменьшается. Эту разницу видит ABS и посылает сигнал на контрольный блок.
Системы прямого действия функционируют, опираясь на показания специальных датчиков давления, установленных внутри шин.

Постепенно TMPS прямого действия получают всё большее распространение. Дело в том, что оборудование косвенного типа:

Передаёт показания с большими погрешностями. Для того чтобы на панели приборов загорелась контрольная лампа, давление в покрышке должно упасть на 25 – 30%.
Срабатывают только после того, как автомобиль начинает движение и проедет определённое расстояние. Пройденного пути может оказаться достаточно для того, чтобы шина оказалась повреждена.

Следовательно, подобное оснащение не избавляет от необходимости регулярно проверять состояние колёс, вооружившись манометром. Его единственное преимущество – низкая стоимость.

И вот тут мы подходим к самому важному. Дело в том, что выпускаемые в настоящее время модели Kia Rio 4 могут комплектоваться TMPS как косвенного, так и прямого действия. И в инструкции по эксплуатации машины нет прямых указаний, какого типа оборудование установлено на машине.

Обнаружить это можно визуально. Регистрирующие перепады давления датчики TMPS прямого действия объединены в единые узлы с сосками ниппелей, форма которых в этом случае отличается от стандартной. Такие соски бывают только металлическими, а на их корпусах присутствует шестигранная насечка под гаечный ключ. Чтобы не было сомнений, рекомендуется произвести осмотр авто ещё при покупке.

Как это работает

О том, что с давлением в шинах что-то не так водитель узнаёт, когда на панели приборов загорается контрольная лампа с пиктограммой в виде поперечного сечения покрышки.

В этом случае следует прекратить движение и произвести внешний осмотр и проверку колёс. Следует помнить, что алгоритм срабатывания TMPS прямого и косвенного действия отличается:

Первая видит и передаёт показания сразу, как только давление снизилось.
Вторая получает данные после прохождения расстояния не менее 10 – 12 метров.

Есть и ещё один важный момент. Косвенная TMPS срабатывает, если на машине установлены шины разного диаметра или отличающиеся от одобренных производителем размеров. А ещё в ней иногда возникают глюки. В последнем случае, если вы проверили давление в колёсах манометром и убедились, что всё нормально, а пиктограмма продолжает гореть, рекомендуется сделать следующее:

Повернуть ключ в замке зажигания в позицию, когда загораются контрольные лампы и раздаётся звуковой сигнал.
Нажать клавишу SET, расположенную в блоке кнопок, находящемся на панели приборов слева от рулевой колонки.
Держать клавишу до тех пор, пока контрольная лампа, предварительно мигнув несколько раз, не погаснет.

После этого процедура обнуления показаний системы контроля давления в шинах считается завершённой.

С TMPS прямого действия всё одновременно и сложнее, и проще. Прежде всего, сотрудники шиномонтажа должны действовать аккуратно, чтобы не повредить смонтированное в колёсах оборудование. А ещё нужно иметь в виду, что:

Датчики могут устанавливаться не на все колёсные диски. Всё дело в размерах посадочного места под сосок ниппеля.
Если вы намерены приобрести для Киа Рио 4 дополнительный комплект резины вместе с дисками, зимней или летней – не имеет значения, придётся докупать и устанавливать дополнительный комплект оборудования.
Если производилась замена датчика, его следует прописать в памяти электронного блока управления. Для этого требуется специальное оборудование, подключаемое к диагностическому разъёму автомобиля. Процедуру прописки можно произвести, посетив дилерское СТО или иную мастерскую, имеющую в своём распоряжении необходимое оснащение.

Зато такие устройства чувствительнее и передают точные показания сразу, а не после начала движения. Правда, при их выходе из строя проблема решается только заменой детали.

Подбор запчастей

Датчик TMPS прямого действия (их правильное название – шток-система контроля давления в шинах) представляет собой металлический сосок на нижней части которого закреплён электронный блок, считывающий показания и передающий их с помощью радиосигнала определённой частоты.

Устройство питается от встроенного аккумулятора, срок службы которого составляет 5 – 7 лет. Когда аккумулятор истощается, узел меняется целиком. Необходимые комплектующие продаются в магазинах автозапчастей. Вы можете приобрести:

Оригинал Hyundai/Kia с каталожным номером 52933-2J Их стоимость колеблется в пределах 2200 – 3500 рублей за штуку.

Аналоги сторонних производителей. Например, детали тайваньской фирмы Mobiletron за номером TX-S За такие запчасти просят 2200 – 2800 рублей.

Как видите, разница в стоимости невелика, а потому в покупке заменителей особого смысла нет. Какому варианту отдать предпочтение – решайте сами.

Как устроен датчик давления шин киа

Принцип работы датчика давления в шинах: обзор, особенности и устройство

Современный автомобиль представляет собой целый комплекс взаимосвязанных между собой систем. Колеса – это та часть машины, от состояния которой зависит безопасность как водителя, так и пассажиров. Поэтому специалисты рекомендуют регулярно производить проверку давления в шинах. Для упрощения данной процедуры существует система TPMS. Что собой являет данная система контроля давления в шинах и как она работает? Обо всем этом и не только – далее в нашей статье.

Что это?

Данная система выполняет функцию предотвращения езды автомобиля с низким уровнем подкачки. Предлагается она в качестве опции. На некоторых автомобилях (в частности премиум-сегмента) она идет уже в «базе».

Конструкция

Работает такое оборудование за счет датчика, который устанавливается на диск, внутрь покрышки. Система включает в себя несколько компонентов:

Принцип работы («Тусон Хендай» не исключение) состоит в восприятии блоком сигналов, исходящих от каждого датчика. Последний элемент представляет собой сложное устройство, которое включает:

датчик температуры;
датчик давления воздуха;
электронные механизмы управления и измерения;
аккумулятор;
антенну, которая передает полученный сигнал дальше на блок управления.

Как работает датчик давления в шинах? Принцип действия и место установки

Зачастую он монтируется на место штатного вентиля. Информация о давлении в колесе передается на блок каждые 60 секунд. А что касается батареек, которые там расположены, то об этом производитель давно позаботился. Аккумулятор поддерживает работоспособность колесного датчика на протяжении 7-10 лет. Однако менять его не приходится – по истечении данного срока на место устанавливается новая деталь. Поэтому если приобретать датчики, то только не б/у – даже продавец не сможет сказать, сколько они отъездили до снятия и пролежали на полке.

Дорогие системы

В более дорогих системах контроль осуществлять гораздо проще. Если в авто установлено 4 индивидуальных антенны, на отдельную панель выведется сигнал, какая именно из покрышек в данный момент спускает. Принцип работы датчика давления в шинах основывается на получении и передаче информации через антенну на блок бортового компьютера. Также водителю доступна информация об уровне накачки в каждом из колес в режиме реального времени.

Разновидности

Первый тип – наиболее примитивные. Они являют собой специальные колпачки с цветовым индикатором. Устанавливаются вместо обычных на вентиль подкачки колеса. Принцип работы датчика давления в шинах очень простой. Если давление колеса ниже 2 атмосфер, цвет колпачка меняется на желтый. Если ниже 1 атмосферы – красный. Зеленым он будет гореть тогда, когда уровень давления составит 2 и более атмосфер, то есть будет нормальным. Если сделать краткий обзор датчика давления в шинах, его неисправности рассмотреть, можно отметить несколько факторов. Среди положительных – низкая стоимость и простота установки: не нужно монтировать антенны, приобретать дополнительно блок управления. Среди минусов отметим низкую информативность. Ведь определить, спущено колесо или нет, можно только вручную, поставив автомобиль на стоянку. Во время движения эта вещь просто бесполезна. Но все же посмотреть на цвета колпачков намного проще, чем крутить их и измерять давление тестером на каждом колесе.

Радиодатчики

Это более прогрессивный вид изделий. Они устанавливаются на диски при помощи хомутов или сразу вместо штатного вентиля. Кроме этих датчиков, необходимо приобрести набор электронных элементов. Это антенна, блок управления и дисплей. Данный вариант обходится значительно дороже первого. Но и о надежности не стоит забывать. Система будет работать всегда, и даже находясь в автомобиле на скорости 100 километров в час, вы с точностью до 0.01 Атм будете знать текущее давление в том или ином колесе. Но если забудете, система вас автоматически предупредит, что колесо начало спускать. Как известно, определить пробой на ходу (особенно если это заднее, не ведущее колесо) достаточно сложно, тем более на резине с низким профилем.

Как прописать и отключить датчик давления в шинах «Киа Спортейдж 4»: что делать, если горит датчик давления

Современные автомобили в помощь водителям «напичканы» электронными системами и ассистентами. Зачастую количество и функционал приборов ставят автовладельцев в тупик: как устроены, принцип действия, способы обслуживания. Такие вопросы вызывает и датчик давления в шинах «Киа Спортейдж» 4-го поколения. Устройством оборудованы топ-версии модели.

Что такое датчик давления

Часть электронных элементов автомобиля поддерживают основные узлы и агрегаты в оптимальном рабочем состоянии. Другие, как датчик давления в шинах «Киа Спортейдж» 2017-2019 гг., обеспечивают безопасное передвижение на машине.

Многие водители не придают должного значения давлению в покрышках: 40% автовладельцев измеряют показатель раз в год, остальная часть собственников делает это периодически. Теперь «стучат по баллонам» только бывалые автомобилисты.

Между тем, недокачанные колеса, представляют угрозу жизни и здоровью экипажа авто. Кроме того, повышается расход горючего, удлиняется тормозной путь, резина изнашивается быстро и неравномерно. Чтобы привлечь внимание водителя к контролю важного параметра, военные инженеры придумали автоматический сенсор измерения давления воздуха внутри покрышки – TPMS. Изначально девайсы предназначались для военной техники, и лишь позднее перешли на транспортные средства премиального сегмента.

Датчик давления шин «Киа Спрортейдж» 4 – миниатюрное устройство, состоящее из корпуса и заключенных в него нескольких элементов. Внешне аксессуар выглядит как декоративная заглушка на камеру покрышки.

электронный манометр для измерения давления воздуха в шинах;
радиопередатчик, работающей на одной, фиксированной, частоте;
аккумуляторная батарея как элемент питания устройства;
пружинный фиксированный контакт.

Корпус измерителя помещают внутри колеса, откуда он и «ведет прямую трансляцию» о фактическом давлении газа в полости.

Штатный оригинальный прибор производства компании Mobis имеет каталожный номер 52933D9100. В случае поломки автоаксессуара производитель рекомендует устанавливать оригинал либо подходящий по параметрам аналог (должна совпадать частота сенсоров).

Как работает датчик

Основой работы системы контроля стало радиоволновое излучение.

Передача данных с автошин на пульт управления происходит следующим образом:

На колесо монтируют датчик давления в шинах «Киа Спортейдж» 2018. Здесь он собирает показатели в режиме онлайн.
Полученную информацию прибор передает через Bluetooth трансиверу.
Происходит обработка сведений: программа сравнивает эталонные значения с фактическими данными. Если показатели ниже заданных значений, программа оповещает собственника световым сигналом.
Предельные показатели давления автовладелец может устанавливать самостоятельно.

Измерители просчитывают давление, сравнивая угловое вращение каждого колеса в отдельности. По этим скоростям легко просчитать расстояние, которое скаты проходят за один оборот. Если в авторезине будет разное давление, то изменится наружный диаметр покрышек, и, соответственно, пройденный за один оборот колеса путь. Такие изменения человеческий глаз уловить не может, но сенсор регистрирует мгновенно.

Наружный диаметр автошин может измениться по причинам:

вы поставили запаску;
установили одно или два колеса с другим протектором или размером;
прокололи шину;
машина неравномерно нагружена;
на колеса одеты противоскользящие браслеты.

Когда присутствует одна или две из перечисленных причин, датчик давления в шинах «Киа Спортейдж» 4 подаст сигнал о разнице показателя. Предупрежденный собственник устранит несоответствие: плавно снизит скорость, не тормозя резко и не выворачивая руль. Затем нужно остановиться, проверить целостность резины, подкачать спустивший скат.

Где стоят сенсоры давления

Девайсы располагают внутри покрышки, непосредственно на ниппеле камеры. Это лучшее место, так как деталь защищена от вандалов и механических воздействий (ударов), а также на запчасть не попадают осадки, грязь.

Как прописать новые

Контроллеры выходят из строя из-за перепада температур, механического воздействия. Если вы обнаружили, что девайс не работает, купите новую деталь.

Далее поступите следующим образом:

Поставьте машину на ровную поверхность, активируйте ручник, подложите под колеса противооткатные башмаки.
Поддомкратьте колесо, на котором будете менять датчик.
Разбортируйте, снимите скат.
Открутите и удалите старый контроллер.
Установите новый элемент, затянув крепления.
Соберите все на место, накачайте шину до нужного значения.

Далее по логике нужно прописать датчик давления в шинах «Киа Спортейдж» 4. Однако ничего делать больше не нужно: если вы правильно подобрали запчасть и радиочастота элементов совпадает, то новый прибор пропишется автоматически. Сенсоры «Спортейджей» – мультпротокольные программируемые аппараты, которые не нуждаются в принудительной привязке.

После монтажа новой детали покатайтесь по ровной дороге 5-10 минут на скорости 25-30 км/ч: сенсор начнет корректно отображать параметр давления.

Как отключить сенсоры

Система мониторинга давления в скатах – полезная опция. Однако чуткие датчики срабатывают чаще, чем того хотелось бы владельцам «Киа Спортейдж» — и, случается, ложно.

На тематических форумах автомобилисты ведут жаркие дискуссии о целесообразности прибора. Здравых голосов, ратующих за установку девайса, больше. Но некоторые водители ищут способ, как отключить датчик давления в шинах на «Киа Спортейдж».

Самый постой вариант – убрать плавкую вставку, предохраняющую цепь питания TPMS от короткого замыкания.

Еще один способ: можно поднять давление в шине выше нормы: датчики устроены так, что при превышении показателя «молчат». Многие водители прибегают к отключению сигнализаторов, когда меняют сезонную резину.

Но это неверный подход к делу. Лучше иметь два идентичных комплекта радиопередатчиков. Цена набора контроллеров немаленькая (от 800 до 5 000 руб.), но пренебрегать безопасностью нельзя.

Если вы решили избавиться от девайса на программном уровне, обратитесь в сервисный центр с оригинальным оборудованием. Сервисмены понесут ответственность, если в случае аварии будет доказано, что несчастье произошло по причине спущенного колеса, а индикатор был отключен. Поэтому официалы никогда не вмешиваются в прошивку авто.

Как сбросить датчик давления

Когда контроллер подает беспрерывный сигнал об отклонении давления в шинах, а проверка показывает норму, нужно сбросить индикацию на доске приборов.

Для этого изучите четыре способа:

Проезжайте с постоянной скоростью 80 км/ч 15 км, затем выключите двигатель. После очередного включения зажигания иконка погаснет.
Перезагрузите сенсорную систему: поверните ключ в замке зажигания, но не заводите мотор. Далее нужно в зажатом состоянии подержать клавишу сброса (под рулевым колесом) пока индикаторная лампочка не мигнет трижды. Теперь включите двигатель: работая в течение 15-20 минут, он даст возможность ЭБУ откалибровать все датчики. Надоевший значок погаснет.
Подкачайте шины на 0,2 бара выше нормы. Если индикатор продолжает гореть, спустите воздух до нуля, снова накачайте покрышки. Теперь на скорости 25 км/ч проезжайте несколько километров – иконка погаснет.
Скиньте минусовую клемму с аккумулятора. Заведите двигатель, включите клаксон – так вы потратите остатки энергии и дадите компьютеру перезагрузиться.

Обычно помогает один из предложенных способов: выберите подходящий для вас.

Что делать, если горит датчик давления

Предпринятые меры не дали результата и индикатор продолжает гореть – ищите причину в приборе мониторинга. Ею может быть поломка в момент шиномонтажа, некорректно калибровка или севшая батарейка устройства. Отнесите автоаксессуар в дилерский центр: ремонт с помощью спецоборудования займет несколько минут.

Датчик давления в шинах «Киа Спортейдж» 4 горит, если одна из автопокрышек незаметно спускает воздух. Проблемы могут возникнуть внутри системы: тогда загорается и индикатор ABS. Отгоните машину к официалам на профессиональную диагностику.

Системы контроля за давлением в шинах — как они устроены

Польза от подобных систем очевидна. Пониженное давление даже в одном из колес ухудшает управляемость (фактор безопасности, ради чего все и затеяно), повышает расход топлива и, само собой, ускоряет износ протектора. Ранние системы умели предупреждать водителя о том, что с давлением что-то не так. Современные могут указать, в каком колесе снижено давление и насколько оно отличается от нормы.

Системы контроля давления обычно именуют аббревиатурами TPMS (англ. tire pressure monitoring system), RDKS или RDK (нем. Reifendruckkontrollsystem, смысл идентичный). У некоторых фирм есть собственные обозначения для таких систем.

В массовом производстве развиваются два направления. Первое обозначают как direct (прямое), второе — indirect (косвенное).

Устройство прямой системы

В системах с прямым измерением показания снимают комбинированные датчики, установленные на вентили всех колес (внутри или снаружи). Они фиксируют давление и передают данные по радиосвязи в управляющий блок. В Европе для колесных датчиков выделен частотный диапазон 433 МГц.

Это наиболее точный вариант TPMS, реагирующий на разницу в 0,1 бар и даже меньше. В серийном исполнении может отображать «онлайн» сведения обо всех четырех колесах одновременно, иногда еще и температуру, что, возможно, избыточно.

Недостатки «прямой» системы: она дороже, чем «косвенная», и немного усложняет шиномонтаж — особенно когда датчики стоят внутри колеса. Некоторые системы после перемены расположения колес (например, при перекидке колес спереди назад для равномерного износа шин) требуют заново прописать их в память управляющего блока. Иногда эту операцию можно произвести только у официального дилера. А сами датчики зависимы от индивидуальных элементов электропитания (срок службы батареек обычно 5–7 лет).

1, 2, 7, 8 — датчики давления в шинах; 3 — световой индикатор давления в шинах; 4 — звуковой сигнализатор; 5 — панель приборов; 6 — монитор; 9 — блок управления контроля давления в шинах; 10 — диагностический интерфейс шин данных.

Устройство косвенной системы

По сути, это программное расширение АБС в сочетании с базовыми «умениями» ESP/ESC и прочей бортовой электроникой. Задействованы штатные датчики вращения колеса. Электроника отслеживает изменения (у спущенного колеса частота вращения растет) и по ним диагностирует отклонения от нормативного давления.

Высокой точности этим способом не добиться, но ее и не требуется. Система сигнализирует о потере давления в одном из колес с индикацией его позиции. Либо в нескольких, но без подробных уточнений. Значимым отклонением считается 0,3 бар, опасным — 0,5 бар.

В некоторых ситуациях «косвенные» системы трактуют как снижение давления иные процессы: при буксовании на скользких покрытиях, неравномерном размещении груза, активном маневрировании, на крутых подъемах и спусках.

Проблема отчасти решается запрограммированной задержкой оповещения о спущенном колесе (обычно около минуты). Если за это время скорость вращения колеса придет в норму, оповещение отменяется.

Чтобы система не сигналила попусту, например при сильно изменившейся загрузке автомобиля, водитель может перезапустить систему, задав электронике новые «нормы» давления (адаптация). То же — при сезонной замене шин и работах с ходовой частью.

1 — сигнал нагрузки/крутящего момента двигателя; 2 — блок управления двигателем; 3 — выключатель стоп-сигналов; 4, 5, 8, 10 — датчики частоты вращения колес; 6 — сигнал стояночного тормоза; 7 — блок управления ABS; 9 — клавиша индикатора давления в шинах; 11 — монитор; 12 — диагностический интерфейс шин данных; 13 — панель приборов; 14 — звуковой сигнализатор; 15 — световой индикатор давления в шинах; 16 — датчик поперечного и продольного ускорения; 17 — датчик ускорения вокруг вертикальной оси.

Цена вопроса

«Прямые» устройства для самостоятельной установки (комплект из датчиков, управляющего блока, монитора, проводов) продают за 3500–5000 рублей. При заводском монтаже стоимость TPMS такого типа намного ниже, а «косвенные» системы отличаются от штатного варианта только программным обеспечением. То есть переход России на обязательное оснащение всех новых машин сильно по кошельку не ударит. Выгода, помимо умозрительного повышения безопасности: перед дальними поездками не надо бегать по периметру с манометром. Да и жизнь дороже.

Нештатные варианты

Многие фирмы выпускают «прямые» комплекты для самостоятельной установки — четыре датчика плюс компактный управляющий блок с монитором. Можно подобрать к любой модели. Некоторые системы умеют выводить данные на экран смартфона — через Bluetooth.

Существует забавный вариант, при котором об отклонении давления изменением цвета индикатора оповещает датчик-колпачок, установленный на ниппель снаружи. Понятно, что на ходу водитель увидеть его сигнал не сможет. Однако это удобнее, чем регулярно проверять давление вручную. Правда, надежность и точность измерения у таких безделушек часто хромают.
