Есп на форд фокус 2 рестайлинг как работает

Вот таким не хитрым способом можно мониторить ситуацию в отношении работы мотора и других систем Форд Фокус 2.

Настройка усилителя рулевого управления на электрогидравлическом принципе

На остановленном Форд Фокус 2 система устанавливает нужные параметры для коэффициента усиления.

При этом доступно три варианта:

Для переключения режимов сделайте следующее:

Устранение писка в случае не пристегнутого ремня

Многим автовладельцам известна проблема, когда при не пристегнутом ремне появляется надоедливый писк. Если такой звук надоедает, его можно убрать.

Для этого сделайте следующие шаги:

1. Садитесь в автомобиль и поставьте ручник.
2. Включите зажигание, но не заводите машину.
3. Пристегните и отстегните ремень восемь раз.
4. На девятый раз не отстегивайте его и заведите авто.
5. Отстегните ремешок и обратите внимание на лампу ремней — она должна засветиться и погаснуть.
6. Отключите зажигание.

Пункты со 2 по 6 должны быть выполнены в течение минуты. В ином случае ничего не получится.

Некоторые утверждают, что достаточно трех нажатий со скоростью от 1 до 3 секунд, чтобы добиться результата. Попробуйте разные варианты.

Изменение логики открытия дверей

В Форд Фокус 2 можно сделать так, чтобы при одинарном нажатии кнопки открытия разблокировалась только дверь водителя и багажный отсек.

Такой вариант удобен, когда машиной пользуется один человек и нет необходимости открывать все двери. При этом процесс закрытия производится также — путем двойного нажатия.

Алгоритм действий такой:

1. Зажмите две кнопки на ключе — открытия и закрытия.
2. Дождитесь мигания поворотных огней.

Для возврата первоначального режима необходимо нажать на кнопки блокировки / разблокировки одновременно, после чего снова должны моргнуть поворотные огни.

Доводка стекол

Некоторые автовладельцы отмечают, что в Форд Фокус 2 предусмотрен секрет в виде доводчика окон.

Важно: у кнопок открытия и закрытия стекол есть 4 положения, два вниз и два вверх.

Условие – стекло закрыто.

Сделайте следующие шаги:

1. Нажмите клавишу до первого щелчка — стекло опустится.
2. Отпустите кнопку.
3. Нажмите снова на два щелчка вниз до упора.
4. Ждем 4 секунды.
5. Отпускаем кнопку.
6. Поднимаем клавишу на один щелчок вверх тем самым закрывая стекло.
7. Отпускаем.
8. Снова поднимаем, но уже на два щелчка вверх.
9. Ждем 4 секунды.
10. Отпускаем.
11. Стеклоподъемник запрограммирован.
12. Откройте окно и попробуйте его закрыть в автоматическом режиме (при одном нажатии). Если окно не закрывается, восстановите настройки памяти.
13. Аналогичные действия проводим для других стеклоподъемников.

Схему стеклоподъемника Форд Фокус 2 можно найти ниже.

К основным элементам стоит отнести:

• М122 — подъемник стекла с водительской стороны;
• Р91 — главный блок с предохранителями;
• С100 — реле времени;
• N300 — переключатель подъемников стекла;
• А77 — блок управления иммобилайзером / ЦЗ;
• М 123, М 124 и М 133 — остальные стеклоподъемники.

Двойное запирание замков

Суть опции в том, что при ее активации открыть двери не получится даже из салона. Единственным выходом будет разбитие стекол или деактивация функции.

В инструкции написано следующее:

1. При 2-кратном нажатии на кнопку с двойным замком включается система центрального закрытия машины и охранная сигнализация.
2. На авто без двойной блокировки поворотники дважды мигают, что свидетельствует о включении системы. На машинах с такой опцией поворотники никак не реагируют.
3. При наличии на машине функции двойной блокировки жмите на кнопку с двойным замком два раза в течение 3-х секунд для двойного блокирования дверных замков и сканирующих датчиков салона. Двойное срабатывание поворотников свидетельствует о том, что опция активирована.

Проводи меня домой

Этого времени хватает, чтобы дойти до нужного места по хорошо освещенной дороге.

Для этого сделайте следующее:

1. Отключите зажигание.
2. Сработайте один раз дальним светом.
3. Закройте машину и уходите.

Если опция предусмотрена, ближний свет сам включается на 40-секундный промежуток и гаснет.

Программирование новых брелков

При необходимости в Ford Focus 2 можно запрограммировать дополнительные брелоки. Максимальное количество подключаемых пультов не больше восьми с учетом тех, которые были получены при покупке машины.

В процессе программирования ключи должны находиться внутри авто.

Обязательно пристегните ремни безопасности передних кресел и закройте двери во избежание появление посторонних звуков и конфликтов в работе электроники.

Для программирования ключей сделайте следующее:

После выполнения работы можно открыть и закрыть замки авто только с помощью ключей, которые прошли процесс программирования. Остальные ключи работать не будут.

Дополнительные полезные моменты

Кроме рассмотренных выше, выделим еще ряд секретов и наблюдений:

1. При одновременном нажатии на газ и тормоз работает только тормозной механизм.
2. Если нажать на клавишу задних стеклоподъемников, когда они выключены, подсветка на кнопках сзади выключается.
3. Задний дворник сам включается при дожде или включении задней скорости. В некоторых авто он активируется только параллельно с основными стеклоочистителями лобового стекла.

Также прописать другой ключ можно с помощью ELM 327, подключив его в специальный диагностический разъем и ноутбука с установленной программой FORScan.

На форуме много обсуждений про отключение ESP. Я бы хотел рассказать об отключении Антипробуксовочной системы на рестайле.

При зимней езде антибукс практически всегда помогает — не дает перегазовать сдуру, помогает трогаться по скользкому покрытию, повышает шансы на преодоление ледяных горок. Но иногда просто необходимо выключить антибукс. Например, чтобы разогнаться перед совсем непреодолимой горкой и взять ее ходом.
В мой инструкции на машину про отключение ESP (ну и антибукса) сказано совсем скупо — выберите пункт меню. При этом ни слова, что этот пункт отключает ESP, а антибукс по-прежнему работает. Совершенно случайно я обнаружил, что меню принимает еще одно нажатие без видимых изменений — только писк нажатой клавиши. Оказалось, что это и есть отключение Антипробуксовочной системы.

Т.е. отключение ESP и Антипробуксовочной системы на рестайле осуществляется через меню в два нажатия. Первое отключает ESP и снимает крестик с меню (плюс постоянно горящий значок на приборке). Второе нажатие выключает антибукс, но никак не отображается на экране.

Только после второго нажатия уже можно газовать с пробуксовкой. Теперь электроника не будет вмешиваться, а дальше все зависит от водителя. Можно перед горкой разогнаться с хорошей пробуксовкой, а когда на горке скорость начнет падать, то можно включить антибукс одним нажатием меню. Дальше машина будет стараться зацепиться любым колесом (типа электронная блокировка дифференциала).

P.S. Я перерыл инструкцию и форум в поисках подтверждения своей находки, но ничего не нашел. Думаю, что стоит выделить отключение антибукса в отдельную тему.

Учитывая некоторое непонимание темы со стороны модератора, хочу отметить несколько моментов:

1. Тема не дублирует Кнопка отключения ESP на рестайлинге (FF2008) — я пишу об отключении через меню (не все хотят ставить кнопку).

2. Основная моя мысль сводится к тому, что отключая ESP через меню, мы не отключаем антипробуксовочную систему. Для полного отключения нужно дважды нажать.

3. Тема актуальна только для рестайла с ESP.

l_andrey
очень интересно. надо бы попробовать как-нибудь
что-то мне кажется, что повторное нажатие тупо включит ESP обратно

19 фев раля 2011

ravage
Попробуйте. Нажимать нужно не быстро — как обычно. Это не двойное нажатие, а именно второе. Никакой видимой реакции не будет, только писк клавиши (если включен). А вот третье включит ESP обратно

Попробовал у друга на машине — действительно ESP отключается, а пробуксовывать не дает. И только второе нажатие в меню отключает все.
Пробуйте и у Вас все получится.

18 апр еля 2011

l_andrey
если нажимать быстро, то после второго нажатия ничего не происходит, а если секунду подождать, то после второго нажатия обратно включается ESP
у меня европеец
кстати, не думаю, что на испанках и россиянках блоки ESP запрограммированы как-то иначе

ravage
у меня тоже второе нажатие ничего видимого не дает, если не делать большой паузы (в секундах не скажу). Но абсолютно точно, что второе нажатие выключает антибукс полностью — я проверял это зимой на пустой парковке. После однократного нажатия система «душит» двигатель, а после двойного позволяет резвиться на всю катушку

l_andrey
в общем, у меня не работает — там до того, чтобы двигатель душить вообще не доходит — грызет колодками диски, да так рьяно, что машина чуть не глохнет

Серый
Седан 1.8/125 2010г.в январь, Всеволожск.
Прошивку не знаю. Она смотрится в тестовом режиме приборки?

Скажите пожалуйста.
У меня рестайл испанец, 115 л.с. 2008 года, Есть АБС, задние дисковые тормоза, комплектация Ghia SE.
Должна ли у меня быть антипробуксовочная система? Фактически никакого антибукса не чувствую.
Может ли быть такое что система просто где-то отключена? Как точно узнать?

16 дек абря 2011

TYLER_987 У меня такая же машина, антибукс присутствует. Скорее всего и у тебя есть. Можешь проверить сам, что у тебя есть, а что нет: Ford Etis — слева вверху нажать «Vehicle», далее вводишь свой VIN. В списке должно быть:
«С IVD/регул.тягов.усилия/ABS «
А случайно ESP у тебя через БК не выключен? Что на приборке горит (или не горит)? Есть значок ESP?

Работу ESP можно легко проверить — выверни немного колеса и стартуй порезче. в момент отрыва, на приборке несколько раз мигнет значок ESP.

16 дек абря 2011

DIM78RUS
Этот значок у меня никогда не загорается. Только во время проверки LED, как на фото.
По ВИНу тоже нету говорит.

Значит нет получается:(

Наверное, многие однажды задавали себе вопрос при виде аббревиатуры ESP в списке автомобильных «наворотов» Что такое ESP и почему оно играет такую важную роль? Некоторые, более продвинутые автомобилисты, имеют маломальское понятие о том, что это за система и для чего она необходима, однако если копнуть чуть глубже оказывается, что знания поверхностные и в них много неточностей.

Сегодня я попытаюсь ответить на интересующие вас вопросы и максимально полно ответить на вопрос что такое ESP.

Electronic Stability Program или сокращенно ESP переводится как электронная система курсовой устойчивости. В принципе название этой системы в зависимости от производителя может меняться, например, на ESC (Electronic Stability Control) или DSC (Dynamic Stability Control). Данная система относится к активным системам безопасности автомобиля и является более продвинутым преемником антиблокировочной системой тормозов, которая всем нам известна не иначе как ABS.

Немного истории.

Антиблокировочная система тормозов стала толчком для развития активной системы безопасности автомобилей. Как вы понимаете, речь об ABS, которая во время торможения не позволяла блокировать тормоза и следила за тем, чтобы машина не пошла «юзом». Это позволяло и позволяет автомобилистам более эффективно тормозить, не теряя контроль над управлением автомобилем. Но время шло, прогресс не стоял на месте и инженеры, взвесив все полюсы и минусы «АБС», пришли к выводу о том, что одной лишь разблокировки тормозов мало, для того чтобы не допустить занос или потерю контроля над управлением автомобилем. После всех исследований и наработок, ученые совместно с инженерами решили расширить функционал ABS, добавив ей еще одно умение — контроль за тягой и способность притормаживать необходимые для стабилизации движения колеса, благодаря чему автомобиль движется исключительно по заданной траектории.

Основная работа по воплощению в жизнь идеи о создании более эффективной системы чем ABS началась в конце в начале 1990-х, причем одновременно в нескольких частях Земли. В Европе за это взялась BMW и Mercedes-Benz, а в Азии — Mitsubishi. Наиболее успешным стал проект немцев, Mercedes-Benz в сотрудничестве с другой известной компанией (Bosch) в 1992 году уже могли похвастаться первым образцом будущей системы курсовой устойчивости. К тому времени система уже активно проходила испытания на самых разных марках автомобилей. Правда спешки относительно запуска системы в серию не было, немцы с присущей им скрупулезностью и педантичностью проверяли «каждый винтик» для того чтобы система оправдала себя во время эксплуатации. Однако, это, к сожалению, не могло гарантировать 100% гарантии того, что машина не уйдет в занос во время прохождения крутого поворота. Только в 1995 году практически доведенная до совершенства ESP, в подтверждение этого руководство компания разрешила установку системы курсовой устойчивости на несколько серийных автомобилей.

Первым автомобилем, который удостоился чести стать первым в мере автомобилем с ESP стал городской компакт — хетчбэк Mercedes A-Class. Многие удивятся, почему именно этот убогий на первый взгляд автомобиль был выбран? А ответ довольно не простой, я бы даже сказал — хитрый, дело в том, что этот хетчбэк компактных размеров провалил все надежды и практически был «одним колесом на свалке» из-за обнаруженной в нем склонности к перекидыванию во время прохождении поворотов. Учитывая этот факт, а также с целью спасения ситуации и доброго имени бренда Mercedes-Benz, инженеры делают неожиданный ход, вместо того чтобы снять «машинку» с конвейера, они устанавливают на нее новоиспеченную систему курсовой устойчивости. Такое рисковое решение позволило развязать сразу несколько проблем. Компания сберегла свою репутацию и не понесла убытки, которые были бы в случае снятия хетчбэка с конвейера, решала проблему переворачиваемости, Mercedes-Benz наконец-то испытала систему ESP на собственном серийном авто и вместе с тем завоевала право называться первой в мире компанией создавшей первый в мире автомобиль с активной системой безопасности курсовой устойчивости автомобиля ESP. Кроме всего прочего, Мерседес получила всемирное признание, а его автомобили стали ассоциироваться с безопасностью, надежностью и современными технологиями.

Из чего состоит система ESP

Система курсовой устойчивости состоит из множества датчиков, которые образуют собой целую систему, они расположены на передней и задней осях автомобиля, а также рулевом механизме, что позволяет им контролировать положение автомобиля на дороге, а также положение руля. Также в ESP имеется акселерометр, который определяет положение автомобиля на дороге во время прохождения поворотов. Принцип ESP базируется на сотрудничестве этой системы с ABS, а также антипробуксовочной системами, их бесперебойное взаимодействие обеспечивает безопасность автомобиля и всех кто в нем находится.

Устройство системы курсовой устойчивости

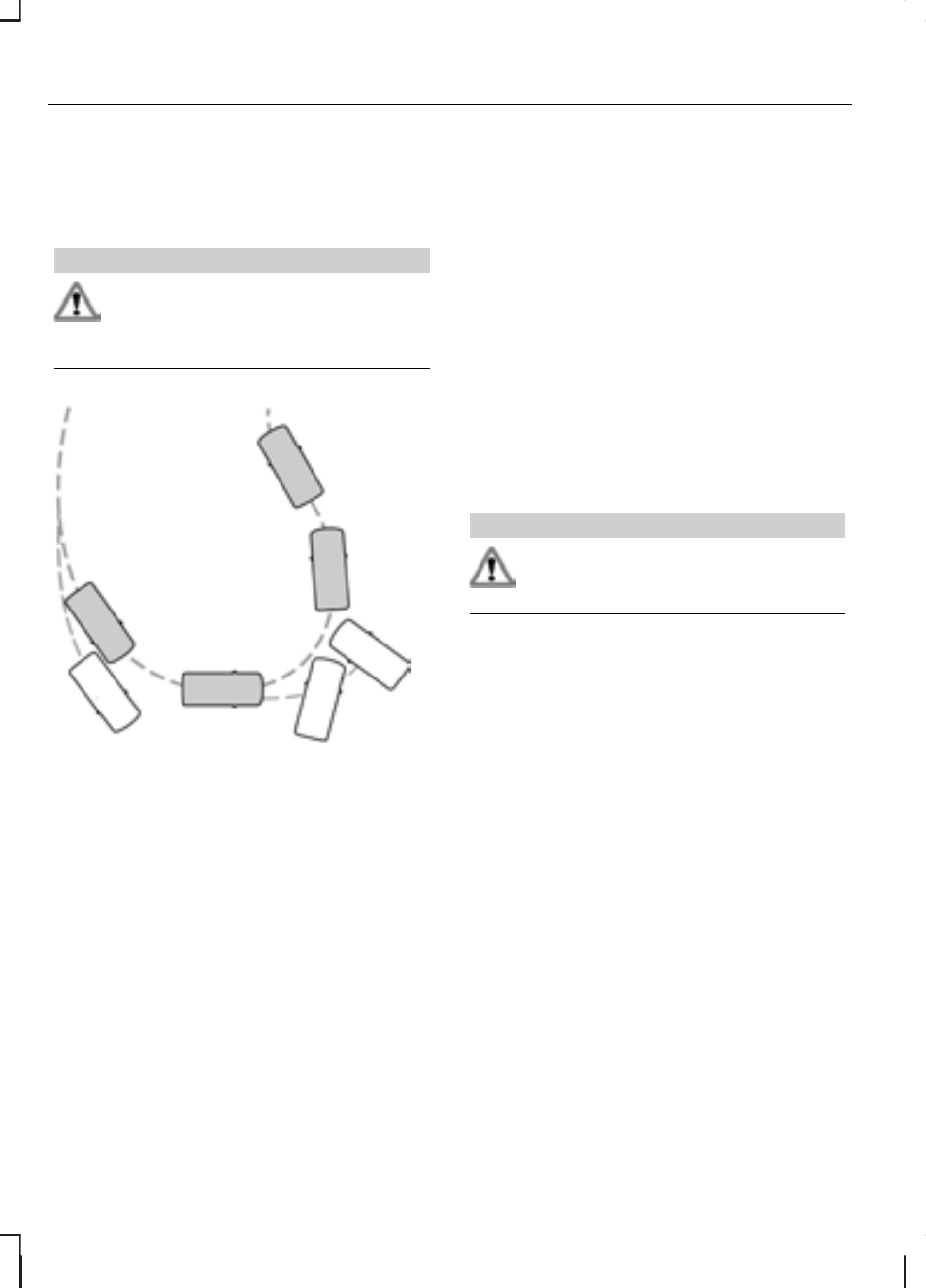

Активация ESP происходит в двух ситуациях – в случае избыточной или недостаточной управляемости автомобиля. В каждой из ситуаций система производит анализ полученной информации от датчиков и акселерометра, на что уходит примерно 20 миллисекунд, и принимает решение какое из колес необходимо притормозить, для того чтобы она пошла по правильной, безопасной траектории.

Кроме притормаживания, ESP также снижает обороты двигателя, благодаря чему водитель снова может вернуться в необходимую траекторию, которая была нарушена при заносе машины. В случае избыточной управляемости автомобиля при входе в поворот при котором передние колеса уводит в сторону, ESP подключает задние тормоза, выполняя притормаживание того колеса, которое расположено на внутреннем радиусе поворота. Такая манипуляция позволяет выровнять переднюю часть машины, которую уводит в сторону.

В случае если управляемость автомобиля во время входа в поворот является недостаточной — возникает занос, то есть задние колеса уходят с траектории движения. В этой ситуации система курсовой устойчивости активирует передние тормоза и притормаживает колесо, идущее по внешнему радиусу поворота.

Кроме всего вышеперечисленного, система курсовой устойчивости предотвращает аварию, когда одновременно четыре колеса, например во время гололеда, в таком случае ESP определяет, какие именно колеса следует притормозить для выравнивания траектории движения.

На сегодняшний день системой активной безопасности автомобиля ESP,комплектуются большинство автомобилей во всем мире. Многие страны, такие как США, Израиль, Канада, а также страны Евросоюза на законодательном уровне закрепили установку этой системы на всех автомобилях, которые сходят с конвейера.

Обязательно посмотрите видео о DSTC — более продвинутой версии ESP

Система ESP на Ford Focus II, как и на всех авто, где она установлена, контролирует поперечную динамику машины и помогает водителю в критических ситуациях. С ее помощью удается избежать заноса или бокового скольжения при движении по мокрой или обледенелой дороге.

ESP работает в комплексе с ABS и несколькими датчиками, а решения принимает блок управления двигателем.

Для возвращения автомобиля на безопасный курс система подтормаживает то или иное колесо с помощью АБС, а ЭБУ подает команду о снижении скорости вращения.

Признаки неисправности системы ESP на Ford Focus II

Для начала убедитесь, что проблема действительно с ESP. Судя по информации на форумах, неисправность может проявлять себя по-разному.

Для начала считайте ошибки, чтобы убедиться в причине появления проблемы.

В случае с ESP на Форд Фокус 2 возможны следующие коды ошибок.

P0135-E3

Свидетельствует о сбое в модуле управления силовым агрегатом. Причиной может быть обрыв / короткое замыкание на массу, неисправность датчика первого лямбда-зонда.

P1131-63

Подтверждает наличие сигнала, превышающего допустимый порог. При этом датчик показывает на обедненное состояние. Причиной может быть его поломка или утечка воздуха в коллекторе впуска.

U2022-E0

Неисправность в модуле тормозной антиблокировочной системы. Причиной могут быть разные неисправности в работе модуля.

U1900-20

Лампа загорается при неисправности в модуле усилителя рулевой системы с электронным управлением. Появление поломки в коммуникационной CAN-шире.

Для устранения неисправности нужна диагностика рулевого усилителя.

Как видно из приведенного списка, в большинстве случаев ошибки перечисленные выше указывают на неисправность системы курсовой стабилизации Форд Фокус 2 и связаны они в большей мере с потерей связи с разными блоками и приборной панелью.

Способы устранения неисправностей

Решение проблемы зависит от ситуации и может потребовать снятия приборной панели, замены лямбда-зонда и принятия других мер.

Рассмотрим основные шаги, которые чаще всего спасают при ремонте ESP Форд Фокус 2.

Ремонт приборной панели (восстановление пайки)

В ситуации, когда все стрелки перестали работать и загорелись ошибки, постучите по верхней части приборной панели (как бы банально это не звучало).

Если работоспособность восстановилась, и индикаторы начали работать правильно, причиной является повреждение пайки на разъеме панели. Для устранения поломки пайку необходимо восстановить.

Сделайте следующие шаги.

• Выкрутите два винта TORX с помощью специальной отвертки.
• Подденьте панель приборов сверху и вытащите ее наружу.

• Снимите заднюю крышку панели приборов.
• Вымойте руки и обезжирьте их, чтобы не оставить на поверхности спидометра / одометра жирных пятен.
• Демонтируйте стрелки. Для этого возьмите лист А4, сверните его вдвое, вырежьте отверстие в центре и выведите разрез на торцевую часть.

• Проденьте лист под стрелку.
• Вращайте стрелку против часовой стрелки, пока она не перестанет крутиться. Далее снимите ее с разъема. Применение листа очень важно, ведь на панели приборов не остается никаких следов.
• Снимите накладку и переверните панель.
• Сместите фиксаторы и демонтируйте плату вверху.
• Пропаяйте контакты, которые идут в два ряда от центра к краю. Используйте неагрессивный флюс. В таком случае снимать его не обязательно.

• Поставьте стрелки в любом варианте и подключите приборную панель без установки.
• Включите зажигание, чтобы выставить правильно стрелки.
• Установите стрелку скорости и оборотов на ноль.
• Выключите и включите зажигание, после чего подравняйте стрелки.
• Стрелки температуры и топлива поставьте на нули при отключенном зажигании.
• Верните все на место и убедитесь в отсутствии ошибок.

Ошибка p0420/p0430, причины способы устранения на Форд Фокус, Ниссан, Тойота, Солярис, Киа, Шкода и других автомобилей

Замена датчика кислорода

Распространенной причиной неисправности является выход из строя лямбда-зонда (датчика кислорода).

Для устранения неисправностей попробуйте сделать следующее:

1. Снимите датчик первого лямбда-зонда с разъемом зеленого цвета.
2. Прозвоните цепь (два белых провода) на факт исправности. При подключении к проводам должно показать сопротивление около 9 Ом.
3. Отсутствие сопротивления свидетельствует об обрыве цепи.
4. На всякий случай проверьте, что подается питание на устройство в снятом разъеме. Включите зажигание и измерьте напряжение с помощью мультиметра. Оно должно быть на уровне около 12 В.

Установите новое устройство. Если ключ FORCE 1/2 44322 с узкой прорезью, то лучше это делать с помощью рожкового ключа.

Оригинальный датчик на Форд Фокус 2 с зеленым разъемом обойдется в 10 000 рублей. Аналог от Bosch стоит 4500 рублей.

Отличается только разъем, который можно отрезать от старого устройства.

Учтите, что паять провода запрещено производителем, поэтому самый правильный вариант — обжимка в гильзе. Пайку можно использовать в крайнем случае и только с применением термоусадки для изоляции.

Дополнительные работы

Кроме рассмотренных выше шагов, неисправность системы ESP на Форд Фокус 2 можно устранить другими путями:

1. Проверьте работу датчиков АБС. Иногда из-за загрязнения или наледи ЭБУ не может считать данные о вращении колес.
2. Попробуйте повторно запустить двигатель. Иногда после повторного запуска ошибка пропадает.
3. Найдите датчик рысканья под сидением и попробуйте его просушить. Возможно, в устройство попала влага.
4. Разберите блок предохранителей под капотом и осмотрите провода на факт скруток. Часто проблема связана с плохим контактом.
5. Достаньте шлейф из разъема блока ABS / ESP и проверьте качество штырьков. Возможно, какой-то из них неправильно установлен. Для поиска самого блока необходимо снять АКБ и короб, в котором он стоит. Там будет шлейф с большим количеством проводов.
6. Проверьте напряжение на аккумуляторе. Если оно снижено, попробуйте после запуска какое-то время не включать обогрев на холостых оборотах.
7. Убедитесь в качестве массы под коробком АКБ.
8. Включите и выключите ЕСП кнопкой, после чего сделайте перезагрузку.

Рассмотренные выше шаги часто позволяют устранить поломку без обращения на СТО. Но для получения точных результатов лучше провести полную диагностику и считать ошибки.

С чем-то не согласны или есть свои идеи по этому поводу? Пишите в комментариях.

Характеристики тормозной системы, ABS и ESP Ford Focus 2

Рабочая тормозная система Ford Focus 2 — гидравлическая, двухконтурная, с диагональным разделением контуров. Один из контуров рабочей тормозной системы обеспечивает работу тормозных механизмов левого переднего и правого заднего колес, а другой — правого переднего и левого заднего колес.

В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.

1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — блок ABS; 7 — трубки главного тормозного цилиндра; 8 — трубки тормозных механизмов задних колес

1 — педаль тормоза; 2 — кронштейн педального узла; 3 — вакуумный усилитель; 4 — главный тормозной цилиндр; 5 — бачок гидропривода

Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза, а также выключатель, выдающий сигнал электронному блоку управления, о том, что педаль тормоза нажата. Вакуумный усилитель тормозов предназначен для снижения усилия, которое необходимо приложить к педали тормоза при торможении автомобиля, за счет использования разрежения во впускном трубопроводе работающего двигателя. Усилитель расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

Главный тормозной цилиндр с бачком: 1 — главный тормозной цилиндр; 2 — уплотнительное кольцо; 3 — бачок гидропривода; 4 — винт крепления бачка к главному тормозному цилиндру

Тормозной механизм заднего колеса: 1 — направляющая колодок; 2 — защитные крышки втулок направляющих пальцев; 3 — направляющие пальцы; 4 — возвратная пружина механизма стояночного тормоза; 5 — защитный колпачок штуцера прокачки; 6 — втулки направляющих пальцев; 7 — штуцер прокачки тормозного цилиндра; 8 — суппорт с рабочим цилиндром; 9 — тормозные колодки; 10 — пружинный фиксатор наружной колодки

Тормозной механизм заднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр. Конструкция заднего тормозного цилиндра весьма сложна, т.к. объединяет в себе обычный гидроцилиндр (сходный по конструкции с передним тормозным цилиндром) и механизм стояночного тормоза.

Привод стояночного тормоза на суппорте: 1 — рычаг; 2 — вал рычага; 3 — возвратная пружина

Привод стояночного тормоза работает следующим образом. Трос стояночного тормоза воздействует на рычаг привода и поворачивает его. В исходное положение рычаг привода возвращает пружина. Движение рычага передается на резьбовой шток. При рабочем ходе рычага вал рычага заставляет резьбовой шток выдвигаться из цилиндра наружу.

Элементы цилиндра: 1 — резьбовой шток; 2 — резиновая манжета; 3 — резьбовая втулка; 4 — поршень

На резьбовой шток наворачивается втулка, установленная в поршне. Резьбовая втулка может поворачиваться в поршне. Причем, когда втулка прижата к внутренней поверхности поршня своим коническим пояском А, то проворачивание весьма затруднено, а если втулка отходит от поршня, то поворачивается легко на упорном подшипнике. Втулку в поршне поджимает (через упорный подшипник) пружина. Таким образом, по мере износа тормозных колодок, резьбовая втулка все дальше свинчивается с резьбового штока, позволяя поршню выходить из цилиндра и вместе с тем поддерживать постоянный ход стояночного тормоза.

Элементы поршня: 1 — пружина; 2 — шайба; 3 — упорный подшипник; 4 — манжета втулки; 5 — поршень; А — конический поясок втулки

Так же Большая часть автомобилей оснащается антиблокировочной системой тормозов (ABS).

Блок ABS Форд Фокус 2: 1 — блок управления; 2 — отверстие для подсоединения трубки главного тормозного цилиндра; 3 — отверстие для подсоединения трубки тормозного механизма левого переднего колеса; 4 — отверстие для подсоединения трубки тормозного механизма правого переднего колеса; 5 — отверстие для подсоединения трубки тормозного механизма левого заднего колеса; 6 — насос; 7 — отверстие для подсоединения трубки тормозного механизма правого заднего колеса; 8 — гидравлический блок

Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него к тормозным механизмам всех колес.
Блок ABS, закрепленный в моторном отсеке на левом лонжероне, около щитка передка, состоит из гидравлического блока, модулятора, насоса и блока управления. ABS действует в зависимости от сигналов датчиков скорости вращения колес. Датчики — индуктивного типа.

Расположение датчика скорости вращения колеса на поворотном кулаке.

Датчик скорости вращения переднего колеса установлен в отверстии поворотного кулака и закреплен винтом. Задающий диск датчика напрессован на корпус наружного ШРУСа.

Датчик скорости вращения заднего колеса: 1 — ступица заднего колеса; 2 — датчик; 3 — винт крепления датчика

При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения.

2. Установка систем ABS и ESP в Ford Focus 2

Вот как это теперь выглядит. Раньше с правой стороны спидометра, кроме бензоколонки ничего не было.

В общем, все начиналось достаточно давно и предыстория этого довольно долгая. Кому не интересно — может дальше не читать, букв будет много. А для тех, кому захочется — поделюсь ей тут.
Когда брал машину, как-то поначалу не задумывался о наличии этих систем, только спустя какое-то время владения начал осознавать это. Нет, я, конечно, знал и применял основные принципы экстренного торможения, в отсутствии АБС: резкое, частое, прерывистое торможение, имитирующие работу этой системы. И даже, чтобы не терять привычку и навык, в обычных ситуациях часто так тормозил, чтобы в случае критической ситуации, подсознательно все сделать верно. Но, тем не менее, не часто, но бывали такие ситуации, когда просто не успеваешь все сделать так, как положено. К счастью, это бывало, в основном, в теплое время года, на сухом асфальте, но и зимой несколько раз случалось. Поэтому меня, спустя какое-то время, начала преследовать стойкая, сформировавшаяся мысль о необходимости установки АБС на машину.
Так же был еще один совсем не маловажный фактор, который меня периодически заставлял задумываться о тормозной системе моего автомобиля, в общем. Тормоза на всех колесах с завода дисковые. Очень часто я замечал, что у меня всегда после езды передние тормозные диски горячие, а задние почти всегда слегка теплые. Еду, допустим, по городу или на дачу часа два. Приезжаю, щупаю передние диски — они горячие, рука не терпит, т.е. видно, что тормоза работают, все ОК с ними, а вот задние — палец приложишь к ним и можешь стоять так хоть час. Да и тормозные колодки задние как-то мало изнашивались по сравнению с передними (в принципе, это норма, но я все равно чувствовал, что-то здесь не так). И как позже мне удалось узнать, это обычное, нормальное явление для фокуса без АБС. По факту, задние тормоза работают очень слабо т.к. с регулятором тормозных усилий инженеры не стали замарачиваться, а просто подключили задние тормозные механизмы через дроссельные пакеты. Честно говоря, копать и разбираться дальше, что это за технология и как это работает, мне совсем не хотелось. Я просто решил, что меня это совсем не устраивает, что надо что-то обязательно делать с тормозами моей машины, как минимум, путём установки АБС, даже хотя бы и без ЕСП.
Но весь плюс подобных систем не только в усилении тормозных усилий автомобиля, и, следовательно, в уменьшении тормозного пути. Хотя, бывают и исключения (в основном, конечно, зимой), когда покрытие скользкое, пыльное или на нем имеются кочки и ямы.
Также важная особенность — это сохранение заданной траектории движения автомобиля во время торможения. А в других ситуациях, наоборот — необходимость резкого изменения этой траектории. Вот с этим сложнее, т.к. сочетать экстренное торможение с активной рулежкой и изменением или сохранением траектории, для того, чтобы объехать неожиданное препятствие — под силу только опытным водителям или спортсменам, имеющим за плечами не один месяц постоянных тренировок и наката на разных покрытиях. В большинстве случаев — люди просто жмут со всей силы на тормоз, и при отсутствии АБС и курсовой устойчивости, машина, как правило, начинает скользить и разворачиваться. И последствия могут и вовсе стать полностью непредсказуемыми (к сожалению, отсутствие курсовой устойчивости пришлось и мне испытать на себе несколько раз зимой. Правда, к счастью, без последствий).
К сожалению, в достаточной степени подобными водительскими навыками контраварийной подготовки я не обладаю, а потому — все же было принято окончательное решение — как можно быстрее дооснастить свою машину системами АБС и ЕСП. Поначалу, радостный, я связался с ОД Major и задал им этот вопрос. На что был получен удручающий ответ, что этого просто невозможно сделать, т.к. это все делается только на заводе. Честно говоря, я расстроился и как-то уже стал переставать об этом думать. Но затем произошло радостное для меня событие. Как-то просматривая что-то по запчастям на Авито, я случайно наткнулся на объявление о продаже гидромодуля АБС от Фокус 2, со словами, что продавец, при необходимости, поможет с установкой его на машину, а также поможет полностью подобрать и установить на машину все нужные з/ч для АБС и ЕСП. Вот тут я уже обрадовался, ибо понял, что нет ничего невозможного, в отличии от того, что сказали мне в ОД Major.
После этого я начал изучать соответствующие разделы форумов и сайтов по тормозам и по продаже тормозных систем и принадлежностей. В принципе, больших сложностей не составило собрать все необходимые з/ч и компоненты. В основном, всё, естественно, покупал б/у, т.к. цены на подобные новые з/ч стоят нереальных денег (да и найти новое, под час намного сложнее, чем б/у). Например, один только гидромодуль АБС стоит новый от 150 тыс. руб.)) Но что-то все же пришлось покупать новыми, т.к. б/у найти было или очень сложно, или даже почти нереально. Как, например, серую кнопку ESP. Потому что на вторых рестайлах её уже не ставили, а ставилась она только в рестайловых Форд фокус 2 ST. Или скобы крепления передних шлангов АБС — с такой мелочевкой вообще, походу, никто не затрудняется. Проще и быстрее купить новые.
Особо я не форсировал сбор з/ч, поэтому весь комплект, включая тормозную жидкость, я собрал примерно за 5 месяцев. Тем, кто захочет сделать тоже самое — посоветую покупать комплекты АБС/ЕСП в сборе — получится подешевле и проще.
Большой минус вторых фокусов рестайлов, я считаю, в том, что задние ступицы (в отсутствии у авто АБС) шли пустые, т.е. без датчиков АБС. Владельцем вторых дорестайлов повезло больше — там задние ступицы всегда шли с датчиками АБС, независимо от комплектации. Поэтому, пришлось докупить еще и «правильные» задние ступицы.

В общем, полный комплект для установки ABS и ЕSР был собран. Далее приведу список своих з/ч. Вот, что получилось у меня в итоге:

ВУТ, ГТЦ, гидромодуль, ступицы задние под АБС, тормозные трубки, проводка АБС/есп перед и зад

Датчик курсовой устойчивости, датчик поворота руля, предохранители, синие передние датчики АБС/есп, передние скобы крепления проводов АБС, кнопка есп с проводкой

1. Вакуумный усилитель тормозов (ВУТ):
6M51-2B195-FE под АВS и ESP (лучше всего брать в сборе с ГТЦ). ВУТ под ESP – внутри в отверстии металлическая пластина выполнена в виде пропеллера (бывает еще обычный, с дырочками — такой не подойдет). С таким ВУТ также будет доступна функция EBA (Emergency Brake Assist) — Система помощи при экстренном торможении.

2. Главный тормозной цилиндр (ГТЦ):
Никакой маркировки на них не пишут, поэтому опишу как они различаются внешне. ГТЦ бывает 3-х видов: без АБС, с АБС, и с АБС и ЕСП. ГТЦ под АБС/ЕСП идет с 2-мя толстыми трубками. Единственное, что внешне никак не отличить ГТЦ под АБС и ГТЦ под АБС/ЕСП, так что надо уточнять у того, кто продает, с какой машины снято, а лучше всего брать в сборе с ВУТ и всеми тормозными трубками.

3. 6 тормозных трубок:
Важно: для модуля АБС все трубки тонкие, а для модуля АБС/ЕСП – четыре, которые идут на колеса — тонкие, а две, которые идут на ГТЦ толстые.
Отверстия под тормозные трубки в ГТЦ бывают разного диаметра. Поэтому, лучше брать всё в сборе.
4. Проводка под АБС/ЕСП:
Проводка отдельно не продается. Извлекается из подкапотной проводки или меняется целиком проводка моторного отсека. Проводку, как и некоторые другие з/ч, я нашел на форуме ФФК. При желании, эту проводку можно дополнить проводкой под кнопку ESP.

+ 3 Предохранителя: 30А, 20А, 10А
5. Гидромодуль АБС/ЕСП вместе с кронштейном крепления:
8М51-2С405-EА. Они бывают с разной маркировкой на конце: АА/AC/BA/СА/DA/EА/FA и т.д. Насколько мне удалось выяснить, последняя ревизия гидромодулей была FA. Разница в маркировке зависит от модели, куда устанавливались эти модули. И также еще отличаются наличием функции IVD (ESP) — (должно быть написано на самом модуле). В отличии от дорестайловых гидромодулей, отличаются наличием функции DDS — контроль давления в шинах.

Для функции ESP должно быть написано IVD

+ болт крепления гидромодуля (finis: 1471751) (я забыл его купить, но в сервисе нашли такой болт).

Вот этот хитрый болт.

6. Датчик курсовой устойчивости:
8M51-3C187-BA (4 пина). Датчики бывают нескольких видов. Различаются подключением. Бывают на 4 или 6 пинов. Прежде чем покупать, надо посмотреть разъем под передним сиденьем пассажира, где обдув в ноги. Нужно подбирать датчик под этот разъем.
7. Провода под задние датчики АБС (на дорестайлах все уже это есть):
Задний левый (с петлей): 3М5Т-2В325 ABL. Задний правый: 7М5Т-2В325 СJА

Важно: на рестайлах нет датчиков в ступицах и отверстий под них, так что нужно менять ступицы: 3M51-2C299-R или 7M51-2C299-AD (finis: 1766628). Еще надо сразу купить задние НОВЫЕ болты (8шт), которыми ступица крепится к кулаку заднего колеса (finis: 1539719 болт HB4 M10x30 mm — 80 руб/шт), гайки к ним не нужны. Потому что, как мне сказал мастер, эти болты «одноразовые» и лучше всего крепить ступицы новыми болтами, а не старыми. Для рестайлов и дорестайлов разницы нет, подходят всем.
8. Датчик поворота руля:
3M5T-3F818-AC (4 пина). У него должен быть белый разъем на 4 или 6 пинов (6 пинов, это в случае, если он ещё поддерживает и адаптивный свет — AFS). Часовую пружину покупать не нужно, она стоит у всех с завода.
9. Синие датчики АБС/ЕСП на передние колеса:
Синие датчики под АБС/есп – 3М5Т-2В372-BА (2 шт.). Датчики лучше всего покупать в сборе с болтами, которыми они крепятся (М5Х12, шаг 0.8).
10. Кнопка включения/отключения ESP:
Серая кнопка рестайл: 8V4T-2C418-AB (finis 1559485). Повторю, найти б/у серую рестайловую кнопку очень сложно. Я покупал новую — 1000 руб.

11. Скобы крепежа передних проводов АБС:
левая (finis: 1451010) — 1 шт., правая (finis: 1451006) — 1 шт.; маленькие одинаковые (finis: 1226679) — 2 шт. Их тоже сложно найти б/у, покупал новые. Цена — копейки.
12. Тормозная жидкости Ford оригинал.
Вопросом выбора ТЖ я озадачился давно. В итоге, остановил свой выбор на Ford DOT 4 LV High perfomance (finis: 1847947 — 1л) — 700 руб.

Ford DOT 4 LV High perfomance (finis: 1847947 — 1л)

Спасибо всем, кто помог найти, где можно прокачать тормоза через Ford IDS или ELMconfig. В случае наличия ESP — это крайне рекомендуемо. Единственное, на ффк написано, что при таком способе жидкости уходит, примерно, 3 — 4 литра. У меня же ушла только 1 банка (1л). Также сразу прошили все функции, включая контроль давления в шинах.
К моему большому сожалению, подробностей установки нет, т.к. сервис, где это делалось — клиентов не приглашает. )) Но мастер из этого сервиса, которого мне посоветовали — проверенный. Делал это уже не раз. Кому нужно, поделюсь контактами. Есть только фото, насколько это возможно увидеть, как это выглядит на машине:

Сегодня тестировал/насиловал АБС и ЕСП. И погодка как раз была то что надо — дождь, мокрый асфальт с лужами. Все классно, все работает прекрасно. Я очень доволен. Педаль трещит и бьет, колеса теперь не блокируются и не скользят ни разу при резком торможении. ЕСП пару раз моргала.

ЕСП включается/выключается с кнопки

Останется мне только купить передние ST тормоза (передние 300 мм уже есть), задние ST 280 уже есть, и я буду доволен тормозной системой своего автомобиля.

Замена тормозных дисков Ford Focus 2

Неполадка: «бьет» руль на Ford Focus 2
Задача: установить тормозные диски TRW для Ford Focus 2
Для замены дисков на Ford Focus 2…

Система динамической стабилизации, Принципы работы, Система динамической – Инструкция по эксплуатации FORD Focus II (2007-)

Система ESP поддерживает курсовую
устойчивость в начальный момент
отклонения от намеченного курса. Это
достигается за счет притормаживания
отдельных колес и уменьшения (при
необходимости) крутящего момента
двигателя.

Система также обеспечивает улучшенную
работу антипробуксовочной системы с
помощью снижения крутящего момента
двигателя при пробуксовке колес, когда Вы
нажимаете на педаль акселератора. Она
уменьшает возможность заноса на скользких
дорогах и улучшает комфорт, ограничивая
пробуксовку колес на крутых поворотах.

Предупреждающий сигнализатор
системы курсовой устойчивости (ESP)

Предупреждающий сигнализатор системы
ESP начнет мигать, когда система
задействована. См. Сигнализаторы и
индикаторы (стр. 96).

Помощь при экстренном торможении

ПРЕДУПРЕЖДЕНИЕ

Система ABS не снимает с водителя
обязательств быть внимательным и
осторожным за рулем.

Функция помощи при экстренном
торможении определяет момент резкого
торможения, измеряя скорость нажатия
педали. Пока педаль остается нажатой,
система обеспечивает максимальную
эффективность торможения. Функция
помощи при экстренном торможении может
уменьшить тормозной путь в критических
ситуациях.

Видео пособие по работе ESP ABS

8 лет

,то создается впечатление, что автор напрочь не понимает как устроена (и из чего состоит) на Фокусе система IVD, которую он не упоминает и, возможно, не знает о её существовании .

Вкратце поясню: Никакой ОТДЕЛЬНОЙ "противобуксовочной системы" у нас НЕТ. Есть противобуксовочная функция системы ESP (курсовой устойчивости) (ESP входит, как составляющая, в систему IVD).
Контрольная лампочка загорается при любой активации ESP, будь то антипробуксовка или сохранение траектории движения. Она загорится и на нейтралке (при чем тут букс?) при слишком резком повороте на скользкой дороге, и на любой скорости подправит траекторию тормозными механизмами. Это очень хорошо видно на ролике, приведенном в начале темы.

Так что принимать во внимание заявления малограмотного автора, пусть даже и на немецком языке — вряд ли имеет смысл.
