Здравствуйте, в этой статье мы постараемся ответить на вопрос: «Как правильно настроить камеру заднего вида». Если у Вас нет времени на чтение или статья не полностью решает Вашу проблему, можете получить онлайн консультацию квалифицированного юриста в форме ниже.

Многие автомобильные головные устройства, магнитолы, регистраторы позволяют настраивать разметку с помощью встроенных программных алгоритмов. Для этого обычно нужно входить в сервисное меню автомагнитолы или штатного ГУ.

Бывает и так, что водитель пользуется настроенной камерой с отрегулированной сеткой, но после ремонта или техобслуживания автомобиля калибровка пропадает. Обычно это связано с отключением на некоторое время бортового питания (например, при замене аккумулятора или временном отсоединении питающих проводов). В этом случае потребуется заново настроить разметку. После этого ею можно будет пользоваться, как и раньше.

Варианты настройки могут заметно различаться в зависимости от марки и модели автомобиля, головного устройства, магнитолы. Поэтому опишем в общих чертах один из распространенных алгоритмов. Нам потребуется деревянный брусок длиной 2 метра.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

1. Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
2. Если его нет, просверлите его.
3. Установите глазок, зафиксировав его на клей.
4. Протяните провода от агрегата в багажник.
5. Черный кабель проведите к массе машины с помощью болта.
6. Красный шнур (плюс) запитайте от кабеля фонаря сзади.
7. К камере присоедините желтый провод.
8. При подключении устройства используйте предохранитель.
9. Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Какими бывают парковочные камеры

Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

Какие опции участвуют в настройке

Попробуйте откалибровать парковочную разметку. Вы должны точно представлять себе, какому реальному расстоянию соответствует каждый из цветов — красный, жёлтый, зелёный.

Не забудьте про регулировку угла наклона глазка. Желательно достигнуть широты картинки по максимуму, но проследив, чтобы расстояние при этом искажалось как можно меньше.

Разберитесь с опцией отзеркаливания, включив или отключив функцию MIR. Если изображение показывается в перевёрнутом виде, отключите кнопку FLP. Можно попробовать передвинуть окуляр камеры на 180 градусов.

При наличии микрофона зайдите в настройки громкости записи и отрегулируйте их в соответствии с вашими предпочтениями.

Чтобы камера заднего вида давала хорошую картинку в ночное время, следует во время покупки обращать внимание на разрешающую способность матрицы. Желательно, чтобы этот показатель составлял не менее 0.3 Мп.

Если вас не устраивают заводские параметры глазка, фокуса, угла обзора, тоже поработайте над ними в настройках автомагнитолы.

Особое внимание уделите качеству показываемой картинки. Она должна быть чёткой, яркой, контрастной, с достаточным уровнем цветопередачи.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам. В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

• Бампер – выбирают центральное место как можно выше от поверхности дороги.
• В световой элемент номерного знака.
• Задняя часть кузова или багажника строго по центру.
• Любую часть на выносном кронштейне.
• Фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком.

Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно.

Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова.

Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Перед тем, как перейти к регулировке парковочных линий на камере заднего вида, давайте выясним, какие они бывают.

• Статическая разметка с прямой сеткой. На экране она выглядит, как две ограничительные направляющие по бокам автомобиля, с пересекающими их цветными линиями. Каждый цвет означает определенную дистанцию от полосы до бампера. Например, зеленая – 2-3 м, желтая – 1 м, красная – 50 см. Такая разметка удобна при движении назад строго по прямой и совершенно бесполезна, если парковаться по кривой (выкручивая руль или из поворота).

• Динамическая, в соответствии с углом поворота колес. На мониторе она отображается в виде изогнутых линий, которые повторяют траекторию движения машины. Сетку также пересекают цветные перпендикулярные полосы, характеризующие расстояние до бампера.

Настройка видеогаджета, обычно, выполняется через устройство вывода картинки на экран (магнитола, планшет, зеркало, видеорегистратор и т.д.).

Какие настройки присутствуют у камеры заднего вида? К слову, их немного:

• Далее, включить или отключить опцию отзеркаливания – «MIR». Чаще всего все камеры заднего вида передают зеркальное изображение, чтобы водитель видел реальную картину (ведь во время движения назад он сидит спиной к направлению хода). Однако, если вы хотите установить гаджет впереди, данный режим следует отключить.

• Иногда картинка на мониторе появляется в перевернутом виде. В этом случае, нужно или физически перевернуть окуляр, либо выключить опцию «FLP» в настройках;

• Если устройство оснащено микрофоном, не забудьте настроить громкость записи;
• Отдельным пунктом следует упомянуть регулировку функций глазка: фокус, угол обзора и т.д.
• Также важно настроить саму картинку: четкость, яркость, контрастность, цветопередачу;

• Не забудьте отрегулировать и дополнительные опции (при их наличии): инфракрасная подсветка, омыватель, механизм с защитной шторкой и другие.

Настройка парковочных линий

Далее, давайте разберем, как настроить парковочные линии на камере заднего вида.

Настройка зависит от типа оптического устройства. В самом простом случае разметка не подлежит регулировке, ее нужно лишь единожды откалибровать (вычислить соответствие реальным дистанциям). Делается это вручную.

1. Поставьте автомобиль прямо перед препятствием (например, перед бордюром), бампер должен быть строго ему параллелен;
2. Подгоните машину задом так, чтобы самая дальняя парковочная линия на мониторе совпала с препятствием (зеленая);
3. Теперь выйдите из авто и замерьте расстояние от бампера до бордюра. Теперь вы знаете, какую дистанцию отмеряет зеленая линия;
4. Аналогично вычислите расстояния до других полос;
5. Запомните полученные цифры. Теперь, во время парковки вы будете точно знать, сколько см отделяет ваш бампер от стены или забора.

Далее, рассмотрим, как настроить разметку на камере заднего вида через автомагнитолу (на экран которой выводится картинка). Делается это через Меню настроек штатной аудиосистемы. Алгоритм действий может различаться, в зависимости от марки автомобиля или типа головного устройства. Приведем наиболее распространенный:

1. Найдите прямую деревянную палку (типа черенка от лопаты) и уложите его параллельно бамперу, на расстояние 1 м до камеры заднего вида. Середина бруса должна находиться строго напротив глазка камеры;
2. Далее, найдите в Меню автомагнитолы раздел, посвященный настройкам парковочного софта;
3. Включите прибор, дождитесь появления на мониторе изображения с брусом;
4. Выкрутите руль до упора вправо, затем влево (для активации настройки динамических парковочных линий);
5. Найдите клавишу, нажатие которой выделит брусок на мониторе в рамку;
6. С помощью клавиш со стрелками отрегулируйте симметричное положение бруса в прямоугольнике;
7. Сохраните настройку.

Некоторые модели магнитол требуют укладки двух калибровочных объектов на расстоянии 1 м и 2 м. Также есть устройства, с которыми следует использовать специальный трафарет из комплекта. Если вам нужно выполнить настройку парковочных линий камеры заднего вида на китайской автомагнитоле с Android, рекомендуем найти в сети инструкции конкретно для вашей модели (там все может быть ооочень уникально).

Технические параметры камеры заднего вида

Камера заднего вида предназначена передавать видеоизображение позади авто на монитор внутри салона. Она подключается к штатному монитору, видеонавигатору или установленному дополнительно экрану. Такие устройства парковки присутствуют почти во всех современных авто. С ИК подсветкой и изменением угла обзора они помогают водителю оценить ситуацию позади автомобиля и правильно припарковаться, даже в абсолютной темноте.

При выборе комплекта камеры парковки для автомобиля важно знать, основные характеристики этих устройств и учитывать следующие факторы:

1. Изображение должно передаться в зеркальном отражении, иначе пользоваться устройством будет неудобно.
2. Угол обзора девайса должен превышать 110 градусов, но лучше, если он будет 150 или 170 градусов.
3. Устойчивость к воздействиям окружающей среды. Этот параметр определяет, насколько прибор способен работать при неблагоприятных условиях: снеге, дожде, пыли. Определяет его температурный диапазон и класс защиты устройства.
4. От разрешения зависит четкость и качество изображения. Недорогие комплекты имеют разрешение 720х576 или 582х500. Модели подороже — HD и Full HD.
5. Важным параметром для видеокамер парковки является разметка, она дает возможность парковаться с точностью до 10-15 см; Особенно удобна камера заднего вида с динамической разметкой.
6. Дополнительная подсветка очень важна для того, чтобы получить качественное изображение, особенно в темное время суток, ИК подсветка увеличивает обзор в ночное время.

Устройство с ИК подстветкой

Важным параметром видеоприспособления является его матрица.

При ее производстве применяется одна из технологий:

• комплиментарного металло-оксидного полупроводника (КМОП, англ. CMOS);
• устройства, имеющие поверхностно-зарядовую связь (ПЗС, англ. CCD).

Матрицы, изготовленные с помощью КМОП технологии, плохо работают при недостаточном освещении, передавая изображение с худшим качеством. Несмотря на это матрицы данного типа имеют два достоинства: прогрессивную развертку — на монитор последовательно передаются как качественные, так и некачественные строки сигнала; они дешевле ПСЗ-матриц.

Устройства с поверхностно-зарядовой связью передают на монитор более качественное изображение при малом освещении, но больше требуют энергии и проигрывают дешевым аналогам в скорости работы (автор видео — Volodamdes).

На автомобильном рынке большое разнообразие видеокамер парковки.

Их можно разделить на следующие три вида по месту расположения:

• универсальные, которые монтируют в специально для них отведенные места;
• устройства, которые встроены в рамку для номерного знака и продаются в комплекте с ними;
• штатные камеры, которые идут с завода и разрабатываются для каждого авто индивидуально.

Универсальные камеры имеют много преимуществ по сравнению со штатными аналогами. У них простая конструкция, поэтому приобретя комплект, универсальное устройство легко можно вмонтировать в любом месте авто. Форма универсальной видеокамеры напоминает бабочку. Основным плюсом этих устройств является невысокая цена. Универсальные видеокамеры герметичны, благодаря современным материалам, они устойчивы к царапинам и воздействию влаги.

Как подключить камеру заднего вида к видеорегистратору

Установка камеры к регистратору выглядит простой, поскольку распознавание происходит автоматически.

У моделей UKC, Ideal, 2 Life предусмотрена ручная настройка. Это означает, что при подключении кабеля, стоит зайти в меню и выбрать пункт камеры заднего вида.

Собственно, сам процесс подключения состоит из двух последовательных этапов: сначала нужно выбрать место для видеокамеры и установить ее, затем вторым действием подключить к видеорегистратору, чтобы подавался сигнал и можно было просматривать изображение.

В зависимости от типа камеры, она может быть врезной или накладной. В первом случае делают отверстие в бампере машины и туда вставляют камеру. Далее провода тянут через салон к питанию и регистратору.

Если речь идет про накладную камеру, ее обычно монтируют внутри машины, на заднее стекло. Но тут важно понимать, что оно должно быть с подогревом и дворниками, иначе зимой изображение будет некачественным.

Таким образом, рассмотрены камеры для видеорегистраторов. Подобные устройства заднего вида отличаются между собой, поскольку устанавливаются различные комплектующие. Есть возможность выбрать модель с индивидуальной схемой подключения, надежной защитой, высоким показателем чувствительности.

Какие бывают камеры заднего вида для автомобиля

Устройства различаются по типу передачи сигнала, разрешению матрицы, месту установки и возможностям совместимости с другими девайсами в автомобиле (парктроника, видеорегистратора, мультимедийного комплекса):

• Универсальные – для инсталляции в любое доступное место с широким углом обзора.
• Номерные – встроенные в рамку автомобильного номера.
• Оригинальные – разработанные для установки в элементы задних частей кузова специально для определённых марок машин.

От места расположения камеры зависит её функциональность: установленные слишком низко от дорожного полотна будут часто покрываться дорожной пылью, грязью с полной потерей изображения. Универсальные устройства требуют подготовленного места – приходится сверлить бампер, задний плафон или багажник с последующей регулировкой и обработкой кузовных элементов. Готовые штатные рамки с камерой для номерного знака подходят только для тех автомобилей, где номер расположен в более полуметра от дорожного полотна.

Главное правило при инсталляции универсальной камеры заднего вида – расположение по центру на расстояние более 50 см от поверхности земли.

Лучший выбор – это специально разработанное устройство для конкретного автомобиля, где учитываются габариты, установочное место, угол обзора и параметры разрешения так, что парковочные линии на дисплее совпадают с данными расстояния парктроника, а картинка максимально точно передаёт «слепую зону».

По типу классификации матрицы, которая отвечает за качество изображения, камеры различают:

• СMOS (cоmplеmentary mеtal-оxidе-sеmicоnductоr) – тип светочувствительной матрицы на встроенном транзисторе с высоким быстродействием до 500 кадров в секунду и низким энергопотреблением.
• CСD (chаrgе-cоuplеd dеvicе) – матрица обратной зарядной связи с высокой чувствительностью, коэффициентом передачи пикселов 100% и низким уровнем светового шума.
• ССD НD – повышенные характеристики высокого разрешения.

Устройства на СМOS требуют дополнительного освещения, при этом учитывают тип источника света – обычный задний фонарь или LED подсветка будет давать блики в темноте, для лучшей светопередачи их снабжают инфракрасным источником света.

Маркировка CСD означает более качественные параметры, которые не нуждаются в световой фильтрации, HD работают в мегапиксельных режимах, передавая высокую детализацию, сравнимую с аналоговым цифровым видео.

При выборе типа матрицы стоит учитывать рекомендации к эксплуатации – более сложные устройства восприимчивы к низким температурам, подвержены влиянию среды (дорожных реагентов) и чаще выходят из строя. Лучшие экземпляры выполнены в герметичном влагозащитном корпусе, оптика покрыта специальным составом, исключающим образованию инея, конденсата на поверхности «глазка» камеры.

Особенности беспроводных систем

Классический способ передачи сигнала между компонентами бортовой автомобильной электроники предусматривает использование местной электросети. Это может быть и штатная фурнитура, но ее чаще всего сопрягают с центральными линиями энергоснабжения. Чтобы избавить автолюбителей от кропотливой прокладки кабелей, производители стали осваивать беспроводные камеры заднего вида с парковочными линиями с монитором, на который транслируется радиосигнал. Для организации инфраструктуры данного соединения требуется установка модулей передатчика и приемника. То есть видеосигнал будет без проводов отправляться от камеры к основному блоку парковочной системы. Концепция удобная в монтаже и эксплуатации, но у нее есть два недостатка – нестабильность трансляции в условиях сильных помех и ограниченная зона действия (10-15 м).

Как правильно подключить камеру заднего хода.

В этом видео показывается самостоятельное подключение камеры. Камера была приобретена с Алиэкспресс.

Монтаж и подключение КЗВ.

Установка камеры заднего вида с зеркалом.

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

• желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
• в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

как регулировать камеру заднего вида в автомобиле

Как настроить камеру заднего вида и избежать проблем с парковкой

Каждый водитель должен знать, как настроить камеру заднего вида правильно, ведь только так он сможет в полной мере испытать все ее преимущества. Главная функция этого гаджета – помощь в маневрировании автомобилем при движении обратным ходом в условиях ограниченной видимости. Получается, правильная настройка также оказывает влияние на безопасность водителя во время управления. Ну, и, разумеется, камера заднего вида позволяет сохранить целостность внешнего вида авто, предотвращая ненужные столкновения с препятствиями.

Что можно настроить?

Настройка видеогаджета, обычно, выполняется через устройство вывода картинки на экран (магнитола, планшет, зеркало, видеорегистратор и т.д.).

Какие настройки присутствуют у камеры заднего вида? К слову, их немного:

Как настроить камеру на магнитоле?

Регулировка параметров видеогаджета выполняется после его успешного подключения:

С помощью данного алгоритма вы сможете выполнить настройку любой камеры заднего вида, в том числе, на китайской Андроид магнитоле. Названия разделов и их расположение могут, конечно, различаться, но не кардинально.

Как настроить устройство на зеркале?

Если вы приобрели комплект камеры с зеркалом заднего вида (или с накладной панелью), значит картинка с глазка при движении назад будет выводиться на него.

Получается, зеркало выполняет функцию монитора для отображения сигнала с камеры. Если же последняя находится в спящем режиме, оно стандартно играет роль отражателя.

Рассмотрим, как правильно настроить на авто камеру заднего вида на зеркале:

Как настроить камеру, подключенную к другому устройству?

Ну что же, выше мы рассказали, как правильно настроить камеру заднего вида на магнитоле или на зеркале обратного обзора. По факту, самое первое, что вы должны для этого сделать, правильно подключить прибор. Ну, а дальше – найти раздел с настройками в меню и выставить свои параметры.

Отрегулировать камеру заднего вида в автомобиле, как вы поняли, не сложно. Если ваш гаджет имеет в комплекте собственный монитор или вы подключаете его к планшету или смартфону, картинку настраивают прямо через них. И опять же, сначала, важно осуществить правильное подключение. Как только на экране появится изображение, полдела сделано! Дальше, идите в меню и изучайте доступный функционал.

Ваши цели – четкий видеосигнал без помех и ряби, отображение в корректном формате (зеркальный, не перевернутый) и правильно откалиброванная разметка.

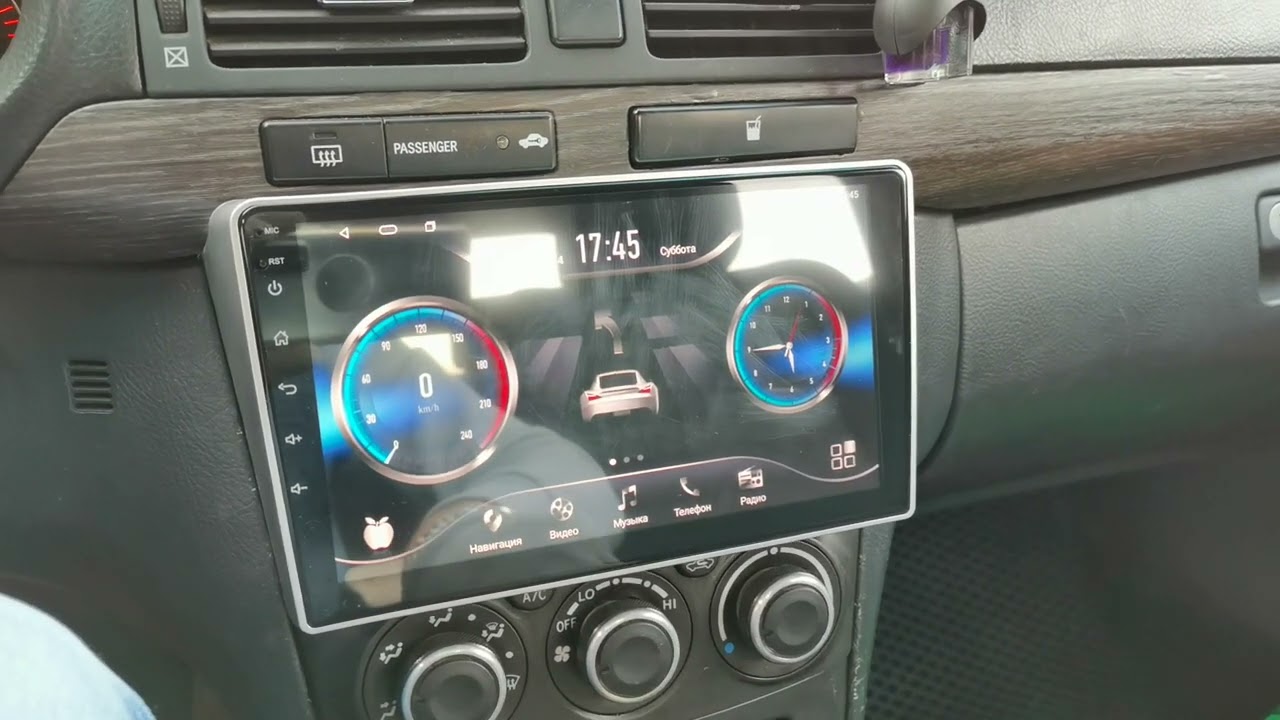

Настройка камеры заднего вида на андроид магнитоле

Установив камеру заднего вида на автомобиль, её следует подключить к какому-либо экрану — планшету, зеркалу, видеорегистратору и т.д. Чаще всего изображение КЗВ выводится на дисплей автомагнитолы. Сделать это довольно просто и под силу любому автолюбителю.

Как настроить картинку с камеры заднего вида

Проверка работоспособности камеры заднего вида проводится таким образом:

Если установка была произведена по всем правилам, на экране автомагнитолы в этот момент должно появиться изображение все того, что происходит сзади вашей машины.

При отсутствии картинки или её нечётком показе попробуйте произвести такие действия:

Теперь, когда всё функционирует нормально, можете пробовать парковаться. Правда, чтобы это прошло успешно, нужно ещё кое-что предпринять.

Какие опции участвуют в настройке

Попробуйте откалибровать парковочную разметку. Вы должны точно представлять себе, какому реальному расстоянию соответствует каждый из цветов — красный, жёлтый, зелёный.

Не забудьте про регулировку угла наклона глазка. Желательно достигнуть широты картинки по максимуму, но проследив, чтобы расстояние при этом искажалось как можно меньше.

Разберитесь с опцией отзеркаливания, включив или отключив функцию MIR. Если изображение показывается в перевёрнутом виде, отключите кнопку FLP. Можно попробовать передвинуть окуляр камеры на 180 градусов.

При наличии микрофона зайдите в настройки громкости записи и отрегулируйте их в соответствии с вашими предпочтениями.

Чтобы камера заднего вида давала хорошую картинку в ночное время, следует во время покупки обращать внимание на разрешающую способность матрицы. Желательно, чтобы этот показатель составлял не менее 0.3 Мп.

Если вас не устраивают заводские параметры глазка, фокуса, угла обзора, тоже поработайте над ними в настройках автомагнитолы.

Особое внимание уделите качеству показываемой картинки. Она должна быть чёткой, яркой, контрастной, с достаточным уровнем цветопередачи.

Поддаются регулировке и дополнительные опции:

Правда, они присутствуют далеко не в каждой модели.

Диагональ матрицы должна быть заявлена не менее 4.3″. От этого параметра зависит уровень искажения картинки.

Настройки камеры заднего вида проводятся по данному алгоритму практически в любой автомагнитоле. Даже если у вас китайское устройство на Андроиде, меню не будет существенно отличаться. Возможно применение других названий разделов. Но всё равно будет интуитивно понятно, что речь идёт о настройках КЗВ.

НАСТРОЙКА КАМЕРЫ ЗАДНЕГО ВИДА СВОИМИ РУКАМИ

Парковка задним ходом — одно из самых сложных упражнений во время экзамена на «права». Да и в обычной жизни начинающего автомобилиста. Помочь тут может только практика, чувство габаритов автомобиля или технический прогресс.

Первым помощником при движении задним ходом стали парктроники — ультразвуковые датчики, устанавливаемые в задний бампер и подающие звуковой сигнал в салон при опасном приближении к препятствию. Знаменитая фраза «Мадам паркуется по звуку» приобрела новый смысл. Но такой способ предупреждения лишь поможет понять, что вы критически близко к препятствию. Облегчить процесс движения и парковки задним ходом может визуальный контакт. И тут на помощь пришли камеры.

Миниатюрное устройство, которое установлено в задней части автомобиля и транслирующее картинку на монитор в салоне. Современные устройства имеют еще и динамические линии разметки, которые помогают определить нужный угол поворота руля для движения по оптимальной траектории.

В машинах премиального класса или дорогих комплектациях средних и бюджетных моделей такие камеры могут быть установлены с завода. Но что делать, если камеры нет в вашей комплектации? Ответ прост — установить самостоятельно или в сервисе.

Куда ставить камеру заднего вида

Вариантов глобально два — внутри салона под заднее стекло или снаружи. Первый вариант снимает массу проблем с загрязнением объектива. Но, во-первых, большинство выпускаемых камер ориентированы на наружную установку. Во-вторых могут возникнуть проблемы с углом наклона камеры, и, как следствие обзором. Для седанов и лифтбэков такой вариант вообще не подходит, так как багажник перекроет часть обзора и не даст точного понимания о расстоянии до препятствия. Поэтому основным вариантом, который используют и автопроизводители, является установка снаружи.

Какие бывают типы камер заднего вида

Интегрированная в рамку номерного знака

Врезная под фрезу (аналогично датчику парковки)

Врезная под шпильку с гайкой

В штатное место

Если ваша модель автомобиля в дорогих комплектациях имеет штатные камеры заднего вида, то с большой долей вероятности вы сможете найти не стороннюю, а родную камеру. Ставятся они, чаще всего, в плафон подсветки номерного знака или в ручку открывания багажника.

Куда выводить изображение с камеры заднего вида

С тем откуда получать картинку мы более-менее разобрались. Остался не менее важный вопрос, куда вывести картинку.

Подсоединение камеры заднего вида к проводке автомобиля

Наверное самая сложная часть работ по установке камеры. Устройство нужно запитать от бортовой сети, а провода, по которым идет видеосигнал, проложить через весь салон к передней панели.

Самый очевидный и традиционный способ питания камеры заднего вида — от «плюсового» провода фонарей заднего хода. Камера при этом будет включаться только при движении назад, что логично. На всякий случай уточним, что «землю» лучше брать рядом, чтобы не создавать дополнительной разности потенциалов.

Есть вариант и постоянного питания камеры, когда включение заднего хода только активирует отображение картинки на экране, но такой способ представляется менее оптимальным.

Далее, от камеры к экрану или головному устройству мультимедийного комплекса или внешнему экрану необходимо протянуть два провода. Один коаксиальный, по которому пойдет собственно видеосигнал, второй активационный.

Для чего необходим второй провод? Дело в том, что большинство комплексов активируют видеовход, и, соответственно начинают показывать с него картинку, только в том случае, если на дополнительный контакт поступило напряжение, говорящее о том, что устройство, передающее сигнал — активно. Это бывает полезно в том случае, если вы, например, решили запитать камеру на постоянной основе, а не от фонарей заднего хода. Есть устройства, которым достаточно только наличия видеосигнала, и они сразу переключаются на показ картинки с камеры при ее включении. Какое именно оборудование у вас — необходимо уточнить по инструкции.

Подводные камни при установке камеры заднего вида

Напряжение питания камеры

Камеры имеют разные стандарты напряжения. Они бываю 12, 9, 6 и даже 3,3 вольта. При заказе уточните от какого именно напряжения питается ваша камера и есть ли в комплекте преобразователь.

Влагозащита камеры

От обычных атмосферных явлений вроде пыли и дождя почти все камеры защищены неплохо. Но уровня герметичности не хватит, чтобы противостоять струе воды из автомойки. Попадание воды внутрь корпуса камеры чревато как минимум запотеванием объектива, как максимум замыканием. Выход только один — просить мыть место установки камеры с расстояния 2-3 метра.

Необходимость смены прошивки

Если для вашей модели есть штатные камеры заднего вида, и мультимедийный комплекс позволяет подключить ее без проблем, сложность может крыться в прошивке. Для моделей с камерами, устанавливаемыми на заводе она может отличаться. Хорошо если дело ограничиться компанием в сервисном меню. Бывают варианты, когда приходится перепрошивать мультимедийную систему целиком. И тут нужно быть аккуратным. Найти родные прошивки не так просто, а любая ошибка в процессе смены софта может превратить современный комплекс в бесполезный элемент интерьера.

Несоответствие видеостандарта

Видеосигналы имеют несколько стандартов кодировки. Если ваша камера выдает один, а отображающее устройство настроено на другой, то картинка будет с помехами или вообще отсутствовать. В таком случае потребуется конвертер сигнала или перенастройка экрана.

Разрешение камеры

Как правило камеры заднего вида имеют небольшое разрешение. Для бюджетных моделей максимум 640 х 480 точек. Если выводить картинку на дисплей с большим количеством пикселей, то она будет «расплываться». К этому надо быть готовым.

Приветствую вас, дорогие читатели! Сейчас мы продолжим эксперименты по монтажу дополнительного оборудования в легковой автомобиль. А тема статьи будет звучать так: установка камеры заднего вида на авто своими руками.

Если говорить точнее, то мы будем устанавливать универсальную камеру, которая подходит для всех марок машин, на маленькое Kia Rio автора блога. Думаю, что данное направление будет интересно многих любителям комфорта за рулем.

Содержание статьи:

Преимущества и недостатки универсальной камеры заднего вида
Общий принцип работы камеры заднего вида для легкового авто
Вопрос пылевлагозащищенности камеры заднего вида для авто
Пример установки камеры заднего вида на машинку Kia Rio

Итак, сразу скажем о том, что наша камера не является модельной и ее можно поставить, при большом желании, даже на трактор. Второй момент, о котором обязательно нужно сказать, это то, что она не покупалась отдельно, а шла в комплекте с зеркалом на базе Android, о котором очень подробно

Камера заднего вида, переделываем вид.

Камера заднего вида обычно изображение зеркалит. И таких камер большинство. Если же вы хотите приобрести камеру для контроля передней полусферы, то ваш выбор значительно сужается. Под катом попробуем исправить это досадное обстоятельство.

Приходит камера в картонной коробке, комплектация самая что ни на есть полная:
— камера
— мануал
— гайка крепления
— экранированный провод видеосигнала
— провод питания с преобразователем напряжения
— два кусочка двухстороннего скотча
— коронка для сверления отверстия

Изучение описания не сильно добавляет информации — описание одно на большое семейство камер и технические характеристики конкретно вашей камеры должны помечаться при комплектовании коробки. Но они не помечаются.

Давайте за характеристиками обратимся к сайту магазина:

Effective Pixel: 420 TV lines
Lens Angle: 170 Degrees Wide Angle
TV System: PAL / NTSC
Power Supply: DC 12V
Support NTSC video system

Вот так камера выглядит снаружи:

Диаметр резьбы 17,5мм.

Коронка с запасом на 1 мм.

Гайка под ключ 22. Она чуть больше этого размера, так что возможно придется взять разводной ключ.

Длина резьбы такова, что накинуть гайку и сделать хотя бы полтора оборота получится, если толщина стенки, в которой просверлено отверстие, не более 8 мм.

Задняя панелька камеры крепится четырьмя саморезами. Развинчиваем:

Внутри корпус залит компаундом. Он по ощущениям похож на рыхлую резину. Копаем.

Удалось дорыть до платы. Времени на это ушло минут 15, инструмент — скальпель, острая отвертка и ватная палочка со спиртом. Повезло. Эта камера позволяет управлять изображением.

Да, камера питается напряжением 3,3 вольта. Для его приготовления на проводе питания установлен степдаун-конвертер 12-3,3. Ток по цепи 12В временами до 120 мА, но в основном порядка 80. Преобразователь немного греется, рука конечно терпит даже при долгой работе, но все-таки он теплый. Я решил надолго камеру включенной не оставлять.

Для экспериментов мне пришлось подключить камеру к встроенному в компьютер тв-тюнеру, у него есть низкочастотный вход тюльпаном. Сразу стал показывать картинку, правда слегка зашумленную. Это дают о себе знать либо шумы по питанию, либо помехи внутри системника. Я припаял проводки к контактным площадками, чтобы иметь возможность менять настройки камеры, не вскрывая корпуса. Не забыл вывести наружу и провода земли и питания, замыкать провода управления нужно на них.

Потом взял нейтральный силиконовый герметик и тщательно намазал плату.

Вернул крышку на место.

Посмотрим что же у нас получилось.

При замыкании проводом переворота на +3,3В камера переворачивает изображение. Остальные два провода срабатывают при замыкании на землю. Вот как это выглядит:

Попробуем прикинуть углы обзора:

Линейка, находящаяся на расстоянии 12,5 см от камеры в районе ее центра, видна на длине 25 см.

Не нужно быть Евклидом, чтобы догадаться об угле обзора — 90 градусов по горизонтали. При соотношении сторон кадра 4:3 по вертикали у нас получается 67 градусов.

Это заметно отличается от заявленных 170. Быть может, 170 — это по диагонали? Нет, у меня по диагонали получилось 107 градусов.

Сама камера отклонена от плоскости установки на 50 градусов.

Таким образом, сектор обзора немного не достает до плоскости той детали, на которой будет установлена камера.

Начинаем установку. Ставить я буду на переднюю часть машины, вместо ненужного логотипа. Задняя камера у меня уже есть, есть и монитор, так что работа будет несложной. Прикидываем место установки:

Вставляем камеру и привинчиваем гайкой. Провода изолируем термоусадкой.

Готово. Надо потом будет заглушить отверстия логотипа.

Вот так это смотрится сбоку.

А вот так выглядит из салона:

От нижнего края кадра до номерного знака порядка 8-10 см, так что как только чужой бампер дошел до низа, пора жать на тормоз.

Камера работает, цена низкая, картинка хорошая, шумов при установке на машину никаких нет. Потребление тока порядка 80мА. Герметичность была полной (надеюсь, после моего вмешательства таковой и останется). Относительно легко эту камеру приспособить под свои нужды, если они у вас специфические. Производитель заложил возможность настроек. К минусам могу отнести угол обзора меньше заявленного и небольшой (действительно небольшой) нагрев блока питания.

Камера поможет на тесной парковке, она позволит увидеть брошенный перед самым бампером самокат, или установленную бетонную полусферу. Зимой ее просто очистить ото льда и потихоньку рулить по двору, глядя на нее, пока основное стекло оттаивает.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как настроить линии на камере заднего вида

Улучшить обзор сзади автомобиля при парковке призвана камера заднего вида. Но, купив и установив вспомогательное устройство, водитель порой испытывает разочарование из-за отсутствия парковочных линий. А некоторым автомобилистам эта разметка иногда даже мешает ориентироваться в пространстве. Как же настроить линии на видеокамере, чтобы они выполняли свою прямую функцию и не отвлекали?

Виды разметочных линий

Камера заднего вида не способна передать точные масштабы картинки сзади автомобиля. Но, благодаря парковочным линиям, даже водителю-новичку легко разобраться, сколько осталось до бордюра или столбика. Так что припарковаться без досадных столкновений получится у каждого.

Разметка на мониторе бывает нескольких видов:

В первом случае на дисплее показываются два ограничителя габаритов автомобиля и несколько пересекающихся цветных линий.

Следует уметь читать обозначения цветов:

Если сдаёте назад по прямой, подобная разметка поможет не врезаться в стоящие позади автомобиля предметы. Но если приходится выкручивать руль, поворачивая, то статическая сетка становится абсолютно бесполезной.

Динамическая разметка отражается изогнутыми линиями, точь-в-точь повторяя траекторию движения авто. Кроме того, сетка испещрена цветными перпендикулярными полосками, указывающими расстояние от преграды до бампера.

Как откалибровать изображение

Искать тумблер включения разметки не придётся. Как только подключите камеру заднего вида к имеющемуся в наличии монитору и начнёте сдавать назад, получите полосатое изображение.

Процесс запускается автоматически, как только включается задняя передача. Если подобного не произошло, значит, случился серьёзный сбой в системе. И нужно срочно предпринимать экстренные меры.

Приобретая самый простенький прибор, отрегулировать парковочные линии не удастся. Достаточно откалибровать камеру один раз и в дальнейшем использовать без каких-либо трудностей. Нужно это для того, чтобы разобраться, насколько полоски соответствуют реальным расстояниям.

Произведите ряд практических действий:

Теперь во время парковки будете знать, на каком расстоянии до препятствия пребывает машина.

Как настроить парковочные линии

Если камера передаёт изображение на автомагнитолу, то следует произвести настройки устройства. Делается это при помощи меню настроек мультисистемы:

У некоторых моделей настройки могут производиться по другому алгоритму. Но вышеописанный самый распространённый.

К примеру, для калибровки вам может понадобиться уложить ещё один черенок, но уже на расстоянии 2 м. Возможно, система настраивается с участием прилагаемого трафарета.

Так что перед калибровкой изучите точные инструкции именно для вашей модификации камеры.

Можно ли отключить разметку?

Если монитор уже оборудован парковочными линиями или они отвлекают от проведения маневра, от цветных полосок можно легко избавиться.

Проще всего это сделать через меню настроек в автомагнитоле. Но если подобная функция не предусмотрена, тогда поищите тумблер переключения линий и зеркального отражения на самой камере. Снова промах?

В этом случае рекомендуем использовать довольно радикальное средство. Придётся срезать закольцованный провод в кабеле, идущем на камеру заднего вида. Не забудьте, срезав петлю, надёжно заизолировать контакты. Теперь парковочных линий вы никогда не увидите, даже если сильно захотите.

Людям, разбирающимся в электронике, можно посоветовать разобрать видеокамеру, отыскать микросхему, отвечающую за парковочные линии, и удалить её. Но если знаний в этой области у вас недостаточно, лучше не лезьте, иначе можете вывести гаджет из строя полностью. И настройки ему вообще не понадобятся.

Как правильно настроить камеру заднего вида на магнитоле

Привет, автолюбители! Если у вас есть камера заднего вида на вашем автомобиле и вы хотите настроить ее на магнитоле, то я готов поделиться с вами несколькими полезными советами. На первый взгляд может показаться, что это довольно сложная задача, но на самом деле настройка камеры заднего вида на магнитоле не требует больших усилий. Давайте разберемся!

Шаг 1: Подключение камеры заднего вида к магнитоле

Первым шагом в настройке камеры заднего вида является правильное подключение ее к магнитоле. Обычно это делается через специальный видеовход на магнитоле. Однако, важно убедиться, что соединение проводов осуществляется правильно и надежно. Если вы не уверены в своих способностях, лучше обратиться к специалисту, чтобы избежать повреждения камеры или магнитолы.

Помимо этого, проверьте, подключена ли камера правильно к задней части автомобиля. Чтобы получить оптимальный обзор, камера должна быть установлена на позиции, дающей наилучший угол обзора. Некоторые автомобили уже имеют предустановленные места для установки камеры заднего вида, в то время как в других случаях вам может потребоваться консультация с специалистом, чтобы определить оптимальное место установки.

Шаг 2: Настройка камеры на магнитоле

После успешного подключения камеры заднего вида к магнитоле можно приступить к ее настройке на самой магнитоле. Как правило, это делается через настройки самого устройства. Эти настройки могут отличаться в зависимости от модели магнитолы, поэтому важно ознакомиться с инструкцией или поискать информацию в интернете о настройке вашей конкретной модели.

Одной из ключевых настроек является выбор режима отображения. Возможно, ваша магнитола поддерживает различные режимы, такие как отображение изображения только при движении заднего хода или постоянное отображение даже во время движения вперед. Выберите режим, который наиболее удобен для вас и соответствует вашим предпочтениям.

Кроме того, вы можете настроить яркость, контрастность и другие параметры изображения для достижения наилучшего качества визуального представления с камеры заднего вида. Это также может варьироваться в зависимости от модели магнитолы, поэтому будьте внимательны и следуйте инструкциям.

Резюме

Настройка камеры заднего вида на магнитоле может показаться сложной задачей, но с правильной информацией и инструкциями вы сможете справиться с ней без особых проблем. Важно знать, как правильно подключить камеру к магнитоле и настроить ее на самом устройстве. Если же у вас возникнут сложности или вы не уверены в своих способностях, лучше обратиться за помощью к опытному специалисту.

Надеюсь, эта статья была для вас полезной и поможет вам правильно настроить камеру заднего вида на вашей магнитоле!

Как настроить камеру заднего вида и избежать проблем с парковкой

Каждый водитель должен знать, как настроить камеру заднего вида правильно, ведь только так он сможет в полной мере испытать все ее преимущества. Главная функция этого гаджета – помощь в маневрировании автомобилем при движении обратным ходом в условиях ограниченной видимости. Получается, правильная настройка также оказывает влияние на безопасность водителя во время управления. Ну, и, разумеется, камера заднего вида позволяет сохранить целостность внешнего вида авто, предотвращая ненужные столкновения с препятствиями.

Что можно настроить?

Настройка видеогаджета, обычно, выполняется через устройство вывода картинки на экран (магнитола, планшет, зеркало, видеорегистратор и т.д.).

Какие настройки присутствуют у камеры заднего вида? К слову, их немного:

• Первым делом, важно правильно откалибровать парковочную разметку;

• Далее, включить или отключить опцию отзеркаливания – «MIR». Чаще всего все камеры заднего вида передают зеркальное изображение, чтобы водитель видел реальную картину (ведь во время движения назад он сидит спиной к направлению хода). Однако, если вы хотите установить гаджет впереди, данный режим следует отключить.

• Иногда картинка на мониторе появляется в перевернутом виде. В этом случае, нужно или физически перевернуть окуляр, либо выключить опцию «FLP» в настройках;

• Если устройство оснащено микрофоном, не забудьте настроить громкость записи;
• Отдельным пунктом следует упомянуть регулировку функций глазка: фокус, угол обзора и т.д.
• Также важно настроить саму картинку: четкость, яркость, контрастность, цветопередачу;

• Не забудьте отрегулировать и дополнительные опции (при их наличии): инфракрасная подсветка, омыватель, механизм с защитной шторкой и другие.

Как настроить камеру на магнитоле?

Регулировка параметров видеогаджета выполняется после его успешного подключения:

• Заведите машину, включите автомагнитолу и переведите рычаг коробки в режим движения задним ходом;

• На мониторе должно появиться зеркальное изображение объектов позади машины;
• Откройте в меню аудиосистемы блок «Настройки» («Settings»), найдите внутри раздел «Camera», разыщите подпункт «Задняя/Back»;
• Если картинка перевернута или не отзеркалена, активируйте опции «MIR» или «FLP»;

• Отрегулируйте параметры окуляра. Нужно настроить камеру заднего вида автомобиля так, чтобы изображение было максимально четким и правильным;
• Далее, выполните регулировку камеры заднего вида на автомобиле по углу наклона глазка. Ваша цель – добиться максимально широкой картинки, допустив при этом минимальное искажение расстояний;
• Следующий пункт – настройка парковочных линий камеры заднего вида на автомобиле, определение правильного расстояния от глазка до каждого сектора разметки. Для этого вам понадобится деревянный брус и рулетка. Кстати, у нас есть подробная статья на эту тему;

• В завершение, следует настроить параметры изображения: контрастность, яркость, а также вспомогательные опции.

С помощью данного алгоритма вы сможете выполнить настройку любой камеры заднего вида, в том числе, на китайской Андроид магнитоле. Названия разделов и их расположение могут, конечно, различаться, но не кардинально.

Как настроить устройство на зеркале?

Если вы приобрели комплект камеры с зеркалом заднего вида (или с накладной панелью), значит картинка с глазка при движении назад будет выводиться на него.

Получается, зеркало выполняет функцию монитора для отображения сигнала с камеры. Если же последняя находится в спящем режиме, оно стандартно играет роль отражателя.

Рассмотрим, как правильно настроить на авто камеру заднего вида на зеркале:

• И снова, первым делом необходимо осуществить правильное подключение по схеме из инструкции;
• Рассмотрите зеркало. На нижней или боковой планке должен располагаться ряд кнопок. Как правило, «ВКЛВЫКЛ», джойстик (вверх/вниз/ОК), «Меню»;

• Заведите авто и включите заднюю передачу. На дисплее в зеркале должно появиться изображение с разметкой парковочных линий. Их следует откалибровать или, хотя бы, определить соответствие расстояниям до полос на экране реальным дистанциям;
• Часто в таких гаджетах оптическое устройство совмещается с видеорегистратором. Соответственно, в меню аппарата вы сможете настроить параметры обоих приборов. Набор опций, обычно, минимален и стандартен. Просто идите по списку и выставляйте правильные для себя режимы (язык, дата, автовыключение, звук, монитор парковки, разметка, экспозиция, контраст, яркость, баланс белого и т.д.

Как настроить камеру, подключенную к другому устройству?

Ну что же, выше мы рассказали, как правильно настроить камеру заднего вида на магнитоле или на зеркале обратного обзора. По факту, самое первое, что вы должны для этого сделать, правильно подключить прибор. Ну, а дальше – найти раздел с настройками в меню и выставить свои параметры.

Отрегулировать камеру заднего вида в автомобиле, как вы поняли, не сложно. Если ваш гаджет имеет в комплекте собственный монитор или вы подключаете его к планшету или смартфону, картинку настраивают прямо через них. И опять же, сначала, важно осуществить правильное подключение. Как только на экране появится изображение, полдела сделано! Дальше, идите в меню и изучайте доступный функционал.

Ваши цели – четкий видеосигнал без помех и ряби, отображение в корректном формате (зеркальный, не перевернутый) и правильно откалиброванная разметка.
