СКОЛЬКО СПИЦ В КОЛЕСЕ ВЕЛОСИПЕДА
Количество спиц в колесе велосипеда зависит от типа и назначения велосипеда, а также от производителя. Как правило, колеса для горных велосипедов имеют от 28 до 36 спиц, тогда как для шоссейных — от 16 до 24 спиц.
Большее количество спиц в колесе велосипеда, как правило, обеспечивает большую прочность и жесткость, но и повышает вес конструкции. Меньшее количество спиц делает колесо легче, но менее прочным и жестким, что может быть нежелательным для экстремальных условий.
Кроме того, количество спиц может также влиять на ветроустойчивость колеса и на его внешний вид.
Необходимость использования колес с определенным количеством спиц также зависит от веса велосипедиста. Более тяжелому велосипедисту нужны колеса с большим количеством спиц, чтобы обеспечить достаточную прочность конструкции.
Но в целом, определить точное количество спиц в колесе велосипеда заранее сложно, так как это вопрос дизайна и технологии производства каждого конкретного производителя.
Сборка велосипедного колеса. Часть 2
Итак, вот и вторая часть, посвященная сборке колеса. В ней не будет никаких инструкций, а только общая информация о видах спицовок и прочих особенностях, которые к ним относятся. Начнем мы именно с прочих особенностей.
Втулки
По своей сути все втулки очень похожи — они держат на себе спицы и вращаются на оси, которая, в свою очередь, закреплена в дропаутах передней или задней вилки велосипеда.
Втулка Shimano за 10 долларов и Chris King с керамическими подшипниками за 250$.
Большинство бюджетных, и втулок в среднем ценовом диапазоне, между собой практически не различаются. Единственное, что может разниться, так это количество отверстий для спиц и реже высота фланца. Сходство их обусловлено тем, что они производителями задумываются конкурентными и взаимозаменяемыми. То есть, если у вас вышла из строя передняя или задняя втулка, то вы легко найдете ей замену практически в любой веломастерской или веломагазине по весьма приятной цене (от 10 баксов и выше).
Первое различие, на которое мы обратим внимание — длина оси. В зависимости от конструкционных особенностей велосипеда и дисциплины, для которой он предназначен этот параметр в значительной степени изменяется.
Оси
Оси 9х100 мм (перед.) — 10х135 мм (зад.) являются наиболее распространенными, этот стандарт прочно обосновался в среде любительских велосипедов. Колеса в этом случае крепятся в дропаутах обычными болтами или обычным эксцентриком.
Большее число (100 или 135) означает ширину между дропаутами и ширину посадочных мест у втулки. Реальная же длина оси несколько больше, настолько, чтобы она могла обеспечить надежную фиксацию колеса в дропаутах. Меньшее число (9 или 10) говорит нам о диаметре оси.
Передние оси 15х110 мм и 20х110 мм больше распространены на трейловых и кантрийных велосипедах. Ось выполняется полой (иногда из алюминия), на одном конце содержит резьбу, которой фиксируется в дропауте, а на другом зажим эксцентрикового типа. В этом случае передние оси не имеют парных задних осей. Так происходит потому, что переднее колесо априори сильнее нагружено, чем заднее. Укреплением оного инженеры занимаются путем увеличения диаметра оси. А задние колеса в паре с такими передними осями могут употребляться самого разного диаметра и длины, все зависит от дисциплины.
Втулки на осях 12х100 мм (перед.) — 12х142 мм (зад.) сравнительно недавно стали заходить на рынок и встречаются на велосипедах среднего уровня с ценником более 1000 долларов. Применяются они на велосипедах самого разного назначения, как на МТБ, так и на шоссе. На последних они применяются в случае наличия дисковых тормозов, для ободных все по классике, на эксцентриках.
Кстати, а вы знаете кому мы обязаны появлением эксцентрикового типа закрепления колес и почему оно появилось? Если нет, то почитайте историю формирования компании Campagnolo, мы там подробно об это рассказываем.
Задние оси 10х120 мм используются на велосипедах, предназначенных для трековых условий эксплуатации. Задние оси 10х130 мм на шоссейных велосипедах используются, если там не стоят новые 12х142. Оси длинной 150 и более мм используются на велосипедах экстремального назначения.
Обращаем ваше внимание, что в зависимости от величины боковых и прочих нагрузок на задних колесах, растет и ширина втулок. Самые ненагруженные на трековых велосипедах 120 мм, самые нагруженные на даунхильных МТБ велосипедах 150 мм.
Фланцы
Конструктивные особенности фланцев меняются от производителя к производителю. Мы уже говорили, что бюджетные втулки обладают “единым” стандартом высоты фланца и таким же единым вариантом их внешнего вида.
Встречаются конструкции, в дорогих моделях, как правило, где фланец обладает большей высотой, чем обычно. Бывают варианты, где фланец обладает большой высотой и специальными вырезами. Какими бы они ни были, их конструктивы всегда направлены на улучшение ходовых характеристик: повышение жесткости колеса, повышение эффективной передачи крутящего момента и прочее.
Также встречаются фланцы, предназначенные для особого закрепления спиц, о чем подробнее мы скажем немного ниже.
Правило “чем выше фланец, тем жестче колесо” не всегда работает, так как в разных ситуациях конструкторы добиваются разных целей.
Спицы
Мы уже говорили о строении спицы, когда занимались сборкой колеса. Она была вполне стандартного строения — одного диаметра по всей длине с загнутым концом. Такие спицы чаще всего встречаются и легко поддаются замене, так как продаются практически в любом магазине.
Хуже дело обстоит с моделями колес, где применяются нестандартные виды спиц, выполненные из алюминия, баттированные, аэродинамические, гибкие или карбоновые.
Карбоновые спицы, это вообще проблема. Они даже регулировке не поддаются. Да, недавно на рынок был выпущен вилсет, где спицы из углеродного волокна таки регулируются, но это исключение из правил. В остальные случаях они довольно широкие, а к фланцу втулки и ободу приклеиваются. Также встречаются карбоновые спицы, которые с ободом и втулкой объединены в единое целое без склеек, такие колеса называют в народе “лопастями”. Они предназначены для использования сугубо на треке, так как обладают невероятной жесткостью. Количество спиц колеблется от трёх до пяти, как правило. На мой взгляд, это одни из самых красивых колес для велосипеда.
Алюминиевые спицы позволяют снизить вес колеса, однако для получения того же порога прочности, что и у стали, они должны содержать в себе больше метала. Такое положение дел неизбежно сказывается на их размерности, они очень толстые и широкие. Основная же причина применения алюминия в спицах является не столько вес, сколько его жесткость. Такие колеса хорошо передают мощность крутящего момента от втулки к ободу.
Я ездил на колесах Fulcrum Red Metal Zero на алюминиевых спицах. Надо ли говорить, что они были чертовски хороши, как внешне, так и в ходу?
Гибкие спицы встречаются реже остальных, они очень экзотические, хотя и не противоречат концепции спицованого колеса. Основная проблема, с которой приходится справляться инженерам — прикрепление мягкой “ткани” к жестким элементам с резьбой. К такому виду можно отнести спицы Spinergy PBO.
Баттированные спицы имеют переменное сечение профиля на протяжении своей длинны. Где нагрузки больше, там спица толще, логика вполне понятна. Решение такое позволяет снизить вес и получить желаемые характеристики жесткости колеса.
Аэродинамические спицы выполняются из любых материалов, главное их назначение — рассекание воздуха с минимальными потерями.
Спицы с нестандартным креплением к втулке встречаются довольно часто, они либо вкручиваются во фланец, либо вставляются в него. Последний вариант предусматривает на конце Т-образную головку. Применяется подобное решение в разных дисциплинах.
Ободья
Выполняются ободья из стали, алюминия и карбона. Сталь уже сильно устарела, она не позволяет достигать необходимых параметров прочности, ржавеет и обладает наибольшим весом среди прочих.
Алюминиевые ободья
Наиболее распространены в велосипедном мире и встречаются, как на бюджетных велосипедах, так и на достаточно дорогостоящих. Разумеется, цена влияет на их прочность, вес и марку сплава.Также алюминиевые ободья делятся на сварные или клепанные. Речь идет о соединении профиля металла в кольцо. Варианты подороже, разумеется, скрепляются методом сварки. Здесь всё просто, так что двигаемся дальше. Существует разделение по способу получения отверстий для ниппелей: сверление и штамповка. Последний вариант стоит дороже и позволяет добиться более высоких прочностных характеристик.
Еще один способ повышения прочности отверстий для ниппелей и колеса в целом — пистонирование. По сути, в отверстии под ниппель закрепляется шайба, которая развольцовывается с обеих сторон отверстия. Такие колеса считаются прочнее, чем с простыми отверстиями без каких-либо “шайб”. Технология очень не нова, и применялась на заре становления велосипедного спорта. За пистонированые ободья даже с гонок снимали, настолько серьезное преимущество они давали в движении. За алюминиевые ободья, кстати, тоже. Гонщики даже умудрялись их выкрашивать так, чтобы они походили на деревянные. Да, раньше ободья выполнялись из дерева.
Количество стенок в ободе тоже играет существенную роль в прочности и жесткости колеса. Самые “жидкие” одностенные, самые жесткие и дорогие трехстенные. Чаще же всего используются двухстенные (двойные) ободья.
Карбоновые ободья
Они тоже могут быть пистонированными, с разным количеством стенок и выполнены из разных видов углеродного волокна. Интересной особенностью некоторых является заполнение пустого пространства внутри обода специальной пеной, которая исключает попадание внутрь влаги и повышает жесткость колеса.
Еще немного про ободья
Между собой обода отличаются по способу закрепления спиц. Наиболее распространенный — ниппель вставляется в отверстие. Реже встречается вариант довольно экзотический, отверстие в ободе только одно, для соска камеры. А спицы крепятся к специальным фланцам, выходящим из обода. Такая конструкция, на мой взгляд, не очень удачная, но в колесах CrankBrothers Cobalt реализована так, что оторвать взгляд от них просто невозможно.
При такой конструкции ниппеля делаются длинной в половину высоты обычной спицы, а спица делается в половину своей обычной длинны. При этом ниппель крепится не к ободу, как это везде делается, а к фланцу втулки. На ободе же спицы крепятся попарно через специальные втулки. Спиц мало, расположены они попарно и вес вилсета в 26-м диаметре составляет около 1500 граммов, что очень даже неплохо. В глаза, конечно, бросается большая толщина стенок обода. Надо же как-то справляться с большим расстоянием между спицами.
Ободья для бескамерного применения из алюминия или карбона зачастую выполняются без отверстий во внутренней части обода. Но ниппеля с широкой внутренней шляпкой туда как-то заводят изнутри. Загадка получается. На самом же деле все довольно просто. Ниппеля выполняются из алюминия или латуни, а материалы эти не магнитные. Вот поэтому в ниппеля вкручивают небольшие винты из магнитной стали и запускают в обод через отверстие для соска, оно ведь имеет самый большой диаметр. Далее сборщик колеса магнитом “подбирает” внутри ниппеля и тащит их к нужному отверстию в ободе. Да, непростая технология, но очень себя оправдывает, так как обод без сверления внутренней стенки намного прочнее и остается герметичным без привлечения дополнительных ресурсов.
Наиболее интересным, на мой взгляд, является конструкция обода со смещенным центром (асимметричный обод). Спицы к нему крепятся не в средней части, а со смещением влево. Именно влево, так как технология предусмотрена только для задних колес. В предыдущей статье мы с вами говорили о понятии “зонта”. На заднем колесе он неравномерный и со стороны звезд смещен ближе к центру втулки. В некоторых моделях шоссейных колес он и вовсе кажется плоским. Применение многоскоростных кассет увеличивает ширину барабана и смещает правый фланец еще ближе к центру втулки, что негативно сказывается на зонте, он становится недопустимо плоским. Так вот, для того чтобы его сохранить инженеры попробовали смещать центр обода и это сработало. Технологию можно увидеть на дорогостоящих колесах типа DT Swiss Mon Chasseral и у некоторых других производителей.
Вот, наверное, и все, что мы хотели рассказать о составляющих колеса в рамках ликбеза по спицовке. Он получился довольно насыщенным, но поверьте, далеко не полным.
Виды спицовок
Полутангенциальная
Полутангенциальная спицовка является классической и в разных видах применяется практически на всех колесах всех велосипедов. Исключение составляет переднее колесо с ободным тормозом любого типа, но об этом расскажем ниже.
Итак, почему тангенциальная спицовка содержит кресты, а спицы в ней располагаются под углом относительно фланца втулки?
Давайте представим, что заднее колесо имеет только втулку со звездами, дисковый тормоз и обод, а спиц нет. Если мы начинаем вращать педали, то втулка начнет крутиться без обода. Теперь представим, что мы ставим одну спицу, которая выходит из правого фланца перпендикулярно вверх относительно касательной к фланцу. Если мы продолжим прикладывать момент вращения к втулке, то естественным образом спица начнет натягиваться и наклоняться относительно всё той же касательной фланца. Так она будет делать (наклоняться) до тех пор, пока не достигнет своего устойчивого состояния, обод начнет тянуться спицей, которая закреплена на фланце втулки.
Еще раз, втулка, вращаясь вправо, увлекает за собой спицу, а спица увлекает за собой обод. Такая спица называется тянущей или хвостовой.
И вообще, спицы в колесе всегда работают на растяжение, если только мы не говорим о жестких карбоновых колесах с тремя или пятью спицами, там ситуация обратная.
Фантазируем дальше. Наше колесо уже может крутиться, теперь его надо остановить. Вставляем левее вторую спицу аналогично первой, под прямым углом относительно касательной к фланцу и помним, что тормозной ротор крепится непосредственно к втулке. Нажимаем тормоз, втулка резко останавливается, а обод продолжает вращение. Перпендикулярно выходящая спица начинает растягиваться и поворачиваться на фланце, но уже в противоположную сторону в сравнении с первой. То есть, втулка останавливается, но обод по инерции продолжает свое движение увлекая за собой спицу, а она тянет втулку. Такая спица называется толкающей или лидирующей.
Название “толкающая” не совсем верное, так как толкать спица может с очень небольшим усилием, дальше она просто согнется. По своей сути, она выполняет такую же функцию, как тянущая спица, но в обратном направлении вращения колеса. То есть, название “толкающая” чисто условное, она тоже работает на растяжение.
Так, у нас уже две спицы, которые направлены в разные стороны, и они пересекают друг друга. Мы получили крест. Добавление спиц до нормального количества сформирует еще один, два, три или четыре креста. Тут уже все зависит от длины спицы и желаемой прочности колеса. Чем спиц больше и чем они длиннее, тем больше крестов получится.
Однако, большое количество спиц не значит прочное колесо. Здесь мы уже упираемся в свободное место на фланце втулки. Большое количество спиц требует меньшего расстояния между отверстиями. Меньше расстояния — меньше метала — меньше прочности. Опытным путем велосипедная индустрия пришла к колесам на 32-х и 36-ти спицах, это количество является оптимальным, как по прочности, так и по весу. Борются с прочностью фланца увеличением его диаметра, так можно увеличить расстояние между отверстиями для спиц. Тогда же подрастает и жесткость колеса.
Чем спиц меньше, тем меньше крестов получится сделать, что уже логично.
Для понимания такой зависимости приведем пример:
2 креста — 24 или 28 спиц
3 креста — 32 или 36 спиц
4 креста — 36 или 40 спиц
5 крестов — 48 спиц
Стоит отметить, кстати, что такое положение дел не всегда обязано таковым быть. Колесо можно собрать с разным количеством крестов. Но они всё равно должны быть, чтобы справляться, как с разгоном велосипеда, так и с его остановкой.
Так для чего же нужны кресты?
Получается, что они не нужны, но появляются в следствии особенностей механики работы колеса, это побочный продукт.
Спицы располагаются под углом относительно касательной к фланцу, чтобы справиться с крутильными нагрузками в системе втулка-спица-обод.
Радиальная
Radial spoking
На мой взгляд это самая красивая спицовка, так как спицы при таком методе набивки колеса друг с другом не пересекаются. Они ровно выходят из обода и ровно заходят во фланец втулки. Чистота, красота, простота и никаких крестов.
Однако, такой метод спицовки применим только на переднем колесе велосипеда с ободным тормозом. Почему?
А вот как раз потому, что в случае с ободным тормозом втулка не испытывает крутильных нагрузок. Точнее если, то какие-то всё же и возникают вследствие сил трения в подшипнике втулки, но они пренебрежительно малы. А раз так, то и толкающих или тянущих спиц уже не надо. Все они могут выходить из фланца втулки перпендикулярно относительно касательной к фланцу.
Да, вы уж простите, что некоторые слова так часто повторяются. Мы стараемся сделать материал максимально понятным.
Применяется такая спицовка потому, что позволяет сделать колесо несколько легче и снизить аэродинамическое сопротивление. В теории. Также считается, что оно обладает повышенной жесткость, но это спорная информация.
Основным недостатком такой спицовки является повышенная нагрузка на фланец и раскручивающиеся ниппеля.
Дело в том, что фланец подвергается почти перпендикулярной нагрузке, если игнорировать угол наклона зонта. Такое положение дел требует повышения прочности фланца, что довольно дорого обходится без увеличения веса.
Второй негативный момент заключается в самопроизвольном раскручивании ниппелей в процессе эксплуатации колеса. Так происходит также потому, что спицы почти перпендикулярно подходят к ободу.
Учитывая эти особенности и нюансы хотим предостеречь. Если у вас стоит такое переднее колесо и в поездке вы обнаружили появлении восьмерки, то лучше с велосипеда слезть и отправиться в ближайшую мастерскую. Причина появления восьмерки может крыться в открученных ниппелях или в трещине фланца. Последнее не всегда удается обнаружить невооруженным глазом, так как трещина расходится под нагрузкой.
Полурадиальная спицовка
Half-radial spoking
Такая набивка колеса подразумевает наличие разных видов спицовок на разных сторонах колеса.
Мы уже говорили, что правая сторона спиц на заднем колесе натягивается значительно сильнее, чем на левой. Напомним, что такая ситуация складывается из-за смещенного к центру втулки правого фланца. Виной всему барабан и ведомые звезды. Они требуют места.
Когда вы активно крутите педали, с правой стороной все прекрасно, там спицы натянуты, а с левой происходит существенное ослабление натяжения спиц, они же там натянуты слабее. Постоянная динамическая нагрузка, при которой спицы то натягиваются, то полностью ослабляются, приводит к преждевременной усталости метала, отчего спицы выходят из строя.
Применение радиальной спицовки на левой стороне колеса решает эту проблему. Спицы хоть и не будут натянуты так же сильно, как и на правой стороне, но теперь они не будут подвергаться паразитной усталостной нагрузке. Колеса с такой спицовкой ходят намного дольше.
Тормозное усилие, если тормоз дисковый, будет передаваться на правую часть колеса, где спицовка остается полутангенциальной. Да, в этом случае производитель обязан предусмотреть дополнительный запас прочности для неё.
Неправильная полурадиальная спицовка
Здесь все то же самое, что и в случае с полурадиальной, только теперь радиальный набор оказывается на правой стороне. Решение позволяет обеспечить больше места для заднего переключателя. А все крутильные усилия передаются через тело втулки на левую часть колеса. Опять же, такая технология требует повышенной прочности от втулки.
Примечательно, кстати, что такие наборы спиц, которые сейчас можно встретить далеко не на всех велосипедах, считаются чем-то очень продвинутым и необычным. Так кажется только, если вы никогда не имели дела с шоссейными или достаточно дорогостоящими МТБ колесами. Там такие решения встречаются довольно часто. Это первое.
Во-вторых, такие спицовки применялись в автомобильной промышленности на заре её становления. Причины всё те же.
Смешанная спицовка
Второе её название — вороний след. Суть заключается в смешивании радиальной и полутангенциальной спицовки на одном фланце. Две спицы уходят влево и вправо, а та, что между ними уходит вверх по радиальной схеме.
Говорят, что особенными преимуществами она не обладает и больше ценится с эстетической точки зрения.
Спицовка 2:1
По своей сути это полутангенциальная схема, но с нагруженной стороны спиц вдвое больше, чем с ненагруженной. На заднем колесе двойная порция располагается справа, а на переднем слева.
Применяется данный вид спицовки компанией Fulcrum, которая, кстати, принадлежит Campagnolo. Выглядит это просто шикарно.
Другие виды спицовок
На самом деле основных видов всего два: радиальный и полутангенцильный. И здесь нового пока никто ничего не придумал. Однако некоторые производители по-своему распоряжаются расположением спиц на ободе. То есть, спицовка сути своей не изменяет, изменяется расстояние между парами или тройками спиц. Возможно, такие решения имею какую-то выгоду в техническом или аэродинамическом смысле. не знаю, но то, что выглядят они красиво, это совершенно точно.
Увлеченный велосипедист с 2014-го года. Терпеть не мог, когда велосипед в ходу издавал посторонние звуки, что заставляло его многократно все перебирать, перемазывать и обновлять. Любит вникать в тонкости, посему многочисленные переборки своего велосипеда вылились в дальнейшем в работу веломехаником. Прошёл тернистый путь от Shimano Acera на Comance Tomahawk через SLX до XTR на Specialized S Works, а потом просто пересел на бюджетный шоссейник на оборудовании Campagnolo Xenon 10. За плечами веломарафон (МТБ) Куяльник 2019-года, где на маршруте Light занял 5-е место. В настоящее время остается активным пользователем велосипеда и продолжает углублять свои знания в этой сфере.
Колесо
Обод колеса соединяется со спицеванием, спицовкой или «набором», которое может быть выполнено по различным схемам. Наиболее распространённой является тангенциальное спицевание, существующее в свою очередь, в нескольких вариантах — т. н. «набор в 2 креста», «набор в 3 креста» и т. д. «Кресты» здесь обозначают количество пересечений каждой спицей других. Однако существуют и другие схемы — например, радиальное, где пересечения отсутствуют. Каждая схема спицевания имеет свои преимущества и недостатки, и её выбор производится в зависимости от назначения велосипеда.
Схемы спицовки [ ]
Тип схемы спицовки определяется количеством пересечений каждой спицы с соседними, идущими от того же фланца. Сколько пересечений — столько так называемых «крестов»:
- Радиальная спицовка (0 крестов) — спицы располагаются «солнышком».
- Полутангенциальная спицовка (1 и более крестов) — каждая спица имеет несколько пересечений с идущими от того же фланца. В некоторых источниках называется «тангенциальной».
Радиальный набор [ ]
У колеса с радиальным набором (0 крестов) спицы перпендикулярны касательной к фланцу втулки. Такой набор пригоден только для передних колес с Полутангенциальный набор [ ]
Традиционный полутангенциальный набор принято называть набором в «3 креста», «4 креста», и так далее. Например, «3 креста» означает, что каждая спица пересекается с тремя другими спицами, идущими с того же фланца втулки. Большинство колес собирается «в 3 креста». При большем количестве «крестов» положение спиц больше приближается к касательной к фланцу. Такое их положение делает колесо более жестким по отношению к моменту вращения, создаваемому усиленным педалированием на пониженных передачах или возникающему при торможении в тормозных втулках или дисковых тормозах. При меньшем количестве крестов положение спиц больше приближается к перпендикуляру к фланцу втулки.
Чем больше в колесе спиц, тем больше требуется крестов для достижения того же самого угла наклона спиц (к касательной или перпендикуляру). Колесо из 48 спиц обычно собирается в 5 крестов, из 40 спиц — в 4 креста, из 36 спиц — в 4 или 3 креста, из 32 спиц — в 3 креста, из 28 или 24 спиц — в 2 креста.
Процесс сборки колеса [ ]
Применяемые материалы [ ]
Другие конструкции велосипедного колеса [ ]
В велосипеде традиционно применяется спицевое колесо, поскольку именно такая конструкция обеспечивает одновременно необходимую лёгкость и прочность. Однако в некоторых спортивных велосипедах существуют и другие конструкции — такие как дисковое, и лопастное. В дисковом ободом с помощью натянутой ткани, придающей колесу аэродинамичную обтекаемую форму, необходимую для высоких скоростей движения. Однако из-за большой боковой поверхности такие колёса имеют большую парусность, и эффективно используются только на обод с помощью саблевидных лопастей, трёх или больше. В таких колёсах крайне высокие требования предъявляются к ободу, поскольку почти треть его длины не опирается вообще ни на что.
Велосипедные колеса и покрышки.
Сегодня поговорим про велосипедные колеса и резину. Пост рассчитан на начинающих, потому профессионалов прошу либо пройти мимо, либо уместную критику, которой буду только рад, только давайте обойдемся без «все что не хоп — не втулки» и подобного.
Это колеса, если кто не знал:
На картинке вилсет (от английского wheel set, так называют комплект колес заводской сборки). колес от шимано. Про вилсеты подробнее расскажу позже, а сейчас давайте посмотрим на устройство колеса:
Про обода особо много говорить не стану, по сути просто нечего сказать.
Во первых обода бывают одинарные, двойные и тройные.
Нас интересуют только двойные. Одинарные слишком мягкие, на них постоянно появляются восьмерки и яйца, сейчас такие обода встречаются крайне редко, только на старых велосипедах и ультра дешевых китайских. Тройные слишком тяжелые, сейчас такие применяются редко и только на ДХ, поскольку имеют очень большую прочность и выдерживают огромные нагрузки, но мировая практика показывает, что их вес не оправдан. Двойные обода — золотая середина. Они жесткие и достаточно легкие, а потому и самые популярные.
На картинке ниже различные варианты усиления ободов. Самый популярный и доказавший свою эффективность — вариант с кружочками (правый верхний), ну и ещё эти кружочки служат для соединения клепанных ободов.. Центральная перемычка на прочность сильно не влияет, но защищает от вырывания спиц из обода.
Во вторых обода бывают пистонированные и непистонированные.
Пистон эта такая железка, впрессованная в обод. Предназначена для распределения нагрузки и продления срока службы обода. В целом большой разницы нет. Пистоны вроде как надежнее, но все равно часто случается такое.
Наиболее надежный вариант — двойное пистонирование, при котором нагружаются обе стенки обода, как и при наличии в ободе центральной перемычки. (справа двойное пистонирование, слева одинарное).
В третьих обода бывают под ободные и под дисковые тормоза. Соответственно разница лишь в том, что обод под ободной тормоз имеет поверхность для торможения.
Ещё можно разделить на обода для камерной установки резины и бескамерной (обычно и без ободной ленты они). Но про это скажу когда буду о резине говорить. Ещё один интересный момент — сварной или клепанный обод. Собственно сварной обод сварен лазерной сваркой стоит больше и производитель говорит, что это прочнее. На деле я никогда не встречал развалившихся в месте соединения клепанных ободов, да и сварных тоже. Может конечно и есть разница, если удар придется прям по стыку, но это ещё постараться надо. Вот так выглядит клепаный обод. На сварном шва нет.
Втулка отвечает за накатистость колеса. Втулки бывают на промышленных подшипниках и на насыпных.
Вот устройство втулки на промах
Втулки на промах лучше и геморроя с ними меньше, т.к. нет разбалтывающихся контргаек и не требуют обслуживания, в то время как втулки на шарах нужно обслуживать, т.е. разбирать и смазывать. Да и катят прома как правило лучше, также их можно заменить на керамические игольчатые подшипники, которые катят ещё лучше, но надежность ниже на удары. Однако тут есть одно исключение — shimano, делающие все свои втулки только на шарах. И их шары очень хороши и катят лучше многих промов, поскольку у шимано достаточно технологий. чтобы шары были максимально гладкими, их полируют лазером и хрен знает что ещё с ними делают.
Итог: либо втулка на промах, либо шимано на шарах.
Дальше может быть или не быть крепления для ротора, оно необходимо если тормоза дисковые. Потом втулка может быть под ось и под эксцентрик, некоторые сейчас удивятся, но это очень распространенное заблуждение. Вот эта штука называется эксцентрик (обозначается как QR) и он не является осью:
Его задача не давать колесу выпасть. А сама ось находится внутри втулки. А вот втулка и ось отдельно:
Вообще ось как правило относится не ко втулке, а к вилке или раме, за исключением бмх втулок, там ось относится ко втулке. Есть быстросъемные оси, а есть как на картинке выше, совсем не быстросъемная.
Теперь о стандартах. Оси бывают: 10, 12, 14, 15, 20, 30 и зависит это от велосипеда.
10 обычно сзади, редко спереди, чаще всего на болтах или гайках. Используется в трюковых дисциплинах.
14 стандарт бмх, иногда встречается на мтб трюковых
12 стандарт задней оси экстремальных дисциплин (эндуро, дх, фрирайд)
15 кросскантрийная передняя ось, иногда на эндуро вилках встречается.
20 передняя ось трюковых мтб дисциплин и экстремальных
30 что-то редкое и особенное, вообще не встречается. Я никогда такого не видел, только слышал о таком.
QR — самый распространенный стандарт, самый дешевый. Сейчас встречается на городских, прогулочных, бюджетных кантрийных, на кантрийных сзади и ещё очень много где. И если вы не катаете жесть, то менять что-то чтобы поставить ось вместо него смысла нет. Вообще эксцентрик находится внутри оси, как правило 10мм, но иногда и внутри больших осей, чтобы увеличить размер подшипника.
Раз начал говорить о стандартах, то сразу скажу про ширину втулки. Обычно размер втулку указывается как M x N, где М — ширина, а N — размер оси. Передняя втулка обычно шириной 110, задняя 135. На велосипедах для экстремальных дисциплин задняя бывает 142 и 150.
обозначается соответственно 110х20, 142х12 и т.д.
Вилка с осью выглядит так:
Теперь что касается только задней втулки.
Задняя втулка является элементом трансмиссии, ну вернее её часть. На мультиспид велосипедах (когда сзади много звезд) на втулке стоит так называемый барабан — устройство, куда надевается кассета. На картинке слева трещотка, а справа барабан.
Трещотки стоят только на бюджетных велах, поскольку проигрывают барабану практически во всем, кроме цены. Барабан бывает стальной или алюминиевый. Алюминиевый легче, но на него можно ставить только кассету с алюминиевым пауком иначе будет так:
Внутри барабана обычно 2 промышленных подшипника.
Также обычно на барабане расположены собачки(выпирающие штучки) а в корпусе втулки зацепы. Чем больше собачек и зацепов, тем меньше свободный ход втулки. Сбободный ход — градус, на который провернется барабан без взаимодействия с колесом. Существуют версии с собачками во втулке и зацепами на барабане. Собачки могут быть на одной пружине и каждая на своей, но это уже тонкости.
Для синглспид систем может быть либо драйвер, либо минибарабан. Это драйвер:
Минибарабан выглядит как барабан, но только под одну звезду. На обычный барабан можно надеть специальные проставки (single speed kit) и сделать сингл. Дальше лезть в тему синглов не стану, большинству оно не нужно.
Про них много писать не буду и скажу однозначно DT Champion 2.0 лучшие спицы в соотношении цена качество и существуют всех возможных размеров. Есть конечно ультралайт баттированные спицы (переменной толщины), есть спицы сапим, но большинству они не нужны. Подбор длины спиц расписывать не буду. Есть масса отличных калькуляторов длины спиц, я советую калькулятор на сайте сапим. Там все в картинках и очень понятно. Спицуют обычно в 3 креста, так что количество перекрестий ставим 3, фланец — часть втулки куда вставляются спицы, измеряется по осям противоположных отверстий. Спиц в колесе стандартно 32, однако есть колеса повышенной жесткости на 36 и ультралайт на 24 да ещё и с аэро(плоскими) спицами. Важно чтобы количество дырок на втулке совпадало с количеством дырок на ободе.
3.1 Ниппеля
Черная штучка позволяющая спице держаться в ободе. Они бывают всех возможных цветов.
Их можно брать любые, лучше латунные, они долговечнее, особенно при всесезонном катании.
Спицевать колесо самостоятельно я не люблю и не особо рекомендую, лучше отдайте в мастерскую, там есть станок и измеритель натяжения спиц. Восьмерки можно править самостоятельно, нужно купить спицевой ключ.
И так, собственно колесо мы уже собрали. Теперь наклеим ободную ленту, её можно и самую дешманскую лепить, за исключением лент под бескамерки, правда большинство ободов под бескамерку не требуют ленты. Синяя хрень — ободная лента.
Уход за колесам заключается в проверке натяжения спиц, если ослабли, нужно подтянуть. После покупки нового велосипеда или вилсета, нужно через 2 недели подтянуть спицы. Также нужно смазывать насыпные подшипники консистентной смазкой. Размер колес влияет на накат и на жесткость колеса. Для прогулок я бы рекомендовал 29 колеса, т.к. у них лучший накат и тряска меньше. Вообще для города и кросс кантри 29 колесо — лучший выбор.
Теперь пару слов о вилсетах. Вилсет — готовый набор колес завоской сборки, как правило такие колеса хорошего качества и прилично стоят. Единственное я не советую брать особенные вилсеты, вроде этого(Crank Brothers Cobalt 2):
Он не плохой, даже наоборот, да ещй и смотрится очень круто, но если лопнет спица, хрен вы её найдете быстро, а если найдете, то стоить она будет довольно прилично. Конкретно это вилсет стоит немного меньше 50 000. Подходит либо богатым либо спонсируемым:) Взять нормальный вилсет и не заморачиваться довольно неплохое решение.
Дополнение про литые диски.
Честно говоря хрень полная. Нормального литья нет, а все остальное делают в китае и качество отвратительное. Весят они много, прочности мало, попросту говоря они трескаются, если восьмерка, то её не выправить. Единственный их плюс — стоят они копейки, т.к. производство самое простое и дешманское. Есть конечно исключения, но они редки, т.к. там уже технологии не те (как минимум термообработка) и цена заметно возрастает, и опять в своей ценовой категории они проигрывают сборным колесам. Ну и про карбоновые цельные колеса говорить не стоит, они специфичны и стоят очень много.
И тут место кончилось, так что резина отдельным небольшим постом.
Спасибо за внимание:)
Времени совсем мало и потому писать посты регулярно не особо получается:(
Если есть личные вопросы, то меня можно найти в вк.
5.1K постов 13.2K подписчиков
Правила сообщества
Запрещается добавлять посты следующего содержания:
— с просьбой денег на что либо
— с поиском и предложением работы
— объявления о продаже / покупке
— объявления о съеме / сдачи недвижимости
Только тематическая информация. Юмор, стеб не возбраняется, но и не похваляется.
Почему на резине остановился?
Назови пост «Что нужно знать, чтобы собрать вел самому?»
Ну в общем все, что необходимо.
Собери SET про сборку велосипеда.
Добавь статейку про стоимость по отдельности; где примерно что брать, где покупать расходники хорошего качества: тормоза, тросики, подшипники.
Будет тебе куча экспы! Не тормози!
Аффтар, ты недокурил тему. Лучше написать проще и понятней, и у профессионалов не будет претензий.
Например о ободах. Трёхстенные-это миф, созданный ашанерами. Никто же не называет Даблвайды пятислойными?
А на фото, где демонстрируется отсутствие пистонов у тебя мавик 819, и ему нахрен не упёрлись эти пистоны, потому что в нём сразу нарезана резьба под нипель.
Какая нахрен лазерная сварка? Шов сварирают или трением, или более традиционным способом.
Керамические игольчатые подшипники во втулках? Это что за зверь такой? Если ты о керамических радиальных подшипниках-то это аудиофилия от мира велосипедов.
Алю барабан можно юзать только с кассетой на пауке-это миф.
Думаешь не существует хороших «литых» колёс? Гугли TAG wheels, Grimeca, Spinergy. А то привыкли к ашанским макетам деталей, и потом всех под одну гребёнку обзывают
Плюсанул годный и полезный пост! Хоть и большую часть и так знал. Какую смазку юзать для узлов трения?В те же подшипники и смазка осей, резьбы?
Какую сам юзаешь? На литиевую смазку много говна льют, что обрабатывать ей резьбу не стоит потом не выкрутишь, и гидрофобность так себе. И что труЪ кальциевый загуститель или более продвинутые бариевые и полиуретановые смазки. Тефлоновая смазка только для цепи
подскажите, плиз. у мужа Урал, он ему нравится, но образовались восьмерки. в мастерской сказали, что на уралах восьмерки не правят, типа слишком сложно. можно ли современные колеса на урал поставить?
Квадратне покатилось
Как же тяжело ему проворачивать это добро.
Китай карбон, элитно-дешево
в прошлый раз спрашивали описание фото, исправляюсь

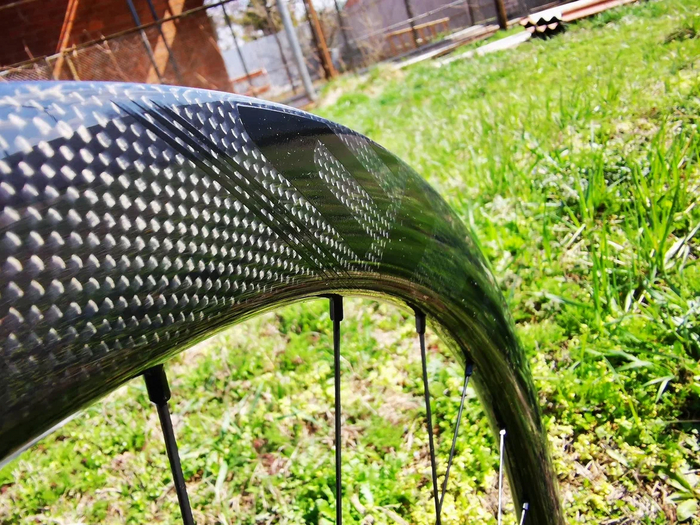

45мм профиль, 28мм внешний, 18.5внутр, под бескамерку\клинчер вес пары 1550гр
аэроспицы по 24штуки в каждом
в комплекте лента и две спицы, ценник 38к до санкций (шло 3месяца)
(5 звезд еще не открывал. с виду коробка сделана качественно)
Иллюзия
Необычная сборка.
Было решено собрать как можно больше непонятных колес. Начал с этого. 6 версий и наконец то оно держит.
Колёса
Подвеска. Сложно-навороченная.
Продолжение предыдущего поста. Резина.
Маркировка покрышки выглядит например так: Wire 26×2,0 70a TPI 60, теперь давайте разберем что все эти символы значат.
Основа покрышки — корд (на картинке почему-то написано каркас), очень часто кордом называют бортировочный трос, но на самом деле это не верно. Корд состоит из сплетенных нейлоновых или кевларовых нитей. TPI 60 как раз и означает, что плотность плетения — 60 нитей на дюйм. 60 — самый распространенный стандарт, однако в эндуро/фр/дх применяют 120, сейчас часто вообще двойной и тройной корд используют, горы ведь, а в некоторых дешевых покрышках можно встретить 30. Чем выше это число, тем покрышка прочнее и сложнее прокалывается и тем большее давление она держит, но и стоит естественно больше.
На корд наносится компаунд (на картинке протектор), собственно резина из которой сделан протектор. 70a это как раз о ней и означает эта цифра жесткость. Чем больше цифра, тем жестче материал, следовательно износоустойчивее и накатистее, но с худшим сцепление на грунте. Для города и леса около дома лучше жесткий компаунд (60, 62,72)a, для грязи и леса с мягкой землей мягкий (40, 42)a, для гор средний (3C, dual, RSR, тут производители каждый свое придумывает) и он самый дорогой. Я советую жесткий, т.к. мягкий актуален только спортсменам катающим в горах, а средний слишком дорогой для повседневной езды.
Все это дело крепится на бортировочном тросе, который регулярно с кордом путают. Он бывает стальной или кевларовый. Второй легче и позволяет сложить покрышку, но стоит больше. Я за кевлар, т.к. он значительно легче, а если комплектов резины несколько то их удобно хранить. Wire это о тросе. Стальной обозначается steel(сталь) или wire, кевларовый: кевлар или folding (фолдинг).
26×2,0 — размер. 26 — размер колеса в дюймах, 2.0 ширина покрышки. Узкая покрышка имеет лучший накат, широкая лучшее сцепление. Широкую можно сильнее спустить для езды на низком давлении и неровности он поглощает лучше.
Также есть куча технологий защиты усиления и улучшения иных характеристик покрышек, технологии часто похожи. но у каждого производителя называются по разному.
Теперь поговорим о рисунке протектора. В целом делится на 3 типа: слик, полуслик и агрессивная.
Шоссейный слик — без коментариев, из названия все ясно. Ну и про них я не смогу рассказать, поскольку дисциплина мне не близка.
Слик — мтб покрышка для гладкой поверхности. Если вы катаетесь по городу — это ваш выбор. Отличный накат и высокая износостойкость, к тому же отлично держит на асфальте, но на грунте не держит совсем.
Полуслик — отличный универсальный вариант. Хорошо катит на асфальте и отлично держит на жестком и средне жестком грунте. Если вы катаетесь равномерно и по город и по лесочку, то это для вас.
Гравийная — для тех, кто предпочитает грунт. На асфальте очень быстро стирается. Есть с шипами поменьше для кросс кантри, есть с огромными для гор. Гравийку я бы рекомендовал брать пошире, чтобы можно было спустить посильнее и радоваться низкому давлению в лесах.
Ещё есть грязевая, там большие шипы стоят далеко друг от друга чтобы не забивалась грязь.
Большинству я бы советовал покрышки полуслики типа maxxis wormdrive или очень популрных kenda small block 8 (на картинке). Отлично катит по асфальту и также прекрасно держит на твердом грунте и все это на одном давлении.
Я в свое время катал на одном из велов на continental travel contact шириной 1.75. Накачивая до 75 pci я получал отличный накат на шоссе, а спуская до 35 нелохое сцепление на жестком грунте. Такие покрышки подходят для тех, кто 95% времени проводит на асфальте.
Очень частый вопрос: бескамерка, стоит ли ставить?
Я считаю, что если вы катаете что-то агрессивное в горах то однозначно стоит. В кросскантри для снижения веса и ещё более низкого давления стоит поставить, остальным смысла нет, т.к. надо периодически менять герметик. Есть конечно технология UST, позволяющая ставить без герметика, но без него бескамерка не ок. В городе от бескамерки толку нет.
Колесо знакомого, Колян, если ты читаешь, привет тебе, летел ты красиво. Жаль я в этом году не приехал.
