Как подключить гранта зеркала ваз 2114

Зеркала на ваз 2114 от Лада Гранта

Я напишу свой вариант установки гранта зеркал с электропроводкой, актуально на 2021.
Буду иногда брать чужие фото с драйв, потому как мой телефон на морозе при фото просто перезагружается.

Для протяжки и установки мне понадобилось 2 метра провода 0.75мм( или 0.5мм) для наращивания поворотников,
1м одножильного медного провода(ПВ1) 2,5мм для протяжки жгута проводки. Расцветки «заземление», чтобы поярче.
изолента(хорошая, важно!)
плоскогубцы «Утики»( лучше прямые).
перчатки(задним умом крепок).
ключики 13 и10 ( в идеале трещетка)
винты( саморезы для прикручивания зеркал) 4.2*38 или 4.5*40 — 6шт
колодки для сращивания проводов
нож (острый)
отвертка крестовая

Проводка покупная от SOLINA

они в целом молодцы, кроме схемы.
Схема которая идет с проводкой ГОВНО,

Описанной здесь схеме — ВЕРИТЬ:
подключение гранта зеркал.

В добрый путь:
демонтируем облицовки передних стоек(треугольнички возле порогов).

Откручиваем 1 болт справа торпеды( это даст нам место для маневра.)

Откучиваем облицовки тоннеля.
Протягиваешь проводку управления зеркалами, устанавливаешь блок управления зеркалами.

Начнем с правой двери.
Надевай перчатки( вот точно)

Сделай себе небольшой крючок из провода 2,5мм, положи рядом.

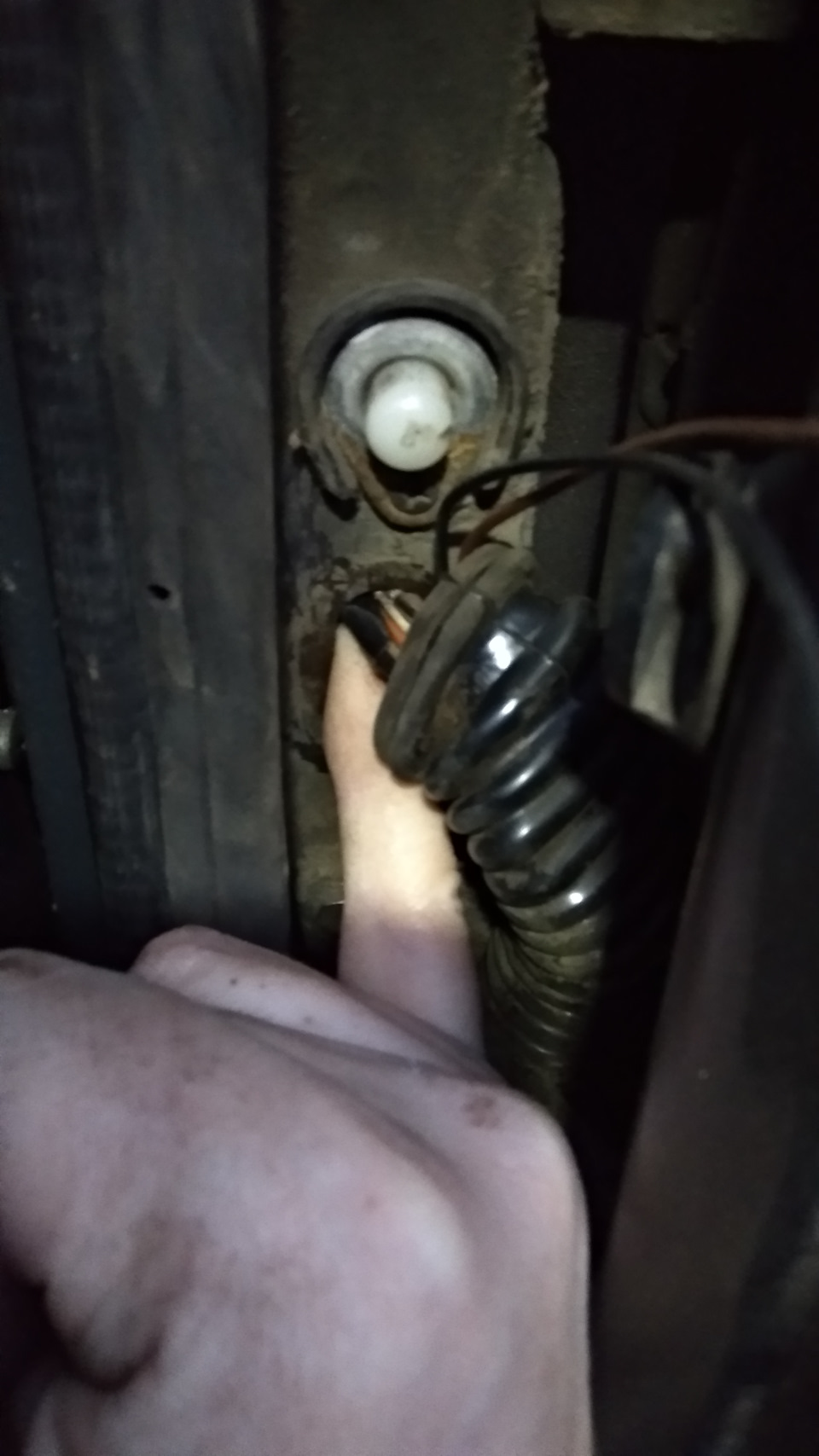

Теперь Вытягиваешь гофрошланг дверь- корпус.

Засовываешь руку там где был бардачок

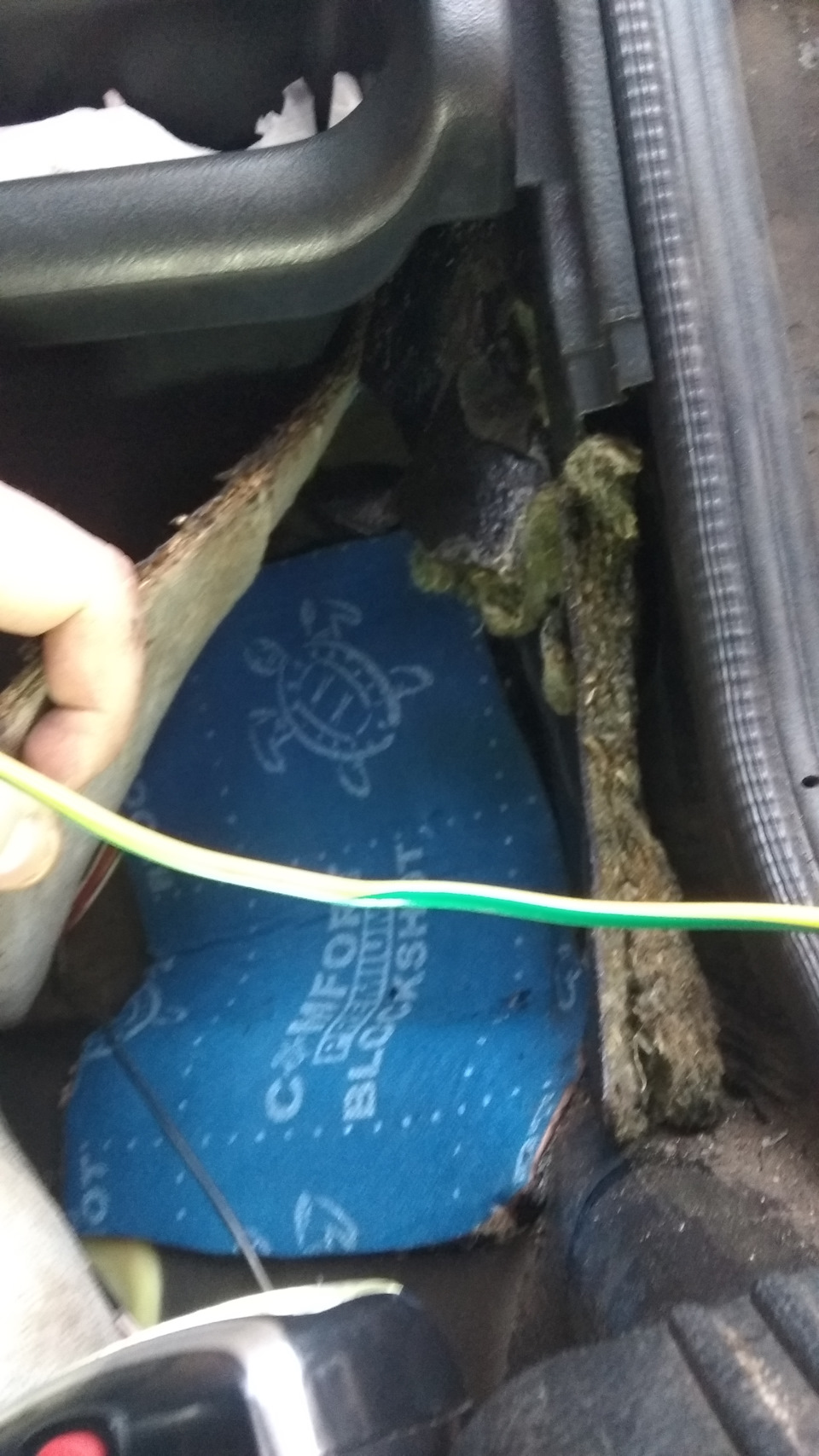

Если ты в стоке то под торпедо у тебя шумовиброизоляция завода, из 2 частей, нужно левой рукой нащупать жгут проводов уходящих в крыло и следовать за ним( подсунешь руку под одну сторону ШВИ и нащупаешь отверстие) нативный опыт, подробнее не описать.
вот для этого ты и откручивал торпедо. Потяни на себя слегка.

слегка загнув 2,5мм провод для протяжки вниз( чтобы он понял куда ему идти) левой рукой засовываешь туда, в отверстие, а мизинцем правой руки нащупываешь его в стойке

и толкай провод внутрь( с запасом, см 5), мизинцем почувствовал, глазом посмотрел( он же желтозеленый, его видать хорошо)
взял крючок, залез внутрь и поддел подтянул к отверстию, и утиками ухватил и вытащил

я в конце уже наловчился, делал это за 7 мин — дверь — салон.

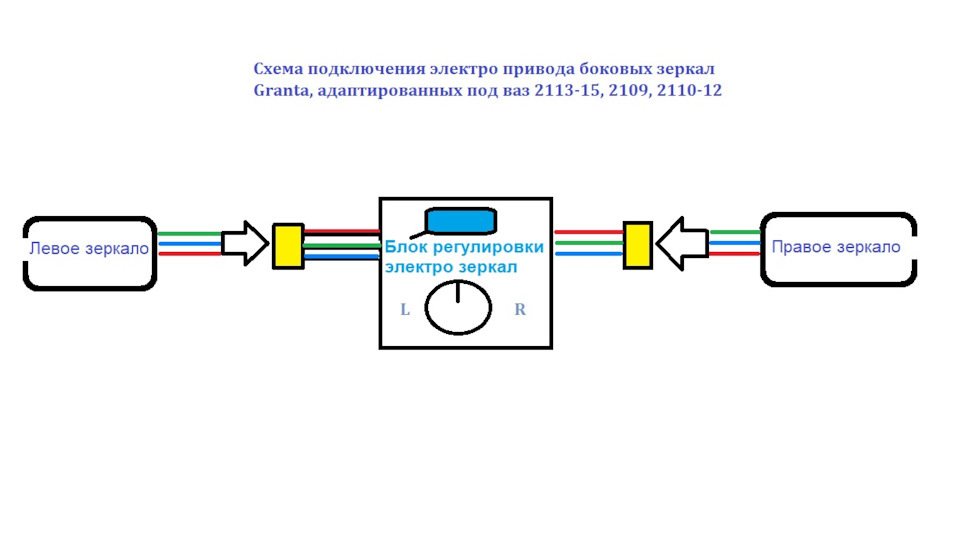

ПОВТОРЯЮ : РАБОТАЕМ ПО СХЕМЕ.
правая сторона синий, красный, зеленый
левая сторона : Черно-зеленый, Черно-красный, Черно-синий.

приматываешься к протянутому проводу изолентой: синий, красный, зеленый, а также 2 проводочка По 1,5 м, для поворотников и равномерно и аккуратно протаскиваешь внутрь

проталкиваешь в гофру ( провод полумягкий, поэтому можешь мять гофру и он пройдет на ура)
протягиваешь в дверь.

Устанавливаешь зеркало,
И провода на поворотоники, которые идут от зеркала прямо внутри двери нарасти( соедини), стандартной длины мне оказалось мало их
я потом их вот так вытягивал и наращивал

Теперь правая дверь.

Открой ручкой капот( еще может понадобиться).
А теперь откручивай ключиком на 13 ручку открытия капота и чтобы не мешала отодвинь.

Там вверху слева есть реле, оно на 2 болтах на 10, откручивай, снимай.
трещеткой я думаю получится( надо купить гибкую трещётку, думаю, это была последняя капля), ключиком у меня не получилось, одну сторону снял, вторую отломал.

Есть.
так, дальше бери клеммы в комплекте которые идут на 2 пина и соединяй обогрев зеркал( черный к черному, коричневый к коричневому) с одной стороны и с другой. Да сейчас это нужно сделать, чтобы потом не было КЗ и обмотай конектор изолентой, чтобы не раскрылся.

Подключение исключительно приятное.

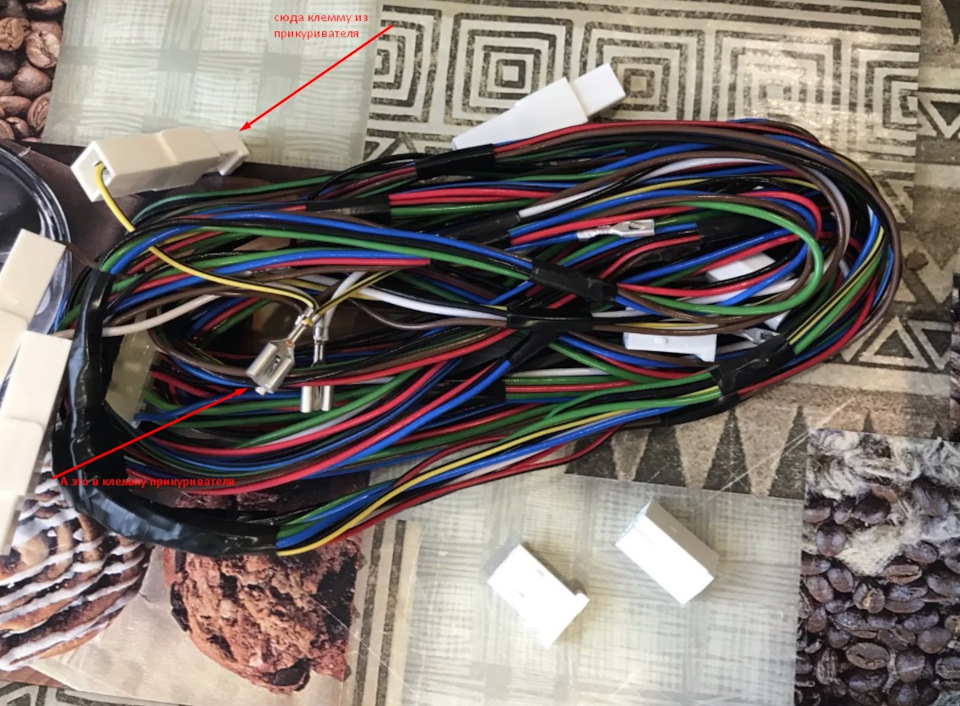

Вытаскиваешь коннектор прикуривателя

⚡ Питание управляющего блока регулировки зеркал брал с прикуривателя, там есть 12v (красный), масса (чёрный) и подсветка (белый провод).

Аккуратно вытаскиваешь клемму из колодки прикуривателя -«маму», надеваем на неё коннектор из комплекта и соединяем с нашим «папой», а в колодку прикуривателя вставляем нашу «маму»

Прикуриватель наша проводка

12v (красный) Желто-черный
чёрный масса (чёрный)
белый белый

и потом вставляешь колодку прикуривателя
бесшовная интеграция, идеально!

Подогрев зеркал я брал «стандартно» из кнопки обогрева заднего стекла.

Достаешь кнопку, если умеешь как то по другому, то в добрый путь, мне проще снять облицовку торпеды 4 винта

Кидаем провод к кнопке и вставляем к красно-зеленому проводу крайний левый верхний разъем.

И вот теперь, когда ты захочешь проверить обогрев зеркал, у тебя не пыхнет предохраниетль, потому что ты предварительно соединил фишки обогрева зеркал в дверях! Поздравляю, пол дела сделано!

Соединяешь колодки регулировки зеркал, их тоже в притык

соединить по завету adaev777

дальше подключаешь поворотники: я не знаю, как подключались другие люди, но с пассажирской стороны это просто невозможно сделать нормально.
нам нужен синий провод

ПОЭТОМУ
�� Сигнальные провода под поворотники взял под ногами водителя слева от педали сцепления идёт жгут проводов, который уходит на переднюю оптику и переходит на заднюю косу проводов под задние блок фары.
Провода под левый (синий с черной полоской)
правый (синий) поворотники(он ещё одиноко уходит на правую сторону с серо-черным проводом)
массу бери где нравится

Собираешь салон( не забудь про ручку капота и реле, которое ты снял, или сломал и болт крепления торпедо)

Если будешь делать как описано часа за 2-3 на изях сделать.

Зеркала гранта лифтбек на 2114 установка

Боковые зеркала нового образца SE (с обогревом, электроприводом и повторителями поворотов) АвтоВАЗ сначала начал ставить на лифтбек Lada Granta. Затем ими стали комплектовать Luxe комплектации седана. Далее рассказывается о том, как своими руками установить и подключить штатные зеркала от лифтбека на более простые версии седана Lada Granta, а также на универсал и хэтчбек Lada Kalina.

Потребуется

Наименование	Артикул	Цена, р
Наружные зеркала с подогревом, электроприводом и поворотниками (светодиоды)	4 500
Джойстик/блок управления от Lada Kalina (с ЦЗ)	11180-3709810	850
Разъем – колодка электрозеркала (мама)	ЦБ-00090291	150
Колодка к блоку управления стеклоподъемников 1118	ЦБ-00039007	50
Колодка подключения к кнопке стеклоподъемника	ЦБ-00033485	50
Разъем 10 PIN с контактами для управления зеркалами	170
Заглушка повторителя поворота крыла	21700-8212104	150
Заглушка карты двери	83191 3K030	30

Установка

Снять обшивки дверей и демонтировать старые наружные зеркала (вывернув винты крепления). Зеркала нового образца SE устанавливаются на место старых без доработок.

Для установки джойстика в обшивке двери делаем отверстие при помощи напильника или канцелярского ножа. Шаблон:

Чтобы протянуть провода из салона в двери (см. подключение ниже) потребуется рассверлить дрелью отверстие в дверной розетке (либо найти подходящий коннектор мама-папа).

Подключение

Подключение центрального замка. Используем схему из двух реле, чтобы не лезть под панель к блоку ЦЗ:

Подключение подогрева зеркал (к жгуту проводов под порогом водителя)

Подключение поворотников зеркал:

• Вариант 1: Тянуть провод от указателя поворотов на крыле.
• Вариант 2: К жгуту проводов под порогом водителя (синий – левый поворотник; сине-белый – правый).

Провода от электростеклоподъемников переносим от штатных кнопок в новый блок с джойстиком.

Для Lada Kalina и Granta с боковыми зеркалами с подогревом и электроприводом (без указателей поворотов):

• В новом зеркале фишка с шестью проводами, а в старой только пять. Тянем шестой контакт, который используется для работы поворотников.

Процесс установки наружных зеркал от лифтбека на седан Lada Granta также показан на видео:

А вы рассматриваете замену старых зеркал на новые с повторителями поворотов?

Особенность Лады Гранты Лифтбек — новая модификация зеркал бокового вида. По умолчанию они включены в штатную комплектацию, в отличие от Лада Гранта Седан, Приора, ВАЗ 2109, 2108, 21099.

В силу различных причин, таких как авария, столкновение, удар, отражатели повреждаются. Процесс замены вовсе не сложный, под силу каждому автолюбителю.

С целью оказания методической помощи малоопытным владельцам Лады Гранты Лифтбек, рекомендуем придерживаться нижеприведенной инструкции.

Подготовительный этап

Необходимые инструменты и материалы:

• новый зеркальный блок;
• набор отверток с крестообразной, плоской битой;
• пластиковые клипсы для фиксации обшивки дверной карты;
• ветошь, силиконовая смазка.

Последовательность действий при самостоятельной замене зеркала бокового вида

1. Автомобиль устанавливаем на ровную платформу, обеспечиваем беспрепятственный доступ к передней двери с той стороны, где будет замена.
2. Отвинчиваем два винта, фиксирующие обшивку дверной карты, по периметру поддеваем пластиковые клипсы.
3. С тыльной стороны отсоединяем колодку с проводами от блока управления электроприводом, отключаем клеммы динамика, извлекаем карту.
4. Отверткой с крестообразной битой выкручиваем три винта, снимаем зеркало бокового вида с посадочного места.
5. Заменяем блок новым, привинчиваем винтами на штатное место. Прокладываем колодку с проводами, подключаем к гнездам. Собираем конструкцию.

Схема подключения зеркал на Гранте Лифтбек

Всего шесть пинов, из которых:

• №1 – регулировка по горизонтали;
• №2 – —/— по вертикали;
• №3 – масса блока управления;
• №4 – подогрев;
• №5 – повторитель поворотника;
• №6 – общий «минус».

Схема подключения по цвету проводки

• синий – левая сторона;
• белый – габаритные огни;
• голубой – правая сторона;
• бело – черный – «плюс»;
• черный – «минус»;
• зеленый – общий на обе стороны зеркал;
• красный – общий.

Схема подключения зеркал Лада Гранта Лифтбек на блоке управления

• серо – черный и сине – черный — блок управления со стороны водителя;
• черный — «минус»;
• бело-черный — «плюс»;
• пин №7 — не используется. Подключайте сторонние контакты;
• белый — габариты;
• зеленый, оранжевый — блок управления со стороны пассажира.

Желаете подключить зеркала Гранта Лифтбек на ВАЗ, приобретите блок управления от Лады Калины или ВАЗ Нива. Штатный блок не предусмотрен для установки на другие модели ВАЗ.
Распиновка клемм происходит по следующей схеме:

• голубой – левая и правая сторона;
• черный – «минус»;
• желтый – общий на обе стороны;
• красный – плюс.

Отзывы

№	Положительные
1.	Виталий: проблем с подключением отражателя не возникало. Устанавливал самостоятельно, схема достаточно простая, интуитивно понятная.
2.	Кирилл: зимой треснуло зеркало с левой стороны, самостоятельно заменил новым. С разборкой трудностей не возникало, конструкция достаточно простая, схема подключения состоит из двух колодок.
3.	Василий: после бокового удара треснуло правое боковое зеркало. Свободного времени было предостаточно, установил самостоятельно новое. Заодно заменил резиновый уплотнитель, он был деформирован, влага проникала внутрь.
4.	Александр: после двух лет эксплуатации Лады Гранты Лифтбек перетерлась изоляция в дверном проеме на проводке. Заменил колодку с проводами целиком. Теперь линия полностью новая.
5.	Константин: когда лопнул отражатель, к мастерам обращаться не стал, установил новое самостоятельно. Процедура простая, корпус держится на трех винтах, колодка с проводами подключается к штатному разъему.
6.	Виктор: на левом зеркале треснул корпус, купил новый на авторынке. Начинку перекинул самостоятельно, оказалось очень даже просто. К мастерам в СТО не обращался, все сделал своими руками и вам советую.
7.	Геннадий: внезапно перестал работать правый поворотник, самостоятельно разобрал отражатель. Причина была в плохом контакте на клемме. Поджал плоскогубцами и все работает исправно.
Отрицательные
1.	Игнат: конструкция боковых отражателей не совершенная, прилегают не плотно, несмотря на наличие резинового уплотнителя. Принял решение купить блок-отражатель от Рено Логан, он имеет идентичное крепление.
2.	Василий: качество изоляции проводов плохое, после двух лет эксплуатации Гранты заменил новую проводку. Изоляция не выдерживает отрицательных температур.
3.	Сергей: второй раз за год менял тросы регулировки левого бокового зеркала. Низкое качество изготовления комплектующих.

Вывод
Процесс самостоятельной замены зеркал бокового вида на Ладе Гранте Лифтбек вовсе не сложный. Конструкция фиксируется на трех винтах, подключение к цепи питания осуществляется двумя колодками с проводами.
Соблюдая рекомендации, приведенные в данной инструкции, замена нового зеркала отнимет не более 10 минут времени.
Негативные отзывы некоторых владельцев необоснованные, вызваны нарушением условий эксплуатации технического средства, несоблюдением сроков обслуживания.

Гранта зеркала на ВАЗ 2114

Но решился я купить из только 10 октября. Заказать я решил их на сайте Моторринг. Это не реклама, и даже не рекомендация, ибо есть косяк со стороны их. А ЭТО ДОЛГАЯ ОТПРАВКА! Я получил зеркала только 23 ноября, то есть почти полтора месяца я ждал их, и то на саму доставку до Уфы заняло дня 2-3. Доставку выбрал СДЭК до пункта выдачи. И проблема не было в том что их в наличий не было. Я звонил и писал чуть ли не каждую неделю после 2 недельного молчания. Каждый раз они мне говорили то что вот пришёл из цеха покраски и ждёт упаковки, то типа заказов много, то ещё что. Но в один момент я уже психанул, и нормально им объяснил что да как. В итоге я пошевелил оператора и как он уже мне сказал, что типа два рабочих у них не поняли друг друга. Один оставил эти зеркала типа на упаковку, а второй подумал что они идут на перекрас, то есть там дефект, в итоге он лежал так около месяца. Не знаю правда или нет, но после этого мне сразу же отправили зеркала.
Может с доставкой они и обложились, но мне нравится оформление их сайта.

Зеркала на ваз 2114 от гранты — как поменять, стоимость

Решил их примерить (убедиться на самом ли деле адаптивные зеркала от гранты без доработок ставятся с первого раза — в моем случае это не так☝️) и установить их на двери.

При примерке зеркал обнаружил — огромный зазор в нижнем углу зеркал, пришлось это исправлять путем стачивания пластика зеркал напильником (благо уже есть опыт шеркать) путем разметки мест (фото ниже), где нужно спилить лишнее и многократной примерки зеркал, как они соприкасается с дверью, в итоге свёл зазоры к минимуму в нижнем углу и теперь зеркала сидят на своём месте в плотную к дверям.

Благо этих зеркал лишь в том, что не нужно дербанить металл двери, потому что в них есть 3 направляющие пластиковые шпильки под родные отверстия в дверях, под крепежные болты.

Крепил длинными винтами, которые пришлось долго искать по магазинам, вроде притягиваются крепко, самое главное чтобы длина была на всю шпильку и с запасом.

В идеале нужно подобрать конусные винты с ровной шляпкой, чтобы при установке пластиковых уголков не выступали, ну и в чёрный цвет красить, чтобы глаза не мозолили.

В целом установка зеркал не сложная, если не считать того, что нужна ювелирная расточка по геометрии дверей, чтобы не было зазоров и поиску нужных винтов и саморезов (нужно сразу запастись 6 шт, перед установкой).

Впечатления от гранта зеркал в плане обзора и внешнего вида четырки только положительные, не сравнить со стоковыми.

Теперь для полного счастья и комфорта, нужно подключить весь электро пакет боковых зеркал и будет мега люксовая четырка.

Блок управления и проводку для регулировки и подогрева зеркал буду брать под Самара 2; ваз 2113-2115, также пластиковые уголки салона ваз 2113-2115 нового исполнения, стоковые с отверстием под механику уберу (хотя можно их отреставрировать и оставить на своём месте).

Остается получить все эти компоненты по электрике и подключить правильно весь электро пакет гранта зеркал (буду благодарен, кто подскажет грамотную схему подключения гранта зеркал в ваз 2114). По итогу сделаю 3 часть по финальной установке гранта зеркал.
Всем спасибо за внимание и полного бака!

Гранта-зеркала на ВАЗ 2114: отзыв

Довольно долгое время раздумывал над тем, чтобы приобрести Гранта-зеркала на свою «четырнадцатую». Изначально было в планах купить зеркала от обычной Гранты, но отпугивала необходимость резать их, подгонять и также резать дверь. Да и цена на них очень кусается. Но к моему счастью недавно появились адаптированные Гранта-зеркала на ВАЗ 2114. Но и тут всё было не совсем гладко — многие говорили, что они плохо прилегают и их также необходимо подгонять напильником и наждачкой, и также ходила молва о плохой покраске этих зеркал. Поэтому долго сомневался!

Но по итогу собрался с духом и заказал комплект зеркал с обычным светодиодным поворотником с обогревом и механической регулировкой, с окрасом!

Прежде всего хочется отблагодарить за пресное качество покраски — идеальное попадание в весьма сложный цвет и отличный внешний вид. Ни мусоринки, ни дефектов (а я несколько раз в жизни сам красил машины и знаю, как это сложно с такими пластиковыми элементами!). Попадание цвета на все 100 процентов — под каким только углом не прикладывал их к кузову — идеально совпадает! Само качество зеркала также на уровне — не понимаю тех, кто говорит, что в отличии от оригинального Грантовского оно сделано хуже. Как по мне прекрасное качество — даже придраться не получится. Пластик очень плотный и крепкий, нету никаких следов плохого качества или не очень качественной штамповки. Прилегание к двери также отличное — нет никаких щелей как на ранних адаптированных зеркалах или как на оригинальных грантовских. Просто достал из коробки и поставил!

Обзорность на уровне — стоковые и любые другие покупные зеркала с ними просто не сравнятся — видно буквально всё! Обзорность этих зеркал сравнима с большими зеркалами-лапушками на каких-нибудь кроссоверах. Так что безопасность дорожного движения на машине по сравнению с стоковыми зеркалами повышается ну просто в разы! Регулировки классные и гибкие — зеркало при громком включении музыки не трясутся и не сбиваются, как это бывает с другими зеркалами.

Установка доставляет лишь удовольствие — как-будто собираешь конструктор. Провода имеют хорошее сечение, провода обогрева зеркал, на которые идёт большая нагрузка, оснащены фишкой — чтобы исключить нежелательные скрутки и прочие неправильные решения. Ничего изобретать и додумывать не надо!

Внешний вид даже обсуждать глупо — машина стала выглядеть намного свежее и круче. А в купе с подключенными американками на поворотники она вообще заимела шикарный вид.

Очень советую к покупке подобные зеркала — это одно из самых приятных вложений в автомобиль!

Установка гранта зеркал для ваз 2113 2114 2115

Я напишу свой вариант установки гранта зеркал с электропроводкой, актуально на 2021.
Особая благодарность adaev777 и его материалу подключение гранта зеркал.
Буду иногда брать чужие фото с драйв, потому как мой телефон на морозе при фото просто перезагружается.

Для протяжки и установки мне понадобилось 2 метра провода 0.75мм( или 0.5мм) для наращивания поворотников,
1м одножильного медного провода(ПВ1) 2,5мм для протяжки жгута проводки. Расцветки "заземление", чтобы поярче.
изолента(хорошая, важно!)
плоскогубцы "Утики"( лучше прямые).
перчатки(задним умом крепок).
ключики 13 и10 ( в идеале трещетка)
винты( саморезы для прикручивания зеркал) 4.2*38 или 4.5*40 — 6шт
колодки для сращивания проводов
нож (острый)
отвертка крестовая

Проводка покупная от SOLINA

они в целом молодцы, кроме схемы.
Схема которая идет с проводкой ГОВНО,

В добрый путь:
демонтируем облицовки передних стоек(треугольнички возле порогов).

Откручиваем 1 болт справа торпеды( это даст нам место для маневра.)

Откучиваем облицовки тоннеля.
Протягиваешь проводку управления зеркалами, устанавливаешь блок управления зеркалами.

Начнем с правой двери.
Надевай перчатки( вот точно)

Сделай себе небольшой крючок из провода 2,5мм, положи рядом.

Теперь Вытягиваешь гофрошланг дверь- корпус.

Засовываешь руку там где был бардачок

Если ты в стоке то под торпедо у тебя шумовиброизоляция завода, из 2 частей, нужно левой рукой нащупать жгут проводов уходящих в крыло и следовать за ним( подсунешь руку под одну сторону ШВИ и нащупаешь отверстие) нативный опыт, подробнее не описать.
вот для этого ты и откручивал торпедо. Потяни на себя слегка.

сорян, рисовал друзьям в порыве ярости

слегка загнув 2,5мм провод для протяжки вниз( чтобы он понял куда ему идти) левой рукой засовываешь туда, в отверстие, а мизинцем правой руки нащупываешь его в стойке

не стесняйся, суй глубже, работай активнее

и толкай провод внутрь( с запасом, см 5), мизинцем почувствовал, глазом посмотрел( он же желтозеленый, его видать хорошо)
взял крючок, залез внутрь и поддел подтянул к отверстию, и утиками ухватил и вытащил

я в конце уже наловчился, делал это за 7 мин — дверь — салон.

ПОВТОРЯЮ : РАБОТАЕМ ПО СХЕМЕ.
правая сторона синий, красный, зеленый
левая сторона : Черно-зеленый, Черно-красный, Черно-синий.

приматываешься к протянутому проводу изолентой: синий, красный, зеленый, а также 2 проводочка По 1,5 м, для поворотников и равномерно и аккуратно протаскиваешь внутрь

проталкиваешь в гофру ( провод полумягкий, поэтому можешь мять гофру и он пройдет на ура)
протягиваешь в дверь.

Устанавливаешь зеркало,
И провода на поворотоники, которые идут от зеркала прямо внутри двери нарасти( соедини), стандартной длины мне оказалось мало их
я потом их вот так вытягивал и наращивал

поэтому вот тебе мой совет: внутри двери нарасти их.

Теперь правая дверь.

Открой ручкой капот( еще может понадобиться).
А теперь откручивай ключиком на 13 ручку открытия капота и чтобы не мешала отодвинь.

Там вверху слева есть реле, оно на 2 болтах на 10, откручивай, снимай.
трещеткой я думаю получится( надо купить гибкую трещётку, думаю, это была последняя капля), ключиком у меня не получилось, одну сторону снял, вторую отломал.

технология такая же, Черно-зеленый, Черно-красный, Черно-синий.не забудь про проводки поворотников.

Есть.
так, дальше бери клеммы в комплекте которые идут на 2 пина и соединяй обогрев зеркал( черный к черному, коричневый к коричневому) с одной стороны и с другой. Да сейчас это нужно сделать, чтобы потом не было КЗ и обмотай конектор изолентой, чтобы не раскрылся.

Подключение исключительно приятное.
Вытаскиваешь коннектор прикуривателя

⚡ Питание управляющего блока регулировки зеркал брал с прикуривателя, там есть 12v (красный), масса (чёрный) и подсветка (белый провод).

Аккуратно вытаскиваешь клемму из колодки прикуривателя -"маму", надеваем на неё коннектор из комплекта и соединяем с нашим "папой", а в колодку прикуривателя вставляем нашу "маму"

Прикуриватель наша проводка

12v (красный) Желто-черный
чёрный масса (чёрный)
белый белый

и потом вставляешь колодку прикуривателя
бесшовная интеграция, идеально!

Подогрев зеркал я брал "стандартно" из кнопки обогрева заднего стекла.

Достаешь кнопку, если умеешь как то по другому, то в добрый путь, мне проще снять облицовку торпеды 4 винта

Кидаем провод к кнопке и вставляем к красно-зеленому проводу крайний левый верхний разъем.

F внизу мы от нашей проводки, от коричневого провода отрезаем "папу" и сращиваем с новым проводом с кнопки обогрева, изолируем, надеваем колодку соединяем.

И вот теперь, когда ты захочешь проверить обогрев зеркал, у тебя не пыхнет предохраниетль, потому что ты предварительно соединил фишки обогрева зеркал в дверях! Поздравляю, пол дела сделано!

Соединяешь колодки регулировки зеркал, их тоже в притык

соединить по завету adaev777

дальше подключаешь поворотники: я не знаю, как подключались другие люди, но с пассажирской стороны это просто невозможно сделать нормально.
нам нужен синий провод

таааамм КАК Я ДОЛЖЕН БЫЛ ЭТО ДЕЛАТЬ С 10 СМ проводов за торпедой?!

ПОЭТОМУ
�� Сигнальные провода под поворотники взял под ногами водителя слева от педали сцепления идёт жгут проводов, который уходит на переднюю оптику и переходит на заднюю косу проводов под задние блок фары.
Провода под левый (синий с черной полоской)
правый (синий) поворотники(он ещё одиноко уходит на правую сторону с серо-черным проводом)
массу бери где нравится

Собираешь салон( не забудь про ручку капота и реле, которое ты снял, или сломал и болт крепления торпедо)

Если будешь делать как описано часа за 2-3 на изях сделать.

Я структурировал всё что знал, подробнее некуда.
Если есть вопросы — пиши.

Самые недорогие и простые в установке адаптированные зеркала 2114 от Лада Гранта

На автомобили ВАЗ 2108 2109 21099 2113 2114 2115 сейчас доступны несколько улучшенных зеркал. Главный плюс заключается в регулировки и хорошей обзорности. Если учитывать еще и внешний вид, то остаются только зеркала от Лада Гранта корпусе адаптированные под SAMARA.

Какие бывают регулировки на Грантовские зеркала адаптированные под четырнадцатую?

Сейчас можно купить 3 вида регулировок зеркал, у каждой есть свои плюсы и минусы и далее разберем подробнее:

Ручной привод

Самые недорогие и простые в установке зеркала. Так же привлекательной является и цена. Купить их можно например на wildberries. В комплекте уже идет все для установки.

Достаточно прикрутить их на двери взамен старых и провести провод от крыла на повторители в случае если зеркала идут SE с повторителем. Единственный минус это регулировка зеркального элемента путем надавливание на него.

На данный момент на рынке появилась новинка с простым приводом управление. Это зеркала от Мерседес адптированные на Ваз 2108 2109 21099 2113 2114 2115. Выглядят реально как у Mercedes и в них даже есть вежливая подсветка!

Купить такие зеркала пока можно только на ОЗОН.

Механические (тросовый привод)

В отличие от ручного настроить их можно из салона, но за частую у них трясется зеркальный элемент. В целом минус у них только один, джойстик который регулирует зеркальный элемент не пролазит в родное отверстие двери.

Поэтому придется либо разбираться тросиковый механизм, но его легко можно сломать. Либо рассверливать отверстие в двери, что делать если честно не очень хочется.

Электропривод

Самый дорогой и удобный вариант это электропривод зеркал с обогревом. Удобная настройка положения зеркального элемента. Электропривод крепко держит зеркальный элемент не давая таким образом сбиться настройке. Ну а обогрев зимой будет вас выручать постоянно.

Внимание!

Не рекомендуется использовать функцию обогрева при температуре более +5 градусов.

Минус данных зеркал в том, что отдельно придется приобретать комплект подключения и джойстик управления. В моделях 2108-2115 никогда не устанавливались зеркала с электроприводом, поэтому внутренней проводки там не может быть.

Но это проблема решается легко, провода и джойстик подходят от Нивы, но проще сразу купить комплект зеркала с электроприводом, обогревом и полным комплектом подключения например вот такой вариант.

Подключить можно в СТО или по видео уроком в ЮТУБ.

Внимание!

При подключении обязательно проверяйте полярность, при неправильном подключении плата сгорает.

Смотрите видео: ГРАНТА ЗЕРКАЛА с электроприводом на ВАЗ 2114 / ПОДКЛЮЧЕНИЕ / ПРАВИЛЬНО И БЕЗОПАСНО

Читайте другие статьи на сайте, например как сделать круговой обзор камер 360 на автомобилях марки Лада.
