Снимаем Штатную магнитолу
Всем Привет!
Решил поделиться своим способом снятия штатной магнитолы в Лада Веста, возможно тема уже избита.

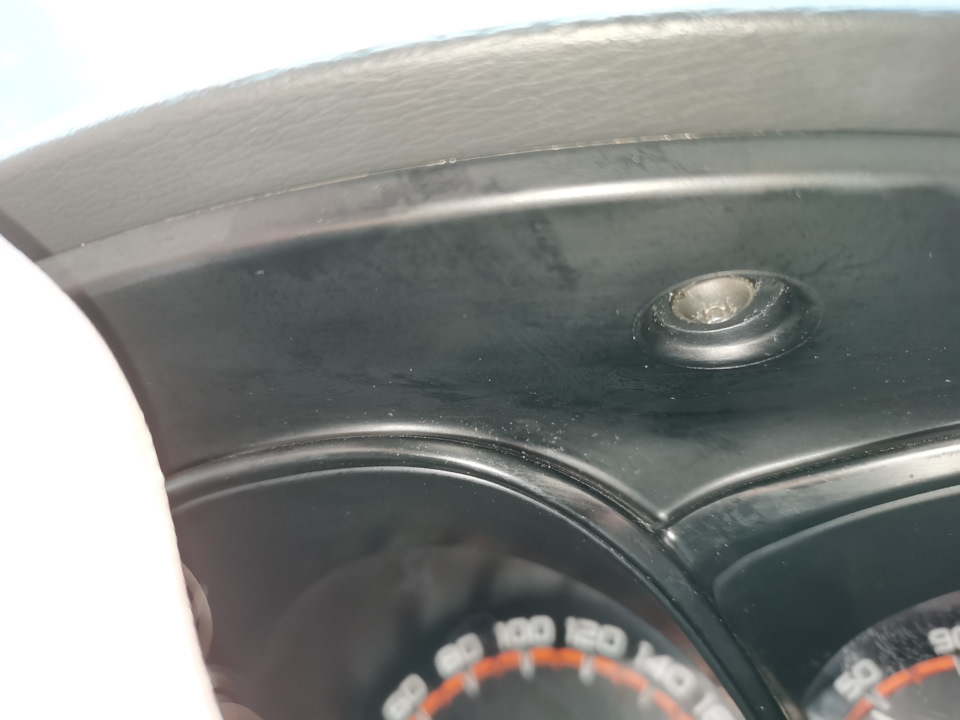

Вначале открутил два самореза над панелью спидометра
Для их откручивания, использовал звёздочку T 20.
Далее, используя пластиковые лопатки, которые купил тут

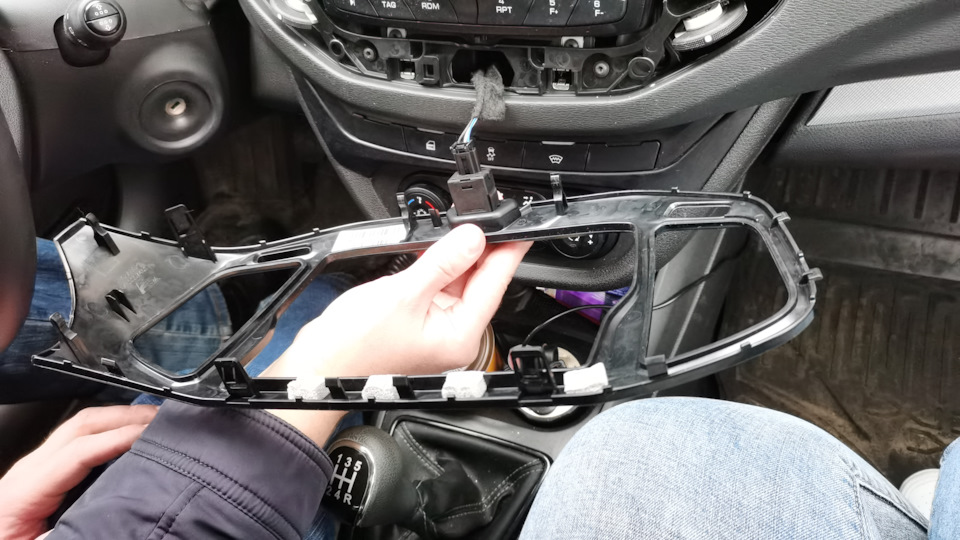

снял пластиковую накладку с магнитолы.
Снимается она достаточно легко.
Отщёлкиваем защёлку на кнопке аварийной остановке, и снимаем фишку.
Фишку можно зафиксировать скотчем, или изолентой, чтобы она не ускользнула внутрь отверстия.
Затем, звёздочкой T20, откручиваем накладку с воздуховодами.
Сняв эту панель, получаем доступ к креплениям самой магнитолы. Саморезы откручиваем звёздочкой T 20.
После этого, вытаскиваем магнитолу.

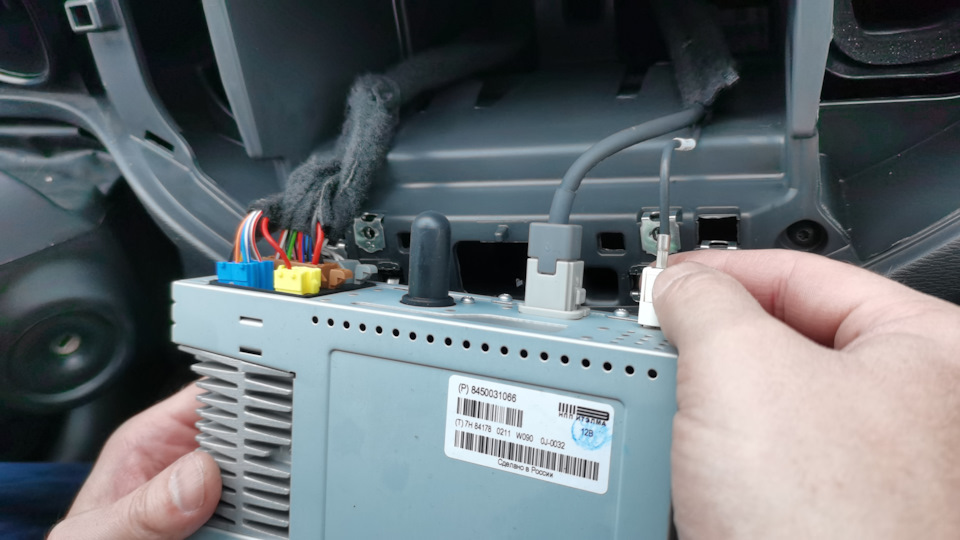

Далее, отстёгиваем, и вытаскиваем фишки из разъёмов.
В Ладе Весте, посадочное место, под магнитолу по глубине, небольшое.
Увеличить глубину, можно отрезав в трёх местах пластиковую планку, в которую вставляется круглый штырь от штатной магнитолы.
Демонтаж данной накладки, никак не помешает для надёжного крепления новой магнитолы.
Так как, магнитола, достаточно надёжно крепиться саморезами на штатное место.
Пластик достаточно мягкий, отрезал ножом без проблем!
Популярный вопрос: Как Снять Магнитолу На Лада Веста?
Вывернуть четыре винта (№1) и снять центральные воздуховоды (№2), используя насадку Т20 и отвертку. С помощью этих же инструментов отвернуть четыре винта (№1) и извлечь магнитолу из гнезда панели приборов. Потянуть магнитолу на себя и на тыльной стороне отсоединить все разъемы с проводами.
Как снять магнитолу на Lada XRAY?
Чтобы снять магнитолу XRAY следует:
- Снять пластиковую рамку, поддев ее снизу лопаткой или отверткой (аккуратно не поцарапайте);
- Снять аудиосистему, вывернув четыре винта крепления по периметру.
Как снять панель Lada Vesta?
Потянуть щиток приборов за верхнюю часть (№2) на себя, преодолевая сопротивление фиксаторов. Отвернуть два винта (№1) крепления комбинации приборов с помощью насадки T20, отвертки. Потянуть комбинацию приборов на себя и отсоединить с обратной стороны разъем с проводами (№3). Снять комбинацию приборов.
Какую аудиосистема на Лада х Рей?
В максимальной комплектации Lada XRAY в салоне установлена мультимедийная система (ММС или Media Nav Evolution) с 7» цветным дисплеем с TouchScreen и навигацией. Данная аудиосистема досталась кроссоверу от Renault и имеет большие функциональные возможности.
Как снять торпеду на Lada XRAY?
Предлагаем удобный порядок действий при снятии панели приборов Lada Xray:
- Необходимо снять накладку панели приборов (№2), потянув ее на себя, отщелкивая фиксаторы;
- Затем следует вывернуть два винта (№3) крепления;
- После чего снимите щиток приборов, отсоединив колодку с проводами (№3) на его тыльной стороне.
Как снять рамку магнитолы гранта?
Как снять штатную магнитолу или ММС на Лада Гранта
- Отщелкнуть верхнюю часть накладки центральной консоли, поддевая отверткой или пластиковой лопаткой;
- Нажать на фиксаторы магнитолы с обоих сторон отверткой, отводя верхнюю часть пластиковой накладки в сторону;
- Вытащить магнитолу из посадочного места.
Как вытащить автомагнитолу из гнезда?
Для этого откручивают все шурупы, удерживающие рамку, а также шурупы переходника (если речь идёт об 1-din устройстве). Затем ключ вставляют в отверстие и, надавливая на него, стараются подвинуть магнитолу к выходу из гнезда. Если операция выполняется правильно, то магнитола плавно выходит из своего посадочного места.
Как снять магнитолу без ключа?
Вставьте первый ключ в щель между корпусом и монтажной рамкой, находящуюся на торце. При этом вы должны ощутить лёгкое сопротивление, когда инструмент отгибает защёлку. Повторите то же действие со вторым ключом. Возьмите магнитолу руками за выступающие части по бокам корпуса и аккуратно извлеките из ниши.
Как снять штатную магнитолу на Рено Дастер?
Чтобы снять магнитолу надо:
- изначально демонтировать накладку на консоли, которая держится там на клипсах.
- Потом следует открутить 4 болта, которые держат саму магнитолу.
- Отсоединить разъемы питания и выходов на динамики.
- После этого магнитолу можно будет изъять из шахты, где она располагается.
Как снять центральный тоннель Веста?
Процесс снятия передней облицовки тоннеля: вывернуть по одному винту (№3) с каждой стороны и снять боковые экраны. Снять чехол ручки КПП, используя плоскую отвертку. Снять накладку облицовки туннеля пола, отсоединив колодку с проводами. Если АМТ то снимаем накладку так.
Как снять консоль Веста?
Сначала следует снять центральную накладку (панель или рамка, №1), поддевая ее плоской отверткой или пластиковой лопаткой снизу, не поцарапайте. Центральная консоль держится на фиксаторах и должна легко отщелкнуться. Отсоединяем колодку с проводами от аварийки (№3) и снимаем накладку.
Как снять бар на Весте?
Чтобы снять крышку охлаждаемого вещевого ящика нужно сначала ее открыть, а затем отжать защелки, удерживающие верхний край крышки. Теперь тянем ее на себя, преодолевая сопротивление трех фиксаторов(№4). Крышка должна отщелкнуться. На Весте она снимается, как на Гранте.
Радиоприемник и проигрыватель звуковых файлов, оборудование мультимедийное навигационное — снятие/установка
Автомобиль комплектуется радиоприёмником и проигрывателем звуковых файлов или оборудованием мультимедийным навигационным. Операции по снятию данных радиоаппаратов с автомобиля и установке на автомобиль идентичны.
Установить автомобиль на рабочее место, застопорить ручным тормозом, выключить зажигание. Поднять капот, отсоединить клемму "–" от аккумулятора (ключ «на 10»).
Отсоединить центральную накладку 1, рисунок 19-1, от панели 2 приборов, преодолев сопротивление фиксаторов.
Рисунок 19-1 — Снятие центральной накладки панели приборов:
1 — центральная накладка панели приборов;
2 — панель приборов;
3 — кнопка аварийной сигнализации;
4 — радиоприемник и проигрыватель звуковых файлов
Отсоединить разъём жгута проводов панели приборов от разъёма кнопки 3 аварийной сигнализации, установленной на центральной накладке, и снять центральную накладку панели приборов.
Рисунок 19-2 — Снятие центрального сопла вентиляции кузова:
1 — винт самонарезающий;
2 — центральное сопло вентиляции кузова;
3 — радиоприемник и проигрыватель звуковых файлов
Отвернуть четыре винта 1, рисунок 19-2, самонарезающих и снять центральное сопло 2 вентиляции кузова (насадка Т20, отвёртка).
Отвернуть четыре винта 1, рисунок 19-3, самонарезающих и извлечь радиоприемник и проигрыватель звуковых файлов 2 из гнезда панели 3 приборов (насадка Т20, отвёртка).
Рисунок 19-3 — Снятие радиоприемника и проигрывателя звуковых файлов:
1 — винт самонарезающий;
2 — радиоприемник и проигрыватель звуковых файлов;
3 — панель приборов
Отсоединить колодки 1 и 2, рисунок 19-4, жгута проводов панели приборов от разъёмов радиоприемника и проигрывателя звуковых файлов 5.
Рисунок 19-4 — Отсоединение колодок и разъёмов жгутов проводов от радиоприемника и проигрывателя звуковых файлов:
1, 2 — колодка жгута проводов панели приборов;
3 — разъём кабеля USB;
4 — разъём кабеля антенны;
5 — радиоприемник и проигрыватель звуковых файлов
Отсоединить разъёмы 3 кабеля USB и 4 кабеля антенны от разъёмов радиоприемника и проигрывателя звуковых файлов.
Отсоединить разъём кабеля блока управления мультимедийной системой на рулевом колесе (при наличии) от разъёмов радиоприемника и проигрывателя звуковых файлов.
Снять радиоприемник и проигрыватель звуковых файлов.
Установить радиоприемник и проигрыватель звуковых файлов в порядке обратном снятию.
Во время установки радиоприемника в гнездо панели приборов контролировать уход проводов в соответствующие отверстия панели приборов в целях исключения их пережатия.
Как снять рамку магнитолы веста
Снимать магнитолу или мультимедийную систему (ММС) автомобиля Lada Vesta необходимо для ремонта, демонтажа последующих элементов панели, либо для подключения усилителя. Перед началом работ необходимо отсоединить клемму провода «массы» от аккумулятора.
Сначала следует снять центральную накладку (панель или рамка, №1), поддевая ее плоской отверткой или пластиковой лопаткой снизу, не поцарапайте. Центральная консоль держится на фиксаторах и должна легко отщелкнуться. Отсоединяем колодку с проводами от аварийки (№3) и снимаем накладку.
Вывернуть четыре винта (№1) и снять центральные воздуховоды (№2), используя насадку Т20 и отвертку.
С помощью этих же инструментов отвернуть четыре винта (№1) и извлечь магнитолу из гнезда панели приборов.
Потянуть магнитолу на себя и на тыльной стороне отсоединить все разъемы с проводами.
Процесс снятия магнитолы также показан на видео:
Установка магнитолы осуществляется в обратной последовательности. Проследите, чтобы провода не пережались. Теперь можно подключать усилитель или приступать к другим доработкам Весты.
