Мультиплексоры
Мультиплексорами называются устройства, которые позволяют подключать несколько входов к одному выходу. Номер информационного входа, который соединяется с выходом, задается в двоичном коде на адресных входах. Если мультиплексор имеет n адресных входов, то в нем может быть 2 n информационных входов.
В простейшем случае такую коммутацию можно осуществить при помощи ключей:
Рис. 1 — Коммутатор (мультиплексор), собранный на ключах.
В цифровых схемах требуется управлять ключами при помощи логических уровней. То есть нужно подобрать устройство, которое могло бы выполнять функции электронного ключа с электронным управлением цифровым сигналом.
Рассмотрим таблицу истинности логического элемента «И». При этом один из входов логического элемента «И» будем рассматривать как информационный вход электронного ключа, а другой вход – как управляющий. Так как оба входа логического элемента «И» эквивалентны, то не важно какой из них будет управляющим входом. Пусть вход X будет управляющим, а Y– информационным. Для простоты рассуждений, разделим таблицу истинности на две части в зависимости от уровня логического сигнала на управляющем входе X.
По таблице истинности отчетливо видно, что пока на управляющий вход X подан нулевой логический уровень, сигнал, поданный на вход Y, на выход Out не проходит. При подаче на управляющий вход X логической единицы, сигнал, поступающий на вход Y, появляется на выходе Out. То есть логический элемент «И» можно использовать в качестве электронного ключа. При этом не важно какой из входов элемента «И» будет использоваться в качестве управляющего входа, а какой — в качестве информационного. Остается только объединить выходы элементов «И» в один выход. Это делается при помощи элемента «ИЛИ» точно так же как и при построении схемы по произвольной таблице истинности. Такой вариант схемы коммутатора приведен на рисунке 2.
Рис. 2 — Принципиальная схема мультиплексора, выполненая на логических элементах.
В схемах, приведенных на рисунках 1 и 2, можно одновременно включать несколько входов на один выход. Однако обычно это приводит к непредсказуемым последствиям. Кроме того, для управления таким коммутатором требуется много входов, поэтому в состав мультиплексора обычно включают двоичный дешифратор, как показано на рисунке 3. Это позволяет управлять переключением информационных входов при помощи двоичных кодов, подаваемых на управляющие входы. Количество информационных входов в таких схемах выбирают кратным степени числа два.
Рис. 3 — Принципиальная схема мультиплексора, управляемого двоичным кодом.
Мультиплексор с двоичным управлением изображается на принципиальных схемах как показано на рисунке 4.
Рис. 4 — Функциональная схема мультиплексора, имеющего четыре входа и его условное графическое обозначение
Мультиплексоры могут снабжаться дополнительным входом – входом разрешения передачи информации с входов на выход.
Мультиплексоры и демультиплексоры
Мультиплексор — это устройство, которое осуществляет выборку одного из нескольких входов и подключает его к своему единственному выходу, в зависимости от состояния двоичного кода. Другими словами, мультиплексор — переключатель сигналов, управляемый двоичным кодом и имеющий несколько входов и один выход. К выходу подключается тот вход, чей номер соответствует управляющему двоичному коду.
Ну и частное определение: мультиплексор — это устройство, преобразующее параллельный код в последовательный.
Структуру мультиплексора можно представить различными схемами, например, вот этой:
Рис. 1 – Пример схемы конкретного мультиплексора
Самый большой элемент здесь это элемент И-ИЛИ на четыре входа. Квадратики с единичками — инверторы.
Разберем выводы. Те, что слева, а именно D0-D3, называются информационными входами. На них подают информацию, которую предстоит выбрать. Входы А0-А1 называются адресными входами. Сюда и подается двоичный код, от которого зависит, какой из входов D0-D3 будет подключен к выходу, на этой схеме обозначенному как Y. Вход С – синхронизация, разрешение работы.
На схеме еще есть входы адреса с инверсией. Это чтобы сделать устройство более универсальным.
На рисунке показан, как еще его называют, 4Х1 мультиплексор. Как мы знаем, что число разных двоичных чисел, которые может задавать код, определяется числом разрядов кода как 2 n , где n – число разрядов. Задавать нужно 4 состояния мультиплексора, а, значит, разрядов в коде адреса должно быть 2 (2 2 = 4).
Для пояснения принципа работы этой схемы посмотрим на её таблицу истинности:
Так двоичный код выбирает нужный вход. Например, имеем четыре объекта, и они подают сигналы, а устройство отображения у нас одно. Берем мультиплексор. В зависимости от двоичного кода к устройству отображения подключается сигнал от нужного объекта.
Микросхемой мультиплексор обозначается так:
Рис. 2 – Мультиплексор как МКС
Демультиплексор — устройство, обратное мультиплексору. Т. е., у демультиплексора один вход и много выходов. Двоичный код определяет, какой выход будет подключен ко входу.
Другими словами, демультиплексор — это устройство, которое осуществляет выборку одного из нескольких своих выходов и подключает его к своему входу или, ещё, это переключатель сигналов, управляемый двоичным кодом и имеющий один вход и несколько выходов.
Ко входу подключается тот выход, чей номер соответствует состоянию двоичного кода. И частное определение: демультиплексор — это устройство, которое преобразует последовательный код в параллельный.
Обычно в качестве демультиплексора используют дешифраторы двоичного кода в позиционный, в которых вводят дополнительный вход стробирования.
Из-за сходства схем мультиплексора и демультиплексора в КМОП сериях есть микросхемы, которые одновременно являются мультиплексором и демультиплексором, смотря с какой стороны подавать сигналы.
Например, К561КП1, работающая как переключатель 8х1 и переключатель 1х8 (то есть, как мультиплексор и демультиплексор с восемью входами или выходами). Кроме того, в КМОП микросхемах помимо переключения цифровых сигналов (логических 0 или 1) существует возможность переключения аналоговых.
Другими словами, это переключатель аналоговых сигналов, управляемый цифровым кодом. Такие микросхемы называются коммутаторами. К примеру, с помощью коммутатора можно переключать сигналы, поступающие на вход усилителя (селектор входов). Рассмотрим схему селектора входов УМЗЧ. Построим её с использованием триггеров и мультиплексора.
Рис. 3 — Селектор входных сигналов
Итак, разберем работу. На триггерах микросхемы DD1 собран кольцевой счетчик нажатий кнопки разрядностью 2 (два триггера — 2 разряда). Двухразрядный двоичный код поступает на адресные входы D0-D1 микросхемы DD2. Микросхема DD2 представляет собой сдвоенный четырехканальный коммутатор.
В соответствии с двоичным кодом к выходам микросхемы А и В подключаются входы А0-А3 и В0-В3 соответственно. Элементы R1, R2, C1 устраняют дребезг контактов кнопки.
Дифференцирующая цепь R3C2 устанавливает триггеры в нулевое состояние при включении питания, при этом к выходу подключается первый вход. При нажатии на кнопку триггер DD1.1 переключается в состояние лог. 1 и к выходу подключается второй вход и т. д. Перебор входов идет по кольцу, начиная с первого.
С одной стороны просто, с другой немного неудобно. Кто его знает, сколько раз нажали на кнопку после включения и какой вход подключен к выходу сейчас. Хорошо бы поставить индикатор подключенного входа.
Вспоминаем семисегментный дешифратор. Переносим дешифратор с индикатором на схему коммутатора и первые два входа дешифратора (на схеме обозначен как DD3), т. е. 1 и 2 (выводы 7 и 1) подключаем к прямым выходам триггеров DD1.1 DD1.2 (выводы 1 и 13). Входы дешифратора 4 и 8 (выводы 2 и 6) соединяем с корпусом (т. е. подаем лог. 0). Индикатор будет показывать состояние кольцевого счетчика, а именно цифры от 0 до 3. Цифра 0 соответствует первому входу, 1 — 2-му и т. д.

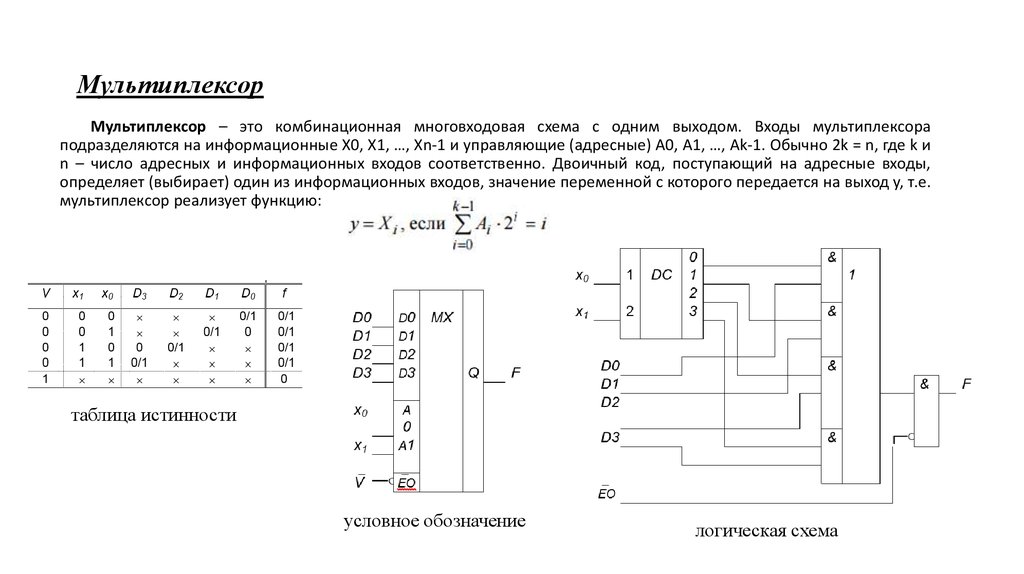

Мультиплексор: определение, схемы, из чего состоит, применение
Определение что такое мультиплексор
Мультиплексор представляет собой комбинированное цифровое устройство, обеспечивающее поочередную передачу на один выход нескольких входных сигналов. Он позволяет передавать (коммутировать) сигнал с желаемого входа на выход, в этом случае выбор требующегося входа реализуется определенной комбинацией управляющих сигналов. Число мультиплексных входов принято называть количеством каналов, их может быть от 2 до 16, а число выходов называют разрядами мультиплексора, обычно это 1 – 4.
Мультиплексоры по способу передачи сигналы различают на:
- Аналоговые
- Цифровые
Принцип действия мультиплексора
В общем виде принцип действия мультиплексора можно объяснить на примере коммутатора, обеспечивающего соединение входов с выходом устройства. Работа коммутатора обеспечивается на основе управляющей схемы, в которой существуют адресные и разрешающие входы. Сигналы с адресных входов указывают, какой именно информационный канал соединен с выходом.
Разрешающие входы применяют для увеличения возможностей – увеличения разрядности, синхронизации с протеканием работы прочих механизмов и пр. Для создания управляющей схемы мультиплексора обычно используют дешифратор адреса.
Сфера применения мультиплексора
Мультиплексоры предназначены для использования в качестве универсального логического элемента при реализации любых функций, число которых равных количеству адресных входов. Их широко используют с целью коммутации отдельных шин, отходящих линий или их групп в энергетике.
Также мультиплексоры в схемотехнике используют в делителях частоты, при создании схем сравнения, счетчиков, генераторов кодов и пр., для трансформации параллельного двоичного кода в последовательный.
Число каналов мультиплексоров, выпускаемых отечественной промышленностью сегодня, обычно насчитывает 4, 6, 10 и 16. Для построения схем, имеющих большее число входов, используют так называемую схему каскадного дерева, которая позволяет создавать устройства с произвольным числом входных линий на основе серийно выпускаемых мультиплексоров.
Применение и принцип работы мультиплексора и демультиплексора
На сегодняшний день приобретение дополнительной техники или специальных устройств является достаточно дорогим удовольствием. Для того, чтобы сохранить свои финансовые затраты, довольно часто используют такие устройства, как мультиплексор и демультиплексор, которые являются своеобразными селекторами данных.
В случае с мультиплексором есть возможность через один выход пропустить информацию с нескольких входов. А демультиплексор действует с точностью наоборот – распределяет полученные данные с одного входа на разные выходы.
Мультиплексор представляет собой такое оборудование, которое содержит в себе несколько входов сигнала, один или несколько входов управления и лишь один общий выход. Данное устройство дает возможность передавать определенный канал из одного из имеющихся входов на специальный и единственный выход.
При всем этом выбирается вход с помощью подачи определенной комбинации сигналов управления. Чаще всего мультиплексор необходим там, где нужно обустраивать для передачи сигналов большое количество каналов (сигналов), а денег и технического оснащения для этого нет.
Работоспособность данного типа устройства основана на том, что сигнал связи, даже в случае, если он один, очень часто не применяется на всю мощность. По этой причине имеется лишнее место для запуска других потоков информации по одной линии.
Разумеется, что если все эти потоки пускаются в изначальном виде и в одно и то же время, то на выходе получится обычная мешанина информационных данных, которую будет практически нереально расшифровать. Из-за этого мультиплексор производится при помощи разделения потоков информации разнообразными методами.
Разделение по частотным полосам – это когда все потоки данных идет в одно и то же время, но с разной частотой. При этом не происходит смешивание потоков. Кроме этого, есть возможность пустить потоки в различных временных линиях. Также особо популярным является способ кодирования. В этом случае все потоки обозначаются специальными знаками, кодируются и одновременно отправляются.
Мультиплексоры классифицируют по нескольким критериям: по месту использования или по своим целевым задачам и так далее.
Линия связи мультиплексора и демультиплексора
Основным различием мультиплексоров считается то, каким образом происходит уплотнение сигналов в один сплошной поток.
Мультиплексирование бывает таких видов:
- временного характера;
- пространственного типа;
- кодовым;
По этой причине стоит более подробно ознакомиться с частотным и временным методами:
Методы мультиплексирования
Частотное мультиплексирование и демультиплексирование
Чтобы исполнить частотное мультиплексирование необходимо для всех потоков определить определенный частотный период. Перед самим процессом нужно переместить спектра всех каналов, что входят в период иной частоты, что не будет никак пересекаться с иными сигналами. Кроме того, для обеспечения надежности, меж частотами делают определенные интервалы для дополнительной защиты. Данный метод применяют и в электрических, и в оптических связных линиях.
Временной вариант
Временное мультиплексирование и демультиплексирование
Чтобы передать каждый сигнал в сплошном потоке, что входит, имеется определенное количество времени. В этом случае, перед устройством стоит особая задача – гарантировать доступ циклов к общей среде перенаправления для потоков, которые входят на маленький временной промежуток.
При этом необходимо сделать так, чтобы не возникло нежелательное накладывание каналов друг на друга, которое смешивает информацию. Для этого используют специальные интервалы для защиты, которые ставят меж этими самыми каналами.
Этот способ используют, как правило, для цифровых связных каналов.
Классификация мультиплексоров
Мультиплексоры существуют таких видов:
- Терминальные. Их размещают на концах связных линий.
- Ввода и вывода. Такие устройства встраивают в разрыв связных линий, чтобы из сплошного потока выводить определенные сигналы. При их помощи можно обойтись без дорогостоящих мультиплексоров терминального типа.
Также мультиплексоры классифицируются таким способом:
Аналоговые мультиплексоры
Ключи аналогового типа являются специальными аналого-дискретными элементами. Аналоговый ключ может быть представлен в качестве отдельно взятого устройства. Набор такого рода ключей, которые работают на единственный выход с цепями выборки определенного ключа, являются специальным аналоговым мультиплексором. Аналоговое оборудование в каждый период времени выбирает определенный входной канал и направляет его на специальное устройство
Цифровые мультиплексоры
Цифровые оборудования делятся на мультиплексоры второго, первого и иных высоких уровней. Цифровые мультиплексоры дают возможность принимать сигналы цифрового типа из устройств низкого уровня. При этом можно их записать, образовать цифровое течение высокого уровня. Таким образом, входящие потоки синхронизируются. Также можно отметить, что они обладают одинаковыми скоростями.
Области применения
Видеомультиплексоры применяют в телевизионной технике и различных дисплеях, в системах охранного видеонаблюдения. На мультиплексировании базируется GSM-связь и разнообразные входные модемы провайдеров в интернете. Также данные устройства применяют в GPS-приемниках, в волоконно-оптических связных линиях широкополосного типа.
Мультиплексоры используют в различных делителях частоты, специальных триггерных элементах, особых сдвигающихся устройствах и так далее. Их могут применять для того, чтобы преобразовать определенный параллельный двоичный код в последовательный.
Схема применения оптического мультиплексора
Структура мультиплексора
Мультиплексор состоит из специального дешифратора адреса входной линии каналов, разнообразных схем, в том числе и схемы объединения.
Структуру мультиплексора можно рассмотреть на примере его общей схемы. Входные данные логического типа поступают на выходы коммутатора, и далее через него направляются на выход. На вход управления подается слова адресных каналов. Само устройство тоже может обладать специальным входом управления, который дает возможность проходить или не проходить входному каналу на выход.
Существуют типы мультиплексоров, которые обладают выходом с тремя состояниями. Все нюансы работы мультиплексора зависят от его модели.
Демультиплексор
Демультиплексор представляет собой логическое устройство, которое предназначено для того, чтобы свободно переключать сигнал с одного входа информации на один из имеющихся информационных выходов. На деле демультиплексор является противоположностью мультиплексору.
Во время передачи данных по общему сигналу с разделением по временному ходу необходимо как использование мультиплексоров, так и применение демультиплексоров, то есть прибор обратного функционального назначения. Это устройство распределяет информационные данные из одного сигнала между несколькими приемниками данных.
В схеме самого простого такого устройства для определенного выхода применяется двоичный дешифратор. Стоит отметить, что при подробном изучении дешифратора, можно сделать демультиплексор гораздо проще. Для этого необходимо ко всем логическим элементам, которые входят в структуру дешифратора прибавить еще вход. Данную структуру достаточно часто называют дешифратором, который имеет вход разрешения работы.
