Установка камеры заднего вида

Дисклеймер!
В комментариях тов. Kolobator предложил более удачный и практичный вариант камеры: ru.aliexpress.com/item/HD…-parking/32634167177.html (новая ссылка). Насколько смог сравнить, наши камеры по характеристикам практически одинаковы, но предложенная Kolobator-ом более практична и менее проблемна в установке. Приятного прочтения! 🙂
Всем доброго времени суток!
Наконец-то появилось желание и дошли руки до установки камеры заднего вида! Камеру брал ещё в прошлом году, практически одновременно с покупкой нового ГУ. Конечно, машина не так велика, чтобы обязательно ставить эту фичу, но раз ГУ умеет работать с наружными камерами — почему бы и нет. Плюс — в последнее время стал напрягать "Квадрат Малевича" на дисплее ГУ при включении задней передачи.
Итак. Камера была заказана на Алиэкспрессе в ноябре. Если кому будет интересно — обзор камеры я выложил здесь. Обратите внимание на конструкцию корпуса камеры — я упомяну о нём чуть ниже.
Началось всё очень даже неплохо: солнечный день, хорошее настроение… Первая проблема, с которой мне пришлось столкнуться — камеру невозможно закрепить:
1. Расстояние между осями крепёжных винтов на камере оказалось меньше этого же расстояния на плафоне освещения номерного знака:

2. Посмотрите на фото выше, а потом посмотрите на корпус в обзоре (ту часть, которая после установки скроется в кузове авто) камеры — посадочные места крепёжных винтов смещены вверх относительно середины камеры.
Если отверстия ещё можно было худо-бедно расточить в шиину круглым надфилем, то корпус камеры категорически не давал нормально установить камеру. Разобрал камеру и попробовал перевернуть заднюю крышку — шиш. Плюс — резиновый уплотнитель, снятый с плафона не подходил для камеры: не совпадали отверстия и толщина уплотнителя была недостаточна. Долго вертел в руках камеру и плафон, пытаясь понять, как совместить несовместимое… И заметил, что на внутренней поверхности плафона нет дорожной грязи, которой тот щедро "украшен" снаружи, так, немножко пыли. А что если отцепить заднюю крышку камеры совсем? И, самое интересное, что всё получилось — камера теперь только немного подпирает номерной знак. Замечательно! Вернулся пока домой и стал думать — из чего бы сделать уплотнитель… И нашёл кусок полиуретана толщиной миллиметров пять. Он мягкий, толстый — то, что нужно! Вырезал прямоугольник со сторонами чуть больше корпуса камеры, а в нём — необходимые отверстия:

Расточил уже на месте отверстия в камере и таки-прикрутил её! Посадочные места винтов после установки залил термоклеем, чтобы в образовавшиеся пропилы не попала грязь:

Камера сидит хорошо. Теперь начинаем протягивать и подсоединять провода. Не мудрствуя лукаво, решил новые провода вести вдоль имеющихся жгутов штатной проводки пользуясь нейлоновыми стяжками, как делал это при установке в багажник розетки прикуривателя. В начале — снимаем обшивку крышки багажника (два элемента). Описаний, как это делается на просторах интернетов — уйма; я просто оставлю пару ссылок здесь:
www.drive2.ru/l/4271040/
www.avtopol-msk.ru/kak-sn…-obshivku-bagazhnika.html

Закрепляем провода. Провод от подсветки номерного знака прикрутил к штатному, не отрезая имеющийся разъём — мало ли…

Теперь начинается самое интересное и трудоёмкое, на мой взгляд: протаскивание кабелей питания и видеосигнала. В качестве протяжки я использовал отрезок моножильного провода ПВ-3 сечением 2,5мм^2. Начать затаскивать кабели решил из багажника, так сказать, снизу-вверх. Для этого в начале снимаем резиновую гофру между крышкой багажника и кузовом, вытаскиваем пластиковые вставки, к которым крепится гофра (если вставки не изъять — гофру потом на них натянуть будет практически нереально), и начинаем протаскивать протяжку:

Отцепленная от крышки багажника гофра и пластиковая вставка. Вставка сидит на двух защёлках, которые необходимо вдавить вовнутрь вставки либо снаружи тонкой шлицевой отвёрткой, либо подковырнуть изнутри толстой иглой. Протяжку через гофру пропускать не стал: протащить одновременно оба примотанных к ней разъёма (питание и видеосигнал) не получится. Впоследствии протаскивал их через гофру по-одному: сжимаем гофру, тем самым укорачивая её и убирая возможные препятствия на пути движения разъёмов, после чего пропихиваем по-одному разъёмы. Общий вид: импровизированная протяжка заняла своё место. К свободному концу, чуть отступив от края, прикручиваем изолентой (достаточно пары витков — не надо мотать много — может не пролезть) разъём питания камеры, а к самому концу протяжки — разъём видеокабеля. После — начинаем аккуратно протаскивать всю конструкцию вверх.

К сожалению, и тут всё гладко не прошло: протяжка с прикрученными к ней проводами не проходила в канале крышки багажника — упиралась во что-то. Пришлось снова изголяться: частично протащил провода в пространстве между стеклом и металлом крышки, частично — снова внутри крышки багажника. Сначала отсоединяем (аккуратно!) от обогревателя заднего стекла правый разъём и вынимаем из крышки резиновую пробку-мембрану, через которую проходит провод обогревателя. Далее — нащупываем в образовавшемся отверстии нашу протяжку и вытаскиваем её наружу, образовывая небольшую петлю — разрезаем её. Ту часть протяжки, к которой прикручены разъёмы, вытаскиваем из крышки багажника (вторую часть — закрепляем, чтоб не провалилась вовнутрь). Теперь вставляем кусок протяжки с прикрученными проводами в отверстие для гофры наискось так, чтобы она вышла в отверстие сразу под стеклом. Вытягиваем протяжку с проводами, протаскиваем провода, укладываем их, после чего протаскиваем через пробку-мембрану, прикручиваем ко второй части протяжки и вытягиваем окончательно к месту их соединения с "хвостиком" камеры. Натягиваем гофру на пластиковые вставки и защёлкиваем их на кузове. Соединяем разъёмы, прикручиваем провода к штатной проводке стяжками. Чтобы разъёмы не разъединились в процессе эксплуатации, я обмотал их изолентой (хотя, более изящно и красиво было бы применить термоусадку…). Ну и заключительный этап — довольно непростой — это установить обратно обшивку крышки багажника.
Фууххх… И это только полдела 😉
Идущий в комплекте с камерой провод с разъёмом для подачи на камеру питания я удлинил (примерно шестиметровым) кабелем 2*0,5мм^2, который везде называют "акустическим". В багажнике оставил запас этого провода — петлю длиной примерно полметра, а оставшуюся длину вместе с видеокабелем потащил под правым порогом, вдоль основного жгута проводов, к торпеде. Пара фото процесса:

Задняя правая дверь Передняя правая дверь. Чтобы добраться до штатной проводки — пришлось снять бардачок. Длина видеокабеля таяла с угрожающей скоростью, а ведь в нём (было) шесть метров! В конце-концов остался вот такой маленький ‘хвостик’ которго аккурат хватило для подсоединения к ГУ… Подсоединяем к разъёму CDD AVIN (хотя, правильнее CCD AV IN; это Китай…). Слева пальцами держу разъём с биркой F.CCD CVBS IN — к нему, при желании, можно подключить камеру переднего вида.

Здесь же, в штатной проводке, выискиваю провод, через который на ГУ подаётся питание (на разъёме ГУ — жёлтый провод) и через вот такое соединение:

Муфта соединительная, на два провода.

делаю соединение с проводом питания камеры, который протащил сюда же. Здесь теперь всё. Устанавливаем обратно ГУ, рамку, бардачок (к слову, сразу же заменил салонный фильтр воздуха (в этот раз — Filtron K1111A) и почистил/смазал вентилятор), облицовку порогов.
А теперь — зачем я оставил небольшой запас провода в багажнике и тащил питание от штатной проводки. Дело в том, что если сделать всё упрощённо — подключить питание к камере от лампы заднего хода, то при работающем двигателе на картинке с камеры наблюдается рябь (при выключенном двигателе рябь не наблюдается). Если вам не мешает такая рябь — оставляйте как есть. В принципе, я бы так и оставил, но решил таки-сделать всё по уму. Итак. Разделяем наш питающий провод надвое. "Минусовой", идущий к камере, прикручиваем под расположенную рядом гайку на кузов, а в разрез "плюсового" провода врезаем вот такую электронную конструкцию:

VD1 — служит для развязки коммутатора и электрики авто; подойдёт любой низкочастотный выпрямительный диод на ток от 1А и обратным напряжением от 50В. Диод VD2 ставить не обязательно — он предназначен для подавления ЭДС самоиндукции, возникающей в обмотке реле после снятия с неё напряжения. Реле — любое с обмоткой на рабочее напряжение 12-14В, с одной парой нормально разомкнутых контактов. Электролитический конденсатор служит для устойчивого срабатывания реле, чтобы избежать дребезга контактов. Его ёмкость может варьироваться в зависимости от рабочего тока обмотки реле Внешний вид коммутатора питания камеры.

Может возникнуть вопрос — зачем оно надо? Дело в том, что напряжение питания камеры 3,3В — понижающий стабилизатор находится на "хвосте" камеры и при длительной работе ощутимо нагревается. Данный коммутатор питания камеры вводится с целью увеличить ресурс камеры и её стабилизатора питания.
"Минусовой" провод от обмотки реле подсоединяем под гайку на кузов (куда ранее подвели аналогичный провод от камеры), а "плюсовой" — подключаем через соединительную муфту (см.выше) к чёрно-жёлтому проводу на разъёме панели ламп заднего фонаря (через этот провод подаётся питание на лампу ЗХ):

После всех подключений сворачиваем излишки провода и крепим стяжкой к штатной проводке

Вот и всё с монтажом. Собираем и крепим обратно обшивку багажника, вещевой крюк, крюк для сетки и идём проверять, что у нас получилось. А получилось следующее:

Изображение в дневное время, на улице пасмурно. Видны два типа линий: первые (красный, жёлтый, зелёный справа и слева) — даёт сама камера, жёлтая ‘лесенка’ с последней красной ‘ступенью’ — даёт ГУ. К сожалению, убрать линии дистанции до препятствия от камеры я не смог — пытался ещё до установки камеры на авто. Изображение в ночное время. На самом деле на тротуаре довольно темно; слева — здание подсвечивает фонарь, правое здание отражает свет от фонаря, что стоит в 20-и метрах от него.

Немного о настройках.
Как я уже упоминал в записи о своей магнитоле, если ткнуть в значок парктроника в правом нижнем углу — картинка с камеры разворачивается на полный экран; тыкаем ещё раз — снова появляется изображение работы парктроника.
Если ткнуть в картинку с камеры (в любое место) — в левом верхнем углу дисплея появляются три картинки-кнопки: верхняя — настройка изображения, а следующие две — режим отображения линий дистанции до препятствия: с изгибом (должен быть установлен датчик поворота руля) и прямые. Если хотите полностью отключить отображение линий — просто нажмите на картинку-кнопку с активным на данный момент режимом отображения:

Настройки изображения с камеры заднего вида. Сверху-вниз: яркость, контрастность, оттенок, насыщенность. Кнопка слева закрывает окно, кнопка справа возвращает настройки на дефолтные.

Ну и некоторые измерения. Развернул рулетку на 2м от заднего бампера и произвёл измерения по "лесенке", выдаваемой ГУ. Всего "ступеней" четыре:
— первая, самая дальняя — 1,3м
— следующая — 1,2м
— третья — 0,8м
— последняя самая ближняя, красная — 0,4м.
На этом всё. Теперь буду привыкать, примеряться что и как. Но уже думаю, что изображение с камеры нужно отзеркалировать (данная функция есть в настройках ГУ).

Мультимедийные устройства штатного размера, ч.2

2 all
Подскажите пожалуйста — какое меню в Хулигане 8780 и Аудилосорс 8607 для воспроизведения МП3. Всё такое же "голубой огонёк BBK"?

Есть ли вообще из новых китайских балалаек какая нибудь — где уже нормальное меню для ДВД и УСБ?

ЗЫ К владельцам Роадроверов : Эта балалайка по меню похпжа на Вашу?

7 окт ября 2012

CCD AVIN — вход камеры
AUX AVIN — вход внешнего видео
AUX RIN — линейный вход звук правый
AUX LIN — линейный вход звук левый

Последние три — к примеру внешний тюнер или проигрыватель подключить.

нет, это видеовыход на мониторы, например в подголовники.

наверное к FL OUT, FR OUT, RROUT, RL OUT, SUB.

Прошился как указано, но теперь при входе в меню нави и запуске навитела мне выскакивает ошибка, что не может найти путь.
Не подскажете куда нужно прописать путь?

1. копируем в корень SD карты содержимое папки прошивка 1 ,42
2. перезагружаем ГУ и ждем около 2 минут
потом он Вас выкинет (в меню ГУ)
. не забудьте после прошивки удалить файлы.

Ccd avin на магнитоле что это

Ежедневные поездки на работу, ожидания в пробках, длительные путешествия на машине не обходятся без радио, видео или музыкального сопровождения. Один из немногих доступных способов не заскучать в подобных ситуациях водителю и пассажирам – наличие в салоне установленной автомагнитолы. Замена неисправного устройства, либо установка нового требует элементарных знаний в подключении – где, какие обозначения и что собой представляет вход CVBS In и разъем Aux.

Что это

CVBS-IN – вход для композитного кабеля, при этом CVBS – аббревиатура от Composite Video Baseband Signal (Композитный Видеосигнал Базовой Полосы Частот). В числе основных задач – подключение камеры заднего вида. Есть и другое обозначение – PARKV.CVBS IN.

С помощью CVBS-IN устройство передает видео. Механизм действия прост – при движении автомобиля назад на прибор подается напряжение +12 В и на экран выводится картинка с камеры. Если владельцу необходимо в настройках можно задать условие, когда при сдаче назад через определенное количество секунд выключался звук магнитолы.

Встречается и другое обозначение AUX CVBS IN – его применяют, чтобы указать внешний видео-вход, где AUX – линейный выход, разъем в магнитоле и вариант подключить другие источники звука.

Особенности

За счет AUX в автомагнитоле владельцы транспорта могут увеличить функционал и возможности устройства. Задействовать смартфон, подсоединить планшет или MP3-плеер – задача, которую решает линейный выход, при этом звук будет направляться на автомобильные динамики.

В некоторых моделях транспортных средств производитель учел запрос клиента на комфорт и объединил функции представив владельцу возможность одновременно подключить телефон и ответить на звонок.

На выход включенной автомагнитолы поступает сигнал 0,5-1 В.

При помощи AUX-входа к головному устройству подключают и bluetooth-адаптер, что решает аналогичные задачи посредством беспроводной передачи, если использование штатных переходников невозможно.

Автомагнитола – технически сложное устройство с множеством обозначений, выходов и кабелей. От знаний, что такое CVBS – Aux In вход и правильного подключения головной составляющей зависит не только работоспособность прибора, качество звучания радио, музыкальных композиций, но и безопасность – одна ошибка и можно спалить плату, ведь запитка некоторых предусматривает 12В.

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Последние посетители 0 пользователей онлайн

Создал новую тему по ШИМ регулятору двигателя от стиралки. Схема довольно проста и на доступных компонентах. Регулируется практически от нуля оборотов.

Вот да. Что это такое ? Когда работал в одной конторке, на рабочем месте был разделительный трансформатор, тор 220/220. Иногда он начинал не просто гудеть, а с изменяющейся интонацией, как будто я не знаю, форма и частота в сети менялись. Что это такое ?

Trading with China, finding business partners, testing products

Для чего в китайских GPS навигаторах гнездо AV-IN

Опубликовал ChinaTrader на 06 May 13 — Comments Off on Для чего в китайских GPS навигаторах гнездо AV-IN

Для чего в китайских GPS навигаторах гнездо AV–IN

Довольно часто мы получаем вопросы от наших клиентов, требующие обстоятельного ответа. Вот и сейчас, через контактную форму пришёл довольно интересный вопрос. Покупатель спрашивает: “Для чего в китайских навигаторах имеется гнездо AV-IN?”

Напомним, что такое гнездо находится в корпусе. Как оно выглядит, вы можете посмотреть на картинке (при нажатии изображение увеличивается).

Из-за того, что количество моделей, имеющих гнездо AV-IN, прямо скажем, невелико по сравнению с навигаторами, лишёнными данной опции, многие игнорируют информацию об этом гнезде. А зря… Покупатели даже не подозревают о пользе, которую можно извлечь, приобретая в Китае навигатор с гнездом AV-IN.

Итак, для чего всё-таки производители размещают в корпусе ещё одно технологическое отверстие? Прежде всего – для подключения к навигатору камеры заднего вида. В основном – для камеры обычной, проводной.

Но в последнее время на китайских выставках и ярмарках стали встречаться и модели с поддержкой беспроводной камеры. Идея состоит в том, чтобы при движении задним ходом на дисплее водитель мог видеть то, что творится позади и с боков автомобиля. При этом, ваши расходы, если сравнивать с приобретением и установкой мультимедийной панели, встраиваемой в автомобиль вместо штатной, сокращаются примерно в два-три раза. Ведь даже в полной комплектации стоимость китайского GPS навигатора с камерой заднего вида редко превышает 200 долларов.

Что интересно, гнездо AV-IN не так уж часто встретишь в изделиях с мировым именем, что ещё раз свидетельствует о том, что китайские производители выбрали верный путь. Оснащая свои навигаторы “по полной программе”, они не только потеснили своих именитых конкурентов, но и предложили пользователям прекрасно выполненные устройства по более разумной цене.

Так что, дорогие друзья, если вы заметили, что в китайском GPS навигаторе есть гнездо AV-IN, то не раздумывая делайте покупку (если параметры устройства вас устраивают). Пусть даже в комплекте и не будет камеры, главное – наличие разъёма. Если вы и не планируете использовать эту опцию незамедлительно, купить камеру заднего вида для навигатора можно и позже. ��

‘center’, ‘clear’ => », ‘margin_top’ => », ‘margin_bottom’ => », ‘padding_top’ => », ‘padding_bottom’ => »), array(), array()) —>

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Последние посетители 0 пользователей онлайн

Создал новую тему по ШИМ регулятору двигателя от стиралки. Схема довольно проста и на доступных компонентах. Регулируется практически от нуля оборотов.

Вот да. Что это такое ? Когда работал в одной конторке, на рабочем месте был разделительный трансформатор, тор 220/220. Иногда он начинал не просто гудеть, а с изменяющейся интонацией, как будто я не знаю, форма и частота в сети менялись. Что это такое ?

Что такое iso

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

Распиновка ISO-разъема магнитолы

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

При подключении магнитолы используются стандартные схемы.

nissan

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

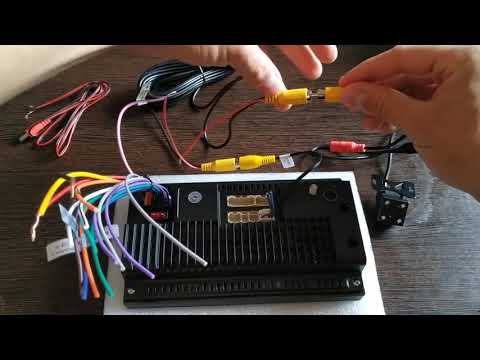

Что такое CCD Avin на магнитоле и как оно функционирует?

Многие современные магнитолы и автомобильные системы развлечений имеют функцию CCD AVIN. Но что именно означает эта аббревиатура и как она относится к вашей магнитоле? Давайте разберемся.

Как работает CCD AVIN?

CCD в аббревиатуре CCD AVIN означает «Charge-Coupled Device», что в переводе с английского языка означает «зарядно-связанное устройство». Эта технология используется в цифровой фотографии и видеозаписи для передачи изображения с помощью электрического сигнала.

AVIN, в свою очередь, означает «Audio Video INterface», что по-русски можно перевести как «аудио-видео интерфейс». Это соединение, которое позволяет подключать различные устройства, такие как камеры заднего вида или DVD-плееры, к магнитоле или системе развлечений в автомобиле.

CCD AVIN на магнитоле означает, что ваша магнитола имеет возможность подключать устройства с помощью CCD-интерфейса и воспроизводить их аудио и видео сигналы.

Возможности CCD AVIN

Подключение устройств с помощью CCD AVIN открывает множество интересных возможностей для автомобильных систем развлечений. Вот некоторые из них:

• Просмотр видео с камеры заднего вида на экране магнитолы для удобной парковки и обеспечения безопасности.
• Подключение DVD-плеера или других источников аудио и видео для развлечения пассажиров во время поездки.
• Использование магнитолы в качестве медиацентра для прослушивания музыки и просмотра видео с USB-накопителей или других подключенных устройств.
• Возможность подключения дополнительной аудио системы для улучшения звучания в автомобиле.

CCD AVIN обеспечивает гибкость в использовании магнитолы и позволяет пользователю наслаждаться широким спектром возможностей развлечения и комфорта в автомобиле.

Заключение

Теперь, когда вы знаете, что означает CCD AVIN на магнитоле, вы можете более эффективно использовать свою систему развлечений и наслаждаться всеми ее преимуществами. Помните, что CCD AVIN предоставляет возможность подключения различных устройств для улучшения вашего автомобильного опыта. Наслаждайтесь музыкой, видео и комфортом, которые может предложить ваша магнитола с CCD AVIN!

Часто задаваемые вопросы

1. Что такое CCD AVIN на магнитоле?

CCD AVIN на магнитоле обозначает функцию подключения камеры заднего вида. CCD (Charge-Coupled Device) — это тип матрицы, используемой в камере заднего вида, который обеспечивает более высокое качество изображения и лучшую чувствительность к свету по сравнению с другими типами матриц.

AVIN — это сокращение от «Audio Video Input», что означает вход для аудио и видео сигнала. CCD AVIN на магнитоле обычно предназначен для подключения и работы с камерой заднего вида, что позволяет водителю видеть, что происходит позади автомобиля при парковке или при движении задним ходом.

2. Как подключить камеру заднего вида через CCD AVIN?

Для подключения камеры заднего вида через CCD AVIN на магнитоле вам понадобится специальный видеокабель, который обычно входит в комплект поставки камеры. В большинстве случаев, этот кабель предназначен для подключения одной стороной к CCD AVIN входу на магнитоле, а другой стороной к выходу камеры заднего вида. После подключения, вы сможете увидеть изображение с камеры на дисплее магнитолы, когда переключитесь на режим работы с камерой заднего вида.

3. Как настроить и контролировать CCD AVIN на магнитоле?

Для настройки и контроля CCD AVIN на магнитоле, обычно есть возможность выбора определенных параметров в настройках магнитолы. В зависимости от модели магнитолы, вы сможете настроить яркость, контрастность и другие параметры изображения. Как правило, для включения камеры заднего вида необходимо выбрать соответствующий источник видеосигнала на магнитоле.

Дополнительные инструкции по настройке и контролю CCD AVIN можно найти в руководстве пользователя магнитолы или на официальном сайте производителя.
