КОРДОН-М 2

Комплекс «КОРДОН-М»2 предназначен для автоматического измерения скоростей, определения положения и фотофиксации всех ТС с возможностью передачи данных по каналам связи на сервер центра обработки данных (ЦОД).

Ключевые особенности:

Экономически выгодный вариант комплекса для контроля дорог с двухполосным движением.
Метрологическое подтверждение точности измерения скорости, времени и координат.
Данные защищены электронной цифровой подписью (ЭЦП).
Система распознавания на основе технологии нейронных сетей.
Различные способы установки комплекса: стационарный, передвижной, автономный.

Принцип работы:

Комплекс автоматически измеряет скорость всех транспортных средств в зоне контроля и сохраняет две фотографии для каждого нарушителя: общим планом (групповой снимок всей зоны контроля с выделением данного нарушителя) и крупным планом (фотография нарушителя с визуально различимым номерным знаком).

Данные о нарушении включают в себя также распознанный номер, зафиксированную скорость ТС, тип нарушения, направление движения, дату и время нарушения, значение максимально допустимой скорости на данном участке дороги, название контролируемого участка, географические координаты, серийный номер комплекса.

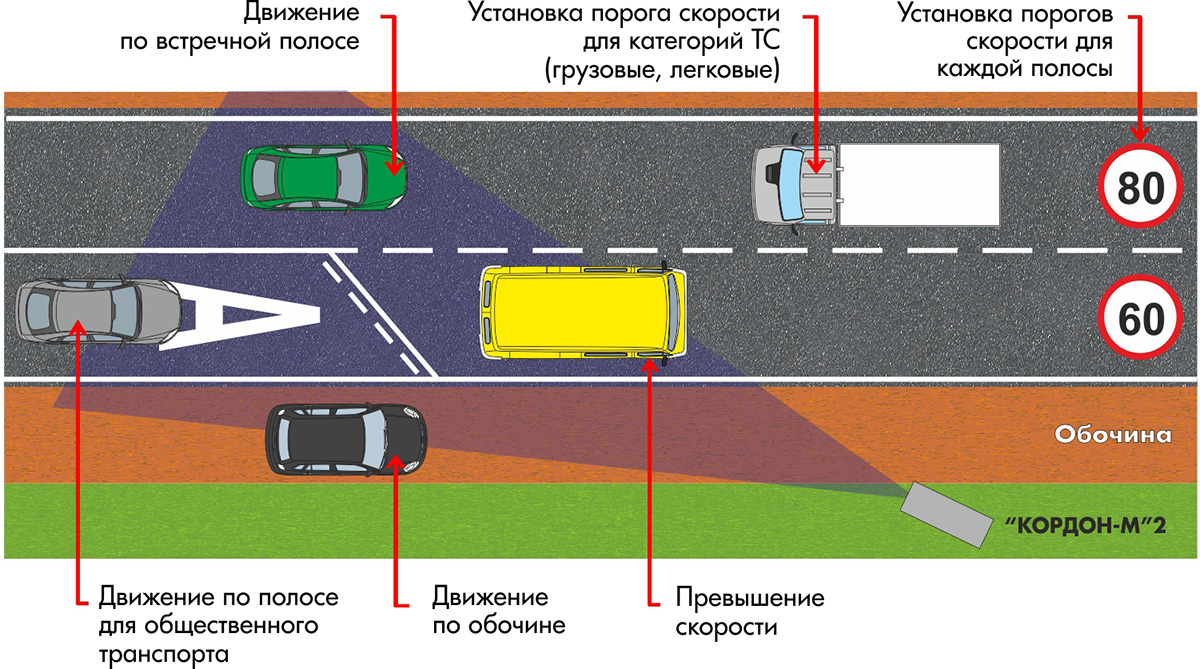

Принципиальная особенность – распознавание номеров ТС производится на протяжении всей зоны контроля. Видеоархив и данные о зафиксированных нарушениях хранятся в памяти фоторадарного блока (далее ФБ) и могут быть переданы в ЦОД по защищенным проводным или беспроводным каналам связи для последующей централизованной обработки.

Функции и особенности:

Автоматическое измерение скоростей, определение положения и фотофиксация всех ТС на двух полосах дорожного движения в обоих направлениях.
Автоматическое фиксирование других нарушений ПДД: движение по обочине и полосе для общественного транспорта, выезд на полосу встречного движения.
Автоматическое распознавание номерных знаков многих стран мира, включая двустрочные номера.
Технология нейронных сетей обеспечивает возможность быстрого обучения новым форматам ГРЗ.
Возможность проверки распознанных номеров по различным федеральным и региональным базам данных.
Возможность раздельного указания индивидуальных порогов скорости для полос движения и для ТС категорий «В» и «С».
Автоматическое сохранение данных о всех зафиксированных нарушениях во встроенной памяти ФБ.
Сохранение видеоролика по каждому зафиксированному нарушению.
Передача данных о зафиксированных нарушителях на сервер ЦОД по проводным или беспроводным каналам связи.
Данные защищены ЭЦП с помощью сертифицированного аппаратного ключа.
Возможность выгрузки данных о зафиксированных нарушениях по резервному беспроводному каналу связи (Wi-Fi).
Встроенный модуль навигации ГЛОНАСС/GPS с автоматической коррекцией системного времени комплекса.
Возможность видеотрансляции в режиме реального времени.
Ведение непрерывной видеозаписи с сохранением в архив и возможностью скачивания видеоролика по заданному промежутку времени.
Инфракрасная подсветка для обеспечения работы в ночное время.
Сбор статистических данных об интенсивности транспортного потока.
Возможность интеграции в системы управления дорожным движением.
Ведение журнала событий и действий пользователя комплекса.
Возможность самодиагностики, удаленной диагностики и мониторинга телеметрических параметров комплекса.
Малые масса и габариты ФБ, низкая потребляемая мощность.
Всепогодное исполнение блоков комплекса.
Различные способы установки и подключения электропитания комплекса.
Для монтажа ФБ на опоре (мачте освещения) используется поворотный кронштейн быстрой установки.

Комплекс имеет несколько способов установки и подключения питания, в зависимости от решаемых задач и технических возможностей на контролируемых участках:

СТАЦИОНАРНЫЙ

ФБ устанавливается на опоре (мачте освещения) рядом с проезжей частью дороги на высоте до 10 метров и подключается к сети 220 В. Допускается также установка системы над проезжей частью или разделительной полосой дороги.

АВТОНОМНЫЙ

ФБ устанавливается с помощью кронштейна на мачте освещения. Питание осуществляется от аккумулятора, установленного в вандалозащищённом боксе. Аккумулятор постоянно подключен к сети уличного освещения через блок БПФ24/220, который обеспечивает его подзарядку в ночное время.

Напряжение сети питания — 220 В, 50 Гц.

Количество АКБ — 2 шт, 12 В.

Время автономной работы комплекса
(«Кордон-М»2 с АКБ 60 А∙ч, «Кордон-М»4 с АКБ 100 А∙ч) — не менее 24 часов.

Габаритные размеры БПФ — 350 х 130 х 230 мм.

Масса БПФ — не более 5 кг.

Срок гарантии — 2 года.

ПЕРЕДВИЖНОЙ

ФБ монтируется на треноге, устанавливается сбоку от проезжей части дороги и подключается к аккумуляторному боксу.

"КОРДОН-М"2 "КОРДОН-М"4

Комплекс «КОРДОН-М»4 предназначен для автоматического измерения скоростей, определения положения и фотофиксации всех транспортных средств (ТС) на четырех полосах дорожного движения в обоих направлениях с возможностью передачи данных по каналам связи на сервер центра обработки данных (ЦОД).

КОРДОН М2 стационарный комплекс с видеофиксацией

ОБОРУДОВАНИЕ СНЯТО С ПРОИЗВОДСТВА.

Ключевые особенности:

Экономически выгодный вариант комплекса для контроля дорог с двухполосным движением.
Метрологическое подтверждение точности измерения скорости, времени и координат.
Данные защищены электронной цифровой подписью (ЭЦП)
Система распознавания на основе технологии нейронных сетей.
Различные способы установки комплекса: стационарный, передвижной, автономный.

ПРИНЦИП РАБОТЫ

Измерительный комплекс с видеофиксацией "КОРДОН-М"2

Комплекс КОРДОН-М

ОСНОВНЫЕ ФУНКЦИИ И ОСОБЕННОСТИ

Автоматическое измерение скоростей, определение положения и фотофиксация всех ТС на двух полосах дорожного движения в обоих направлениях.

Автоматическое фиксирование других нарушений ПДД: движение по обочине и полосе для общественного транспорта, выезд на полосу встречного движения.

Автоматическое распознавание номерных знаков многих стран мира, включая двустрочные номера.

Технология нейронных сетей обеспечивает возможность быстрого обучения новым форматам ГРЗ.

Возможность проверки распознанных номеров по различным федеральным и региональным базам данных.

Возможность раздельного указания индивидуальных порогов скорости для полос движения и для ТС категорий «В» и «С».

Автоматическое сохранение данных о всех зафиксированных нарушениях во встроенной памяти ФБ.

Сохранение видеоролика по каждому зафиксированному нарушению.

Передача данных о зафиксированных нарушителях на сервер ЦОД по проводным или беспроводным каналам связи.

Данные защищены ЭЦП с помощью сертифицированного аппаратного ключа.

Возможность выгрузки данных о зафиксированных нарушениях по резервному беспроводному каналу связи (Wi-Fi).

Встроенный модуль навигации ГЛОНАСС/GPS с автоматической коррекцией системного времени комплекса.

Возможность видеотрансляции в режиме реального времени.

Ведение непрерывной видеозаписи с сохранением в архив и возможностью скачивания видеоролика по заданному промежутку времени.

Инфракрасная подсветка для обеспечения работы в ночное время.

Сбор статистических данных об интенсивности транспортного потока.

Возможность интеграции в системы управления дорожным движением.

Ведение журнала событий и действий пользователя комплекса.

Возможность самодиагностики, удаленной диагностики и мониторинга телеметрических параметров комплекса.

Малые масса и габариты ФБ, низкая потребляемая мощность.

Всепогодное исполнение блоков комплекса.

Различные способы установки и подключения электропитания комплекса.

Для монтажа ФБ на опоре (мачте освещения) используется поворотный кронштейн быстрой установки.

Обзор радарного комплекса фото и видеофиксации Кордон – технические характеристики. Многоцелевой фоторадарный комплекс «кордон».

Появившаяся сравнительно недавно отечественная разработка в области видеофиксации нарушений ПДД, похоже, не оставит никаких шансов нарушителям уйти от ответственности. Это – новый радар Кордон. Технические характеристики и возможности нового фоторадарного комплекса превосходят все до сих пор применявшиеся модели полицейских радаров.

Основным отличием нового устройства от всех предшественников является высокая точность измеряемых и фиксируемых данных по скорости транспортных средств. Все полученные данные по беспроводным каналам связи могут быть отправлены в вычислительный центр для последующей распечатки и отправки нарушителям. Радарный комплекс может осуществлять одновременный контроль четырёх полос движения в разных направлениях. Основные возможности комплекса:

Автоматическая генерация двух изображений для одного транспортного средства (фото самого ТС с отображением даты, времени, параметров нарушения ПДД и отдельно увеличенное фото номерного знака). Автоматический контроль не только нарушений скоростного режима, но и выезда на встречную полосу и полосу для общественного транспорта. Запись зафиксированных нарушений на внутреннюю память или передача их в вычислительный центр. Точное соответствие зафиксированной скорости каждому автомобилю в контролируемой зоне. Возможность круглосуточной работы. Наличие модуля GPS/GLONASS. Удалённое техническое обслуживание оборудования. Дистанционная настройка радара перед работой.

Для того чтобы установить радар Кордон не требуются специальные мачты и фермы, комплекс монтируется на любых уже имеющихся конструкциях и подключается к электросети 220 В. Оптимальной высотой для установки прибора будут 5 – 8 метров, при этом расстояние до дороги не должно превышать три метра. Тестовые испытания комплекса не выявили никаких ошибок при фиксации нарушений скоростного режима. Кроме того, полностью автоматизированная работа устройства исключает личное взаимодействие автомобилистов и сотрудников ГИБДД, что, соответственно, уменьшает коррупционную составляющую нарушений ПДД. Большинство современных антирадаров оказываются бессильными перед этим устройством.

Радарный комплекс не имеет мобильной версии исполнения, что не мешает ему быть самым грозным на сегодня оружием ГИБДД, предназначенным для борьбы с нарушениями ПДД.

Как работает радар Кордон

Фоторадарный комплекс измерения скорости транспортных средств «КОРДОН»

предназначен для автоматического выявления нарушений скоростного режима с возможностью передачи данных по каналам связи на сервер центра обработки данных (ЦОД).

Отличительная особенность фоторадарного комплекса «КОРДОН» – одновременный контроль всех целей на 4-х полосах движения в обоих направлениях.

Какие нарушения фиксирует «Кордон»

Основная задача камеры — обнаружение нарушителей, превысивших скоростной режим. Около 76 % таких устройств определяют нарушение ПДД в автоматическом режиме. Общая доля фиксирования нарушений скоростного режима составляет около 86 %.

Кордон — многозадачное устройство, применяемое на разных участках дороги для фиксирования нарушений ПДД движимыми и недвижимыми объектами.

Какие еще нарушения фиксирует «Кордон»?

правила остановки и стоянки;
непропуск пешеходов на «зебре»;
выезд на полосу автобусов и троллейбусов;
проезд перекрестков и железнодорожных переездов с нарушением ПДД;
выезд на полосу встречного движения и под знак «Въезд запрещен»;
проезд под знак «Движение грузового транспорта запрещено»;
движение автомобилей в дневное время с выключенными фарами.

Такие же нарушения фиксирует камера «Арена».

Поверка

осуществляется в соответствии с документом ГДЯК 468784.024 МП «Комплексы измерительные с видеофиксацией «КОРДОН-М». Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2015г.

Основное поверочное оборудование:

-имитатор параметров движения транспортных средств Сапсан-3, рег. № 51426-12, (диапазон имитируемых скоростей движения ТС от 1 до 400 км/ч, пределы допускаемой абсолютной погрешности имитации скорости движения ТС ± 0,03 км/ч);

-частотомер электронно-счетный Ч3-66, рег. № 9273-85, (диапазон частот от 2 Гц до

37,5 ГГц, погрешность ± 2-10-7 Гц);

-рулетка измерительная металлическая Р20УЗГ, рег. № 43003-09, (диапазон измерений от 0 до 20 м, пределы допускаемой погрешности измерений ± 1 мм);

-аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3, рег. № 53513-13, (пределы допускаемой погрешности формирования метки времени ШВ КНС ГЛОНАСС, КНС GPS, UTC(SU) при работе по сигналам ГЛОНАСС и GPS ±30 нс; пределы допускаемой инструментальной погрешности определения координат в плане ± 3 м).

Принцип работы и особенности

По принципу работы комплексы «Кордон» делятся на три группы: лазерные, радарные и фотовидеофиксация. Также различают устройства по принципу монтажа: стационарные и передвижные.

Технически устройство работает на эффекте Доплера. В сторону движущегося объекта (автомобиля) отправляются электромагнитные волны. Происходит отражение с измененной частотой. Фиксируется изменение частоты. Полученные данные позволяют вычислить скорость, время стоянки транспорта, габариты и другие переменные.

Чтобы составить постановление, выписать штраф и отправить «письмо счастья», недостаточно скорости движения объекта. Камера комплекса «Кордон» фиксирует номерной знак, распознает его, сопоставляет с базой.

Радар напоминает военное устройство для вычисления скорости полета самолета. Камера захватывает сразу пять полос движения, контролируя весь поток трафика. В новых модификациях комплекса используются нейронные сети. «Умное» устройство быстро обучается распознавать номера новых образцов.

Помимо радара и камеры, в составе комплекса есть блок питания и средства для записи информации для дальнейшей передачи в базу. На главном сервере ГИБДД происходит обработка информации. Фотографии извлекаются для составления постановления об административном правонарушении. Большинство процессов в системе происходит в автоматическом режиме. Это позволяет обрабатывать миллионы сигналов о нарушении ПДД и быстро отправлять «письма счастья».

Бывают случаи, когда правонарушение было зафиксировано по ошибке. Например, оборудование часто фиксирует тень автомобиля, пересекающую сплошную линию на дорожном полотне. Получив такое уведомление, любой автовладелец может оспорить постановление ГИБДД в суде. Все «письма счастья» должны вручаться под роспись автовладельца.

Модификации оборудования

На дорогах общественного пользования устанавливают камеры с разными характеристиками. Например, для четырёхполосной дороги нужно два комплекса «Кордон-М» 2 или один комплекс «Кордон-М» 4.

ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Автоматическое измерение скоростей, определение положения всех ТС в зоне контроля (одновременно на четырех полосах дорожного движения) и их фотофиксация.
Автоматическое распознавание государственных регистрационных знаков (ГРЗ). Значение зафиксированной скорости гарантированно принадлежит тому ТС, ГРЗ которого был распознан.
Обеспечение контроля всех целей в обоих направлениях.
Автоматическое сохранение данных о зафиксированных нарушениях во встроенной памяти датчика.
Инфракрасная подсветка для обеспечения работы в ночное время.
Определение географических координат места нарушения с помощью встроенного модуля навигации ГЛОНАСС/GPS.
Защита встроенного программного обеспечения и данных от несанкционированного вмешательства.
Установка комплекса сбоку от проезжей части. Не требуется строительство специальных ферм и перекрытие полос движения при монтаже и обслуживании комплекса.
Упрощенная настройка датчика при монтаже с помощью встроенного сенсорного дисплея.
Возможность передачи данных о зафиксированных нарушителях в единую централизованную базу данных по проводным или беспроводным каналам связи.
Возможность выгрузки данных о зафиксированных нарушениях по резервному беспроводному каналу связи (Wi-Fi).
Возможность удаленной технической поддержки с помощью встроенного диагностического канала связи.

Где уже установлено оборудование

На сегодняшний день на территории всех субъектов РФ установлены камеры фотовидеофиксации «Кордон». Ежегодно система позволяет фиксировать более 50 миллионов административных правонарушений. Этот показатель растет из-за увеличения точек с установленными камерами и мощностей сервера.

Устанавливают комплексы на трассах (открытых участках) и улицах городов. Количество камер фотовидеофиксации каждый месяц увеличивается. Водители ежедневно попадают под наблюдение комплекса фиксации правонарушения.

Технические характеристики

Метрологические и технические характеристики комплексов приведены в таблице 2.
