Как проверить датчик коленвала шевроле ланос

Датчик коленвала автомобиля Шевроле Ланос

Датчик положения коленвала Шевроле Ланос (ДПКВ) — это устройство, работа которого основана на эффекте электромагнитной индукции. Прибор играет важнейшую роль в системе управления двигателем внутреннего сгорания (ДВС). Он выполняет информативную функцию, то есть передаёт в электронный блок управления (ЭБУ) величину угла поворота коленвала на данный момент времени. От этого зависит очерёдность и своевременность возгорания топлива в цилиндрах мотора. Как и все инжекторные автомобили, Шевроле Ланос оснащён таким прибором.

Автомобиль Шевроле Ланос:

Устройство

ДПКВ имеет второе название — датчик синхронизации. Прибор представляет собой полимерный корпус, внутри которого находится металлический сердечник в обмотке (соленоид). Конец стержня через отверстие максимально приближен к зубчатому диску синхронизации коленвала. С противоположной стороны к контактному разъёму подключены клеммы трёх проводов кабеля, фишка которого входит в гнездо ЭБУ. По бокам датчика расположены ушки с бронзовыми кольцами, в которые продеваются крепёжные болты.

Принцип работы

В основу работы ДПКВ положен эффект Холла. Благодаря этому, прибор не оснащён подвижными деталями. Намагниченный зубчатый диск синхронизации коленвала вращается в непосредственной близости от торца сердечника датчика. При движении диска зубцы, перемежающиеся с впадинами, производят колебания магнитного потока, которые улавливает соленоид. Точкой отсчёта угла поворота коленвала является зазор без зубца.

Цифрой 3 на рисунке обозначен зазор — точка отсчёта угла поворота коленвала:

В результате индукции слабый ток в катушке меняет свои характеристики. Микросхема через провода кабеля передаёт информацию об этом в ЭБУ двигателя Шевроле Ланос. В свою очередь ЭБУ, обработав полученную информацию, управляет работой ДВС:

• дозирует топливо, поступающее в цилиндры;
• устанавливает временные промежутки впрыска топлива;
• корректирует угол опережения зажигания.

Схема функционирования ЭБУ с ДПКВ:

Неисправности

Малейшее ухудшение работы ДПКВ моментально отразится на работе ДВС, а то и просто приведёт к полному отказу двигателя. Неисправности датчика проявляют себя таким образом:

• мотор на холостом работает неустойчиво и глохнет;
• плохо заводится машина;
• двигатель как бы захлёбывается;
• во время движения автомобиль может остановиться от неожиданного выключения двигателя;
• во время резкого нажатия на педаль «газа» мотор начинает захлёбываться при звонких звуках детонации.

Все вышеперечисленные негативные явления вызывают свечение надписи «Check engine» на панели приборов Шевроле Ланос.

Замена ДПКВ

Практически на любом СТО поломку ДПКВ на автомобиле Шевроле Ланос быстро выявят, используя диагностический сканер. Его замена на станции технического обслуживания может обойтись довольно дорого. У тех, кто владеет инструментом, замена устройства не вызовет никаких затруднений.

Инструкция по замене ДПКВ:

1. Автомобиль на ровной площадке при выключенном зажигании ставят на ручной тормоз и поднимают капот.
2. Минусовую клемму снимают с аккумулятора.
3. Отвинчивают крепежные винты и снимают защитный кожух.
4. Нажатием на пластиковый клипс, снимают кабель с разъёма датчика.
5. Головкой или рожковым ключом отвинчивают 2 болта и снимают датчик.
6. Все вышеперечисленные действия по установке нового ДПКВ производят в обратном порядке.

Место крепления датчика:

При покупке нового прибора лучше приобретать брендовые изделия. Они, как правило, стоят намного дороже аналогов неизвестных изготовителей, зато неожиданная остановка в пути не окажется неприятным сюрпризом для водителя Шевроле Ланос. Не стоит пользоваться сомнительными советами в интернете по ремонту ДПКВ путём вставки в корпус сломанного прибора вазовского датчика Холла. Такая замена сопряжена с определённым риском и может обернуться неприятностями в поездке.

Проверка датчика положения коленчатого вала и его цепей

При неисправности датчика положения коленчатого вала или его цепей двигатель не пускается и не работает.

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала.

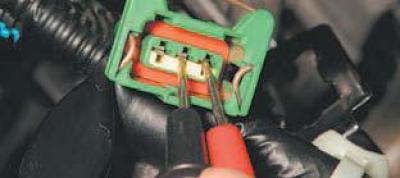

Подсоединяем щупы тестера к выводам «2» и «3» колодки жгута проводов. При включенном зажигании и неподвижном коленчатом вале…

…тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводами «1» и «3» колодки жгута проводов.

Если значения напряжений не соответствуют норме, проверяем исправность цепи между выводом «3» колодки и «массой», а также между выводом «1» колодки и выводом «М21» колодки жгута ЭБУ (выводом «2» колодки и выводом «М5» колодки жгута ЭБУ).

При несоответствии значений напряжения и исправных цепях — неисправен электронный блок управления.

Для проверки датчика снимаем его.

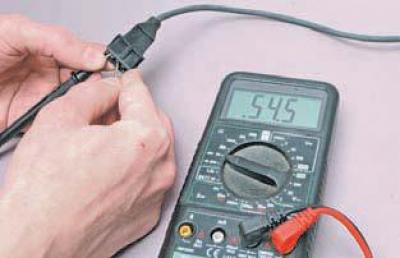

Подключив щупы тестера к выводам «1» и «2» датчика, измеряем сопротивление его обмотки. Оно должно быть равным 500–600 Ом.

Переключаем тестер в режим измерения напряжения переменного тока…

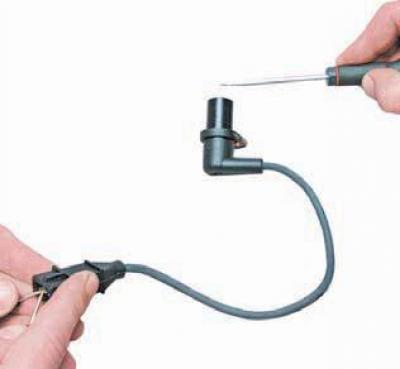

…и несколько раз подносим к торцу датчика стальной стержень.

При исправном датчике положения коленчатого вала прибор должен зафиксировать скачки напряжения.

FAQ: Проверка и замена датчиков системы управления двигателем

По многочисленным просьбам решил добавить статтю о проверке и замене датчиков системы управления двигателем Ланоса (точно подходит к двигателям 1.5 и 1.6). Тут располежение датчиков на авто — www.drive2.ru/l/3644614/
И так.

Перед проверкой датчиков необходимо проверить целостность электрических цепей, напряжение в бортовой сети (на ХХ 13.9В-14.1В), работу системы впрыска и отсутствие внешних механических повреждений и запахов.
Датчик температуры охлаждающей жидкости (Код: 96182634) установлен в торце головки блока цилиндров со стороны 4-го цилиндра под катушкой зажигания.
Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. Контроллер обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя. Для снятия датчика необходимо слить охлаждающую жидкость.
У датчика температуры охлаждающей жидкости проверяют сопротивление на выводах датчика при различных температурных режимах.

Расположение на двигателе 1.5 Подсоедините тестер к выводам датчика и измерьте сопротивление, а термометром замерьте текущую температуру. Таблица

При отклонении сопротивления от нормы замените датчик.

Датчик температуры воздуха на впуске (код: 96183228) вклеен в воздухоподводящий рукав. Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.
У датчика температуры всасываемого воздуха проверяют сопротивление на выводах при различных температурных режимах.
Вам потребуются: отвертка с крестообразным лезвием, тестер, термометр, пассатижи.

Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с табл. Таблица

Датчик положения коленчатого вала (код: 96183235) двигателя, состоящий из магнита и обмотки, установлен у зубчатого венца шкива коленчатого вала.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте датчик и зубчатый венец на отсутствие зубьев, биение или другие повреждения.

Датчик положения коленчатого вала двигателя Подсоедините щупы тестера и измерьте сопротивление на выводах «1» и «2» датчика. Номинальное значение сопротивления должно быть в пределах 0,5–0,6 кОм. Если сопротивление не соответствует указанным пределам, замените датчик.

Датчик положения дроссельной заслонки представляет собой переменный резистор, который установлен на оси дроссельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому контроллер определяет степень открытия дроссельной заслонки.

Подсоедините тестер в режиме измерения сопротивления к выводам «В» и «С» датчика и измерьте сопротивление при полностью закрытой дроссельной заслонке. Сопротивление должно составлять 1–3 кОм. Рассверлить эти ушки крепление Выверните два винта крепления…

рекомендую его настроить: на сигнальном проводе лучше когда 0.45В-0.6В. Иногда надо просверлить большие отверстия в датчике для крепежа, я сверлил 6 мм сверлом. Вставляем в разъем иголку, не снимая с дросселя, включаем зажигание, приоткручиваем болты, крутим и смотрим тестером, сколько на выходе, потом фиксируем и закручиваем.

Датчик абсолютного давления (ДАД) (разрежения) (код: 12569240) во впускной трубе установлен в моторном отсеке на щите передка. Датчик фиксирует изменение давления (разрежения) во впускном трубопроводе в зависимости от изменения нагрузки и частоты вращения коленчатого вала двигателя и преобразует его в напряжение выходного сигнала. Электронный блок управления двигателем подает на датчик напряжение питания 5 В и обрабатывает его сигналы, поступающие по цепи передачи сигнала. Датчик соединен с «массой» через свой переменный резистор. В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступившего в двигатель.

ДАД

Проверьте цепь питания датчика. Для этого отсоедините колодку жгута проводов от датчика (при выключенном зажигании) подсоедините тестер в режиме вольтметра к выводам «А» и «С» колодки (обозначения выводов нанесены на корпус колодки), включите зажигание и измерьте напряжение. Напряжение питания должно составлять (5,0±0,2) В. Выключите зажигание и подсоедините колодку жгута проводов к датчику. Снимите с колодки ее крышку, отжав фиксаторы, и подсоедините колодку к датчику. Подсоедините тестер в режиме вольтметра к проводу жгута, соединенному с выводом «В», и к «массе», пустите двигатель и измерьте напряжение датчика. При работе двигателя на холостом ходу напряжение должно составлять (1,3±0,4) В. При отклонении напряжения от нормы замените датчик абсолютного давления. Выключите зажигание и отсоедините провод от клеммы «минус» аккумуляторной батареи. Отсоедините от датчика колодку жгута проводов и установите на место ее крышку. Отсоедините вакуумный шланг от датчика. Удерживая болты от проворачивания, отверните две гайки крепления датчика и снимите его.

Датчик скорости автомобиля (код: 96190708) установлен на коробке передач. Датчик представляет собой датчик Холла. Он выдает на электронный блок управления двигателем импульсный сигнал, пропорциональный частоте вращения ведущих колес.

Датчик скорости

Для замены датчика скорости отсоедините провод от клеммы «минус» аккумуляторной батареи. Отожмите фиксатор и отсоедините от датчика скорости колодку жгута проводов. Отверните датчик от привода спидометра и снимите его.

Датчик концентрации кислорода (лямбда зонд) (код: 96419955) установлен на выпускном коллекторе. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, контроллер управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.
Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится.
Вам потребуются: ключи «на 12», трубчатый ключ «на 22», бокорезы.

Датчик кислорода

Информация от датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода и, следовательно, об обеднении смеси. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах и, следовательно, о переобогащении смеси.
Как проверить датчик кислорода:
От колодки отсоедините датчик кислорода и подсоедините его к вольтметру.
Увеличить обороты двигателя до 2 500 тыс.
С помощью устройства для обогащения горючей смеси искусственно увеличьте содержание бензина в ней. Это нужно сделать, таким образом, чтоб обороты движка упали на 200 об./мин.
Если у Вас автомобиль с электронным впрыском, просто вытащите вакуумную трубку с регулятора давления и вставьте ее в магистрали.
Датчик работает правильно в том случае, если вольтметр довольно быстро покажет напряжение 0.9 В. Если он покажет меньше 0.8 В или будет реагировать слишком медленно, то датчик необходимо заменить.
Можно попробовать провести тест на бедную смесь. С помощью вакуумной трубки сымитируйте подсос воздуха. Если в течении 1сек. Показатели вольтметра упадут на 0.2 В – кислородный датчик реагирует правильно. Если же показатель выше указанной нормы либо реагирует медленно датчик необходимо менять.
Также можно провести тест динамических режимов. Необходимо подсоединить датчик к разъему.
Подсоединить параллельно к разъему вольтметра (иголкой).
Восстановить нормальную работу системы.
Обороты двигателя должны быть в приделах 1 500 тыс.
Норма показателя 0.5 В, если вольтметр показывает другие результаты – датчик подлежит замене.
Если любой из этих тестов указывает на неисправность датчика кислорода либо какие-то проблемы в процессе диагностики, необходимо немедленно искать решение. Если оставить проблему на потом, это может привести к поломке катализатора.
Также при проведении испытания необходимо учитывать, что правильной работа датчика кислорода может быть возможной только при достижении температуры 350 С градусов. Таким образом, только через 3 минуты после зажигания начинает работать обратная связь в системах впрыска.

Датчик коленвала Chevrolet Lanos

Датчик положения коленчатого вала (далее – ДПКВ) предназначен для считывания и передачи данных о количестве зубьев шкива коленвала электронному блоку управления двигателем (ЭБУ).

Средний срок эксплуатации контролера на Шевроле Ланос – 75 тыс. км. В случае выхода из строя датчик подлежит замене новым, конструкция не разборная.

Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.

Датчик коленвала на Шевроле Ланос: за что отвечает, где расположен, цена, артикулы

За что отвечает контролер:

• Синхронизация фаз впрыска топлива в цилиндры;
• Подача заряда для воспламенения горючего в камере сгорания.

От технического состояния контролера зависит интервал подачи горючего в камеры сгорания.

В процессе прохождения зубьев, ДПКВ считывает их количество за полный оборот, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.

Угол наклона зубьев составляет 8 градусов. Последние два зубца отсутствуют для возможности центрирования шкива коленвала в верхней мертвой точке ВМТ.

Где находится контролер: в автомобиле Шевроле Ланос датчик коленвала установлен с торцевой части двигателя, над грязевым щитком. Доступ к оборудованию для проведения профилактики из-под днища машины, а также, из фронтальной части.

Каждый мастер выбирает оптимальный вариант доступа для себя.

Водителю на заметку. Если планируете проводить профилактику из-под днища машины, то не забудьте демонтировать металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Затрудненный запуск мотора;
• Нестабильная работа на холостых оборотах;
• Внезапное падение мощности силового агрегата;
• Детонация при работе;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При движении «под горку» систематические переключения на пониженный ряд передач.

Обозначенные симптомы также являются признаками других неисправностей. Для объективности данных проведите комплексную диагностику с применением цифрового оборудования.

Название / каталожный артикул	Цена в рублях
Lucas SEB966	От 1000 – 1100
Autlog AS4213	От 1000 – 1100
Meat & Doria 87234	От 1000 – 1100
Mobiletron CS-K007	От 1000 – 1100
Mobiletron CS-K003	От 1000 – 1100
Hoffer 7517234	От 1000 – 1100
FAE 79218	От 1000 – 1100
Standard 18925	От 1000 – 1100
Herth+Buss J5660903	От 1000 – 1100
ERA 550171	От 1000 – 1100
Delphi SS10895	От 1000 – 1100
Facet 9.0272	От 1000 – 1100
Herth+Buss J5660582	От 1000 – 1100

• Диапазон сопротивления обмотки: 680 Ом;
• Индуктивность обмотки: 247 мГц;
• Минимальная амплитуда напряжения датчика: 0.41В;
• Максимальная амплитуда: 224В;
• Габариты: 33x48x81 мм;
• Масса: 64 грамма.

Пошаговая инструкция по самостоятельной диагностике

Проверить техническое состояние контролера можно специальным прибором — мультиметром.

• Открываем капот, над грязезащитным козырьком находим колодку с проводами от датчика. Рассоединяем;
• Подключаем клеммы мультиметра, активируем мультиметр, проводим замер сопротивления;
• Сопоставляем полученные данные со стандартами (650 – 720 Ом). Принимаем решение о целесообразности использования датчика в последующем.

Причины преждевременного износа ДПКВ

• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь контролера песка, грязи, металлической стружки;
• обрыв датчика;
• повреждение ДПКВ в ходе проведения ремонтных работ;
• короткое замыкание в бортовой цепи.

Рекомендации по обслуживанию контролера

• устанавливать оригинальные детали, каталожные артикулы которых совпадают с заводской маркировкой;
• при появлении первых признаков неисправности оборудования обратитесь в мастерскую для проведения комплекса диагностических работ.

Как самостоятельно заменить датчик коленвала на автомобиле Шевроле Ланос

Процесс замены достаточно простой, а принцип работы интуитивно понятный. Время на проведение ремонта 10 – 15 минут, при условии наличия необходимого инструмента, новой запасной детали.
