Драйвер для линейных светодиодных ламп: как он устроен, как работает и что в нём хорошего

В этом обзоре будет изучен и протестирован драйвер для линейных светодиодных светильников. Заодно выясним, как его настроить под конкретное применение; и почему он не подойдёт для светодиодных лент.

Содержание

Итак, драйвер выполнен в виде узкой конструкции, предназначенной для установки в тонкие линейные светильники:

Ключевое свойство платы состоит в том, что она — очень узкая: ширина составляет всего 16 мм.

А светильники, в которых применяются подобного рода светодиодные драйверы, выглядят так:

Широкие платы в такой конструкции было бы просто невозможно разместить.

Но при этом никто не запрещает устанавливать такой драйвер и в большие плоские светильники (квадратной или прямоугольной формы), если схема соединения светодиодов в них идеологически подходит для такого драйвера (высокое напряжение при относительно низком токе).

Конструкция и схемотехника светодиодного драйвера

Габариты драйвера — 65*16*10 мм. В описании указано, что он поддерживает нагрузку мощностью 8-18 Вт при напряжении на нагрузке 100 — 260 В.Как показали испытания, реальные параметры — более широкие в нижнюю сторону (по напряжению на нагрузке).

Светодиодный драйвер основан на понижающем DC-DC преобразователе со стабилизацией тока выхода (тока, а не напряжения!).

Главный и единственный чип драйвера — BP2866C. Он виден на фото как микросхема с 7-ю ножками (должно быть 8 ножек, но одной ножки нет за ненадобностью).

За величину тока стабилизации отвечают два SMD-резистора, соединённых параллельно: 1.3 Ом и 2.1 Ом (расположены на фото выше микросхемы).

Для такой конфигурации «по умолчанию» ток выхода составил 230 мА.

Питающее напряжение драйвера поступает на стандартную выпрямительную схему: диодный мост с электролитическим конденсатором (номинал 10 мкФ * 400 В).

Голубая деталь округлой формы на плате — варистор, защищающий плату от чрезмерных бросков входного напряжения.

В схеме формирования выходного напряжения участвуют: индуктивность, обычный маломощный (но высоковольтный) диод и электролитический конденсатор 2.2 мкФ * 400 В, сглаживающий пульсации выходного напряжения.

При отсутствии нагрузки напряжение на выходе драйвера становится близким к напряжению выпрямленного входного напряжения; при питании от сети 220 В получилось 284 В.

Осциллограмма напряжения на высоковольтном выходе микросхемы преобразователя:

Частота импульсов составила почти точно 100 кГц.

Испытания светодиодного драйвера для линейных светодиодных планок и теория их совместного применения

Сначала разберём вопрос, для чего приобретался этот драйвер: это поможет нам разобраться с областью его применения.

Началось всё с того, что у меня сгорел линейный светодиодный светильник. Вот что было обнаружено после разборки:

Такие светильники сейчас массово выпускаются для замены морально устаревших ламп дневного света (содержащих ртуть, а также имеющих относительно небольшой срок службы и абсолютно неремонтопригодных).

Осмотр показал, что в светильнике сгорел драйвер светодиодной планки. Сгорел драйвер очень хорошо, даже испарилась одна из ножек диодного моста:

Обычно в таких случаях сгорает не только диодный мост, но и окружающая его обвязка. В связи с этим было принято решение не пытаться ремонтировать драйвер, а целиком заменить его на новый.

Умерла, так умерла!

Анализ светодиодной планки, на которую работал драйвер, показал, что она состоит из 31-ой последовательно соединённой секции светодиодов; в каждой секции по 2 параллельных светодиода.

Прозвонка всех секций с помощью источника 5 В и резистора 1 кОм показала, что при гибели драйвера ни один светодиод не пострадал; и вся планка пригодна к дальнейшему употреблению (но так может быть не всегда).

На планке имеется условное обозначение, раскрывающее её структуру: 2B31C (количество светодиодов в секции и число последовательных секций):

Расчёт тока, потребляемого светодиодной планкой, был произведён для типового падения напряжения на белом светодиоде 3 В.

Номинальная мощность светильника составляла 12 Вт, падение напряжения 31*3 В = 93 В, ток составляет 12 Вт / 93 В = 129 мА.

Готового драйвера с таким выходным током не было, поэтому был куплен драйвер на ток 220-230 мА с расчётом на последующую доработку.

Кратковременное испытание драйвера с этой планкой без доработки показало, что отдаваемый ток составляет ровно 230 мА, что может представлять опасность при длительном питании светодиодной планки, рассчитанной только на 129 мА. Даже можно сказать, что точно убьёт. 🙂

Но, к счастью, производителем была предусмотрена возможность регулировки выходного тока. Эта возможность заключается в том, что на плате в качестве задающих выходной ток резисторов установлены параллельно 2 резистора разных номиналов: 1.3 Ом и 2.1 Ом; их параллельное сопротивление составляет 0.8 Ом.

Благодаря этому, выпаивая из платы один или другой резистор, можно получить ещё два варианта тока нагрузки (расчетные величины): 142 мА (если выпаять 2.1 Ом) или 88 мА (если выпаять 1.3 Ом).

Я решил выпаять резистор 2.1 Ом, задав, тем самым, ток 142 мА. Это — выше ранее рассчитанного для ремонтируемого светильника номинала 129 мА, но превышение — небольшое, и к сгоранию светодиодов привести не должно (вроде бы).

Испытание после этой доработки показало, что реальный ток очень близок к расчётному и составил 141 мА. Напряжение на светодиодной планке при этом оказалось немного выше расчётного (93 В) и составило 98.8 В.

Следующее испытание — проверка стабильности выходного тока в зависимости от выходного напряжения.

Для этой проверки не использовалось никакого сложного оборудования: изменение напряжения на выходе осуществлялось поочерёдным замыканием разного количества секций в светодиодной линейке. Замыкание каждой секции уменьшает напряжение на оставшейся рабочей части линейки примерно на 3 В.

Проверка проводилась после доработки драйвера со снижением выходного тока до 141 мА (измеренное значение).

Результаты оказались такими: при замыкании 1-2 секций ток в нагрузке увеличивался на 1 мА; при замыкании 3 — 4 секций увеличивался ещё на 1 мА (до 143 мА); при замыкании 21 секции (осталось ровно 10 секций) ток составил 149 мА при напряжении на нагрузке 32.7 В. Это — очень хороший результат с точки зрения стабильности выходного тока.

Теперь, пожалуй, самый важный тест: на пульсации (мерцания) яркости питаемой от этого драйвера светодиодной планки.

Для проверки использовался «колхозный», но проверенный в работе, датчик освещённости на основе солнечной панели.

И вот — осциллограмма освещённости:

На осциллограмме видим почти идеальную ровную линию; что в высшей степени одобряем: вреда для зрения из-за мерцания света не будет.

Теперь разберёмся, почему такой замечательный светодиодный драйвер нельзя применить для питания светодиодных лент.

Отличие линейных и «плоских» светодиодных светильников от светильников на основе светодиодных лент

Как устроена светодиодная планка в линейных светильниках, уже было рассмотрено выше: она состоит из светодиодов, соединённых между собой в последовательно-параллельные секции. Никаких других элементов, кроме светодиодов, на планке нет.

Количество последовательных секций обычно составляет 10-40; количество параллельных светодиодов в каждой секции от одного и выше; в типовых случаях 2 — 5.

«Плоские» светильники обычно состоят из нескольких подобных светодиодных планок, расположенных параллельно друг другу.

Что касается светодиодных лент, то они устроены по-другому.

Они питаются не от источника с фиксированным током, а от источника с фиксированным напряжением; а в качестве драйвера в каждой секции используется банальный резистор.

Напряжение питания лент обычно составляет 12 или 24 В, но можно найти и с питанием 5 В.

Светодиодные ленты, как и линейки, тоже состоят из множества секций; но соединены они параллельно, и состоят эти секции из нескольких последовательных светодиодов и резистора. Секции соединяются параллельно в ленту на гибкой основе (светодиодные планки отличаются тем, что обычно изготовляются на жесткой основе из тонкого стеклотекстолита).

Между секциями на ленте часто рисуют линию разреза, по которой можно отрезать кусок необходимой длины.

Так выглядят секции светодиодной ленты на самое ходовое напряжение (12 В):

Каждая секция состоит из трёх последовательных светодиодов и резистора 150 Ом. При питании напряжением 12 В такая секция потребляет ток 20 мА.

Длина секции — 2.5 см, в ленте длиной 1 м содержится 40 секций (плотность светодиодов — 120 на метр).

Потребляет 1 метр такой ленты около 800 мА.

Иными словами, для питания светодиодных лент нужен источник с совершенно противоположными свойствами, чем у протестированного драйвера: с невысоким напряжением, но высоким выходным током. При этом напряжение должно быть стабильным: из-за применённой схемотехники с резистором даже небольшие колебания напряжения приведут к значительным колебаниям яркости.

И, наконец, что лучше: светодиодная линейка (планка), или светодиодная лента?

С точки зрения КПД лучше светодиодные планки, так как на светодиодных лентах в каждой секции установлен резистор, бесполезно рассеивающий 15-30% поступающей энергии (в зависимости от типа ленты).

Итоги и выводы

Протестированный драйвер показал высокие технические характеристики; а самое главное — он отдаёт очень стабильный ток, благодаря чему и испускаемый свет от питаемой светодиодной линейки практически не имеет пульсаций.

Пожалуй, в этом и состоит основное достоинство линейных светильников по сравнению со светодиодными лампами. В обычных грушевидных лампах из-за их ограниченных габаритов устанавливаются более примитивные драйверы, вследствие чего большинство недорогих ламп мерцают.

Путём несложной доработки драйвера можно изменить номинальное значение отдаваемого тока с 230 мА на 140 или 90 мА. Можно получить и другие значения тока, но для этого придётся добыть и впаять резистор из внешних источников радиодеталей.

Здесь же отметим и небольшой недостаток такого рода регулировки (выпаиванием резистора): производитель не предусмотрел такого удобного для пользователя метода регулировки выходного тока, как замыкание или размыкание контактных площадок (это было бы проще, чем выпаивание SMD-резисторов).

В качестве дополнительного полезного эффекта, полученного в ходе тестирования стабильности выходного тока, надо отметить подтверждение возможности ремонта светодиодных планок методом замыкания сгоревших светодиодных секций. В этом случае ток в оставшихся рабочих секциях существенно не изменится.

Правда, такой метод ремонта имеет ограничения.

Во-первых (важно!), он применим только в тех случаях, когда в светильнике применён драйвер с хорошей стабилизацией выходного тока (подобный протестированному).

Во-вторых, такой метод будет не слишком эстетичным, поскольку в светодиодной планке образуются «пустые» места (не светящиеся светодиоды). Допустима ли такая потеря гламура — зависит исключительно от вкуса владельца.

И, последнее замечание касается техники безопасности.

Выход драйвера не изолирован гальванически от входа, поэтому вся схема, включая светодиоды, будет находиться под сетевым напряжением.

Соответственно, в светильнике, в котором будет применён этот драйвер, не должно быть доступных для прикосновения токоведущих частей (имейте это в виду в случае сборки собственной конструкции).

Коротко — об области применения протестированного драйвера (и ему подобных).

Основная область применения — ремонт светильников с одной или несколькими высоковольтными светодиодными планками.

С его помощью возможно и создание собственных конструкций с немерцающим светом, но здесь всё непросто. По результатам моих поисков, подходящие светодиодные планки практически отсутствуют в розничной продаже. Вероятно, почти все они поступают производителям конечной продукции (светильников).

Из того, что удалось найти, на Алиэкспресс есть светодиодные планки со встроенным примитивным драйвером с питанием от 220 В (ссылка). Теоретически, можно этот примитивный драйвер выломать, и вместо него подключить приличный светодиодный драйвер без мерцания, подобный протестированному, подрегулировав величину выходного тока (но я не пробовал).

Протестированный светодиодный драйвер можно купить, например, у этого продавца на Алиэкспресс. Цена на дату обзора — около 140 рублей с учётом доставки (в дальнейшем цена может меняться).

Линейные светодиодные светильники наиболее широко в рознице представлены марками Uniel и Эра (например, светильник Эра на Яндекс.Маркет, подобный отремонтированному).

Всем спасибо за внимание!

При проведении теста использовалось следующее оборудование:

Осциллограф Fnirsi — D1013 (обзор);

Мультиметр ANENG V8 (обзор);

«Колхозный» (DIY) датчик яркости на основе солнечной панели (руководство по сборке и применению).

Драйверы для светодиодов: виды, назначение, подключение

LED-источники должны подключаться к электросети через специальные устройства, стабилизирующие ток – драйверы для светодиодов. Это преобразователи напряжения переменного тока 220 В в постоянный ток с необходимыми для работы световых диодов параметрами. Только при их наличии можно гарантировать стабильную работу, длительный срок эксплуатации LED-источников, заявленную яркость, защиту от короткого замыкания и перегрева. Выбор драйверов небольшой, поэтому лучше сначала приобрести преобразователь, а потом под него подбирать светодиодные источники освещения. Собрать устройство можно самостоятельно по простой схеме. О том, что такое драйвер для светодиода, какой купить и как правильно его использовать, читайте в нашем обзоре.

Что такое драйверы для светодиодов и зачем они нужны

Светодиоды – это полупроводниковые элементы. За яркость их свечения отвечает ток, а не напряжение. Чтобы они работали, нужен стабильный ток, определенного значения. При p-n переходе падает напряжение на одинаковое количество вольт для каждого элемента. Обеспечить оптимальную работу LED-источников с учетом этих параметров – задача драйвера.

Какая именно нужна мощность и насколько падает напряжение при p-n переходе, должно быть указано в паспортных данных светодиодного прибора. Диапазон параметров преобразователя должен вписываться в эти значения.

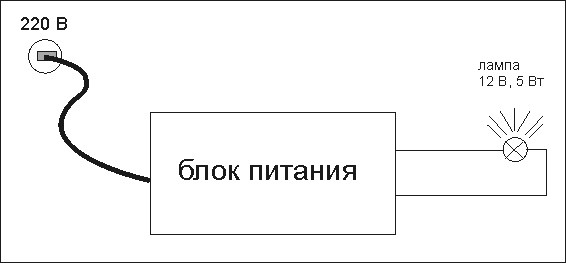

По сути, драйвер – это блок питания. Но основной выходной параметр этого устройства – стабилизированный ток. Их производят по принципу ШИМ-преобразования с использованием специальных микросхем или на базе из транзисторов. Последние называют простыми.

Преобразователь питается от обычной сети, на выходе выдает напряжение заданного диапазона, которое указывается в виде двух чисел: минимального и максимального значения. Обычно от 3 В до нескольких десятков. Например, с помощью преобразователя с напряжением на выходе 9÷21 В и мощностью 780 мА можно обеспечить работу 3÷6 светодиодных элементов, каждый из которых создает падение в сети на 3 В.

Таким образом, драйвер – это устройство, преобразующее ток из сети 220 В под заданные параметры осветительного прибора, обеспечивающее его нормальную работу и долгий срок эксплуатации.

Внешний вид LED-драйвера

Где применяют

Спрос на преобразователи растет вместе с популярностью светодиодов. LED-источники освещения – это экономичные, мощные и компактные приборы. Их применяют в разнообразных целях:

• для фонарей уличного освещения;
• в быту;
• для обустройства подсветки;
• в автомобильных и велосипедных фарах;
• в небольших фонарях;

При подключении в сеть 220 В всегда нужен драйвер, в случае использования постоянного напряжения допустимо обойтись резистором.

Светодиодные уличные фонари – мощные и экономичные

Как работает устройство

Принцип работы LED-драйверов для светодиодов заключается в поддержании заданного тока на выходе, независимо от изменения напряжения. Ток, проходящий через сопротивления внутри прибора, стабилизируется и приобретает нужную частоту. Затем проходит через выпрямляющий диодный мост. На выходе получаем стабильный прямой ток, достаточный для работы определенного количества светодиодов.

Основные характеристики драйверов

Ключевые параметры приборов для преобразования тока, на которые нужно опираться при выборе:

1. Номинальная мощность устройства. Она указана в диапазоне. Максимальное значение обязательно должно быть немного больше, чем потребляемая мощность, подключаемого осветительного прибора.
2. Напряжение на выходе. Значение должно быть больше или равно общей сумме падения напряжения на каждом элементе схемы.
3. Номинальный ток. Должен соответствовать мощности прибора, чтобы обеспечивать достаточную яркость.

В зависимости от этих характеристик, определяют какие LED-источники можно подключить при помощи конкретного драйвера.

Вся важная информация есть на корпусе устройства

Виды преобразователей тока по типу устройства

Производятся драйверы двух типов: линейные и импульсные. У них одна функция, но сфера применения, технические особенности и стоимость различаются. Сравнение преобразователей разных типов представлено в таблице:

Как подобрать драйвер для светодиодов и рассчитать его технические параметры

Драйвер для светодиодной ленты не подойдет для мощного уличного фонаря и наоборот, поэтому необходимо как можно точнее рассчитать основные параметры устройства и учесть условия эксплуатации.

Преобразователи выпускаются в корпусе и без. Первые выглядят более эстетичными и имеют защиту от влаги и пыли, вторые используются при скрытом монтаже и стоят дешевле. Еще одна характеристика, которую необходимо учесть – допустимая температура эксплуатации. Для линейных и импульсных преобразователей она разная.

Важно! На упаковке с устройством должны быть указаны его основные параметры и производитель.

Способы подключения преобразователей тока

Светодиоды можно подключить к устройству двумя способами: параллельно (несколькими цепочками с одинаковым количеством элементов) и последовательно (один за одним в одной цепи).

Для соединения 6 элементов, падение напряжения которых составляет 2 В, параллельно в две линии понадобится драйвер 6 В на 600 мА. А при подключении последовательно преобразователь должен быть рассчитан на 12 В и 300 мА.

Последовательное подключение лучше тем, что все светодиоды будут светиться одинаково, тогда как при параллельном соединении яркость линий может различаться. При последовательном соединении большого количества элементов потребуется драйвер с большим выходным напряжением.

Способы соединения светодиодов

Диммируемые преобразователи тока для светодиодов

Диммирование – это регулирование интенсивности света, исходящего от осветительного прибора. Диммируемые драйверы для светодиодных светильников позволяют изменять входные и выходные параметры тока. За счет этого увеличивается или уменьшается яркость свечения светодиодов. При использовании регулирования, возможно изменение цвета свечения. Если мощность меньше, то белые элементы могут стать желтыми, если больше, то синими.

Диммирование светодиодов при помощи пульта ДУ

Китайские драйверы: стоит ли экономить

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

• в качестве основы используются простые и дешевые микросхемы;
• устройства не имеют защиты от колебаний в сети и перегрева;
• создают радиопомехи;
• создают на выходе высокоуровневую пульсацию;
• служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Срок службы драйверов

Срок эксплуатации лед драйвера для светодиодных светильников зависит от внешних условий и изначального качества устройства. Ориентировочный срок исправной службы драйвера от 20 до 100 тыс. часов.

Повлиять на срок службы могут такие факторы:

• перепады температурного режима;
• высокая влажность;
• скачки напряжения;
• неполная загруженность устройства (если драйвер рассчитан на 100 Вт, а использует 50 Вт, напряжение возвращается обратно, от чего возникает перегрузка).

Известные производители дают гарантию на драйверы, в среднем на 30 тыс. часов. Но если устройство использовалось неправильно, то ответственность несет покупатель. Если LED-источник не включается или перестал работать, возможно, проблема в преобразователе, неправильном соединении, или неисправности самого осветительного прибора.

Как проверить драйвер для светодиодов на работоспособность смотрите в видео ниже:

Драйверы для светодиодных ламп. Виды, типы какие лучше?

Производят драйверы, рассчитанные на один или группу светодиодов. Рассчитанных на определенный ток.

Пульсация – не один недостаток драйверов. Другим можно считать высокочастотные помехи. В случае, если ваша розетка связана с лампой ( разводка квартиры ), то не избежать проблем с приемом цифровым телевидением, IP и т.п. Естественно, будет проблематично поймать радио. Задался сейчас вопросом: “А Wi-Fi будет страдать?»… Надо поставить опыты…

В хороших драйверах для сглаживания пульсаций стоит установить электролиты, а для снижения ВЧ помех пойдет керамика. В идеале, когда в драйвере присутствует и тот и другой кондер. Но такое сочетание большая редкость. Особенно в китайских лампах. Есть некоторые «индивидуумы», но их очень мало. Когда-нибудь я поговорю о них.

Ну и еще одна общая информация. Для тех, кто любит «очумелые ручки». Вы всегда можете изменить выходной ток своего электронного драйвера, «балуясь» номиналом резисторов. Хотя, нужно ли? Уже выпускается огромное количество драйверов и подобрать нужный – не проблема. И не обязательно приобретать дорогущий. Китайцы давно научились штамповать вполне приличную электронику.

Перейдем к не менее распространенным так называемым драйверам – на конденсаторах. Я их всегда называю «так называемые». Почему? Это будет понятно из выводов в конце статьи.

Подключение светодиодной ленты к драйверу — Автомобильный портал AutoMotoGid

Светодиодные драйверы для ламп на основе конденсаторов

Обратимся к любой стандартной схеме светодиодной лампы, использующей такие «драйверы»

Схема общая и в ряде случаев ее постоянно модифицируют. Особенно любят китайские производители выкидывать оттуда что-нибудь.

Часто в дешевых лампах мы можем «наблюдать» пульсацию в 100 процентов. В этом случае можно даже не заглядывать внутрь лампы, чтобы утверждать об отсутствии одного из конденсаторов. А именно второго. Т.к. первый необходим для регулировки выходного тока. Его – то уж точно никуда не денут))).

Для тех, кто желает самостоятельно собирать такие драйвера, есть формулы, которые можно найти в сети. И по ним рассчитать номинал конденсатора.

Это можно отнести к большому плюсу такого вида драйвера. Ведь мощность лампы можно подогнать простым подбором конденсатора. Минусом стоит отметить отсутствие электробезопасности. Прикасаться к включенной лампе руками запрещено. Электротравма обеспечена.

Еще одним плюсом можно отметить 100 процентный КПД, ведь потери будут только на самих LEDs и сопротивлениях.

Это второй и главный минус такого типа драйверов. Как говорится: то что дешево – не всегда полезно. А пульсация очень вредна для здорового организма. Да и для не здорового))).

Разработка схемы

FU1 – предохранитель, необходим по требованиям безопасности;

RV1 – варистор для подавления микросекундных импульсных помех большой энергии, а также наносекундных импульсных помех;

R1, R2 – резисторы для разряда входного конденсатора при отключении устройства от сети;

C1 сеть, а также вместе с RV1 помогает в борьбе с импульсными помехами;

L1, L3, R3, R4 – элементы входного фильтра помех (кондуктивные, импульсные);

R6, R8 – резисторы, обеспечивающие питание микросхемы;

R7 – резистор, устанавливающий порог защиты по превышению выходного напряжения (при обрыве светодиодной линейки);

DA1 – микросхема понижающего преобразователя со встроенным силовым MOSFET-ом;

Так как драйверы для светодиодов могут располагаться сейчас в любых условиях, то важно обратить внимание на влагозащищенность и класс герметичности.

Расчет драйвера для светодиодной ленты. Подбор блоков питания для светодиодной ленты

• Питающее напряжение 230±10%
• Потребляемая мощность 15 Вт
• Выходное напряжение: 110 — 120В
• Гальваническая развязка: не требуется
• Пульсации светового потока: не более 5%
• Световая отдача: не менее 100лм/Вт
• Коэффициент мощности: не менее 0,9 (также проработать вариант 0,5)
• Конструктивные ограничения: Высота элементов 14мм, максимум SMD (по возможности).
• Стоимость комплектующих LED-драйвера: не более 1$

Выбор элементов

Предохранитель. Долго искать не пришлось, компактный SMD предохранитель 25F-010H от компании Hollyland всего за 0,048$.

Варистор. Тут мне пришлось попотеть. Кажется, теперь знаю всех производителей SMD варисторов в Китае и Тайване. Из того, что подходит и доставабельно составил список и квотировал такие элементы:

В результате даже китайские цены ужаснули, пришлось отказаться от SMD в данном случае и выбор пал на варистор TVR05391KSY за 0,027$.

Европейских производителей тоже рассматривал, например, у Epcos есть SMD-варисторы, но ещё дороже, к сожалению.

Х-конденсатор. SMD-варианты для таких конденсаторов очень дороги, поэтому 0,1 мкФ 10% 300В X2 J104K300A100 от ведущего мирового производителя Chiefcon – лучший выбор за 0,036$.

0,81$ – неплохой результат для первой версии. Есть небольшой запас – ведь вы знаете как это бывает, после проведения испытаний первой итерации платы обычно вылезает какое-нибудь… несоответствие, и, приходится добавлять несколько «волшебных» элементов по три бакса каждый.

Виды светодиодных драйверов

Все драйверы для светодиодов можно разделить по принципу стабилизации тока. На сегодняшний день таких принципов два:

Линейный стабилизатор

Предположим, в нашем распоряжении мощный светодиод, который нужно зажечь. Соберем простейшую схему:

Перед нами тот же светодиод, но схему питания соберем несколько иную:

Разобравшись с принципом работы led driver, осталось научиться их правильно выбирать. Если ты не забыл основ электротехники, полученных в школе, то дело это нехитрое. Перечислим основные характеристики преобразователя для светодиодов, которые будут участвовать в выборе:

Итак, нам нужен светодиодный драйвер со следующими характеристиками:

Сравнение электронных и балластных драйверов для светодиодных ламп

1. Коннекторы для соединения двух кусков светодиодной ленты между собой (Рис.7).
2. Коннекторы для соединения светодиодной ленты с драйвером (Рис.8).
3. Коннекторы для соединения rgb светодиодной ленты с rgb контроллером (Рис.9).

В чем отличия между драйвером для светодиодов и блоком питания для LED ленты

Бытует мнение, что блоки питания для светодиодных лент — нечто другое, чем обычный led драйвер. Попробуем прояснить этот вопрос, а заодно научимся правильно выбирать драйвер для светодиодной ленты. Светодиодная лента – это гибкая подложка, на которой расположены все те же светодиоды. Они могут стоять в 2, 3, 4 ряда, это не так важно. Важнее разобраться, как они соединены между собой.

Все полупроводники на ленте разбиты на группы по 3 светодиода, соединенных последовательно через токоограничивающий резистор. Все группы, в свою очередь, соединены параллельно:

Таким образом, главное отличие блока питания led ленты от обычного led драйвера – четко фиксированное выходное напряжение 12 или 24 В. Здесь уже не получится использовать обычный драйвер с выходным напряжением, скажем, от 9 до 14 В.

Остальные критерии выбора блока питания для светодиодной ленты следующие:

• входное напряжение. Методика выбора та же, что и для обычного драйвера: прибор должен быть рассчитан на то входное напряжение и тот род тока, которым ты будешь питать светодиодную ленту;
• выходная мощность. Мощность блока питания должна быть минимум на 10% выше мощности ленты. При этом слишком большой запас брать не стоит: снижается КПД всей конструкции;
• класс защиты от окружающей среды. Методика та же, что и для светодиодного драйвера (см. выше): в прибор не должны попадать пыль и влага.

Драйвер для светодиодной ленты – не что иное, как высококачественный, но обычный стабилизатор напряжения. Он выдает строго фиксированное напряжение, но абсолютно не следит за выходным током. При желании и для эксперимента вместо него ты можешь использовать, к примеру, блок питания от ПК (шина 12 В). Яркость и долговечность ленты от этого не пострадают.

Что такое драйвер и для чего он нужен светодиодам

Сейчас уже можно разделить светодиоды на два основных подтипа: индикаторные и осветительные. Осветительные светодиоды – относительно новые элементы светотехники. Первые модели применялись как индикаторы еще лет 30 назад. Но прогресс на месте не стоит. Инженерам удалось получить большую яркость при минимальном размере и потребляемом токе в сравнение с лампами. Кроме того, светодиоды имеют намного большую механическую прочность. Как лампочку их уже не разобьешь.

Светодиодная осветительная продукция серьезно потеснила практически все другие источники света. Светодиоды могут обеспечить освещение не хуже лампового. А их энергоэффективность намного выше. Обычно источники света на основе светодиодов окупаются в течение года. Сейчас их можно встретить в качестве домашнего освещения, уличных фонарей. Они устанавливаются в световое оборудование автомобилей. Даже в мониторах и телевизорах они заменили лампы подсветки .

Назначение.

Светодиод весьма чувствителен к качеству электропитания. Если пониженное напряжение ему не сделает ничего плохого, то повышенные напряжения и токи очень быстро снижают ресурс этих перспективных источников света. Многие видели, наверное, как на автомобилях хаотично моргают огни. Этот светодиод уже отслужил.

Для обеспечения стабильного электропитания (поддержания заданного напряжения и тока) необходима дополнительная электронная схема – блок питания или драйвер питания. Часто его называют led driver.

Принцип работы.

Электронная схема должна обеспечить строго стабилизированные напряжение и ток, подводимые к кристаллу. Небольшое превышение в цепи питания существенно снижает ресурс светоизлучателя.

В простейшем и самом дешевом случае просто ставят ограничительный резистор.

Питание диода через ограничивающий резистор.

Это простейшая линейная схема. Она не способна автоматически поддерживать ток. С ростом напряжения, он будет расти, при превышение допустимого значения произойдет разрушение кристалла от перегрева. В более сложном случае управление реализуется через транзистор. Недостаток линейной схемы – бесполезное рассеивание мощности. С ростом напряжения будут расти и потери. Если для маломощных LED-источников света такой подход еще допустим, то при использовании мощных светоизлучающих диодов такие схемы не используются. Из плюсов только простота реализации, низкая себестоимость, достаточная надежность схемы.

Можно применить импульсную стабилизацию. В простейшем случае схема будет выглядеть так:

Пример.Импульсная стабилизация (упрощенно)

При нажатии на кнопку происходит заряд конденсатора, при отпускании, он отдает накопленную энергию полупроводнику, а тот излучает свет. При росте напряжения время на зарядку сокращается, при падении – увеличивается. Вот так на кнопку и надо нажимать, поддерживая свечение. Естественно, сейчас это все делает электроника. В источниках питания роль кнопки выполняет транзистор, либо тиристор. Это — принцип ШИМ — широтно-импульсная модуляция. Замыкание происходит десятки, а то и тысячи раз в секунду. КПД ШИМ может достигать 95%.

Категорически не стоит путать светодиодный драйвер и ПРА для люминесцентных ламп, у них разные принципы работы.

Характеристики драйверов, их отличия от блоков питания LED ленты.

Если сравнивать драйвер и блок питания, то у них есть различия в работе. Драйвер – это источник тока. Его задача поддерживать именно определенную силу тока через кристалл или светодиодную линейку.

Задача стабилизированного блока питания в выдаче именно стабильного напряжения. Хотя блок питания – понятие обобщенное.

Источник напряжения применяется в основном со светодиодной лентой, где диоды включены в параллель. Соответственно через них должен проходить равный ток, при неизменном напряжении. При использовании одного светодиода важно обеспечить определенную силу тока через него. Отличия есть, но оба выполняют одну и туже задачу – обеспечение стабильного питания.

Для подключения светодиодной ленты необходимы, как правило, блоки питания, выдающие 12, либо 24 В. Второй параметр – это мощность. Блок питания должен выдавать мощность не равную, а несколько большую, чем мощность подключаемой светодиодной линейки. В противном случае, яркость свечения будет недостаточна. Обычно запас по мощности рекомендуется в пределах 20-30 процентов от суммарной мощности.

При выборе драйвера нужно учесть:

• Мощность,
• Напряжение,
• Предельный ток.

Кроме того, существуют и регулируемые источники питания. Их задача – регулировка яркости освещения. Но различаются принципы – регулировка напряжения, либо силы тока.

Для подключения led-линейки потребуется большая сила тока при неизменном напряжении.

Суммарная мощность будет рассчитываться по формуле P = P(led) × n, где Р – мощность, Р(led) – мощность единичного диода в линейке, n – их количество.

Сила тока через линейку будет рассчитываться по аналогичной формуле.

Если есть желание самостоятельно изготовить источник питания для светодиодов, то самый простой вариант – импульсный без гальванической развязки.

Схема простого led-драйвера без гальванической развязки.

Схема проста и надежна. Делитель основан на емкостном сопротивлении. Выпрямление производится при помощи диодного моста. Электролитический конденсатор (перед L7812) сглаживает пульсации после выпрямления. Конденсатор после L7812 сглаживает пульсации на светодиодах. На работу схемы он не влияет. L7812 – собственно сам стабилизатор. Это импортный аналог советских микросхем серии КРЕНхх. Та же самая схема включения. Характеристики несколько улучшены. Однако предельный ток составляет не более 1.2А. Это не позволит создать мощный светильник. Существуют неплохие варианты готовых источников питания.

Как выбрать драйвер для светодиодов.

От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.

В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.

Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.

Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.

Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.

На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:

• класс защищенности от пыли и жидкости,
• мощность,
• номинальный стабилизированный ток,
• рабочее входное напряжение,
• диапазон выходного напряжения.

Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.

Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.

Виды драйверов.

По типу их можно подразделить на:

Линейные. Они наиболее подходящие, если входное напряжение не стабильно. Отличаются улучшенной стабилизацией. Распространены мало по причине низкого КПД. Выделяет большее количество тепла, подходит для маломощной нагрузки.

Внутреннее устройство драйвера

Внешний вид и схема драйвера LED 1338G7.

Импульсные. Основаны на микросхемах ШИМ. Обладают высоким КПД. Отличаются малым нагревом и длительным сроком службы.

Микросхемы ШИМ создают значительный уровень электромагнитных помех. Людям с кардиостимуляторами не рекомендовано находится в помещениях, где применяются такие драйвера для питания светодиодов.

Драйвер, работающий с диммером. Принцип основан на использовании ШИМ-контроллера. Принцип состоит в том, что регулируется сила тока на светодиодах. Низкокачественные изделия дают эффект мерцания.

Драйвер с диммером.

LED драйвер на 220 В.

Существует немало уже готовых светодиодных драйверов промышленного производства. Естественно, они обладаю различными характеристиками. Их особенность в том, что они питаются от сети 220 В переменного напряжения и могут работать в широком диапазоне питающего напряжения. Задача, у них все та же. Выдать определенную силу тока. Многие промышленные изделия уже имеют гальваническую развязку. Гальваническая развязка предназначена для передачи электроэнергии без непосредственного соединения входной и выходной частей схемы. Это дополнительные очки в плане электробезопасности (простейшей и исторически первой гальванической развязкой считается обычный трансформатор). Обычно они имеют нестабильность не более 3 %. В подавляющем большинстве сохраняют работоспособность от 90-100 Вольт и до 260 Вольт. В магазинах очень часто их могут называть:

• блок питания (БП),
• источник тока,
• адаптер питания,
• источник питания.

Это все одно и тоже устройство. Продавцы не обязаны обладать техническим образованием.

Рекомендуемые производители светодиодных драйверов.

Многие светодиодные энергосберегающие лампы уже имеют встроенный драйвер. Тем не менее лучше не приобретать безымянную продукцию родом из Китая. Хотя временами и попадаются достойные внимания экземпляры, что в прочем явление редкое. Существует огромное количество поддельных осветителей. Многие модели не имеют гальванической развязки. Это представляет опасность для светодиодов. Такие источники тока при выходе из строя могут дать импульс и сжечь led-ленту.

Но тем не менее рынок в основном занят именно китайской продукцией. Российские поставщики известны не широко. Из них можно ответить продукцию фирм Аргос, Тритон ЛЕД, Arlight, Ирбис, Рубикон. Большинство моделей может работать и в экстремальных условиях.

Из иностранных можно смело выбрать источники тока от Helvar, Mean Well, DEUS, Moons, EVADA Electronics.
