Как подключить кнопку массы на камазе

9

Кнопка массы КАМАЗ: устройство и принцип работы

В большинстве грузовых автомобилей и различных моделях автобусов ПАЗ используют специальное средство защиты батареи о неожиданного разряда, когда речь заходит о длительной стоянке транспортного средства. В качестве такого средства выступает дистанционная кнопка массы КАМАЗ. Стоит подробнее рассмотреть ее особенности, принцип работы и устройство.

Назначение и роль

Выключатель массы – это коммутирующее устройство. С его помощью удается организовать отключение аккумулятора от «массы» автомобиля с целью предотвращения разрядки батареи на случай длительной стоянки транспортного средства. Дополнительный выключатель массы способен выступить в качестве противоугонного средства. Кнопка не позволит злоумышленникам завести двигатель. Преимущество такого устройства в том, что при необходимости его можно спрятать. Сегодня наибольшей популярностью пользуются дистанционные выключатели, постепенно вытесняющие устройства ручного типа. К преимуществам такой модификации относят:

• возможность управления кнопкой в кабине КАМАЗа;
• отсутствие необходимости в открытии аккумуляторного отсека или капота для проведения отключения или подключения массы;
• возможность скрытой установки устройства.

Отличительная особенность дистанционных моделей – несложная конструкция и понятный принцип действия.

Разновидности

Существует несколько вариантов используемых выключателей массы.

Ручные девайсы в основном используются на грузовиках и спецтехнике. Такие системы могут работать в условиях больших токов, составляющих до 1000 А. Их же успешно применяют и на легковых авто.

Самыми удобными размыкателями считаются те, которые располагаются на аккумуляторных клеммах и предназначаются специально для легковых машин. Дистанционный тип размыкателя можно ставить на грузовики и легковые модели. Управление осуществляется из салона, используя специальную потайную кнопку.

READ Как подключить к интернету телефон самсунг галакси гранд прайм

Ещё для легковых машин неплохо подходят мощные тиристоры на 160-320 А. Управление также бывает скрытым. Но не всегда тиристоры выдерживают большие токи при запуске ДВС.

Как устроена и работает кнопка?

Дистанционные кнопки КАМАЗ пользуются популярностью среди владельцев грузовых транспортных средств. У подобных выключателей упрощенное строение, а также высокий уровень надежности.

• корпус в форме цилиндра;
• якорь;
• пружинный фиксатор;
• контакт.

Корпус якоря слегка выходит за пределы катушки, если смотреть на его положение с внешней стороны. Положение элемента фиксирует специальная пружина цилиндрической формы, которая находится внутри корпуса. На верхнюю часть якоря надет колпачок из плотной резины, играющий роль кнопки. Нажатие на него приводит к смещению пружины и элементов, что позволяет привести в действие основную функцию устройства.

При нажатии на катушку подается электрический ток, что приводит к изменению положения якоря. Он втягивается внутрь и смещает контакт, на конце которого размещены специальные датчики. Впоследствии происходит замыкание контактов с помощью тарелки. Такая последовательность действий приводит к подключению аккумулятора к массе автомобиля.

Для отключения проводится такой же порядок действий:

1. Ток подается на электромагнитную катушку.
2. Якорь втягивается и смещает фиксатор.
3. Фиксатор смещает контакт.
4. Происходит отключение массы.

Таким образом, процесс включения и отключения массы достигается посредством небольшой кнопки. Ее конструкция обеспечивает своевременную подачу тока на электромагнит, за счет чего удается достичь требуемого эффекта.

Обесточить борт: зачем нужен выключатель массы и можно ли его поставить на современное авто

Дисклеймер. Автор отнюдь не является ретроградом и не пытается «приделать клавиатуру печатной машинки к планшету». Однако решения прежних десятилетий, оказывается, в определённых условиях вполне имеют право на жизнь.

Электрооборудование современных автомобилей насыщено различными «умными» блоками, на которые возложены десятки функций комфорта и безопасности. Однако кое в чем электрика нынешних машин недалеко ушла от автомобилей полувековой давности – к примеру, напряжение в бортсети по-прежнему составляет 12 Вольт, «хранительницей жизни» во многих случаях остаётся свинцово-кислотная батарея (не так давно мы объясняли, почему их не меняют ли литий-ионные), «минус» располагается на корпусе, а проблема утечек тока со значительным увеличением количества потребителей стала еще более актуальной. И сегодня мы будем выяснять, что такое выключатель «массы», нужен ли он вообще в современном автомобиле и в каких случаях его использование допустимо и даже желательно.

Немного истории

Еще в середине прошлого века своеобразным стандартом автомобильного электрооборудования стала однопроводная схема, при которой вторую часть цепи составлял кузов и соединенные с ним агрегаты (например, двигатель). При этом с кузовом напрямую соединялась минусовая клемма АКБ – без учета автомобилей вроде ГАЗ М-21 первых выпусков, где на корпусе был «плюс», а не «минус».

Электрооборудование тех лет было не очень совершенным: напряжение в бортсети откровенно «гуляло», что приводило к пере- или недозаряду аккумулятора, а нарушение целостности изоляции вызывало заметные утечки тока. И чем старше был автомобиль и в более сложных условиях эксплуатировался, тем более явно выраженными становились эти процессы. Именно по этой причине многие шофёры предпочитали при любой мало-мальски длительной стоянке «отключать массу».

Не мудрствуя лукаво, делали они это простым способом – отсоединением клеммы. Ведь быстрый разряд АКБ был не самой большой проблемой – из-за поврежденной изоляции проводка могла просто «коротнуть» – а там и до возгорания недалеко. Такие случаи в шестидесятые годы были не редкостью, поэтому «под напряжением» машину надолго старались не оставлять. Вдобавок и сами батареи были не слишком «продвинутыми», поэтому не редкостью было и такое явление, как саморазряд аккумулятора – особенно если он уже прослужил 2-3 года. Усугублять ситуацию дополнительным разрядом означало гарантированно вывести АКБ из строя уже через пару лет.

Уже в то время в профильных изданиях вроде «досаафовского» журнала «За Рулём» можно было встретить описание такого устройства, как выключатель (или размыкатель, как тогда говорили) массы – к примеру, ВК-318, который в середине шестидесятых выпускал Старооскольский завод АТА.

Уже в 1967 году в «За Рулем» достаточно обстоятельно разобрались с темой, хоть и с оговорками, но не потерявшей актуальности и в наше время!

Он выполнял сразу несколько функций, ведь кроме сохранности батареи и «противопожарности», обесточивание бортсети позволяло относить выключатель к противоугонным устройствам. Конечно, опытный злоумышленник мог легко найти выключатель в капоте или вычислить по проводам его скрытую установку, но на всё требовалось время.

Впоследствии советская промышленность освоила производство нескольких разновидностей механических выключателей. Так, в восьмидесятые годы Киевский выпускал выключатель ВМ-4 стоимостью 4 руб. 50 коп., в котором коммутация осуществлялась с помощью пластикового ключа флажкового типа. Такие выключатели выпускались десятками тысяч штук в год, и их можно было встретить под капотом многих Жигулей и Москвичей – устанавливали их, разумеется, сами владельцы, купив изделие в автомагазине.

Существовали и более продвинутые варианты электромагнитных выключателей с дистанционным управлением, где тумблер располагался в салоне и мог устанавливаться в любое удобное (и незаметное) место.

Подобные выключатели являются штатным оборудованием многих российских автобусов и грузовиков

Однако выключатель с реле потреблял ток, поэтому надолго оставлять машину на стоянке с включенной «массой» было нежелательно, в то время как простой механический выключатель с точки зрения энергопотребления был абсолютно пассивным.

К слову, на военной технике (в том числе и на легковых автомобилях вроде ГАЗ-69 и УАЗах) выключатель массы ВК-318Б был стандартным оборудованием, которое по требованию заказчика устанавливали еще на заводе.

Как это работает​

Принцип действия любого выключателя прост и очевиден независимо от того, каким способом реализована коммутация. Он устанавливается в разрыв между минусовой клеммой аккумулятора и «массой» (или массами – например, кузова, силового агрегата и потребителей, подключенных к АКБ напрямую).

Коммутация на минусовой клемме Лады Самары: масса кузова (2), основной (силовой) минус (1) и прямой минусовый провод нештатной аудосистемы (3)

При нажатии на кнопку (включении тумблера, повороте флажкового ключа и т. д.) образуется обычная электрическая цепь – то есть, сам выключатель в этот момент бездействует и ток проходит напрямую. При выключении происходит размыкание контактов или разрыв цепи – соответственно, обесточивается и вся бортовая сеть автомобиля.

Почему же обесточивают именно «массу», то есть минусовую клемму? По соображениям безопасности – ведь в отличие от «плюса» она не находится под потенциалом. Иными словами, замыкание «массы на массу» ни к чему не приведёт, а вот «подвешенный» в воздухе плюс опасен тем, что при контакте с «минусом» произойдет короткое замыкание или даже пожар.

Невзирая на простоту конструкции и непритязательность внешнего вида, советские выключатели были достаточно надёжными. Пример из жизни: уже упомянутый выключатель ВМ-4 был установлен на Жигули тринадцатой модели в 1984 году, после чего успешно эксплуатировался вместе с машиной до 1995-го, когда был снят и переставлен на другой автомобиль (ВАЗ-2108), где и прослужил до 2007 года, а затем был продан вместе с «восьмеркой».

Установка

Перед тем, как приступить к установке выключателя на автомобиль, необходимо правильно его выбрать. Для этого рекомендуется сначала обратить внимание на тип и модель транспортного средства. Также следует учесть такие параметры, как:

• напряжение сети;
• показатели тока.

Для КАМАЗов и других габаритных автомобилей подходят кнопки массы с напряжением в 12В и током на 50А. Монтаж кнопки не представляет ничего сложного. Для ее установки потребуется:

1. Провод отрицательной клеммы аккумулятора подключить к контакту кнопки.
2. Свободный провод подсоединить к корпусу автобуса или двигателя. Для подключения рекомендуется использовать провода увеличенного сечения, чтобы обеспечить надежный поток больших токов.
3. Подключить провод небольшого сечения к одному из силовых контактов, соединенному с минусовой клеммой.
4. Вывести провод от второго контакта катушки к кнопке. Дополнительно следует предусмотреть установку предохранителя на 5А на цепь.
5. Второй контакт кнопки подключить к плюсовой клемме любым проводом.

После этого можно приступать к эксплуатации транспортного средства. Для организации надежной работы устройства рекомендуется использовать кнопку без фиксации, способную после нажатия разомкнуть цепь, вернувшись в исходное положение.

В большинстве грузовых автомобилей и различных моделях автобусов ПАЗ используют специальное средство защиты батареи о неожиданного разряда, когда речь заходит о длительной стоянке транспортного средства. В качестве такого средства выступает дистанционная кнопка массы КАМАЗ. Стоит подробнее рассмотреть ее особенности, принцип работы и устройство.

Камаз тахометр схема подключения

Дата выхода: 03. 06. 2021 года
Критика автовладельца по имени Казимир: Клиренс,короткая рейка,климатическая установка приличная. Я бы сказал заявка на иномарку но…

Категория: Сделать авто самому

Характеристики автомобиля: Диаметр одного цилиндра составляет 73 мм, ход поршня — 79 мм. Размеры автомобиля следующие, длина кузова — 3447, ширина — 1100, высота — 1299 мм. Колесная база составляет 2179 мм. Дорожный просвет 186 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Коленвал двигателя и разгоняется до 4000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 3000 оборотов в минуту.

Выложил админ: по просьбе Досифейа

Оригинальное название: KAMAZ tachometer diagram wiring

Смех в теме: Если в неправильном порядке собрать справки на приватизацию квартиры. Можно случайно оформить загранпаспорт.

Видео инструкция: камаз тахометр схема подключения

Назначение и роль

Выключатель массы – это коммутирующее устройство. С его помощью удается организовать отключение аккумулятора от «массы» автомобиля с целью предотвращения разрядки батареи на случай длительной стоянки транспортного средства.

Дополнительный выключатель массы способен выступить в качестве противоугонного средства. Кнопка не позволит злоумышленникам завести двигатель. Преимущество такого устройства в том, что при необходимости его можно спрятать.

Сегодня наибольшей популярностью пользуются дистанционные выключатели, постепенно вытесняющие устройства ручного типа. К преимуществам такой модификации относят:

• возможность управления кнопкой в кабине КАМАЗа;
• отсутствие необходимости в открытии аккумуляторного отсека или капота для проведения отключения или подключения массы;
• возможность скрытой установки устройства.

Отличительная особенность дистанционных моделей – несложная конструкция и понятный принцип действия.

О чём ещё важно знать

Если вы решились на установку подобной схемы, предварительно стоит учесть несколько важных моментов.

Всё это прямо указывает на то, что выключатель массы нужен не всем и не всегда. А если им и пользоваться, то только при острой необходимости.

Подумайте внимательно над целесообразностью и необходимостью использования размыкателя массы автомобильной аккумуляторной батареи. Порой есть смысл сделать устройство своими руками. Но большинство придерживаются мнения, что тут лучше задействовать заводские решения и привлечь опытных автоэлектриков. Выбор за вами.

Как устроена и работает кнопка?

Дистанционные кнопки КАМАЗ пользуются популярностью среди владельцев грузовых транспортных средств. У подобных выключателей упрощенное строение, а также высокий уровень надежности.

• корпус в форме цилиндра;
• якорь;
• пружинный фиксатор;
• контакт.

Корпус якоря слегка выходит за пределы катушки, если смотреть на его положение с внешней стороны. Положение элемента фиксирует специальная пружина цилиндрической формы, которая находится внутри корпуса. На верхнюю часть якоря надет колпачок из плотной резины, играющий роль кнопки. Нажатие на него приводит к смещению пружины и элементов, что позволяет привести в действие основную функцию устройства.

При нажатии на катушку подается электрический ток, что приводит к изменению положения якоря. Он втягивается внутрь и смещает контакт, на конце которого размещены специальные датчики. Впоследствии происходит замыкание контактов с помощью тарелки. Такая последовательность действий приводит к подключению аккумулятора к массе автомобиля.

Для отключения проводится такой же порядок действий:

1. Ток подается на электромагнитную катушку.
2. Якорь втягивается и смещает фиксатор.
3. Фиксатор смещает контакт.
4. Происходит отключение массы.

Таким образом, процесс включения и отключения массы достигается посредством небольшой кнопки. Ее конструкция обеспечивает своевременную подачу тока на электромагнит, за счет чего удается достичь требуемого эффекта.

Особенности электрооборудования

Начнем с описания — какие элементы и подсистемы включает в себя съема электропроводки КАМАЗ-5320:

1. Световая сигнализация и поворотные огни.
2. Система отопления, энергоснабжения, а также очистки лобового стекла.
3. Наружное освещение, включающее в себя ближний и дальний свет, габаритные огни, противотуманные фары, если таковые имеются.
4. Внутреннее освещение салона авто.
5. Система запуска мотора.
6. Также схема проводки включает в себя систему контрольно-измерительных устройств, расположенных на приборной панели автомобиля. На приборке находится не только спидометр и тахометр, но и множество индикаторов, а также датчики, предназначенные для обеспечения более удобного управления машиной.
7. Звуковая сигнализация.
8. Аудиосистема, если она имеется.

Нормальная работа электросхемы КАМАЗ 43118 возможна исключительно при правильном функционировании двух основных узлов:

1. Аккумулятора. Этот прибор обеспечивает систему зажигания напряжением во время запуска двигателя, а также позволяет питать основное электрооборудование при выключенном ДВС.
2. Генератора. Этот узел обеспечивает питание всех устройств и оборудования во время езды на авто. Также с помощью генератора обеспечивается восполнение заряда аккумулятора, который тот потратил на запуск мотора.

Как подключить тахометр на камазе схема

Категория: Подробное руководство по обслуживанию автомобиля

Характеристики автомобиля: Габариты авто следующие, длина — 3434, ширина — 1100, высота — 1014 мм. Колесная база составляет 2259 мм. Дорожный просвет 217 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 72 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 8000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Выложил админ: по просьбе Ленниа

Cмотрите ВИДЕО про как подключить тахометр на камазе схема.

Мнение автовладельца по имени Франц:Очень прочный кузов!И очень удобно при дальних поездках,упровляемость тоже довольно неплохая!A остальное ну сами понимаете!!читайте ВЫШЕ

Оригинальное название: Hogyan kell csatlakoztatni a fordulatszammero a KAMAZ rendszer

Дата выхода: 11. 09. 2014 года

Качество: HD DVDRemux

Смех в теме: – Пусть кинет в меня камень тот, кто… Да, блин, подождите, я не договорил!

Выключатель массы дистанционный от Камаза на ваз 2114

Всем привет
Многие не знают о существовании данного приспособления, а кто и знает тот думает что он будет работать только от 24 Вольт.
Речь пойдет о выключателе массы от автомобиля Камаз всех его семейств, так же он называется дистанционный выключатель массы.

Многие владельцы автомобилей ваз задаются вопросом о том, что делать если вдруг пыхнет проводка и чем старше их автомобиль тем больше они задаются этим вопросом.
Еще это утечки тока в проводке в следствии чего разрядка АКБ и поэтому приходится отключать массу.
Но самая главная проблема если вдруг не дай бог произойдет возгорание проводки то ни каким огнетушителем вы ее не потушите пока не отключите питание от АКБ
Если возгорание произошло под капотом то отключить клемму от АКБ становится не то что сложно, а порой невозможно, а сделать это нужно довольна быстро
Даже если возгорание произошло не под капотом и есть доступ к клеммам АКБ тут есть еще один фактор, все клеммы прикручены болтами не у всех в машине бываю ключи с собой.
Даже если и будет ключ под рукой все равно открутить клемму нужно время.
Исходя из вышеперечисленного и статистики предлагаю некое решение проблемы
Система до безумия проста и реализовать ее сможет любой автовладелец ни каких специальных навыков не нужно.

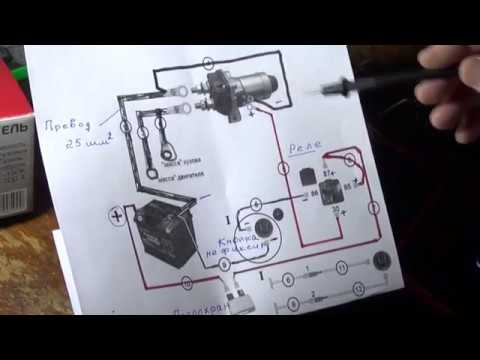

Вот несколько схем по которым можно подключить выключатель

Вот схема реле если нужно кому то

Принцип работы следующий:
На большую клемму выключателя подключаем провод от минуса АКБ на вторую подключаем провод идущий на массу (на кузов "и, или" двигатель)
Так же на выключателе имеются управляющие контакты на фото будет видно тут не важно где плюс где минус
их подключаем от АКБ следующим образом минус берем на прямую от АКБ можно прикрутить прям к большой клемме выключателя только к той клемме к которой прикручен прямой провод от АКБ это нужно для того что бы после выключения массы у нас была возможность так же и включить ее с кнопки.

вот так я прикрутил выключатель на вазах 14 мадели и возможно на всех самарах там есть шпилька м8 кнопку установил вместо регулятора яркости бортового освещения, правда еще не окультурил. два провода, один от АКБ другой на двигатель а уже от двигателя идет масса на кузов.

Важно что бы кроме одного провода от АКБ больше ни чего не шло иначе масса будет постоянно и при попытке завести автомобиль при выключенной массе провод тонкого сечения может оплавится и загореться это важный фактор в подключении!

Вот этот провод откручиваем Тут тоже видно тонкий провод, от него нужно избавится

Так что берем один провод с клеммой под АКБ на другой стороне провода должен быть наконечник под болт м10 если такого нет то можно рассверлит сверлом любой более менее подходящий как сделал я, и выбрасываем провод который был раньше так же отключаем тонкий провод который идет на кузов.

Вот такой провод нам нужен

Далее тянем два провода в салон один от второго контакта управления, второй от плюсовой клеммы АКБ и соединяем их с помощью кнопки, желательно взять ту же кнопку от Камаза она довольно мощная и можно обойтись без реле, провод берем примерно 2.5Кв/мм это для силовых управляющих контактов для управления реле можно взять провод на много меньшего сечения

Кнопка которая специально сделана для этого выключателя

Ну в принципе все готово закрепляем все как положено и как нам удобно и пользуемся при необходимости))

Если контакты управления не закручивающиеся то желательно приобрести такую фишку.

Главное все качественно заизолировать и одеть гофру или змеиную кожу по вкусу до самой кнокпи)))
Цена за выключатель колеблется от 1000 до 2000 рублей.

Как правильно подключить массу на Камаз: пошаговая инструкция

Привет, автолюбители! Сегодня я хотел бы поделиться с вами некоторой информацией о том, как правильно подключить массу на Камазе. Мы знаем, что подключение массы — важный аспект при работе с электрикой автомобиля, и неправильное подключение может привести к неприятным последствиям. Поэтому надеюсь, что моя статья будет полезной и поможет вам избежать ошибок.

Проверка массы

Прежде чем подключать массу на Камазе, необходимо убедиться в исправности самой массы. Для этого можно воспользоваться мультиметром:

1. Подключите красный провод мультиметра к плюсовому полю аккумулятора.
2. Подведите черный провод к месту, где вы собираетесь подключить массу.
3. Установите мультиметр в режим проверки сопротивления.
4. Если мультиметр показывает высокое сопротивление или бесконечность, то масса исправна.
5. Если мультиметр показывает низкое сопротивление или ноль, то масса имеет проблемы и необходимо их устранить до подключения.

Подключение массы

По принципу подключения массы на Камазе нет каких-то особых отличий от других автомобилей. Основным правилом является надежное и качественное соединение проводников. Вот как правильно подключить массу на Камазе:

1. Очистите поверхность, на которую планируете установить массу, от грязи и ржавчины. Хорошо прилегающий проводник обеспечит надежный контакт.
2. Открутите гайку крепления провода на шасси Камаза.
3. Поместите провод массы между гайкой и шасси, затяните гайку до конца.
4. Убедитесь, что провод надежно закреплен и не может самостоятельно открутиться.

После выполнения этих простых шагов подключение массы на Камазе считается завершенным. Не забывайте проверять правильность работы электрооборудования после подключения массы. Если возникнут проблемы, рекомендую обратиться к квалифицированному автомеханику.

Надеюсь, что эта статья была полезной и поможет вам правильно подключить массу на Камазе. Делайте массу с умом и не забывайте о безопасности. Удачных вам ремонтов!

Кнопка массы КАМАЗ: устройство и принцип работы

В большинстве грузовых автомобилей и различных моделях автобусов ПАЗ используют специальное средство защиты батареи о неожиданного разряда, когда речь заходит о длительной стоянке транспортного средства. В качестве такого средства выступает дистанционная кнопка массы КАМАЗ. Стоит подробнее рассмотреть ее особенности, принцип работы и устройство.

Назначение и роль

Выключатель массы – это коммутирующее устройство. С его помощью удается организовать отключение аккумулятора от «массы» автомобиля с целью предотвращения разрядки батареи на случай длительной стоянки транспортного средства.

Дополнительный выключатель массы способен выступить в качестве противоугонного средства. Кнопка не позволит злоумышленникам завести двигатель. Преимущество такого устройства в том, что при необходимости его можно спрятать.

Сегодня наибольшей популярностью пользуются дистанционные выключатели, постепенно вытесняющие устройства ручного типа. К преимуществам такой модификации относят:

• возможность управления кнопкой в кабине КАМАЗа;
• отсутствие необходимости в открытии аккумуляторного отсека или капота для проведения отключения или подключения массы;
• возможность скрытой установки устройства.

Отличительная особенность дистанционных моделей – несложная конструкция и понятный принцип действия.

Как устроена и работает кнопка?

Дистанционные кнопки КАМАЗ пользуются популярностью среди владельцев грузовых транспортных средств. У подобных выключателей упрощенное строение, а также высокий уровень надежности.

• корпус в форме цилиндра;
• якорь;
• пружинный фиксатор;
• контакт.

Корпус якоря слегка выходит за пределы катушки, если смотреть на его положение с внешней стороны. Положение элемента фиксирует специальная пружина цилиндрической формы, которая находится внутри корпуса. На верхнюю часть якоря надет колпачок из плотной резины, играющий роль кнопки. Нажатие на него приводит к смещению пружины и элементов, что позволяет привести в действие основную функцию устройства.

При нажатии на катушку подается электрический ток, что приводит к изменению положения якоря. Он втягивается внутрь и смещает контакт, на конце которого размещены специальные датчики. Впоследствии происходит замыкание контактов с помощью тарелки. Такая последовательность действий приводит к подключению аккумулятора к массе автомобиля.

Для отключения проводится такой же порядок действий:

1. Ток подается на электромагнитную катушку.
2. Якорь втягивается и смещает фиксатор.
3. Фиксатор смещает контакт.
4. Происходит отключение массы.

Таким образом, процесс включения и отключения массы достигается посредством небольшой кнопки. Ее конструкция обеспечивает своевременную подачу тока на электромагнит, за счет чего удается достичь требуемого эффекта.

Установка

Перед тем, как приступить к установке выключателя на автомобиль, необходимо правильно его выбрать. Для этого рекомендуется сначала обратить внимание на тип и модель транспортного средства. Также следует учесть такие параметры, как:

• напряжение сети;
• показатели тока.

Для КАМАЗов и других габаритных автомобилей подходят кнопки массы с напряжением в 12В и током на 50А. Монтаж кнопки не представляет ничего сложного. Для ее установки потребуется:

1. Провод отрицательной клеммы аккумулятора подключить к контакту кнопки.
2. Свободный провод подсоединить к корпусу автобуса или двигателя. Для подключения рекомендуется использовать провода увеличенного сечения, чтобы обеспечить надежный поток больших токов.
3. Подключить провод небольшого сечения к одному из силовых контактов, соединенному с минусовой клеммой.
4. Вывести провод от второго контакта катушки к кнопке. Дополнительно следует предусмотреть установку предохранителя на 5А на цепь.
5. Второй контакт кнопки подключить к плюсовой клемме любым проводом.

После этого можно приступать к эксплуатации транспортного средства. Для организации надежной работы устройства рекомендуется использовать кнопку без фиксации, способную после нажатия разомкнуть цепь, вернувшись в исходное положение.
