-=3=- Подключение телефона через Bluetooth в MMI 2G
Всем привет!
Когда забирал машину, прошлый хозяин обмолвился, что у нее есть встроенный Bluetooth и что можно подключить телефон к громкой связи автомобиля.
Сначала не придал сильно этому значению, а сегодня был час свободного ничегонеделания и ожидания, решил разобраться.
Итак, начал разбираться с того, какая же версия MMI стоит в моей машине. Ответ на данный вопрос зашифрован в VIN, да и на автомобили до 2009 года устанавливался только MMI 2G, 3G появился как раз уже в рестайле.
Далее, если в машине уже есть установленная телефонная подготовка (телефон+комплект громкой связи), то, как я понял, если у Вас установлена не Motorola (судя по информации в интернете, не факт, что на машинах, на которых установлена подготовка с трубкой этой фирмы, есть Bluetooth) то у Вас есть Bluetooth. У меня установлена подготовка с телефоном Nokia, следовательно, сделал я вывод, прошлый хозяин не обманул и Bluetooth есть в машине. Трубка, как правило, находится в подлокотнике
Собственно, трубка у меня стоит, начал разбираться дальше.
Прежде всего, если трубка установлена в станции, то есть подключена к машине, для дальнейшего подключения к Bluetooth, трубку необходимо отключить от станции.
После этого, на консоли управления нажимаем кнопку "Tel"
Попадаем в меню работы с телефоном. Должно отображаться вот такое сообщение:
Если все так, нажимаем на консоли кнопку "Setup" и попадаем в меню настроек телефона.
Заходим в настройки Bluetooth, здесь можно задать ПИН-код соединения и обязательно надо сбросить все старые подключения, через соответствующий пункт меню
Если все сделано правильно, то после выполнения этих операций включаем Bluetooth на своем телефоне и производим поиск новых устройств — машина должна появиться в списке устройств. У меня она изначально появилась под названием "HandsFree", после создания пары — название изменилось. Собственно, для подключения к машине выбираем ее в списке устройств, вводим ПИН-код сопряжения — наслаждаемся.
Отдельно обращаю внимание на то, что штатный телефон должен быть отключен от штатного гнезда, в противном случае — Bluetooth в машине не заработает. При этом нет разницы — включен телефон или нет — гнездо активно — Bluetooth неактивен и наоборот. Я уже даже почти подумал что меня обманули, пока не решил проверить этот момент)
Всем хорошего настроения, вечного драйва и полных баков!
Как подключить Audi Bluetooth – Инструкция по настройке
Инструкции по сопряжению любого телефона, включая устройства iPhone и Android, с автомобилями Audi. Эти руководства помогут владельцам Audi A1 A3 A4, A5, A6, A7, Q3, Q5, Q7 TT.
Инструкции по сопряжению Audi для автомобилей MMI
В этом руководстве вы найдете инструкции по сопряжению телефона с Audi, если ваш автомобиль оснащен мультимедийным интерфейсом, также известным как MMI. Как только ваш телефон будет сопряжен, вы сможете совершать звонки в режиме громкой связи и воспроизводить музыку со своего телефона на автомобильные динамики.
- Припаркуйте свою Ауди и установите стояночные тормоза. Включить зажигание, но не запускать двигатель.
- Включить Bluetooth на вашем телефоне.
- Выберите TEL на центральной консоли.
Как подключить телефон по bluetooth к Audi A4?
Вам скучно слушать радио или нужно останавливаться, чтобы позвонить во время вождения, все эти объяснения являются хорошими мотивами для подключения телефона к машине, только для этого есть много способов. Для этого вы спрашиваете себя как подключить телефон по bluetooth к Audi A4, знайте, что вы находитесь на правильном веб-сайте. Наша команда написала этот контент, чтобы помочь вам с этой миссией и позволить вам звонить по телефону в машине или подключать к нему свой телефон Android или Apple. Чтобы добиться этого, сначала мы проверим интерес, который может предоставить вам автомобильное радио Bluetooth, затем, как подключить свой телефон через Bluetooth к Audi A4 и, наконец, как активировать комплект громкой связи Bluetooth вашего телефона Audi A4. .
Автомагнитола с Bluetooth на Audi A4: как это работает?
Чтобы начать эту страницу с контентом, мы сосредоточимся на блютуз технологии, а точнее в ее происхождении и в как работает bluetooth на Audi A4. Технология bluetooth была разработана в 1994 году брендом мобильных телефонов Ericsson, а в 1999 году была создана группа интересов многих технологических компаний, и технология bluetooth была добавлена в первые системы. Его цель — заменить инфракрасный технология, которая в настоящее время может передавать информацию по беспроводной сети между двумя устройствами, но должна находиться на небольшом расстоянии и не иметь никаких препятствий между передатчиком и получателем информации. В отличие от инфракрасного (IrDA), в котором используются световые волны, Bluetooth использует 2.4 ГГц радиоволны, которые позволяют ему проходить через предметы. В целом мощность передачи позволит передавать данные примерно на десять метров. Что касается работа bluetooth на Audi A4, это позволит вам подключить ваш смартфон к автомобильному радиоприемнику вашего Audi A4 и пользоваться основными возможностями вашего автомобиля в режиме громкой связи. Это серьезное преимущество, потому что использование bluetooth-гарнитуры в автомобиле сопряжено с риском.
Функции Bluetooth на Audi A4
- Совершайте звонки в режиме громкой связи со звуком разговора через динамики вашего Audi A4.
- Передавайте музыку через Bluetooth и воспроизводите ее на стереосистеме Audi A4.
- Получите телефонную книгу своего телефона из автомагнитолы Audi A4.
- Управляйте своим смартфоном голосом (например, позвонить кому-нибудь или сменить музыку).
Все эти возможности близки к тому, что вы теперь можете получить с помощью USB-подключения от вашего смартфона к вашему Audi A4, даже в этом случае не все модели Audi A4 оснащены USB-портом, а технология Bluetooth становится стандартом. Это позволяет вам не подключать смартфон к Audi A4, чтобы пользоваться этими функциями.
Как подключить телефон по bluetooth к Audi A4?
Теперь давайте сосредоточимся на наиболее важном для вас разделе. Как подключить телефон к Audi A4 по bluetooth? Очень хорошо знать, что в вашем автомобиле есть эта технология, но как это сделать, если вы хотите позвонить по Bluetooth с помощью Audi A4? Методология довольно проста, и мы расскажем вам в несколько шагов, как активировать Bluetooth и как подключить телефон к Audi A4:
- Перейдите к параметрам вашего телефона, затем на вкладке «Сеть» выберите Bluetooth и найдите устройства для сопряжения.
- Как только поиск будет выполнен, запустите соединение с вашим автомобилем, в названии bluetooth будет «Audi A4», на экране вашего автомобиля должен отобразиться код, вам решать, что он такой же на вашем телефоне и для подтверждения связи с автомагнитолой вашего Audi A4
.
Вторая возможность, вы также можете проводить манипуляции напрямую через автомобильное радио:
- Зайдите в настройки автомагнитолы, перейдите на вкладку «подключение».
- Выберите опцию «поиск устройства».
- Выберите свой смартфон в списке и не забудьте активировать на нем Bluetooth-соединение, прежде чем обращаться с ним.
Теперь ты понимаешь как подключить смартфон через bluetooth к Audi A4. Вам просто нужно воспользоваться всеми возможностями, которые позволяет вам делать эта технология, например, телефоном с Bluetooth или воспроизведением музыки по Bluetooth. Если вы хотите подключите или активируйте Android Auto на своем Audi A4, мы создали страницу с полным содержанием, которая позволит вам сделать это без каких-либо проблем.
Как активировать комплект громкой связи Bluetooth на телефоне на Audi A4
.
В заключение, последний раздел нашей контентной страницы, как активировать комплект громкой связи bluetooth телефона на Audi A4? Эта задача — только результат того шага, который мы только что сделали. После того, как вы выполнили предыдущие шаги, активация Bluetooth HFCK должна быть только формальностью. В самом деле, автомобильное радио в вашем Audi A4 должно быть готово принимать звонки через динамики вашего автомобиля и позволять вам использовать встроенный микрофон для звонков. Попробуйте смоделировать вызов, чтобы убедиться, что он активирован, в противном случае вам придется перейти к параметрам Bluetooth вашего Audi A4 и включить опцию «звонок в режиме громкой связи». Если у вас возникли проблемы с bluetooth вашего Audi A4, не стесняйтесь обращаться к этой странице содержания, которая поможет вам решить их.
Если у вас возникнут дополнительные вопросы об Audi A4, не стесняйтесь обращаться к нам. Audi A4 категория.
Как подключить телефон к ауди q5 2014
Илл. 1 Профили «Bluetooth»: автомобильный телефон и громкая связь
Илл. 2 Индикация PIN-кода для ввода в мобильный телефон
Илл. 3 Меню и символы
- Подключение выполняется один раз. Уже подключенные устройства с «Bluetooth» автоматически подключаются к MMI, если оказываются в зоне действия сигнала и если включено зажигание.
- Чтобы ускорить автоматическое соединение, необходимо авторизовать подключение MMI в своем мобильном телефоне.
- Пользователь получает PIN-код (SIM-карты) от оператора сети вместе с SIM-картой. Если PIN-код (SIM-карты) неправильно вводится три 2) раза подряд, то SIM-карта блокируется и ее нужно разблокировать с помощью вода PUK-кода (Personal Unblocking Key).
- К MMI можно подсоединить несколько мобильных телефонов, при этом только один мобильный телефон может быть активно соединен с MMI.
- Уже подключенное к MMI устройство с «Bluetooth» отключается при подключении других устройств.
- После выхода из автомобиля происходит автоматическое разъединение канала связи «Bluetooth» мобильного телефона.
- Более подробную информацию о мобильном телефоне можно получить у своего оператора мобильной связи или прочесть в руководстве по эксплуатации телефона. Дополнительную информацию по теме «Телефон» можно найти в Интернете по адресу www.audi.com/bluetooth (www.audi.de/bluetooth) или получить на предприятии Аudi.
Все изображения, логотипы и тексты являются собственностью Audi©. Этот сайт не имеет отношения с компанией "Volkswagen — Audi España " или любой из её дочерних компаний в мире . Ещё информация. Чтобы связаться с автором этого веб-сайта нажмите здесь.
Как подключить телефон к ауди q5 2014
Илл. 1 Меню и символы
Илл. 2 Поиск новых мобильных телефонов
Илл. 3 Индикация PIN-кода для ввода в мобильный телефон
Дублирование экрана телефона на дисплей MMI через AMI без проводов (почти без проводов)
MMI с навигацией это хорошо, но давно хотел вывести на штатный экран телефон с яндекс-картами. В целом затея удалась, хоть и не совсем. Экран на телефон дублируется, но картинка не то чтобы прям идеальная. Сразу спойлер — результат
Для того, чтобы это все заработало, понадобится следующее
1. Машина с MMI 3G+
2. Кабель AMI для MMI 4F0 035 909. Можно оригинал, я заказывал на Али тут
3. Кабель для подключения видеоисточника AMI-3RCA. Оригинальный номер найду потом. Заказывал на Али тут
4. Miracast устройство с выходом на RCA. Я заказывал Mirabox 5G на Али тут. Он умеет имитировать Miracast и Airplay и имеет выход на разъем, который можно подключить к RCA. Именно эта "коробочка" будет раздавать WiFi, в ней будет подключаться телефон, передавать картинку экрана без проводов. А дальше она будет гнать аналоговый видеосигнал через RCA на AMI и далее в MMI.
5. Ремонтный провод 000 979 135E для подключения к колодке предохранителей
6. (Опционально) Разъем Molex 43025-1000 с контактами для подключения к разъему Mirabox (если не хочется курочить штатный провод)
7. Ключи для снятия магнитолы. Можно оригинал 4D0051530. Заказывал на Али тут
8. VCDS, Вася или любой другой клон шнурка
9. Ворсовая изолента, куда ж без нее
Процесс подключения всего этого добра можно разбить на следующие части
1. Подключение кабеля AMI к магнитоле
2. Снятие бардачка
3. Продырявливание бардачка и установка разъема AMI
4. (Опционально) Изготовление минималистичного кабеля AMI для Mirabox
5. Протяжка питания от блока предохранителей справа
6. Установка Mirabox в бардачок
7. Настройка телефона
8. Настройка телефона
9. Включение видео в движении
Вопреки распространенному мнению, что добраться до магнитолы можно только сняв дефлекторы воздуховодов, все гораздо проще.
Нам нужны разъемы A4 и A7

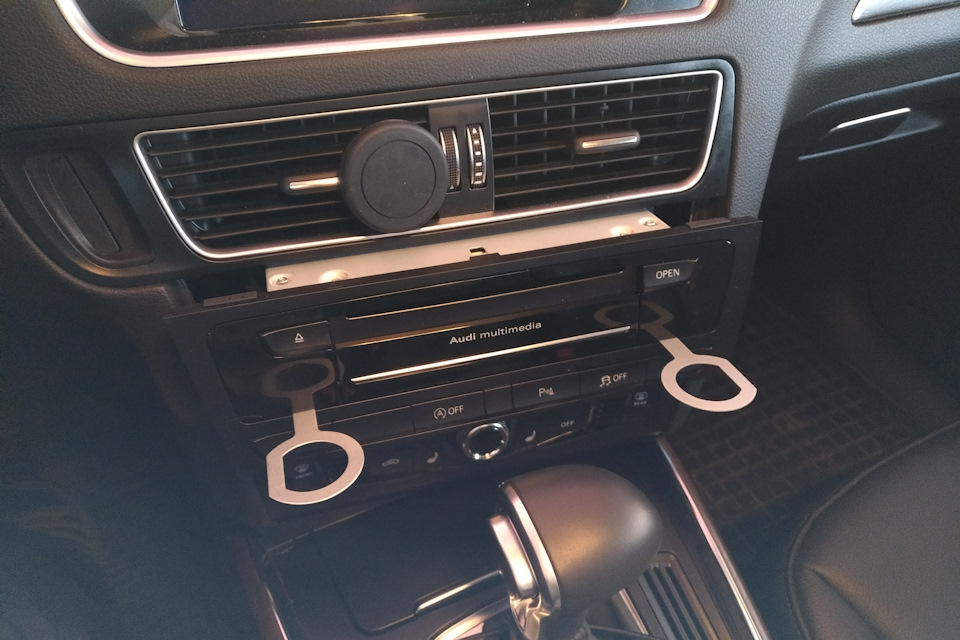

Вставляем ключи между панелью магнитолы и климата до щелчка и вынимаем магнитолу.

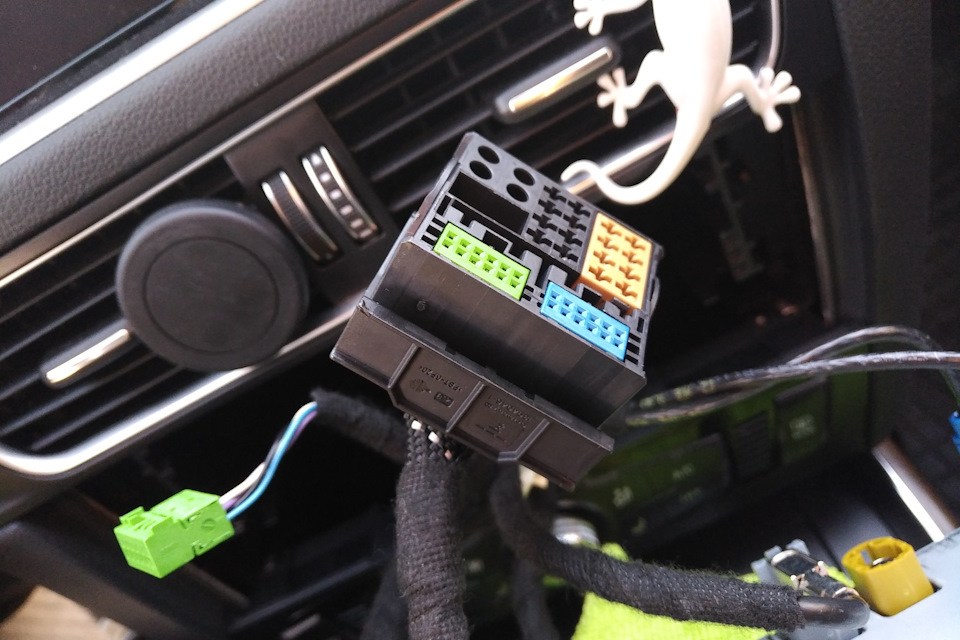

Извлекаем разъем A7 (большой черный). Если в машине есть AUX в бардачке — вынимаем зеленый разъем из A7 (достаточно поддеть маленькой отверткой). Если нет — не вынимаем :). На его место рядом с синим вставляем зеленый разъем кабеля AMI. Разъем от AUX заматываем ворсовой изолентой.
Для самоуспокоения смотрим в схемы, что на зеленом разъеме кроме AUX ничего не было

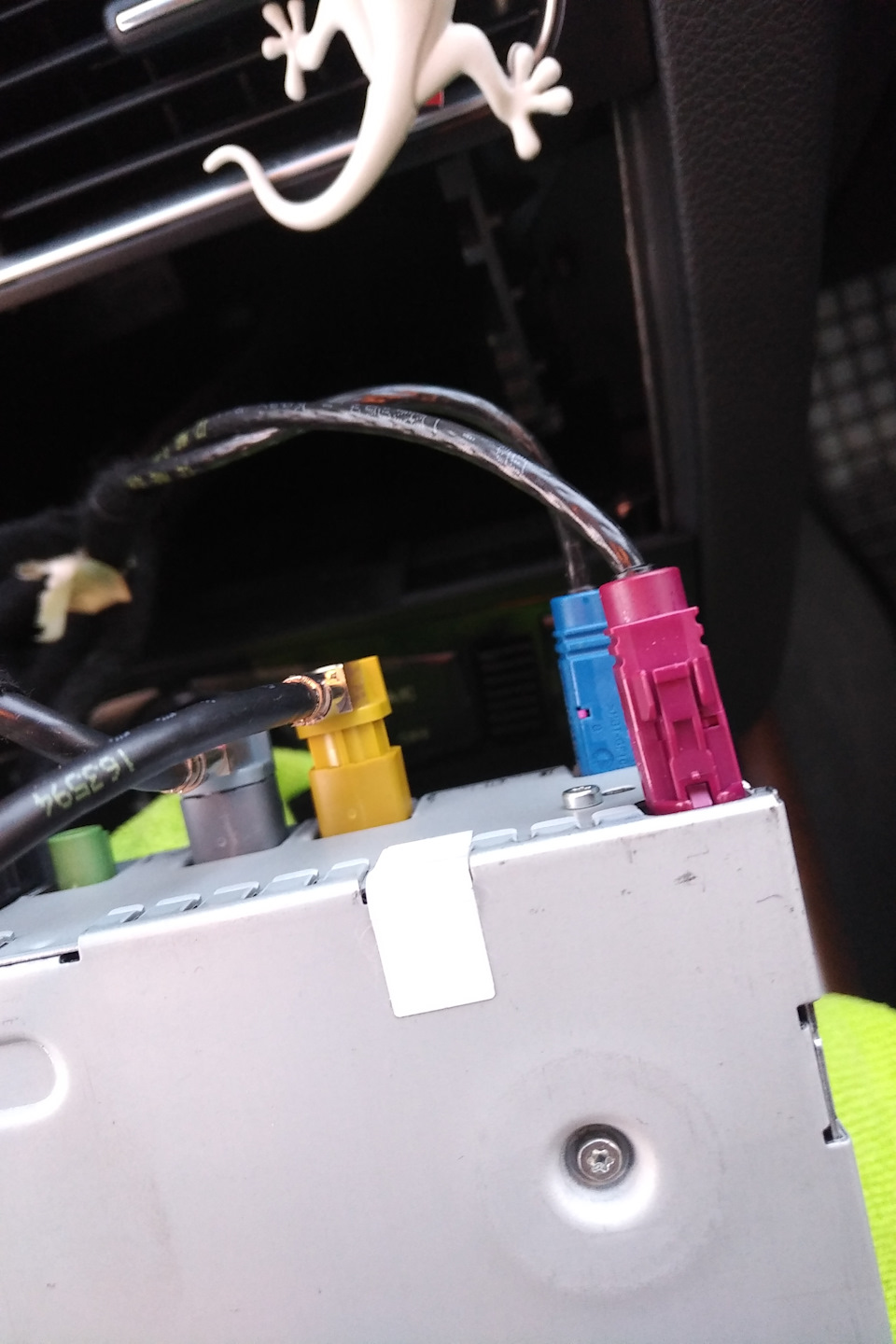

Второй разъем кабеля AMI вставляем в желтый круглый разъем A4 магнитолы до щелчка
Если немного забежать вперед и вставить в кабель AMI переходник на 3RCA, то в меню можно увидеть вот такую картинку. Значит можно двигаться дальше
2. Снятие бардачка
Про снятие бардачка написано тут, в записи про установку патрубка охлаждения бардачка.
После того, как бардачок снят, кабель AMI можно пробросить от магнитолы к бардачку и поставить магнитолу на место. Чтобы извлечь ключи, надо не бояться тянуть за них — выходят туго.
3. Продырявливание бардачка и установка разъема AMI

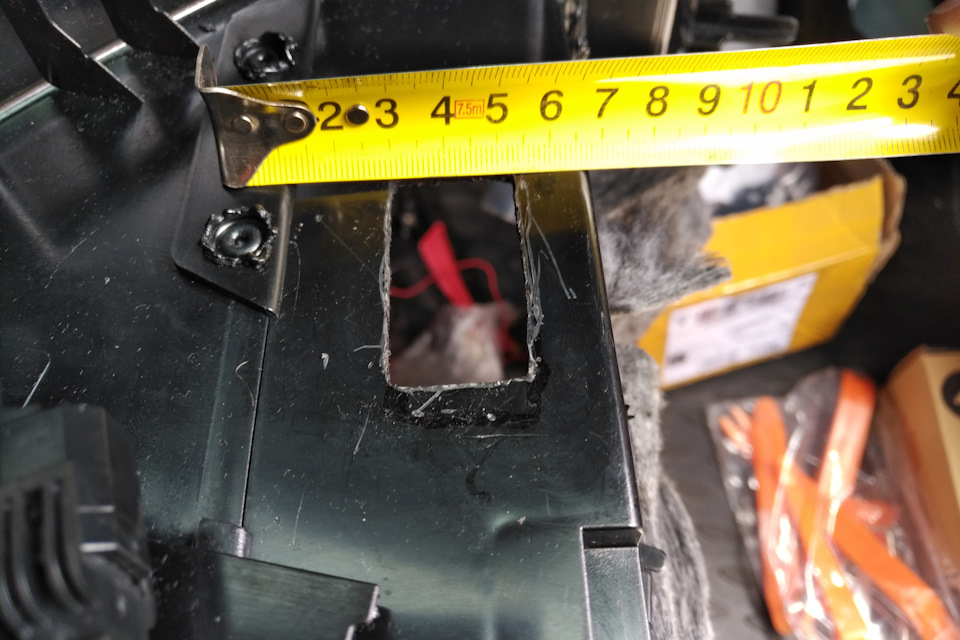

Дальше нужно дырявить бардачок примерно там, где нарисовано в Эльзе.

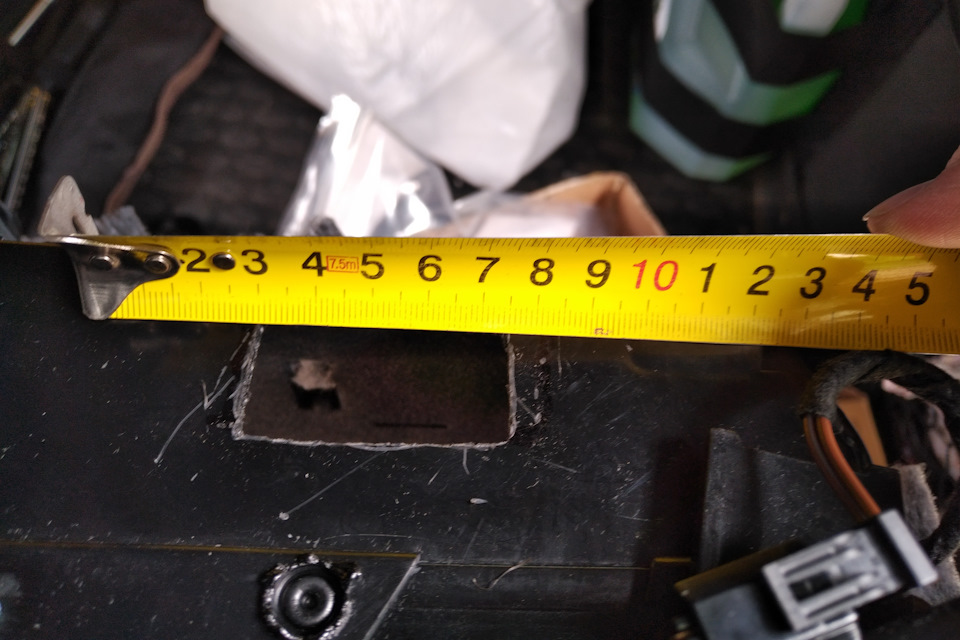

Кому-то везет и там есть выштамповка, мне не повезло, поэтому пришлось резать по живому. Нож не берет, поэтому резал паяльником с плоским жалом и потом обрабатывал ножом. Размеры отверстия и результат ниже

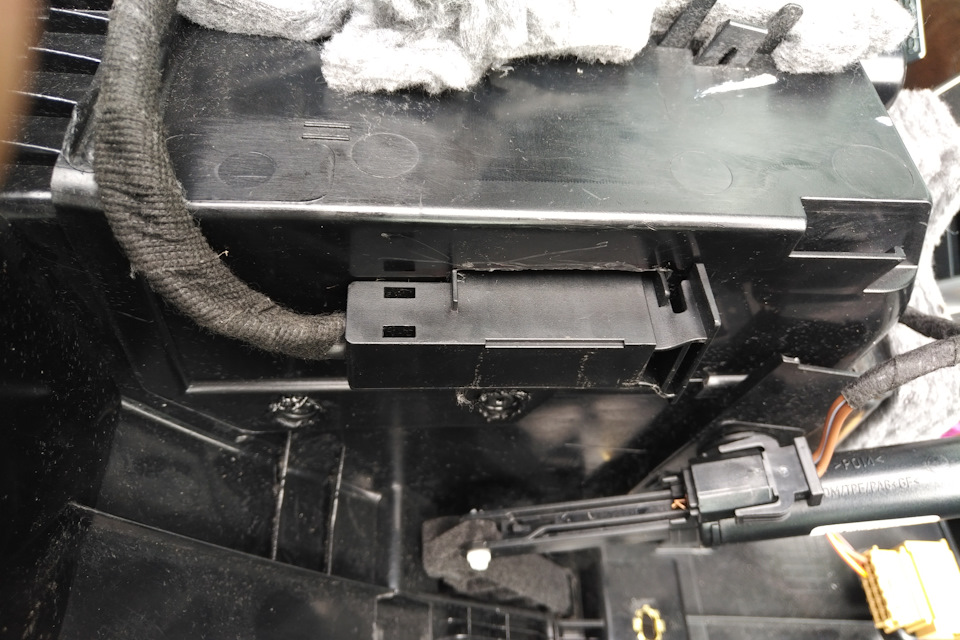

При необходимости подгоняем несколько раз, далее вставляем и защелкиваем разъем AMI
И прихлопываем его с обратной стороны крышкой
В принципе на этом можно поставить бардачок на место, подсоединить к мирабоксу штатный кабель, к нему — переходник с RCA на AMI, кинуть весь этот клубок проводов в бардачок, запитаться от прикуривателя… Некоторые так и делают, но мы пойдем другим путем.

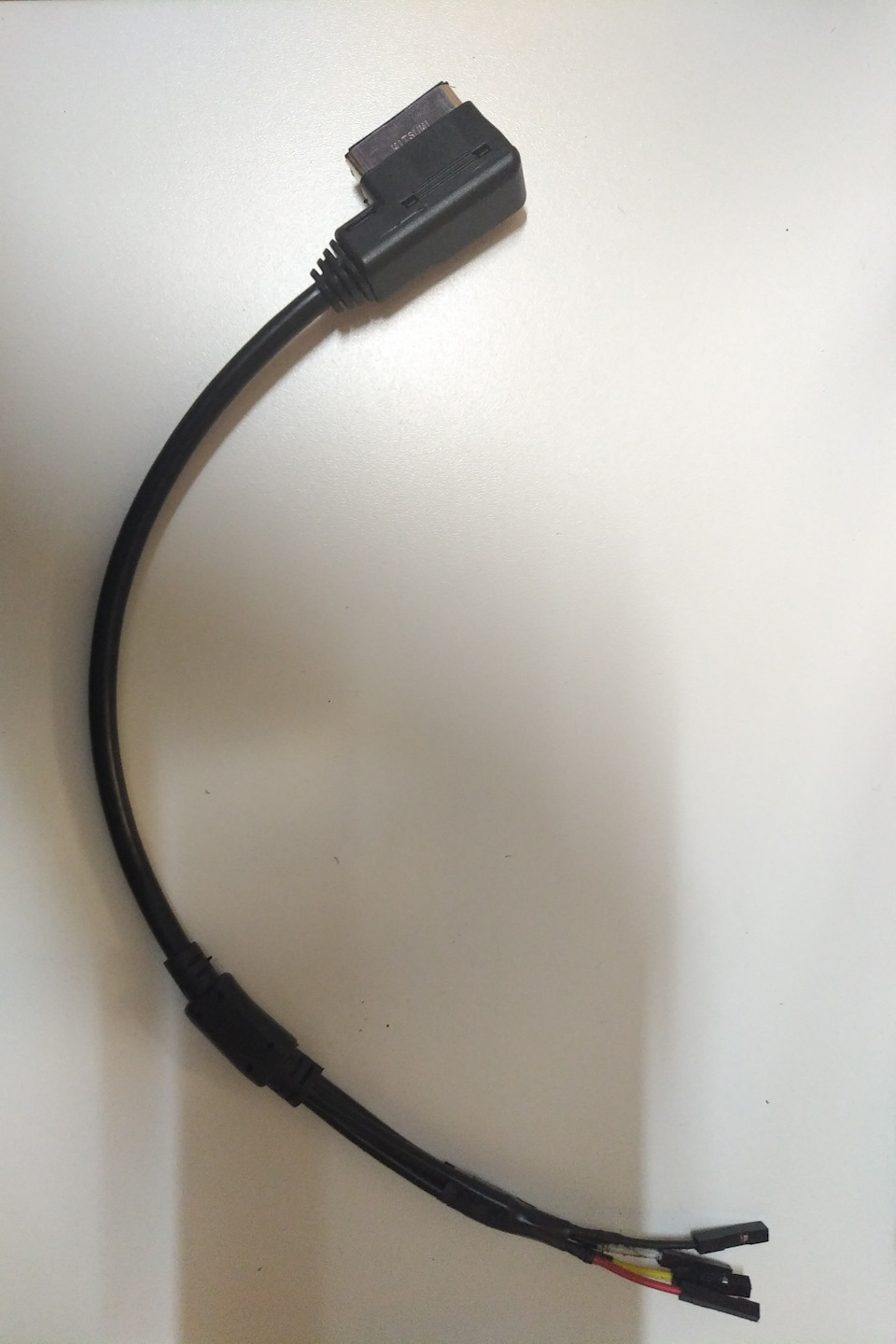

4. (Опционально) Изготовление минималистичного кабеля AMI для Mirabox
Видео и аудио сигнал на тюльпаны из Mirabox выходит из 10-контактного разъема. Будем делать минималистичный переходник с AMI на этот разъем.

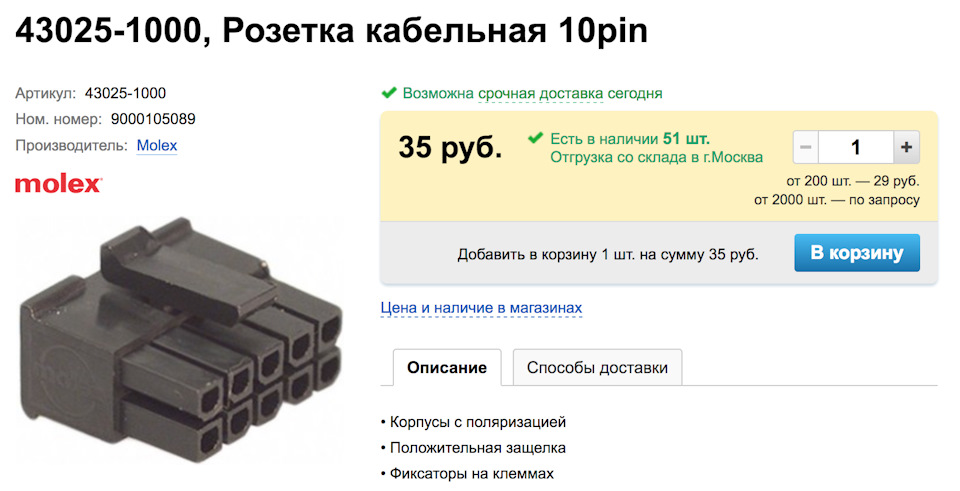

Разъем называется Molex MicroFit, более конкретно — 43025-1000.
Продается в Чипе и Дипе, но без пинов. Ни один из имеющихся у меня вариантов пинов не подошел, поэтому использовал что было, а именно однопиновые разъемы от Arduino.

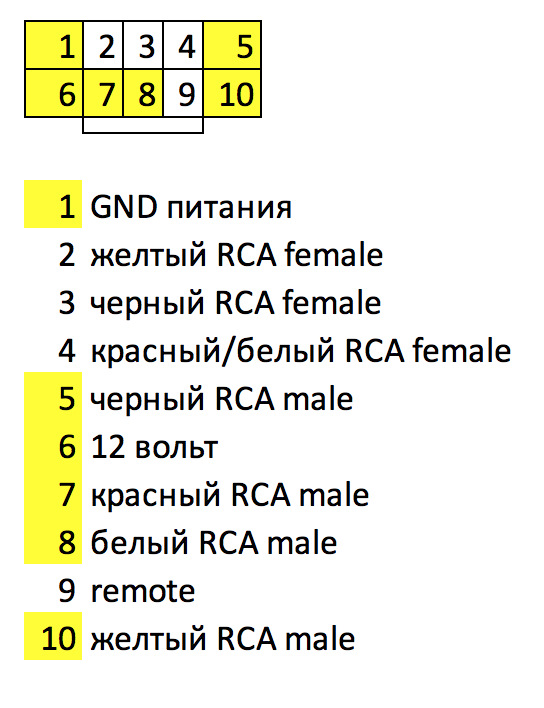

Разъем имеет вот такую распиновку
Срезаем с кабеля AMI-3RCA тюльпаны. Центральные жилы заводим на контакты 7, 8, 10. Экраны всех трех жил соединяем и заводим на контакт 5.
Делаем отдельный длинный кабель питания из двух проводов, которые заводим на контакты 1 и 6. К этим проводам позже пойдут пины в колодку предохранителей. Поскольку у меня не Molex, а отдельные пины — это просто провода. Если будет полноценный Molex — надо поставить еще двухконтактный разъем папа-мама на провода питания, чтобы было удобно снимать бардачок.

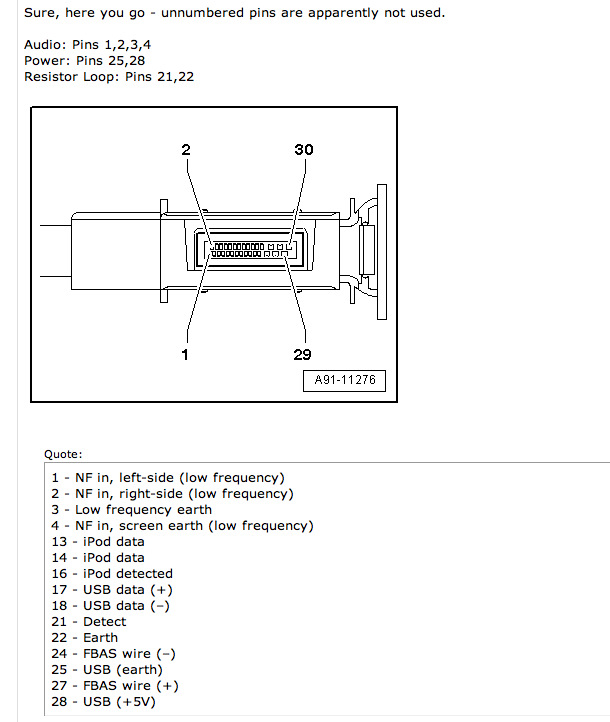

А вообще AMI разъем имеет вот такую распиновку. FBAS — это композитный видео сигнал.

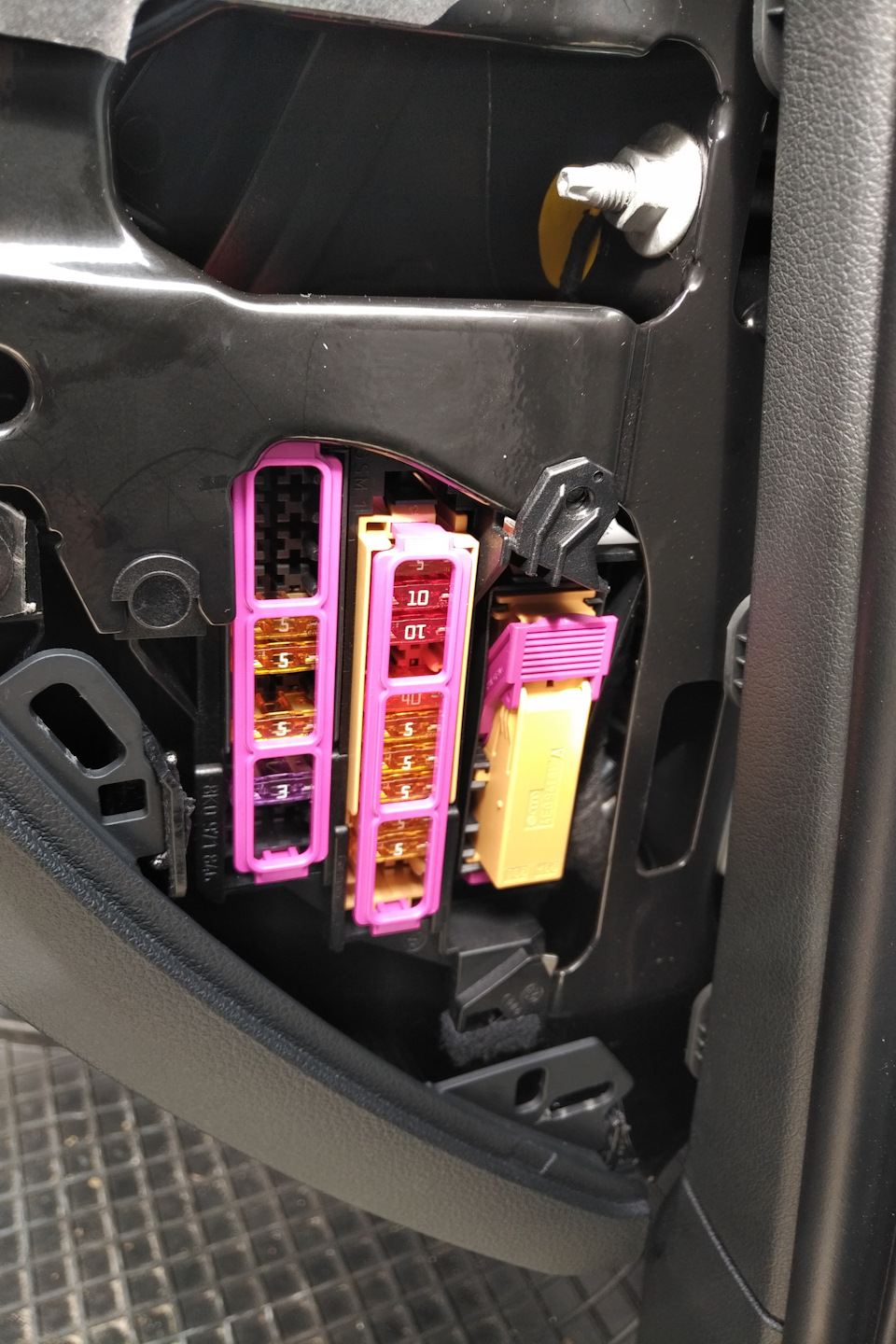

5. Протяжка питания от блока предохранителей справа
Правый блок предохранителей, к сожалению, не имеет замечательной колодки с плюсом с линии ACC, там только постоянный плюс с аккумулятора (в центральной и правой колодке). Поэтому придется ставить два пина под предохранитель и запитываться в параллель с одним из предохранителей с левой колодки. У меня там стоят 3 предохранителя. Запитываться в параллель с линией питания рулевой колонки стремно, поэтому единственный вариант — запитаться в параллель с питанием диагностического разъема OBD2. Это предохранитель номер 7.
Вставляем 2 новых пина в колодку.
Ищем, какой из проводов является входным для предохранителя — на нем после включения зажигания питание будет всегда, даже при вынутом предохранителе номер 7. Выключаем зажигание, зачищаем этот провод, к нему присоединяем провод к одному из новых пинов. Провод со второго нового пина соединяем с плюсовым проводом питания Mirabox (с тем, что идет к контакту номер 6 в разъеме Molex).
Земляной провод питания Mirabox кидаем на массу (под болт около колодки предохранителей).
Для Mirabox достаточно предохранителя на 3А.
В конечном итоге должно получиться как-то так
6. Установка Mirabox в бардачок
Для крепления Mirabox в бардачке я использовал полоски Velcro и кабельные стяжки Velcro. Кабельные стяжки идеально вошли в уже готовые щели в верхней крышке бардачка, в результате блок легко ставить и снимать. На фото он чуть перекошен — искал идеальное положение.
