Как работает неинвертирующий усилитель

Неинвертирующий операционный усилитель

Принцип работы неинвертирующих усилителей схож с принципом работы инвертирующих усилителей. Оба типа усилителей могут быть модифицированы таким образом, чтобы получить почти любой коэффициент усиления, в пределах конструктивных характеристик операционного усилителя. Тем не менее, между этими двумя типами усилительных схем имеются существенные различия.

Схема неинвертирующего усилителя

Принцип действия неинвертирующего усилителя

В неинвертирующем усилителе входное напряжение подается на неинвертирующий вход и, в результате, и входное и выходное напряжения всегда имеют одинаковую полярность. К тому же, инвертирующий входной зажим заземлен, и поэтому напряжение, подаваемое на него, составляет 0 В.

Падение напряжения во входном резисторе неинвертирующего усилителя, равно входному напряжению. Причина в том, что напряжение на суммирующем соединении фактически равно падению напряжения на входном резисторе. Поскольку суммирующее соединение всегда стремится иметь напряжение, равное опорному, падение напряжения на входном резисторе всегда будет равно опорному напряжению.

Операционный усилитель для чайников

Для тех кто впервые на моем блоге и не совсем понимает что здесь происходит спешу напомнить, меня зовут Владимир Васильев и на этих страницах я делюсь со своими читателями сакральными знаниями из области электроники и не только электроники. Так что может быть и вы здесь найдете для себя что-то полезное, по крайней мере я на это надеюсь. Обязательно подпишитесь, тогда вы ничего не пропустите.

А сегодня речь пойдет о таком электронном устройстве как операционный усилитель. Эти усилители применяются повсеместно, везде где требуется усилить сигнал по мощности найдется работенка для операционника.

Особенно распространено применение операционных усилителей в аудиотехнике. Каждый аудиофилл стремится усилить звучание своих музыкальных колонок и поэтому старается прикрутить усилитель по мощнее. Вот здесь мы и сталкиваемся с операционными усилителями, ведь многие аудиосистемы просто нашпигованы ими. Благодаря свойству операционного усилителя усиливать сигнал по мощности мы ощущаем более мощное давление на свои барабанные перепонки когда слушаем композиции на своих аудио колонках. Вот так вот в быту мы оцениваем качество работы операционного усилителя на слух.

В э той статье на слух мы оценивать ничего не будем но постараемся рассмотреть все детально и разложим все по полочкам чтобы стало понятно даже самому самоварному чайнику .

Что такое операционный усилитель ?

Операционные усилители представляют собой микросхемы которые могут выглядеть по-разному.

Например на этой картинке изображены два операционных усилителя российского производства. Слева операционный усилитель К544УД2АР в пластмассовом DIP корпусе а справа изображен операционник в металлическом корпусе.

По началу, до знакомства с операционниками, микросхемы в таких металлических корпусах я постоянно путал с транзисторами. Думал что это такие хитромудрые многоэмиттерные транзисторы ��

Условное графическое обозначение (УГО)

Условное обозначение операционного усилителя выглядит следующим образом.

Итак операционный усилитель (ОУ) имеет два входа и один выход. Также имеются выводы для подключения питания но на условных графических обозначениях их обычно не указывают.

Для такого усилителя есть два правила которые помогут понять принцип работы:

1. Выход операционника стремится к тому, чтобы разность напряжений на его входах была равна нулю
2. Входы операционного усилителя ток не потребляют

Вход 1 обозначается знаком «+» и называется неинвертирующим а вход 2 обозначается как «-» и является инвертирующим.

Входы операционника обладают высоким входным сопротивлением или иначе говорят высоким импедансом.

Это говорит о том, что входы операционного усилителя ток почти не потребляют (буквально какие-то наноамперы). Усилитель просто оценивает величину напряжений на входах и в зависимости от этого выдает сигнал на выходе усиливая его.

Коэффициент усиления операционного усилителя имеет просто огромное значение, может достигать миллиона, а это очень большое значение! Значит это то, что если мы ко входу приложим небольшое напряжение, хотябы 1 мВ, то на выходе получим сразу максимум, напряжение почти равное напряжению источника питания ОУ. Из-за этого свойства операционники практически никогда не используют без обратной связи (ОС). Действительно какой смысл во входном сигнале если на выходе мы всегда получим максимальное напряжение, но об этом поговорим чуть позже.

Входы ОУ работают так, что если величина на неинвертирующем входе окажется больше чем на инвертирующем, то на выходе будет максимальное положительное значение +15В. Если на инвертирующем входе величина напряжения окажется более положительной то на выходе будем наблюдать максимум отрицательной величины, где-то -15В.

Действительно операционный усилитель может выдавать значения напряжений как положительной так и отрицательной полярности. У новичка может возникнуть вопрос о том как же такое возможно? Но такое действительно возможно и это связано с применением источника питания с расщепленным напряжением, так называемым двуполярным питанием. Давайте рассмотрим питание операционника чуток подробнее.

Правильное питание ОУ

Наверное не будет секретом, что для того, чтобы операционник работал, его нужно запитать, т.е. подключить его к источнику питания. Но есть интересный момент, как мы убедились чуток ранее операционный усилитель может выдавать на выход напряжения как положительной так и отрицательной полярности. Как такое может быть?

А такое быть может! Это связано с применением двуполярного источника питания, конечно возможно использование и однополярного источника но в этом случае возможности операционного усилителя будут ограничены.

Вообще в работе с источниками питания многое зависит от того что мы взяли за точку отсчета т.е. за 0 (ноль). Давайте с этим разберемся.

Пример на батарейках

Обычно примеры проще всего приводить на пальцах но в электронике думаю подойдут и пальчиковые батарейки ��

Допустим у нас есть обычная пальчиковая батарейка (батарейка типа АА). У нее есть два полюса плюсовой и минусовой. Когда минусовой полюс мы принимаем за ноль, считаем нулевой точкой отсчета то соответственно плюсовой полюс батарейки будет у нас показывать + 5В (значение с плюсом).

Это мы можем увидеть с помощью мультиметра (кстати статья про мультиметры в помощь), достаточно подключить минусовой черный щуп к минусу батарейки а красный щуп к плюсу и вуаля. Здесь все просто и логично.

Теперь немножко усложним задачу и возьмем точно такую же вторую батарейку. Подключим батарейки последовательно и рассмотрим как меняются показания измерительных приборов (мультиметров или вольтметров) в зависимости от различных точек приложения щупов.

Если мы за ноль приняли минусовой полюс крайней батарейки а измеряющий щуп подключим к плюсу батарейки то мультиметр нам покажет значение в +10 В.

Если за точку отсчета будет принят положительный полюс батарейки а измеряющий щуп был подключен к минусу то любой вольтметр нам покажет -10 В.

Но если за точку отсчета будет принята точка между двумя батарейками то в результате мы сможем плучить простой источник двуполярного питания. И вы можете в этом убедиться, мультиметр нам подтвердит что так оно и есть. У нас в наличии будет напряжение как положительной полярности +5В так и напряжение отрицательной полярности -5В.

Схемы источников двуполярного питания

Примеры на батарейках я привел для примера, чтобы было более понятно. Теперь давайте рассмотрим несколько примеров простых схем источников расщепленного питания которые можно применять в своих радиолюбительских конструкциях.

Схема с трансформатором, с отводом от «средней» точки

И первая схема источника питания для ОУ перед вами. Она достаточно простая но я немножко поясню принцип ее работы.

Схема питается от привычной нам домашней сети поэтому нет ничего удивительного что на первичную обмотку трансформатора приходит переменный ток в 220В. Затем трансформатор преобразует переменный ток 220В в такой же переменный но уже в 30В. Вот такую вот нам захотелось произвести трансформацию.

Да на вторичной обмотке будет переменное напряжение в 30В но обратите внимание на отвод от средней точки вторичной обмотки. На вторичной обмотке сделано ответвление, причем количество витков до этого ответвления равно числу витков после ответвления.

Благодаря этому ответвлению мы можем получить на выходе вторичной обмотки переменное напряжение как в 30 В так и переменку в 15В. Это знание мы берем на вооружение.

Далее нам нужно переменку выпрямить и превратить в постоянку поэтому диодный мост нам в помощь. Диодный мост с этой задачей справился и на выходе мы получили не очень стабильную постоянку в 30В. Это напряжение будет нам показывать мультиметр если мы подключим шупы к выходу диодного моста, но нам нужно помнить про ответвление на вторичной обмотке.

Это ответвление мы ведем далее и подключаем между электролитическими конденсаторами и затем между следующией парой высокочастотных кондерчиков. Чего мы этим добились?

Мы добились нулевой точки отсчета между полюсами потенциалов положительной и отрицательной полярности. В результате на выходе мы имеем достаточно стабильное напряжение как +15В так и -15В. Эту схему конечно можно еще более улучшить если добавить стабилитроны или интегральные стабилизаторы но тем не менее приведенная схема уже вполне может справиться с задачей питания операционных усилителей.

Схема с двумя диодными мостами

Эта схема на мой взгляд проще, проще в том ключе, что нет необходимости искать трансформатор с ответвлением от середины или формировать вторичную обмотку самостоятельно. Но здесь придется раскошелиться на второй диодный мост.

Диодные мосты включены так, что положительный потенциал формируется с катодов диодиков первого моста, а отрицательный потенциал выходит с анодов диодов второго моста. Здесь нулевая точка отсчета выводится между двумя мостами. Упомяну также, что здесь используются разделительные конденсаторы, они оберегают один диодный мост от воздействий со стороны второго.

Эта схема также легко подвергается различным улучшениям, но самое главное она решает основную задачу — с помощью нее можно запитать операционный усилитель.

Обратная связь ОУ

Как я уже упоминал операционные усилители почти всегда используют с обратной связью (ОС). Но что представляет собой обратная связь и для чего она нужна? Попробуем с этим разобраться.

С обратной связью мы сталкиваемся постоянно: когда хотим налить в кружку чая или даже сходить в туалет по малой нужде �� Когда человек управляет автомобилем или велосипедом то здесь также работает обратная связь. Ведь для того, чтобы ехать легко и непринужденно мы вынуждены постоянно контролировать управление в зависимости от различных факторов: ситуации на дороге, технического состояния средства передвижения и так далее.

Если на дороге стало скользко ? Ага мы среагировали, сделали коррекцию и дальше двигаемся более осторожно.

В операционном усилителе все происходит подобным образом.

Без обратной связи при подаче на вход определенного сигнала на выходе мы всегда получим одно и тоже значение напряжения. Оно будет близко напряжению питания (так как коэффициент усиления очень большой). Мы не контролируем выходной сигнал. Но если часть сигнала с выхода мы отправим обратно на вход то что это даст?

Мы сможем контролировать выходное напряжение. Это управление будет на столько эффективным, что можно просто забыть про коэффициент усиления, операционник станет послушным и предсказуемым потому что его поведение будет зависеть лишь от обратной связи. Далее я расскажу как можно эффективно управлять выходным сигналом и как его контролировать, но для этого нам нужно знать некоторые детали.

Положительная обратная связь, отрицательная обратная связь

Да, в операционных усилителях применяют обратную связь и очень широко. Но обратная связь может быть как положительной так и отрицательной. Надо бы разобраться в чем суть.

Положительная обратная связь это когда часть выходного сигнала поступает обратно на вход причем она (часть выходного) суммируется с входным.

Положительная обратная связь в операционниках применяется не так широко как отрицательная. Более того положительная обратная связь чаще бывает нежелательным побочным явлением некоторых схем и положительной связи стараются избегать. Она является нежелательной потому, что эта связь может усиливать искажения в схеме и в итоге привести к нестабильности.

С другой стороны положительная обратная связь не уменьшает коэффициент усиления операционного усилителя что бывает полезно. А нестабильность также находит свое применение в компараторах, которые используют в АЦП (Аналого-цифровых преобразователях).

Отрицательная обратная связь это такая связь когда часть выходного сигнала поступает обратно на вход но при этом она вычитается из входного

А вот отрицательная обратная связь просто создана для операционных усилителей. Несмотря на то, что она способствует некоторому ослаблению коэффициента усиления, она приносит в схему стабильность и управляемость. В результате схема становится независимой от коэффициента усиления, ее свойства полностью управляются отрицательной обратной связью.

При использовании отрицательной обратной связи операционный усилитель приобретает одно очень полезное свойство. Операционник контролирует состояния своих входов и стремится к тому, потенциалы на его входах были равны. ОУ подстраивает свое выходное напряжение так, чтобы результирующий входной потенциал (разность Вх.1 и Вх.2) был нулевым.

Подавляющая часть схем на операционниках строится с применением отрицательной обратной связи! Так что для того чтобы разобраться как работает отрицательная связь нам нужно рассмотреть схемы включения ОУ.

Схемы включения операционных усилителей

Схемы включения операционных усилителей могут быть весьма разнообразны поэтому мне врятля удастся рассказать о каждой но я постараюсь рассмотреть основные.

Компаратор на ОУ

Формулы для компараторной схемы будут следующие:

Т.е. в результате будет напряжение соответствующее логической единице.

Т.е. в результате будет напряжение соответствующее логическому нулю.

Схема компаратора обладает высоким входным сопротивлением (импедансом) и низким выходным.

Рассмотрим для начала вот такую схему включения операционника в режиме компаратора. Эта схема включения лишена обратной связи. Такие схемы применяются в цифровой схемотехнике когда нужно оценить сигналы на входе, выяснить какой больше и выдать результат в цифровой форме. В итоге на выходе будет логическая 1 или логический ноль (к примеру 5В это 1 а 0В это ноль).

Допустим напряжение стабилизации стабилитрона 5В, на вход один мы приложили 3В а к входу 2 мы приложили 1В. Далее в компараторе происходит следующее, напряжение на прямом входе 1 используется как есть (просто потому что это неинвертирующий вход) а напряжение на инверсном входе 2 инвертируется. В результате где было 3В так и остается 3В а где был 1В будет -1В.

В результате 3В-1В =2В, но благодаря коэффициенту усиления операционника на выход пойдет напряжение равное напряжению источника питания, т.е. порядка 15В. Но стабилитрон отработает и на выход пойдет 5В что соответствует логической единице.

Теперь представили, что на вход 2 мы кинули 3В а на вход 1 приложили 1В. Операционник все это прожует, прямой вход оставит без изменений, а инверсный (инвертирующий) изменит на противоположный из 3В сделает -3В.

В результате 1В-3В=-2В, но согласно логике работы на выход пойдет минус источника питания т.е. -15В. Но у нас стоит стабилитрон и он это не пропустит и на выходе у нас будет величина близкая нулю. Это и будет логический ноль для цифровой схемы.

Триггер Шмитта на ОУ

Чуть ранее мы рассматривали такую схему включения ОУ как компаратор. В компараторе сравниваются два напряжения на входе и выдается результат на выходе. Но чтобы сравнивать входное напряжение с нулем нужно воспользоваться схемой представленной чуть выше.

Здесь сигнал подается на инвертирующий вход а прямой вход посажен на землю, на ноль.

Если на входе у нас напряжение больше нуля то на выходе будем иметь -15В. Если напряжение меньше нуля то на выходе будет+15В.

Но что случится если мы захотим подать напряжение равное нулю? Такое напряжение никогда не получится сделать, ведь идеального нуля не бывает и сигнал на входе хоть на доли микровольт но обязательно будет меняться в ту или другую сторону. В результате на выходе будут полный хаос, выходное напряжение будет многократно скакать максимума до минимума что на практике совершенно не удобно.

Для избавления от подобного хаоса вводит гистерезист — это некий зазор в пределах которого сигнал на выходе не будет меняться.

Этот зазор позволяет реализовать данная схема посредством положительной обратной связи.

Представим, что на вход мы подали 5В , на выходе в первое мгновение получится сигнал напряжением в -15В. Далее начинает отрабатывать положительная обратная связь. Обратная связь образует делитель напряжения в результате чего на прямом входе операционника появится напряжение -1,36В.

На инверсном входе у нас сигнал более положительный поэтому операционный усилитель отработает следующим образом. Внутри него сигнал в 5В инвертируется и становится -5В, далее два сигнала складываются и получается отрицательное значение. Отрицательное значение благодаря коэффициенту усиления станет -15В. Сигнал на выходе не изменится пока сигнал на входе не опустится менее -1,36В.

Пусть сигнал на входе изменился и стал -2В. В нутрях это -2В инвертируется и станет +2В, а -1,36В как был так и останется. Далее все это складывается и получается положительное значение которое на выходе превратится в +15В. На прямом входе значение -1,36В благодаря обратной связи превратится в +1,36В. Теперь чтобы изменить значение на выходе на противоположное нужно подать сигнал более 1,36В.

Таким образом у нас появилась зона с нулевой чувствительностью с диапазоном от -1,36В до +1,36В. Такая зона нечувствительности носит название гистерезис.

Повторитель

Наиболее простой обладатель отрицательной обратной связи это повторитель.

Повторитель выдает на выходе то напряжение, которое было подано на его вход. Казалось бы для чего это нужно ведь от этого ничего не меняется. Но в этом есть смысл, ведь вспомним свойство операционника, он обладает высоким входным сопротивлением и низким выходным. В схемах повторители выступают в роли буфера, который оберегает от перегрузок хилые выходы.

Чтобы понять как он работает отмотаете чуток назад, там где мы обсуждали отрицательную обратную связь. Там я упоминал, что в случае с отрицательной обратной связью операционник всеми возможными способами стремится к равному потенциалу по своим входам. Для этого он подстраивает напряжение на своем выходе так, чтобы разность потенциалов на его входах равнялась нулю.

Так допустим на входе у нас 1В. Чтобы потенциалы на входах были раны на инвертирующем входе должен быть также 1В. На то он и повторитель.

Неинвертирующий усилитель

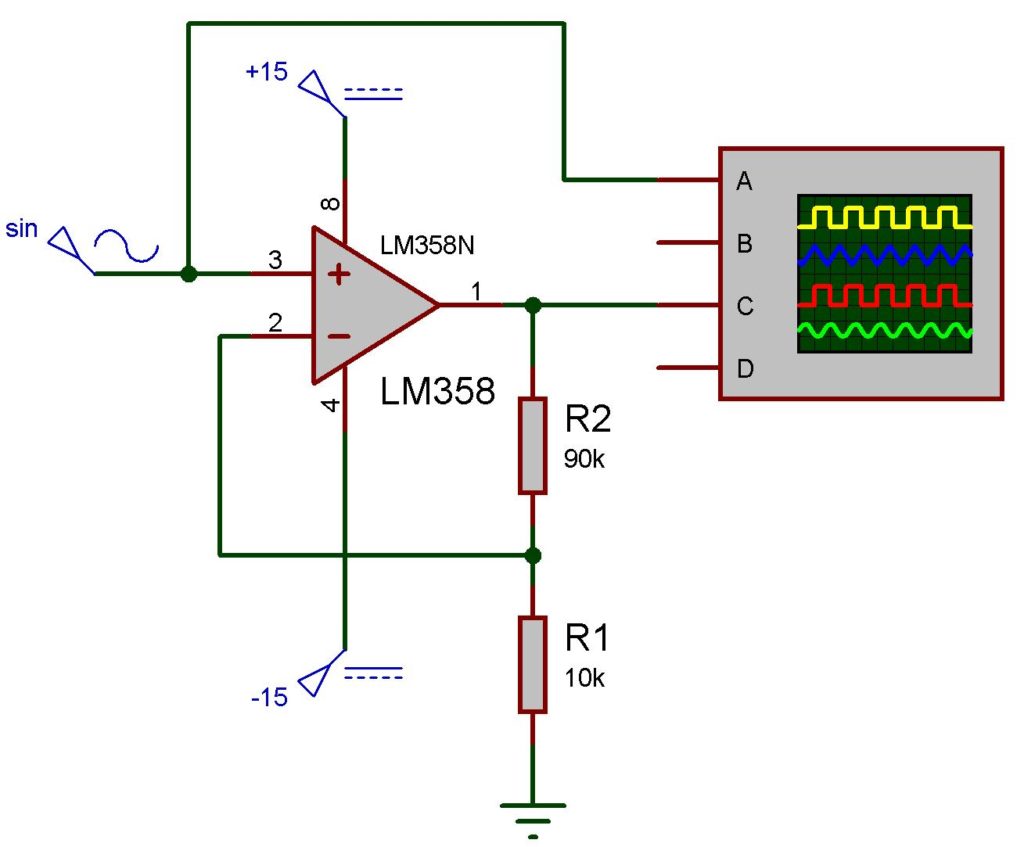

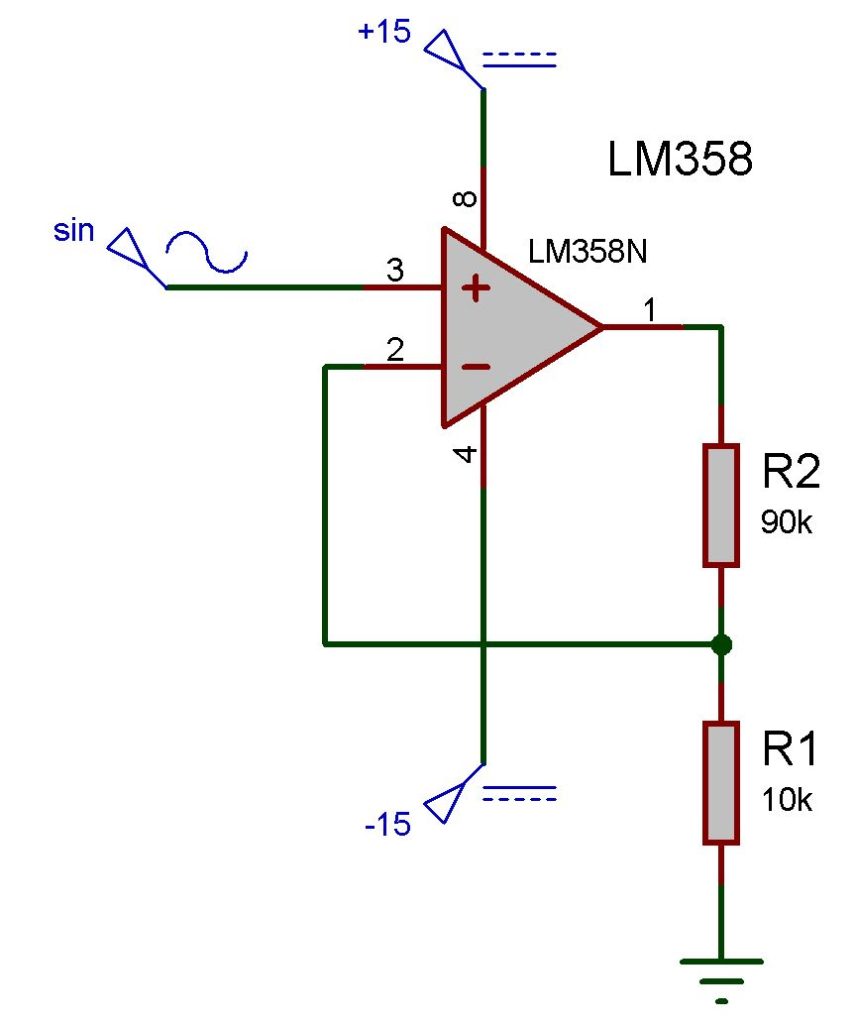

Схема неинвертирующего усилителя очень похожа на схему повторителя, только здесь обратная связь представлена делителем напряжения и посажена на землю.

Посмотрим как все это работает. Допустим на вход подано 5В, резистор R1 = 10Ом, резистор R2 = 10Ом. Чтобы напряжение на входах были равны, операционник вынужден поднять напряжение на выходе так, чтобы потенциал на инверсном входе сравнялся с прямым. В данном случае делитель напряжения делит пополам, получается, что напряжение на выходе должно быть в два раза больше напряжения на входе.

Вообще чтобы применять эту схему включения даже не нужно ничего ворошить в голове, достаточно воспользоваться формулой, где достаточно узнать коэффициент К.

Инвертирующий усилитель

И сейчас мы рассмотрим работу такой схемы включения как инвертирующий усилитель. Для инвертирующего усилителя есть такие формулы:

Инвертирующий усилитель позволяет усиливать сигнал одновременно инвертируя (меняя знак ) его . Причем коэффициент усиления мы можем задать любой. Этот коэффициент усиления мы формируем посредством отрицательной обратной связи, которая представляет собой делитель напряжения.

Теперь попробуем его в работе, допустим на входе у нас сигнал в 1В, резистор R2 = 100Ом, резистор R1 = 10Ом. Сигнал со входа идет через R1, затем R2 и на выход. Допустим сигнал на выходе невероятным образом стал 0В. Рассчитаем делитель напряжения.

1В/110=Х/100, отсюда Х = 0,91В

Получается что в точке А потенциал равен 0,91В, но это противоречит правилу операционного усилителя. Ведь операционник стремится уравнять потенциалы на своих входах. Поэтому потенциал в точке А будет равен нулю и равен потенциалу в точке B.

Как сделать так чтобы на входе был 1В а в точке А был 0В?

Для этого нужно уменьшать напряжение на выходе. И в результате мы получаем

К сожалению инвертирующий усилитель обладает одним явным недостатком — низким входным сопротивлением, которое равняется резистору R1.

Сумматор инвертирующий

А эта схема включения позволяет складывать множество входных напряжений. Причем напряжения могут быть как положительными так и отрицательными. По истине на операционниках можно строить аналоговые компьютеры. Так чтож давайте разбираться.

Основой сумматора служит все тот же инвертирующий усилитель только с одним отличием, вместо одного входа он может иметь этих входов сколько угодно. Вспомним формулку и инвертирующего усилка.Потенциал точки Х будет равен нулю поэтому сумма токов входящих с каждого входа будет выглядеть вот так:Если нашей целью является чистое сложение входных напряжений то все резисторы в этой схеме выбираются одного номинала. Это приводит также что коэффициент усиления для каждого входа будет равен 1. Тогда формула для инвертирующего усилителя принимает вид:

Ну чтож, я думаю что с работой сумматора и других схем включения на операционниках разобраться не трудно. Достаточно немножко попрактиковаться и попробовать собрать эти схемы и посмотреть что происходит с входными и выходными сигналами.

А я на этом пожалуй остановлюсь ведь в работе с операционными усилителями применяются очень много различных схем включения, это различные преобразователи ток-напряжение, сумматоры, интеграторы и логарифмирующие усилители и все их рассматривать можно очень долго.

Если вас заинтересовали другие схемы включения и хотите с ними разобраться то советую полистать книжку П.Хоровица и У.Хилла, все обязательно встанет на свои места.

А на этом я буду завершать, тем более статья получилась достаточно объемной и после написания ее нужно чутка подшлифовать и навести марафет.

Друзья, не забывайте подписываться на обновления блога, ведь чем больше читателей подписано на обновления тем больше я понимаю что делаю что-то важное и полезное и это чертовски мотивирует на новые статьи и материалы.

Кстати друзья, у меня возникла одна классная идея и мне очень важно слышать ваше мнение. Я подумываю выпустить обучающий материал по операционным усилителям, этот материал будет в виде обычной pdf книжки или видеокурса, еще не решил. Мне кажется что несмотря на большое обилие информации в интернете и в литературе все=таки не хватает наглядной практической информации, такой, которую сможет понять каждый.

Так вот, напишите пожалуйста в комментариях какую информацию вы хотели бы видеть в этом обучающем материале чтобы я мог выдавать не просто полезную информацию а информацию которая действительно востребована.

А на этом у меня все, поэтому я желаю вам удачи, успехов и прекрасного настроения, даже не смотря на то что за окном зима!

Операционные усилители. Часть 1: Введение. Модель идеального операционного усилителя

Даже после появления цифровых вычислительных машин вычисления и обработка сигналов зачастую производились средствами аналоговой электроники. Основу этих устройств составляли операционные усилители.

Операционные усилители как класс появились в качестве унифицированных элементов аналоговых вычислительных машин (АВМ) после Второй Мировой войны. На них собирались звенья, производящие математические операции: сложение, вычитание, интегрирование, дифференцирование и т.п. Слово «операционный» в названии появилось в силу этого факта. В качестве входного сигнала использовалось напряжение.

Вычисления могли быть достаточно сложными и требовать большого количества звеньев, что выдвигало достаточно жёсткие требования к унификации и стабильности характеристик операционных усилителей. Выполнение требований стабильности характеристик достигалось введением в схемы звеньев отрицательной обратной связи (ООС). Для унифицированных операционных усилителей применялась внешняя обратная связь. Характеристики такого звена определялись исключительно параметрами цепи обратной связи.

Массовое применение операционных усилителей началось со второй половины 60-х годов прошлого века, когда был налажен серийный выпуск относительно недорогих интегральных ОУ. Использование микросхем операционных усилителей стало тогда экономически целесообразным сначала в промышленной электронике, а затем и в бытовой технике.

В качестве КДПВ использована фотография советского аналога операционного усилителя LM101, одного из первых массовых интегральных ОУ.

▍ Идеальный операционный усилитель

Обычно операционный усилитель имеет два входа, инвертирующий и неинвертирующий, и один выход. ОУ усиливает разность напряжений на входах. Коэффициент передачи операционного усилителя с отключенной ООС – порядка 10 4 …10 6 (80…120 dB) в цепях постоянного тока.

Принцип действия ОУ наиболее наглядно раскрывается на модели «идеального операционного усилителя». Модель обладает следующими свойствами:

1. Входы идеального ОУ не оказывают влияния на входные сигналы и имеют бесконечно большое сопротивление и бесконечно малую ёмкость.
2. Выход идеального ОУ имеет нулевое сопротивление и может обеспечить на нагрузке любое напряжение и любой ток.
3. Коэффициент передачи идеального ОУ стремится к бесконечности и не зависит от частоты входных сигналов.
4. Время задержки распространения сигнала в идеальном ОУ равно нулю, сдвиг фаз отсутствует.
5. Охваченный ООС идеальный ОУ стремится установить равное напряжение на входах.

Схема операционного усилителя без обратной связи представлена ниже:

(2)
где:	Uвых – напряжение на выходе ОУ;
Uвх+ – напряжение на неинвертирующем входе ОУ;
Uвх- – напряжение на инвертирующем входе ОУ;
Gо – коэффициент передачи ОУ с разомкнутым контуром обратной связи.

▍ Идеальный инвертирующий усилитель

Инвертирующий усилитель является пропорциональным (усилительным) звеном. Он производит операцию умножения входного сигнала на коэффициент k.

Усилитель охвачен отрицательной обратной связью по постоянному току. Цепь обратной связи состоит из делителя напряжения, собранного на резисторах R1 и R2:

Из свойства 5 модели следует, что напряжение на инвертирующем входе ОУ U_вх- равно напряжению на неинвертирующем входе U_вх+. Поскольку, неинвертирующий вход ОУ подключен к общему проводу, на инвертирующем входе образуется потенциал 0 В.

Согласно свойству 1 модели идеального операционного усилителя, инвертирующий вход ток не потребляет, следовательно, падение напряжения на резисторе R1 равно напряжению U_вх, падение напряжения на резисторе R2 равно напряжению U_вых, токи через резисторы делителя равны.

Получаем следующее соотношение:

(5)
где:	Uвых – напряжение на выходе инвертирующего усилителя;
Uвх – напряжение на входе инвертирующего усилителя;
R1, R2 – сопротивления резисторов в цепи обратной связи инвертирующего усилителя.

Из формулы (6) видно, что коэффициент передачи идеального инвертирующего усилителя может быть в пределах от 0 до — ∞.

Входной импеданс идеального инвертирующего усилителя равен сопротивлению резистора R1, поскольку, согласно свойству 1 модели идеального усилителя на ОУ входы не потребляют ток, и на инвертирующем входе установлен потенциал 0 В согласно свойству 5.

При равенстве сопротивлений резисторов в цепи обратной связи получаем инвертирующий повторитель.

При соотношении сопротивлений резисторов R1 > R2 схема работает как инвертирующий аттенюатор, т.е. начинает «ослаблять» входной сигнал.

▍ Идеальный неинвертирующий усилитель

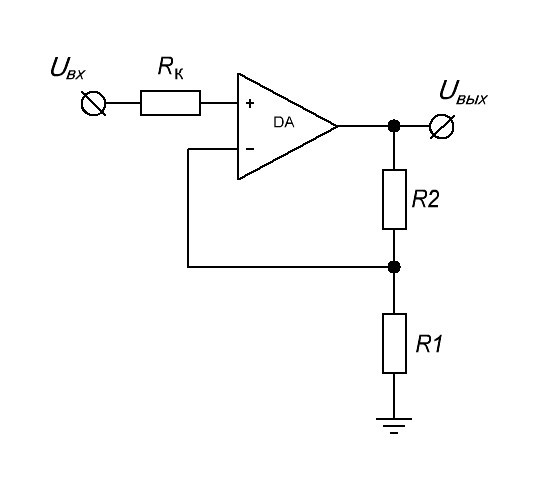

Неинвертирующий усилитель, как и инвертирующий усилитель, является пропорциональным звеном. Он производит операцию умножения входного сигнала на коэффициент k.

Усилитель охвачен отрицательной обратной связью по постоянному току. Цепь обратной связи состоит из делителя напряжения, собранного на резисторах R1 и R2. Сигнал с делителя напряжения подаётся на инвертирующий вход:

Из свойства 5 модели следует, что напряжение на инвертирующем входе ОУ U_вх- равно напряжению на неинвертирующем входе U_вх+. При этом U_вх+ равно входному напряжению U_вх.

Согласно свойству 1 модели идеального операционного усилителя, входы ОУ ток не потребляют, следовательно, падение напряжения на резисторе R1 равно напряжению U_вх, а падение напряжения на последовательно включенных резисторах делителя напряжения R1 и R2 равно напряжению U_вых.

Получаем следующее соотношение:

(7)
где:	Uвых – напряжение на выходе неинвертирующего усилителя;
Uвх – напряжение на входе неинвертирующего усилителя;
R1, R2 – сопротивления резисторов в цепи обратной связи неинвертирующего усилителя.

Из формулы (8) видно, что коэффициент передачи идеального неинвертирующего усилителя не может быть меньше единицы.

Входной импеданс идеального неинвертирующего усилителя равен импедансу неинвертирующего входа, который согласно свойству 1 модели идеального усилителя на ОУ стремится к бесконечности.

Частным случаем схемы неинвертирующего усилителя на ОУ является схема повторителя, где сопротивление R1 = ∞, а R2 = 0:

Схема имеет высокое входное и низкое выходное сопротивление, что позволяет согласовать, например, высокоомный источник сигнала с низкоомной нагрузкой.

▍ Сравнение схем инвертирующего и неинвертирующего усилителей

Обе схемы усилителей, инвертирующего и неинвертирующего, являются пропорциональными звеньями, осуществляющими операцию умножения входного сигнала на коэффициент k.

Принципиальные различия между схемами заключаются в том, что:

1. Инвертирующий усилитель изменяет знак входного сигнала, а неинвертирующий усилитель знак входного сигнала не изменяет.
2. Коэффициент передачи инвертирующего усилителя может быть меньше единицы, а коэффициент передачи неинвертирующего усилителя меньше единицы быть не может.
3. Входное сопротивление неинвертирующего усилителя определяется входным сопротивлением применённого ОУ, а входное сопротивление инвертирующего усилителя определяется сопротивлением резисторов в цепи обратной связи.

Увеличение входного сопротивления инвертирующего усилителя резистором R1 требует пропорционального коэффициенту передачи k увеличения сопротивления резистора R2. Предотвратить чрезмерное увеличение сопротивления резистора R2 можно применением в цепи ООС усилителя Т-моста:

Входное сопротивление инвертирующего усилителя с Т-мостом приблизительно равно сопротивлению резистора R1.

При k = 10 и сопротивлении R1 = 500 кОм в схеме инвертирующего усилителя с делителем напряжения в цепи обратной связи сопротивление резистора R2 должно быть 5 МОм.

В случае инвертирующего усилителя с Т-мостом, при k = 10, сопротивлении R1 = 499 кОм и сопротивлении R4 = 100 Ом, сопротивление резисторов R2 и R3 будет равно 22.6 кОм. Расчёт цепи обратной связи в этом случае сложней, но применение Т-моста в цепи обратной связи при больших значениях сопротивления резистора R1 обеспечивает более стабильную работу усилителя.

▍ От автора

Данный цикл публикаций состоит из семи частей. Краткое содержание публикаций:

Неинвертирующий усилитель на ОУ

Неинвертирующий усилитель является базовой схемой с ОУ. Выглядит он до боли просто:

В этой схеме сигнал подается на НЕинвертирующий вход ОУ.

Итак, для того, чтобы понять принцип работы этой схемы, запомните самое важное правило, которое используется для анализа схем с ОУ: выходное напряжение ОУ стремится к тому, чтобы разность напряжения между его входами была равна нулю.

Принцип работы неинвертирующего усилителя на ОУ

Итак, давайте инвертирующий вход обозначим, буквой A:

Следуя главному правилу ОУ, получаем, что напряжение на инвертирующем входе равняется входному напряжению: U_A=U_{вх .} U_A снимается с делителя напряжения, который образован резисторами R1 и R2. Следовательно:

Коэффициент усиления по напряжению высчитывается как K_U = U_вых /U_вх.

Подставляем сюда ранее полученные значения и получаем, что K_U = 1+R2/R1.

Как работает неинвертирующий усилитель на ОУ на примере

Это также можно легко проверить с помощью программы Proteus. Схема будет выглядеть вот так:

Давайте рассчитаем коэффициент усиления K_U. K_U = 1+R2/R1=1+90к/10к=10. Значит, наш усилитель должен ровно в 10 раз увеличивать входной сигнал. Давайте проверим, так ли это. Подаем на неинвертирующий вход синусоиду с частотой в 1кГц и смотрим, что имеем на выходе. Для этого нам потребуется виртуальный осциллограф:

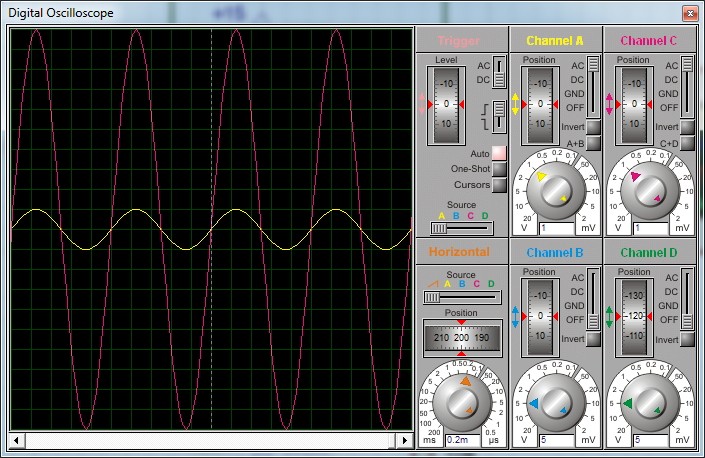

Входной сигнал — это желтая осциллограмма, а выходной сигнал — это розовая осциллограмма:

Как вы видите, входной сигнал усилился ровно в 10 раз. Фаза выходного сигнала осталась такой же. Поэтому такой усилитель называют НЕинвертирующим.

Но, как говорится, есть одно «НО». На самом же деле в реальном ОУ имеются конструктивные недостатки. Так как Proteus старается эмулировать компоненты, приближенные к реальным, давайте рассмотрим амплитудно-частотную характеристику (АЧХ), а также фазо-частотную характеристику (ФЧХ) нашего операционника LM358.

АЧХ и ФЧХ неинвертирующего усилителя на LM358

На практике, для того, чтобы снять АЧХ, нам надо на вход нашего усилителя подать частоту от 0 Герц и до какого-то конечного значения, а на выходе в это время следить за изменением амплитуды сигнала. В Proteus все это делается с помощью функции Frequency Responce:

По оси Y у нас коэффициент усиления, а по оси Х — частота. Как вы могли заметить, коэффициент усиления почти не изменялся до частоты 10 кГц, потом стал стремительно падать с ростом частоты. На частоте в 1МегаГерц коэффициент усиления был равен единице. Этот параметр в ОУ называется частотой единичного усиления и обозначается как f_1. То есть по сути на этой частоте усилитель не усиливает сигнал. Что подали на вход, то и вышло на выходе.

В проектировании усилителей важен такой параметр, как граничная частота среза f_гр . Для того, чтобы ее вычислить, нам надо знать коэффициент усиления на частоте K_гр:

K_гр= K_Uo / √2 либо = K_Uo х 0,707 , где K_Uo — это коэффициент усиления на частоте в 0 Герц (постоянный ток).

Если смотреть на АЧХ, мы увидим, что на нулевой частоте (на постоянном токе) у нас коэффициент усиления равен 10. Вычисляем K_гр.

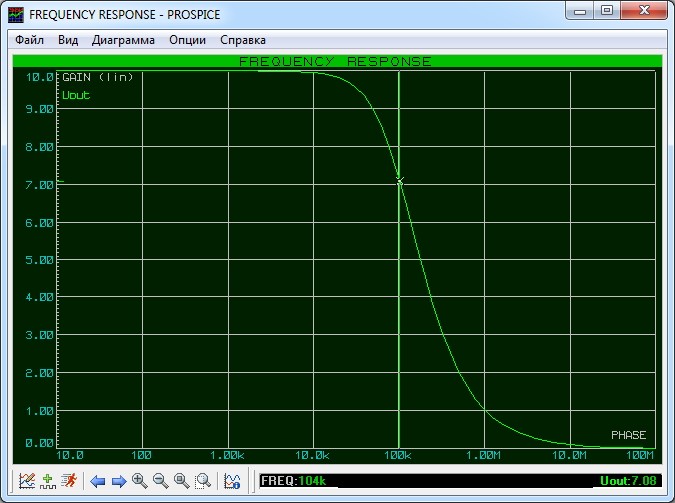

Теперь проводим горизонтальную линию на уровне 7,07 и смотрим пересечение с графиком. У меня получилось около 104 кГц. Строить усилитель с частотой среза, более, чем f_гр не имеет смысла, так как в этом случае выходной сигнал усилителя будет сильно затухать.

Также очень просто определить граничную частоту, если построить график в децибелах. Граничная частота будет находиться на уровне K_Uo-3dB. То есть в нашем случае на уровне в 17dB. Как вы видите, в этом случае мы также получили частоту среза в 104 кГц.

Ну ладно, с частотой среза вроде бы разобрались. Теперь нам важен такой параметр, как ФЧХ. В нашем случае мы вроде бы как получили НЕинвертирующий усилитель. То есть сдвиг фаз между входным и выходным сигналом должен быть равен нулю. Но как поведет себя усилитель на высоких частотах (ВЧ)?

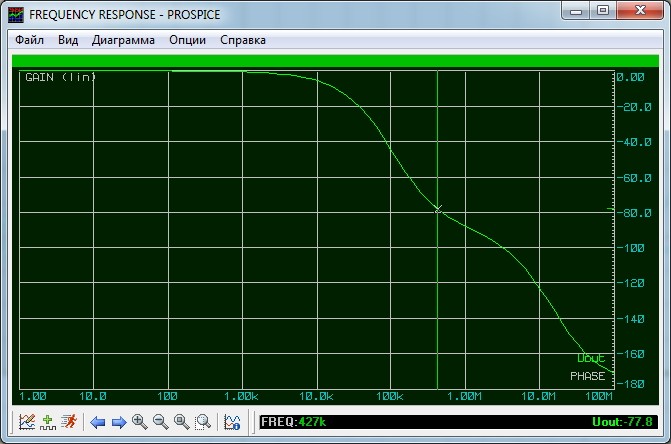

Берем такой же диапазон частот от 0 и до 100 МГц и смотрим на ФЧХ:

Как вы видите, до частоты в 1 кГц неинвертирующий усилитель действительно работает как надо. То есть входной и выходной сигнал двигаются синфазно. Но после частоты в 1 кГц, мы видим, что фаза выходного сигнала начинает отставать. На частоте в 100 кГц она уже отстает примерно на 40 градусов.

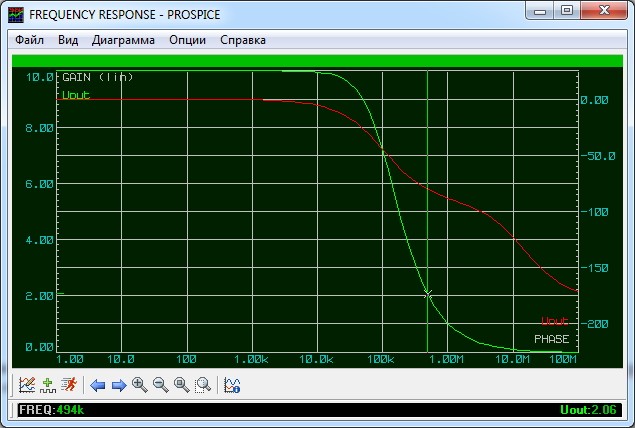

Для наглядности АЧХ и ФЧХ можно разместить на одном графике:

Также в схемах с неинвертирующим усилителем часто вводят компенсирующий резистор R_K .

Он определяется по формуле:

и служит для того, чтобы обеспечить равенство сопротивлений между каждым из входов и землей. Более подробно мы это разберем в следующей статье.
