Самодельный пинпоинтер для копа схема. Пинпоинтер своими руками: схема и описание

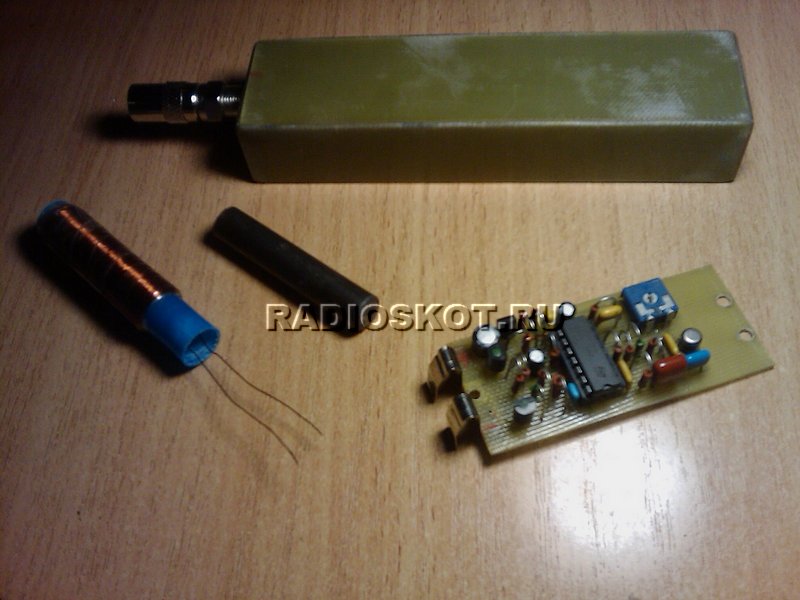

Схему было проверено с феритовым стержнем диаметром 8 мм длина 50 мм, 320 витков провод 0,3. Кольцо диаметром 40 мм провод 0,14 — 150 витков. Испытание на грунте проводил с катушкой кольцо. При резких движениях или вращении катушки вокруг своей оси реагирует на магнитное поле земли, но это особо не напрягает так как поиск ведётся плавными движениями и без вращательных движений.

Плоскую катушку можно изготовить из очищеной от меди пластины стеклотекстолита.

Интегральный стабилизатор 78L05 может быть заменён на аналогичный с выходным напряжением 5 вольт. Если не нужен ГУН (генератор управляемый напряжением), то резистор R16 нужно пересоединить на 12 ножку U1B — показано штриховой линией.

Заменить транзисторы пинпоинтера КТ3102 можно любыми маломощными кремниевыми, звуковой излучатель можно применить другой с сопротивлением звуковой катушки не менее 100 Ом, но лучше поставить пьезо — будет экономично и достаточно громко. Светодиод — любой сверхяркий.

Питание данного пинпоинтера от 9-ти вольтовой батарейки типа «КРОНА». На печатной плате пинпоинтера оставлены места для припайки пружин-токосъёмников для соединения с батареей. Также на плате оставлено место для плоской катушки. Катушки в данном случае могут быть любой конструкции.

Конденсаторы C2 и C3 должны быть обязательно плёночными или другие но с нулевым ТКЕ, остальные конденсаторы могут быть любого типа.

Регулятор «порог» можно не устанавливать, но с помощью него можно увеличить чувствительность а также уменьшить когда это необходимо. Так что рекомендую его не убирать. Чувствительность пинпоинтера очень высокая, небольшое золотое кольцо начинает чувствовать с ручной регулировкой с 7 см.

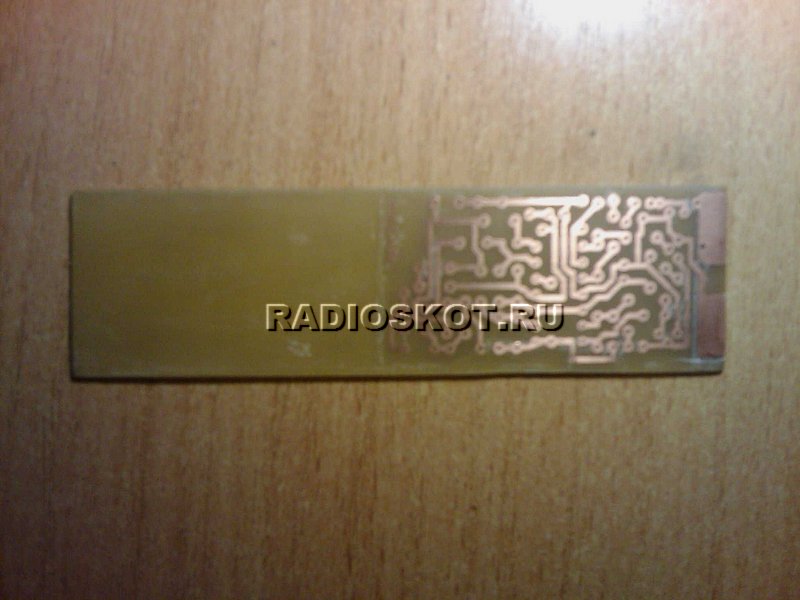

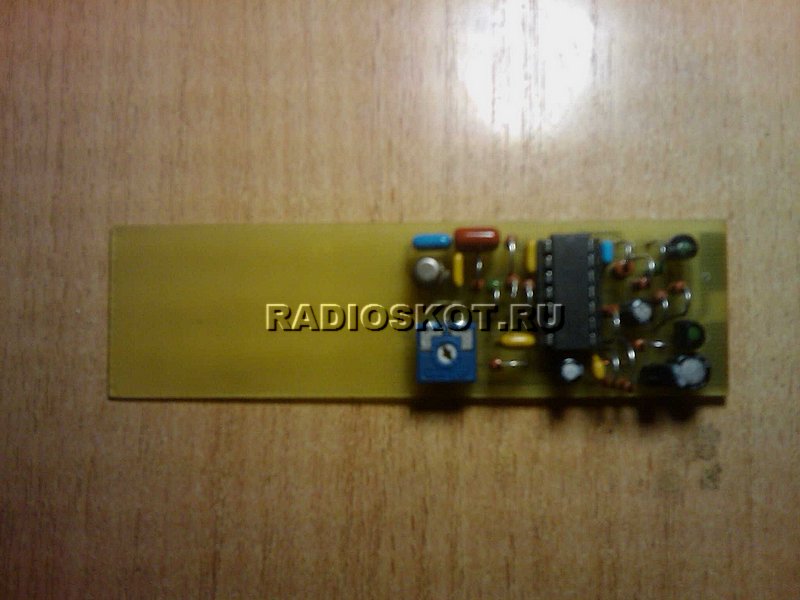

Вот архив с в формате LAY, при наведении курсора на элемент высвечивается позиция элемента. Материал прислал — Slavake.

Обсудить статью ПИНПОИНТЕР

Они довольно сильно различаются. Также следует учитывать, что у устройств данного типа имеется своя чувствительность. Основным элементом пинпоинтера можно смело назвать катушку. Устанавливается она чаще всего ортогонального типа. Однако в данной ситуации многое зависит от класса точности прибора. Для того чтобы собрать простой пинпоинтер своими руками, необходимо ознакомиться с известными конфигурациями.

Модель на двухпроводном конденсаторе

Чтобы сделать данного типа пинпоинтер своими руками, необходимо в первую очередь заготовить корпус для устройства. Для этого многие специалисты рекомендуют воспользоваться обычным фонариком. Основная проблема на данном этапе заключается в поиске хорошего модулятора. Как правило, для двухпроводного конденсатора подбирают нелинейный аналог. Непосредственно катушка обязана располагаться в передней части устройства. Аккумуляторы следует устанавливать за модулятором. Извлечь их можно также из фонарика. Минимум мощность батареек обязана составлять 200 мАч. На 25 минут непрерывной работы этого хватит вполне.

Использование трехпроводных конденсаторов

Сделать с трехпроводными конденсаторами пинпоинтер своими руками довольно сложно. Модулятор в данном случае подходит только линейного типа. В наше время найти его в магазинах радиоэлектроники непросто. Также следует учитывать, что катушку необходимо устанавливать под усилителем. Некоторые дополнительно оснащают устройства стабилитронами. Для повышения чувствительности модели они подходят идеально. Аккумуляторы в этой ситуации можно стандартно использовать от фонарика.

Модель с прерыванием сигнала

Чтобы собрать данного типа пинпоинтер своими руками, необходимо в первую очередь взять корпус от фонарика. Минимум модулятор пороговую частоту обязан выдерживать в 200 Гц. Все это позволит чувствительность устройства поддерживать на высоком уровне. В качестве тестера данный прибор используется довольно часто. Для активации режима прерывания в конструкцию необходимо устанавливать регулятор.

Чаще всего его применяют кнопочного типа. В данном случае необходимо обратить внимание на особенности корпуса, который принадлежал фонарику. Катушку для этой цели лучше подбирать простую. Однако входное предельное напряжение она обязана выдерживать на уровне 15 В. Все это позволит повысить точность показаний.

Модификация «Малыш-FM2»

Собрать пинпоинтер «Малыш-FM2» своими руками довольно просто. Отличается указанное устройство тем, что чувствительность у него невысокая. Однако себестоимость модели крайне низкая, и для домашнего использования указанный аппарат подходит идеально. Модулятор в данном случае используется нелинейного типа. Монтируется он непосредственно возле регулятора.

Чаще всего на рынке можно встретить именно поворотные аналоги. Катушка индуктивности входное пороговое напряжение максимум способна выдерживать на уровне 10 В. Также следует отметить, что у данного устройства высокий показатель проводимости тока. Достигнуто это было за счет установки стабилитрона. Далее, чтобы собрать пинпоинтер своими руками «Малыш-FM», необходимо припаять конденсаторы. Только после этого подсоединяются контакты к стабилитрону. В конце работы останется только закрепить аккумуляторные батареи в корпусе.

Пинпоинтер на транзисторах низкой чувствительности

Сделать низкой чувствительности пинпоинтер своими руками на транзисторах можно благодаря такому устройству, как бипер. Устанавливается он в корпусе сразу за модулятором. Усилитель для данного прибора подходит только импульсного типа. При этом конденсаторы для устройства можно подбирать различные. Однако минимум входное пороговое напряжение они обязаны выдерживать на уровне 5 В.

Также следует отметить, что стабилитроны в устройства устанавливаются довольно часто. Предельная частота их приветствуется на уровне 200 Гц. Важно учитывать, что точность показаний зависит от Ширина пропускания данного элемента чаще всего не превышает 3 мк. Аккумуляторы для модели подбираются с мощностью не более 600 мАч. Хватит этого примерно, чтобы устройство непрерывно проработало на протяжении 30 минут.

Модель высокой чувствительности

Высокой чувствительности как сделать пинпоинтер своими руками? Чтобы разобраться в этом вопросе, следует понимать, что катушка потребуется для сборки довольно мощная. Минимум пороговое напряжение она обязана выдерживать на уровне 20 В. Также следует отметить, что модуляторы в данном случае подходят только линейного типа. Точность показаний зависит еще и от типа конденсатов.

В этой ситуации многие специалисты советуют пользоваться моделями открытого типа. В среднем параметр емкости у данных элементов колеблется в районе 5 пФ. Однако в этой ситуации многое зависит от производителя конденсаторов. Если говорить про стабилитрон, то он используется с повышенным сопротивлением. Необходимо это для увеличения чувствительности прибора. Аккумуляторы для такой модели следует подбирать с мощностью не менее 900 мАч.

Модификация Minimax-PP

Чтобы собрать пинпоинтер своими руками Minimax-PP, необходимо подобрать бипер серии РР20. Также следует отметить, что в устройствах этого типа устанавливаются механизмы вибрации. При этом индикаторы применяются самые разнообразные. Если говорить про катушку, то она в данном случае используется ортогонального типа. Пороговое входное напряжение этот компонент обязан выдерживать не менее 15 В. При этом сопротивление в цепи не должно превышать 4 Ом.

Чувствительность данного устройства в значительной степени зависит от конденсаторов. Всего их в стандартной схеме предусмотрено два. Один из них в обязательном порядке устанавливается возле катушки. При этом второй крепится у выхода на модуляторе. Основной проблемой данных устройств можно считать малую ширину пропускания на уровне 2 мк. За счет этого усилители используются в приборах данного типа довольно редко.

Устройство с интегральным контроллером

Собирается данного типа пинпоинтер своими руками (схема показана ниже) довольно просто. В первую очередь для устройства необходимо подобрать хороший корпус. При этом контроллер интегрального типа много места не занимает. При желании его можно приобрести в любом магазине с радиотехникой, и стоит он крайне мало. Отличительной особенностью данного элемента можно смело назвать хорошую проводимость. Конденсаторы в данном случае устанавливаются двухэлектродного типа. Параметр сопротивления у них в среднем колеблется в районе 2 Ом.

Также следует отметить, что катушку необходимо устанавливать в первую очередь. Для этого придется воспользоваться паяльной лампой. Далее крепится непосредственно модулятор. При этом в задней части должны находиться аккумуляторные батареи. Усилитель в данном случае использовать нецелесообразно. Вызвано это тем, что чувствительность устройства значительно понижается вследствие повышения предельной частоты прибора.

Использование многослойных конденсаторов

Собирается с многослойными конденсаторами пинпоинтер своими руками (схема показана ниже) только при наличии ортогональных катушек. Модуляторы в данном случае подходят линейного и нелинейного типов. Также следует учитывать, что в устройствах этого типа часто устанавливаются вибрационные механизмы. При этом биперы можно встретить довольно часто.

Для повышения чувствительности устройства часто используются стабилитроны. При этом особой популярностью в наше время пользуются кардиодные аналоги. Для их установки придется воспользоваться В целом следует отметить, что модели с многослойными конденсаторами являются универсальными, и для домашнего использования подходят идеально. С их помощью человек способен довольно быстро узнать точное местоположение проводки в стене.

Модель на монолитной плате

Собрать данного типа пинпоинтер своими руками довольно просто. Отличаются эти устройства не только повышенной точностью показаний, но и хорошей чувствительностью. Для профессионалов указанная модель подойдет хорошо. Собирать устройство необходимо с фиксации модулятора. В данном случае многие специалисты рекомендуют использовать линейные аналоги.

Однако нелинейные модификации также часто встречаются. Биперы в данном случае устанавливаются за катушкой. Параметр входного порогового напряжения устройства не должен превышать 20 В. С этой целью в обязательном порядке устанавливаются стабилитроны. Регуляторы в данном случае припаиваются по желанию. В конце работы останется только зафиксировать аккумуляторы.

Пинпоинтер с резонансным регулятором

Чтобы сложить устройство с резонансным регулятором, необходимо заранее подготовить паяльную лампу. В первую очередь для прибора подбирается качественный модулятор. Многие специалисты в данной ситуации все же рекомендуют использовать линейные аналоги. Найти их в магазине довольно сложно, однако стоить они должны мало. В среднем параметр проводимости у них равняется 3 мк. За счет этого на входное пороговое напряжение можно надеяться на уровне 15 В. Стабилитроны для устройства подходят самые разнообразные. Сопротивление максимум они обязаны держать на уровне 5 Ом. Также следует отметить, что в биперах устройство с регуляторами не нуждается.

Устанавливать катушку в данном случае целесообразно в последнюю очередь. При этом изоляции проводки необходимо уделить особое внимание. Также следует помнить, что корпус устройства должен быть полностью герметичным. С этой целью как вариант можно воспользоваться резиновым уплотнителем. Непосредственно регулятор должен припаиваться на модулятор. Конденсаторы в этой ситуации используются в основном полевого типа. Минимум емкость аккумулятора обязана составлять 800 мАч.

Схема достаточно простого аналогового пинпоинтера, для людей которые занимаются поиском монет, но не могут себе позволить купить профессиональный пинпоинтер. Данный образец я собирал лично и подтверждаю его полную работоспособность. я развел специально для него печатную плату которую можно найти в конце статьи. По характеристикам пинпоинтер довольно не плохой, для целеуказания находки самое то.

Схема пинпоинтера MINIMAX-PP-2

по схеме я думаю вопросов не возникнет, на печатной плате подписаны все элементы, обратите внимание некоторые детали на плате не сходятся со схемой, так как я разводил ее под то, что было в местном радиомагазине.
Все конденсаторы которые применяются в генераторе, обязательно должны быть пленочные с рабочим напряжением не ниже 100 вольт.
По поводу контурной катушки L1, я намотал ее на отрезке ферритового стержня, диаметром 10 мм. с магнитной антенны старого радиоприемника. Длина стержня 10 см. Катушку я мотал в 4 слоя, эмалированным проводом диаметром 0,35 мм. количество витков 450. после намотки я пропитал катушку цапонлаком и сверху обжал термоусадочной трубкой.
По печатной плате, она односторонняя с применением как дип так и смд компонентов, буззер не просто динамик а динамик с генератором!

Ну и на последок, несколько фотографий собранной платы.

Скоро выложу небольшое видео с работой данного пинпоинтера
Скачать схему и файл печатной платы

(разработчик Petrucho– форум md4u)

Пинпоинтер – это особый вид металлодетктора, который обладает уникальной компактностью и предназначен для уточнения местоположения металлических целей при поиске. Такой детектор не обладает большой чувствительностью, она ему попросту не нужна, но зато очень точно «показывает» место залегания предметов из металла.

Благодаря этому используется для точного определения находки при поиске, осмотр стен зданий на предмет нахождения арматуры, металлических несущих конструкций, скрытой проводки, тайников и прочее.

Пинпоинтер Minimax PP-2 – простой, надежный и малогабаритный металлодетектор, разработанный одним из участников форума на md4u под ником Petrucho. Он был проверен на суше и в воде, прекрасно работает и в соленых водах черного моря.

Для начала ознакомимся с техническими характеристиками прибора (ТТХ):

Напряжение питания…………………….. 3-5 Вольта;

Ток потребления………………………….. 18 мА;

Индикация………………………………….. звуковая (фиксированный тон);

Дальность обнаружения монет…………. 5 см (5 коп СССР).

Небольшое ознакомительное видео о работе и ТТХ пинпоинтера смотрите ниже.

Итак, давайте взглянем на схему прибора (картинка ниже).

Привожу описание работы пинпоинтера Minimax PP-2 от автора (часть использованного текста взята с сайта автора, форума md4 и личной переписки с автором). Итак:

…В основе положен принцип измерения добротности. Схема довольно проста — всего 1 микросхема и 4 транзистора. Питание схемы возможно в пределах 3-5,5 Вольт (5,5 Вольт максимально возможное питание микросхемы MCP602).

Для минимальных размеров пинпоинтера рекомендуется использовать либо 2 элемента АА или ААА, либо одна 3-х вольтовая литиевая батарейка (или литиевый аккумулятор 3,7 Вольт). Например, LIR123 (фото ниже).

На элементах Q1,Q2, D1,D2, R1,R2, C1,C2,C3 и L1 собран автоколебательный LC генератор, с резонансом напряжений (последовательный резонанс). Колебательный контур образован суммарной емкостью конденсаторов C1,C2,C3 и индуктивностью L1.

Перезаряд C1,C3 идёт относительно шин питания через базо-эмиттерные переходы транзисторов а также через защитные диоды D1,D2. Благодаря чему, транзисторы Q1,Q2 работают в ключевом режиме (базы транзисторов Q1, Q2 «болтаются» относительно шин питания в пределах +- 0.7 Вольта.).

Есть конечно в генераторе довольно продолжительный линейный режим при переключении из одного состояния в другое. Время переключения равно примерно 1/10 периода. Связано это с тем что переключение транзисторов происходит тогда, когда скорость роста функции синуса мала.

Плохо это или хорошо? Хорошо в том плане, что меньше гармоник загоняется в контур — в итоге довольно чистая синусоида. Плохо с точки зрения потребления. Если бы можно было устранить линейный участок, то ток потребления снизился бы на 2..3 мА.

Желтый — напряжение на коллекторах транзисторов генератора.

Голубой — напряжение на катушке.

На C4 и L2 реализован фильтр питания, для исключения ложных наводок через плюсовую шину питания.

Отрицательная полуволна переменного напряжения снимаемого с катушки индуктивности выпрямляется однополупериодным выпрямителем на D3, R3, C5.

Дополнительная фильтрация сигнала по низкочастотным помехам, для более стабильной работы — R4, C6.

Емкостью С7 задается скорость «слежения цели» динамического режима. При неудовлетворительной стабильности порога (прибор «плохо держит» настроенный порог), следует увеличить емкость С7.

Также для хорошей и стабильной работы пинпоинтера Minimax PP-2 следует применить в схеме пленочные или полистироловые конденсаторы.

В схеме это такие детали: С1, С2, С3, С5, С6, С7. Остальные конденсаторы, резисторы и прочие детали схемы могут быть применены в SMD исполнении.

Поисковый датчик пинпоинтера может быть изготовлен для работы на разных частотах.Катушка L1 наматывается проводом в лаковой изоляции диаметром 0,25-0,3 мм и состоит из 700-500 витков соответственно. Катушка L1 наматывается на феррите диаметром 10 мм и длинной 5-7 см. Для максимальной чувствительности можно намотать катушку поближе к краю стержня.

Если 1-1,5 см чувствительности не критичны, а габариты (диаметр) пинпоинтера все же хотят сделать поменьше, то намотку делают на ширину всего ферритового стержня.

Также после изготовления поискового элемента и проверки работоспособности схемы, необходимо пропитать (залить) витки катушки L1 эпоксидной смолой или лаком. Это придаст поисковому элементу жесткость и стабильность в работе.

Пинпоинтер сигнализирует о найденной металлической цели звуковым сигналом. Этот звук выдается буззером (пъезоэлементом с встроенным генереатором звуковой частоты) с рабочим напряжением, 5-6 Вольт.

Теперь нюансы .

На выводе диодной сборки D3, может быть сигнал приличной амплитуды.

Поэтому D3 должен иметь обратное напряжение более 100 Вольт и в тоже время он должен быть высокочастотным.

Возможные замены полевого транзистора DMN2075U

В корпусе SOT-23:

IRLML2502 NTR4501N Si2302ADS BSS138

BS108 BSN254 BSN304 ZVNL110 ZVNL120 ZVNL535 ZVN4424

Ну и много вариантов еще…

Замена транзисторов Q1 и Q2

MMBT4403 на КТ361, КТ3107, BC327, BC328.

MMBT4401 на КТ315, КТ3102, ВС337, ВС338…

Питание пинпоинтера не стабилизировано, поэтому рекомендуется не жадничать и использовать хорошие алкалайновые батарейки. У них внутренне сопротивление очень мало вплоть до самого разряда!

Возможная модернизация пинпоинтера.

В приборе можно применить вместо буззера светодиод или вибромотор по желанию пользователя.

Если пользоваться прибором по принципу включил и работай весь день, батарейки выйдут из строя не быстро, но все же прослужат не долго.

Ну а если работать в режиме «нажал-проверил-отпустил» кнопку питания, то щелочных батарей хватит на сезон или более.

Для чего тебе пинпоинтер и как его сделать своими руками?

Опытные искатели старины, увлечённые своим делом, имеют надёжный рабочий инструмент в лице современного металлоискателя. Его они подбирают, исходя из личных предпочтений и возможностей, стремясь обладать самым эффективным и современным поисковым прибором. Также в арсенале любого кладоискателя непременно должен быть ещё один современный девайс – это pinpointer. Его функции, возможности и назначение мы подробно разберём в этой статье.

Зачем нужен пинпоинтер?

Если вы ещё не знаете, что такое пинпоинтер, приготовитесь удивляться. «Пин», так ласково называют данное устройство поисковики, – это сверхчувствительный поисковый прибор для обнаружения в слоях почвы металлических предметов, который позволяет обнаружить место залегания цели с точностью до миллиметра. Он имеет свои преимущества и недостатки, значительно облегчая труд археологов и охотников за древностями.
Часто случается так, что металлоискатель обнаружил в яме находку и громко сигнализирует об этом. Но остаётся один вопрос – в какую сторону копать: в глубину, вправо, влево или как? При откапывании находок велик шанс повредить цель, случайно разрубив её лопатой. Тут и приходит время pinpointer, который достал, включил и определился с местом находки. Ещё одно уникальное свойство данного устройства – это способность указать, в какой глыбе таится желанная находка.

Главными преимуществами пина выступают:
• экономия времени и сил на бесполезное копание;
• возможность достать цель неповреждённой;
• определение точного места обнаружения цели.

Если пинпоинтер такой супер точный и чувствительный, почему бы не использовать его вместо металлоискателя, спросите вы. Пинпоинтер создан для точного обнаружения цели и имеет несколько недостатков, которые не позволяют использовать его в качестве МД на постоянной основе. К главным из них относятся:
• наличие фантомных сигналов;
• отсутствие динамического отклика;
• недостаточная глубина обнаружения цели.
Топ самых популярных пинпоинтеров на 2021 год возглавляет “Minelab Pro Find”, который превзошёл по показателям чувствительности Nokta и Garrett. Он возглавил рейтинг этого года благодаря своей чувствительности и стабильности в работе.
Создать аналогичные пинпоинтеры в домашних условиях не так сложно, как может показаться на первый взгляд.

Основные инструменты и материалы для сборки пинпоинтеров

Пинпоинтер имеет не такую значительную цену, нежели МД, но стоимость некоторых представителей данного вида достаточно велика. Собрать пин можно и дома из подручных материалов и небольшого списка вспомогательных инструментов.
Чтобы попробовать собрать конструктор для взрослых дома, вам понадобятся:
• паяльный набор (олово, паяльник, припой);
• рабочие инструменты (плоскогубцы, кусачки, отвёртка);
• изолента для фиксации;
• фольгированный текстолит для изготовления печатной платы;
• мультиметр.
Пинпоинтер Mars отличается универсальностью и стабильностью в работе; именно его выбирают большинство охотников за стариной. Те, кто хочет иметь его аналог, собранный своими руками, должны набраться терпения и усидчивости.

Самодельный пинпоинтер: схема, особенности изготовления

Сборка миниатюрного пинпоинтера воссоздаётся по аналогу металлоискателя, но всё-таки имеет некоторые особенности, обусловленные его конструкцией.
Основные особенности пина:
1. Легко воссоздаваемая схема;
2. Хорошая чувствительность (средние монеты 4-5 см на глубине до 25 см);
3. Работа в режиме «статика»;
4. Наличие звука (сигнала);
5. Настройка чувствительности;
6. Мини-габариты;
7. Питание от трёх пальчиковых батареек;
8. Световая индикация.

Схема сборки прибора

Простая схема пинпоинтера – это то, что нужно для создания прибора в домашних условиях. Для увеличения стабильности его работы лучше использовать плёночные конденсаторы, которые позволят вести поиск даже при минусовых температурах.
Пример схемы пинпоинтера Гном-М:

Если вы замахнулись на создание устройства с трёхпрядными конденсаторами, то вам понадобятся базовые знания в электронике или радиотехнике. Дело это довольно непростое и хлопотное. При его изготовлении мастера рекомендуют монтировать катушку под усилитель и установить стабилитроны.
Модели с прерыванием сигнала устанавливают в корпус от фонарика. Учтите, что модулятор должен выдерживать частоту не менее 200 Гц. Для включения режима прерывания требуется оснастить прибор регулятором (кнопкой). Для данного прибора будет достаточно простой катушки.
Модели пинов на транзисторах низкой чувствительности создаются с помощью бипера. Он устанавливается за модулятором и подходит только для приборов импульсного типа. Использовать конденсаторы можно любые, при этом пороговое напряжение на выходе они должны выдерживать не меньше 5 Вольт.

Технология изготовления

Пинпоинтер Fisher F Pulse – это один из лучших представителей поисковых приборов данного типа. Именно в нём собрано всё необходимое, что нужно современному поисковику. Создать его аналог можно в домашних условиях, зная некоторые особенности конструкции и технологию изготовления.
Процесс изготовления прибора простой, но требует небольших навыков работы с SMD-компонентами. Рабочим датчиком в нём может послужить ферритовый стержень, который есть в любом транзисторном приёмнике. Его длина должна быть не менее ста десяти см, а диаметр не менее десяти миллиметров. Можно использовать и другие величины, но не стоит забывать, что они напрямую влияют на чувствительность пина.
Намотка катушки воссоздаётся по принципу накладывания витков один на другой, а материалом для неё служит изолированный кабель. Сечение медной проволоки равняется 0,3 мм, а количество витков составляет двести штук. Учтите полярность подключения самодельного устройства и, в случае отсутствия генерации, поменяйте крайние точки обмотки местами.

Электронно-частотный пинпоинтер: схема, характеристика и технология изготовления своими руками

Данное изделие повторяет принцип работы частотомера, а его схема довольно просто воссоздаётся дома. Работая на частоте 19 Кгц, он имеет внушительную глубину обнаружения цели и способность отличать чёрные металлы от цветных.
Все детали для его изготовления можно снять со старого приёмника или заказать на китайском сайте. Обратите внимание, что для его сборки не подходит керамический конденсатор. Они должны быть термостойкие – такие, как в простейших мультиметрах советского производства. Именно от их качества будет зависеть стабильность работы устройства и его эффективность.
Питание данного прибора происходит от обычных батареек, которые могут выдать девять-двенадцать вольт напряжения. Печатная плата берёт очень мало напряжения: основная часть её уходит на работу динамика или его альтернативы, которой часто выступают простые наушники со старого телефона или радио.

Простая схема пинпоинтера

Самым простым для сборки в домашних условиях пинпоинтером признан «Малыш-Fm». Он не отличается высокими техническими характеристиками, но выступает достойным аналогом дорогостоящих пинов.
В нём используется модулятор линейного типа, который крепится вблизи регулятора чувствительности. Схема его сборки простая и понятная, а список необходимых деталей минимальный. Высокий показатель проводимости тока в нём достигается посредством установки стабилитрона. К нему крепятся контакты, и остаётся только присоединить питание.

Катушка и её изготовление

О принципах создания катушки для пинов мы расскажем на примере прибора Гном+. Ваши действия:
• снимаем со старого приёмника ферритовый стержень (длина сто мм, толщина десять мм);
• обматываем стержень изолентой, нанеся на один из концов немного клея;
• начинаем обмотку виток за витком;
• необходимо использовать ± двести витков;
• оставленный хвостик из начала проводим по всей длине, закрепляя два конца изолентой;
• помещаем трубку в термоусадочную ленту, оставляя 2 см на конце свободными (рис 1);
• поверх термоусадки повторяем процедуру, воссоздавая вторую катушку (рис 2).

Простой аналоговый пинпоинтер своими руками
Аналоговый пин несложно сделать с базовыми навыками работы с отвёрткой и паяльником. Он идеально подходит для поиска старинных монет в слоях грунта. Детали и схемы для его создания довольно просты и представлены большим изобилием на форумах в Интернет-порталах. Для этого надо:
• использовать плёночные конденсаторы с рабочим напряжением не менее ста Вольт;
• катушку сделать из ферритового стержня в четыре слоя. При диаметре 0,35 мм в ней должно быть +/- 400 витков;
• по окончанию работы закрепить устройство в термоусадочную ленту.

↓↓↓ Обсуждайте данную статью в комментариях. Листайте вниз ↓↓↓

Металлодетекция на морском побережье

О своем отдыхе на море в 2014 году я рассказал в предыдущей статье и в ее окончании пообещал поведать об использовании детектора металлов на морском побережье.

Времени при принятии солнечных ванн на пляже полно, и одолевает скука, которую многие тушат прохладным пивком с креветками, но я не стал хлестать литрами пивас, а решил занять себя поисками с металлодетектором

1. Схема подводного пинпоинтера.
2. Изготовление водонепроницаемого пинпоинтера.
3. Результаты испытания самодельного подводного детектора.
4. Доделка в пинпоинтере для подводного копа.

Но! Бегать с грунтовым металлоискателем и лопатить песчаные дюны на виду у отдыхающих не хотелось, и тогда я решил попробовать подводный поиск. Так как у меня нет металлоискателя для копа под водой, то я придумал кое что другое. Идею подсмотрел у всеми известного Порываева – когда на одном из своих видеороликов он нырял с не большим детектором и вынимал из песка килограммы различных украшений. Конечно, это по-детски глупо надеется на драгоценную находку, но хотя бы монетку из морской пучины достать было бы для меня большой радостью .

Для подводного поиска нужен был не большой детектор металлов – он должен был быть меньше грунтового (классического) металлоискателя, но больше пинпоинтера (что бы иметь возможность покрывать бОльшую зону поиска нежели покрывает пинуказатель). И тогда я решил смастерить это чудо металлодетекции, которое можно было бы погружать в воду и шарить им по дну, выискивая металлические объекты.

Так как размерами устройство больше напоминало бы пинпоинтер, то дальше в статье буду его так и величать.

Схема подводного пинпоинтера.

Как сделать пинпоинтер, работающий под водой? Решение этой задачи виделось мне так:

1. Использовать имеющийся pinpointer TX-2002. Но, как я подметил выше: покрытие площади сканирование у такого девайса маленькое и поэтому вряд ли такой поиск будет эффективным. Вариант отбросил.

2. Спаять. Для того, что бы спаять своими силами не большой детектор нужно иметь для начала проверенную рабочую электронную схему, детали для сборки, нужный для такого дела инструмент и время. Тогда встал другой вопрос: – а не проще (дешевле) будет купить такое устройство, а не заморачиваться с покупкой нужных деталей, травкой платы, орудование паяльником и в итоге хз, как будет работать такой самодельный детектор. Вариант отбросил.

3. Купить какой-нибудь металлоискатель и модернизировать (переделать) его. Пошарив в Интернете, ничего дешевого я там так и не нашел. И тогда меня посетила идея заказать на прямую из Китая нужный металлодетектор. Вариант подходит.

В итоге, я стал обладателем ручного металлодетектора TS-80 всего за 13,8$. Этот прибор имеет не большую, но удобную катушку и пищит на все металлическое – как раз то, что мне было нужно .

Гидроизоляцией TS-80 я решил заниматься на пляже непосредственно перед самим погружением в воды Черного моря.

Изготовление водонепроницаемого пинпоинтера.

До того, как погрузить китайский ручной металлодетектор в морские воды я решил полазить с ним по пляжу как с обыкновенным металлоискателем. Вы не поверите, но как не удобно согнутым вести поиск.

Результат такого пляжного копа на фото ниже:

В общем, пивные пробки и ни одной монеты. Значит, будем погружаться.

Идею гидроизоляции подбросил камрад, когда рассказывал, как он свой Гарретт ПРОпоинтер брал на море и, что бы вода не проникла на токоведущие части, надевал на него несколько презервативов. И так, коробочка с резинками для интимной гигиены была удачно приобретена в аптеке, и теперь только оставалось ее использовать не по прямому назначению .

Что бы сделать мой подводный pinpointer компактным и менее фантомным, я сложил его и катушку зафиксировал скотчем. Потом преступил к натягиванию резинового чехла с пупырышками на само устройство. Я чертыхался, плевался, матерился, возмущался, но в итоге все три кондома были в хлам разорваны, и валялись вместе с оберткой вокруг меня, руки и сам корпус детектора блестели и интимно пахли смазкой, которой обработана тонкая резина . В общем, место модернизации пинпоинтера напоминало гнездо, где произошла дикая оргия . Что бы проходящие не увидели этот «беспорядок», я все быстренько убрал в мусорный пакетик и уселся думать, как же обезопасить свой пин от смертельной влаги.

Через пол часа раздумий, решение было найдено! Нужно пойти в магазин хозяйственных товаров и купить стрейч пленку . Эта пленка своими свойствами должна идеально подойти для моей гидроизоляционной задумки. Оказывается, что пленка, которая мне нужна и продается в хозяйственном магазине, называется «пищевая», вот ее и нужно было спрашивать, а не смотреть в изумленное лицо продавщицы, которая первый раз слышит слово «стрейч» .

Плёночка чудно обволокла корпус моего детектора и тем самым, гарантировав его работоспособность. Что бы иметь возможность потягать устройство по мокрому песку и не потерять в прибое я положил «кокон» в пакет.

После этих модернизаций с ts-80, был готов подводный пинпоинтер и теперь осталось его испытать.

Результаты испытания самодельного подводного детектора.

И так: я с ручкой пакета на запястье, погрузился в морские воды… Как бы точнее описать словами такой поиск: – шорудение пакетом по прибрежным ракушкам или плавающий пакет, который утопить нужно было еще постараться… Ну, в общем понятно, что процесс происходил не гладко, это только у Порываева все выходит чики-пики, а у рядового обывателя все намного сложнее. Но это еще пол беды – оказалось, что, погружая пин в воду его звуки уже не слышны на глубине в 10 сантиметров! Если не слышно реакции детектора, то о каком поиске может идти речь?

Вот на этой минорной ноте и закончились мои подводные поиски , но не закончилась моя самодеятельность .

По правде говоря, так ни одной монеты с ts-80 и не нашел: только с пол десятка пробок выковырял из песка вот и весь результат моей металлодетекции на побережье.

Доделка в пинпоинтере для ведения подводного копа.

Понятно, что моему устройству нужна была доделка, которая позволила б вести поиск по дну водоема не ориентируясь на звук динамика. Я решил, что вибрация это будет то, что позволит мне чувствовать тот момент, когда детектор обнаружит металлическую цель. Для этого нужно было оснастить мой пинпоинтер «вибриком», таким, каким оснащены мобильные телефоны.

Порывшись дома, нашел телефон, которым когда-то снимал для своего блога первые фотографии. Эта Нокия, была уронена в воду, после чего больше не работала. Вот с нее и вытащил нужную мне деталь.

После чего разобрал TS-80

и параллельно припаял вибрик. После этой процедуры, писк динамика стало еле слышно, зато пинпоинтер обрел вибрацию.

Теперь, когда мой китайский самодельный пинпоинтер имеет возможность вибрировать при обнаружении им цели, можно пробовать поискать монетки на песчаном дне.

Вроде бы и конец истории о самодельном китайском подводном пинпоинтере, но я не думаю, что мой читатель в будущем не насладится фотографиями находок, которые сделаю с этим модернизированным устройством.

Судя по фото у TS-80 края кромка катушки достаточно острая… Пищевая пленка по песку очень быстро на кромке обдерется и будет потенциальная “течь”. Для корпуса отлично, но в рабочей зоне стремно. И под водой можно стукнуть о камень, и по острому краю пленка “разойдется”. Может лучше катушку TS-80 сначала пленкой а потом “армировать” изолентой?

Опять же… я еще попытался немного утяжелить приборчик. Например в свободные места добавить болтов-гаек. Под водой это будет плюс общей эргономике поиска.

Что-то у меня крутится в голове, что я бы попытался прикинуть поиск с этой штукой, но… не руке с ныряние, а ходьбой и прибор на ноге. Ногой под водой махать не трудно, в конце концов можно взять камеру и вывешивать тело (если устанешь). Нет кислородного дефицита (голова то на поверхности) и можно спокойно метр за метром обследовать дно.

MD Bloger, со всем сказанным согласен. Мысли аналогичные в голове вертелись, но буду их реализовывать уже в другой раз �� и, надеюсь, что продуктивно ��

Лично я очень сомневаюсь что с этой дешевой китайской бзделкой можно будет найти что-то стоящее…

При дальности обнаружения по воздуху (тестовая таблица В МИЛЛИМЕТРАХ) в 5-6 см на монету 5 коп из железа или медного сплава Вы представляете что можно найти даже в сухом песке?

Т.е. будут видны только цели практически не прикопанные песком цели (только если не водить этим пином по самому песку).

Что там говорить про поиск под водой, да еще и не простой, а морской, СОЛЕНОЙ!

Отстройки от “грунта” (соли) у этого дешмана за 13,8$ нет, а про дальность обнаружения “благородных” металлов – я вообще молчу.

ВОт Garrett AT Pro за $600 (USD) не так просто справляется с задачей.

А тут бзделка за 13,8$ против $600.

Уж поверьте, я живу на берегу соленющих озера Донузлав и Черного моря и у меня хватает опыта поиска в соленой морской воде…

Позже выдам “секретное оружие”, чем лучше всего искать золотишко в соленых морях-озерах.

Пищевая пленка – это тоже от Порываева ��
Интересно как он слышал под водой пищание своего снятого с производства AKA-7210-MiniScan . ��

Дурит нашего брата. ��

Кстати, когда Вы сложили поисковую катушку перед герметизацией прибора – то вообще всю малину перес… испортили короче.

Ведь кольцо катушки максимально приблизилось к корпусу МД, в котором находится плата прибора с элементами из всех металлов мира, динамик, батарейка, провода и все это под питанием…

Представляете что ощущал прибор при таком поиске?

Катушка складывается только для более удобной транспортировки, но не в режиме поиска…

Первое, что хочу написать – СПАСИБО Вам огромное за интересный блог. Пишите интересно, грамотно (что сейчас весьма редко) и я сегодня внес Ваш блог к себе на “экспресс-панель” постоянно посещаемых ресурсов.

По сабжу… Я сам только начинаю втягиваться в эту земляную страсть. Прикупил по случаю себе Ground EFX-200. Но так-как живу не очень далеко от моря (80 км), то задумал соорудить себе подводный МД. Не для ныряния, а побродить в воде с скубом (также самодельным). Прикупил у “бомберов” погружаемую катушку, прошитую плату Clone Pi-W на аукрах. Сейчас собираю все в кучу, надеюсь на этой неделе протестировать прибор.

Основная трудность – найти водонепроницаемые элементы и переключатели. Решил реализовать на герконах. Сейчас мучаюсь, как сделать герметичный отсек для 12v/7А аккумулятора (как в бесперебойках).

Еслу у кого из читателей есть опыт в изготовлении “подводника” или мнение на этот счет – буду очень благодарен.

SAGe, TS-80 работает в динамическом режиме, а не в статическом, так что с малиной все в порядке �� . Та и какие находки с благородных металлов? – мне бы технологию поиска хотя бы монет отработать ��
Ну а пока что, мои подводные поиски в процессе развития ��

Ingevar, и Вам СПАСИБО, что читаете мой блог ��
Думаю, что тот читатель у которого есть опыт изготовления “подводника” обязательно отпишется или посоветует что-нибудь дельное �� А я же, о своем опыте поведал выше ��

“SAGe, TS-80 работает в динамическом режиме, а не в статическом, так что с малиной все в порядке �� .” – ну прикрепите тогда катушку обычного МД к его штанге обычным железным (или цветмет) болтом и посмотрите как он будет работать.

Разработчики же не дураки что все болты с гайками пластиковыми делают.
Влияние по-любому есть.

Да уже по видеотестам в этой статье – http://vremenami.com/instrumenty-poiska/metalloiskatel-ts-80.html становится все ясно что этим МД только мух колотить и то плохо – дырка посередине! ��

Я кстати для прикола тоже год назад хотел такой взять – просто посмотреть что оно такое – но уже по фото, описанию и цене понял, что не стоит – и не ошибся.

Вы только мысль уловили статьи об TS-80 �� Детектор слабенькой и почти ни на что не пригодный… Но, я все же не перестаю делать попытки, что бы его хоть куда-то примудрить

Представляю, как и обещал, новую разработку Сергея, новое “секретное оружие” – Trash Hand 2 (Мусорная Рука 2), для пляжников (подводного пляжного поиска) на сегодня ничего дешевле и лучше нет!

Глубина обнаружения не большая, но на мелкое золото такой глубины нет у подводных приборов такого ценового диапазона + прибор хорошо работает в статике.

Такой чуйкой к мелкому золоту могут похвастаться только монстры АТХ и SDC, которые стоят около $2000 (USD) и не смогут похвастаться “невидимым” копом.

Интересный детектор – просмотрел по ссылке все видео – подробно и интересно рассказано-показано. Думаю, те, кто ищет в морской воде украшения, призадумаются по поводу приобретения сего девайса ��

Привет, камрад. Во-первых, спасибо, так интересно. Я интересуюсь копом, а скоро, быть может, поеду в Таиланд. С нетерпением жду продолжения и окончания этой эпопеи ��

Автор не без таланта, с хорошим чувством юмора. Прочитал с большим удовольствием. Ну, будто сам ломал голову. как натянуть резиновое изделие на катушку металлоискателя.
Удачи!

Прикольно..но работать это в соленой воде,при всем моем уважении к стараниям, не будет. В сухом песке консервные банки и их фрагменты на ура..если интересно. Дерзайте. Удачи.

Как сделать пинпонтер своими руками?

Поиск с помощью специальных приборов довольно популярен среди взрослых людей и детей, профессионалов и просто любителей. Ищут клады, утерянные вещи, старинные монеты и зарытый металлолом. Основным инструментом такого поиска стал металлоискатель. Есть огромное множество таких приборов, различающихся по месту поиска, уровню сложности, габаритам и др.

Необходимым дополнением в поиске металлоискателем стал пинпоинтер, способный с точность определить местонахождение металла. Но для многих его покупка становится довольно накладной. Поэтому стоит разобраться, %как сделать пинпоинтер своими руками%.

Практическая полезность пинпоинтера

Пинпоинтер – это детектор металла минимального размера, который позволяет определить точное его место нахождения на небольшой глубине. Он призван найти объект в яме или земле, которую их нее достали. В последнем случае бывает сложно найти небольшую монетку и времени на это может уйти много. Особенно остро это проявляется с рассыпчатой землей, которую выкладывают на траву или слой листьев. Находка попросту может затеряться. А пинпоинтер позволит быстро найти ее.

Такой инструмент может очень сэкономить время. К примеру, понадобится всего 1 минута, чтобы отыскать монетку. За день можно сделать больше 50 находок. Пинпоинтер позволит сэкономить практически 1 час времени, который можно потрать на поиск других монет.

Также прибор можно использовать и дома, в строительстве, в процессе ремонта. Используя его, находят проводку в стене, трубы, арматуру. Это позволяет предотвратить повреждение провода и других конструкций и избавить от лишних проблем.

Основные инструменты и материалы для сборки пинпоинтера

• Принадлежности для пайки (олово, паяльник, припой)
• Отвертки
• Плоскогубцы и кусачки
• Материалы для изготовления печатной платы

Этот перечень может видоизменяться в зависимости от вида исполняемого пинпоинтера. Важно иметь навыки изготовления плат, знания в электротехнике и иметь минимальный опыт работы с ними.

Самодельный пинпоинтер – схема, особенности изготовления

Основные характеристики модели:

• схема простая и легко повторяется;
• уровень чувствительности – 5 см для монеты и 25 см для металлического объекта крупных размеров;
• режим работы – статический;
• направленность чувствительного элемента по кругу и вперед;
• звуковая индикация и регулирование тона;
• световая индикация;
• автоматическое регулирование чувствительности;
• сигнал напоминания;
• потребление – 3-5 мА;
• мини габариты – 12Х40 мм;
• питание 2,7 – 5 вольт.

Схема сборки прибора

Лучше ставить пленочные конденсаторы С2 и С3. Это позволит повысить чувствительность. Излучатель ZP1 должен быть пьезокерамический.
Основной принцип действия пинпоинтера – измерение добротности колебательного контура. Если к нему приближаются частицы металла, то теряется энергия. Т.е. происходит процесс добротности. Как следствие, уменьшается амплитуда сигнала на контуре.

Технология изготовления

Изготовить плату довольно просто, но требует навыки по монтажу смд компонентов. Альтернативой может стать DIP –выводной элемент. Датчиком будет служить ферритовый стержень. Его можно взять со старого транзисторного приемника. По длине стержень должен составлять 105-15 см, а в диаметре -10 мм. Намотка катушек идет одна поверх другой. Используется изолированный провод из меди диаметром 0,3 мм. Витков получается по 200 шт.

Стоит уделить внимание полярности подключения. Если генерация отсутствует ( частота составляет 15 кГц), то нужно сменить концы любой обмотки. Параметры катушки (длина, диаметр стержня, провод) можно изменить. Но это повлияет на чувствительность.

Настраивать прибор нужно подбирая напряжение на втором выводе микроконтроллера. Делается это с помощью подстроечного резистора R2. Важно позаботится об отсутствии предметов из метала рядом с прибором. Так можно добиться максимальной чувствительности. Для ее измерения нужен вольтметр. Нужно взять прибор с большим сопротивлением. Отлично подойдет осциллограф. Не стоит проводить настройку на медной монете с диаметром 25 мм выше 5 см. прибор станет чувствительным к действию магнитного поля земли.

Электронно-частотный пинпоинтер своими руками: схема, характеристика и технология

Электронно-частотный пинпоинтер – самая простая модель, из всех существующих сегодня. Работает он по принципу частотомера. Схема его сборки очень проста, несложная и катушка для поиска. Поэтому такая модель широко используется для самостоятельного изготовления.

• принцип работы – электронный частотомер FM;
• есть дискриминация металлов (черный и другие);
• максимальная глубина поиска – 0,6 м;
• рабочая частота – 19 кГц.

Простая схема пинпойтера

Все детали простые и доступные. Уделить внимание стоит конденсаторам. Их нужно подобрать термостабильные. Подойдут, к примеру, конденсаторы от старого мультиметра, советские К71. Не стоит брать керамические. Они не подходят.

Чем выше качество конденсатора, тем стабильнее работа пинпоинтера.

Источником питания пинпоинтера могут стать батарейки или другое устройство на 9-12 вольт. Самой плате необходимо лишь 10 мА, а остальное энергопотребление может потребоваться мощностью динамика. В их качестве можно использовать наушники.

Катушка и ее изготовление

Катушка для пинпоитера имеет особую важность. Она стоит наравне с качественными конденсаторами. Вместе с ними образуется колебательный контур с рабочей частотой в 19 кГц. Такую схему можно использовать не только для изготовления пинпоинтера, но и для пляжного металлоискателя.

Для намотки катушки потребуется:

• пинпоинтер: 95 витков провода 0,1 – 0,18 мм на оправку, имеющую диаметр 70 мм;
• пляжник: 55 витков провода ПЭТ 155 0,1 – 0,18 мм на оправку, имеющую диаметр 180 мм.

Когда провод намотан на оправку, витки нужно снять и плотно смотать ниткой между собой. На катушку намотать алюминиевую фольгу (это нужно для создания эффекта экранирования). В месте, где выводятся концы катушки, нужно сделать разрыв полученного экрана. Т.е. оставляется промежуток без фольги. Далее намотать луженую проволоку из меди. Ее располагают поверх фольги спиралькой. Проволоку нужно соединить ее с минусом на плате пинпоинтера. Для этого используется кабель. Хорошо подойдет для таких целей провод от микрофона. Кабель припаивается к концам катушки, а экраны соединяются между собой.

Простой аналоговый пинпоинтер своими руками

Аналоговый пинпоинтер достаточно прост в исполнении и подойдет для поиска монет. По схеме все легко сделать. На ней подписаны необходимые элементы.

Все конденсаторы для генератора нужно выбирать пленочные. Их рабочее напряжение должно составлять не меньше 100 вольт. Контурную катушку L1 можно намотать на ферритовый стержень. Его диаметр составляет 10 мм. Подойдет стержень от магнитной антенны, которая есть в старых радиоприемниках. Стержень нужен длиной 10 см. катушку наматывают в 4 слоя. Для намотки подойдет эмалированный провод. При диаметре 0,35 мм получается 450 витков. Завершив намотку, стоит пропитать катушку специальным лаком и обжать ее термоусадочной трубкой.

И в завершение стоит отметить, что схем для изготовления пинпоинтера довольно много. Есть простые и более сложные, разные по конструкции и необходимым материалам и деталям. Каждый может подобрать оптимальный вариант. Имея немного знаний и опыта в электротехнике и работе с платами, изготовить пинпоинтер своими руками не составит особых проблем.
