Отзыв: Зарядное устройство Xiaomi MDY-10-EF — Быстрое и надежное зарядное устройство
Начну с того, что сколько я бы не покупал зарядок на телефон, они все служили максимум пол года и ломался то шнур, то сам адаптер.
Но с покупкой нового смартфона xiaomi mi 9 t в комплектации шел зарядный блок Xiaomi MDY-10-EF и так же фирменный Type-S шнур. На первый взгляд обычное зарядное устройство, которых у меня было очень много и все они одинаково ломались.
Надо сказать адаптер довольно мощный заряжает телефон очень быстро, что не удивительно. Ведь на выходе он выдает 5В-3А, 9В-2А, 12В-1.5А. Личной мой телефон заряжается за 45 минут с нуля до ста процентов. Так же шнур и адаптер очень прочные. У меня адаптер падал очень часто с больших высот и кроме царапин больше ничего не получил и на его работу это ни как не повлияло. Шнур правда лопнул в одном месте и чтоб провода не замкнуть нечаянно я это место замотал изолентой.

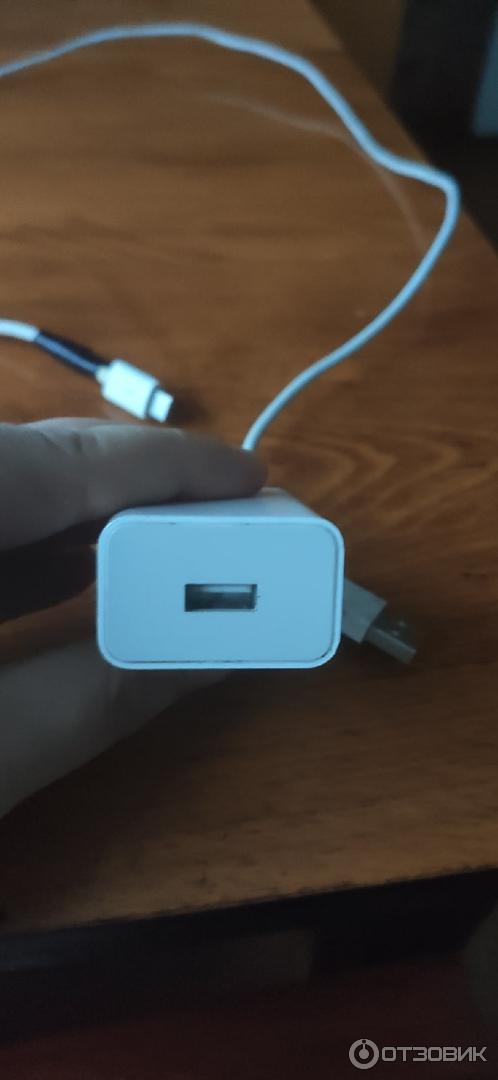

Адаптер имеет одно гнездо для зарядки
Этот зарядник у меня в использовании уже больше года. За это время у меня была только одна проблема, на месте изгиба шнур лопнул по этому я замотал это место изолентой.

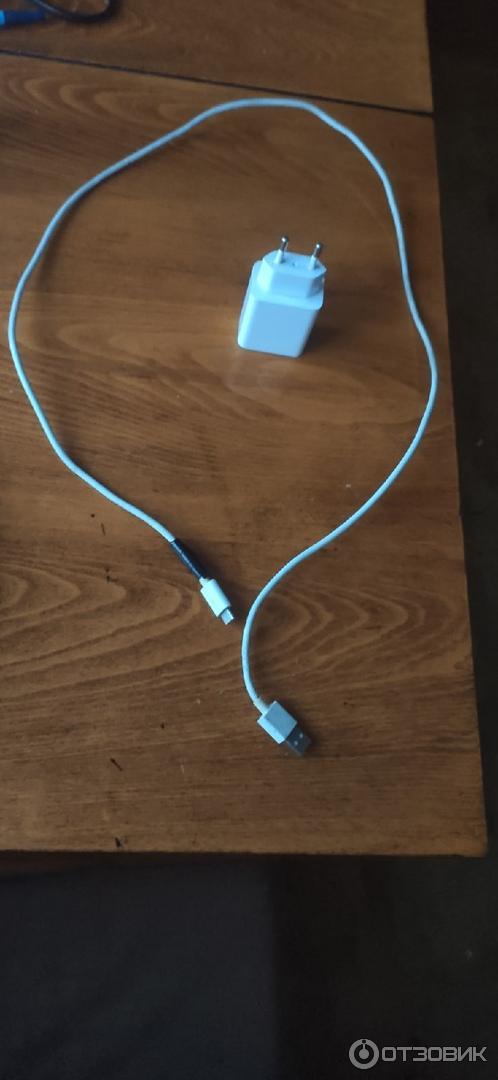

Шнур достаточно длинный, мне лично хватает его длинны. Я однозначно рекомендую данное зарядное устройство к покупке. При покупке главное быть бдительным и не купить подделку.
Mdy 10 ef как разобрать
Зарядное устройство для мобильного телефона за последние годы стала неотъемлемой частью быта современного человека. Пословица «дом человека там, где его зарядник» давно потеряла смысл – многие держат адаптер и на работе, чтобы при необходимости пополнить запас энергии. Если зарядка сломалась, это иногда граничит с катастрофой. Но зарядник можно починить, и это не так сложно.
Принцип работы
Адаптеры с питанием от сети в подавляющем большинстве случаев выполняют по импульсной схеме. Это позволяет получить легкие, компактные, экономичные устройства. За это приходится платить усложненной схемотехникой и сниженной, по сравнению с трансформаторными БП, надежностью.
Большинство сетевых зарядников имеют одинаковую структуру:
- выпрямитель с фильтром;
- генератор импульсов;
- инвертор;
- импульсный трансформатор;
- вторичный выпрямитель с фильтром;
- цепи индикации;
- цепи стабилизации (могут отсутствовать).
Выпрямитель часто выполняется по однополупериодной схеме – потребляемая мощность зарядника невелика, поэтому этого достаточно. По этой же причине емкость сглаживающего конденсатора невелика. Генератор импульсов часто схемотехнически объединен с инвертором – один и тот же транзистор генерирует колебания и коммутирует обмотку. Но иногда этот узел строится и на специализированной микросхеме. Вторичный выпрямитель также обычно однополупериодный, чтобы избежать излишнего падения напряжения на диодах. С этой же целью применяются диоды Шоттки. Цепи индикации в большинстве случаев – светодиод с резистором.
Стабилизация производится методом широтно-импульсной модуляции через обратную связь. Во многих схемах для ее организации применяется оптрон. Так обеспечивается гальваническая развязка выхода от высоковольтной части.
Схемы зарядок для мобильных телефонов
Так как за процессом пополнения аккумулятора энергией следит встроенный контроллер телефона, адаптеры питания для мобильников выполняются по достаточно простой схеме. Некоторые из них даже имеют нестабилизированный выход.
Сетевое напряжение выпрямляется диодом VD1 и фильтруется конденсатором С1. На транзисторе VT1 собран автогенератор, который из постоянного напряжения «нарезает» импульсы, которые подаются на первичную обмотку импульсного трансформатора TV1. Трансформированные во вторичную обмотку импульсы выпрямляются диодом VD5, напряжение фильтруется емкостью С5 и поступает к потребителю. Светодиод VD6 служит для индикации наличия напряжения на выходе. Так как выходной уровень этого адаптера не стабилизирован, то напряжение будет меняться в зависимости от тока нагрузки.
Другая схема зарядки для телефона имеет цепи стабилизации выходного напряжения. Входные элементы, генератор, импульсный трансформатор и вторичный выпрямитель построены аналогично предыдущему варианту. Стабилизация осуществляется посредством обратной связи, выполненной на оптроне U1. Чем выше напряжение на выходе, тем выше ток через светодиод оптопары, тем больше открывается приемный транзистор оптрона.
Таким способом изменяется напряжение смещения на базе транзистора VT1 и уменьшается длительность генерируемых импульсов. При понижении выходного уровня происходит обратный процесс, ведущий к увеличению длительности импульсов.
Блоки питания, предназначенные для заряжания телефонов от автомобильной бортсети, устроены еще проще – они не имеют преобразовательной части. Они состоят из стабилизатора, который часто строят по линейной схеме, и фильтра.
Как разобрать зарядное устройство телефона
Часть корпусов зарядных устройств собирается на винтах или саморезах. Но многие недорогие устройства заключаются в оболочку, которая просто склеивается.
Если возникла необходимость разобрать подобный адаптер, его придется разрезать по шву. Сделать это можно с помощью ножа или другого острого инструмента. Разрезать корпус надо с соблюдением мер предосторожности, чтобы нож не соскользнул и не нанес травму. Также надо следить, чтобы в процессе не повредить внутреннее содержимое.
Если надо вновь собрать устройство после ремонта, его придется склеить. Это можно сделать дихлорэтаном или другим клеящим составом. В крайнем случае, можно замотать корпус изоляционной лентой, пожертвовав эстетикой.
Видео-пример вскрытия оригинальной зарядки Samsung ETA-U90E.
Основные неисправности и ремонт
К основным неисправностям можно отнести проблемы с разъемом питания, со шнуром и с электронными компонентами. Для каждого вида ремонта надо иметь свой уровень квалификации, набор инструментов и приборов.
Как самостоятельно заменить разъём
В процессе эксплуатации разъемы питания адаптеров разбалтываются механически. Процесс зарядки превращается в мучение или становится невозможным. Заменить разъем своими руками несложно, имея минимум навыков.
На этом процесс замены завершен, устройство готово к эксплуатации. Можно заряжать телефон.
Если адаптера-донора в наличии нет, подходящий разъем можно купить в специализированном магазине или в интернете. Старый коннектор надо так же отрезать, а новый припаять, строго соблюдая полярность.
Как отремонтировать провод зарядки
Во время эксплуатации проводник кабеля может переломиться внутри изоляции. Ломается провод из-за многократных перегибов при использовании. Обычно это происходит на выходе из коробки адаптера или около разъема, но не исключена поломка и в любом другом месте – зависит от обращения с устройством.
Найти место повреждения можно с помощью тестера и иголки. Один щуп прибора подключается к разъему питания, ко второму подключается иголка. С ее помощью прокалывается изоляция в разных местах кабеля и находится место, где контакт исчезает.
В месте обрыва кабель надо перерезать, зачистить провода, спаять и заизолировать проводники, как в предыдущем пункте.
Видео-процесс починки кабеля зарядки.
Простой ремонт блока ЗУ
Для проведения самого простого ремонта зарядного устройства для мобильного телефона, связанного с электронными компонентами, надо иметь как минимум тестер, а еще лучше – осциллограф. Удобно, если есть схема на конкретный адаптер, но можно обойтись без нее. Сначала надо осмотреть плату на наличие обуглившихся элементов или вздувшихся оксидных конденсаторов.
Если визуально все в порядке, тестером можно проверить напряжение на конденсаторе фильтра. Он находится рядом с диодом, со стороны ввода от сети.
В приведенном примере напряжение можно измерить на двух емкостях 1 и 2 – здесь входной фильтр построен по П-образной схеме с дросселем. Напряжение должно быть примерно одинаковым – не менее 220 VDC, в зависимости от нагрузки. Если оно существенно меньше, можно предполагать неисправность диодов высоковольтного выпрямителя 3, 4, 5, 6 (здесь выпрямитель мостовой двухполупериодный) или других элементов входной части — резистора 7 или дросселя 8.
Если все в порядке, надо измерить напряжение на выходном конденсаторе 9. Оно должно быть примерно равно выходному номиналу. Если напряжение существенно ниже, предполагается выход из строя диода вторичного выпрямителя 10. Если заметно выше – оптрона обратной связи 11. Если эти элементы исправны, надо проверить наличие импульсов на выводах транзистора задающего генератора 12. Для этого понадобится осциллограф. Если импульсов нет, надо выпаять транзистор и прозвонить его. Если он в порядке, надо по очереди проверить остальные элементы высокой стороны. Если и здесь все ОК, можно предположить обрыв обмоток импульсного трансформатора 13. Их надо прозвонить тестером – сопротивление должно быть близким к нулю или составлять не более нескольких Ом.
Для наглядности советуем просмотреть.
В каких случаях лучше купить новый адаптер
Основная ситуация, когда лучше не пытаться отремонтировать сетевой адаптер, а приобрести новый – если становится понятно, что даже при восстановлении работоспособности не удастся полностью обеспечить безопасную эксплуатацию. Если поврежден корпус или защитная изоляция и возможно случайное прикосновение к токоведущим частям.
Разумеется, лучше приобрести новое устройство, если нет уверенности в конечном результате – не хватает квалификации для починки или нет запасных частей. Вообще, ремонт адаптера для телефонов экономически нецелесообразен, поэтому новый рациональнее покупать в любом случае, если только неисправность не выражена явно (на ее поиск уходит большая часть времени). И, конечно, если новый адаптер невозможно купить. Это касается, большей частью, старых телефонов – новые гаджеты оснащаются стандартными разъемами USB type C, приобрести такой зарядник (или отдельно шнур) не составляет труда.
Mdy 10 ef как разобрать
Аксессуары для Xiaomi Mi 9
Xiaomi Mi 9, Xiaomi Mi 9, Сepheus
Обсуждение » | Покупка » | Аксессуары » | Прошивка »
- Перед размещением фотографии ознакомьтесь с темойРабота с изображениями на форуме
- Сообщения, не относящиеся к теме обсуждения (оффтоп), удаляются без предупреждения.
В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку под сообщениями, на которые необходимо добавить ссылки.
Сообщение отредактировал Keep quiet — 15.04.21, 19:45
Планирую вот такой чехол брать, чтоб избавиться насовсем от кошелька:
https://www.aliexpress…460.0.0.2b4c2e0e3NbZmi
Насколько он может мешать беспроводной зарядке и оплачивать гугл пеем, если в нём будут карты находится с PayWave?
Сообщение отредактировал hfjes — 14.03.19, 15:21
Я себе возьму как обычно MOFI. Всегда беру этот чехол для всех аппаратов. Очень нравится.
579,06 руб. 14%СКИДКА | Для xiaomi mi 9 чехол MOFI для xiaomi mi 9 explorer задняя ткань чехол для xiaomi mi 9 SE мягкий полный Чехол mi 9 бизнес-Чехол
https://aliexpress.com/item/-/32976603767.html
Сообщение отредактировал dimon0129 — 14.03.19, 15:15
оригинальных чехлов еще не завозили? как на ми8 фирмы МИ, уж очень он мне нравится . но только без ремешка.
Prolife, мне кажется что на замену пришёл с ремешком, ибо его сразу же выпустили.
https://aliexpress.com/item/-/32979457037.html
Покопался и нашёл, но что-то мне подсказывает что это не оригинальный 🤔
Сообщение отредактировал Артём5 — 14.03.19, 18:54
это не оригинал от хлаоми, это оригинал от некого бренда китайского. спасибо.
33 Вт ЕС MDY 11 EZ Xiaomi Mi адаптер Type C кабель быстрой турбо чардж для Redmi K20 Pro K30 Note 9 10
Для получения более полной информации о стоимости и сроках доставки 33 Вт ЕС MDY 11 EZ Xiaomi Mi адаптер Type C кабель быстрой турбо чардж для Redmi K20 Pro K30 Note 9 10 нажмите «Купить».
- Описание
- Отзывы
- Видео обзор
33 Вт ЕС MDY 11 EZ Xiaomi Mi адаптер Type C кабель быстрой турбо чардж для Redmi K20 Pro K30 Note 9 10 10S 33 Вт ЕС MDY-11-EZ Xiaomi Mi 11 адаптер типа C кабель Quick Turbo Зарядка для Xiaomi Redmi K20 Pro K30 Note 9 10 Pro 10S Mi 10 10S Товарные фьючерсы:
-Оригинальный QC3.0 33W штепсельная вилка европейского стандарта, адаптер быстрого зарядного устройства
-Выход: 10 Вт 18 Вт 27 Вт 33 Вт
-Оригинальный 5A-6A Тип C Дата-кабель
-Подходит для Xiaomi Redmi K30 Ultra Xiaomi Redmi K40 Xiaomi Redmi K40 PRO Xiaomi Redmi 10X Pro 5G Xiaomi Redmi K30 Pro Zoom Xiaomi Redmi Note 9 Pro Max Xiaomi Redmi Note 9 Pro 5G Xiaomi Redmi K30S Xiaomi Mi 10T Pro 5G Xiaomi Mi 10T 5G Xiaomi Mi 10T Lite 5G Xiaomi Mi 10S Xiaomi Redmi K30i 5G Xiaomi Redmi K30 5G Racing Xiaomi Redmi Note 9 Pro Xiaomi Mi Note 10 Lite Xiaomi Redmi K30 Pro Xiaomi Black Shark 3 Xiaomi Mi 10 5G Xiaomi Redmi K30 5G Xiaomi Mi CC9 Pro Xiaomi Redmi K30 Xiaomi Redmi K20 Pro Premium Xiaomi Black Shark 2 Pro Xiaomi Mi 9T Pro Xiaomi Redmi K20 Pro Xiaomi Black Shark 2 Xiaomi Mi 9 Explorer Xiaomi Mi 9 Xiaomi Redmi 10X 5G Xiaomi Mi 10 Youth 5G Xiaomi Mi 10 Lite 5g
Ремонт зарядного устройства Xiaomi 5V 2A (MDY-08-EF)
Дефект зарядного устройства Xiaomi MDY-08-EF заключается в том, что при подключении смартфона на его выходе пропадает напряжение. Чаще это происходит при сильно разряженном смартфоне и большом токе зарядного. Данным зарядным устройством комплектуется смартфон Xiaomi Redmi Note 4X.
Зарядное устройство Xiaomi MDY-08-EF
Маркировка устройства показана на его корпусе. Оно должно обеспечивать напряжение 5 В с током 2 А.
Маркировка блока питания
Сперва я думал, что это связано с неровно вставляющимся разъемом USB. Так было при купленном телефоне и он проработал в течении одного года.
Криво вставленный разъем USB
Зарядное предназначено под два вида розеток. Расклеиваем корпус зарядного устройства.
Разборка зарядного устройства
Плата зарядного устройства выглядит следующим образом. Элементы расположены с крайне плотным монтажом друг к другу.
Плотный монтаж радиоэлементов
С обратной стороны плата выглядит следующим образом.
Обратная сторона платы
На первичной стороне зарядного стоит контроллер OB2500P. Принципиальная схема включения данной микросхемы выглядит вот так.
Схема включения микросхемы OB2500P
На вторичной стороне установлен управляемый выпрямитель OB2001WCP, который является синхронным выпрямителем для импульсных зарядных устройств. У него меньшее падение напряжения, чем у обычного диода Шоттки и малый нагрев при токе 2 А. Его схема включения выглядит следующим образом.
Схема включения микросхемы OB2001WCP
Проблем с USB разъемом не было обнаружено. Предполагаемая причина неисправности — плохой контакт сетевых контактов на плате, которые пришлось подогнуть.
Выводы для подключения к сети
Данные контакты удерживаются касанием.
Сборка зарядного устройства Xiaomi MDY-08-EF
После сборки зарядное устройство Xiaomi MDY-08-EF успешно заработало. На текущий момент работает исправно.
Работа зарядного устройства
Update от 2022.09.13
С данным зарядным в дальнейшем периодически возникала проблема пропадания напряжения. Причина оказалась простой. Зарядное подключается к сети через переходник EU-CN. Именно в нем и оказалась проблема. Контакты подчистил и подогнул. Работа зарядного улучшилась, но лучше его поменять на новый.
Подгоревшие контакты в переходнике
Power adapter mdy 10 ef схема
Всем известно, что существует такая операция как предпродажная подготовка товара. Простое, но очень необходимое действие. По аналогии с ней уже давно применяю предэксплуатационную подготовку всех покупаемых товаров китайского производства. Всегда в этих изделиях имеется возможность доработки, причём замечу реально необходимой, которая является следствием экономии производителя на качественном материале отдельных его элементов или не установки их вообще. Позволю себе быть мнительным и выскажу предположение, что всё это не случайно, а является составляющим элементом политики производителя направленной в конечном итоге на уменьшение срока службы производимого товара, следствием чего является увеличение продаж. Приняв решение об активном использовании миниатюрного электромассажёра (конечно же, китайского производства) сразу же обратил внимание на его блок питания внешне похожий на зарядное устройство мобильного телефона да ещё и с надписью COURIER CHARGER – мобильное зарядное устройство. Имеющее OUTPUT в 5 вольт и 500 мА. Даже не убеждаясь в его исправности, разобрал и посмотрел содержимое.
Установленные на плате электронные компоненты и особенно стабилитрон на выходе свидетельствовали, что это действительно блок питания. К слову, отсутствие диодного моста позитивным моментом не считаю.
Подключённая нагрузка, в виде двух лампочек по 2,5 В последовательно, с токопотреблением в 150 мА, обнаружила на выходе 5,76 В. Прибор рассчитан на питание тремя батарейками АА – 4,5 В, полагаю допустимым и 5 В от адаптера, но прочее, в данном конкретном случае, явно ни к чему.
Поискам схемы в интернете предпочёл отрисовать в Sprint Layout, по сделанному предварительно фото, печатную плату с расположенными на ней электронными компонентами.
Схема адаптера и переделка
Изображение печатной платы дало возможность начертить существующую схему БП. Транзисторная оптопара CHY 1711, транзисторы С945, S13001 и другие компоненты не позволяли назвать схему примитивной, но с существующими номиналами одних компонентов и отсутствием других она меня не устраивала.
В новую схему был введён плавкий предохранитель на 160 мА, а вместо имеющегося выпрямителя диодный мост, состоящий из 4-х диодов 1N4007. Номинал стабилитрона VD3 управляющего оптроном изменён с 4V6 на 3V6, что должно снизить выходное напряжение до желаемого.
На плате имелось достаточное количество свободного места так, что осуществить планируемые изменения труда не составило. Вновь собранный блок питания имел на выходе напряжение практически 4,5 вольта.
И токоотдачу до 300 мА включительно.
В результате некоторое количество дополнительных электронных компонентов и время, отданное интересной работе, дали мне возможность иметь приличный блок питания, который надеюсь, прослужит верой и правдой длительное время. Отладкой БП занимался Babay.
Основные схемы импульсных сетевых адаптеров для зарядки телефонов
Схемы импульсных сетевых адаптеров для зарядки телефонов
Большинство современных сетевых зарядных устройств собрано по простейшей импульсной схеме, на одном высоковольтном транзисторе (рис. 1) по схеме блокинг-генератора.
В отличие от более простых схем на понижающем 50 Гц трансформаторе, трансформатор у импульсных преобразователей той же мощности гораздо меньше по размерам, а значит, меньше размеры, вес и цена всего преобразователя. Кроме того, импульсные преобразователи более безопасны — если у обычного преобразователя при выходе из строя силовых элементов в нагрузку попадает высокое нестабилизированное (а иногда и вообще переменное) напряжение со вторичной обмотки трансформатора, то при любой неисправности «импульсника» (кроме выхода из строя оптрона обратной связи — но его обычно очень хорошо защищают) на выходе вообще не будет никакого напряжения.
Подробнейшее описание принципа действия (с картинками) и расчета элементов схемы высоковольтного импульсного преобразователя (трансформатор, конденсаторы и пр.) можно прочитать, например, в «ТЕА152х Efficient Low Power Voltage supply» по ссылке http://www. nxp.com/acrobat/applicationnotes/AN00055.pdf (на английском).
Переменное сетевое напряжение выпрямляется диодом VD1 (хотя иногда щедрые китайцы ставят целых четыре диода, по мостовой схеме), импульс тока при включении ограничивается резистором R1. Здесь желательно поставить резистор мощностью 0,25 Вт — тогда при перегрузке он сгорит, выполнив функцию предохранителя.
Преобразователь собран на транзисторе VT1 по классической обратноходовой схеме. Резистор R2 нужен для запуска генерации при подаче питания, в этой схеме он необязателен, но с ним преобразователь работает чуть стабильней. Генерации поддерживается благодаря конденсатору С1, включенному в цепь ПОС на обмотке частота генерации зависит от его емкости и параметров трансформатора. При отпирании транзистора напряжение на нижних по схеме выводах обмоток / и II отрицательное, на верхних — положительное, положительная полуволна через конденсатор С1 еще сильней открывает транзистор, амплитуда напряжения в обмотках возрастает. То есть транзистор лавинообразно открывается. Через некоторое время, по мере заряда конденсатора С1, базовый ток начинает уменьшаться, транзистор начинает закрываться, напряжение на верхнем по схеме выводе обмотки II начинает уменьшаться, через конденсатор С1 базовый ток еще сильней уменьшается, и транзистор лавинообразно закрывается. Резистор R3 необходим для ограничения базового тока при перегрузках схемы и выбросах в сети переменного тока.
В это же время амплитудой ЭДС самоиндукции через диод VD4 подзаряжается конденсатор СЗ — поэтому преобразователь и называется обратноходовым. Если поменять местами выводы обмотки III и подзаряжать конденсатор СЗ во время прямого хода, то резко возрастет нагрузка на транзистор во время прямого хода (он может даже сгореть из-за слишком большого тока), а во время обратного хода ЭДС самоиндукции окажется нерастраченной и выделится на коллекторном переходе транзистора — то есть он может сгореть от перенапряжения. Поэтому при изготовлении устройства нужно строго соблюдать фазировку всех обмоток (если перепутать выводы обмотки II — генератор просто не запустится, так как конденсатор С1 будет наоборот, срывать генерацию и стабилизировать схему).
Выходное напряжение устройства зависит от количества витков в обмотках II и III и от напряжения стабилизации стабилитрона VD3. Выходное напряжение равно напряжению стабилизации только в том случае, если количество витков в обмотках II и III одинаковое, в противном случае оно будет другое. Во время обратного хода конденсатор С2 подзаряжается через диод VD2, как только он зарядится до примерно -5 В, стабилитрон начнет пропускать ток, отрицательное напряжение на базе транзистора VT1 чуть уменьшит амплитуду импульсов на коллекторе, и выходное напряжение стабилизируется на некотором уровне. Точность стабилизации у этой схемы не очень высока — выходное напряжение гуляет в пределах 15. 25% в зависимости от тока нагрузки и качества стабилитрона VD3.
Схема более качественного (и более сложного) преобразователя показана на рис. 2
Для выпрямления входного напряжения используется диодный мостик VD1 и конденсатор , резистор должен быть мощностью не менее 0,5 Вт, иначе в момент включения, при зарядке конденсатора С1, он может сгореть. Емкость конденсатора С1 в микрофарадах должна равняться мощности устройства в ваттах.
Сам преобразователь собран по уже знакомой схеме на транзисторе VT1. В цепь эмиттера включен датчик тока на резисторе R4 — как только протекающий через транзистор ток станет столь большим, что падение напряжения на резисторе превысит 1,5 В (при указанном на схеме сопротивлении — 75 мА), через диод VD3 приоткроется транзистор VT2 и ограничит базовый ток транзистора VT1 так, чтобы его коллекторный ток не превышал указанные выше 75 мА. Несмотря на свою простоту, такая схема защиты довольно эффективна, и преобразователь получается практически вечный даже при коротких замыканиях в нагрузке.
Для защиты транзистора VT1 от выбросов ЭДС самоиндукции, в схему добавлена сглаживающая цепочка VD4-C5-R6. Диод VD4 обязательно должен быть высокочастотным — идеально BYV26C, чуть хуже — UF4004-UF4007 или 1 N4936, 1 N4937. Если нет таких диодов, цепочку вообще лучше не ставить!
Конденсатор С5 может быть любым, однако он должен выдерживать напряжение 250. 350 В. Такую цепочку можно ставить во все аналогичные схемы (если ее там нет), в том числе и в схему по рис. 1 — она заметно уменьшит нагрев корпуса ключевого транзистора и значительно «продлит жизнь» всему преобразователю.
Стабилизация выходного напряжения осуществляется с помощью стабилитрона DA1, стоящего на выходе устройства, гальваническая развязка обеспечивается оптроном V01. Микросхему TL431 можно заменить любым маломощным стабилитроном, выходное напряжение равно его напряжению стабилизации плюс 1,5 В (падение напряжения на светодиоде оптрона V01)’, для защиты светодиода от перегрузок добавлен резистор R8 небольшого сопротивления. Как только выходное напряжение станет чуть выше положенного, через стабилитрон потечет ток, светодиод оптрона начнет светиться, его фототранзистор приоткроется, положительное напряжение с конденсатора С4 приоткроет транзистор VT2, который уменьшит амплитуду коллекторного тока транзистора VT1. Нестабильность выходного напряжения у этой схемы меньше, чем у предыдущей, и не превышает 10. 20%, также, благодаря конденсатору С1, на выходе преобразователя практически отсутствует фон 50 Гц.
Трансформатор в этих схемах лучше использовать промышленный, от любого аналогичного устройства. Но его можно намотать и самому — для выходной мощности 5 Вт (1 А, 5 В) первичная обмотка должна содержать примерно 300 витков проводом диаметром 0,15 мм, обмотка II — 30 витков тем же проводом, обмотка III — 20 витков проводом диаметром 0,65 мм. Обмотку III нужно очень хорошо изолировать от двух первых, желательно намотать ее в отдельной секции (если есть). Сердечник — стандартный для таких трансформаторов, с диэлектрическим зазором 0,1 мм. В крайнем случае, можно использовать кольцо внешним диаметром примерно 20 мм.
Ремонт зарядного устройства Xiaomi 5V 2A (MDY-08-EF)
Дефект зарядного устройства Xiaomi MDY-08-EF заключается в том, что при подключении смартфона на его выходе пропадает напряжение. Чаще это происходит при сильно разряженном смартфоне и большом токе зарядного. Данным зарядным устройством комплектуется смартфон Xiaomi Redmi Note 4X.
Маркировка устройства показана на его корпусе. Оно должно обеспечивать напряжение 5 В с током 2 А.
Сперва я думал, что это связано с неровно вставляющимся разъемом USB. Так было при купленном телефоне и он проработал в течении одного года.
Зарядное предназначено под два вида розеток. Расклеиваем корпус зарядного устройства.
Плата зарядного устройства выглядит следующим образом. Элементы расположены с крайне плотным монтажом друг к другу.
С обратной стороны плата выглядит следующим образом.
На первичной стороне зарядного стоит контроллер OB2500P. Принципиальная схема включения данной микросхемы выглядит вот так.
На вторичной стороне установлен управляемый выпрямитель OB2001WCP, который является синхронным выпрямителем для импульсных зарядных устройств. У него меньшее падение напряжения, чем у обычного диода Шоттки и малый нагрев при токе 2 А. Его схема включения выглядит следующим образом.
Проблем с USB разъемом не было обнаружено. Предполагаемая причина неисправности — плохой контакт сетевых контактов на плате, которые пришлось подогнуть.
Данные контакты удерживаются касанием.
После сборки зарядное устройство Xiaomi MDY-08-EF успешно заработало. На текущий момент работает исправно.
