Младшие сестры синей изоленты
Кроме синей изоленты есть множество других изолент, и этот пост — знакомство с ними.И дело не в расцветке, дело в материале и его свойствах.
ПВХ-изолента. Помимо синей выпускается во множестве цветов (красная, коричневая, синяя, желтая, белая, желто-зеленая и т.д. Под заказ даже розовая). Эластичная, тянется, не горит, хорошо липнет. Термостойкость ограниченна (80 C, некоторые марки до 105 C), боится солнца.
Это самая популярная изолента общего назначения, не инженеры врядли встретятся с другими типами лент, поскольку она покрывает 99% потребностей. Из минусов — если она наклеена с натягом то ползет по клеевому слою и деформируется. Можно иногда видеть деформированные мотки изоленты — это как раз проявление этого эффекта.
Тканевая прорезиненная изолента. Некоторые возможно сразу представят запах:
При нагреве не течет и не ползёт. Больше достоинств никаких, я считаю данный тип изоленты морально устарел. ВАЖНО! Данная изолента — пористая, поэтому электрическая прочность 1 слоя равная электрической прочности воздуха. Вон какие поры:
Лента гигроскопична, значит хорошо втягивает и удерживает влагу, что для изоленты весьма скверное свойство.
Тканевая изолента для жгутов. Такой изолентой бандажируют жгуты проводов, чтобы не расползались. Вариант поплотнее:
Плотный вариант чаще встречается в электронной технике. Более рыхлый вариант — в жгутах автомобилей:
Рыхлый вариант не только держит провода вместе, но гасит посторонние звуки при вибрации, что для авто актуально. Сравнение крупным планом:
Самослипающаяся лента. (самосваривающаяся, самовулканизирующаяся) Представляет собой толстую ленту из резиноподобного вещества. Удаляем защитную пленку, и наматываем с натягом, чтобы лента удлиннялась. Слои ленты намертво слипаются, ее уже не размотать. Обеспечивает герметичность слоя изоляции.
Есть силиконовый вариант (отечественная марка — лента ЛЭТСАР). Силикон позволяет ей быть гибкой и на морозе и на жаре, в отличии от варианта выше.
Полиимидная лента (на же термоскотч, она же каптон-лента) Ее видели все, кто хоть раз разбирал ноутбук, любят ее в электронике. И есть за что — она хоть и не тянется, обладает отличной термостойкостью — и 250 С ей нипочем, поэтому ее используют для защиты элементов при пайке феном или для изоляции нагревателей из PTC керамики в некоторых приборах, вместо привычной слюды.
Стеклохолст с пропиткой из ПТФЭ (тефлоновая изолента). Довольно экзотическая изолента — обладает хорошей термостойкостью (некоторые коврики для выпечки делают из такого же материала), отменной химической стойкостью, и что самое важное — низкой адгезией к поверхности, тоесть она очень скользкая. Вы ее можете увидеть например в запайщиках пакетов, она проводит тепло, но пластик пакета к ней не прилипает.
ПЭТ-лента (лавсановая лента). Изготавливается из полиэтилентерефталата, того же, из которого изготавливают бутылки под газировку. В отличии от ПВХ ленты более термостойкая, и боле тонкая, что обуславливает использование ее как межслойной изоляции трансформаторов:
Резино-мастичная лента. Изолентой ее сложно назвать, это скорее раскатанная в ленту масса. Используется для набивки гермовводов для обеспечения герметичности, заполнения муфт и т.д., где наличие воздуха нежелательно (лучше заранее вытеснить воздух этой массой, чем его со временем вытеснит вода.
Экранирующая лента. Это полимерная ткань, на которой гальванически выращен слой металла, она проводит ток и отлично гнется, что позволяет использовать ее для создания экранов у шлейфов.
Фольговая лента. Просто фольга в рулоне, с самоклеящимся слоем. Используют для экранрования там, где не предполагается движения или смещения при работе.
Скотч. Имя ставшее нарицательным. Если мы говорим о канцелярской липкой ленте, то это слой БОПП (Биаксиально ориентированный полипропилен) со слоем клея. Если вдруг приспичит использовать скотч в качестве электроизоляции — это возможно, несколько слоев скотча вполне держат 220В, но работать им неудобно — плохо тянется и легко рвется — эффект расстегивающейся молнии в полный рост.
Армированная лента. (DUCT-TAPE) В американском кино такой заклеивают рты. В электротехнике не применяется, поскольку при ее изготовлении используется полиэтилен, а значит она горючая и не термостойкая — так себе свойства для изолент.
Этот пост — экстракт одной из глав книжки про электротехнические материалы, которую я выкладывал на пикабу. В самой книге информации больше 🙂 Пишите свои дополнения в комментарии, про какие виды изолент забыли?
Балетный скотч. Предназначен для ремонта и проклейки специального танцевального линолеума, я на прошлой работе таким пользовалась, заклеивая разошедшиеся стыки. Прочный и плотный, но клеился так себе.
Специально нашла тот самый вариант, с картинкой, потому что вы должны это видеть.

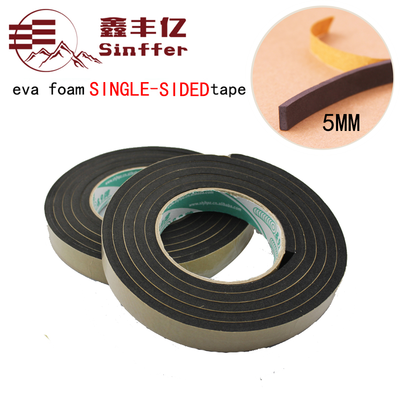

Пенную изоленту забыли.
