Надежен ли 5-цилиндровый мотор Volvo 2.4 (B5244S2)

5-цилиндровые бензиновые двигатели являются визитной карточкой автомобилей Volvo. Эти двигатели выпускались почти 20 лет, постепенно модернизировались.

Мы уже рассказывали о других (Volvo 1.8 16v (B4184S2), 2.0 T B5204T5 и Volvo 2.5 (B5252S) чисто шведских моторах для автомобилей Volvo. Все они разработаны на основе легкосплавного блока цилиндров, имеют чугунные гильзы цилиндров, коленвал опирается на бугельную плиту, отдельной клапанной крышки нет – вместо нее легкосплавная крышка, которая является верхней деталью постели распредвалов. В легкосплавной ГБЦ два распредвала и 16 клапанов, которые приводятся толкателями без гидрокомпенсаторов. В приводе ГРМ используется зубчатый ремень, на впускном распредвале – муфта системы изменения фаз газораспределения.

На нашем YouTube-канале вы можете посмотреть разборку очень распространенного 2,4-литрового атмосферного мотора с обозначением B5244S2. Эта рядная «пятёрка» развивает 140 л.с., а устанавливали ее с 1999 по 2009 год на первые поколения Volvo V70 и S70 и первые поколения S60 и S80.

Надежность рядной «пятерки» Volvo 2.4

Мы не раз говорили, что двигатели Volvo весьма надёжны и реальных слабых мест не имеют. При нормальном и качественном обслуживании они служат по 500 000 км и более. Мы обратим внимание на некоторые хлопотные детали и важные эксплуатационные особенности, знание которых поможет продлить срок службы этих моторов.

Опоры двигателя

У двигателя Volvo оригинальное расположение опор. Кронштейн на переднем торце (со стороны ГРМ) отсутствует, зато есть одна опора-подвес в его задней части, она располагается под капотом с водительской стороны. Эту опору нужно менять раз в 200 000 км, т.к. она просто изнашивается от старости. При этом на кузов передаются вибрации от работы двигателя и даже удары, если резиновый демпфер совсем изношен. Вместе с этим стоит осмотреть состояние нижних опор. При одновременном износе всех опор, двигатель просто ложится на подрамник, что сопровождается сначала гулом при разгоне, а потом еще более сильными и явными вибрациями во время работы двигателя.

Также на автомобилях Volvo оригинальная опора АКПП, в каталогах называется «реактивной тягой». Ее замена необходима, если при трогании или переключении в Drive или Reverse слышны стуки.

Расходомер

Расходомер не часто беспокоит владельцев автомобилей Volvo c 2,4-литровым двигателем, но он является одним из виновников повышенного расхода топлива и перескоков состава топливовоздушной смеси: то бедная, то богатая. Перед заменой расходомер следует почистить, измерить его сигнальное напряжение и убедиться в том, что именно он виноват в тех или иных симптомах.

Дроссельная заслонка

С 1999 по 2002 годы на рядные «пятерки» Volvo устанавливались дроссельные заслонки от итальянского производителя Magneti Marelli. Эти дроссели запомнились крайне коротким сроком службы. Они имеют неудачно спроектированный датчик положения дросселя. За несколько лет эксплуатации пластины бегунка протирают графитовый слой на контактных полосках. В итоге датчик положения «слепнет». В зависимости от степени износа потенциометра и размеров протёртого участка симптомы этой неполадки немного изменяются. Прежде всего, обороты холостого хода нестабильны и скачут в очень широком диапазоне, пропадает тяга, затем появляется ошибка по дросселю и аварийный режим, в котором двигатель не развивает более 2000 об/мин. Также двигатель может самостоятельно подгазовывать и глохнуть на холостом ходу – это происходит из-за попыток ЭБУ найти и увидеть положение дросселя. Следом пропадают отклики на акселератор, иногда в каком-то определенном диапазоне открытия дросселя. Эти неполадки могут длиться годами, хотя нередко дроссель выходил из строя в течение пары недель после появления нестабильного холостого хода.

Моторы Volvo, оснащенные дросселем Magneti Marelli, навсегда с ним связаны. В том смысле, что переоснастить их другой заслонкой нельзя, приходится мириться с тем, что есть.

Срок службы новой дроссельной заслонки Magneti Marelli довольно ограничен. Неисправную можно поменять на б/у, но и этот вариант не является решением на долгие годы. К тому же, в большинстве случаев б/у дроссель нужно привязать к автомобилю для полноценной работы.

Эта дроссельная заслонка поддается ремонту. Иногда, если графитовые дорожки не сильно изношены, их можно немного подвинуть, подставив под бегунок сохранившиеся части. Также есть решение с установкой датчика положения от дросселя мотора «ВАЗ 2110» (GM 06682). А на западе предлагают установку бесконтактного датчика на эффекте Холла, но такая модификации по стоимости сопоставима по стоимости с новым дросселем.

Плохой запуск мотора: датчик положения коленвала или бензонасос

Датчик положения коленвала на моторе Volvo 2.4 обычно проблем не вызывает и исправно служит долгие годы. Однако если двигатель начал неуверенно запускаться, а при этом топливная система и система зажигания исправны, то следует проверить датчик положения коленвала.

Для уверенного запуска 2,4-литрового двигателя Volvo бензонасос должен подавать топливо под давлением не менее 3,6 бар. Этот значение не должно снижаться после остановки двигателя. Регулятора давления на топливной рампе нет. Его функцию выполняет обводной клапан, расположенный на погружном бензонасосе.

Проводка форсунок

Под декоративной крышкой на ГБЦ находится электропроводка к катушкам зажигания и клапанам фазовращателей. Провода здесь очень плотно упакованы, они постоянно нагреваются и остывают, поэтому со временем с них осыпается изоляция и растрескиваются защитные гофры. Провода могут начать контактировать друг с другом. К счастью, это не почти никогда не приводит к коротким замыканиям. Но в ответ двигатель буквально перестает ехать – мощность практически пропадает. За проводкой в этом месте необходимо следить и заранее восстанавливать изоляцию.

А если под этой декоративной крышкой в желобе электропроводки появилось масло, то его либо пролили во время неаккуратной заливки масла, либо его выдавливает через крышку маслозаливной горловины из-за повышенного давления газов в картере.

Катушки зажигания

Ресурс катушек зажигания на двигателе Volvo 2.4 очень хороший. Конечно, многое зависит от качества и состояния свечей зажигания. Кстати, поклонники марки Volvo стараются устанавливать только оригинальные свечи зажигания, т.к. именно они имеют лучшие характеристики и срок службы.

Катушки зажигания обычно выходят из строя от старости: их корпуса трескаются вдоль, после чего искра пробивает на ГБЦ, появляются пропуски зажигания. Ремонтировать их – заклеивать эпоксидным клеем – практически бесполезно. Придется покупать новые катушки зажигания (30713416), но стоимость оригинала и хороших заменителей довольно высокая.

Форсунки

Топливные форсунки двигателя служат действительно долго и, как правило, не нуждаются в замене. Практика показывает, что форсунки стоит чистить, особенно если они прослужили уже 15-20 лет. После чистки машина едет гораздо бодрее. Если владелец раскошелится на новые форсунки (комплект новых обойдется в $250-300, 6900366), то автомобиль едет совсем здорово – этот 140-сильный двигатель оказывается очень резвым.

Также рано или поздно придется поменять уплотнительные резинки под форсунками. Они твердеют, перестают нормально уплотнять отверстия в коллекторе под форсунками – там возникает подсос воздуха. Это одно из многих мест, где может просачиваться воздух. О лишнем всасываемом в обход расходомера воздухе говорит положительная топливная коррекция.

Уплотнительные колечки (1280210796) продаются отдельно, меняются легко и быстро, т.к. рампа с форсунками снимается без особого труда.

Маслоотделитель

Бензиновые модульные двигатели Volvo часто страдают от повышенного давления газов в картере. Из-за избытка картерных газов происходит выдавливание сальников, появляется расход масла на угар, а самых критичных случаях газы выдавливают масло через трубку масляного щупа.

Все это происходит из-за закупоривания маслоотделителя, его сливной и, иногда, подводящих трубок. А зимой скопившийся там конденсат может замерзнуть за ночь, и тогда с утра мотор может «рвануть» масляным фонтаном из щупа.

Вообще, закупоривание системы ВКГ происходит из-за коротких поездок и масла сомнительного качества, которое выпадает сажей и гуталином в довольно узких трубках.

Если система ВКГ на моторе Volvo никогда не диагностировалась, а ее элементы не менялись, стоит сделать простую проверку. Снять пробку маслозаливной горловины, надеть на нее и закрепить резиновую перчатку, завести мотор. Если всё в порядке, то перчатка будет как бы всасываться – это указывает на нормальное разряжение под клапанной крышкой и в картере. Если перчатка надувается даже минимально, то проходимость системы ВКГ нарушена. Также стоит немного увеличить скорость работы двигателя и посмотреть на перчатку – она не должна надуваться.

Если перчатка надувается, то придется снимать впускной коллектор, менять расположенный под ним маслоотделитель и закупоренные трубки.

Муфта изменения фаз газораспределения

Двигатель B5244S2 оснащен единственным фазовращателем, установленным на впускном распредвале. Эта муфта имеет неплохой ресурс. В среднем она служит около 200 000 км, а затем появляются различные неполадки. Муфта может просто износиться, что выражается не только в постороннем звуке во время работы двигателя, но и значительным утечкам масла, которое попадает и на ремень ГРМ. Вдобавок из-за радиального люфта муфта может перекашиваться настолько, что ремень ГРМ просто соскочит, мотор получит сильные повреждения.

Неисправную муфту (1275362 для 2.4) приходится менять на новую, ее стоимость порядка $300. Хотя уже есть какие-то варианты по ремонту и восстановлению данных муфт.

Как правило, при неполадках в системе изменения фаз газораспределения автомобили Volvo начала 2000-х не фиксируют ошибку. Однако отклонения в работе этой системы хорошо видны по фактическому и запрашиваемому положению расположению распредвала (относительно коленвала). Если есть расхождения более чем 1°-2°, то либо муфта изношена, либо барахлит ее управляющий соленоидный клапан. Клапан, кстати, можно быстро поменять на исправный, чтобы определиться с причиной поломки. В таких случаях, когда муфта работает тихо, но мотор без явных причин плохо тянет, глохнет на холостом ходу, расходует больше топлива и присутствуют отклонения в положении распредвала, обычно виноват именно управляющий клапан.

Ремень ГРМ

Ремень ГРМ на двигателе Volvo 2.4 подлежит замене каждые 120 000 км, обычно ее меняют немного раньше. При замене рекомендуют менять помпу. Хотим отметить, не делая никакой антирекламы, что были нарекания к помпам одной неоригинальной марки – они не выдерживали нагрузки, перекашивались. Внутри крыльчатка терлась и стругала алюминиевую стружку. А снаружи перекошенный ролик приводил к соскакиванию ремня ГРМ. После этого поршни загибали клапаны.

ГБЦ

Бензиновые двигатели Volvo примерно c 2000 года не оснащались гидрокомпенасторами. Поэтому нуждаются в регулировке тепловых зазоров клапанов, особенно если двигатель эксплуатируется на газу.

Регулировка тепловых зазоров крайне неудобная. Мало того, что приходится иметь дело с толкателями-стаканчиками, так еще при снятии верхней постели распредвалов их нужно прижимать специальным кондуктором. Это необходимо делать для дополнительного контроля зазоров. Хотя измерить тепловые зазоры можно через вывернутые заглушки, установленные в «как бы клапанной» крышке. Номинальные тепловые зазоры впускных клапанов – 0,2 мм, а выпускных – 0,4 мм (±0.03).

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Volvo заказать с них автозапчасти.

Дизельный двигатель Вольво D5 (Volvo D5, D4, D3)

Рудольф Дизель, изобретая своё «детище» — дизельный мотор, и не предполагал, что его изобретение получит в далёком будущем такую широкую известность и популярность. Одним из ярких представителей таких «сердец» для авто, несомненно, считается дизельный двигатель Вольво. Особую популярность среди автолюбителей приобрёл двигатель Вольво D5, который за всё время своего производства смог избавится от, так называемых, «детских болячек», чтобы в итоге любой автолюбитель смог ощутить всю мощность и эластичность этого мотора с самых малых оборотов.

Некоторые технические вопросы

На самом деле двигатель D5 Вольво — это не что иное, как 5-ти цилиндровый турбированный мотор, работающий на дизельном топливе. Отличительной особенностью двигателя D5 считается его практически идеальная сбалансированность между расходом топлива и выдаваемой мощностью.

5 цилиндров, турбина с изменяемой геометрией лопастей — это, по мнению специалистов нашей мастерской, и можно считать теми факторами, которые предопределили залог успеха как флагманского двигателя Вольво D5.

Этот факт в равной мере подходит и к его «меньшим» братьям — 5-и цилиндровому базовому двигателю Volvo D4 и самому современному 5-и цилиндровому с объемом 2 л двигателю Вольво D3.

Мал золотник, да дорог

Специалисты нашей мастерской, осуществляющие ремонт Volvo S60, в отличие от закоренелых скептиков, утверждают, двигатель Вольво D3 — это настоящий прорыв в дизельном автомобилестроении. Несмотря на малый полезный объём и большое количество цилиндров, двигатель Вольво D3 мало чем уступает, а по некоторым параметрам и превосходит базовый силовой агрегат — Вольво двигатель D4.

Обслуживание дизельного двигателя Volvo

В целом, мотор надежный и неприхотливый, с уверенностью можно сказать, что все основные «болячки» связанные с системой подачи топлива которыми страдают дизельные двигатели — отсутствуют. За многие годы обслуживания D5 (более 700 авто) только в единичных случаях на пробегах за 200 тыc. км наблюдались неисправности насосов и форсунок.

Как и всех у дизелей есть свои проблемы, которые надо знать и помнить, что своевременное обслуживание даст возможность избежать дорогостоящих «капитальных» ремонтов.

1. Своевременная замена бачка вентиляции картерных газов — рекомендуем заменить на пробеге до 90 тыс. км.

2. Вихревые заслонки Вольво — меняются по факту появления признаков (слетание пластиковой тяги управления заслонкой, появление течи на месте выхода оси заслонки из коллектора). Признаки слетевшей тяги — потеря мощности, неровная работа ДВС, появление ошибок неисправностей на информационном табло. В случае несвоевременной замены вихревых заслонок происходит неправильное смесеобразование, которое влечет за собой группу вытекающих серьезных последствий (повышенный расход топлива, потеря мощности, нагар на клапанах, закоксовка поршневой группы, порча сажевого фильтра). При замене вихревых заслонок Volvo необходимо снимать форсунки, чем больше нагар и пробег, тем больше вероятность поломки самой форсунки при снятии.

3. Приводной ремень и натяжной механизм — рекомендуем менять до 100 тыс. км. Если на бензиновых двигателях он фактически «вечный» (почти такая же конструкция), то на дизелях приводной ремень расслаивается и его части попадают под ремень ГРМ, что приводит к обрыву и ремонту ГБЦ мотора или замене ДВС (периодически встречаемая проблема).

Кстати, и ремонт этого «малыша», и любая диагностика автомобилей Volvo проводится нашими сотрудниками на самом высшем уровне, чтобы каждый дизельный двигатель Вольво продолжал радовать владельцев данных авто.

Да, все представленные в статье дизельные двигатели Вольво — это вершина инженерной мысли шведского производства, которая заставила, например, все части двигателя Вольво XC90, дизель тому не исключение, работать как единый организм, отрабатывая на все 100% каждый потраченный рубль.

Шведские моторы — это очередной шаг в развитии или же тупик для дизельных двигателей?

Подобный вопрос волновал всех специалистов авторемонтной отрасли, включая и наших сотрудников, которые неоднократно обслуживали и двигатель D5 Volvo, и двигатель Volvo D4. В результате длительных многочасовых ремонтов электрики Вольво, а также при ремонте КПП Вольво наши профессионалы смогли накопить неоценимый опыт, что позволяет быстро и чётко устранить любую неисправность дизельных двигателей Volvo.

Немаловажно будет отметить, что все необходимые автозапчасти Вольво владелец скандинавской машины сможет легко приобрести прямо у нас на складе-магазине автозапчастей, не бегая в поисках всего необходимого по магазинам и рынкам. Подобный шаг стал логическим продолжением в нашей работе по налаживанию идеальной системы и по грамотному обслуживанию всех типов моторов, включая прекрасный двигатель D5 Volvo, а также широко распространённый Вольво двигатель D4.

Двигатель Volvo D5244T

Один из лучших 5-цилиндровых турбодизелей от шведской компании Вольво. Разработан для применения в автомобилях собственного производства. Рабочий объём составляет 2,4 литра, степень сжатия зависит от конкретной модификации.

Про моторы D5 и D3

Примечательно, что только 5-цилиндровые дизельные установки являются уникальной разработкой шведского концерна. Остальные моторы, такие как 4-цилиндровые D2 и D4, позаимствованы у PSA. По этой причине последние, на самом деле, гораздо чаще встречаются под марками 1.6 HDi и 2.0 HDi.

Рабочий объём дизельных «пятёрок» семейства D5 составляет 2 и 2,4 литра. Первую группу представляет мотор D5204T, вторую — описываемый D5244T. Однако название D5 присуще только сильным версиям данного семейства, мощность которых превышает 200 л. с. Остальные движки принято обозначать в коммерческой сфере как D3 или 2.4 D.

Приход формата D3 вообще стал главной новостью. Помимо того, что ход поршня сократился с 93,15 до 77 мм при оставленном как прежде диаметре цилиндров, сократился рабочий объём агрегата — с 2,4 до 2,0 л.

D3 предлагался в нескольких версиях:

• 136 л. с.;
• 150 л. с.;
• 163 л. с.;
• 177 л. с.

Эти модификации всегда шли с одним турбонагнетателем. А вот некоторые 2.4 D, напротив, получили двойную турбину. Эти версии без труда обеспечивали мощность выше 200 л. с. Ещё одна отличительная особенность моторов D3 — их система впрыска считалась неремонтопригодной, так как оснащалась форсунками с пьезо эффектом. Кроме того, ГБЦ не имела вихревых заслонок.

Особенности конструкции D5244T

Блок цилиндров и головка мотора выполнены из лёгких материалов. На каждый цилиндр приходится по 4 клапана. Таким образом, это 20-клапанный агрегат, имеющий двойной систему верхних распредвалов. Система впрыска — Коммон Райл 2, наличие клапана EGR на многих версиях.

Использование новой Common Rail в современных дизельных моторах несколько напугало пользователей. Однако топливное управление Бош свело все страхи к минимуму. Система надёжна, несмотря на необходимость замены форсунок, после окончания их эксплуатационного ресурса. В некоторых случаях возможен даже их ремонт.

Модификации

Модификаций D5244T имеет много. Кроме того, серия данных моторов разрабатывалась в нескольких поколениях. В 2001 году вышло первое, затем в 2005 году — второе, со сниженной степенью сжатия и турбиной VNT. В 2009 году движок получил другие изменения, направленные на модернизацию системы впрыска и турбонаддува. В частности, были введены новые форсунки — с пьезо эффектом.

Подробнее этапы развития выбросов данных агрегатов можно представить так:

• с 2001 по 2005 годы — стандарт выбросов на уровне Евро-3;
• с 2005 по 2010 годы — Евро-4;
• после 2010 года — Евро-5;
• в 2015 году появляются новые Drive-E.

5-цилиндровый D5 с системой выброса Евро-3 обозначался как D5244T или D5244T2. Один выдавал 163, другой — 130 л. с. Степень сжатия составляла 18 единиц, сажевый фильтр изначально отсутствовал. Система впрыска управлялась Бош 15. Моторы ставились на S60/S80 и внедорожник XC90.

После внедрения Евро-4 с 2005 года ход поршня сократили до 93,15 мм, а рабочий объём увеличили всего на 1 см3. Безусловно, для покупателя эти данные практически никакого значения не имели, ведь куда важнее была мощность. Она возросла до 185 лошадей.

Система управления осталась той же фирмы Bosch, но с более навороченной версией EDC 16. Уровень шумов дизельного агрегата снизился практически до нуля (он и так был изначально тихим), благодаря уменьшению степени сжатия. Что касается недостатков, то был добавлен необслуживаемый сажевый фильтр. Агрегаты с Евро-4 имели обозначение T4/T5/T6 и T7.

Основными модификациями D5244T принято считать эти:

• D5244T10 — 205-сильный мотор, с коэффициентом выбросов СО2139-194 г/км;
• D5244T13 — 180-сильный агрегат, устанавливался на C30 и S40;
• D5244T15 — этот двигатель способен развивать 215-230 л. с., устанавливался под капоты S60 и V60;
• D5244T17 — 163-сильный мотор со степенью сжатия 16,5 единиц, устанавливался только на универсал V60;
• D5244T18 — 200-сильная версия с крутящим моментом 420 Нм, устанавливалась на внедорожник XC90;
• D5244T21 — развивает 190-220 л. с., устанавливался на седаны и универсалы V60;
• D5244T4 — 185-сильный двигатель со степенью сжатия 17,3 единиц, устанавливался на S60, S80, XC90;
• D5244T5 — агрегат на 130-163 л. с., устанавливался на седаны S60 и S80;
• D5244T8 — мотор развивает 180 л. с. при 4000 об/мин, устанавливался на хэтчбек C30 и седан S

Преимущества

Многие эксперты согласны с мнением, что первые версии этого двигателя были не столь капризными и сравнительно надёжными. На этих моторах не было заслонок во впускном коллекторе, не было сажевого фильтра. Также по минимуму использовалась электроника.

С внедрением норм Евро-4 улучшилось управление турбонаддувом. В частности, речь идёт о точности настроек. Вакуумный привод, который считался менее сложным и уязвимым, но был архаичным и слишком простым, сменился на продвинутый электрический механизм.

2010 год ознаменовался запуском стандарта Евро-5. Степень сжатия вновь пришлось снизить до 16,5 единиц. Но самое значимое изменение произошло в ГБЦ. Хотя схему газораспределения и оставили прежней — 20 клапанов и два распредвала, другой стала подача воздуха. Теперь заслонки устанавливались прямо перед одним из клапанов впуска в головке. И каждый цилиндр обзавёлся собственной заслонкой. Последние, как и тяги, сделали из пластика, что имело смысл. Как известно, металлические заслонки часто разрушали цилиндры, когда ломались и попадали внутрь двигателя.

Недостатки

Рассмотрим их подробнее.

1. С переходом на Евро-4 в зону риска попал интеркулер — охладитель сжатого воздуха. Долгой работы он не выдерживал, как правило, давал трещину из-за чрезмерных нагрузок. Основным признаком его неисправности считалась утечка масла и переход двигателя в аварийный режим. Ещё одним слабым местом в системе наддува моторов D5 являлся патрубок охладителя.
2. С переходом на Евро-5 стал уязвимым привод заслонок. Из-за высоких нагрузок внутри механизма со временем создавался люфт, вызывающий рассогласование. Мотор немедленно реагировал на это остановкой. Привод невозможно было заменить по отдельности, нужно было ставить его в сборе с заслонками.
3. Регулятор давления топлива на последних модификациях мог становиться причиной плохого запуска, нестабильной работы мотора на низких оборотах.
4. Гидрокомпенсаторы чересчур чувствительны к качеству масла. После 300-тысячного пробега известны случаи, когда они выходили из строя и вызывали характерное постукивание. В дальнейшем эта проблема могла вызвать разрушение посадочных мест в головке блока цилиндров.
5. Нередко пробивала прокладка ГБЦ, из-за чего газы просачивались в систему охлаждения, а хладагент — проникал в цилиндры.
6. В 2007 году после очередного рестайлинга, привод дополнительного оборудования получает 3 ремня. Крайне неудачным оказался ремень генератора и натяжной ролик, в котором неожиданно мог разбиться подшипник. Последняя неисправность легко вызывало следующее: ролик перекашивался, на высоких оборотах движка слетал с места и попадал под крышку механизма газораспределения. Это становилось причиной перескока уже ремня ГРМ с последующей встречей клапанов с поршнями.

Вольвовская «пятёрка» в целом надёжна и долговечна, если грамотно за ней ухаживать. После 150-тысячного пробега автомобиля надо периодически следить за ремнём ГРМ, обновлять помпу и ремень вспомогательных навесных элементов. Масло заливать в срок, не позднее 10-тысячного пробега, желательно 0W-30, ACEA A5/B5.

Как работает 5 цилиндровый двигатель volvo

Автор: Валерий Моторин Раздел: VOLVO

В последние годы под капотом Volvo оказывались различные дизельные двигатели. Лишь пятицилиндровые являются собственной разработкой шведов. Другие, четырехцилиндровые объемом 1,6 литра (с пометкой D2) и 2,0 литра (D4), позаимствованы у PSA и на самом деле представляют собой 1.6 HDi и 2.0 HDi соответственно.

С пятицилиндровыми двигателями все несколько сложнее, по крайней мере, с точки зрения коммерческого обозначения. Рабочий объем составляет 2,0 либо 2,4 литра. Слабые версии, в зависимости от экологического класса и целевой модели, называются D3 (2.0) или 2.4 D (2.4). Популярное обозначение D5 доступно только для более мощных версий 2,4-литрового турбодизеля.

5-цилиндровые дизели Вольво можно разделить на три этапа развития. Первый — с 2001 по 2005 год, когда мотор соответствовал стандарту выбросов Евро 3. Следующий этап продлился до 2010 года под нажимом Евро-4. В последующем двигатели отвечали нормам Евро-5. А в 2015 году появились более современные Drive-E.

Евро 3 и Евро 4

Вопрос заключается в том, как различать двигатели. Пятицилиндровый агрегат, о котором мы говорим, всегда имел рабочий объем 2,4 литра. В оригинальной версии Евро-3 он обозначался D5244T или D5244T2. Оба отличались мощностью — 163 и 130 л.с. соответственно. Турбодизель имел степень сжатия 18:1, а сажевый фильтр отсутствовал. Топливная система типа Common Rail с аппаратурой Bosch EDC 15. Двигатель можно найти в S60 или S80 и, конечно же, в XC90.

С весны 2005 года постепенно началось замещение дизелем нового поколения Евро-4. По некоторым данным ход поршня сократился с 93,2 до 93,15 мм, в других источниках лаконично говорится об увеличении рабочего объема с 2400 до 2401 см3. С точки зрения покупателя данные изменения ничего не значат. Куда важнее мощность. В самой сильной версии она возросла до 185 л.с.

Согласно данным производителя отдельные вариации двигателя отличались только программой управления впрыском. Здесь тоже использовалась топливная аппаратура Bosch, но уже в более продвинутой версии EDC 16.

Кроме того, степень сжатия уменьшилась до 17,3:1, благодаря чему и без того тихий двигатель стал работать еще тише. В рамках требований Евро-4 был установлен необслуживаемый сажевый фильтр. Двигатели Euro 4 получили обозначение D5244 T4/T5/T6/T7.

Надежность

Система впрыска Common Rail в современных дизельных машинах с пробегом пугает многих. Но топливная аппаратура Бош в этих двигателях достаточно надежная. Впрочем, рано или поздно придется заменить форсунки (16 000 рублей за штуку). К счастью, они не так дороги, как много лет назад. В некоторых случаях их даже можно отремонтировать.

При переходе на Евро 4 значительно улучшилось управление турбонагнетателем, а именно точность регулировки. Этого достигли, сменив вакуумный привод на электрический. Хотя это решение и считается более сложным и уязвимым, в частности из-за больших тепловых нагрузок на электродвигатель, но реальных случаев отказа немного.

В системе наддува наиболее слабым оказался охладитель сжатого воздуха (интеркулер). Он должен быть полностью сухим. Если вы найдете пыль, смешанную с маслом, то, скорее, всего интеркулер дал трещину. При увеличении щели двигатель переходит в аварийный режим. Стоимость оригинального охладителя 20 000 рублей, аналога – не меньше 10 000 рублей.

Евро 5

С 2010 года Volvo запустил в серию 5-цилиндровый мотор, соответствующий стандарту Евро-5. Степень сжатия снова снизилась – теперь до 16,5:1.

Вероятно, самое большое изменение, произошедшее при переходе на Евро 5, затронуло головку блока цилиндров. Принципиальная схема газораспределения DOHC с 20 клапанами и приводом с помощью зубчатого ремня осталась прежней. Однако, система подачи воздуха несколько иная. Вихревые заслонки установлены не в впускном коллекторе, как в двигателях BMW, PSA или Ford, а прямо перед одним из впускных клапанов в головке блока цилиндров. Каждый цилиндр имеет одну заслонку.

Несмотря на то, что заслонки и тяги изготовлены из пластика, разрушения и попадания осколков в цилиндры не происходит. Вопросы возникают лишь к механизму привода заслонок. Со временем он изнашивается, и появляется люфт. Заслонки управляются с помощью электрического моторчика, а при наличии свободного хода, возникает рассогласование, и двигатель переходит в аварийный режим. Механизм меняется в сборе с заслонками. Замене подлежит и крышка клапанов. Общие затраты вместе с работой составят порядка 30 000 рублей.

Впервые два литра

Главной новостью стал приход двигателей с обозначением D3. Ход поршня сократился с 93,15 до 77 мм при неизменном диаметре – 81 мм. Это привело к сокращению рабочего объема до двух литров.

2-литровый D3 предлагался в версиях мощностью 136, 150, 163 и 177 л.с. и всегда исключительно с одним турбонагнетателем. Вариант объемом 2,4 литра, напротив, впервые получил пару турбин с каскадным расположением, т.е. последовательным. Такие модификации обеспечивали 205 и 215 л.с.

Еще одно отличие 2-литрового турбодизеля – система впрыска с пьезофорсунками. Они неремонтопригодны. Кроме того, из головки блока изъяли вихревые заслонки.

Заключение

Дизельный пятицилиндровый двигатель Вольво надежный и долговечный. Для его долголетия требуется квалифицированное обслуживание. Оно включает в себя замену ремня ГРМ после 160 000 или 180 000 км (в зависимости от версии двигателя). Вместе с ним рекомендуется обновлять водяной насос и ремень привода навесных агрегатов. Масло SAE 0W-30, ACEA A5/B5 следует менять не позднее 10 000 км, хотя Volvo и допускает интервалы 20 000 км и даже 30 000 км (в случае с новым D5 / 185 л.с.).

Преимущества пятицилиндрового двигателя

Считается, что машины, мотор которых оснащен 5 цилиндрами являются чуть ли не самыми лучшими в мире автотранспортными средствами. Но так было далеко не всегда и не везде. Ведь производители подобных двигателей допускали иногда серьезнейшие ошибки в просчетах, которые негативно сказывались на репутации таких многоцилиндровых моторов.

Пятицилиндровые двигатели оказались в то время под капотом многих легендарных автомобилей. Например, ими были оборудованы автомобили Audi Ur Quattro второго поколения и автомашины Ford Focus RS и Volvo 850R. В итоге у инженеров получились вполне неплохие и достаточно резвые авто-родстеры.

За последнее время пятицилиндровые агрегаты переживают не лучшие свои времена. С каждым годом их производится все меньше и меньше и в основном они выпускаются для моделей Audi ТТ RS и RS3. Другие же автопроизводители по-прежнему отдают предпочтение стандартным двигателям с 4 цилиндрами. Впрочем, находятся и такие автогиганты которые до сих пор считают, что лучше все же устанавливать на машины двигатели с 5 цилиндрами, чем с 4 (четырьмя). И на это у них есть веские основания.

Примечательно, что в пятицилиндровых моторах предусмотрена отдельная система зажигания, она придает дополнительную мощь коленчатому валу. Также благодаря этой системе вращение коленвала становится более интенсивным (интервал составляет 144 градуса).

Вместе с тем, надо сказать, что по этому показателю четырехцилиндровый двигатель и агрегат с 5 цилиндрами практически идентичны. Но при этом данный пятицилиндровый двигатель имеет у себя дополнительные 36 градусов люфта. Иначе говоря, он как и 4 цилиндровый мотор обеспечивает вращение коленчатого вала на 180 градусов, но однако делает это значительно быстрее.

Поршни коленчатого вала у такого двигателя расположены таким образом, чтобы обслужить сразу все 5 цилиндров. Первый поршень находится в так называемой верхней мертвой точке, второй — достигает 144 градуса против часовой стрелки коленвала, третий поршень поворачивается на 216 градусов, четвертый делает обороты на 288 градусов, ну а пятый – на 72 градуса. По большому счету зажигание пятицилиндровых моторов работает в следующем порядке: «1-2-4-5-3». В данном случае третий поршень является как-бы центральным, а все остальные второстепенными.

Как и в трехцилиндровых двигателях в моторах с 5 цилиндрами возвратно-поступательное вращение осуществляется за счет определенных интервалов, а порядок зажигания обеспечивает баланс вертикальным мощностям двигателя. Правда в таких случаях постоянно случается дисбаланс крутящего момента, который возникает вдоль горизонтальной плоскости мотора. То есть, все 5 цилиндров регулярно пытаются крутить или переворачивать поршни на коленвалу на его длину, в связи с чем рекомендуется сделать балансировку крутящего момента.

Для всех скептиков, которые считают это проблемой, есть несколько причин свидетельствующих о том, что пятицилиндровые двигатели по-прежнему жизнеспособны. Дело в том, что цилиндры расположены поперечно друг-другу. Более того, расстояние между ними минимальное, что в свою очередь делает их идеальным вариантом для небольших машин.

К тому же моторы с 5 цилиндрами обеспечивают более плавную езду автомобилю по сравнению с четырехцилиндровыми агрегатами. Не удивительно, что их предпочитает устанавливать на свои автомобили компания «Audi», ведь немецкий автопроизводитель всегда стремился и стремится к тому, чтобы автомобилисты испытывали максимальный комфорт в процессе движения.

У пятицилиндровых двигателей есть и миниатюрный аналог — V10s. Но в отличие от них моторы с 5 цилиндрами пользуются большей популярностью. Конечно во многом это обусловлено тем, что они обладают более внушительными техническими характеристиками.

В самое ближайшее время мы начнем тестирование автомобиля Audi RS3, который оснащен пятицилиндровым двигателем объемом в 2,5 л. К слову, точно такой же мотор установлен и на Audi ТТ, при этом он способен выдавать аж 400 л. с.

В этом году планирует оснастить свои новые модели машин многоцилиндровым двигателем и другой Немецкий автогигант – компания «Mercedes». Серьезные планы и у автокомпании «Jaguar», она собирается использовать на своих автомобилях шестицилиндровый мотор. Все это говорит в пользу того, что многоцилиндровые двигатели рано списывать со счетов, у них есть перспективное будущее и автомобилистов ждут захватывающие времена.

График работы 5 цилиндрового двигателя VOLVO и попытка анализа, что происходит. Почему не заводится — часть №3.

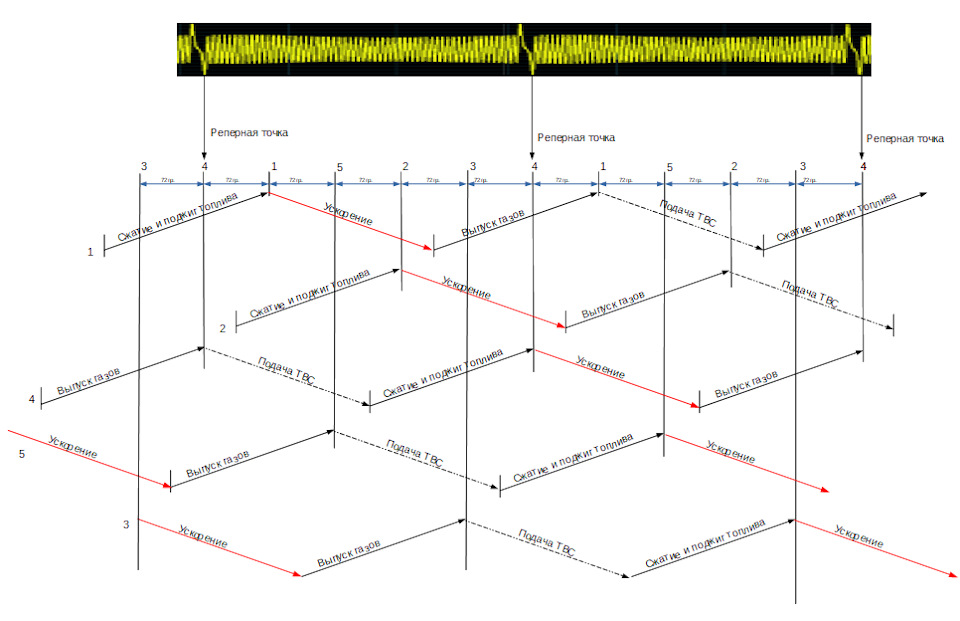

Для себя нарисовал график работы двигателя. Подскажите прав или соврал?
Нашёл в сети информацию по работе цилиндров по принципу 1-2-4-5-3 (на самом деле, на момент 15.05.2020г. после ремонта своей ГБЦ, поршни поднимались в ВМТ в порядке 1-5-2-3-4), которые раскидал на 2 оборота колена 720гр.

Дальнейшие мои умозаключения, с порядком поршней, весьма сомнительны.

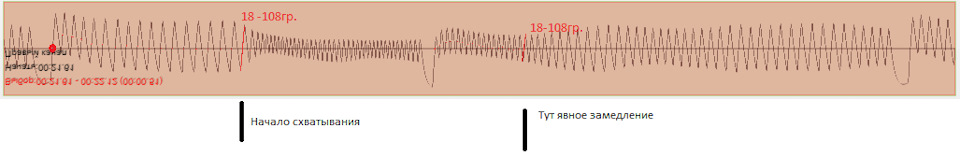

Исходя из моего графика вращения поршней (если всё верно конечно же). Начало ускорение происходит на 1-ом цилиндре, продолжается на 2-ом, это говорит о том что эти 2 цилиндра схватывают. Далее на 4-ом идёт замедление и возврат к скорости вращения стартера. Видно что до начала ускорения импульсов — т.е. начала схватывания, амплитуда выше, а для 1-го и 2-го цилиндра подача топливо воздушной смеси происходило в предыдущем круге, в начале

и там была амплитуда выше, т.е. сигнал нормальный по уровню для восприятия ECU, что позволило ему брызнуть форсунками для 1,2 горшка . А вот для последующих горшков уже было проблематично, из-за просадки амплитуды видимо. В общем придумал следствие, а причина не ясна пока. Есть мысль, что фронт и спад импульсов, т.е. скорость роста и скорость спада, слишком долгая, и это приводит к падению амплитуды при увеличении скорости подачи зубьев, а если это и так, то что то не так с индуктивностью наверное.
Перечеркнул текст, ибо в итоге выяснилось, что накосячил и протупил я сильно.
Запись тут произведена микрофонным входом от ПК, и вместо полезного сигнала я воспринял за полезный сигнал с канала который не был подключен, а только лишь замкут с общим, дабы не ловить много шума, однако именно наводка на нём мне показалась сигналом. А тем временем полезный сигнал выглядел как прямоугольные импульсы, по причине того что на входе примочки установлены защитные цепи, и не хватало ограничения делителя по входу, и сигнал превратился в прямоугольные импульсы, я посчитал за помехи.
Не ожидал я от себя такой тупости, далее исправляюсь.

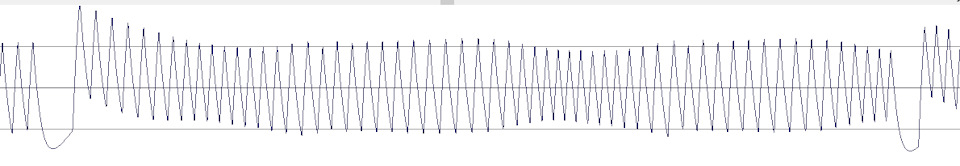

Далее сигналы которые есть на самом деле.
