Замена рулевых тяг и наконечников со снятием рулевой рейки

В данной теме опишу собственноручную замену рулевых тяг и наконечников со снятием рулевой рейки.

Для начала как до этого дошёл: у меня появились шумы при поворотах на месте, точнее треск где-то на 55ткм. Сначала подумал на стойки стабилизатора (на прошлом мондюке было похожее, вылечилось именно так).Купил я их (под машину даже не лез, раньше больше 30ткм не ходили, а тут пробег в 2 раза больше и ещё не менял). Когда посмотрел, то стойки были в норме, да и вообще подвеска в норме… В общем менять я их не стал.
Потом вычитал у фокусников, что при похожем звуке скрипят сопряжение ступица/привод. Ну да ладно, это не страшно и я успокоился. При всём при этом была вибрация тормозных дисков. Я их поменял примерно на 60ткм, после этого стало ездить приятно и на ту «мелочь» почти не обращал внимание. Потом заметил не только скрип при повороте на месте, но и небольшую вибрацию при торможении, да и просто «отпуске» газа, к тому же при езде по прямой руль стало немного уводить вправо. Загнал машину на яму, попросил жену повернуть колёса: вроде всё нормально, ничего не задевает (у некоторых пыльник рулевой рейки задевал за открученный подкрылок) и не болтается, потом поднял правое колесо (без его снятия) и ОФИГЕЛ, люфт колеса показался около 1см! Снял колесо, оказался продольный люфт в рулевом, на вид был очень большим, замерил, оказалось 3мм. На другом колесе вроде как норма, т.е. это правая рулевая тяга. У меня с рулевым никогда раньше проблем не было (другие Мондюки отходили по 100ткм, при этом менял только рулевые наконечники и то, на первом по глупости испортил пыльник, а на втором больше для профилактики). Решил глянуть цену на рулевой механизм, чтобы оценить максимально возможный урон: 75тр, немного офигел…

На форуме прочитал тему про замену рулевых тяг, вычитал 3 варианта замены:
1. По науке. Со снятием рулевой рейки (об этом статья ниже).
2. С частичным откручивание рулевой рейки без полного снятия. При этом помощник держит газовым ключом вал рейки, а другой откручивает тягу. Рейка откручивается для того, чтобы если что-то пойдёт не по плану, был шанс, чтобы рейка осталась в живых.
3. То же самое, что и в п2., только вообще без откручивания рейки. Т.е. чтобы она долго не мучилась, если что пойдёт не так…

У меня в глазах маячили 2 цифры: 7 и 5, поэтому выбрал первый пункт. К тому же на снятой рейке можно было изучить что там происходило, да и вообще не так уж и сложно её снять, как может показаться. Одним из главных аргументов против снятия рейки – отсоединение трубок ГУРа, как следствие прокачка или замена, но т.к. мне как раз нужно менять жидкость ГУРа по регламенту (каждые 60ткм), поэтому для меня это тоже не аргумент.

Сначала хотел поделиться только номерами и качеством зап. частей, т.к. я далеко не первый, кто проделывал такую работу, но после проведения этой операции решил, что напишу мини отчёт по снятию рейки, т.к. делается это всё гораздо проще, описанного в книге и форумчанами.
Собственно описание по книге, т.е. просмотреть всю книгу можно ЗДЕСЬ
(стр .182 и далее).

Вариант со снятием подрамника также описан на Мондео клубе:
сообщение 108

Также хорошо описано у Dominickanec

Собственно решил менять обе рулевые тяги с наконечниками (на всякий случай) + пыльники. Предварительно под 100% замену была только одна правая рулевая тяга.

Решил всё брать Lem_FORD_er, а именно (сначала оригинальный Фордовский номер и цена, потом Лемфордер):

Рулевые тяги 1 433 271 (2х2300=4600р.), Lemforder 34001 01 (2х1250=2500р.)
Рулевой наконечник левый 1 433 274 (3300р.), Lemforder 31942 02 (1200р.)
Рулевой наконечник правый 1 433 273 (3300р.), Lemforder 31943 02 (1200р.)
Пыльники рулевых тяг 1 433 372 (2х2900=5800р.), Lemforder 34336 01 (2х330=660р.)

ИТОГО 17000р за Форд и 5560 за Лемфордер – разница существенная!

Это полный комплект для замены рулевых тяг с наконечниками и пыльниками, в него также входят хомуты пыльников (в комплекте с пыльниками), регулировочные гайки (с тягами) и гайки наконечников (с наконечниками). Однако нигде НЕ БЫЛО СМАЗКИ тяг!
Соответственно ещё нужна смазка для ТЯГ и РУЛЕВОЙ РЕЙКИ в некоторых случаях…
Также не помешают 2 кольца уплотнения ГУРа 1 474 287 (это комплект из 2ух колец, 240р.)

комплект запасных частей

ВД40, жидкость для чистки карбюраторов и фиксатор резьбы (разборный, т.е. синий) должны быть всегда, просто напоминаю.

Т.к. жидкость ГУРа будет частично сливаться, то нужна жидкость ГУРа на долив либо на замену. Родная жидкость ГУРа обычно красная (около 1000р за 1л), я решил менять, т.к. рекомендуют как раз каждые 60ткм, взял за те же 1000р 2 л зелёной:-)

Т.к. придётся снимать рулевой механизм, можно попутно поменять:
Стойки стабилизатора 1 377 849 (2х1200=2400р.) – взял SWAG 50927897 (2х650=1300р.)
Втулки стабилизатора 1 478 582 (2х200=400р.) взял оригинал.
Также рекомендую прикупить опорные подшипники 1 539 863 (2х1100=2200р.)- взял SKF VKD 35036 T (Это комплект из 2 шт) (1х1250=1250р.)

Тормозные диски, колодки по необходимости (менял недавно, взял АТЕ: колодки 13.0470-7228.2 (3900р) и диски 24.0128-0154.1 (2450х2=4900р). Диски от эС-Макса, диаметр под шпильки М14, вместо наших М12, но не криминально).

Итого потратил около 3000 на дополнительные зап. части (напишу сразу, что при пробеге 63ткм ничего из этого менять не стал, но ничуть не жалею, т.к. рано или поздно всё равно придётся их менять)

Попутные зап. части

Прочитал все источники и пошёл делать сам, как обычно один, благо на даче яма имеется, причём со ступеньками, поэтому залезть/вылезть не проблема.
На самом деле всё не так сложно, по книге вообще удивляюсь, как они не предложили бензобак снять, так, на всякий случай… Фото будет мало (чтобы не запутать), вот мой алгоритм:

1. Загоняем машину на яму, ставим на ручник, подпираем задние колёса, идём на место водителя и выкручиваем болт с головкой на 10 в рулевом карданчике.

2. Лезем в яму и снимаем защиту (на 2,5Т это несколько саморезов с головкой на 10), далее срываем задние болты крепления подрамника (2шт на 21) и рулевой рейки (2шт вроде на 15). Мне хватило рычага около 0,5м (стандартный Форсовский вороток). Также можно открутить 2 из 4 болта на 13 распорки подрамника. Отсоединяем 2 резиновые подушки крепления системы ОГ. Я сначала открутил планку с кронштейном этих подушек (2 болта на 10), потом и вовсе их снял, чтобы не мешались.

3. Снимаем оба передних колеса, разумеется, что-то подкладываем под пороги, у меня были подпорки.

4. Далее откручиваем нижнее крепление стоек стабилизатора (я хотел их заменить, но они как новые (родные 63ткм), ни намёка на люфт, решил оставить, стало интересно, сколько проходят ещё) и снимаем рулевые наконечники. У меня был съёмник, но наши рулевые наконечники довольно широкие, пришлось болгаркой увеличить ширину паза съёмника примерно на 2мм.

5. Теперь можно проверить опорные подшипники, если при поворачивании кулака криминала не слышите, то можно не менять, иначе замена. Работы – аналогично замене амортизаторов или пружин, нужно либо вынуть амортизатор в сборе с пружиной, при этом победив дурацкий болт амортизатора, либо вынуть всю конструкцию в сборе с кулаком (для этого нужно открутить ступичный болт и снять шаровую опору).

6. Наверху нам осталось отсоединить кронштейн с 2мя гидравлическим трубками слева в правой арке. Если получится подлезть, то можно это сделать сейчас, там длинный саморез с головкой на 7! Если не подлезете, то можно это сделать чуть позже, когда немного опустится подрамник.

7. В левой арке у нас остался вход трубок ГУРа в рулевую рейку (Торкс ) (можно открутить, но пока не сливать, а можете и слить жидкость, как удобнее) и датчик автокорректора (если есть) слева. Я решил открутить нижнюю площадку его крепления, это всего 1 болт с головкой на 8. В принципе наверху всё (если открутили саморез на 7 в правой арке), опускаемся в яму.

8. Собственно осталось немного. Отсоединяем нижнюю опору. Не знаю как на других двигателях, но на 2,5Т настолько суровая верхняя опора, что можно спокойно открутить нижнюю, при этом ничего не надо поддомкрачивать и фиксировать! Остались только 4 болта, которые мы «срывали» в пункте 2. Скажу так, что болты подрамника открутились легче, чем крепления рулевой рейки! Как и Доминиканец, я приподнимал рейку и пшикал туда ВД40, (правда про это совет я забыл, но также до этого дошёл:-) ) Когда будете откручивать болты подрамника, то крутите поочерёдно постепенно. Если до сих пор не выкрутили саморез на 7, крепящий кронштейн с 2умя трубками (что в п.6), то это следует сделать до полного выкручивания болтов. Можно выкрутить прямо из ямы с помощью трещётки 1/4. После откручивания подрамника не уроните на себя распорку, хотя она лёгкая:-)

Нижняя опора двигателя

9. Забыл написать про стабилизатор. В общем, если он стоит на месте и «пружинит», люфтов нет, то втулки стабилизатора можно не менять. Опять же на Мондео Мк4 конструкция сделана грамотно и втулки можно поменять без лишнего геморроя, в отличие от прошлых поколений, поэтому стабилизатор можно оставить в покое. Иначе откручиваем 4 болта крепления стабилизатора (возле болтов рулевой рейки) и вынимаем нафиг стабилизатор. Как поняли, я его не трогал.

10. Если ничего не забыл, то у нас уже приспущен с одной стороны подрамник, откручена рулевая рейка, т.е. всё готово к выниманию последней! Отмечу, что я только на этом моменте вынул трубки ГУРа из редуктора, нижняя вынимается совсем легко, а вот верхняя тяжелее. Как писали другие товарищи не забудьте подставить ёмкость для сбора жидкости. Далее отводим эти трубки за крепление выхлопа, на следующем фото это будет видно.

11. Собственно последний этап демонтажа – достаём рулевую рейку! Я стал по направлению хода авто, взял рейку обоими руками максимально широко (где-нибудь в районе пыльников) и передвинул её в состояние как на фото (пришлось сначала подвинуть её вправо) и немного (на пару см.) ещё опустить подрамник рукой, чтобы рулевой вал смог опуститься вниз.

Вывод рулевой рейки с демпфером

12. Далее вынимаем резиновый демпфер, рейку приводим в такое состояние:

и вынимаем рулевую рейку, выводим её под водительской дверью! (До этого я долго мучился, пытаясь её высунуть через левую арку, но мешал стабилизатор).

Теперь смотрим на наш крепёж, который мы выкрутили и то, что пришлось снять. Совсем немного! Прилагаю фото ниже, на нём всё кроме: колёсных гаек, крепежа защиты двигателя, гаек стоек стабилизатора, наконечников рулевых тяг и болта рулевого карданчика, оставленного в салоне. Как видно подрамник не снимался, шаровые опоры не откручивались, фиксаторы проводки не резались, лишние болты не откручивались.

У меня на операцию демонтажа ушло около 3 часов, правда я не спешил, к тому же простудился, т.е. сил было меньше чем обычно. Если всё делать оптимально, то можно попробовать и за 1,5 часа уложиться.

Итак мы сняли девайс, стоимостью 75 тр (за что, спрашивается?) 10% от стоимости1,6 Амби? Ну да ладно. У меня рейка была почти чистая, ну всё-таки протёр её за 15 минут.
Правый пыльник (где была изношенная тяга) был целый, а вот левый – немного порван!
Далее крайне желательно КУЛЬТУРНО (а не режим бокорезами, как заведует книжка) снимаем большие и малые хомуты пыльников.
Снимаем правый целый пыльник и офигиваем от кол-ва воды со ржавчиной, немудрено, что шаровому механизму на тяге пришло писец… Смазки ноль, т.е. вообще ни в каком виде…

Слева тоже не очень хорошо, но есть хоть какие-то остатки смазки в вперемешку со ржавчиной… Получается иной раз лучше "дырка", чем герметичность. Через дырку вода ушла, а в целом пыльнике задержалась! Откуда там вообще вода взялась, блин…

Далее нужно снять тяги с рулевой рейки. Фото сделать забыл, но пару слов напишу. В общем в книжке рекомендуют зажать рейку за зубчатую часть так, чтобы можно было сразу выкрутить обе тяги и поставить новые, всё за 1 заход. У меня были настолько суровые тиски, что эту операцию пришлось проводить в 4 этапа: 1: Зажал в тиски, снял левую тягу. 2: развернул рейку на 180 градусов, снял правую тягу. Потом снял рейку и пошёл всё чистить. Потом обратно сначала одну, потом другую. В книге рекомендуют применять губки из мягкого металла — разумное решение. У меня алюминия не было, но вытребовал у тёщи что-то из этого металла, в расход пошла старая алюминиевая крышка, которую порезал болгаркой на пластины. 2 сделал Г образные (собственно в тиски) и ещё одну цилиндрическую со скошенной стороной, т.е. полностью повторяющей форму рейки. Получился 2ной слой алюминия.

У меня, кстати, рейка отличается от книжной, крепление снизу, трубки вентиляции в самой рейке, а не в кожухе, так что посмотрите, если у вас не как на фото, то зап.части могут быть другими.

В общем после снятия тяг получилась такая картина:

Долго и упорно вычищаем рейку, стараясь незакакать всё вокруг и саму рейку, разумеется.

Ну и сами тяги с пыльниками:

Аномалия: Целый пыльник и мёртвая тяга слева и Почти нормальная тяга и порваный пыльник справа

Далее переходим к сборке новых зап. частей.
Для начала проверяем кол-во смазки в рулевых наконечниках. У Лемфордера смазки оказалось гораздо больше, чем в Делфи у Доминиканца , но всё равно меньше, чем в оригинальной и ещё весьма живой (при этом часть смазки вытерлась при снятии пыльника:

Оригинальный (слева) рулевой наконечник с пробегом 63ткм и новый Lemforder справа

Решил «пересмазать» все 4 рулевых наконечника (родные снятые тоже). Смазку использовал для шаровых, т.е. ШРБ 4:

Этапы смазки и сборки рулевых наконечников и тяг

Теперь немного о качестве зап. частей. Как писал выше, всё взял Лемфордер. Тяги и наконечники на вид нормальные, но размеры немного отличаются от оригинальных.

Про гайки. Сначала обрадовался, когда увидел почти оригинальные гайки на наконечниках, потом ведро дёгтя заметил: на родной не только «встроенная» шайба, но и нейлоновый стопор, которого в гайке лемфордера не обнаружено… Вот почти всегда: либо такая гайка без нейлона, либо с нейлоном, но обычная, без «встроенной» шайбы. Неужели нельзя нормальную гайку положить? И ещё один косяк: когда собирал тяги с наконечниками, заметил, что на одной регулировочной тяге криво нарезана резьба! На фото видно, зазор справа где-то 0,4мм… На этой тяге перекрутил на родную гайку…

Теперь про пыльники: они пластиковые, оригинальные гораздо более мягкие (сначала вообще подумал, что они резиновые). Хомуты на пыльниках: маленькие (быстросъёмные) произвели хорошее впечатление (их и поставил), а вот большие Гадость полная! Имел дела с подобными на ШРУСах Мондео 2, там оригинальные точно как здесь, только больше, а неоригинал тоже идёт как и здесь на Лемфордере. В общем моё мнение, что ОДНОРАЗОВЫЕ родные лучше использовать 3 раза, чем один раз неоригинальные. Именно поэтому я рекомендовал не резать, а снимать культурно родные хомуты.

Вверху: родные гайка и хомут слева и Lemforder справа. Внизу: регулировончая гайка с кривой резьбой Lemforder

Чтобы надеть родные хомуты их нужно сначала немного разжать. С этой операцией просто прекрасно справляется съёмник стопорных колец, как на фото. Ну а для стягивания использовать клещи как на фото, никаких бокорезов, только эти клещи! На фото хомут сразу после «расжимания», потом, разумеется, придал ему исходную форму окружности.

Тяги с наконечниками собираем примерно как были родные по длине. Примерно, потому что всё равно нужно ехать на сход развал, а проехать 10, 20 и даже 100км можно и на тягах, не правильных по длине на 1-2мм, всё равно идеально вряд ли попадёте, да и сход развал лишним не будет:-)

Остался один из последних этапов, который ВЫНЕС мне МОЗГ! Чем смазать рулевые тяги и рулевую колонку? Проблема в том, что смазка рулевой тяги сообщается со смазкой рулевой рейки! Вообще идиотское решение, неужели нельзя их было изолировать? В общем истину я так и не нашёл. Для самих тяг подошла бы ШРБ-4, т.к. там шаровое соединение как раз, а вот рейка обычно мажется литиевой смазкой. Интернет предложил для смазки рулевой рейки почти всё, начиная от Литол 24 (что крайне не советую), продолжая ШРУСом 4, и т. д. На Тазике вроде ФИОЛ-1 применяется.

Т.к. родную смазку фиг достанешь без разборки, желательно чтобы новая и старая смазки друг другу не мешали как минимум… В общем мне эта операция далась сложнее и дольше, чем снятие рулевой рейки… Уже решил взять ХАДО по совету Доминиканца, но не ремонтную, а защитную или ФИОЛ-1 если не будет. Дело было к вечеру, в магазинах было нечего… В итоге взял универсальный литиевый Mannol с дисульфидом молибдена, по сути дела тот же ШРУС 4, только импортный и есть надежда что получше качеством. Скажу сразу, что этот пункт по прежнему под вопросом, поэтому на истину в последней инстанции не претендую. Для креатива смазал левую часть с механизмом рейки этой смазкой, а правую ШРБ-4. При следующей смене жидкости ГУРа через 60ткм можно будет скинуть рейку и глянуть что там и как, надеюсь не раньше!
Итак рейка собрана (соответственно так же зажимал в тиски и крутил, сильно крутил. Пригодился разводной ключ до 40 (нужен на 36)). Когда вкручивал тяги в рейку, резьбу на тягах смазал синим фиксатором резьбы, на всякий случай…

Дальше собираем всё в обратной последовательности.
Несколько советов: т.к. работал один, поднять подрамник на нужную высоту руками проблематично. Я закрыл яму под подрамником двумя досками и поддомократил (домкратом, разумеется) подрамник до состояния пока не удалось наживить болты подрамника (не забыв про растяжку). Сразу лучше не тянуть, а прикрутить кронштейн с трубками, который описывался в п.6 саморезом на 7, т.к. потом будет сожно подлезть. Ещё нужно смотреть, чтобы подрамником не придавить проводку (проходит очень близко справа). Ну и я немного лоханулся с демпфером рулевой колонки: Он зажался немного криво. Пришлось опять приотпустить подрамник и поправить демпфер как положено. В общем то крутить не очень много всего. Если купили новые кольца для трубок ГУРа, то не забудьте их одеть. На рулевые наконечники тоже нанёс фиксатор резьбы, на всякий случай…

Собственно на сборку ушло около 1,5 часов, осталось прокачать систему ГУР.

Если жидкость была сильно грязная и давно не менялась, то опять же Доминиканец предложил хороший вариант промывки системы

На самом дело всё грамотно сделал. У меня была не сильно загажена система, к тому же не было шлангов и фитингов, поэтому сделал вариант ЛАЙТ:
Снял правую фару, снял бачок. Промыл его очистителем карбюратора, стал почище. Далее поставил бачок на место, заглушив при этом обратку (тонкий штуцер). Залил новую фордовскую жидкость в бачок, а под шланг обратки поставил прозрачную ёмкость, не заводя двигатель повернул руль в крайние положения (колёса были вывешены. Долил жидкость и повторил так несколько раз, поворачивая руль то вправо то влево, постоянно доливая жидкость. Когда первая бутылка подошла к концу жидкость была уже зелёная и почти чистая. Открыл вторую бутыль и из неё долил ещё 200мл, дальше жидкость была чистая. Подключил на место обратку и ещё раз прокачал.
После выгнал машину на улицу, завёл, покачал, а жидкость больше и не уходит… Так и не доливал больше…
Когда в следующий раз буду менять жидкость, нужно будет сделать бульбулятор, как у Доминиканца, а на этом пробеге итак отлично прокачалось:-)

Далее на сход/развал.

ОБНОВЛЕНИЕ:
Собственно про сам сход/развал.

Схождение, разумеется завалил, примерно на 1 градус — сделали.
Для регулировки развала мастер хотел подвинуть подрамник, но побоялся откурчивать передние болты подрамника (я их тоже не трогал), т.к. сразу они не дались. В общем лучше попробывать их тоже открутить/закрутить, чтобы можно было лучше выставить развал (у меня он тоже был сбит). Задними болтами подрамника немного выпрямили сказал, что если передние будут откручиваться, тогда вообще можно красиво всё выставить.
Задние колёса были на верхней границе максимума, опять же сказал, что так оно и лучше, изнутри резину не будет есть. В общем полный сход/развал у нас стот 1200р, перед/зад по 600р. Соответственно взял 600р.
Мне в любом случае ещё придётся в переднюю подвеску лезть, тогда и передние болты подрамника откручу, ну и ещё раз съезжу, чтобы всё точно выставить.
Опять же, при снятии стойки можно сход/развал не делать, а при замене амортизаторов и/или пружин — обязательно!

В общем то вроде как всё, если есть вопросы или предложения пишите. Кому понравилось поблагодарите, а то отчёт писал дольше чем рейку снимал, хоть кому-нибудь это интересно?

P.S. Надеюсь полоса с серьёзными поломками из-за мелочей закончилась. Вокруг всё новое, почти чистое, а приходится пол машины разобрать аж странно как-то…

P.P.S. Скоро планирую добавить 2 темы: небольшие изменения и дополнения в авто за 4 года и отчёт об эксплуатации и ремонте за 65ткм.
Ну и фото того, из-за чего всё и затеивалось:

рулевая рейка с тягами на своём месте!

Замена рулевых наконечников своими руками

Замена рулевых наконечников авто – это обязательная процедура, которая выполняется при техобслуживании подвески транспортного средства. Эти конструктивные элементы несут ответственность за повороты колес.

Поэтому состояние наконечников необходимо постоянно отслеживать, чтобы гарантировать безопасность вождения и достойную маневренность машины. Повреждение рулевых наконечников повлечет потерю связи между колесами и рулем, что может привести к непоправимым последствиям.

Конструктивно наконечники являются полусферическими стальными пальцами, которые снабжены резьбовыми соединениями для крепления к рулевым тягам. Данные детали обеспечивают четкое соответствие поворотов руля и передних колес транспортного средства.

Признаки неисправности

О повреждении и необходимости замены правого или левого рулевого наконечника можно судить по нескольким признакам. В их числе:

• биение в руль, которое сильнее ощущается на поворотах;
• большой люфт рулевого колеса;
• нетипичные звуки, отчетливо слышимые во время езды по неровностям.

Выявить данную неисправность в рулевом управлении автомобиля можно следующими способами.

1. Один человек садится на место водителя и вращает рулевое колесо из стороны в сторону. В это время его напарник находится под автомобилем, наблюдая и фиксируя наличие люфта на каждом наконечнике.
2. В ситуации, когда помочь автовладельцу некому, он сам способен определить наличие дефекта. Для этого водителю следует вручную проверить состояние тяг и наконечников. Значительный люфт этих элементов будет заметен невооруженным глазом.
3. Самый простой способ подразумевает подъём авто посредством домкрата. В таком положении следует пошатать колесо, определяя наличие люфта.

Обнаруженный люфт является главным симптомом, при котором рулевые наконечники подлежат замене.

Устранение неполадок

Для качественной замены рулевых наконечников, тяг или рейки не во всех случаях обязательно обращаться к специалистам сервисного центра. Эта процедура по плечу большинству автолюбителей. Чтобы выполнить ремонт своими руками, необходимо приобрести левые и правые наконечники, ведь менять их рекомендуется сразу с двух сторон. А также подготовить набор инструментов, включающий:

• специальный съемник, альтернативой которому могут стать монтажка с молотком.
• динамометрический ключ;
• щетка по металлу;
• плоскогубцы;
• ключ на 13 и на 19;
• проникающую смазку.

Далее процедура смены деталей подвески выполняется по следующему плану.

1. Поднимаем машину домкратом и фиксируем противооткатными стопорами.
2. Демонтируем передние колеса.
3. Зачищаем место соединения наконечника и поворотного кулака щеткой и обрабатываем его тормозной жидкостью (если нет проникающей смазки).
4. Снимаем шплинт, который фиксирует резьбовое соединение, и откручиваем гайку рулевого наконечника.
5. Выпрессовываем палец из кулака посредством съемника.
6. Снимаем крепежный болт и выкручиваем палец.

Перед выкручиванием рулевого наконечника следует обратить внимание на число оборотов, требуемое для этой процедуры. Данный параметр позволит соблюсти верное расстояние при монтаже нового наконечника, а, следовательно, можно будет обойтись без процедуры развала схождения. Также отметим, что палец выкручивается по часовой стрелке.

Установка новых деталей выполняется согласно следующему алгоритму.

1. Вкручиваем наконечник и крепим его к рулевой тяге.
2. Вставляем палец в кулак и прижимаем гайкой, фиксируя соединение шплинтом.
3. Ставим на место колеса, опускаем кузов на землю и проверяем фиксацию дисков.

Для того, чтобы убедиться том, необходимо ли выполнять развал схождение колес, рекомендуется посетить ближайший сервисный центр. Это позволит минимизировать риски возникновения проблем с управлением автомобиля в ближайшей перспективе.

В случае, когда подобные ремонтные работы вам не по силам, не хватает времени или же нет подходящего инструмента, замену наконечников следует поручить профессиональным автомеханикам. Но сделать это необходимо без промедлений, поскольку подобные дефекты сильно снижают безопасность езды на автомобиле.

Замена рулевых наконечников без съемника

Ранее упоминалось, что заменить специализированный съемник может набор из молотка и монтажки. В этом случае весь процесс состоит из следующих этапов.

1. Поддомкрачиваем авто, устанавливаем кирпичи под задние колеса, демонтируя передние.
2. Чистим и смазываем средством WD-40 место соединения наконечника рулевой тяги и поворотного кулака.
3. Снимаем шплинт и гайку.
4. Выбиваем палец при помощи монтажки и/или молотка.
5. Выкручиваем болт крепления наконечника к тяге.
6. Замеряем расстояние между изношенной деталью и сгоном.
7. Согласно имеющимся данным ставим новый наконечник.
8. Выполняем процедуры сборки узла в обратном порядке.
9. Монтируем колесо и снимаем авто с домкрата.
10. Проверить развал схождение.

Стоимость замены рулевых наконечников в автосервисе достаточно демократична, а для того, чтобы сэкономить свои нервы и силы, лучше всего довериться профессионалам. Сделать это достаточно просто, заполнив форму, представленную ниже.

Как снять наконечники с рулевой рейки

При езде по некачественным дорогам происходит быстрый износ ходовой части и рулевого управления автомобиля. Некоторые водители ремонтируют свои машины самостоятельно, не обращаясь за помощью к автомеханикам. Для замены рулевого наконечника используется специальный съемник для снятия его с рычага. Как без съемника снять рулевой наконечник с минимальным набором инструментов, знает не каждый владелец автомобиля.

Необходимые инструменты

Для замены наконечника рулевого управления необходимо подготовить следующие инструменты и приспособления:

• домкрат;
• балонный ключ для откручивания крепежных болтов колеса;
• молоток;
• лом или монтировку;
• щетку по металлу для очистки деталей;
• смазку WD-40;
• штангенциркуль;
• набор головок и рожковых ключей;
• графитовую смазку.

Опытные автомобилисты возят этот набор инструментов в багажнике, в дороге он может пригодиться.

Инструкция по снятию без съемника

После подготовки необходимых инструментов нужно провести такую работу:

1. Установить машину на ровной поверхности, подложить под заднее колесо башмак, чтобы она не катилась во время поднятия домкратом.
2. Ослабить болты крепления колеса, с помощью домкрата поднять переднее колесо автомобиля. Для надежности под порог положить надежную подставку и немного отпустить домкрат, чтобы порог уперся на подставку.
3. Открутить крепежные болты колеса и снять его. С помощью щетки по металлу очистить рулевой наконечник от грязи, ржавчины и пыли. Обработать резьбовые соединения жидкостью WD-40, подождать 10 минут для откисания прикипевших гаек.

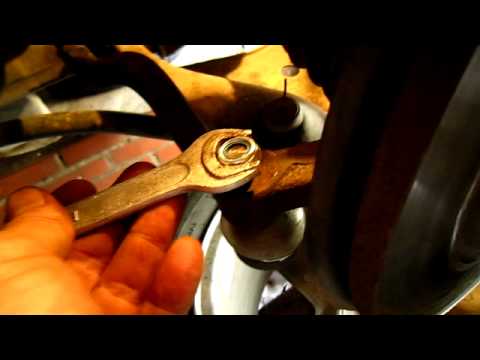

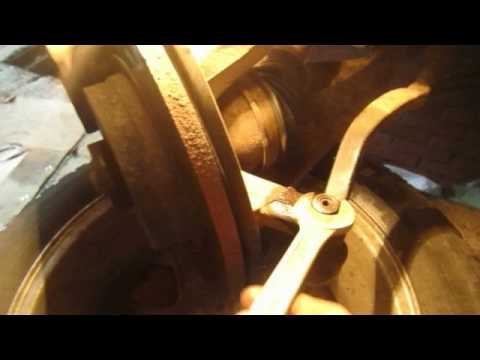

4. Рожковым ключом ослабить контргайку рулевого наконечника. Вывернуть руль в противоположную сторону и с помощью гаечного ключа или головки открутить рулевой шаровый палец.
5. С помощью специального приспособления снять рулевой наконечник. При отсутствии съемника использовать лом или монтировку, вставив инструмент между тягой и стойкой. Делая упор на рычаг, резкими движениями наносить удары молотком в торец рулевого наконечника.
6. Снимая наконечник, штангенциркулем замерять расстояние от середины детали до отметки рулевой рейки, чтобы правильно установить новую деталь и сохранить развал-схождение колес. Если штангенциркуль отсутствует, можно посчитать обороты при откручивании наконечника или витки резьбы.
7. Открутить запчасть и заменить на новую.

Сборка осуществляется в обратной последовательности. При этом нужно смазывать графитной смазкой все резьбовые соединения.

Что делать при сорванной резьбе на гайке

Если на старой гайке сорвана резьба, необходимо вставить монтировку так, чтобы плотно придавить рулевую гайку к проушине, и с помощью рожкового ключа выкрутить ее. Если попытка не удалась, нужно смазать гайку жидкостью WD-40, обстучать и попробовать снова.

При слизанных гранях на гайке необходимо использовать разводной или газовый ключ.

Если все равно невозможно открутить гайку, на гранях следует сделать надрез болгаркой или ножовкой.

Действия при деформации деталей

В процессе эксплуатации детали рулевого управления быстро изнашиваются и деформируются. Для безопасности движения они подлежат только замене. Если деформированную деталь невозможно демонтировать, ее можно срезать болгаркой и заменить на новую.

Бывают случаи, когда нет доступа для срезания детали. В таком случае ее можно нагреть горелкой и легкими ударами молотка выровнять в исходное положение, после чего ее нужно снять и заменить.

Рекомендации для автовладельцев

Чтобы проверить исправность наконечника, необходимо попросить помощника прокрутить рулевое колесо в разные стороны. В это время нужно прислушаться к исходящим стукам. Можно с помощью монтировки проверить наличие люфта. Если во время проверки слышен стук и есть люфт, надо сразу принимать меры по устранению неисправности.

Опытные владельцы автомобилей, которые не один раз сталкивались с подобной ситуацией, советуют:

• хранить автомобиль в сухом помещении, т. к. при постоянной влажности детали подвергаются разрушению;
• избегать движения по бездорожью и дорогам с плохим покрытием;
• по окончании ремонта, особенно если его проводил другой человек, проверять затяжку болтов колеса и заменяемых деталей;
• покупать оригинальные и качественные запчасти у надежных поставщиков;
• после всех работ, связанных с ходовой частью автомобиля, регулировать развал-схождение колес.

Эксплуатация автомобиля при неисправности рулевого управления может быть опасна для водителя, пассажиров и других участников дорожного движения. Поэтому нужно вовремя ремонтировать транспортное средство и прислушиваться к советам опытных автомобилистов.

Замена рулевых наконечников и тяг своими руками — разбираем обстоятельно

Всем привет. Сегодня я покажу вам, как заменить рулевые наконечники.

Первым делом необходимо убедиться, что точно стучат рулевые наконечники, а не что-либо другое.

Срок службы рулевых наконечников

Несмотря на важность рулевых наконечников как детали, срок их службы весьма ограничен.
Наконечники не являются технически сложной деталью, но это не уменьшает их важность в рулевом управлении автомобиля. Примерный срок службы, на который рассчитаны наконечники, составляет раз в 10 меньше, по сравнению с тем же двигателем, и, доходит до отметки в 30 000 — 40 000 километров пробега. На этом моменте многие автолюбители могут возразить, мол, по регламенту то наконечники меняются реже — на пробегах от 50 000 — 60 000 километров. И они будут правы, но только отчасти.

Суровая действительность и отечественные дороги, в буквальном смысле накладывают определенный отпечаток на подвеску автомобиля. Некачественное дорожное покрытие, повышенная влажность, пыль, грязь, химические реагенты — все это сильно отражается на состоянии элементов подвески и рулевого управления. И наконечники в данной ситуации не становятся исключением, поэтому проблема их поломки на пробегах от 20 000 — 30 000 километров — вещь вполне обыденная для многих продвинутых автолюбителей.

Диагностика перед тем, как поменять рулевые тяги

Замена рулевых наконечников авто — часть 1

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Характерные признаки неисправности рулевого управления в целом:

• различные внештатные стуки – грюки в рулевом управлении;
• характерное биение руля;
• увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;
• рулевое колесо стало туго вращаться;
• автомобиль во время движения начинает менять прямое направление движения.

Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

• перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм. Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.
• Проверить затяжку хомута регулировочной муфты на боковой тяге.
• Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Устройство наконечников

Рулевой наконечник представляет собой конструкцию, предназначенную для передачи тягового усилия на поворотные кулаки. К поворотному кулаку наконечник крепится через шарнирное соединение, имеющее определенную степень жесткости. С другой стороны наконечник устанавливается на рулевую тягу через жесткое резьбовое соединение.

Как поменять рулевую тягу самостоятельно

Непосредственно на самой рулевой тяге находится резьба и контровая гайка, за счет которой подбирается оптимальное положение рулевого наконечника. Резьба на рулевой рейке необходима для фиксации наконечника относительно заводских параметров и сохранения углов сход-развала.

Шаровое соединение на наконечнике надежно защищено резиновым пыльником, внутри которого расположена смазка, требуемая для правильной работы шарового соединения. Смазочные материалы снижают нагрузки на трение при работе узла, а так же защищают частично шаровой механизм от ржавчины, так как защитная функция механизма в первую очередь возложена на резиновый пыльник.

Использование шарнирного механизма в конструкции наконечника обеспечивает несколько важных функций при управлении автомобилем, а именно:

• демпфирование ударов от дорожного покрытия;
• снижение вибраций на рулевом колесе;
• улучшение «информативности» рулевого колеса;
• надежное соединение рулевого механизма с поворотными кулаками.

Выводы

Признаки неисправности рулевых тяг на ВАЗ-2114 просты и понятны. Так, своевременное определение выхода из строя детали позволит обезопасить водителя и окружающих, а также предотвратить последствия, которые могут привести к потере здоровья и смерти.

Неисправности рулевого управления в большинстве случаев должны устраняться только специалистами, так как требуется тщательная регулировка узла управления. Согласно правилам ПДД, эксплуатация авто с неисправным рулевым запрещена. Да и немного найдётся смельчаков, рискнувших ездить на неуправляемом автомобиле.

Для чего нужен наконечник рулевой тяги?

Когда водитель с комфортом поворачивает руль, он управляет рулевым механизмом, который преобразует это вращательное движение в линейное, поворачивая передние колеса в нужном направлении. Проблема заключается в том, что рулевой механизм надежно соединен с кузовом, но колеса упруго подвешены и пружинят на неровностях, слегка смещаясь не только вверх и вниз, но вперед и назад в зависимости от конструкции шасси. Так как же имеющие возможность двигаться в трех направлениях пространства колеса стабильно и точно соединяются с рулевым механизмом?

Ответ на вопрос дает человеческое тело, в частности тазобедренный и плечевой суставы. Они работают как шаровой тип шарнира, состоящий из сферической части и его полукруглого гнезда, между костными образованиями которых находится небольшое количество так называемой синовиальной жидкости, выполняющей роль смазки, снижающей трение.

Из природы гениальный элемент биомеханики был позаимствован инженерами

Точно по такому же инженерному принципу построен и наконечник рулевой тяги, который состоит из металлического стержня с нарезанной на нем резьбой и шарнира с другой стороны. Элемент располагается на звене между рулевым механизмом, рулевой тягой и поворотным кулаком колеса:

Это обеспечивает постоянное расстояние между направляющей частью рулевого механизма и рычагом рулевого управления поворотной оси и, следовательно, точное соблюдение колейности.

Обязательно исполнение условия: свобода передвижения наконечника поперечной рулевой тяги.

Вот как схематически выглядит реечный рулевой механизм:

Руль (1); Рулевой вал (2); Рейка и шестерня рулевого вала (3); Рулевая тяга (4); Ступица или поворотный кулак (5)

В зависимости от конструкции рулевая тяга может иметь рулевые наконечники с обоих ее концов либо резьбовое окончание с одной стороны и рулевой наконечник с другой

«Это простая, но эффективная система, которая не имеет недостатков, присущих винтореечному типу привода передних колес. В свою очередь, винтореечный тип обычно добавляет больше веса автомобилю, требует больших усилий при управлении автомобилем и зачастую обладает «мертвой зоной» в центральной части. В наши дни последний тип рулевого управления обычно используется на более громоздких и менее быстрых транспортных средствах – грузовиках и автобусах».

Наконечник рулевой тяги в разрезе:

Шаровой палец (1); Грязезащитный колпачок (2); Корпус шарнира (3); Вкладыш (4); Пружина (5); Заглушка (6)

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Если гайка всё равно не откручивается, можно попробовать нагреть ее с помощью портативной газовой горелки.

В моём случае гайка не поддается, болт прокручивается внутри самого наконечника. Придётся воспользоваться болгаркой.

Вообще, во время ремонта подвески у вас всегда должна быть под рукой болгарка, потому как очень часто многие болты или проворачиваются, или не откручивается.

Разрезать гайку с болтом следует вдоль, так как если придётся ещё воспользоваться съемником для выпрессовывания самого наконечника, то нам понадобится остаток болта.

Если же мы срежем под гайкой, то уже некуда будет давить самим съемником.

Дальше нужно открутить контргайку, которой зажата сама рулевая тяга. Гайка находится в конце рулевой тяги. Её можно открутить рожковым ключом.

Откручивается она по часовой стрелке, достаточно ее совсем немного ослабить.

Контргайка открутилась, теперь выбиваем болт рулевого наконечника, его можно выбить молотком, немного по нему стукнув.

Если не идёт, то стучать больше нельзя, так как шляпа у него станет плоской и в дальнейшем просто не пролезет в отверстие, придётся также болгаркой срезать.

Для того чтобы без проблем демонтировать рулевой наконечник, существует съёмник, который одевается на поворотный кулак.

В нём есть болт, он давит на болт самого рулевого наконечника. Закручиваем болт на съемнике и, таким образом, выдавливаем рулевой наконечник.

Как видно, рулевой наконечник вышел очень легко, осталось его только выкрутить. Он выкручивается от руки с рулевой тяги без проблем.

Теперь мы можем определить, какой рулевой наконечник нам нужен.

Отправляемся в магазин и покупаем два рулевых наконечника. Почему два?

Потому что они одинаковые, ехали по одной и той же дороге, работали в одних и тех же условиях и ресурс у них одинаковый.

Если застучал один наконечник, то второй или застучит в ближайшее время, или уже стучит, именно поэтому покупаем сразу два — левый и правый.

Они друг от друга отличаются. Рулевой наконечник с завода продаётся уже заполненный какой-то консистентной смазкой.

Но, как правило, ее туда кладут очень мало, поэтому я всегда добавляю собственной смазки. Пусть лучше будет много смазки, чем он очень быстро умрет.

В пыльник рулевого наконечника я добавлю мазку, которая используется для рулевых реек. Также ею можно смазывать подшипники.

Думаю, ничего страшного не будет, если я ее добавлю в пыльник рулевого наконечника.

Чтобы задавить ее в пыльник рулевого наконечника, выдавлю в шприц немного этой смазки, она имеет ядовито-зелёный цвет.

Так как пыльник на этих рулевых наконечниках не снимается, просто приподнимаю его немного вверх, чтобы появилось какое-то пространство, и шприцом задавливаю внутрь смазку.

Для удобства можно пассатижами немного приплюснуть носик шприца, таким образом, он будет легко входить под резинку.

Я добавил внутрь пыльника примерно 5 мл в этой смазки. Всё, наконечник можно устанавливать на свое место.

Предварительно немного смазав резьбу и конус, куда вставляется сам болт наконечника, чтобы потом не было никаких проблем с демонтажом.

Наращиваем наконечник на рулевую тягу. Собираем в обратной последовательности и обязательно проверяем длину, на которую у нас выступает рулевой наконечник.

Проверяю, насколько он выступает. По болту замерял, у меня было 25 см и 8 мм, сейчас же рулевой наконечник закрутился на 3 или 4 мм внутрь.

То есть я закрутил всего лишь до упорной гайки, так, как и тот был, но перекрутил. Отворачиваю один оборот и замеряю ещё раз.

Но, как видно, этого недостаточно, то есть нужно отвернуть ещё, наверно, два или три оборота. Теперь 25 и 8 мм по краю этой резьбы от хомута. Можно зажимать.

Вот, ребята, и считайте, сколько витков, сколько оборотов вы прокрутили, лучше всего замерять рулеткой от пыльника. Это будет уже точно.

Когда вы всё соберете обратно, вы точно отмеряете, на какую длину должен выступать наконечник и, таким образом.

Вам скорее всего не придется делать схождение-развал, можно будет ещё так поездить.

Чтобы зажать гайку рулевого наконечника, его необходимо немного поджать вверх. Таким образом, конус заклинится и не будет проворачиваться.

Вот и всё, осталось закрутить гайку и контргайку.

Во время затяжки контргайки рулевой наконечник необходимо придерживать вторым ключом за специальные грани.

Это делается для того, чтобы он не проворачивался и чтобы не раздавило пыльник. Надевается ключ на грани наконечника и затягивается сама гайка.

Всё готово. Вот так меняется рулевой наконечник.

На этом всё, до скорых встреч!

Не поворачивайте колеса, когда автомобиль стоит!

В прошлом, когда не у каждого автомобиля была система гидравлического усиления руля, ни у кого из водителей не возникало даже желания поворачивать колеса в тот момент, когда автомобиль стоит. Во-первых, это очень непросто. А во-вторых, руль приходится проворачивать с таким усилием, что кажется, какой-то элемент рулевого вот-вот сломается.

Но теперь все изменилось, ГУРы и электроусилители есть и на Ладах, и на старых Опелях, Мерседесах и других авто поколения 90-х и даже 80-х. Благодаря сервоприводам достаточно усилия мизинца, чтобы провернуть колеса, и в этом самая большая проблема для наконечников рулевых тяг! В эти мгновения их шарнирам приходится ой как нелегко!

Запомните, что разрушительные силы в современных автомобилях при таких стоячих маневрах даже выше, чем раньше, поскольку автомобили стали тяжелее, а шины шире.

При этом возникают усилия, соответствующие весу до 1 тонны (!) при каждом движении рулевого механизма. В таких обстоятельствах почти чудо, что относительно небольшое звено вроде конечного шарнира выдерживает подобные перегрузки. Но все равно, примерно через 100.000 км пробега шарниры лучше проверить – возможно, один из них уже вышел из строя и необходима замена.

Вспомните то, чему учили вас в автошколе: вращаем руль, только когда автомобиль движется.

Основные проблемы с рулевыми тягами

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.
Гораздо чаще возникают неисправности, связанные с:

• Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
• Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -> гайка ослабляется -> палец теряет плотный контакт -> рулевая трапеция теряет свою геометрию -> управлять авто невозможно.
• Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
• Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Как снять и заменить рулевую тягу

Замена рулевых наконечников — часть 2

Начнем с того, что вы должны приобрести тяги в комплекте с наконечниками. Дело ваше, но желательно менять оба наконечника, чтобы через некоторое время не возвращаться к замене оставленного старого наконечника. Сомнительная экономия.

Для того, чтобы снять и заменить рулевую тягу, вам понадобится набор инструментов и приспособлений: домкрат, «козлы» для безопасности, съемник рулевых тяг (если съемник -проблема, то мастера применяют молоток и небольшую «монтировку»), пассатижы, гаечные ключи, отвертка и универсальная техническая жидкость WD-40.

Итак, приступим к замене рулевой тяги:

• Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.
• Расшплинтовать гайку пальца и отвернуть ее.
• Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.
• Открутить полностью рулевой наконечник от муфты. WD-40 приггодится, если резьба заржавела.
• Снять пыльник и открутить тягу от рулевой рейки.
• Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того. Чтобы закрутить ее до метки и нормально доехать до развальщика.
• Установку новой тяги производим в обратном порядке, желательно уже без молотка.

Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге.

После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые «умельцы» рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.

Проверяйте пыльники на наконечниках тяг!

Второй, а на отечественных автомобилях и первый смертельный враг наконечников рулевого – порванные пыльники. Грязезащитные колпачки для того и созданы, чтобы защищать от грязи, воды, песка и реагента. Как только он рвется, разгерметизируется из-за износа внутри, начинает быстро прогрессировать коррозия, усиливающаяся повышенным износом из-за абразивного эффекта песка и грязи. Смазка вымывается водой, и очень скоро вы не узнаете свой автомобиль на дороге.

Удар, еще удар и неровности

Наконечник, а в особо сложных случаях и рулевую тягу можно уничтожить, наехав на препятствие. Камень на дороге, бревно или яма – неважно, исход может быть один – погнутая тяга или вышедший из строя ее наконечник.

Эксперт «Техсервис СПА» Даниил Севастьянов советует проводить диагностику чаще:

«Стандартно наши специалисты проводят плановую диагностику подвески при каждом последующем ТО. В нее также входит проверка рулевой тяги и наконечников. Не имеет никакого значения, сколько на момент обслуживания проехал автомобиль – 15 или 150 тыс. км, в редких случаях «убить» наконечники тяги можно даже на новом автомобиле с небольшим пробегом. Все зависит от стиля вождения и условий эксплуатации транспортного средства. Не исключается и брак элемента. Особенно в тех случаях, когда на автомобиль были ранее установлены неоригинальные или некачественные детали»

Признаки неисправности

Обнаружив первичные признаки поломки рулевых концевиков тяг, вы сможете окончательно решать для себя, что медлить более — опасно для вас и окружающих участников дорожного движения.

К признакам неисправности данного узла относят:

• При поворотах руля заметно увеличивается люфт;
• Наблюдается постоянный стук, идущий от передней части автомобиля;
• Машина достаточно плохо держится на дороге, даже если она идеально ровная;
• Пыльники тяг разрываются. Это ведет к еще большей скорости износа элемента.

Оценка состояния

Компоненты рулевого управления

Автопроизводителями используется стандартная схема рулевого управления, в целом не меняющаяся с 1898 года. Различия заключаются в расположении руля (справа или слева), а также в типе используемого усилителя (электрического или гидравлического). Выпуск автомобилей с «пустой» рулевой рейкой, не оснащённой усилителем, практически прекращён, и также в последнее время автопроизводители отходят от практики использования ГУР, предпочитая более простой в обслуживании и экономичный электроусилитель.

Рулевое управление состоит из следующих компонентов:

• рулевое колесо. На большинстве авто оснащается подушкой безопасности;
• рулевая колонка. В зависимости от марки машины, она может регулироваться как по высоте, так и по выносу;
• рулевая рейка. Оснащается либо гидроусилителем, либо электроусилителем;
• рулевые тяги. Связующие элементы между рейкой и наконечниками;
• рулевые наконечники. Соединяют колёса и тяги, являются расходным материалом.

Тяги и наконечники устанавливаются в авто попарно, по разным бортам. В случае выхода их из строя необходима попарная замена элементов, даже если повреждённым оказался только один из них.

Как самостоятельно выявить поломки конца рулевой тяги

Для этого нужно внимательно присмотреться к автомобилю, отмечая его нестандартное поведение. В первую очередь обратить внимание на то, что:

— автомобиль может непредсказуемо вести себя в полосе движения (заметны рысканья, увод в сторону)

— заметен повышенный износ шин (даже с выставленным в норму сход/развалом)

— появляется люфт рулевого колеса

— возможно появление вибрации на рулевом колесе

Эти симптомы параллельно могут сопровождаться шумовыми эффектами:

— слышен негромкий частый стук при езде по мелким неровностям дороги или при преодолении «лежачего полицейского»

— аналогичный стук может быть слышен при повороте колес (с одной или с обеих сторон)

На самом деле все вышеописанные симптомы могут проявляться и при других неисправностях рулевого управления и подвески. Но это не говорит о том, что при их выявлении вы не должны отправиться в автосервис на диагностику.

Проверка и замена наконечников рулевых тяг

Безопасность дорожного движения напрямую зависит от исправности основных систем автомобиля – двигателя, тормозной, топливной системы, подвески, рулевого управления. Управляемость автомобиля, усилия, прикладываемые для поворота руля, своевременный отклик колес на руль – за всё это отвечает система рулевого управления, состоящая из рулевого механизма и привода. Именно привод (тяги, рычаги, цапфы) выступает связующим звеном между вращением руля и поворотом колес.

Нередко в процессе эксплуатации автомобиля о рулевых тягах вспоминают только при обнаружении очевидных признаков неисправностей. Более того, проблемы с тягами в некоторых случаях схожи с нарушением развала‐схождения или неполадками в подвеске, поэтому про систему управления машины автовладельцы вспоминают в последнюю очередь.

Необходимо помнить о том, что неисправная рулевая тяга с изношенными наконечниками может стать причиной аварийной ситуации на дороге. Поэтому автолюбителям следует знать, как проверяется и выполняется замена наконечника рулевой тяги и других элементов привода.

Для чего нужны рулевая тяга и рулевой наконечник

В системе управления автомобиля рулевая тяга необходима для передачи усилия (вращения) руля на поворотные кулаки колес. Шарниры наконечников рулевых тяг обеспечивают свободное вращение всех подвижных деталей привода. Усилие на колеса, соответствующее заданному углу поворота передает непосредственно привод.

Сложный механизм конструкции системы рулевого управления объясняется тем, что при поворотах каждому колесу необходимо задать разный угол. Если бы угол поворота был бы одинаковым, то при маневрах возникало бы скольжение внутреннего колеса, приводящее к износу самой резины и снижению управляемости машины.

Разный угол поворота достигается благодаря особой конструкции части рулевого управления автомобиля, включающей в себя тяги, шарниры и поворотные рычаги. Угол поворота напрямую зависит от угла наклона рычагов.

Почему изнашиваются рулевые наконечники?

К основным причинам неисправностей и износа рулевых тяг относятся:

• Деформации тяг и рычагов, возникающие при сильных ударах (наезд на большой скорости на препятствие, попадание в яму).
• Износ шарниров и их несвоевременная замена.
• Разрушение пыльника рулевой тяги из‐за пыли, грязи.

В основном неисправности рулевых тяг возникают из‐за механических повреждений, дефектов защитного чехла, приводящих к попаданию пыли, грязи, влаги. Срок службы наконечников, как правило, составляет порядка 30–40 тыс. км пробега. Диагностика рулевых тяг может потребоваться гораздо раньше указанного пробега — периодичность проверки и замены напрямую зависит от качества дорог, стиля вождения авто.

Среди признаков неисправностей следует отметить:

• Сторонние шумы, стуки подвески.
• Люфт рулевого колеса.
• Тугое вращение руля.

Как проверить наконечник рулевой тяги

Самостоятельная проверка рулевых тяг заключается в осмотре деталей системы управления на подъемнике или в яме. Предварительно узнать о проблемах с рулевыми наконечниками можно по стуку, возникающему при поворотах руля в стороны на ровном участке дороги.

Осмотр рулевых наконечников и проверка тяги включает в себя:

• Визуальный осмотр деталей на предмет отсутствия деформаций.
• Проверка защитных чехлов шарового шарнира наконечника (отсутствие трещин, через которые может попадать пыль, вода, грязь).
• Определение люфта наконечников — движение по оси пальцев не должно превышать 1.5 мм.

Если вы не знаете, как проверить рулевые наконечники на вашем автомобиле, у вас отсутствует возможность надлежащей диагностики, то лучше обратиться в специализированный автосервис.

Как поменять рулевой наконечник?

Заменить наконечник рулевой тяги на автомобиле можно самостоятельно, воспользовавшись руководством по обслуживанию вашей машины или рекомендациями ниже. Предварительно потребуется подготовить инструмент, новый наконечник.

Необходимые инструменты

Для того чтобы снять и заменить рулевую тягу потребуются следующие инструменты:

• Ключ‐баллоник для снятия болтов креплений колес.
• Домкрат для подъема части автомобиля.
• Ключи на 17 и 19 для откручивания механизма тяги
• Плоскогубцы универсальные при отворачивании болтов, извлечении шплинта.
• Съемник либо молоток для извлечения болта наконечника.
• Динамометрический ключ для обеспечения точного усилия при установке новой детали.

Как снять рулевой наконечник?

Снятие детали выполняется в несколько этапов:

1. С помощью ключа‐баллоника ослабляются болты колеса машины.
2. Домкратом автомобиль частично приподнимается, болты выворачиваются полностью и колесо снимается.
3. Если замена и обслуживание системы рулевого механизма и подвески в целом выполнялась давно, то место установки наконечника можно смазать средством WD–40.
4. Руль выворачивается до упора в сторону.
5. Механизм тяги откручивается и извлекается вместе с наконечником.
6. Из гайки пальца извлекается шплинт, откручивается фиксирующая гайка.
7. За счет воздействия на поворотную тягу съемником или молотком извлекается болт наконечника.
8. Сам шарнир выворачивается из старой тяги по часовой стрелке.

Как установить новый наконечник

Новый рулевой наконечник устанавливается на тягу и закручивается против часовой стрелки на то количество оборотов, на которое выкручивалась старая деталь. При этом гайка затягивается не «на глаз», а строго с усилием, указанным в руководстве по обслуживанию вашего автомобиля. Точно рассчитать прикладываемые усилия поможет динамометрический ключ. После этого устанавливается шплинт, и остальные работы проводятся аналогично снятию, но в обратном порядке.
