Как снять стартер на фиат дукато 244 елабуга
Модель: Fiat Ducato X290 — Годы 2014-2023
Часть: Стартер
эксплуатация: Как заменить стартер на Фиат Дукато — Пежо Боксер
В этом кратком руководстве мы рассмотрим основные шаги по снятию и замене стартера на Fiat Ducato x290, а также на Peugeot Boxer. Прежде всего, давайте сначала отключим клеммы аккумулятора; затем поднимаем автомобиль и откручиваем крепежные винты стартера, с помощью торцевого ключа, как показано на видео. На этом этапе мы удаляем проводку питания, чтобы окончательно снять двигатель с двигателя; после удаления мы можем заменить его новым, применяя обратную процедуру!
часто задаваемые вопросы
- Ducato 2014-2023 — Где находится стартер на Фиат Дукато?прочитать ответ
Как сохранить свечи
Вот видеоурок, объясняющий, как обслуживать (или заменять) свечи зажигания на Toyota Yaris. Вот что вам нужно: карманный ключ с трещоткой на 10 мм, медная смазочная трубка и карманный свечной ключ на 16 мм. Сначала отсоедините клипсы, крепящие воздушный короб. Теперь у вас есть доступ к свечам. Карманом на 10 мм ослабьте болт крепления катушки зажигания и извлеките саму катушку; гнездом свечного ключа на 16 мм открутите и выньте свечу зажигания. Нанесите немного медной смазки на его головку, затем вкрутите его обратно в корпус и снова вставьте катушку зажигания. Снова отпустите болт катушки и снова прикрепите зажимы воздушной камеры.
Стартер Fiat Ducato
Пусковой механизм, он же стартер предназначен для раскручивания коленчатого вала с целью запуска двигателя. Принцип работы следующий: после проворачивания ключа в сердцевине замка зажигания аккумулятор направляет ток на якорь стартера. Последний начинает вращение, приводя в движение коленвал.
Начальной силы тока и мощности в 3.0 кВт недостаточно для проворота коленвала. Поэтому конструкции ПУ предустановлены магниты на обмотке. Они увеличивают силу тока в 3 – 4 раза.
С начала 2000-х годов на автомобили марки Фиат Дукато устанавливают стартеры редукторного типа, до этого использовали безредукторные. Главное отличие первой модификации от второй в том, что редукторные потребляют меньшее количество энергии, менее подвержены поломкам. Вместе с тем, конструкция достаточно сложная.
Безредукторные характеризуются простотой конструкции, простотой в обслуживании. Ресурс использования последних меньше аналогов. Характерны частые поломки при систематической работе в отрицательные температуры.
Проблемы со стартером, способы их решения на Фиат Дукато
Все поломки, связанные с пусковым устройством условно классифицируют на две группы:
- Механические;
- Электрические.
К числу первой категории относят:
- Повреждение бендикса, обгонной муфты, проседание прижимной пружины, деформация стопорного кольца;
- Износ, скол зубьев маховика, приводного вала;
- Деформация роликового подшипника, обоймы;
- Дефекты корпуса, что способствовало проникновению влаги, конденсата внутрь конструкции.
Электрические
- Повреждение силового кабеля на участке от сердцевины замка зажигания, аккумулятора, пускового устройства;
- Низкий заряд АКБ;
- Залипание контактов, неплотная фиксация клемм, окисление;
- Слабая сила тока, которой недостаточно для вращения коленчатого вала;
- Короткое замыкание, пригорание обмотки, якоря, залипание контактов втягивающего реле.
Характерные признаки нестабильной работы стартера
- ПУ вращается с задержкой;
- Пусковой механизм не крутит при подаче на якорь напряжения;
- Силовой агрегата не заводится, ПУ неподвижен;
- Работа стартера сопровождается металлическим скрипом, скрежетом, что указывает на износ подшипника, облом зубьев маховика, привода;
- Двигатель запускается со второй, третьей попытки;
- На приборной панели сигнализирует индикатор желтого цвета о неисправности в системе питания.

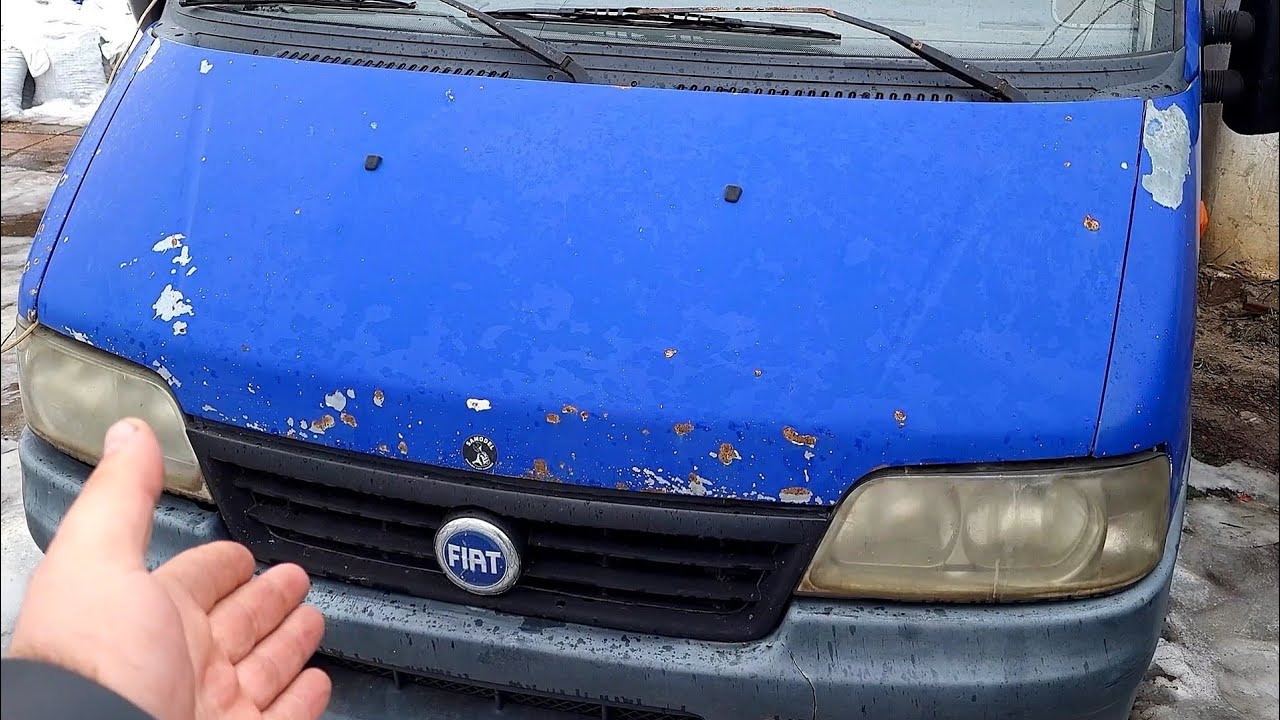

Где находится стартер на автомобиле Фиат Дукато
В автомобиле семейства Фиат Дукато, независимо от поколения, года выпуска, пусковой механизм установлен с левой стороны моторного отсека, ближе к кожуху маховика.
Проводить осмотр, профилактику оборудования удобнее с позиции смотрового канала, лучше гидравлический подъемный механизм. Фактического пространства в моторном отсеке недостаточно для доступа ко многим агрегатам.
Оригиналы, аналоги, артикулы и цены
| Артикул / название / ОЕМ/ индекс | Цена (Руб.) |
|---|---|
| СТАРТЕР | |
| AINDE CGB-53106 | От 4700 |
| 53395, 439694, 48212136, 48212290, 48213322 | —/— |
| AUTOTECHNIK A 18 960 | —/— |
| A 21 640 | —/— |
| AUTOTEAM SBO162 | —/— |
| SBO162A SBO277 SBO277A SDL117 | —/— |
| DA SILVA 020206, 020243, 020600, 020206 | От 5500 |
| DELCO REMY DRS3967N, DRS3967X, DRS8960 | —/— |
| DRI 318068092, 300050092, 318079092 | —/— |
| BAUER PARTS S510096 | —/— |
| BORG & BECK BST2109 | —/— |
| BORG & BECK BST2129 | —/— |
| BOSCH 0 001 109 300 | От 5800 |
| 0001223013, 0986018960, 0986021041, 0986021640 | |
| CASCO CST10162AS | —/— |
| CST10162GS, CST10277AS, CST10277GS, CST60117GS | —/— |
| CEVAM 3103, CEVAM 3671 | —/— |
| КОМПЛЕКТУЮЩИЕ | |
| Угольная щетка ERA 233085, 225481 | От 250 |
| Привод 225705 | От 750 |
| Ведущая шестерня HOFFER 6647005, 6647051 | От 600 |
| MEAT & DORIA 47005, 47051 | —/— |
| PATRON P1011650 | —/— |
| Тяговое реле ERA 227150, 227165 | От 550 |
| HOFFER 6646035, 6646144 | —/— |
| MEAT & DORIA 46035 | —/— |
| 46144 | —/— |
*цены уточняйте на момент покупки у официального дилера.
Диагностика стартера на автомобиле Фиат Дукато
Процесс самостоятельной диагностики вовсе не сложный. Принцип работы интуитивно понятный, конструкция проста.
Для комфортности диагностики используем смотровую яму, дорожную эстакаду.
В ходе визуального осмотра важно исключить наличие дефектов корпуса, трещин, повреждения изоляционного слоя, обрыва участка проводки. После чего приступаем к демонтажу пускового устройства, разбору его на составные элементы.
Замена и установка стартера на Фиат Дукато
Подготовительный этап: набор инструментов, головок, трещотки, ветошь, смазки, ремкомплекта для ПУ.
Водителю на заметку. Перед демонтажем важно определить способ ремонта: установка нового стартера или профилактика уже имеющегося.
С экономической точки зрения, выгоднее починить штатное пусковое устройство. Покупка нового стоит 5 – 7 тыс. рублей, а ремонт 2 – 3 тыс. руб. Окончательное слово за владельцем технического средства.
- Чтобы снять ПУ, машину устанавливаем на смотровой канал, блокируем задний ряд колес башмаками. Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
- Отвинчиваем силовые клеммы с пускового устройства (см. видео);
- Снимаем пусковое устройство со шлицов, извлекаем с моторного отсека.
Далее проводим дефектовку, пересобираем ПУ, устанавливаем на штатное место. По ходу монтажа осматриваем смежные детали, механизмы, при наличии признаков износа заменяем новыми.
Уход и обслуживание
Покупайте оригинальные детали в официальных пунктах продажи. Пользуйтесь услугами сертифицированных СТО для диагностики.
Не приобретайте сомнительные, дешевые расходные материалы. Сверяйте каталожные артикулы с данными, изложенными в инструкции по эксплуатации.
Не вращайте стартером дольше 15 секунд. Выждите паузу, повторите попытку запуска мотора вновь.
Средний ресурс эксплуатации стартера 80 – 90 тыс. км., плановая профилактика каждые 15000 км.
В случае трудностей в обслуживании оборудования, дополнительно прочтите рекомендации руководства по эксплуатации, получите консультации у мастеров СТО, менеджеров официальных представительств.
Система пуска Fiat Ducato / Citroen Jumper / Peugeot Boxer с 2006 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Peugeot Boxer , скачать электросхему Peugeot Boxer , электрооборудование Peugeot Boxer , схема электрооборудования Peugeot Boxer , двигатель Peugeot Boxer , электросхема Fiat Ducato , скачать электросхему Fiat Ducato , электрооборудование Fiat Ducato , схема электрооборудования Fiat Ducato , двигатель Fiat Ducato , электросхема Citroen Jumper , скачать электросхему Citroen Jumper , электрооборудование Citroen Jumper , схема электрооборудования Citroen Jumper , двигатель Citroen Jumper
3. Система пуска
Стартер (двигатель PUMA 22DT)
Снятие
Внимание:
— Соблюдать требования обеспечения безопасности и чистоты, специфичные для дизельных двигателей с топливной системой высокого давления (HDI).
— После выключения зажигания подождите 15 минут, прежде чем отсоединять аккумуляторную батарею (чтобы гарантировать запоминание результатов «обучения» различных компьютеров).
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Поднять и закрепить неподвижно автомобиль на 2 стоечном подъемнике.
3. Снять защитный щиток под двигателем.
4. Отсоединить опору жгута проводов (в зоне «a»).
5. Снять провод питания стартера (4).
6. Снять провод возбуждения обмотки (3).
7. Отвернуть болты (1).
8. Наклонить стартер вперед и влево автомобиля.
9. Снять стартер (2).
Установка
1. Установить стартер (2).
2. Затянуть болты (1) моментом 35 ± 3 Н∙м.
3. Установка производится в последовательности обратной снятию.
Стартер (двигатель F 30DT)
Снятие
Внимание:
После выключения зажигания: подождите 15 минут, прежде чем отсоединять аккумуляторную батарею, чтобы гарантировать запоминание результатов «обучения» различных компьютеров.
1. Отсоединить аккумуляторную батарею.
2. Поднять и закрепить неподвижно автомобиль на 2 стоечном подъемнике.
3. Снять защитный щиток под двигателем.
4. Открыть защитную крышку «a».
5. Снять провод питания стартера в «b» с помощью защитного элемента «a».
6. Снять провод возбуждения соленоида в «c».
7. Отвернуть болты (1).
8. Снять стартер (2).
Установка
Внимание:
Убедитесь в наличии центровочного штифта стартера.
1. Установить стартер (2).
2. Затянуть болты (1) моментом 35 ± 3 Н∙м.
Внимание:
Установить и правильно закрыть крышку «a».
3. Установка производится в последовательности обратной снятию.
Стартер (двигатель 2.3 Multijet)
Снятие
1. Установить автомобиль на подъемник.
2. Снять защиту поддона картера двигателя.
3. Отсоединить провод от отрицательной клеммы аккумуляторной батареи.
4. Поднять автомобиль.
5. Отвернуть гайку (1a), снять защитный кожух (1b), отсоединить провода стартера (1c).
6. Вывернуть болты (2a) и снять стартер (2b) вместе с проставкой (2c).
Установка
1. Установить прокладку стартера на место.
2. Подсоединить и закрепить провод стартера, установить на место защитную крышку.
3. Опустить автомобиль.
4. Подсоединить провод к отрицательной клемме аккумуляторной батареи.
5. Установить защиту поддона картера двигателя.
6. Убрать автомобиль с подъемника.
7. Установить стартер и затянуть болты его крепления. Момент затяжки болтов 20 Н∙м.
Тип двигателя: P22DTE / P22DTE+ / F30DT
Объем двигателя: 2.2 / 2.3 / 3.0 л.
Мощность: 100 / 110 / 120 / 145 л.с.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Оплата и скачивание в целях безопасности происходит из личного кабинета.
Автоматический переход через 10 секунд.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
После нажатия на кнопку «КУПИТЬ» автоматически запуститься платежная система, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.).
После указания данных карты или других платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Где можно найти стартер Фиат Дукато
Как эксперт-автомеханик и специалист по автомобилям, я с радостью помогу вам понять, где находится стартер в вашем Фиат Дукато. Стартер является одной из ключевых частей системы запуска автомобиля и его местоположение может отличаться в зависимости от модели и года выпуска автомобиля.
Местоположение стартера в моделях Фиат Дукато
Стартер в автомобиле Фиат Дукато обычно расположен в передней части двигателя, непосредственно за блоком цилиндров. Для доступа к стартеру требуется поднять автомобиль и снять нижнюю крышку двигателя.
Чтобы упростить нахождение стартера, я рекомендую ориентироваться на следующие признаки:
- Стартер обычно имеет форму цилиндра, с одной крышкой на одном конце.
- Он соединен с маховиком двигателя, который находится неподалеку от коробки передач.
- Стартер имеет электрическую проводку, подсоединенную к нему, и плюсовой провод, который идет к аккумулятору автомобиля.
Как наилучшим образом демонтировать и заменить стартер Фиат Дукато?
Если вы решили самостоятельно заменить стартер в своем Фиат Дукато, я рекомендую следовать инструкциям производителя и использовать правильные инструменты для этой задачи.
