Сканер elm327. Вакуум.

Всем привет.
Сегодня поговорим о том, как с помощью бюджетного сканера elm327, измерить вакуум.
Замерить вакуум гораздо проще, чем, например, компрессию, поэтому если есть подозрения на ненормальную работу двигателя, имеет смысл начать с измерения вакуума во впускном коллекторе, а уж потом проводить измерения компрессии.
Подключаем сканер, затем запускаем приложение на телефоне или на планшете, и на экране будут приборы (см.фото), один из них прибор (Vacuum), еденицы измерения которого ( 1дюйм / мм рт ст = 3.386375 кПа).
Замеры берём на холостых оборотах и на прогретом двигателе.
Итак, прогрели двигатели, подсоединились. В идеальном двигателе стрелка вакуумметра должна стоять неподвижно на отметке -80 кПа. Так как у большинства автомобили далеко не новые, то -70 кПа вполне допустимо. При давлении в 50 кПа – имеют место серьезные проблемы в двигателе.
Не забываем, то что вы видите у себя на приборе, нужно умножать на 3.386375

По каким причинам может снижаться разряжение во впускном коллекторе?
1. Прогар выпускных клапанов. Часть выхлопных газов поступает обратно в цилиндр, давление в цилиндре увеличивается, разряжение уменьшается. Стрелка вакуумметра равномерно колеблется в диапазоне 38-65 кПа
2. Неплотное прилегание впускных клапанов. На такте сжатия часть горючей смеси, находящейся в цилиндре, выталкивается обратно во впускной коллектор. Разряжение уменьшается. Стрелка вакуумметра равномерно колеблется в диапазоне 50-60 кПа. После отсоединения свечи неисправного цилиндра колебания стрелки вакуумметра прекратятся. Такое же поведение стрелки вакуумметра будет наблюдаться в случае пропусков зажигания в цилиндре из-за умирающей свечи зажигания или переобогащенной/переобедненной смеси. Для точного понимания причины необходимо измерение компрессии.
3. Недостаточный зазор в свечах зажигания. Стрелка вакуумметра колеблется в диапазоне 50-55 кПа.
4. Задержка фаз газораспределения, проблемы с клапаном VVT. Стрелка вакуумметра в диапазоне 30-50 кПа.
5. Износ пружин клапанов ГРМ. Стрелка вакуумметра колеблется в диапазоне от 35-75 кРа.
6. Заедание впускного клапана в направляющей. При работе двигателя в режиме холостого хода стрелка вакуумметра колеблется в диапазоне от 48-60 кРа.
7. Износ направляющих клапанов. При работе двигателя в режиме холостого хода стрелка вакуумметра очень быстро вибрирует в диапазоне 48-65 кРа.
8. Пробитая прокладка головки блока цилиндров. Выхлопные газы перетекают из одного цилиндра в другой. В расширительном бачке пузырьков может и не быть. При работе двигателя в режиме холостого хода стрелка вакуумметра колеблется в диапазоне от 20-65 кРа.
9. Подсос воздуха во впускной коллектор. Стрелка вакуумметра колеблется в диапазоне от 10-20 кРа.
10 Заблокированный выпускной тракт. Например, забитый катализатор. При первом запуске двигателя стрелка вакуумметра падает до уровня 5 кРа, затем скачками поднимается до 50-55 кРа.

Как работает вакуумный усилитель тормозов

Если ваш дедушка, а возможно и отец ездили когда-то на старых автомобилях, возможно они еще застали ситуацию, когда для эффективного и быстрого торможения, приходилось привставать, всем весом наваливаясь, на несчастную педаль. Сегодня же такой экстрим ушел в историю и в основном благодаря вакуумному усилителю тормозов или ВУТ. Что же оно такое, как работает вакуумный усилитель тормозов, как он ломается и можно ли эти поломки устранить, обо всем этом, мы вам и поведаем прямо сейчас.

Принцип работы вакуумного усилителя тормозов

вакуумный усилитель тормозов

Всем наверняка известно, что тормозная система современного автомобиля, это система гидравлическая. Нажатие педали создает давление в тормозной жидкости, которая давит на поршни, а уже поршни в свою очередь прижимают тормозные колодки к поверхности тормозных дисков. Соответственно, основным усилием и усилием, с которого все начинается, является сила воздействия ноги человека на педаль тормоза. Так вот, благодаря ВУТ, это усилие удается повысить в несколько раз.

Состоит вакуумный усилитель тормозов из двух камер, разделенных специальной мембраной. Камера, расположенная ближе к главному тормозному цилиндру, это вакуумная камера, в ней поддерживается низкое давление. Камера же обращенная к педали тормоза называется атмосферной. Эта, атмосферная камера при помощи следящего клапана может соединяться либо с камерой, где у нас создается вакуум, либо с непосредственно окружающей средой, то есть со средой, в которой давление воздуха составляет определенную и достаточно солидную величину. Так же ВУТ включает в себя толкатель следящего клапана, который соединяется прямо с педалью тормоза, ну и еще одной важной составляющей усилителя тормозов, является возвратная пружина мембраны.

Что касается диафрагмы, которая разделяет две камеры, то она по центру снабжена специальным пятаком, который давит на шток поршня главного тормозного цилиндра. Когда же вы отпускаете педаль тормоза, возвратная пружина, оправдывая свое название, возвращает мембрану в ее исходное положение.

Теперь распишем работу вакуумного усилителя тормозов, так сказать, в динамике. Вакуумная камера соединяется через специальный шланг с устройством, способным создать разрежение, а говоря проще, подобие вакуума. Таким устройством может служить, либо сам двигатель, если это бензиновый мотор, либо специальный вакуумный насос. Такие насосы в обязательном порядке устанавливаются в автомобилях с дизельными силовыми установками. Хотя, в последнее время насосами стали оснащаться и ВУТ в машинах, работающих на бензине. Это нужно для стабильно высокой эффективности работы усилителя на разных режимах работы мотора.

Когда автомобиль едет и тормозить не требуется, в обеих камерах поддерживается разреженная область. Но, как только вы нажимаете на педаль тормоза, клапан перекрывает соединение между камерами и открывает доступ в атмосферную камеру, атмосферного же воздуха под соответствующим давлением. Вот этот-то воздух да еще усилие нажимающего на педаль, и воздействуют на поршень главного тормозного цилиндра, который обеспечивает нагнетание тормозной жидкости в систему. По сути, вакуумный усилитель позволяет нам использовать атмосферное давление, для повышения тормозного усилия. Как говорится: все гениальное, просто. Что же касается усилителей, которые оснащаются вакуумными насосами, то такое решение, кроме повышения стабильности работы ВУТ, практически всегда используется для работы электронных помощников в управлении авто. К примеру, именно такие вакуумные насосы обеспечивают работу системы ESP, отвечающей за устойчивость автомобиля на виражах и в поворотах.

Схема внутреннего устройства

схема внутреннего устройства вут

фланец крепления наконечника;
шток;
возвратная пружина диафрагмы;
уплотнительное кольцо фланца главного цилиндра;
главный тормозной цилиндр;
шпилька усилителя;
корпус усилителя;
диафрагма;
крышка корпуса усилителя;
поршень;
защитный чехол корпуса клапана;
толкатель;
возвратная пружина толкателя;
пружина клапана;
следящий клапан;
буфер штока;
корпус клапана;

вакуумная камера;
атмосферная камера;
каналы
каналы

Читайте также: Скрипят тормоза при торможении на машине — почему и что делать?

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Прежде всего, следует отметить что поломка или полный выход из строя ВУТ не проявляются какими-то явными и характерными лишь для этой ситуации симптомами. Другими словами, причиной того или иного признака поломки ВУТ, может быть и что-то иное. И все-таки, мы перечислим наиболее характерные признаки поломки усилителя тормозов:

снижение эффективности торможения;
троение двигателя на холостых оборотах;
педаль тормоза при нажатии не продавливается или продавливается очень туго;

Что касается троения мотора, то вызывается оно разгерметизацией вакуумного шланга усилителя тормозов, и как следствие этого, не штатным поступлением воздуха во впускной коллектор. Если при нажатии педали тормоза мотор перестает троить, значит нужно проверить все соединения, хомуты, шланги в усилителе тормозов. Соответственно в дизельных автомобилях, такой признак не встречается, ибо, во впускном коллекторе дизеля, разрежение значительно слабее, а потому, там используются вакуумные насосы.

Есть разные способы проверки работоспособности ВУТ. Можно просто внимательно его осмотреть. Если вы обнаружите потеки, повреждения, перекосы и нарушения герметичности, их нужно устранить или же заменить поврежденный узел или сам усилитель. Также можно обратиться на СТО, если вас не устраивает эффективность работы тормозов. Особенно, если вы не очень хорошо разбираетесь в устройстве и работе этой системы.

Существует и достаточно простой способ проверки усилителя тормозов, самостоятельно. Для этого, прокачиваем тормоза, при выключенном двигателе, то есть, несколько раз нажимаем и отпускаем педаль. Далее выжимаем педаль тормоза примерно до середины и запускаем мотор. Если педаль проваливается, с вашим ВУТ все в порядке, если же педаль остается на месте, усилитель нуждается в ремонте или замене.

Читайте также: Вибрация руля при торможении — основные причины

Что означает датчик vacuum torque

Инструкция по установке, настройке и работе с программой Torque для Android. Разберемся как установить приложение, как добавить плагины, как добавлять приборы и настраивать их. Какие есть пункты меню в программе и что означает каждый из них. Как добавить свою строку инициализации, что это такое и зачем она нужна. Как установить свой PID файл.

Описание программы

Программа Torque (Торкуе) работает совместно с адаптерами ELM327. Возможно использование ELM327 Bluetooth, WiFi, USB. Приложение совместимо с автомобилями Toyota, BMW, Ford, GM, Mercedes, Vauxhall, Nissan, Daewoo, Opel, Chrysler, Volkswagen, Audi, Jaguar, Citroen, Peugoet, Skoda, Kia, Mazda, Lexus, , Renault, Mitsubishi, Honda, Hyundai, Seat, Dodge, Jeep, Pontiac, Subaru и многими другими.

Торкуе является своего рода бортовым компьютером на смартфоне.

Функции

Отображение параметров двигателя в реальном времени
Чтение и сброс кодов неисправностей «Check Engine»
Сохранение логов поездки
Определение времени разгона: 0-60, 0-100 и др.
Установка собственных рабочих экранов с датчиками, выбираемыми на ваше усмотрение
Может помочь отремонтировать автомобиль без посещения автомастерской.

Установка

Скачиваем последнюю русскую версию torque.
Нажимаем установить.
На рабочем столе появляется ярлык приложения, установка программы закончена.

Сопряжение с адаптером ELM327 и автомобилем

Берем адаптер ELM327, если его нет, то покупаем.
Ищем в автомобиле разъем OBD2 и подключаем в него адаптер. Заводим двигатель. На сканере должна загореться лампочка питания, если она есть, конечно.
Заходим на телефоне в настройки Bluetooth и включаем его. Делаем поиск устройств Bluetooth.
Находим наш адаптер, он будет называться OBD2, CHX или подобное. Вводим ПИН: 1234, 0000 или 6789.
Открываем программу Torque, заходим в «Настройки», далее «Настройки адаптера OBD». Выбираем «Тип подключения: Bluetooth», нажимаем «Выберите Bluetooth устройство» и выбираем наш адаптер OBD2, CHX или другой.
Если соединение с адаптером прошло успешно, иконка должна перестать мигать и будет гореть сплошным цветом.
После сопряжения с ELM327 происходит автоматическое соединение с блоком управления автомобиля. Если все в порядке, то появится надпись «Успешное подключение к ЭБУ» и иконка машинки перестанет моргать и будет гореть.

Описание пунктов меню программы Torque

Адаптер сопряжен, связь с автомобилем установлена. Пора разобраться с пунктами меню программы. Меню приложения Torque состоит из следующих разделов:

Состояние адаптера
Графики
Результаты испытаний
Обзор на карте
Считывание ошибок
Приборная панель
Плагины
Настройки
Помощь

Что означает каждый, для чего нужен и как их настраивать.

Состояние адаптера

Показывает информацию о подключенном диагностическом адаптере и параметрах автомобиля.

Связь с адаптером – да/нет
Подключение к ЭБУ – да/нет
Производитель адаптера
Версия адаптера
OBD протокол автомобиля
Доступные датчики

Графики

В этом разделе можно записывать параметры двигателя в виде графиков.

Для этого нужно выбрать тип графика, максимальное число записей, интервал опроса датчиков и, собственно, сами датчики для построения графиков.

Результаты испытаний

В этом разделе получаемые данные с датчиков автомобиля сравниваются с номинальными значениями.

Обзор на карте

Здесь можно записывать и просматривать текущую и архивные поездки. Данные, получаемые с GPS воспроизводятся на картах Гугл в виде траектории поездки.

Считывание ошибок

Здесь можно прочитать и сбросить ошибки «Check Engine». Сохранить и загрузить журнал ошибок, отправить информацию об ошибке по почте, в сообщении или другими способами. Произвести поиск ошибки в базе данных.

Приборная панель

Это основная рабочая область приложения. Содержит приборы с показаниями датчиков автомобиля, в т.ч. в реальном времени. На приборную панель можно добавлять свои приборы с цифровой информацией, графиками или текстом.

Чтобы добавить нужный вам прибор нужно:

нажать кнопку «Добавить прибор»;
выбрать тип прибора: шкала, график, цифровой дисплей, данные о топливе, GPS и другое;
выбрать данные, которые будут отображаться на этом приборе: CO2, Давление, Температура, GPS, положение дроссельной заслонки и т.п.
выбрать размер прибора: крошечный, маленький, средний, большой, очень большой.

Приборы можно настраивать, перемещать, удалять.

Профили автомобилей

Под каждый автомобиль можно создавать свой профиль.

Название
Фотография
Тип кузова
Объем двигателя
Масса
Тип топлива
Объем бака
Максимальное значение тахометра
Цена топлива

Плагины

Плагины расширяют возможности программы Torque. Особенно популярны плагины для конкретных автопроизводителей: Nissan, Renault, Kia и т.д.

Плагины нужно сначала скачать здесь.

Затем устанавливаем их, как обычное приложение. Установленные плагины появятся в виде дополнительных пунктов меню.

Как добавить набор PID (ПИД)

Почитать об этом более подробно можно здесь.

Скачиваем нужный набор PID.
Создаем в папке с программой «.torque» новую папку «extendedpids»
Помещаем в нее скачанный файл.
Заходим в «Настройки», далее «Управление дополнительными PID», далее «Добавить набор» и выбираем скопированный ПИД-файл.

Как добавить строку инициализации

Подробнее об этом можно почитать здесь.

Строка инициализации может понадобится, если ваша машина имеет нестандартный протокол OBDII. В этом случае программе требуются дополнительные команды инициализации блока управления, чтобы он вышел на связь. Строка инициализации посылается перед попыткой подключения.

Берем строку инициализации для вашего ЭБУ.
Заходим в редактор профиля автомобиля в программе Torque. Нажимаем кнопку «Show Advanced Settings»
В самом низу находим «ELM327 строка пользовательской конфигурации» и прописываем нашу строку инициализации.
Сохраняем профиль автомобиля.

Теперь вы готовы для самостоятельной диагностики и контролю параметров своего автомобиля. Используйте функционал программы по-максимуму, добавляйте нужные приборы, записывайте поездки, тестируйте скорость автомобиля и расход бензина. Считывайте и стирайте ошибки «Check Engine».

Жесткий звук работы мотора, «дизельный дребезг» и недостаточное ускорение при набольших нажатиях на газ

#421 man

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г. Одинцово

А откуда там взяться давлению? У меня так.
Даже Torkue пишет — вакуум.

Torque пишет где? датчик «boost/vacuum» это да, на хх или 0 или вакуум, но датчик «intake» или «давление во впускном коллекторе» по нашенски что показывает?

Хотя вру, у кореша на аналогич. машине на хх boost = 0.1 bar было. а у мну 0 или -0.3 скачет.

Сообщение отредактировал man: 18 Сентябрь 2015 — 09:06

#422 Евгений26

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г.Подольск

#423 VISir

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: Санкт-Петербург

А откуда там взяться давлению? У меня так.
Даже Torkue пишет — вакуум.

У меня Torkue только при прожиге показывает на ХХ пониженное давление на впуске, а так там все время на 6-8 единиц на ХХ больше.

#424 man

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г. Одинцово

24го гляну. Сейчас в Гаграх. Отпуск.

. Будешь плавать,как дельфин,
Горы видеть взглядом.
Каждый день,вина графин,
И девчонок рядом.

#425 man

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г. Одинцово

А откуда там взяться давлению? У меня так.
Даже Torkue пишет — вакуум.

Понятно, нада искать потерянные еденицы, блин, и ошибок никаких и звуков подозрительных.. Попробую ручками полазить, куда долезу..

#426 Евгений26

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г.Подольск

Приятного отдыха!
. Будешь плавать,как дельфин,
Горы видеть взглядом.
Каждый день,вина графин,
И девчонок рядом.

#427 zeratul896

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: Снежинск Челябинская обл.

Во впускном коллекторе на холостых у меня разряжение.
Турбина на хх не работает и все как в обычном атмосферном движке на хх.

Хм. тогда откуда 106 Кпа у товарищей? что-то я запутался, у меня в голове видимо разряжение ��

у меня 105 на хх показывает

#428 man

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г. Одинцово

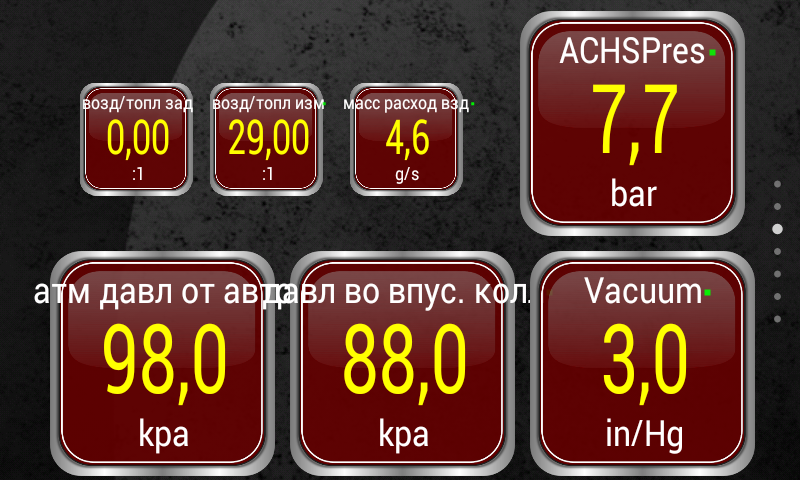

Вот, нарисовал мне сегодня:

Прикрепленные изображения

#429 Ромчелло

МОЯ Antara:: C145 2.2D AT6 Cosmo Premium Plus
Пол: мужской
Город:: Москва ЮЗАО

Вам нужно посмотреть,что показывает параметр,характеризующий степень открытия(вернее,закрытия) дросселя. Потому что у меня тоже есть такие цифры давления во впуске. Вот смотрите, это данные при устоявшемся холостом ходе:

Но. Если газануть и бросить педаль,то после того,как обороты упадут до холостых,дроссель закрывается более чем на 70% и,естественно,в коллекторе образуется разрежение:

Такая картина продолжается секунд 10 примерно,после чего заслонка открывается,и давление приходит к первоначальному значению.

#430 fan

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: Екатеринбург

#431 Ромчелло

МОЯ Antara:: C145 2.2D AT6 Cosmo Premium Plus
Пол: мужской
Город:: Москва ЮЗАО

Это параметр давления в топливной рейке. Ноль показывал из-за сбоя связи,такое бывает

#432 man

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г. Одинцово

Было бы здорово, ежели кто из опытных товарищей запилил бы темку-FAQ по параметрам показаний, выдаваемых ЭБУ на torque(думаю, наиболее популярный) или другой софт для ELM327(важные параметры,допустимые пределы, на что обращать внимание при отклонении от них в различных режимах работы) было бы очень полезно для обмена опытом и наблюдениями в указанной же теме.

#433 fan

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: Екатеринбург

#434 VISir

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: Санкт-Петербург

А откуда там взяться давлению? У меня так.
Даже Torkue пишет — вакуум.

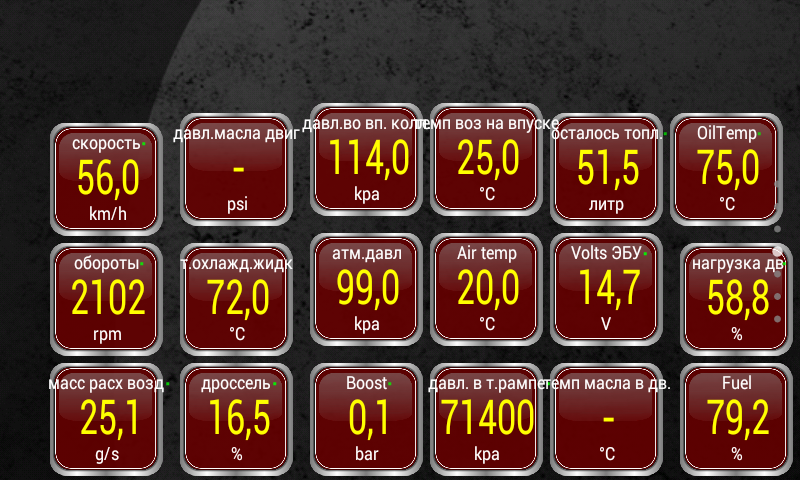

При движении более внимательно понаблюдал за давлением. Получилось, что после интенсивного движения на ХХ или при медленном движении давление действительно пониженное, но после того, как температура катализатора упадет ниже 250 град, давление поднимается до 105-106. Хотя может быть совпадение с температурой — случайность.

#435 man

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г. Одинцово

Ага, у статистического большинства, «дует»- таки ТК на нашем движке на ХХ, интересно а может это как-то от прошивки мозгов зависеть? Почитал по наводке это: http://www.clubcapti. 5.ru.html#4711

. «лопатки закрыты,лопатки открыты, противодавление..» Есть в наших рядах просвещенный коллега который скажет шта «так надо, потому что..» ?

Прикрепленные изображения

#436 Евгений26

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г.Подольск

#437 fan

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: Екатеринбург

Выберите другой показатель из списка — на русском «давление в топливной рампе»

#438 Ромчелло

МОЯ Antara:: C145 2.2D AT6 Cosmo Premium Plus
Пол: мужской
Город:: Москва ЮЗАО

Ага, у статистического большинства, «дует»- таки ТК на нашем движке на ХХ, интересно а может это как-то от прошивки мозгов зависеть? Почитал по наводке это: http://www.clubcapti. 5.ru.html#4711
. «лопатки закрыты,лопатки открыты, противодавление..» Есть в наших рядах просвещенный коллега который скажет шта «так надо, потому что..» ?
Мое:

#439 man

МОЯ Antara:: C145 2.2D AT6 Cosmo
Пол: мужской
Город:: МО г. Одинцово

man, а вот теперь я спрошу.
Как вы давление в топливной рампе в кПа вывели.
Я как не старался — идет в psi.

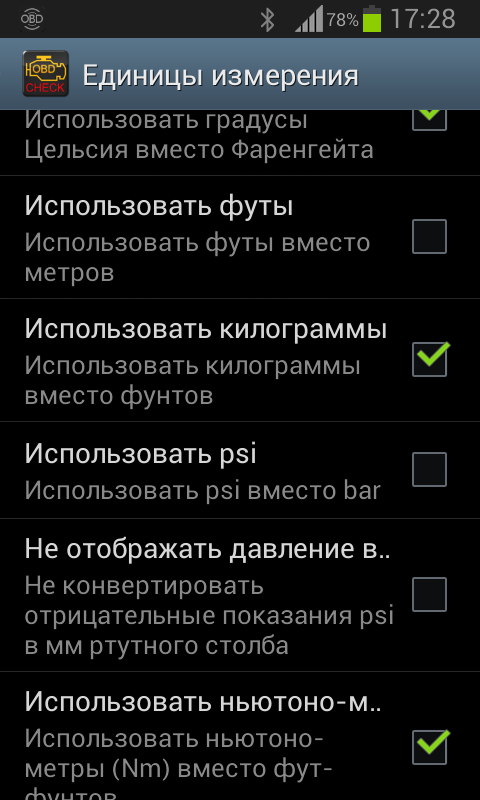

Специально не настраивал. Попробовал поиграть настройками, все равно в кПа. Может версия рояль играет? у меня torque pro 1.8.56.

#440 NoM

МОЯ Antara:: C145 2.2D MT6 Enjoy Plus
Пол: мужской
Город:: Республика Мордовия г.Саранск

Вы ведите ещё пару параметров это положение клапана EGR и положение заслонки во впускном коллекторе(то есть дроселя). Положение дроселя у вас(16,5) Значит егр полностью закрыт))

Если машина думает что надо использовать егр она прикрывает заслонку во впускном и приоткрывает клапан EGR на холостых их за этого получаем пониженнное давление. Как только или падает температура выхлопа или машина долго стоит на холостых егр закрывается открывается заслонка и давление выравнивается.

ещё 1 момент во время прожига давление во впускном самое низкое заслонка прикрыта на большой угол до 78 процентов видел и EGR закрыт полностью.

Так что Наблюдать эти параметры одни без других безсмысленно. Они зависят друг от друга.

Ещё не забываеем температуру воздуха и атмосферное давление. (От этого тоже зависит давление во впуске на холостых) Не значительно но +-10 показания будут разными.

Так же у машины есть свой датчик бараметрического давление если его вывести то при повернутом ключе и незаведенной машине давление во впускном колекторе и давление с атмосферного датчика будут одинаковыми)) От сюда вывод если унас атмосферное давление 97 а во впускном 106 или 104 то турбинка чутка дует уже на холостых)) (при условиях Положение EGR 0% дросель во впуске открыт16.5 для него полностью открыт считается).

Ещё открытие клапа EGR зависит от температуры воздуха на впуске если он холодный EGR неоткроется)) Точно с какой температуры начинает открываться не помню. Ну зимой EGR практически всегда закрыт))

вакуум в автомобиле что это

highway 2679490 1920

Знаете ли вы, каковы 5 симптомов неисправности вакуумной магистрали двигателя?

a21bccds 100

d2bd119s 960

Вакуумная магистраль двигателя внутреннего сгорания довольно редко фигурирует в списках неисправностей. Многие автомобилисты даже не подозревают о её существовании. Между тем, она может доставить немало неприятностей и стать причиной неуверенной работы мотора и тормозов. Рассказываем о типичных симптомах проблем в вакуумной магистрали ДВС.

Нетрудно догадаться, что неисправности вакуумной системы связаны либо с сильным загрязнением шлангов, которые теряют способность пропускать воздух, либо напротив с их негерметичностью. Разрушение шлангов происходит по естественным причинам (срок службы резиновых изделий относительно мал) — под воздействием высокой температуры и агрессивной среды они ссыхаются, трескаются и рвутся, а изнутри загрязняются продуктами износа двигателя и распада масла. Негерметичность системы приводит к некорректной работе системы зажигания, неуверенной работе двигателя, проблемам с его пуском, снижению мощности и повышению расхода топлива.

1. Горит значок «Check Engine» на приборке

Работой двигателя любого современного автомобиля заведуют так называемые «мозги», считывающие информацию с множества датчиков. Данные о степени разрежения во впускном коллекторе и о расходе воздуха, поступающем в него извне, являются основополагающими для правильной работы мотора. Превышение или падение давления в системе приводит к переключению работы мотора на так называемый аварийный режим. Пиктограмма «Check Engine» может активироваться, в том числе, из-за неисправности вакуумной магистрали. Однако определить это точно можно лишь, подключив к бортовой системе специальный диагностический сканер. Если вы подозреваете, что проблема может быть связана с неправильной работой вакуумной системы, внимательно осмотрите все её шланги. Возможно, их замена решит проблему без визита к специалистам.

2. Неровно работает двигатель

Ещё одним симптомом неисправности является неустойчивая работа двигателя. Это может проявляться всевозможными троениями и провалами, хлопками в выхлопной трубе и вибрациями, передающимися на кузов. Обычно автомобиль сохраняет возможность самостоятельно перемещаться в пространстве, однако езда на нём перестаёт быть комфортной — машина дёргается на ходу. В большинстве случаев неисправность успешно нивелируется «мозгами» автомобиля. Однако двигатель может уйти в аварийный режим, что скажется, в том числе, на расходе топлива.

3. Падает мощность, мотор глохнет

Нарушение работы вакуумной системы нередко приводит к сильному падению мощности мотора или полной его неработоспособности. При загрязнении шланга вентиляции картера внутри двигателя возникает слишком большое давление, что приводит к выдавливанию прокладок и сальников, сильной детонации. При возникновении такой неисправности система защиты может отключить двигатель — автомобиль будет глохнуть. Падение мощности — ещё один симптом неисправности.

4. Возникают «отстрелы» в воздушный фильтр

Неисправность в вакуумной системе может оказывать критическое влияние на систему зажигания — горючая смесь воспламеняется невпопад и не сгорает полностью, что приводит к детонации прямо во впускном коллекторе или в воздушном фильтре. Это может приводить к механической поломке двигателя или системы впуска (нередко коробку с воздушным фильтром срывает с точек крепления, в особо тяжёлых случаях даже повреждается крышка капота).

5. Плохо работают тормоза

На большинстве современных автомобилей разрежение, возникающее во впускном коллекторе, помогает водителю на торможении. Вакуумный усилитель тормозов подсоединён к двигателю шлангом и значительно уменьшает давление, которое нужно прикладывать к педали тормоза. При негерметичности вакуумной магистрали усилитель тормозов теряет эффективность — давить на педаль тормоза приходится значительно сильнее.

Вакуумный усилитель тормозов

8b65fa4s 100

f212bcs 960

Вакуумный усилитель тормозов или как говорят в простонародье «вакуумник» — является видом усилителя, применяющийся в тормозной системе авто. Служит для того, чтобы создавать дополнительное усилие педали тормоза за счет разряжения. Применение вакуумного усилителя дает облегчение работы тормозной системы.

Устройство вакуумного усилителя тормозов

Металлический корпус самого усилителя тормозов диафрагмой разделён на две половины – на вакуумную, идущую со стороны ГТЦ (главного тормозного цилиндрика), и на атмосферную, выходящую на тормозную педаль. К слову сказать, вакуумный усилитель и ГТЦ конструктивно и механически объединены в единую систему – тормозную.

Вакуумный усилитель вместе с главным тормозным цилиндром включают в себя:
1. корпус,
2. диафрагму,
3. следящий клапан,
4. толкатель,
5. шток поршня ГТЦ,
6. возвратную пружину.

Безвоздушная камера, то есть вакуумная, выходит при помощи клапана на впускной коллектор. На всех современных автомобилях для стабильной работы усилителя тормозов дополнительно устанавливают электронасос. При выключенном двигателе клапан обратки отсоединяет вакуумный усилитель от коллектора — тормоза просто-напросто пропадают. Точно такой же принцип и при малейшей поломке вакуумного агрегата, даже если мотор работает.

Атмосферная камера, вторая половина устройства, при помощи клапана соединяется и с вакуумной камерой, и с атмосферой. Именно на клапане и основан весь принцип работы вакуумного усилителя – создание разницы давлений между двумя камерами. В исходном положении, когда вы не давите на педаль тормоза, давление в двух камерах одинаково.

Нажимая педаль, толкатель двигается к следящему клапану и штоку тормозного цилиндра. Этим самым клапан закрывает канал между вакуумом и атмосферой. Что получается? Со стороны вакуумной камеры давление остаётся прежним, а со стороны атмосферной камеры происходит разряжение.

По окончании торможения возвратная пружина возвращает диафрагму в начальное положение.

Признаки неисправного усилителя тормозов

Не стоит сильно пугаться, если у вас вдруг отказал вакуумный усилитель. Ничего в этом страшного нет – просто вам придётся с большим усилием давить на тормозную педаль и прилагать чуть больше усилий для управления автомобилем.

1. С каждым разом вам всё труднее и труднее нажимать педаль, а эффект от торможения минимальный;
2. На холостых оборотах двигатель «троит», нажав педаль тормоза — начинает работать ровно и ритмично;
3. Обрыв или трещина в шлаге, которые приводят к появлению шипения или посторонним звукам в усилителе;
4. Вакуумный усилитель начинает «подсасывать» воздух;
5. Разрыв диафрагмы, износ сальников или резины на клапанах.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя.
2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно. Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.
3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

Диагностика двигателя с помощью вакуумметра

8gd4d8s 100

22da51cs 960

Диагностика двигателя с помощью вакуумметра

Одно из средств ранней диагностики, вакуумметр*, сохраняет свою эффективность для выявления технических неисправностей двигателя. Он так же может быть заменен электронным преобразователем давления.
*Вакуумметр – это тот же манометр, измеряющий отрицательное давление внутри какого-то объема, т.е. насколько давление внутри этого объема меньше атмосферного для данной местности в момент измерения, иными словами вакуумметрическое давление. Автор использует термин «вакуум», прекрасно понимая, что никакой это не вакуум, а скорее разрежение. Я буду придерживаться того же. Далее, выделенное курсивом будет означать мою «отсебятину».
Неужели до сих пор находится применение вакуумметрам? Сегодня полно двигателей, которые могут никогда не потребовать регулировки клапанов, которые сами регулируют зажигание, контролируют условия пропусков зажигания и сами корректируют подачу топлива при незначительном падении вакуума (при появлении подсоса воздуха во впускном тракте). Тем не менее, типичная топливная система, контролируемая компьютером, все еще сильно зависит от состояния двигателя и наличия сильных (различимых), надежных вакуумных управляющих сигналов.
Вот почему значения уровня вакуума сегодня важны как никогда. К тому же измерение вакуума с помощью вакуумметра оказывается самым быстрым и самым простым тестом. Не нужно искать специальных переходников для топливного расходомера как, например, для различных тестов по измерению давления топлива. Не нужно выворачивать свечи как при измерении компрессии. Надо просто найти подходящее место для подключения вакуумметра к впускному тракту и подключить его.
Когда мы измеряем давление во впускном тракте, на самом деле мы сравниваем давление внутри впускного тракта с атмосферным давлением снаружи впускного тракта. Разница этих давлений и является причиной поступления воздуха и топлива в камеру сгорания. Мы будем называть меньшее давление внутри впускного коллектора «вакуумом».
Величина созданного в тракте вакуума зависит от оборотов двигателя и положения дроссельной заслонки. Если отключить подачу топлива и зажигание, и затем начать вращать двигатель стартером, то во впускном тракте начнет создаваться вакуум. Чем быстрее вращается двигатель, тем больший вакуум будет создаваться, но до тех пор, пока дроссельная заслонка будет создавать собой препятствие, оставаясь закрытой. Как только заслонка откроется, вакуум будет уменьшаться, но только если скорость вращения будет оставаться постоянной. Перед тем как идти дальше, важно понять эту основную концепцию.
Вероятно, вы уже слышали об использовании вакуумметра для проверки вакуума при запуске. Это полезный тест, т.к. свечи и топливо в процессе не участвуют и, таким образом, мы видим только механическое состояние двигателя. Без топлива и зажигания, понятие вакуума является самым простым для понимания. Оно зависит только от механического состояния двигателя, если мы знаем обороты и положение дроссельной заслонки (ДЗ).
Назовем измерение вакуума при принудительном вращении двигателя стартером при отключенной подаче топлива и зажигании «пусковым тестом», а показания вакуумметра «пусковым вакуумом».
Все усложняется, если мы включаем в процесс подачу топлива и зажигание, т.к.
они напрямую влияют на обороты двигателя. Например, если два одинаковых
двигателя работают при одинаковом положении ДЗ, то обеднение смеси приведет
к более медленному вращению одного из двигателей по сравнению с другим
двигателем, работающем на правильной смеси. Для выравнивания оборотов придется приоткрыть ДЗ первого (медленного) двигателя (уменьшая сопротивление поступающему воздуху), что приведет к снижению вакуума и соответственно показаний вакуумметра.
Таким образом, по вакууму можно достоверно оценить насколько хорошо работает двигатель. Чем выше вакуум при определенных оборотах и открытой заслонке, тем лучше работает двигатель. Понятно, что маленький (низкий по абсолютному значению) вакуум свидетельствует о наличии проблемы, но с чего начать поиск? На самом деле причина низкого вакуума может быть в чем угодно, включая зажигание, подачу топлива или свидетельствовать о механических проблемах.
Ниже мы поговорим об интерпретации показаний вакуумметра при различных тестах и идентификации заболеваний двигателя. Каждый нюанс, который влияет на вакуум, оставляет уникальный след.

Измерение вакуума с помощью вакуумметра

Трудно все запомнить?

Если Вы не обладаете фотографической памятью, запомнить все возможные комбинации показаний вакуумметра и причины их вызвавшие практически невозможно. Для упрощения, мы свели все испытания с помощью вакуумметра к их простым основам. Два следующих простых теста определят наличие хорошего вакуума до того как приступить к следующим проверкам.
1. Пусковой вакуум
2. Показания вакуумметра на прогретом, работающем на холостом ходу двигателе, при частично открытой дроссельной заслонке, без нагрузки на 2000 и 3000 об/мин и во время снижения оборотов с максимума при резком закрытии заслонки.
Во-первых, проверьте пусковой вакуум (обычно проводят на двигателе с отключенными подачей топлива и зажиганием). Подсоедините вакуумметр к источнику вакуума во впускном коллекторе. Убедитесь, что заслонка закрыта и двигатель вращается стартером с нормальной скоростью. Пусковой вакуум должен находиться в пределах по меньшей мере от 0.1 до 0.2 кгс/см2 (3-6 inch Hg).
Во-вторых, проверьте вакуум на прогретом двигателе на холостом ходу, при частично открытой ДЗ и при сбросе газа.
Сначала измерьте вакуум во впускном коллекторе на холостом ходу. Показания вакуумметра должны быть стабильными и находиться в пределах 0.6-0.7 кгс/см2 (17-21 inch Hg).
Теперь увеличьте обороты до примерно 2000 об/мин. Удерживайте их постоянными и наблюдайте за показаниями. После начального уменьшения показаний при открытии дроссельной заслонки они должны вернуться к уровню вакуума ХХ, зафиксированному на предыдущем тесте, или близкому к нему. Некоторые EGR клапана срабатывают без нагрузки. Если вы увидите небольшое снижение вакуума во время теста с неизменным положением дроссельной заслонки, отключите EGR и проведите замеры снова.
Проведите измерения на 3000 об/мин, вы должны получить аналогичный результат.
Позвольте заслонке резко закрыться от ранее резко открытого положения. Показания вакуумметра должны резко увеличиться до более высоких значений, чем получены на холостом ходу, и составить 0.67-0.85 кгс/см2 (20-25 inch Hg), затем медленно опуститься по мере снижения оборотов двигателя. Стрелка вакуумметра должна вернуться на прежнее место, соответствующее показаниям при холостом ходе, полученным в начале этого теста, и оставаться в этом положении.
Если двигатель прошел эти тесты, то все говорит о том, что с механической точки зрения он в порядке — по-крайней мере достаточно исправный, чтобы прокачивать воздух на ХХ, частично открытой ДЗ и сбросе оборотов.
Стабильные показания вакуумметра в диапазоне 0.6-0.7 кгс/см2 (17-21 inch Hg) на холостом ходу — это есть гуд. Показания вакуумметра должны стабилизироваться на этом уровне или более высоком при удержании заслонки в частично открытом положении. Двигатель не смог бы этого сделать, если бы имел одну или две сломанные пружины. И синхронизация клапанов/поршней должна быть правильной, иначе двигатель не смог бы поддерживать прокачку на более высоких оборотах. И наконец, внутренние детали двигателя (клапана и поршневые кольца) должны обеспечивать достаточно хорошую герметичность, чтобы поднять вакуум при сбросе оборотов.
Если вы получили «правильные» показания вакуумметра, а двигатель не работает хорошо, поищите неисправность еще где-либо, например, проверьте давление топлива, вторичное искрообразование и содержание выхлопных газов. Если получены «неправильные» показания, вот Ваши варианты:
Если пусковой вакуум низкий, или ноль, поищите основную проблему, например, заклинивание распредвала или большой подсос воздуха.
Если вакуум холостого хода низкий, но стабильный, проверьте сначала ГРМ.
Объяснения показаниям вакуумметра, которые окажутся внутри указанных пределов, найдете в начале этой статьи, что поможет Вам идентифицировать результаты.
Самое главное преимущество вакуумметра — это его способность выявить проблемы, связанные с низким вакуумом. Другие тесты, такие как баланс мощности, four gas, вторичное зажигание и проверка давления топлива, также помогут Вам локализовать неисправности.

Устройство и принцип работы вакуумного усилителя тормозов

Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение – увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Функции вакуумного усилителя

Основными функциями вакуумника (простонародное обозначение устройства) являются:

Дополнительное усилие вакуумный усилитель создает за счет возникающего разряжения. И именно это усиление в случае экстренного торможения автомобиля, двигающегося с большой скоростью, позволяет всей системе тормозов отработать с высоким КПД.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

Вакуумный усилитель тормозов состоит из следующих элементов:

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая – со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем используется впускной коллектор перед подачей топлива в цилиндры.

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.

Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Принцип работы вакуумного усилителя тормозов

Работает вакуумный усилитель тормозов за счет разного давления в камерах. При этом в исходном положении давление в обеих камерах будет одинаковое и равное давлению, создаваемому источником разряжения.

При нажатии на педаль тормоза толкатель передает усилие к следящему клапану, который перекрывает канал, соединяющий обе камеры. Дальнейшее движение клапана способствует соединению атмосферной камеры через соединяющий канал с атмосферой. Вследствие чего разряжение в камере снижается. Разница давления в камерах перемещает шток поршня главного тормозного цилиндра. Когда торможение заканчивается, камеры вновь соединяются и давление в них выравнивается. Диафрагма под действием возвратной пружины занимает свое исходное положение. Вакуумник работает пропорционально силе нажатия на тормозную педаль, т.е. чем сильнее водитель будет нажимать на педаль тормоза, тем эффективнее будет работать устройство.

Датчики вакуумного усилителя

Эффективную работу вакуумного усилителя с наиболее высоким коэффициентом полезного действия обеспечивает пневматическая система экстренного торможения. В состав последней входит датчик, измеряющий скорость перемещения штока усилителя. Он расположен непосредственно в усилителе.

Также в вакуумнике присутствует датчик, определяющий степень разряжения. Он предназначен для сигнализации о недостатке вакуума в усилителе.

Заключение

Вакуумный усилитель тормозов является незаменимым элементом тормозной системы. Без него обойтись, конечно, можно, но не нужно. Во-первых, придется тратить больше усилия при торможении, возможно, даже придется жать на педаль тормоза двумя ногами. А во-вторых, езда без усилителя небезопасна. В случае экстренного торможения может просто не хватить тормозного пути.

Как работает вакуумный усилитель тормозов

Принцип работы вакуумного усилителя тормозов

vacuum 2 Всем наверняка известно, что тормозная система современного автомобиля, это система гидравлическая. Нажатие педали создает давление в тормозной жидкости, которая давит на поршни, а уже поршни в свою очередь прижимают тормозные колодки к поверхности тормозных дисков. Соответственно, основным усилием и усилием, с которого все начинается, является сила воздействия ноги человека на педаль тормоза. Так вот, благодаря ВУТ, это усилие удается повысить в несколько раз.

Схема внутреннего устройства

vacuum

Читайте также: Скрипят тормоза при торможении на машине — почему и что делать?

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Читайте также: Вибрация руля при торможении — основные причины

Vacuum в автомобиле что это

Сканер elm327. Вакуум.

Как работает вакуумный усилитель тормозов

Принцип работы вакуумного усилителя тормозов

Схема внутреннего устройства

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Что означает датчик vacuum torque

Описание программы

Функции

Установка

Сопряжение с адаптером ELM327 и автомобилем

Описание пунктов меню программы Torque

Состояние адаптера

Графики

Результаты испытаний

Обзор на карте

Считывание ошибок

Приборная панель

Профили автомобилей

Плагины

Как добавить набор PID (ПИД)

Как добавить строку инициализации

Жесткий звук работы мотора, «дизельный дребезг» и недостаточное ускорение при набольших нажатиях на газ

#421 man

#422 Евгений26

#423 VISir

#424 man

#425 man

#426 Евгений26

#427 zeratul896

#428 man

Прикрепленные изображения

#429 Ромчелло

#430 fan

#431 Ромчелло

#432 man

#433 fan

#434 VISir

#435 man

Прикрепленные изображения

#436 Евгений26

#437 fan

#438 Ромчелло

#439 man

#440 NoM

вакуум в автомобиле что это

Знаете ли вы, каковы 5 симптомов неисправности вакуумной магистрали двигателя?

Вакуумный усилитель тормозов

Диагностика двигателя с помощью вакуумметра

Устройство и принцип работы вакуумного усилителя тормозов

Функции вакуумного усилителя

Устройство вакуумного усилителя тормозов

Принцип работы вакуумного усилителя тормозов

Датчики вакуумного усилителя

Заключение

Как работает вакуумный усилитель тормозов

Принцип работы вакуумного усилителя тормозов

Схема внутреннего устройства

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Добавить комментарий Отменить ответ
